Produkttyp	USB-Audio-Radio mit RDS-Tuner FM/AM
Marke	Monacor
Modell	PA1200RDSU
Abmessungen (B × H × T)	195 × 40 × 96 mm
Gewicht	260 g
Stromversorgung	17 V DC, 250 mA über PA-Verstärker oder Zusatzgerät
Frequenzbereiche	FM: 87,5-108 MHz; AM: 522-1620 kHz
Radiosenderspeicherplätze	24 (3 × 6 FM, 1 × 6 AM)
Unterstützte Audioformate	MP3, WMA
Audio-Wiedergabefunktionen	Wiedergabe, Pause, Stopp, Weiter/Zurück, Schnellvorlauf/Rücklauf, Intro, Wiederholung (Titel/Ordner), Zufallswiedergabe, Ordnerauswahl
Radiofunktionen	Automatische Suche, manuelle Abstimmung, Speicher für 24 Sender, RDS (Sendername, PTY, AF), PTY-Genreauswahl
USB-Anschluss	Vorderseite, für USB-Stick oder USB-Festplatte mit eigener Stromversorgung (kompatibel mit SD/SDHC-Adapter)
Lautstärkeeinstellung	Regler LEVEL auf der Vorderseite
Einbau	Einschubmodul für kompatible Monacor PA-Verstärker
Antenne	ANT-Buchse auf der Rückseite für FM/AM-Antenne (einfache Antenne im Lieferumfang)
HF-Empfindlichkeit (FM)	6 dBμV; Signal-Rausch-Abstand > 60 dB
HF-Empfindlichkeit (AM)	30 dBμV; Signal-Rausch-Abstand > 35 dB
Klirrfaktor (FM)	< 0,5 %
Wartung und Reinigung	Trockenes, weiches Tuch; keine Chemikalien oder Wasser
Sicherheit	Innenbereich, Spritzwasser und Feuchtigkeit vermeiden; zulässige Temperatur 0-40 °C; Reparatur durch qualifizierten Techniker
Reparierbarkeit und Ersatzteile	Reparatur durch Fachtechniker; keine Ersatzteile im Lieferumfang
Allgemeine Informationen	An Installateure und Benutzer gerichtet; Bedienungsanleitung aufbewahren; Garantie erlischt bei nicht bestimmungsgemäßem Gebrauch

Häufig gestellte Fragen - PA1200RDSU Monacor

Wie schalte ich das Modul PA1200RDSU ein und aus?

Schalten Sie das Hostgerät ein, drücken Sie dann kurz die Taste ⏻/■, um das Modul einzuschalten. Zum Ausschalten halten Sie die Taste gedrückt, bis die Anzeige erlischt.

Wie wechsle ich zwischen Radiomodus und Audioplayer-Modus?

Drücken Sie die Taste MODE, um zwischen den beiden Modi zu wechseln.

Welche USB-Medien sind kompatibel?

Der USB-Anschluss akzeptiert USB-Sticks, USB-Festplatten mit eigener Stromversorgung und über Adapter SD/SDHC-Karten. Die Kompatibilität kann je nach Hersteller variieren.

Wie speichere ich einen Radiosender?

Wählen Sie das Band (F1, F2, F3 oder MW) mit BAND, stellen Sie den Sender ein, halten Sie dann die gewünschte Sendertaste (1 bis 6) gedrückt, bis die Anzeige 'F' oder 'MW' zu 'M' (Memory) wird.

Wie verwende ich die automatische Sendersuche?

Drücken Sie im Radiomodus kurz die Taste TUNE ▶▶ (vorwärts) oder ◀◀ (rückwärts), um die Suche zu starten. Der Suchlauf stoppt beim nächsten Sender.

Wozu dient die PTY-Funktion?

PTY (Programmtyp) ermöglicht die Suche nach gespeicherten Sendern, die ein bestimmtes Genre (Musik oder Sprache) ausstrahlen. Drücken Sie PTY, um zu aktivieren, wählen Sie dann das Genre mit den Sendertasten 1 bis 6.

Wie aktiviere ich die Funktion für alternative Frequenzen (AF)?

Drücken Sie die Taste AF, um die automatische Verfolgung alternativer Frequenzen zu aktivieren. Wenn 'AF' blinkt, ist die Funktion für den aktuellen Sender nicht verfügbar. Es wird empfohlen, AF bei fester Nutzung in PA-Installationen zu deaktivieren.

Wie gebe ich alle Titel eines Ordners im Zufallsmodus wieder?

Drücken Sie die Taste RDM (Random). Zum Beenden drücken Sie erneut RDM oder INT oder RPT.

Wie installiere ich das Modul in einen Verstärker?

Trennen Sie den Verstärker vom Netz, entfernen Sie die Abdeckung des Moduleinschubs auf der Vorderseite, setzen Sie das Modul ein und befestigen Sie es. Schließen Sie das 3-polige Kabel des Verstärkers an die Buchse CON IN OUT des Moduls an, dann die Antenne an die Buchse ANT1. Setzen Sie die Abdeckung wieder auf.

Was tun bei Fehlfunktion?

Wenn Fehlfunktionen auftreten, verwenden Sie das Gerät nicht. Reparaturen dürfen nur von einem qualifizierten Techniker durchgeführt werden. Reinigen Sie das Gerät mit einem trockenen, weichen Tuch.

BEDIENUNGSANLEITUNG PA1200RDSU Monacor

UKW/MW-RDS-Radio-Modul mit USB-Audiospieler

Bestell-Nr. • Order No. 17.5030

CE

EINBAU- und BEDIENUNGSANLEITUNG INSTALLATION and OPERATING INSTRUCTIONS NOTICE DE MONTAGE et D'UTILISATION ISTRUZIONI PER IL MONTAGGIO e PER L'USO INBOUW- en GEBRUIKSHANDLEIDING INSTRUCCIONES INSTALACIÓN y FUNCIONAMIENTO INSTALACJA i INSTRUKCJA OBSŁUGI

Deutsch ..... Seite 4

English....Page 8

Français .... Page 12

UKW/MW-RDS-Radio-Modul mit USB-Audiospieler

Diese Anleitung richtet sich an Techniker, die das Modul einbauen, und an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Das Modul ist für den Einbau in MONACOR-ELA-Verstärker mit einem Modulschacht und in MONACOR-Erweiterungsgeräte geeignet, zum Beispiel:

PA-1120PA-1240	ELA-Verstärker für 5 Zonen
PA-1200 ELA	Verstärker für 4 Zonen
PA-1200EX Erweiterungsgerät für 2 Module
PA-5240PA-5480	ELA-Verstärker für 5 Zonen
PA-6240PA-6480PA-6600	ELA-Verstärker für 6 Zonen

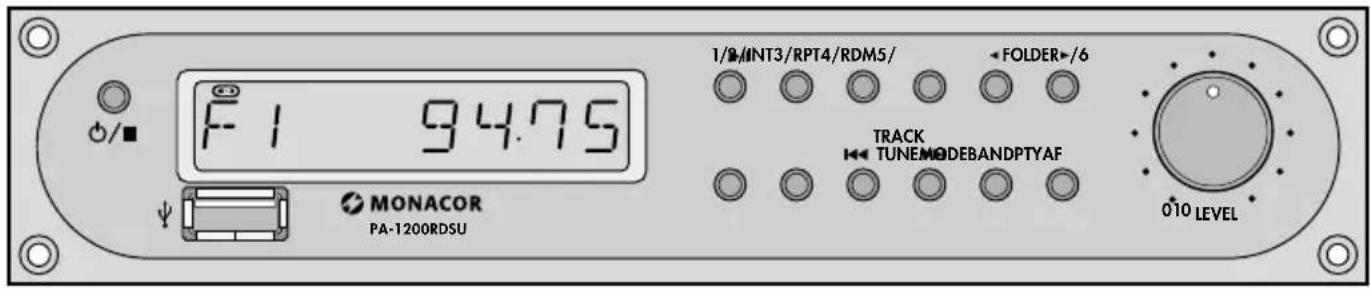

2 Übersicht

Ein-/Ausschalten; Abspielen beenden Zum Ausschalten die Taste so lange gedrückt halten, bis das Display erlischt.

USB-Buchse für einen USB-Speicherstick oder eine USB-Festplatte mit eigener Stromversorgung; mit einem USB-Adapter können auch Speicherkarten (SD, SDHC) verwendet werden.

Hinweis: Aufgrund der Vielfalt von Speicher-Herstellern und Gerätetreibern kann nicht garantiert werden, dass alle Speichermedien mit dem PA-1200RDSU kompatibel sind.

1/▶II Stationstaste 1/ Audiowiedergabe starten, unterbrechen, fortfahren

2/INT Stationstaste 2/ Anspielen aller Titel

3/RPT Stationstaste 3/ Titel oder Ordner wiederholt abspielen

4/RDM Stationstaste 4/ Abspielen in zufälliger Reihenfolge

5/◀FOLDER Stationstaste 5/ vorherigen Ordner anwählen

6/FOLDER ▶ Stationstaste 6/ nächsten Ordner anwählen

MODE Umschalten zwischen Radio und Audio- spieler

BAND Umschalten zwischen F 1, F 2, F 3 und MW (F steht für FM = UKW)

TRACK

TUNE Audiospieler

▶▶I = nächster Titel

◀◀= vorherigen Titel

Bei gedrückt gehaltener Taste schneller Vor- bzw. Rücklauf

Radio

Zum Starten des Sendersuchlaufs die Taste ◀◀ oder ▶▶ kurz drücken. Zum Speichern eine Stationstaste so lange gedrückt halten, bis links im Display „F“ oder „MW“ auf „M“ (Memory) wechselt. Manuelle Sendereinstellung siehe Kapitel 5.2.

PTY Auswahl des Programmtyps bei RDS-Empfang

AF Funktion Alternativfrequenz bei RDS-Empfang

LEVEL Lautstärkeregler

3 Hinweise für den sicheren Gebrauch

Das Modul entspricht allen relevanten Richtlinien der EU und trägt deshalb das C-Zeichen.

• Verwenden Sie das Modul nur im Innenbereich und schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.

• Nehmen Sie das Gerät mit dem eingebauten Modul nicht in Betrieb, wenn:

• sichtbare Schäden am Modul oder am Gerät vorhanden sind,

• nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• Funktionsstörungen auftreten.

Geben Sie das Modul oder das komplette Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Verwenden Sie zum Säubern nur ein weiches, trockenes Tuch, auf keinen Fall Chemikalien oder Wasser.
• Wird das Modul zweckentfremdet, nicht fachgerecht eingebaut, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sach- oder Personenschäden übernommen werden.

Soll das Modul endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

4 Einbau des Moduls

WARNUNG

Das Modul darf nur von einer qualifizierten Fachkraft eingebaut werden. Es besteht die Gefahr eines elektrischen Schlages.

1) Das Gerät, in welches das Modul eingebaut werden soll (ELA-Verstärker/Erweiterungsgerät), von der Stromversorgung trennen und den Gehäusedeckel des Gerätes abschrauben.
2) Auf der Frontseite des Verstärkers / Erweiterungsgerätes die Abdeckblende für den Modulschacht abschrauben. Das Modul dort einsetzen und festschrauben.
3) Über den 3-poligen Anschluss CON IN OUT (an der hinteren Kante) erhält das Modul seine Betriebsspannung (17 V) und wird das Audio signal

zum Verstärker geleitet. Die freiliegende dreipolige Leitung des Verstärkers / Erweiterungsgerätes in diesen Anschluss stecken.

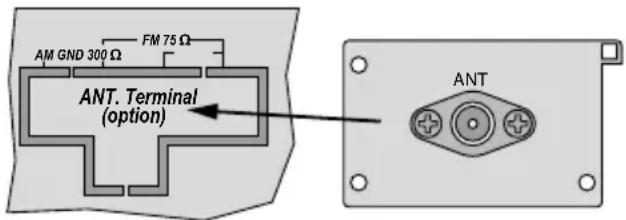

4) Zur Montage der beiliegenden Antennenbuchse auf der Rückseite des Verstärkers / Erweiterungsgerätes das Abdeckblech „ANT. Terminal“ heraustrennen. Die Antennenbuchse in die Öffnung einsetzen und festschrauben.

AM GND 300 Ω FM 75 Ω ANT. Terminal (option) ANT

5) Die Leitung der eingesetzten Antennenbuchse in den 5-poligen Anschluss ANT1 des Moduls stecken.
6) Das Gerät, in welches das Modul eingebaut wurde, mit dem Gehäusedeckel wieder verschließen. An die Antennenbuchse die Empfangsantenne anschließen. Eine einfache Wurfantenne liegt dem Modul bei.

Sollen sowohl eine UKW- als auch eine Mittelwellenantenne angeschlossen werden, die Antennen über eine Antennenweiche an die Buchse ANT anschließen.

5 Bedienung

1) Das Gerät, in dem das Modul eingebaut ist, einschalten. Das Modul mit der Taste ♦/■ einschalten.
2) Zum Umschalten zwischen Radio und Audio-spieler die Taste MODE drücken.
3) Die gewünschte Lautstärke mit dem Regler LEVEL einstellen.
4) Zum Ausschalten die Taste 🚙/■ so lange drücken, bis das Display erlischt. Oder das Gerät ausschalten, in dem das Modul eingebaut ist.
Beim nächsten Einschalten sind alle gewählten Funktionen wieder aktiviert.

5.1 Bedienung des Audiospielers

Zum Abspielen von MP3- oder WMA-Dateien in die USB-Buchse ♦einen USB-Speicherstick stecken oder an die USB-Buchse eine USB-Festplatte mit eigener Stromversorgung anschließen. Mit einem entsprechenden USB-Adapter können auch Speicherkarten (SD, SDHC) verwendet werden.

Hinweis: Aufgrund der Vielfalt von Speicher-Herstellern und Gerätetreibern kann nicht garantiert werden, dass alle Speichermedien mit dem PA-1200RDSU kompatibel sind.

F 1 94.75 MONACOR PA-1200RDSU 1/2/INT3/RPT4/RDM5/ FOLDER-/6 TRACK TUNEMODEBANDPTYAF 010 LEVEL

Taste Funktion
▶II	Abspielen starten, unterbrechen und fortfahren
♂/■	kurz drücken:Beenden des Abspielens gedrückt halten, bis das Display erlischt: Ausschalten
◀◀ TRACK ▶▶I	kurz drücken: zum vorherigen/nächsten Titel springen gedrückt halten: schneller Rück- / Vorlauf (ohne Ton)
◀FOLDER ▶	zum vorherigen/nächsten Ordner springen
INT	INTRO – Anspielen (10 s) der Titel*
RPT	REPEAT – Wiederholtes Abspielen des laufenden TitelsWird die Taste erneut gedrückt, blinkt die Anzeige REPEAT und alle Titel im Ordner werden wiederholt*
RDM	RANDOM – Abspielen der Titel in zufälliger Reihenfolge*
* Zum Beenden einer Funktion die Taste erneut betätigen oder eine andere dieser drei Tasten.

5.1.1 Starten des Abspielens automatisch oder manuell

Der Audiospieler-Betrieb ist angewählt und das Modul oder das Gerät, in dem das Modul eingebaut ist, wird ausgeschaltet. Beim nächsten Einschalten kann die Wiedergabe automatisch starten oder manuell mit der Taste ▶II gestartet werden.

Umschalten zwischen automatischem und manuellem Start: Während des Abspielens eines Titels die Taste ▶II so lange gedrückt halten, bis das Display MANUAL oder AUTO anzeigt.

5.2 Bedienung des Radios

Mit dem Radio können UKW- und Mittelwellensender empfangen werden. Die sechs Stationstasten (1/ ... /6) sind mehrfach belegbar, sodass 3 × 6 UKW-Sender (F1, F2, F3) und 6 Mittelwellensender (MW) gespeichert werden können.

5.2.1 Sender einstellen und speichern

1) Wird unten im Display AF angezeigt, mit der Taste AF diese Anzeige ausschalten.
2) Mit der Taste BAND auf den gewünschten Bereich schalten (F1, F2, F3, MW).
3) Ein Sender lässt sich mit dem Sendersuchlauf finden oder manuell einstellen:

Zum Starten des Sendersuchlaufs die Taste TUNE ▶▶ (vorwärts) oder ◀◀ (rückwärts) kurz drücken. Der Sendersuchlauf läuft bis zum nächsten Sender. Den Suchlauf so oft erneut starten, bis der gewünschte Sender empfangen wird.

Zur manuellen Sendereinstellung die Taste TUNE ▶▶ oder ◀◀ gedrückt halten, bis ungefähr die gewünschte Empfangsfrequenz erreicht ist. Danach lässt sich die Frequenz mit jedem Tastendruck schrittweise erhöhen oder verringern (im UKW-Bereich um 0,05 MHz, im Mittelwellenbereich um 9 kHz). Nach dem manuellen Einstellen schaltet das Radio nach einigen Sekunden wieder auf automatischen Suchlauf um, wenn nicht zuvor die Taste ◀◀ oder ▶▶ erneut gedrückt wird.

4) Ist der Sender eingestellt, die gewünschte Stationstaste (1/ ... / 6) so lange gedrückt halten, bis links im Display „F“ oder „MW“ auf „M“ (für Memory) wechselt.

5.2.2 Gespeicherte Sender aufrufen

1) Mit der Taste BAND den Bereich wählen, in dem der gewünschte Sender gespeichert wurde.
2) Die Stationstaste (1/.../6) des Senders drücken. Stereosendungen sind mit dem Symbol ☐ oben links im Display gekennzeichnet.

5.2.3 RDS-Empfang

Strahlt der gewählte Sender RDS-Informationen (Radio Data System) aus, wird im Display der Sendername anstelle der Frequenz angezeigt. Einige Sender geben im Wechsel mit dem Sender namen zusätzliche Informationen an, z. B. Musiktitel, Interpret.

Programmtyp (Genre)

Mit der Taste PTY lässt sich von den gespeicherten Sendeern einer auswählen, der gerade Musik oder Informationen eines bestimmten Genres sendet. Folgende Genres können gewählt werden:

Gruppe Musik Gruppe	Wort
mit der Stationstaste 1 selektierbar
POP M Pop-MusikROCK M Rock-Musik	NEWS NachrichtenAFFAIRS aktuelle InfosINFO Service-Programm
mit der Stationstaste 2 selektierbar
EASYMUnterhaltungs-musikLIGHT M leichte Klassik	SPORT SportEDUCATE BildungDRAMA Hörspiel, Literatur
mit der Stationstaste 3 selektierbar
CLASSICS ernste KlassikOTHER M spezielle Musik	CULTURE Kultur, GesellschaftSCIENCE WissenschaftVARIED Unterhaltung
mit der Stationstaste 4 selektierbar
JAZZ JazzCOUNTRY Country-Musik	WEATHER WetterFINANCE WirtschaftCHILDREN Kinderprogramm
mit der Stationstaste 5 selektierbar
NATION M LandesmusikOLDIES Oldies	SOCIAL SozialesRELIGION ReligionPHONE IN Anrufsendung
mit der Stationstaste 6 selektierbar
FOLK M Folklore	TRAVEL ReiseinformationenLEISURE FreizeitDOCUMENT Dokumentation

1) Mit der Taste PTY die Funktion Programmtyp einschalten. Damit ist eine weitere Auswahl aus der Gruppe Musik möglich. Im Display wird ein Genre aus dieser Gruppe angezeigt. Zum Umschalten auf die Gruppe Wort die Taste PTY erneut drücken. Das Display zeigt ein Genre aus dieser Gruppe an. (Beim dritten Tastendruck ist die Funktion Programmtyp wieder ausgeschaltet.)

2) Durch (mehrfaches) Drücken der zugehörigen Stationstaste das gewünschte Genre aus der zuvor gewählten Gruppe selektieren. Das Radio sucht unter den gespeicherten Sendern einen heraus, der zurzeit ein Programm in

dem gewählten Genre ausstrahlt. Während des Suchvorgangs blinkt das Display.

Kann das Radio keinen Sender mit dem gewünschten Genre finden, zeigt das Display nach einiger Zeit kurz die Meldung PTY NONE an. Der zuletzt gewählte Sender bleibt dann eingestellt.

3) Um die Funktion Programmtyp auszuschalten und die gespeicherten Sender wieder mit den zugehörigen Stationstasten aufrufen zu können, die Taste PTY ein- oder zweimal drücken, sodass im Display die Senderfrequenz oder der Sendername angezeigt wird.

Alternativfrequenz

Die meisten Programme werden auf verschiedenen Frequenzen gesendet. Das Radio kann automatisch auf die am besten empfangbare Frequenz wechseln. Zum Einschalten dieser Funktion die Taste AF (Alternativfrequenz) drücken: Im Display wird AF angezeigt. Blinkt die Anzeige AF, ist die Funktion nicht verfügbar.

Hinweis: Für den stationären Betrieb des Radios in einer ELA-Anlage wird diese Funktion nicht benötigt und sollte deshalb ausgeschaltet bleiben.

6 Technische Daten

Empfangsfrequenz

UKW: 87,5–108 MHz

MW: 522-1620 kHz

Speicherplätze: 24

UKW: 3 × 6

MW:....1×6

HF-Empfindlichkeit/Störabstand

UKW: 6 dBμV/ > 60 dB

MW: 30 dBμV/> 35 dB

Klirrfaktor:....< 0,5 % (bei UKW)

Gleichstromversorgung: . . . 17 V, 250 mA über den

ELA- Verstärker oder über das Erweiterungsgerät

Abmessungen: 195 × 40 × 96 mm

Gewicht: 260 g

Änderungen vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

F 1 94.75 MONACOR PA-1200RDSU 1/2/INT3/RPT4/RDM5/ FOLDER-/6 TRACK TUNEMODEBANDPTYAF 010 LEVEL
