BEDIENUNGSANLEITUNG AIR 201 Apelson

iese Anleitung erklärt die ordnungsgemäße Installation und Verwendung Ihrer Dunstabzugshaube. Bitte lesen Sie sie vor der Verwendung sorgfältig durch, auch wenn Sie mit dem Produkt vertraut sind. Die Anleitung sollte zum späteren Nachschlagen an einem sicheren Ort aufbewahrt werden. Niemals tun:

Versuchen Sie nicht, die Dunstabzugshaube ohne die Fettfilter zu verwenden oder wenn die Filter übermäßig fettig sind!

Nicht über einem Herd mit einem hohen Grill installieren.

Lassen Sie Pfannen während des Gebrauchs nie unbeaufsichtigt, da sich überhitzte Fette oder Öle entzünden können.

LassenSienieoffene Flammen unter der Dunstabzugshaube. ● Falls die Dunstabzugshaube beschädigt ist, verwenden Sie sie nicht.

Flambieren Sie nicht unter der Dunstabzugshaube.

VORSICHT: Zugängliche Teile können bei der Verwendung mit4 Kochgeräten heiß werden.

VORSICHT: Dieses Gerät ist nicht für die Verwendung mit Gaskochfeldern vorgesehen.

Der Mindestabstand zwischen der Aufstellfläche für die Kochgefäße auf dem Kochfeld und dem untersten Teil der Dunstabzugshaube. (Wenn sich die Dunstabzugshaube über einem Gasgerät befindet, muss dieser Abstand mindestens 65 cm betragen)

Die Luft darf nicht in einen Rauchfang gele itet werden , der für die Ableitung von Abgasen aus Geräten, die Gas oder andere Brennstoffe verbrennen, verwendet wird. Dunstabzugsh auben und andere Kochdunstabzüge können den sicheren Betrieb von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden (auch in anderen Räumen), durch Rückströmung von Verbrennungsgasen beeinträchtigen. Diese Gase können zu einer Kohlenmonoxidvergiftung führen. Nach der Installation einer Dunstabzugshaube oder eines anderen Kochdunstabzugs sollte der Betrieb von Gasgeräten mit offene m Abzug von einer sachkundigen Person geprüf t werden, um sicherzustellen, dass es nicht zu einem Rückfl uss von Verbrennungsgasen kommt. Immer tun: ● Wichtig! Trennen Sie bei der Installation und bei Wartungsarbeiten, wiez.B.dem Auswechseln von5 Glühbirnen, immer die Stromzufuhr vom Netz.

Die Dunstabzugshaube muss in Übereinstimmung mit der Installationsa nleitung installiert und alle Maße beachtet werden.

Alle Installationsarbeiten müssen von einer sachkundigen Person oder einem qualifizierten Elektriker durchgeführt werden.

Bitte entsorgen Sie das Verpackungsmaterial sorgfältig. Kinder sind besonders gefährdet.

Achten Sie auf scharfe Kanten im Inneren der Dunstabzugshaube, insbesondere bei der Installation und Reinigung.

Stellen Sie sicher, dass das Rohr nicht schärfer als 90 Grad gebogen ist, da dies die Effizienz der Dunstabzugshaube beeinträchtigt. ● Warnung! Wenn Sie die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung anbringen, kann dies zu elektrischen Gefahren führen.

Warnung! Bevor Sie Zugang zu den Klemmen haben, müssen alle Stromkreise unterbrochen w erden.

Ist die Nennspannung der Lampe geringer als die Nennspannung des Geräts, muss die Nennspannung der Lampe ebenfalls auf oder in der Nähe der Lampenfassung angegeben sein. Immer tun:

Setzen Sie immer einen Deckel auf Töpfe und Pfannen, wenn Sie auf einem Gasherd kochen.

Im Absaugmodu s wird die Luft im Raum von der6 Dunstabzugshaube abgesaugt. Stellen Sie sicher, dass die Belüftungsmaßnahmen eingehalten werden. Die Dunstabzugshaube entfernt Gerüche aus dem Raum, nicht aber den Dampf.

Wird die Dunstabzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raumes gewährleistet sein.

Die Dunstabzugshaube ist nur für den Hausgebrauch bestimmt.

Wenn das Netzkabel beschädigt wird, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.

Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen

Kinder sind zu beaufsichtigen, damit sie nicht mit dem Gerät spielen.

Diese s Gerät kann von Kindern ab 8 Jahren benutzt werden bzw. von Personen mit verringerten körperlichen, sensorischen7 oder geistigen Fähigkei ten oder mangelnden Erfahrungen und Kenntnissen, wenn sie unter Aufsicht stehen oder Anw eisungen erha lten haben, wie sie das Gerät gefahrlos verwenden können, und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten. Immer tun:

Vorsicht: Das Gerät und seine zugänglichen Teile können sich während des Betriebs erhitzen. Achten Sie darauf, dass Sie die Heizelemente nicht berühren. Kinder unter 8 Jahren sollten sich fernhalten, es sei denn, sie stehen unter ständiger Aufsicht.

Wenn die Reinigung nicht gemäß den Anweisungen durchgeführt wird, besteht Brandgefahr.

Vorschriften über die Ableitung von Luft müssen eingehalten werden.

Reinigen Sie Ihr Gerät regelmäßig, indem Sie die im Kapitel WARTUNG beschriebene Methode anwenden.

Verwe nden Sie aus Sicherheitsgründen nur Befestigungs- oder Montagesch rauben in der Größe, die in dieser Bedienungsanleitung empfohlen wird.

Nähere Informationen über die Methode und Häufigkeit der Reinigung finden Sie im Abschnitt Wartung und Reinigung in der Gebrauchsanweisung.8 ● Informationen darüber, wie das Gerät an der Halterung zu b efestigen ist, finden Sie im Abschnitt Betrieb Installationsverfahren in diesem Handbuch.

Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube und Geräten, die mit anderer Energie als Strom versorgt werden, darf der Unterdruck im Raum4Pa(4x10

Bar) nicht überschreiten.

WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.

Ein Dampfreiniger darf nicht verwendet werden.

Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, sondern stellen Sie das Gerät ab und decken Sie die Flamme dann z. B. mit einem Deckel oder einer Löschdecke ab.9 INSTALLATION (ENTLÜFTUNG AUSSEN)

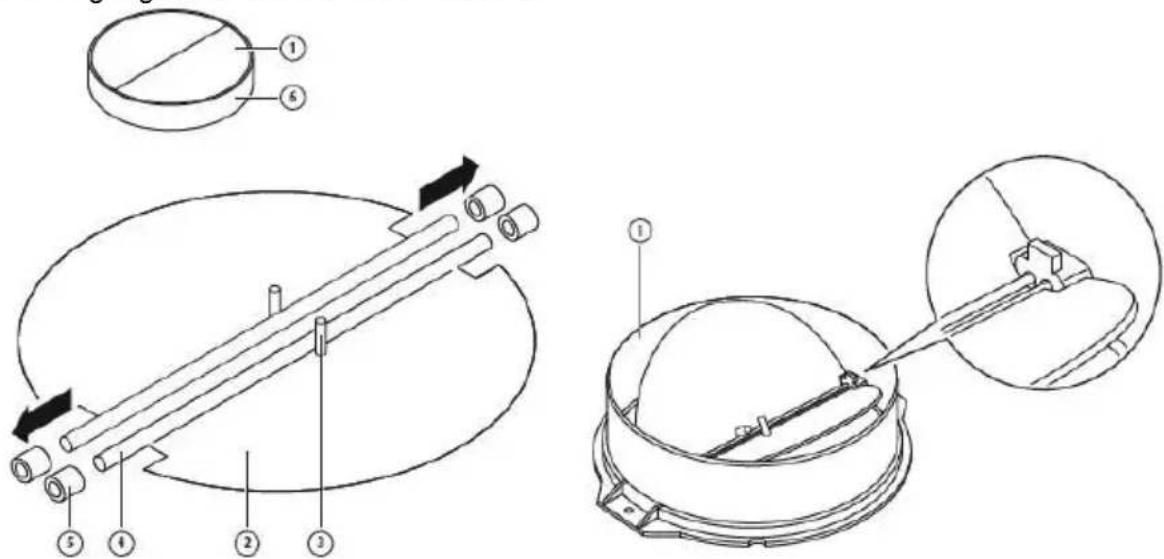

MONTAGE DER V-KLAPPE

Wenn die Dunstabzugshaube nicht über eine montierte V-Klappe 1 verfügt, müssen Sie die Halbteile an ihrem Gehäuse montieren. Die Abbildungen zeigen nur ein Beispiel für die Montage der V-Klappe. Der Auslass kann je nach Modell und Konfiguration unterschiedlich sein. Um die V-Klappe 1 zu montieren, sollten Sie:

• Zwei Halbteile 2 in das Gehäuse 6 montieren;

• der Pin 3 sollte nach oben ausgerichtet sein;

• die Achse 4 sollte in die Löcher 5 am Körper eingeführt werden;

• alle Vorgänge für den 2. Halbteil wiederholen. INSTALLATION (Wandmontage)

1. Die Dunstabzugshaube sollte in einem Abstand von 65-75 cm von der Kochfläche

aufgestellt werden, um die bestmögliche Leistung zu erzielen. Siehe Abb. 1. Abb. 1

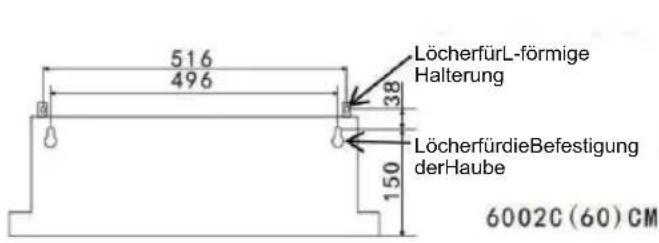

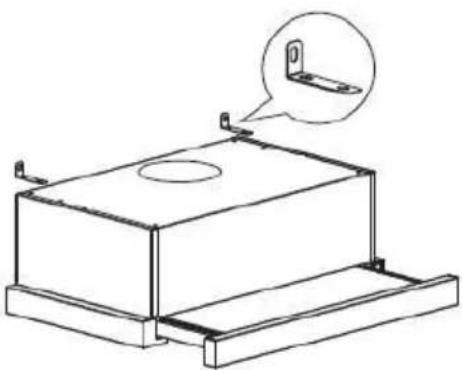

2. Befestigen Sie die L-förmige Halterung mit zwei Schrauben (4 mm x 10 mm) an der

Oberseite der Haube. Siehe Abb. 2.10 Abb. 2

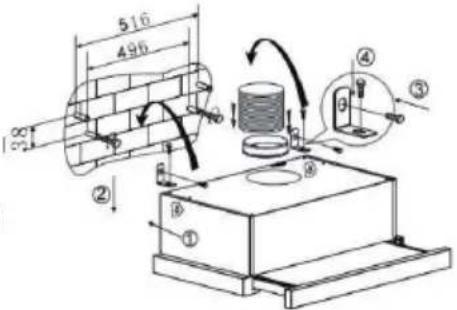

3. Die Dunstabzugshaube wird mit 4 Schrauben (4 mm x 30 mm) und Dübeln an der

Wand befestigt. Befestigen Sie die Dunstabzugshaube mit 2 Schrauben (4 mm x 30 mm) und Dübeln an der Wand auf der Rückseite der Dunstabzugshaube. Befestigen Sie dann die Dunstabzugshaube mit 2 Schrauben (4mm x 30mm) und Dübeln durch die kleine L- förmige Halterung an der Wand. Siehe Abb. 3. Abb. 3

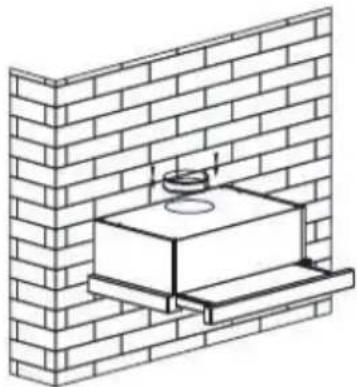

4. Befestigen Sie das Einwegventil am Luftauslass der Dunstabzugshaube und verlegen

Sie das Erweiterungsrohr zum Wandauslass.Fixieren Sie das Erweiterungsrohr mit einem Kabelbinder und führen Sie es nach draußen. Siehe Abbildung 3/4. Abb. 4 INSTALLATION (Schrankmontage)

1. Befestigen Sie das Einwegventil am Luftauslass der Dunstabzugshaube und verlegen

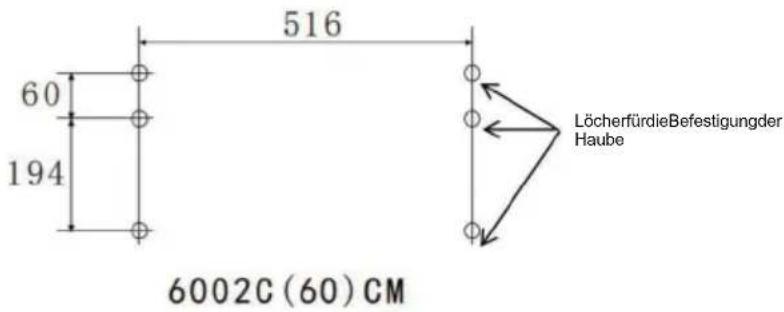

Sie das Erweiterungsrohr zum Wandauslass. Fixieren Sie das Erweiterungsrohr mit einem Kabelbinder und führen Sie es nach draußen. Löcher für L-förmige Halterung Löcher für die Befestigung der Haube11

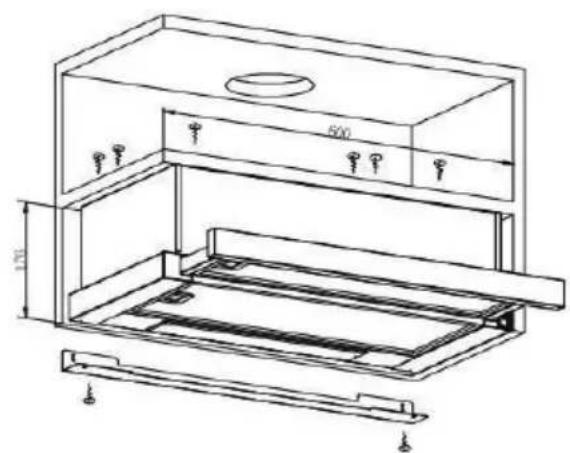

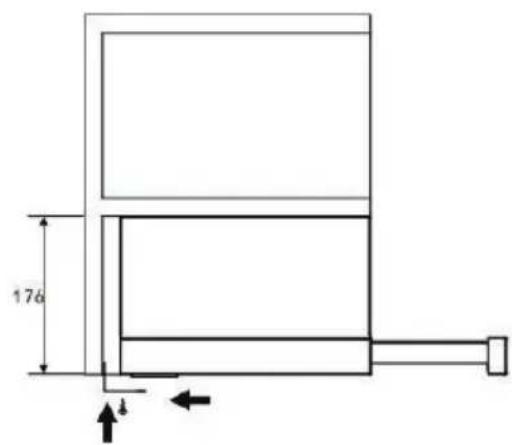

2. Befestigen Sie die Dunstabzugshaube mit 6 Schrauben (4x35 mm) und

Unterlegscheiben am Schrank. Sollte zwischen der Wand und der Dunstabzugshaube ein Spalt sein, können Sie die L- förmige Halterung mit zwei Schrauben (3 x 12 mm) an der Unterseite der Haube anbringen. Die Installation der L-förmigen Halterung ist optional. Hinweis: Das Erweiterungsrohr ist nicht im Lieferumfang enthalten. Elektrische Installation Alle Installationsarbeiten müssen von einer sachkundigen Person oder einem qualifizierten Elektriker durchgeführt werden. Vergewissern Sie sich vor dem Anschluss an das Stromnetz, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Direkte Verbindung Das Gerät muss über einen omnipolaren Schutzschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten direkt an das Stromnetz angeschlossen werden. Kabelbinder Löcher für die Befestigung der Haube12 Der Installateur muss sich vergewissern, dass der elektrische Anschluss korrekt und in Übereinstimmung mit dem Schaltplan vorgenommen wurde. Das Kabel darf nicht geknickt oder gestaucht werden. Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel auf Schäden. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine spezielle Baugruppe ersetzt werden, die beim Hersteller oder seinem Kundendienst erhältlich ist. Dieses Gerät wird mit einem 2-adrigen Netzkabel geliefert, das wie folgt gefärbt ist: Braun = L oder Live Blau = N oder Neutral WARNUNG: Bitte verwenden Sie aus Sicherheitsgründen nur Befestigungs- oder Montageschrauben in der Größe, die in dieser Bedienungsanleitung empfohlen wird. Wenn Sie die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung anbringen, kann dies zu elektrischen Gefahren führen.13 Dunstabzugshaube in Betrieb nehmen Wippschalter Wippschalter

1. Stecken Sie den Netzstecker in die Steckdose.

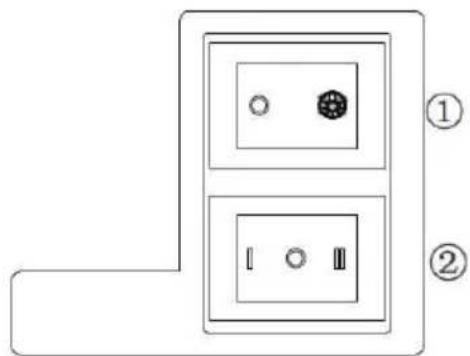

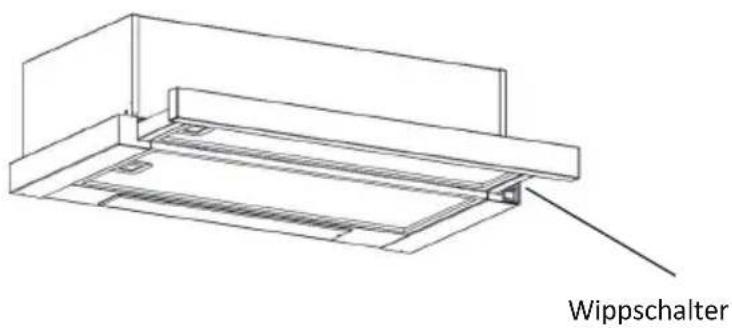

2. Drücken Sie den Schalter ① auf , die Lampe leuchtet; drücken Sie den Schalter ①

auf „0“, die Lampe ist aus.

3. Schieben Sie den Schalter ② in die Position „I、II“, der Motor schaltet auf die

zwei Geschwindigkeiten „niedrig, hoch“, schieben Sie in die Position „0“,der Motor schaltet sich aus.

4. Der Strom wird eingeschaltet, wenn Sie die Frontplatte herausziehen. Umgekehrt

wird der Strom automatisch abgeschaltet.14 FEHLERBEHEBUNG Störung Mögliche Ursache Problemlösung Licht an, aber der Motor funktioniert nicht Lüfterschalter ausgeschaltet Wählen Sie die Position des Lüfterschalters. Lüfterschalter ausgefallen Kontaktieren Sie das Servicecenter. Motor ausgefallen Kontaktieren Sie das Servicecenter. Licht funktioniert nicht, Motor funktioniert nicht Haussicherungen durchgebrannt Sicherungen zurücksetzen/ersetzen. Das Netzkabel ist lose oder nicht angeschlossen Schließen Sie das Netzkabel wieder an die Steckdose an. Schalten Sie die Steckdose ein. Ölaustritt Rückschlagventil und Auslass sind nicht dicht verschlossen Nehmen Sie das Einwegventil ab und versiegeln Sie es mit Dichtungsmittel. Leckage an der Verbindung von Schornstein und Abdeckung Schornstein abnehmen und abdichten. Lichter funktionieren nicht Kaputte oder defekte Glühbirnen Ersetzen Sie die Glühbirnen gemäß dieserAnleitung. Unzureichende Absaugung Der Abstand zwischen der Dunstabzugshaube und der Gasplatte ist zu groß Bringen Sie die Dunstabzugshaube wieder mit dem richtigen Abstand an. Die Dunstabzugshaube neigt sich Die Befestigungsschraube ist nicht fest genug angezogen Ziehen Sie die Aufhängeschraube fest und stellen Sie sie waagerecht. HINWEIS: Alle elektrischen Reparaturen an diesem Gerät müssen den örtlichen und bundesstaatlichen Gesetzen entsprechen. Wenden Sie sich im Zweifelsfall an den Kundendienst, bevor Sie die oben genannten Arbeiten durchführen.

PFLEGE UND REINIGUNG

• Vor der Wartung oder Reinigung sollte die Dunstabzugshaube vom Stromnetz getrennt werden. Vergewissern Sie sich, dass die Dunstabzugshaube an der Steckdose ausgeschaltet ist.

• Äußere Oberflächen sind anfällig für Kratzer und Abschürfungen. Befolgen Sie daher bitte die Reinigungsanweisungen, um das bestmögliche Ergebnis ohne Schäden zu erzielen.15 ALLGEMEINES Die Reinigung und Wartung sollte bei kaltem Gerät erfolgen, insbesondere bei der Reinigung. Vermeiden Sie es, alkalische oder saure Substanzen (Zitronensaft, Essig usw.) auf den Oberflächen zu hinterlassen. EDELSTAHL Um eine lange Lebensdauer zu gewährleisten, muss der Edelstahl regelmäßig (z. B. wöchentlich) gereinigt und mit einem sauberen, weichen Tuch abgetrocknet werden. Es kann eine spezielle Reinigungsflüssigkeit für Edelstahl verwendet werden. HINWEIS: Achten Sie darauf, dass Sie mit der Maserung des Edelstahls wischen, damit keine unschönen, kreuz und quer verlaufenden Kratzspuren entstehen. BEDIENFELDOBERFLÄCHE Das eingelegte Bedienfeld kann mit warmer Seifenlauge gereinigt werden. Achten Sie darauf, dass das Tuch vor der Reinigung sauber und gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen. Wichtig Verwenden Sie neutrale Reinigungsmittel und keine scharfen Reinigungschemikalien, starke Haushaltsreiniger oder Produkte, die Scheuermittel enthalten, da dies das Aussehen des Geräts beeinträchtigt und möglicherweise Aufdrucke auf dem Bedienfeld entfernt und die Herstellergarantie erlischt. FETTSIEBFILTER Die Netzfilter können von Hand gereinigt werden. Weichen Sie sie etwa 3 Minuten in Wasser mit einem milden Reinigungsmittel ein und schrubben Sie sie dann vorsichtig mit einer weichen Bürste. Üben Sie nicht zu viel Druck aus, um eine Beschädigung zu vermeiden. (An der Luft trocknen lassen, ohne direkte Sonneneinstrahlung). Die Filter sollten getrennt von Geschirr und Küchenutensilien gewaschen werden. Es ist ratsam, keinen Klarspüler zu verwenden.

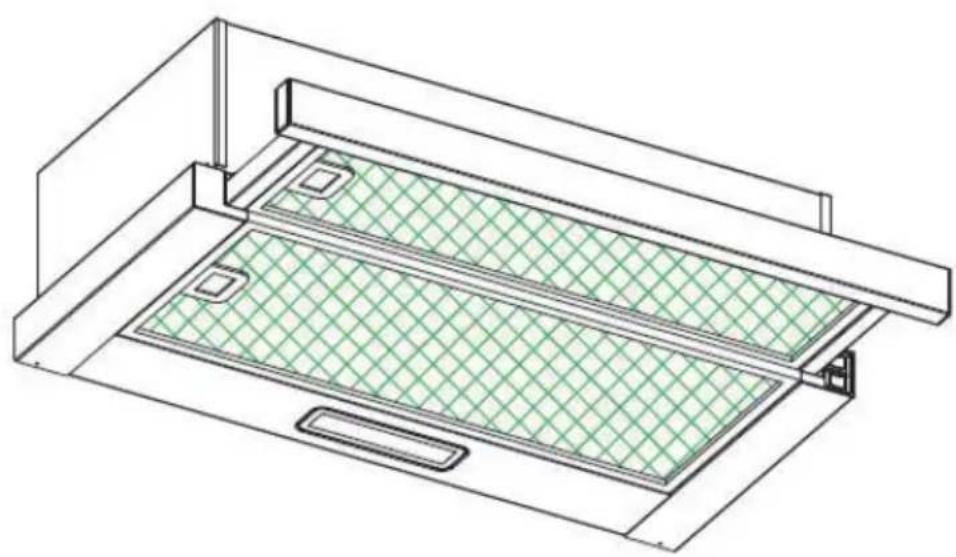

EINBAU VON FETTSIEBFILTERN

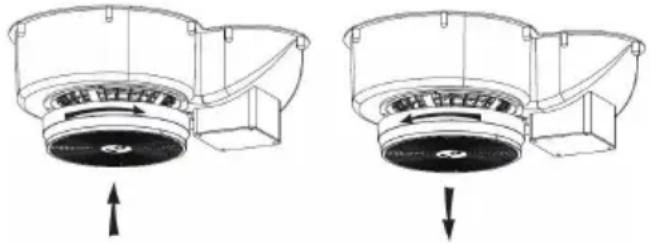

• Um Filter zu installieren, führen Sie die folgenden vier Schritte aus. - Setzen Sie den Filter in die Schlitze an der Rückseite der Haube ein. - Drücken Sie den Knopf am Griff des Filters. - Lassen Sie den Griff los, sobald der Filter in einer Ruheposition sitzt. - Wiederholen Sie den Vorgang, um alle Filter zu installieren. AI-Filter16 KARBONFILTER - nicht im Produkt enthalten Aktivkohlefilter können zum Einfangen von Gerüchen verwendet werden. Normalerweise sollte der Aktivkohlefilter alle 3 bis 6 Monate gewechselt werden, je nach Ihren Kochgewohnheiten. Die Installation des Aktivkohlefilters wird wie folgt durchgeführt: (1) Schieben Sie den vorderen Teil der Dunstabzugshaube. (2) Der Al-Filter sollte zuerst abgenommen werden. Drücken Sie die Verriegelung und ziehen Sie sie nach unten. (3) Nehmen Sie den Aktivkohlefilter heraus, indem Sie den Aktivkohlefilter gegen den Uhrzeigersinn drehen. (4) Setzen Sie den neuen Kohlefilter ein. HINWEIS: Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Andernfalls würde sie sich lösen und eine Gefahr darstellen. Wenn der Aktivkohlefilter angebracht ist, wird die Saugleistung verringert. GLÜHBIRNENWECHSEL Wichtig: Die Glühbirne muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden. Schalten Sie immer die Stromzufuhr ab, bevor Sie Arbeiten am Gerät durchführen. Achten Sie beim Umgang mit der Glühbirne darauf, dass sie vor dem direkten Kontakt mit den Händen vollständig abgekühlt ist. Halten Sie die Glühbirnen mit einem Tuch oder Handschuhen fest, um sicherzustellen, dass der Schweiß nicht mit der Birne in Berührung kommt, da dies die Lebensdauer der Birne verkürzen kann. Hinweis: Stellen Sie vor dem Austausch der Leuchte sicher, dass die Dunstabzugshaube durch einen Stecker oder einen allpoligen Schalter vom Stromnetz getrennt werden kann. Schützen Sie sich vor Gefahren beim Birnenwechsel, z. B. durch das Tragen von Handschuhen. Austausch der Lampen Lösen Sie mit dem Schraubenzieher die ST4*8MM Blechschraube (2 Stück) von der Beleuchtungsplatte und nehmen Sie die Leuchte heraus. Öffnen Sie den Anschlusskasten,17 der mit dem Kabel verbunden ist, ziehen Sie den Kabelstecker ab und ersetzen Sie die Lampe.

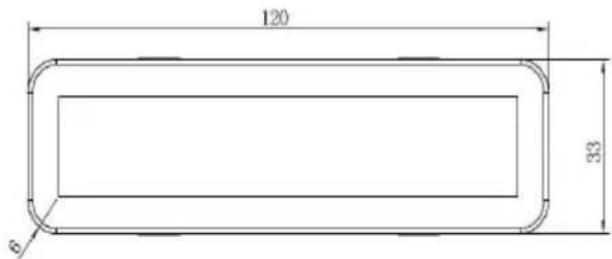

• ILCOS D-Code für diese Lampe ist: DBS-2/65-H-120/33 – LED-Module -rechteckige Lampe – Maximale Wattzahl: 1X2 W – Spannungsbereich: AC 110-240V –Maße:18 UMWELTSCHUTZ: Dieses Produkt ist mit dem Symbol für die getrennte Sammlung von Elektronik-Altgeräten gekennzeichnet. Das bedeutet, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf, sondern einem System der getrennten Sammlung gemäß der Richtlinie 2012/19/EU zugeführt werden muss. Anschließend wird es recycelt oder zerlegt, um die Auswirkungen auf die Umwelt zu minimieren. Elektrische und elektronische Produkte sind aufgrund des Vorhandenseins gefährlicher Stoffe potenziell gefährlich für die Umwelt und die menschliche Gesundheit. Für weitere Informationen wenden Sie sich bitte an Ihre lokalen oder regionalen Behörden. HINWEIS: Im Folgenden wird aufgezeigt, wie die Gesamtumweltbelastung (z. B. der Energieverbrauch) durch den Kochvorgang verringert werden kann.) (1) Installieren Sie die Dunstabzugshaube an einem geeigneten Ort, der eine gute Belüftung ermöglicht. (2) Reinigen Sie die Dunstabzugshaube regelmäßig, um den Luftweg nicht zu blockieren. (3) Denken Sie daran, das Licht der Dunstabzugshaube nach dem Kochen auszuschalten. (4) Denken Sie daran, die Dunstabzugshaube nach dem Kochen auszuschalten.

INFORMATIONEN ZUR ZERLEGUNG

Zerlegen Sie das Gerät nicht auf eine Art und Weise, die nicht in der Gebrauchsanweisung beschrieben ist. Das Gerät konnte vom Benutzer nicht zerlegt werden. Am Ende seiner Nutzungsdauer darf das Gerät nicht als Hausmüll entsorgt werden. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler nach Ratschlägen zum Recycling.
