Produkttyp	Ergonomischer Laptop-Ständer für den Schreibtisch
Marke	Targus
Modell	AWE05EU
Empfohlene Verwendung	Ersatz eines Desktop-Computers durch einen Laptop
Hauptfunktionen	Verstellbare Neigung, integrierte Dokumentenablage, Fach für Dockingstation oder Hub, Kabelmanagement
Kompatibilität	Targus Dockingstationen und OEM-Module (IBM, Toshiba, HP)
Sicherheit	Kompatibel mit Sicherheitskabel (Rast- oder Videoportverriegelung)
Neigungswinkel	Einstellbar über seitliche Knöpfe
Dokumentenablage	Integriert, Neigung verstellbar mit Verschiebeknöpfen
Kabelmanagement	Integrierte Kabelaufbewahrung für einen organisierten Arbeitsplatz
Aufbewahrungsfach	Für Targus Dockingstation oder Hub, mit abnehmbarem Deckel
Garantie	2 Jahre auf Material- und Verarbeitungsfehler
Produktregistrierung	Empfohlen auf http://www.targus.com/registration.asp
Technischer Support	Website und Telefonnummern nach Ländern (siehe Anleitung)
Ursprungsland	USA (Targus Group International, Inc., Anaheim, CA)

Häufig gestellte Fragen - AWE05EU TARGUS

Wie installiere ich den D-Pro-Ständer?

1. Drücken Sie die Knöpfe (A) an jeder Seite, um den Ständer in den gewünschten Winkel zu neigen. 2. Öffnen Sie die Dokumentenablage und klappen Sie sie zu sich hin. 3. Legen Sie Ihren Laptop vorsichtig auf den Ständer. 4. Klappen Sie die Dokumentenablage zurück und stellen Sie deren Neigung mit den Verschiebeknöpfen (B) ein. Schließen Sie Ihre externe Maus und Tastatur an.

Wie stelle ich die Neigung des Ständers ein?

Verwenden Sie die seitlichen Knöpfe (A), um den D-Pro in den gewünschten Winkel zu heben. Der Ständer bietet mehrere Neigungspositionen für ergonomischen Komfort.

Wie verwende ich die integrierte Dokumentenablage?

Öffnen Sie die Dokumentenablage, indem Sie sie zu sich hin klappen. Stellen Sie die Neigung mit den Verschiebeknöpfen (B) ein. Legen Sie Ihre Dokumente zwischen Bildschirm und Tastatur für einfaches Lesen.

Wie installiere ich eine Targus-Dockingstation im Ständer?

1. Entfernen Sie den Deckel des Fachs (A). 2. Setzen Sie die Station in die Öffnung. 3. Führen Sie die Kabel durch (B) und verbinden Sie sie mit der Station. 4. Schließen Sie Ihren Laptop und das Netzteil in (C) an. 5. Setzen Sie den Deckel wieder auf.

Wie verwalte ich die Kabel am D-Pro?

Der Ständer verfügt über eine integrierte Kabelaufbewahrung. Führen Sie die Kabel wie in der Anleitung beschrieben, schließen Sie dann den Deckel des Fachs für einen aufgeräumten Arbeitsplatz.

Wie verwende ich ein Sicherheitskabel mit dem D-Pro?

Der D-Pro bietet zwei Lösungen: Rastverriegelung oder Videoportverriegelung. Befolgen Sie die Anweisungen Ihres Sicherheitskabels, um den Laptop am Ständer zu befestigen.

Welche ergonomischen Prinzipien sind mit dem D-Pro zu beachten?

1. Stellen Sie die Armlehnen des Stuhls auf Höhe der Tastatur ein. 2. Platzieren Sie den Bildschirm in 50-90 cm Entfernung. 3. Positionieren Sie den Bildschirm senkrecht, die Oberkante auf Augenhöhe oder knapp darunter. 4. Verwenden Sie die Dokumentenablage zwischen Bildschirm und Tastatur.

Wo finde ich technischen Support für dieses Produkt?

Besuchen Sie http://www.targus.com/de/support.asp oder kontaktieren Sie die Telefonnummer Ihres Landes: Frankreich 01-6453-9151, Belgien 02-717-2451, Schweiz 01-212-0007, etc. Die vollständige Liste finden Sie in der Anleitung.

Wie lange ist die Garantiezeit?

Targus garantiert dieses Produkt für einen Zeitraum von zwei Jahren gegen Material- oder Verarbeitungsfehler. Die Garantie deckt keine Unfallschäden, normalen Verschleiß oder Datenverlust ab.

Wie registriere ich mein Targus-Produkt?

Registrieren Sie Ihr Produkt so schnell wie möglich auf http://www.targus.com/registration.asp. Sie müssen Ihren Namen, Ihre E-Mail-Adresse und Informationen zu Ihrem Unternehmen angeben.

BEDIENUNGSANLEITUNG AWE05EU TARGUS

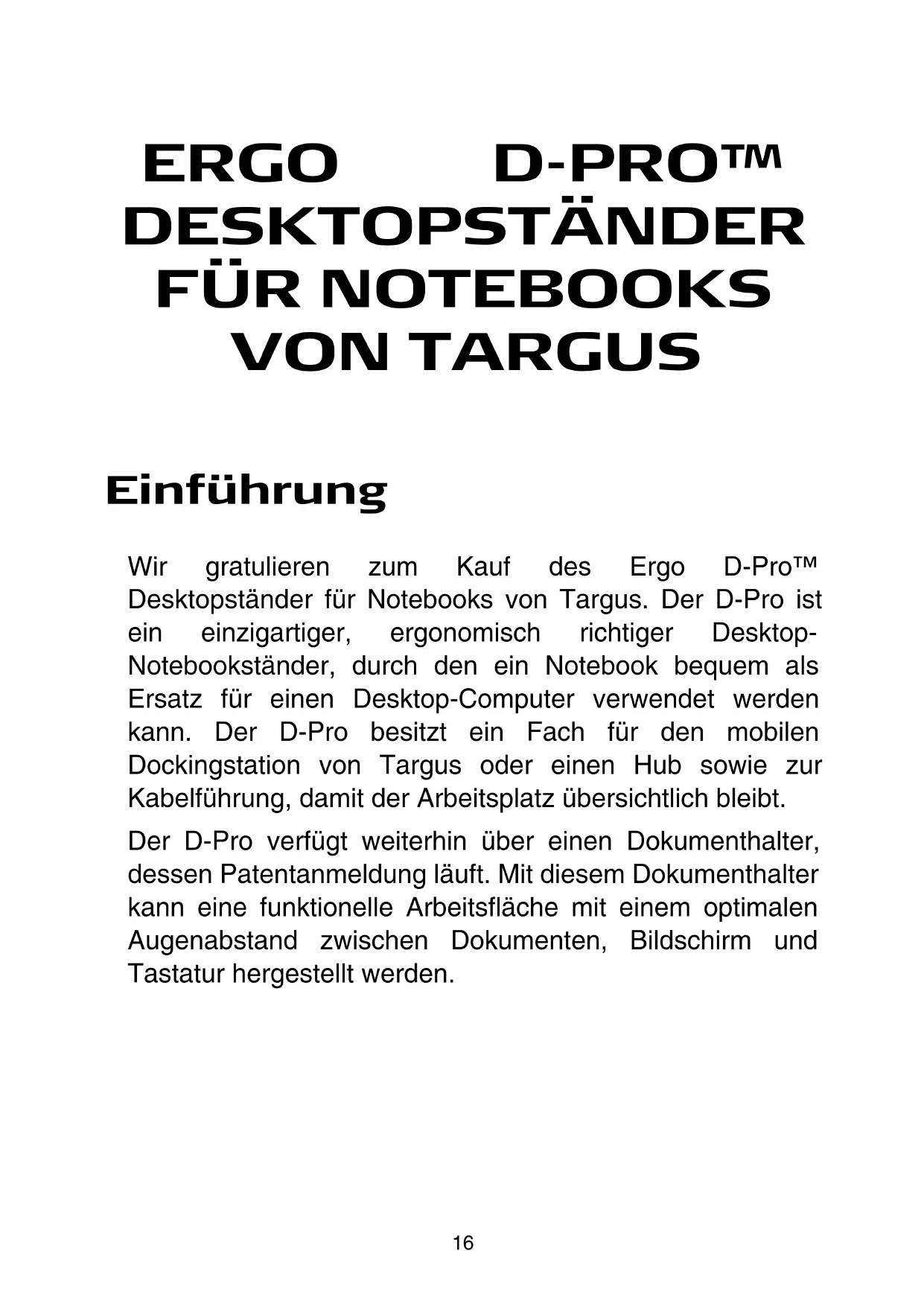

Wir gratulieren zum Kauf des Ergo D-Pro™ Desktopständer für Notebooks von Targus. Der D-Pro ist ein einzigartiger, ergonomisch richtiger Desktop-Notebookständer, durch den ein Notebook bequem als Ersatz für einen Desktop-Computer verwendet werden kann. Der D-Pro besitzt ein Fach für den mobilen Dockingstation von Targus oder einen Hub sowie zur Kabelführung, damit der Arbeitsplatz übersichtlich bleibt.

Der D-Pro verfügbar weiterhin über einen Dokumenthalter, dessen Patentanmeldung lauft. Mit thisem Dokumenthalter kann eine Funktionelle Arbeitsfläche mit einem optimalen Augenabstand zwischen Dokumenten, Bildschirm und Tastatur hergestellt werden.

Einrichtung des D-Pro

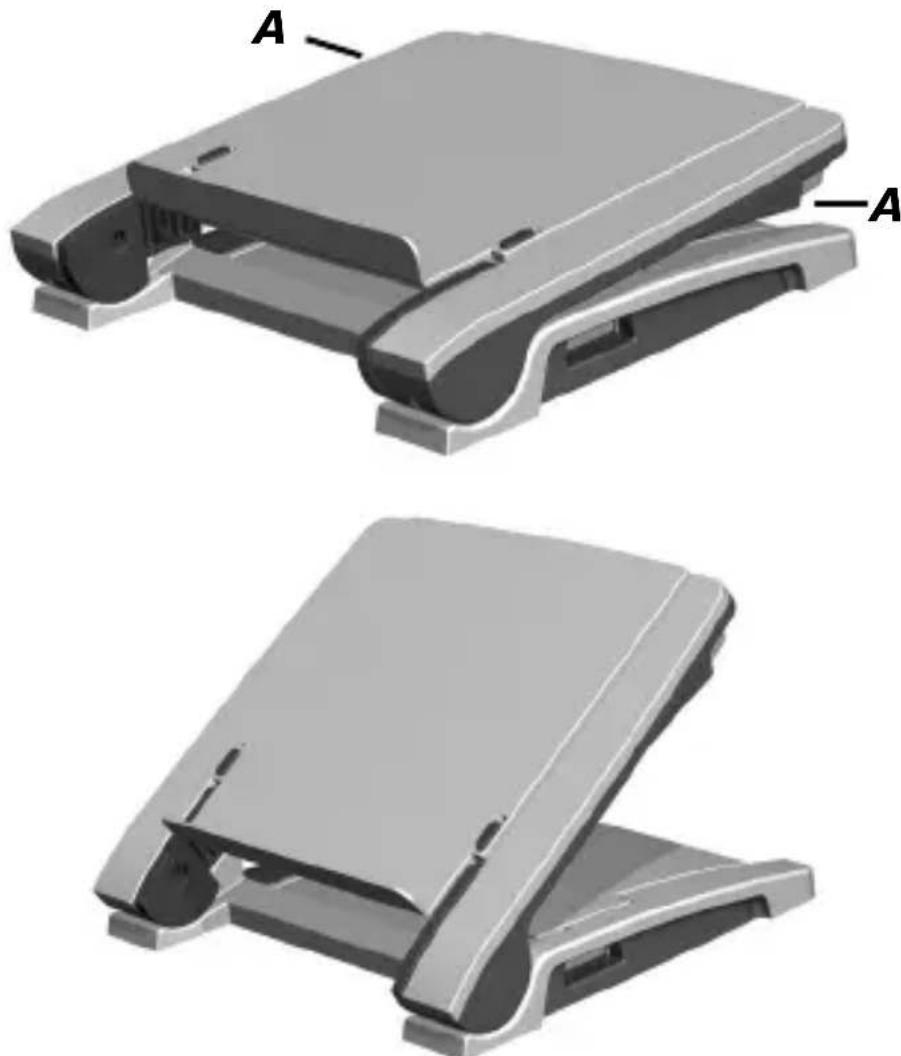

1 Die Knöpfte (A) auf beiden Seiten drücken, um den D-Pro in den gewünschten Winkel zu stellen.

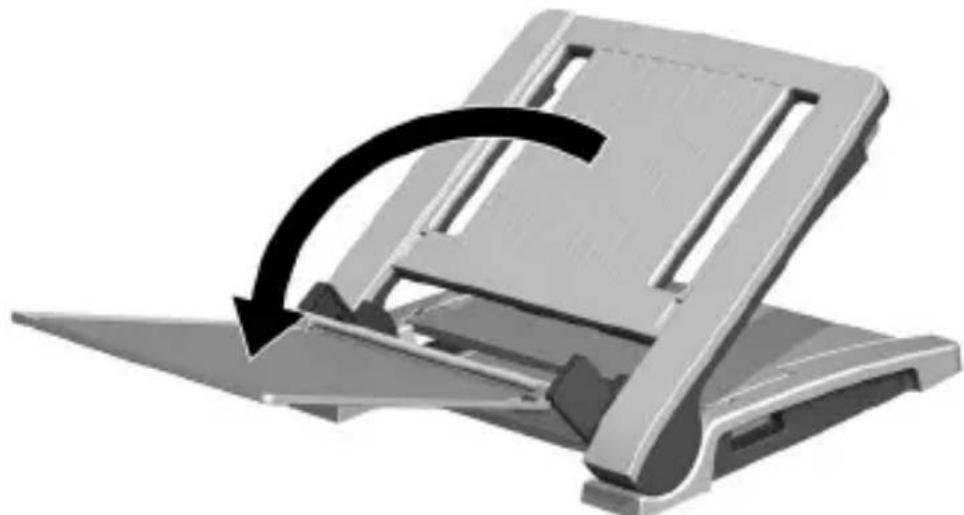

2 Den Dokumenthalter öffnen und nach vorne aufklappen.

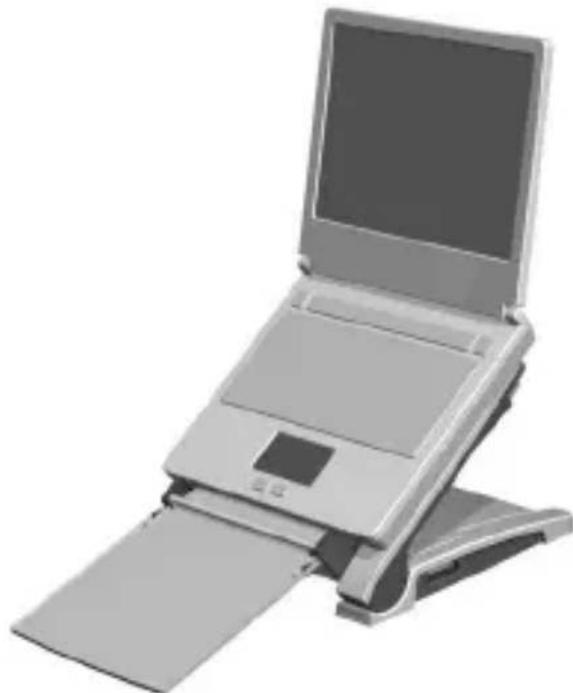

3 Prufen, ob der D-Pro richtig montiert ist und das Notebook vorsichtig auf den Ständer stellen (siehe Abbildung).

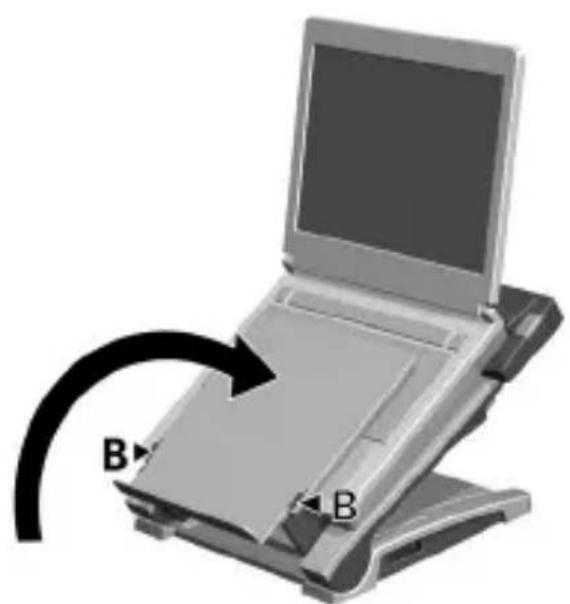

4 Den Dokumenthalter hochklappen. Mit den Schiebeknöpfen (B) die Neigung des Dokumenthalters nachstellen. Nun die externe Maus und die externe Tastatur anschlossen und Sie konnen effizient und ergonomisch arbeiten.

Kabelführung

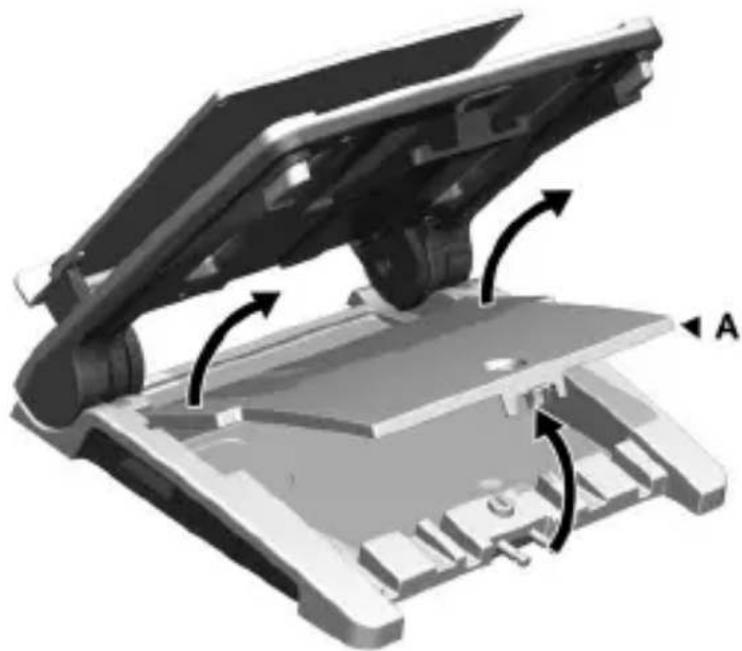

Ohne der mobilen Dockingstation von Targus

1 Den Fachdeckel (A) abnehmen.

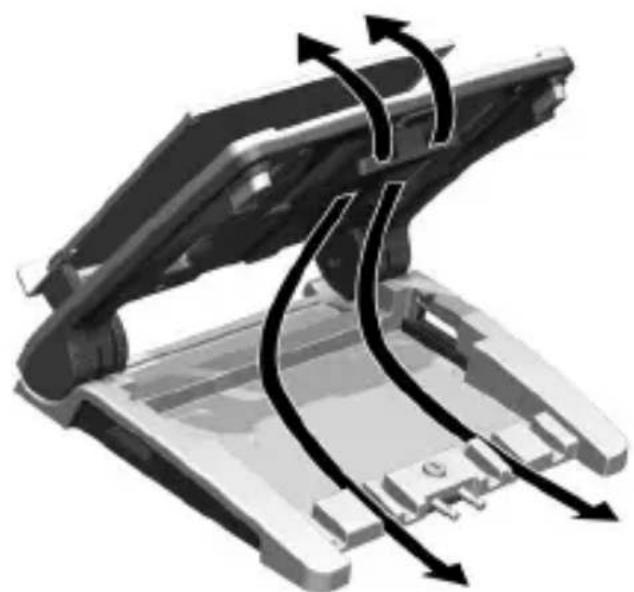

2 Die Kabel wie dargestellt einlagen und den Fachdeckel wieder aufsetzen.

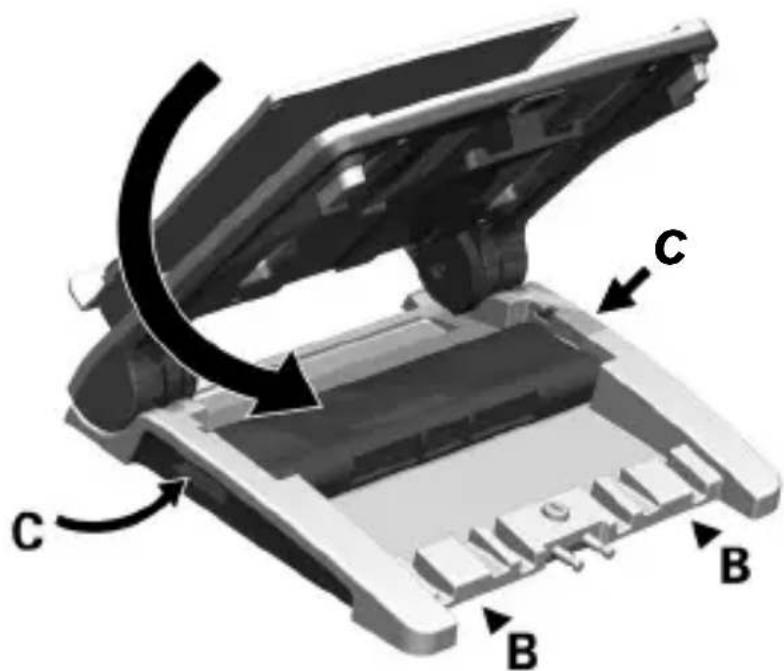

Mit der mobilen Dockingstation von Targus

1 Den Fachdeckel (A) abnehmen.
2 Die Dockingstation in das Fach setzen.
3 Die Kabel einlagen (B) und an die Dockingstation anschließen.

4 Das Notebook und das Netzteil an (C) anschließen.
5 Den Fachdeckel wieder aufsetzen.

Anschluss eines Sicherheitskabels

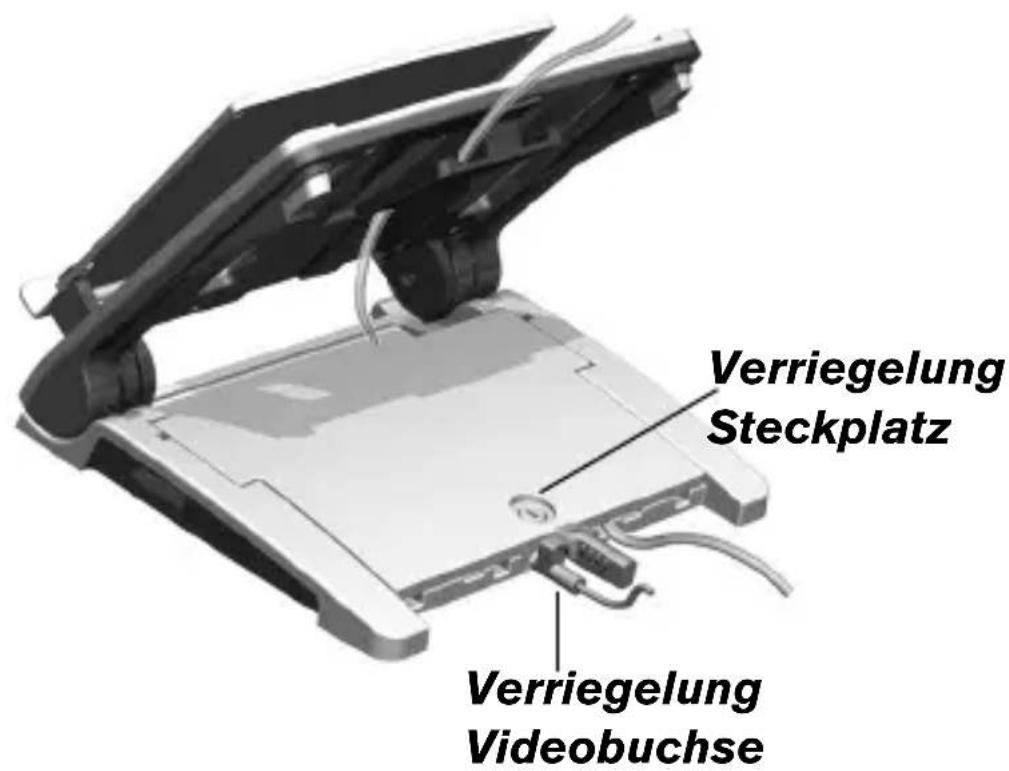

Der D-Pro bietet zwei Möglichkeiten zur Sicherung von Notebook und Peripheriegeräten: eine Verriegelung für den Steckplatz oder für die Videobuchse.

Befolgen Sieitte die zum Sicherheitskabel gehörende Gebrauchsanleitung.

Buchsen-Replikator-Modul

Mit dem Buchsen-Replikator-Modul (BRM) können Sie ihre OEM-Dockingstation oder den Dockingstation an den D-Pro anschließen.

Achtung IBM & Toshiba Benutzer

Ohre Dockingstation kann mit den mitgelieferten Schraubengewindieten am BRM positioniert und befestigt werden. Die Dockingstation am BRM befestigen, indem die beiden Gewindieten in die BRM-Platte und die Dockingstation geschraubt werden, bevor der D-Pro mit den Knöpfen befestigt wird.

Alternative dazu können auch die mitgelieferten Klettverschlüsse verwendet werden. Siehe “Umriss der Höhe” auf Seite 23 bzgl. weiterer Anweisungen.

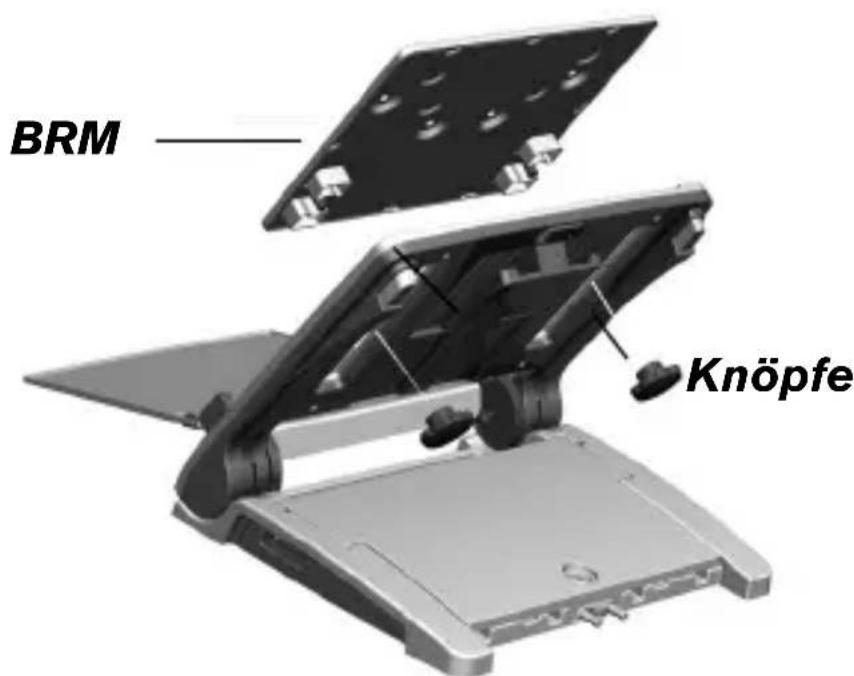

1 Das BRM auf den D-Pro legen und die Knöppe auf der Platte verschrauben.

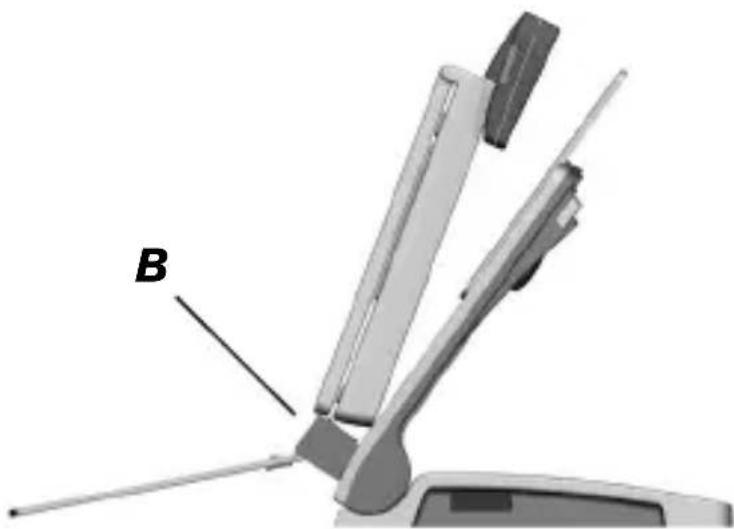

2 Schließen Sie das Notebook zuerst an die Dockingstation an und stellen Sie sie zusammen auf den D-Pro. Vergewissern Sie sich, dass das Notebook an (B) abgestützt ist und zentriert ist.

3 Anhand der Knöpfe kann das BRM positioniert werden, nachdem anhand der nachfolgenden Beschreibung die richtige Stellung zur Befestigung der Dockingstation festgelegt wurde.

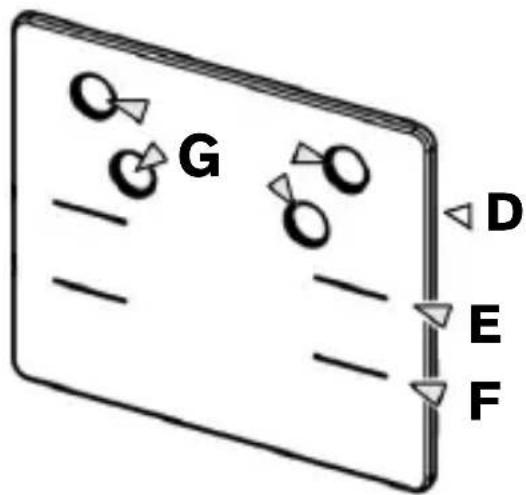

Umriss der Höhe

Beziehen Sie sichitte auf die Anweisungen fur Ihr Dockingstation-Modell:

IBM Thinkpad Dock II: Die Löscher auf der Rückseite der Dockingstation und die Löscher auf der Rückseite des BRM (D) ausrichten.

HP DC 367B Buchsen-Replikator: Die Oberseite des Buchsen-Replikators und die Führungslinien auf dem BRM (E) ausrichten.

Toshiba Advanced Buchsen-Replikator II und III: Die Oberseite des Buchsen-Replikators und die Führungslinien auf dem BRM (F) ausrichten.

Buchsen-Replikator-Modul (BRM)

Es folgt die Festlegung der Stellung, in der die Dockingstation am BRM befestigt wird.

Wenn Sie die Schraubengewindieten zur Befestigung der Dockingstation verwendet haben, ist die Installation abgeschlossen, sobald Sie das BRM am D-Pro befestigt haben.

Gebrauch der Klettverschlüsse

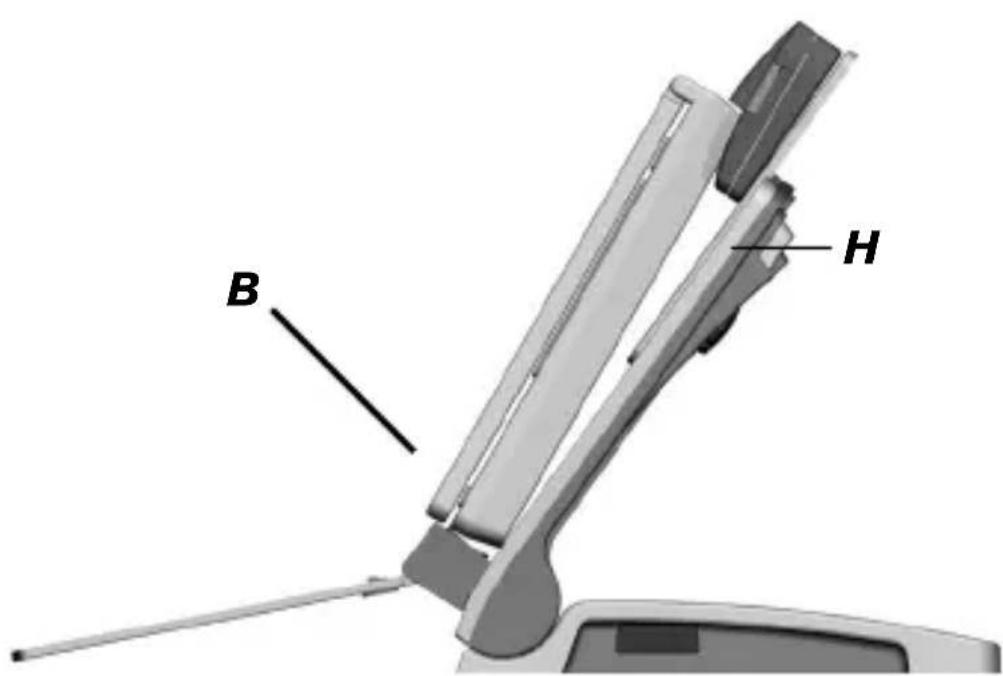

1 Die Plastikabdeckung von den vier Klettverschlüssen (G) entfernen. Das Vorderteil des Notebooks (B)

abstützen und die Dockingstation vorsichtig und kräftig mindestens 20 Sekunden lang auf das BRM drücken.

2 Die Dockingstation sitzt nun fest am BRM und der Notebookbildschirm sollen in der Mitte des D-Propositioniert sein.

Ihr Notebook-Arbeitsplatz ist jetzt einsatzbereit.

HINWEIS: DIE STELLUNG DER DOCKINGSTATION KANN FÜR KLEINERE ODER GROBERE NOTEBOOKS JUSTIERT WERDEN, INDEM DIE HOHE DES BRM MIT HILFE DER ZWEI KNÖPFE (H) VERSTELLT WIRD.

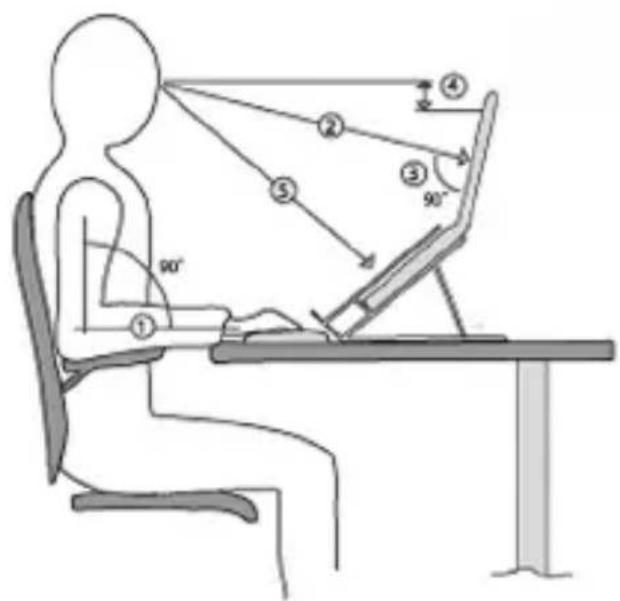

Ergonomische Richtlinien

Die folgenden Richtlinien werden Ihnen bei der Einrichtung eines komfortablen und ergonomischen Arbeitsumfeldes halten.

1 Die Armlehne Ihres Stuhls so einstellen, dass sie mit dem Tisch oder der Tastatur auf gleicher Höhe ist. In dieser Stellung sollen ihre Schultern entspannt sein;

2 Den Abstand zum Bildschirm justieren (normal sind 50 bis 90 cm), damit Sie die Anzeige bequem lesen können;

3 Stellen Sie den Bildschirm senkrecht (d.h. im 90-Grad-Winkel zu ihrer Blickrichtung);

4 Vergewissern Sie sich, dass sich der obere Rand des Bildschirms auf Augenhöhe oder eben darunter befindet;

5 Bei der Arbeit mit Dokumenten benutzen Sieitte den inline Dokumenthalter zwischen dem Bildschirm und der Tastatur.

Technische Unterstützung

Bei technischen Fragen besuchen Sieitte:

Internet:

Französisch http://www.targus.com/fr/support.asp

Deutsch http://www.targus.com/de/support.asp

Spanisch http://www.targus.com/sp/support.asp

Italianisch http://www.targus.com/it/support.asp

Unser Expertenteam steht Ohnen auch Telefonisch zur Beantwortung ihrer Fragen zur Verfügung.

Österreich 01 795 676 42

Belgien 02-717-2451

Dänemark [phone]

Finnland 0922948016

Frankreich 01-6453-9151

Deutschland 0211-6579-1151

Schweden 08-751-4058

Schweiz 01-212-0007

Großbritannien 020-7744-0330

Osteuropa & sonstige Länder [phone]

Produktregistrierung

Targus empfehl't die Registrierung des Targus-Zubehörs(sofort nach dem Kauf. Die Registrierung von Targus-Zubehör erfolgt unter:

http://www.targus.com/registration.asp

Geben Sieitte ihren vollständigen Namen, ihre E-Mail-Adresse, Telefonummer und Firmeninformationen an (falls zutreffend).

Garantie

Targus garantiert zwei (2) Jahre lang, dass Zubehör von Targus frei von Fehlern im Material und in der Verarbeitung ist. Erweist sich Ihr Targus-Zubehör während dieser Zeit als fehlerhaft, wird es umgehend repariert oder ersetzt. Diese Garantiedeckt weder zufällige oder mittelbare Schäden, noch Abnutzung oder Verschleib ab. Unter keinen Umständen haftet Targus für Verlust oder Schäden an Computern bzw. für Verlust oder Schäden an Programmen, Aufzeichnungen oder Daten. Targus haftet auch nicht für mittelbare oder zufällige Schäden, selbst wenn Targus über deren Möglichkeit informiert wurde. These Garantie hat keinen Einfluss auf ihre gesetzlichen Rechte.

Produktregistrierung unter:

http://www.targus.com/registration.asp

Targus Recycling Richtlinie

Bitte werfen Sie das Gerät nicht in den normalen Hausmüll! Entsorgen Sie es beidenlhnen bestehtener Recyclingstellen in Ihrer Höhe. In jedem Ort werden lhn den dieseSammelstellen zu Verfugung gestellt. Die Targus Recycling-Richtlinien konnen Sie einsehen unter: www.targus.com/recycling

Änderungen bei Ausstattungsmerkmalen und technischen Daten jederzeit vorbehalten. Alle sonstigen Warenzeichen sind Eigentum der jeweiligen Besitzer. © 2006, Targus Group International, Inc. und Targus, Inc., Anaheim, CA 92806 USA
