Produkttyp	Digitaler DJ-Mixer
Marke	Gemini
Modell	PMX10
Abmessungen (ca.)	300 x 200 x 100 mm
Gewicht (ca.)	2,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme (ca.)	25 W
USB-Anschluss	USB Typ B
Audioeingänge	2 x RCA (Line/Phono)
Audioausgänge	2 x XLR (Master symmetrisch), 2 x RCA (Master), 1 x Klinke 6,35 mm (Booth), 1 x RCA (Record)
Mikrofoneingang	1 x Combo XLR/Klinke 6,35 mm
Kopfhörerausgang	1 x Klinke 6,35 mm + 1 x Klinke 3,5 mm
Equalizer	3 Bänder pro Kanal (High, Mid, Low)
Filter	2 Pole (HP/LP) pro Kanal
Crossfader	45 mm, Kurve einstellbar
Pads	8 pro Kanal (Hotcues/Samples)
Loop	Größe und Aktivierung pro Kanal
Effekte	2 pro Kanal
Betriebsmodi	Mixer, Hybrid, Controller
MIDI	Integrierte MIDI-Schnittstelle, konfigurierbare Mapping-Tabelle
Sicherheit	Kensington-Schloss
Pflege	Mit einem trockenen, fusselfreien Tuch reinigen
Reparierbarkeit	Austauschbarer Crossfader (Verfahren in der Anleitung beschrieben)

Häufig gestellte Fragen - PMX10 GEMINI

Wie verbinde ich den PMX10 mit meinem Computer?

Verwenden Sie das mitgelieferte USB-Kabel, um den USB-Typ-B-Anschluss auf der Rückseite des Mixers mit einem USB-Anschluss Ihres Computers zu verbinden. Stellen Sie sicher, dass das PMX10-Audio-Interface in den Audioeinstellungen Ihrer Software ausgewählt ist (Windows: Gemini ASIO-Treiber; macOS: kein zusätzlicher Treiber erforderlich). Der Mixer arbeitet dann im Controller-Modus.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie, ob die Kabel korrekt an die Master-XLR- oder Master-RCA-Ausgänge angeschlossen sind. Stellen Sie sicher, dass der Hauptlautstärkeregler nicht auf Minimum steht und die Kanalverstärkung nicht zu niedrig ist. Überprüfen Sie auch, ob der Crossfader nicht in einer Endposition steht und der Kanal nicht stummgeschaltet ist (Cue-Taste gedrückt).

Wie wechsle ich zwischen den Modi Hotcues und Samples?

Drücken Sie die Taste Mode Hotcues, um den Hotcues-Modus zu aktivieren (die 8 Pads lösen Cues aus). Drücken Sie die Taste Mode Samples, um in den Samples-Modus zu wechseln (die 8 Pads lösen Samples aus). Die Tasten befinden sich oben an jedem Kanalabschnitt.

Wie tausche ich den Crossfader aus?

Befolgen Sie die Schritte in der Anleitung: Trennen Sie die Stromversorgung, entfernen Sie alle Knöpfe und Fader (25 Stück), lösen Sie die 8 Schrauben der Frontplatte, nehmen Sie die Frontplatte ab, um Zugang zum Crossfader zu erhalten. Trennen Sie den Molex-Stecker und installieren Sie den neuen Crossfader. Bauen Sie in umgekehrter Reihenfolge wieder zusammen. Hinweis: Die Kurveneinstellung kann sich ändern.

Wie aktualisiere ich die Firmware des PMX10?

Laden Sie die Software Gemini Updater von der PMX10-Produktseite auf www.geminisound.com herunter. Verbinden Sie den Mixer über USB mit dem Computer, starten Sie die Software und folgen Sie den Anweisungen. Überprüfen Sie regelmäßig auf Updates, um von Korrekturen und neuen Funktionen zu profitieren.

Der Mixer schaltet sich nicht ein, was tun?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß an die Steckdose und den IEC-Anschluss auf der Rückseite des Geräts angeschlossen ist. Stellen Sie sicher, dass der Netzschalter gedrückt ist. Wenn sich das Gerät immer noch nicht einschaltet, testen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an den Gemini-Support.

Wie konfiguriere ich MIDI in meiner Software?

Stellen Sie sicher, dass der PMX10 über USB verbunden und die Treiber installiert sind. Wählen Sie in Ihrer Software (z.B. Serato, Traktor) unter den MIDI-Einstellungen das MIDI-Gerät Gemini PMX10 aus. Das Standard-Mapping ist verfügbar, Sie können es jedoch mit der in der Anleitung bereitgestellten MIDI-Mapping-Tabelle anpassen.

Was tun, wenn das PMX10-Audio-Interface nicht erkannt wird?

Installieren Sie unter Windows den Gemini ASIO-Treiber von der Website neu. Überprüfen Sie, ob das USB-Kabel richtig angeschlossen ist und keine andere Anwendung das Interface verwendet. Überprüfen Sie unter macOS im 'Audio-MIDI-Setup', ob der PMX10 angezeigt wird. Starten Sie Ihren Computer bei Bedarf neu.

Wie reinige ich den Mixer?

Verwenden Sie ein trockenes, fusselfreies Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Chemikalien oder Flüssigkeiten. Vermeiden Sie Feuchtigkeit. Für Anschlüsse kann vorsichtig ein Kontaktreiniger für Elektronik verwendet werden.

Kann ich Plattenspieler mit dem PMX10 verwenden?

Ja, die RCA-Eingänge können über den Line/Phono-Schalter auf der Rückseite in den Phono-Modus umgeschaltet werden. Wenn Sie ein digitales Vinyl-System (DVS) verwenden, kann der PMX10 im Hybrid-Modus betrieben werden: Das Audio läuft normal weiter und die MIDI-Befehle steuern die Software.

BEDIENUNGSANLEITUNG PMX10 GEMINI

FUNCTION DEUTSCHE // DRAUFSICHT

1. Effekt 1 Taste ON / OFF Schaltet Effekt 1 ein oder aus

2. Effekt 1 Regler Steuert den Wert von Effekt 1

3. Effekt-Taste 2 ON/OFF Schaltet Effekt 2 ein oder aus

4. Effektknopf 2 Steuert den Wert von Effekt 2

5. Loop Size Encoder Drehen, um die Loop-Gröbe zu erhöhen oder zu verringern

6. Loop Button ON / OFF Schaltet das Looping fur das zugehörige Deck ein oder aus

7. Hotcues-Modus-Taste Schaltet die Tasten 1-8 in den HOTCUE-Modus

8. Samples-Modus-Taste Schaltet die Tasten 1-8 in den SAMPLES- Modus

9. Hotcue Buttons Lös oder setzen Hotcues

10. Kanalverstärkungsregler Drehen, um die Eingangsverstärkung des Kanals zuändern

11. High Frequency EQ-Regler Zum Einstellen des High EQ-Werts drehen

12. Mid Frequency EQ-Regler Drehen Sie diesen Regler, um den Mid EQ-Wert einzustellen

13. Low Frequency EQ-Regler Drehen, um den Low EQ-Wert einzustellen

14. Doppelpolfilter (HP / LP) Filterknopf Zum Einstellen des Filters für den ausgewählten Kanal

15. Mitte - Kein Filtereffekt

16. Im Uhrzeigersinn von der Mitte - Hochpassfilter
17. Gegen den Uhrzeigersinn von der Mitte

18. Tiefpassfilter

19. CUE / PFL-Taste Drücken Sie diese Taste, um den Kanal in den CUE (PFL) BUS einzufugen

20. 45mm Channel Fader Bewegen, um die Lautstärke für den ausgewählten Kanal zu erhöhen oder zu verringn
21. Kanal-LED-Anzeige Zeigt den Pre-Fader-Pegel des ausgewählten Kanals an
22. Load Deck 1 Button Ladt den ausgewählten Track in den Deck 1 Player
23. Load Deck 2 Button Ladt den ausgewählten Track in den Deck 2 Player
24. Track Search Encoder Drehen Sie, um durch die Bibliothek zu blättern / Drücken Sie, um ein Verzeichnis einzugeben
25. Zurück-Taste Drucken, um ein Verzeichnis zurückzugehen
26. Master Volume-Regler Drehen, um die Master-Ausgangslautstärke zu erhöhen
27. Booth Volume-Regler Zum Erhöhen der

Booth-Ausgangslautstärke

1. Mic Level-Regler Drehen, um die Lautstärke des angeschlossenen Mikrofons zu erhöhen
2. Cue Split Knob Teilt Cue zwischen Cue-Bus und Program-Bus
3. Cue Level-Regler Drehen, um die Lautstärke des Cue-Busses zu erhöhen oder zu verringern
4. Master Bus LED Meter Zeigt den Pegel des Master-Busses an
5. 45-mm-Crossfader Move zur Auswahl des an den Master-Bus gesendeten Audiokanals

VORDERANSICHT

1. CH1 Fader Reverse Switch Kehrt die Faderrichtung an CH1 um
2. Crossfader Reverse Switch Kehrt die Faderrichtung am Crossfader um
3. CH2 Fader Reverse Switch Kehrt die Faderrichtung an CH2 um
4. CH1 Fader Curve-Schalter Schaltet den CH1-Fader zwischen einer scharfen oder losen Curve um
5. Crossfader Curve-Regler Reguliert die Crossfader-Kurve von locker bis scharf
6. CH2 Fader Curve Switch Schaltet den CH2 Fader zwischen einer scharfen oder losen Curve um
7. Kopfhörer-Ausgangsbuchsen Unterstützung sowohl 1/4 "als auch 1/8 " Kopfhörer

RÜCKANSICHT

1. Ein-/ Aus-Taste Schaltet den Mixer ein oder aus
2. Master XLR (Balanced) Ausgänge Professionelle Stereo-Ausgänge
3. Master Cinch (unsymmetrisch) Ausgabe Verbraucherqualität Stereo-Ausgabe
4. Booth Output Output für die Überwachung von Laufsprechern
5. Record Output Output für Aufnahmegeräte
6. USB-Typ-B-Anschluss Zum Anschlieben des PMX-10 an einen Computer
7. CH2 Line / Phono Switch Umschalten auf den Kontrollpegel des CH2-Eingangs
8. CH2 RCA-Eingänge Eingang für CH2-Quelle
9. CH1 RCA-Eingänge Eingang für CH1-Quelle
10. CH1 Line / Phono Switch Umschalten auf Steuerpegel des CH1-Eingangs
11. Mikrofoneingang Combo Jack Anschluss XLR oder 1/4" Dynamisches Mikrofon
12. IEC 3-Prong Netzanschluss Netzanschluss
13. Boden zur Verwendung mit TT-Quellen
14. Kensington Lock-Anschluss SchlieBen Sie den Kensington Lock an den sicheren Mixer an

PMX-10 DIGITAL PERFORMANCE MIXER gemini®	23
DRAUFSICHT
geminis 18 LOAD DECK TRACK REACH LOAD DECK 3 ON EFFECT 1 5 LOOP SIZE LOOP ON CUES SAMPLES LOOP ON CUE 1 MID LOW FILTER CUE 1 PMX-10 PERFORMANCE MIXER O geminis CM 29 OFF 10 ON FADER REVERSE XFADER OFF 10 ON CURVE CONTROL XFADER LOOSE 33 SHARP PMX-10 PERFORMANCE MIXER O BALANCED MASTER 38 33 46 USB CH 12 PH LIGH N MIC IN SERIAL NUMBER 100VAC-240VAC MIDI GND 43 ###### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### ####### INPUTS CH 2 46 CH 1 45 CH 1 46 CH 1 47 CH 1 48 CH 1 49 CH 1 50 CH 1 51 CH 1 52 CH 1 53 CH 1 54 CH 1 55 CH 1 56 CH 1 57 CH 1 58 CH 1 59 CH 1 60 CH 1 61 CH 1 62 CH 1 63 CH 1 64 CH 1 65 CH 1 66 CH 1 67 CH 1 68 CH 1 69 CH 1 70 CH 1 71 CH 1 72 CH 1 73 CH 1 74 CH 1 75 CH 1 76 CH 1 77 CH 1 78 CH 1 79 CH 1 80 CH 1 81 CH 1 82 CH 1 83 CH 1 84 CH 1 85 CH 1 86 CH 1 87 CH 1 88 CH 1 89 CH 1 90 CH 1 91 CH 1 92 CH 1 93 CH 1 94 CH 1 95 CH 1 96 CH 1 97 CH 1 98 CH 1 99 CH 2 00 CH 2 01 CH 2 02 CH 2 03 CH 2 04 CH 2 05 CH 2 06 CH 2 07 CH 2 08 CH 2 09 CH 2 10 CH 2 11 CH 2 12 CH 2 13 CH 2 14 CH 2 15 CH 2 16 CH 2 17 CH 2 18 CH 2 19 CH 2 20 CH 2 21 CH 2 22 CH 2 23 CH 2 24 CH 2 25 CH 2 26 CH 2 27 CH 2 28 CH 2 29 CH 2 30 CH 2 31 CH 2 32 CH 2 33 CH 2 34 CH 2 35 CH 2 36 CH 2 37 CH 2 38 CH 2 39 CH 2 40 CH 2 41 CH 2 42 CH 2 43 CH 2 44 CH 2 45 CH 2 46 CH 2 47 CH 2 48 CH 2 49 CH 2 50 CH 2 51 CH 2 52 CH 2 53 CH 2 54 CH 2 55 CH 2 56 CH 2 57 CH 2 58 CH 2 59 CH 2 60 CH 2 61 CH 2 62 CH 2 63 CH 2 64 CH 2 65 CH 2 66 CH 2 67 CH 2 68 CH 2 69 CH 2 70 CH 2 71 CH 2 72 CH 2 73 CH 2 74 CH 2 75 CH 2 76 CH 2 77 CH 2 78 CH 2 79 CH 2 80 CH 2 81 CH 2 82 CH 2 83 CH 2 84 CH 2 85 CH 2 86 CH 2 87 CH 2 88 CH 2 89 CH 2 90 CH 2 91 CH 2 92 CH 2 93 CH 2 94 CH 2 95 CH 2 96 CH 2 97 CH 2 98 CH 2 99 CH 3 00 CH 3 01 CH 3 02 CH 3 03 CH 3 04 CH 3 05 CH 3 06 CH 3 07 CH 3 08 CH 3 09 CH 3 10 CH 3 11 CH 3 12 CH 3 13 CH 3 14 CH 3 15 CH 3 16 CH 3 17 CH 3 18 CH 3 19 CH 3 20 CH 3 21 CH 3 22 CH 3 23 CH 3 24 CH 3 25 CH 3 26 CH 3 27 CH 3 28 CH 3 29 CH 3 30 CH 3 31 CH 3 32 CH 3 33 CH 3 34 CH 3 35 CH 3 36 CH 3 37 CH 3 38 CH 3 39 CH 3 40 CH 3 41 CH 3 42 CH 3 43 CH 3 44 CH 3 45 CH 3 46 CH 3 47 CH 3 48 CH 3 49 CH 3 50 CH 3 51 CH 3 52 CH 3 53 CH 3 54 CH 3 55 CH 3 56 CH 3 57 CH 3 58 CH 3 59 CH 3 60 CH 3 61 CH 3 62 CH 3 63 CH 3 64 CH 3 65 CH 3 66 CH 3 67 CH 3 68 CH 3 69 CH 3 70 CH 3 71 CH 3 72 CH 3 73 CH 3 74 CH 3 75 CH 3 76 CH 3 77 CH 3 78 CH 3 79 CH 3 80 CH 3 81 CH 3 82 CH 3 83 CH 3 84 CH 3 85 CH 3 86 CH 3 87 CH 3 88 CH 3 89 CH 3 90 CH 3 91 CH 3 92 CH 3 93 CH 3 94 CH 3 95 CH 3 96 CH 3 97 CH 3 98 CH 3 99 CH 40 CH 41 CH 42 CH 43 CH 44 CH 45 CH 46 CH 47 CH 48 CH 49 CH 50 CH 51 CH 52 CH 53 CH 54 CH 55 CH 56 CH 57 CH 58 CH 59 CH 60 CH 61 CH 62 CH 63 CH 64 CH 65 CH 66 CH 67 CH 68 CH 69 CH 70 CH 71 CH 72 CH 73 CH 74 CH 75 CH 76 CH 77 CH 78 CH 79 CH 80 CH 81 CH 82 CH 83 CH 84 CH 85 CH 86 CH 87 CH 88 CH 89 CH 90 CH 91 CH 92 CH 93 CH 94 CH 95 CH 96 CH 97 CH 98 CH 99
RÜCKANSICHT
gemini CM 29 OFF 10 ON FADER REVERSE XFADER OFF 10 ON CURVE CONTROL XFADER LOOSE 33 SHARP PMX-10 PERFORMANCE MIXER O INPUTS CH 2 31 OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 0 INPUTS CH 1 OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON O INPUTS CH 1 OFF 10 ON OFF 10 ON OFF 10 ON OFF 10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON OFF10 ON

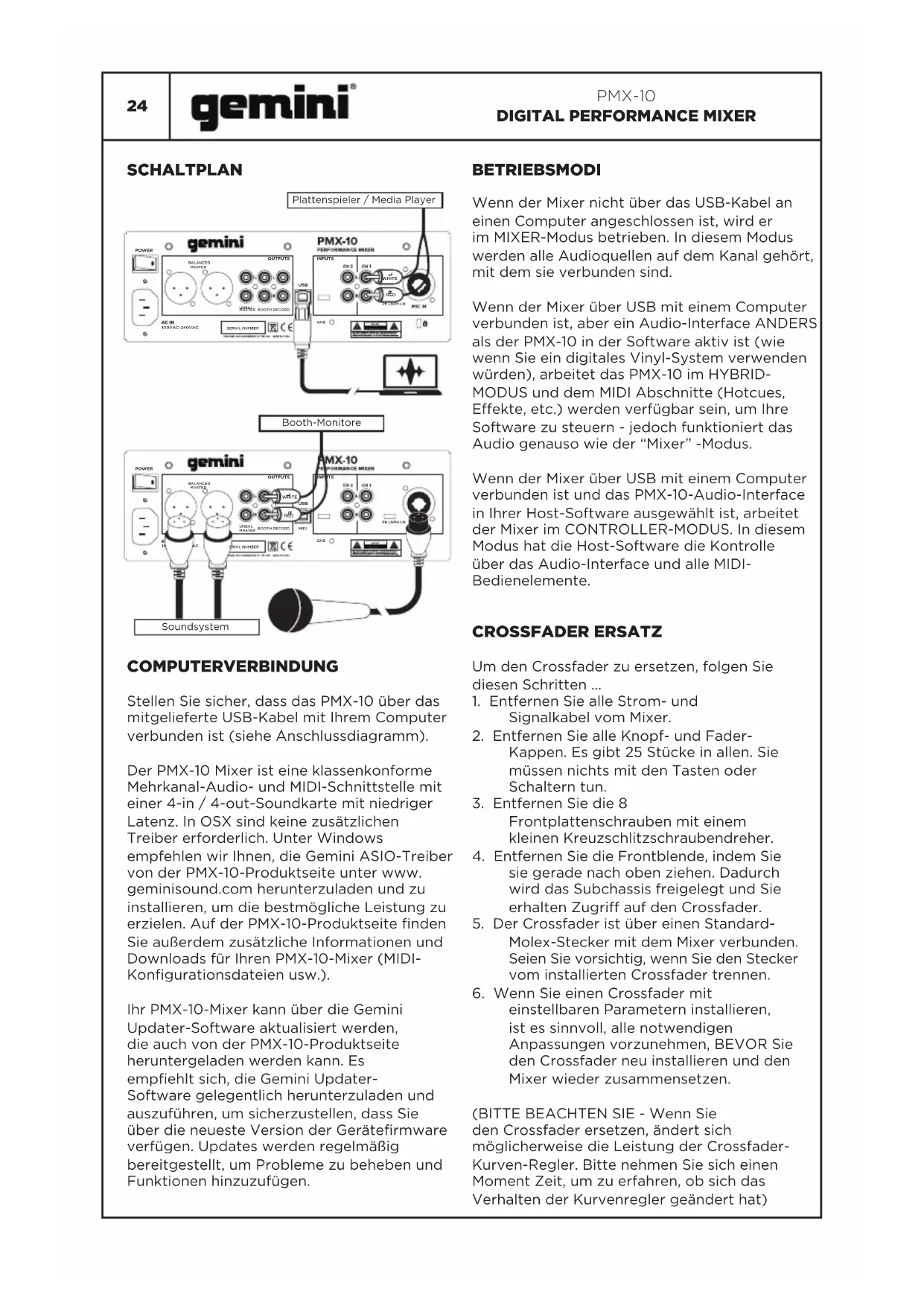

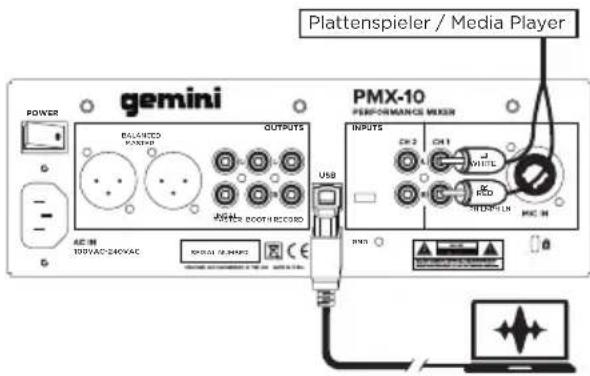

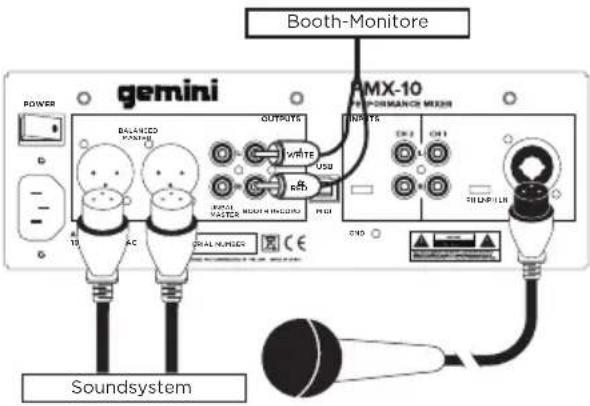

SCHALTPLAN

COMPUTERVERBINDUNG

Stellen Sie sicher, dass das PMX-10 über das mitgelieferte USB-Kabel mit Ihr dem Computer verbunden ist (siehe Anschlussdiagramm).

Der PMX-10 Mixer ist eine klassenkonforme Mehrkanal-Audio- und MIDI-Schnittstelle mit einer 4-in / 4-out-Soundkarte mit niedriger Latenz. In OSX sind keine zusätzlichen Treiber erforderlich. Unter Windows empfehlen wir Ihnen, die Gemini ASIO-Treiber von der PMX-10-Produktseite unter www.geminisound.com herunterzuladen und zuinstallieren, um die bestmögliche Leistung zu erzielen. Auf der PMX-10-Produktseite findsie außerdem zusätzliche Informationen und Downloads für ihren PMX-10-Mixer (MIDI-Konfigurationsdateien usw.).

Ihr PMX-10-Mixer kann über die Gemini Updater-Software aktualisiert werden, die auch von der PMX-10-Produktseite heruntergeladen werden kann. Es empfeht sich, die Gemini Updater-Software gelegentlich herunterzuladen und auszufahren, um sicherzustellen, dass Sie über die neuste Version der Gerätefirmware verfügbar. Updates werden regelmäßig bereitgestellt, um Probleme zu beheben und Funktionen hinzuzufugen.

BETRIEBSMODI

Wenn der Mixer nicht über das USB-Kabel an einen Computer angeschlossen ist, wird er im MIXER-Modus betrieben. In this Modus werden alle Audioquellen auf dem Kanal gehört, mit dem sie verbunden sind.

Wenn der Mixer über USB mit einem Computer verbunden ist, aber ein Audio-Interface ANDERS als der PMX-10 in der Software aktiv ist (wie wenn Sie ein digitales Vinyl-System verwenden wurden), arbeitet das PMX-10 im HYBRID-MODUS und dem MIDI Abschnittte (Hotcues, Effekte, etc.) werden verfügbar sein, um ihre Software zu steuern - jeder Funktioniert das Audio genauso wie der "Mixer" -Modus.

Wenn der Mixer über USB mit einem Computer verbunden ist und das PMX-10-Audio-Interface in Ihrer Host-Software ausgewähl ist, arbeitet der Mixer im CONTROLLER-MODUS. In this Modus hat die Host-Software die Kontrolle über das Audio-Interface und alle MIDI-Bedienelemente.

CROSSFADER ERSATZ

Um den Crossfader zu ersetzen, folgen Sie diesen Schritten ...
1. Entfernen Sie alle Strom- und Signalkabel vom Mixer.
2. Entfernen Sie alle Knopf- und Fader-Kappen. Es gibt 25 Stücke in allen. Sie müssen nichts mit den Tasten oder Schaltern tun.
3. Entfernen Sie die 8 Frontplattenschrauben mit einem kleinen Kreuzschlitzschraubendreher.
4. Entfernen Sie die Frontblende, indem Sie sie gerade nach oben ziehen. Dadurch wird das Subchassis freigelegt und Sie erhalten Zugriff auf den Crossfader.
5. Der Crossfader ist über einen Standard-Molex-Stecker mit dem Mixer verbunden. Seien Sie vorsichtig, wenn Sie den Stecker vom installierten Crossfader trennen.
6. Wenn Sie einen Crossfader mit einstellbaren Parametern installieren, ist es sinnvoll, alle notwendigen Anpassungen vorzunehmen, BEVOR Sie den Crossfader neu installieren und den Mixer wieder zusammensetzen.

(BITTE BEACHTEN SIE - Wenn Sie den Crossfader ersetzen,ändert sich möglicherweise die Leistung der Crossfader-Kurven-Regler.itte nehmen Sie sich einen Moment Zeit, um zu erfahren, ob sich das Verhalten der Kurvenregler geändert hat)

PMX-10 DIGITAL PERFORMANCE MIXER	gemini® 25
4. Entfernen Sie alle die Frontplatte 5. Zugriff auf den Crossfader 6. Umgänge Max 18 V Spitze zu Spitze	ANALOG SOURCE AUDIO IST VERUNFALLT Stellen Sie sichere, dass der korrekte Eingangspegel ausgewähl ist (LINE oder PHONO). MIKROFON IST NICTH HÖRBAR Erhöhen Sie MIC LEVEL, bis das Mikrofon hörbar ist. Überprüfen Sie, ob das angeschlossene Mikrofon ein dynamisches Mikrofon ist. AUDIO INTERFACE IST IN DER SOFTWARE NICTHTBAR Stellen Sie sichere, dass das USB-Kabel an den Mixer und Computer angeschlossen ist. Installieren Sie den Gemini ASIO-Treiber erneut. Stellen Sie sichere, dass das PMX-10-Audio-Interface in der Software ausgewähl ist. KEINE MIDI-GERÄTE VERFÜGBAR Überprüfen Sie, ob das USB-Kabel an den Mixer und Computer angeschlossen ist. Stellen Sie sichere, dass keine andere Anwendung die MIDI-Schnittstelle steuert.
FEHLERBEHEBUNG	Für alle anderen Fragen kontaktieren Sieitte den GEMINI-Support unter 1-844-GEMINI9 (wir sprechen nur Englisch)
GERÄT WIRD NICT EINGESCHALTET Überprüfen Sie, ob das Netzkabel fest an das Stromnetz und den Mixer angeschlossen ist. AUDIO IST VERSTERRT (ALLGEMEIN) Stellen Sie sichere, dass der Kanal GAIN richtig eingestellt ist. Stellen Sie sichere, dass der Pegel des Mixerkanals und des Master nicht rot ist. Stellen Sie sichere, dass die Computerressourcen nicht ausgeschöft sind (CPU, Arbeitsspeicher usw.).

MIDI-SPEZIFIKATION

STEUERELEMENTNAME	ART DER DATEN	MIDI-AUSGANG	MIDI-EINGANG
CH1 Hotcue 8 Knopf	Hinweis	ein - 90 01 7F / aus - 80 01 00	90 01 **
CH1 Probe 8 Taste	Hinweis	ein - 90 09 7F / aus - 80 09 00	90 09 **
CH1 Hotcue 7 Knopf	Hinweis	ein - 90 02 7F / aus - 80 02 00	90 02 **
CH1 Probe 7 Taste	Hinweis	ein - 90 0A 7F / aus - 80 0A 00	90 0A **
CH1 Hotcue 6 Knopf	Hinweis	ein - 90 03 7F / aus - 80 03 00	90 03 **
CH1 Probe 6 Schaltfläche	Hinweis	ein - 90 0B 7F / aus - 80 0B 00	90 0B **
CH1 Hotcue 5 Knopf	Hinweis	ein - 90 04 7F / aus - 80 04 00	90 04 **
CH1 Probe 5 Taste	Hinweis	ein - 90 OC 7F / aus - 80 OC 00	90 °C **
CH1 Hotcue 4 Knopf	Hinweis	ein - 90 05 7F / aus - 80 05 00	90 05 **
CH1 Probe 4 Taste	Hinweis	ein - 90 OD 7F / aus - 80 OD 00	90 OD **
CH1 Hotcue 3 Knopf	Hinweis	ein - 90 06 7F / aus - 80 06 00	90 06 **
CH1 Probe 3 Taste	Hinweis	ein - 90 OE 7F / aus - 80 OE 00	90 OE **
CH1 Hotcue 2 Knopf	Hinweis	ein - 90 07 7F / aus - 80 07 00	90 07 **
CH1 Probe 2 Taste	Hinweis	ein - 90 OF 7F / aus - 80 OF 00	90 OF **
CH1 Hotcue 1 Knopf	Hinweis	ein - 90 08 7F / aus - 80 08 00	90 08 **
CH1 Probe 1 Taste	Hinweis	ein - 90 20 7F / aus - 80 20 00	90 20 **
CH1 SAMPLE MODE Taste *	Hinweis	ein - 90 21 7F / aus - 80 21 00	90 21 **
CH1 HOTCUE MODE Taste *	Hinweis	ein - 90 22 7F / aus - 80 22 00	90 22 **
CH1 Loop On-Taste	Hinweis	ein - 90 23 7F / aus - 80 23 00	90 23 **
CH1 Loop-Größen-Encoder	CC (relativ)	B0 24 **	Keiner
CH1 Effekt 2 Knopf	CC (Absolut)	B0 25 **	Keiner
CH1 Effekt 2 Ein Knopf	Hinweis	ein - 90 26 7F / aus - 80 26 00	90 26 **
CH1 Effekt 1 Knopf	CC (Absolut)	B0 27 **	Keiner
CH1 Effekt 1 Taste	Hinweis	ein - 90 28 7F / aus - 80 28 00	90 28 **
CH2 Hotcue 8 Knopf	Hinweis	ein - 91 01 7F / aus - 81 01 00	91 01 **
CH2 Probe 8 Taste	Hinweis	ein - 91 09 7F / aus - 81 09 00	91 09 **
CH2 Hotcue 7 Knopf	Hinweis	ein - 91 02 7F / aus - 81 02 00	91 02 **
CH2 Probe 7 Taste	Hinweis	ein - 91 OA 7F / aus - 81 OA 00	91 OA **
CH2 Hotcue 6 Knopf	Hinweis	ein - 91 03 7F / aus - 81 03 00	91 03 **
CH2 Probe 6 Schaltfläche	Hinweis	ein - 91 OB 7F / aus - 81 OB 00	91 OB **
CH2 Hotcue 5 Knopf	Hinweis	an - 91 04 7F / aus - 81 04 00	91 04 **
CH2 Probe 5 Taste	Hinweis	ein - 91 OC 7F / aus - 81 OC 00	91 OC **
CH2 Hotcue 4 Knopf	Hinweis	ein - 91 05 7F / aus - 81 05 00	91 05 **
CH2 Probe 4 Taste	Hinweis	ein - 91 OD 7F / aus - 81 OD 00	91 OD **
CH2 Hotcue 3 Knopf	Hinweis	on - 91 06 7F / aus - 81 06 00	91 06 **
CH2 Probe 3 Taste	Hinweis	cin - 91 OE 7F / aus - 81 OE 00	91 OE **
CH2 Hotcue 2 Knopf	Hinweis	ein - 91 07 7F / aus - 81 07 00	91 07 **
CH2 Probe 2 Taste	Hinweis	ein - 91 OF 7F / aus - 81 OF 00	91 OF **
CH2 Hotcue 1 Knopf	Hinweis	on - 91 08 7F / aus - 81 08 00	91 08 **
CH2 Probe 1 Schaltfläche	Hinweis	ein - 91 20 7F / aus - 81 20 00	91 20 **
CH2 SAMPLE MODE Taste *	Hinweis	ein - 91 21 7F / aus - 81 21 00	91 21 **
CH2 HOTCUE MODE Taste *	Hinweis	ein - 91 22 7F / aus - 81 22 00	91 22 **
CH2 Loop On-Taste	Hinweis	ein - 91 23 7F / aus - 81 23 00	91 23 **
CH2 Loop-Größen-Encoder	CC (relativ)	B1 24 **	Keiner
CH2 Effekt 2 Knopf	CC (Absolut)	B1 25 **	Keiner
CH2 Effekt 2 Ein Knopf	Hinweis	ein - 91 26 7F / aus - 81 26 00	91 26 **
CH2 Effekt 1 Knopf	CC (Absolut)	B1 27 **	Keiner
CH2 Effekt 1 Taste	Hinweis	ein - 91 28 7F / aus - 81 28 00	91 28 **
Laden Sie die CHI-Taste	Hinweis	ein - 94 40 7F / aus - 84 40 00	94 40 **
Laden Sie die CH2-Taste	Hinweis	ein - 94 41 7F / aus - 84 41 00	94 41 **
Track Search Encoder (TURN)	CC (relativ)	B4 42 **	Keiner
Track Search Encoder (PUSH)	Hinweis	ein - 94 42 7F / aus - 84 42 00	Keiner
Browser Zurück-Taste	Hinweis	ein - 94 43 7F / aus - 84 43 00	94 43 **
Master Lautstärkeregler	CC (Absolut)	B4 50 **	Keiner
Standlautstärkeregler	CC (Absolut)	B4 51 **	Keiner
Mic Lautstärkeregler	CC (Absolut)	B4 52 **	Keiner
Cue Split-Knopf	CC (Absolut)	B4 53 **	Keiner
Cue Lautstärkeregler	CC (Absolut)	B4 54 **	Keiner
Überblender	CC (Absolut)	B4 60 **	Keiner
CH1 Lautstärkeregler	CC (Absolut)	B0 31 **	Keiner
CH1 Cue-Taste	Hinweis	ein - 90 32 7F / aus - 80 32 00	90 32 **
CH1 Filterknopf	CC (Absolut)	B0 33 **	Keiner
CH1 Low EQ Knopf	CC (Absolut)	B0 34 **	Keiner
CH1 Mittlerer EQ-Regler	CC (Absolut)	B0 34 **	Keiner
CH1 Mottlerer EQ-Regler	CC (Absolut)	B1 36 **	Keiner
CH1 Hoch EQ Knopf	CC (Absolut)	B0 36 **	Keiner
CH1 Verstärkungsregler	CC (Absolut)	B0 37 **	Keiner
CH2 Lautstärkeregler	CC (Absolut)	B1 31 **	Keiner
CH2 Cue-Taste	Hinweis	ein - 91 32 7F / aus - 81 32 00	91 32 **
CH2 Filterknopf	CC (Absolut)	B1 33 **	Keiner
CH2 Low EQ Knopf	CC (Absolut)	B1 34 **	Keiner
CH2 Mittlerer EQ-Regler	CC (Absolut)	B1 35 **	Keiner
CH2 Hoher EQ-Knopf	CC (Absolut)	B1 36 **	Keiner
CH2 Verstärkungsregler	CC (Absolut)	B1 37 **	Keiner
CH1 PAD-MODUS	CC (Absolut)	Keiner	BO 40 **
CH2 PAD-MODUS	CC (Absolut)	Keiner	B1 40 **
CH1 EIN / AUS	CC (Absolut)	B0 41 **	Keiner
CH2 FIN / AUS	CC (Absolut)	B1 41 **	Keiner
CH1 LOSE / SCHARF	CC (Absolut)	B0 42 **	Keiner
CH2 LOSE / SCHARF	CC (Absolut)	B1 42 **	Keiner
XFADER UMKHEREN	CC (Absolut)	B4 71 **	Keiner
CURVE XFADER Knopf	CC (Absolut)	B4 72 **	Keiner

RGB-FARBTABELLE (MIDI)

\*\* ZUSATZLiche BEMERKUNGEN

Siche RGB-Farbkarte

Siehe RGB-Farbarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siene RGB-Farbkarte

Siehe RGB-Farbkarte

Siene RGB-Farbkarte

Siehe RGB-Farbkarte

00 = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNELL BLINKEN / 7F = EIN

00 = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNELL BLINKEN / 7F = EIN

OO = AUS / O1 = EIN / O2 = LANGSAM BLINKEN / O3 = SCHNELL BLINKEN / 7F = EIN

00 = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNEELL BLINKEN / 7F = EIN

OO = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNELL BLINKEN / 7F = EIN

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Earthkarte

Siehe RGB-Earthkarte

Siehe RGB-Farbkarte

Siehe RGB-Earbkarte

Siehe RGB-Earthkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

Siehe RGB-Farbkarte

OO = AUS / 01 = FIN / 02 = LANSAM BLINKEN / 03 = SCHNELL BLINKEN / 7E = FIN

OO = AUS / 01 = EIN / 02 = LANSAM BLINKEN / 03 = SCHNELL BLINKEN / 7E = EIN

QQ = AUS /Q1 = FIN /Q2 = LANSAM BLINKEN /Q3 = SCHNELL BLINKEN /7F = FIN

OO = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNELL BLINKEN / 7F = EIN

OO = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNELL BLINKEN / 7F = EIN

OO = AUS / 01 = EIN / 02 = LANSAM BLINKEN / 03 = SCHNELL BLINKEN / 7E = EIN

OO = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNELL BLINKEN / 7E = EIN

Kein MIDI-Feedback

00 = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNELL BLINKEN / 7F = EIN

OO = AUS / 01 = EIN / 02 = LANSAM BLINKEN / 03 = SCHNELL BLINKEN / 7F = EIN

00 = AUS / 01 = EIN / 02 = LANGSAM BLINKEN / 03 = SCHNELL BLINKEN / 7F = EIN

00-Hotcues,01-Proben

00-Hotcues,01-Proben

OO-AUS,7F-EIN

OO-AUS,7F-EIN

OO-LOSE,7F-SCHARF

OO-LOSE,7F-SCHARF

OO-AUS,7F-EIN

WERT FARBE

OO Aus
01 Festes Grun
02 Grün Blinkend
03 Solides Rot
04 Rot Blinkend
07 Festes Blau
08 Blau Blinkend
OB Festes Gelb
OC Blinkt Gelb
OF Solid Hellblau
20 Blinkt Hellblau
25 Solide Magenta
26 Magenta Blinkend
2D Festes WeiB
2E Blinkt WeiB
