Produkttyp	Mehrkanal-AV-Receiver
Marke	Arcam
Modell	AVR31
Ausgangsleistung (2 Kanäle, 8 Ω)	120 W (70 Hz – 70 kHz, < 0,02% THD)
Ausgangsleistung (7 Kanäle, 8 Ω)	100 W (1 kHz, 0,2% THD)
Anzahl der verstärkten Kanäle	7
HDMI-Eingänge	7 HDMI 2.1-Eingänge (40 Gbit/s, HDCP 2.3)
HDMI-Ausgänge	2 Ausgänge (davon einer mit eARC)
Surround-Audioformate	Dolby Atmos, DTS:X, Auro-3D, IMAX Enhanced
MQA-Dekodierung	Ja (Master Quality Authenticated)
Integriertes Radio	FM und DAB/DAB+
Netzwerkkonnektivität	Ethernet, Wi-Fi, Bluetooth
Drahtloses Streaming	AirPlay 2, integriertes Chromecast, Spotify Connect
Analoge Audioeingänge	7 Stereoline-Eingänge (Cinch), 1 AUX-Eingang (3,5 mm)
Vorverstärkerausgänge	11.2 Kanäle (XLR für AV41, Cinch für AVR31)
Kopfhörerausgang	Klinke 3,5 mm, 32-600 Ω
Automatische Kalibrierung	Dirac Live EQ (über mitgeliefertes Mikrofon)
Abmessungen (B × T × H)	433 × 425 × 171 mm
Nettogewicht	18,1 kg
Stromversorgung	110-120 V oder 220-240 V, 50-60 Hz
Maximale Leistungsaufnahme	1,5 kW
Leistungsaufnahme im Standby	< 0,5 W

Häufig gestellte Fragen - AVR31 ARCAM

Wie schließe ich Lautsprecher an den AVR31-Receiver an?

Verwenden Sie die Schraubklemmen auf der Rückseite. Verbinden Sie das rote Kabel (+) des Lautsprechers mit der roten Klemme des Receivers und das schwarze Kabel (-) mit der schwarzen Klemme. Achten Sie darauf, dass die Adern sich nicht berühren, um einen Kurzschluss zu vermeiden. Für Bi-Amping entfernen Sie die Metallbrücken der Lautsprecher und verwenden Sie die hinteren Surround-Kanäle.

Wie starte ich die automatische Lautsprecherkonfiguration?

Schließen Sie das mitgelieferte Mikrofon an, gehen Sie dann im Menü zu Grundeinrichtung > Automatische Lautsprecherkonfiguration. Folgen Sie den Anweisungen auf dem Bildschirm. Der Receiver sendet Signale und passt Pegel, Abstände und Filter über Dirac Live an.

Wie verbinde ich den Receiver mit dem WLAN?

Befestigen Sie die mitgelieferten WLAN-Antennen. Gehen Sie im Menü zu Netzwerkverbindung und wählen Sie Ihr WLAN aus. Geben Sie das Passwort ein. Sie können auch ein Ethernet-Kabel für eine kabelgebundene Verbindung verwenden.

Was tun, wenn der Ton nur aus bestimmten Lautsprechern kommt?

Überprüfen Sie, ob die Quelle mehrkanalig ist (Dolby Digital, DTS). Stellen Sie sicher, dass der Decodierungsmodus nicht auf Stereo eingestellt ist. Stellen Sie sicher, dass alle Lautsprecher im Konfigurationsmenü als Vorhanden eingestellt sind. Testen Sie mit einer Disc, die in 5.1 oder 7.1 codiert ist.

Wie aktualisiere ich die Firmware des Receivers?

Über das Netzwerk: Gehen Sie zu Erweitertes Menü > Nach Update suchen. Oder über USB: Laden Sie die Firmware von arcam.co.uk herunter, kopieren Sie sie auf einen USB-Stick, schließen Sie ihn an den USB-Anschluss auf der Rückseite an und folgen Sie den Anweisungen im erweiterten Menü.

Wie programmiere ich die Universalfernbedienung zur Steuerung anderer Geräte?

Drücken Sie gleichzeitig die Modustaste (z.B. AV) und die Taste 1 für 3 Sekunden. Geben Sie den 3-stelligen Code Ihres Geräts ein (siehe Codetabellen am Ende des Handbuchs). Wenn das Gerät ausgeht, bestätigen Sie mit der Modustaste. Sie können auch die automatische Suche oder das Lernen verwenden.

Welche Audioformate werden vom AVR31 unterstützt?

Er unterstützt Dolby Atmos, DTS:X, Auro-3D, IMAX Enhanced, MQA sowie PCM, Dolby TrueHD, DTS-HD Master Audio usw. Für Stereo-Quellen kann er Surround-Modi wie Dolby Surround und DTS Neural:X anwenden.

Wie wechsle ich zwischen dem Stereo-Direct-Modus und den Surround-Modi?

Drücken Sie die DIRECT-Taste auf der Vorderseite oder der Fernbedienung, um den Stereo-Direct-Modus (reiner analoger Pfad, keine Verarbeitung) zu aktivieren. Um zum Surround-Modus zurückzukehren, drücken Sie MODE und wählen Sie den gewünschten Modus (Dolby Atmos, DTS:X usw.).

Wie stelle ich die Lippen-Synchronisation (Audio/Video) ein?

Drücken Sie die SYNC-Taste auf der Fernbedienung. Verwenden Sie die Navigationstasten ▲/▼, um die Audioverzögerung anzupassen, bis der Ton mit dem Bild synchron ist. Drücken Sie erneut SYNC, um zu verlassen.

Was tun, wenn der Receiver nicht einschaltet?

Überprüfen Sie, ob das Netzkabel eingesteckt und die Steckdose unter Spannung ist. Stellen Sie sicher, dass der Netzschalter auf der Vorderseite gedrückt ist. Wenn die Leuchte rot ist, befindet sich das Gerät im Standby: Drücken Sie eine beliebige Taste (Lautstärke, Quelle), um es zu aktivieren. Wenn nichts passiert, trennen Sie das Gerät für 10 Sekunden vom Strom und schließen Sie es wieder an.

BEDIENUNGSANLEITUNG AVR31 ARCAM

Vielen Dank und herzlichen Glückwunsch...

...zum Kauf Ihres HDA-Recelvers van Arcarn.

Arcam stellt seit mehr als 30 Jahren hochwertige Audiktkomponenten her. Diese Receiver sind die neusten Receiver einer langen Reihe ausgezeichneter Hi-Fi Geräte. Das Design der HDA-Serie beruht, auf der gesamten Erfahrung Arcams als einer der angesehensten englischen Hersteller von Audio-Produkten und gehört zu den bisher besten Produkten Arcams - entwickelt und gebaut um Ihnen jahrelanges Hö- und Seilverpplägen zu berehen.

Dieses Handbuch bietet eine detaillierte Anleitung zur Bedienung Ihres Receivers. Es enthält Hinweise zum Einrichten und Betriebund stellt abschließend Informationen zu den weitererten Funktionendes Gerätes zu Verfügung. Das Inhaltsverzeichnis auf dieser Seite zeigt Ihnen welche Abschnitte von besonderem Interesse für Sie sind.

Wir hoffen, dass Ihnen Ihr HDA Receiver viele Jahre lang Freude bereiten wird. Im unwahrscheinlichen Fall eines Produktfehlers bzw. wenn Sie Interesse an zusätzlichen Informationen über Arcam Produkte haben, steht Ihnen unser Händelernez gerne zur Verfügung. Weitere Informationen finden Sie auch auf der Website von Arcam unter www.arcam.co.uk.

Das HDA-Entwicklungsteam

Inhalt

Willkommen DE-2

Bevor Sie beginnen... DE-4

Verwendete Markenzeichen DE-6

Anschlüsse und Bedienelemente auf der Rückseite DE-7

Audio-/Videoanschlüsse DE-8

Anschlussplan DE-10

Radio- und Drahtlos-Audioanschlüsse DE-11

Andere Anschlüsse DE-12

Lautsprecher DE-13

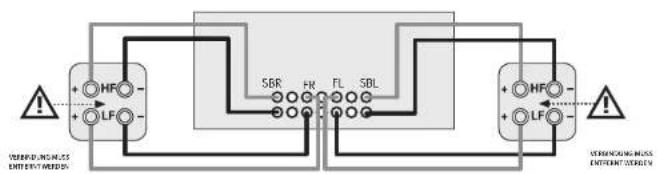

Anschluss der Lautsprecher DE-14

Inbetriebnahme DE-15

Erweitertes Menü auf der Gerätefront DE-16

Aktualisieren der Firmware via USB DE-16

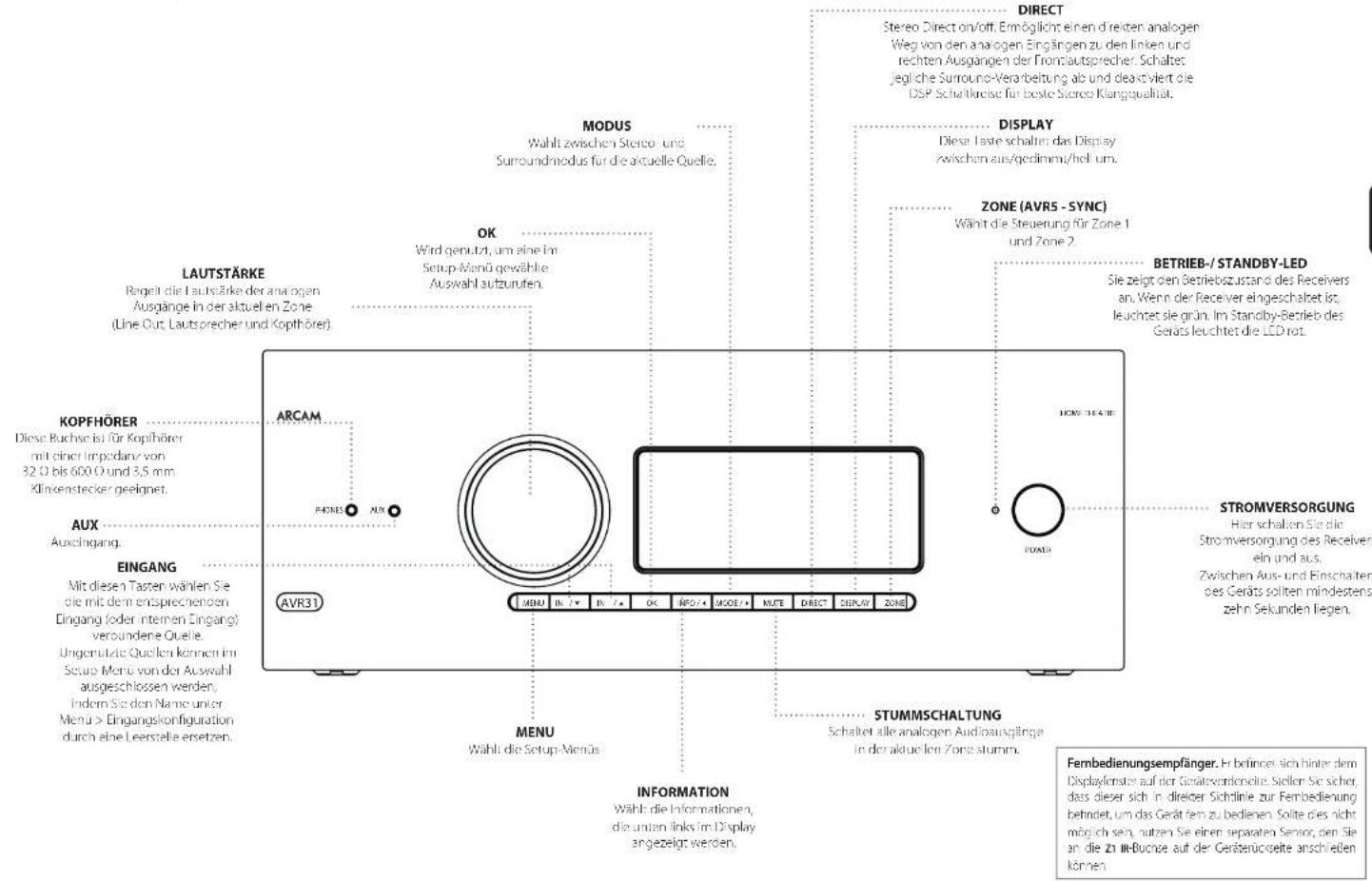

Bedienung am Gerät DE-17

Fernbedienung DE-18

Benutzerdefinierte Anpassung der Fernbedienung DE-20

Grundlegende Einstellungen DE-27

Automatische Lautsprecher-Einstellung DE-28

Setup-Menü DE-29

Verbindung mit einem Netzwerk DE-34

Dekodiermodi DE-35

Tuner-Bedienung DE-37

Störungserkennung DE-38

Technische Daten DE-40

Weltweite Garantie DE-42

Aufstellung durch den Fachhändler?

Für den Fall, dass der Receiver durch eine/ n qualifizierlei/n Arcen Handler/ in als Komponente Ihrer H-ri Anlage aufgesielt und eingerichtet wurde, können Sie die Kapitel zur Aufstellung und zum Setupes Handbuchs Überspringen und dire lt mit der Kapiteln zur Bedienung beginnen. Blüte nutzen Sie das Inhaltsverzeichnis, um zu dem entsprechenden Kapitel zu gelangen.

Eigenständige Installation?

Der Receiver ist eine leistungsstarke und hochentwickelte AV-Komponente. Wenn Sie das Gerät eigenständig installieren, empfehlen wir ihren dieses Handbouch sorgfältig zu lesen, bevor Sie beginnen. Die richtige Lautsprecherkontfiguration und Lautsprecherplatierung sind beispielsweise ein Schlüssel dafür, dass Sie Ihren Receiver optimal nutzen können und alle Systemkomponente harmon sich zusammenarbeiten.

Bevor Sie beginnen...

ARCAM HOMETHEATRE PHONES AUX AVR31 MENU IN-/- IN+/- OK INFO/ < MODE/ > MUTE DIRECT DISPLAY ZONE POWER

Arcam HDA-Receiver

Die Receiver sind qualitativ hochwertige Hochleistungs-Helminkoprozessoren und Verstärker, die nach den Qualitäts-, Design- und Prokussionsstandards von Arcam hergestellt werden. Sie verbinden digitale Verarbeitung mit Hochleistungs Audio- und Vidokomponenten und bildern konkurrenzloses Home Entertainment Center.

Die Receiver ermöglichen neben der Nutzung und Steuerung der internen UKW- und DAB+Radios sowie Netzwerk Audioquellen die Nutzung und Steuerung von sieben Analog- und sechs Digitalaudioquellen, wodurch die Modelle ein idealer Hub für sowohl Heimkinoanlagen als auch Zwe-Kana-Stereosysteme sind.

Weil viele dieser Quellgeräte auch Vidcosignals generieren können, verfügt der Receiver über eine Sendqualitätsumschaltung für HDMI-Video-/Audiognisie (7 x HDMI2.1 @ 40Gchivs, HDCP23). Die Bedienung des Receivers ist entweder über die Taster des Bedientfeldes auf der Gerätevorderseite, über die IR-Fernbedenung, über

das Netzwerk (Ethernet) oder über die RS-232-Schnittstelle möglich.

De mit dem Receiver gelieferte Mehrgeräte-Fernbedierung ist eine leicht zu handhabende universelle Fernbedierung mit Lemfunktion, mit der ein vollständiges System bednet werden kann, wenn Sie sie einmal programmiert haben. Sie kann anhand ihrer umfangreichen Code-Bibliothek zur Steuerung von CD- und BD-Playern, PVRs, Fernsehrgeräten oder anderen Gesäden programmiert werden.

Die Receiver Installation in Ihrem Höraum ist ein wichtiger Vorgang, der bei jedem Schritt Sorgfalt erfordert. Aufgrund dessen sind die Informationen zur Installation Ihres Gerätes sehr umfangreich, und sollten aufmerksam befolgt werden, um herausragendes Ergebnis zu erziehen.

Der Receiver wurde entwickelt, um ein Leistungsniveau zu erzeugen, das Musik und Filme wahrhaftig zum Leben erwecken lässt.

Aufstellen des Geräts

Platzieren Sie das Gerät auf einem eben festen Untergrund und vermeiden Sie direkte Sonneneinstrahlung, sowie Hitze- und Feuchtigkeitsquellen.

☐ Stellen Sie den Receiver nicht auf Erdstufen od andere Wärmequellen.

☐ Stellen Sie den Verstärker nicht in ein geschlossen Bücherregal oder einen Schrank, es sei denn, es ist für ausreichende Belüftung gesorgt (siehe Seite EN-2). Der Receiver wird während des bestimmungsgemäßen Betriebs warm.

- Stellen Sie kein anderes Gerät oder einen Gegenstar auf den Verstärker, da dies die Luftzirkulation um den Kühlkörper behindem kann, und der Verstärker dadurch überhützt. (Hin auf dem Verstärker abgestelltes Gerät würde ebenfalls überhützen.)

Vergewissein Sie sich, dass der Infrarotempfang im Display auf der Gehäusefront nicht verdeckt wird, andernfalls kann dies die Funktion der Herbedienung beeinträchtigen. Sollte eine Positionierung in Sichtweite nicht möglich sein, kann ein externer Infrarotempfänger an den entsprechenden Anschluss auf der Geräterrückseite (siehe Seite DE-34) angeschlossen werden.

☐ Stellen Sie keinen Plattenspieler auf dieses Cer Plattenspieler reagieren sehr empfindlich auf das von Netzteilen erzeugte Rauschen, das als Hintergrundbrummen zu hören ist, wenn sich der Plattenspieler zu dicht am Gerät befindet.

Netzanschluss

Der Verstärker wird mit einem Netzkabel mit vergassener Netzstecker geliefert. Überprüfen Sie, dass das mätgelieerde Kabel mit Ihrem Anschluss kompatibel ist – falls Sie ein neues Netzkabel benötigen, wenden Sie sich bitte an Ihren Arcam-Händler.

Falls Ihre Netzenschlusspannung oder das Netkabel nicht übereinstimmen, wenden Sie sich sofort an Ihren Arcam-Händler.

Für den Betrieb des Receivers können Sie zwischen einer Versorgungsspannung von 220 – 240 V (Schalterstellung 230 V) und 110 – 120 V (Schalterstellung 115 V) umschalten.

BHINWEIS: Vergewisern Sie sich, dass der Receiver ausgeschaltet und das Nezklabel abgezogen ist, bevor Sie die Stellung des Schalters zur Umschaltung der Versorgungsspannung ändern.

Stecken Sie ein IEC Stecker des Netzkabels in die Netzbuchse auf der Rückseite des Verstärkers, so class dieser fest sitzt. Schließen Sie das andere Ence des Kabels an eine Steckdose an und schalten Sie diese, falls rötig, ein.

Sie können den Receiver mit Hilfe des Hin/Aus Schalters am Bedienfeld auf der Gerätevorderseite einschalten. Wenn der Receiver eingeschaltet ist, leuchtet die LED am Bedienfeld auf der Gerätevorderseite weiß.

Standby-Betrieb

Sie können den Receiver mit Hilfe der O-Taste auf der Fembedienung in den Standby-Modus schalten. Im Standby-Modus leuchtet die LED am Bedienfeld auf der Gerätevordersete rot und der Stromverbrauch beträgt (bei Standardeinstellungen) weniger als 0,5 Wall.

Während des Standby Betriebs is, es möglich, dass ein leichtes Brummen des Netztrafos innerhalb des Verstärkers wahnehmbar bleibt. Dies ist absolut: normal. Wenn das Gerät längere Zeit nicht benutzt wird, empfehlen wir es denroch vom Netz zu trennen, um Energie zu sparen.

Verbindungskabel

Wir empfehlen den Einsatz hochwertiger abgeschirmter Kabel, die für diese spezielle Anwendung entwickelt wurden. Andere Kabel verfügen über andere Impedanzen, die die Leistung Ihres Systems verringern (verwenden Sie z.B. keine für Video vorgesehenen Kabel zur Übertragung von Audiosignaln). Alle Kabel sollten so kurz wie möglich gehalten werden.

Bei der Verkabelung der Geräte sollten Sie darauf achten, dass das Netzkabel so weit wie möglich von der Audiokabeln entfernt ist. Andernfalls kann es zu unerwünschtem Rauschen in den Audiosignalen kommen.

Informationen zu Lautsprecherkabeln finden Sie im Kapitel „Lautsprecher“, beginnend auf Seite DE-14.

Funkinterferenzen

Der Receiver ist ein Audiogerät, das Mikroprozessoren und andere digitale Elektronikbauteile enthält. Jedes Modell entspricht den höchsten Anforderungen hinsichtlich der elektromagnetischen Verträglichkeit.

Dies ist ein Produkt der Klasse A. Im häuslichen Gebrauch kann das Produkt Funkinterferen/er verursachen, wogegen der Nutzer, wenn nötig, angemessene Maßnahmen ergreiter kann.

Wenn der Receiver den Radio- oder Fernsehempfang stören sollte (was Sie durch Ein- und Ausschalten des Receivers feststellen können), dann führen Sie nachstehende Schritte durch:

☐ Richten Sie die Empfangsantenne des betroffenen Geräts neu aus oder verlegen Sie das Antennenkabel des betroffenen Geräts so weit wie möglich entfernt vom ARCAM Receiver und dessen Verkaufelung.

Stellen Sie das betroffene Gerät unter Beachtung des ABCAM-Recivers an einem anderen Platz auf.

☐ Schließen Sie das betroffene Gerät und den Receiver an unterschiedlichen Netsteckdosen an.

Sollte das Problem weiterhin bestehen, wenden Sie sich bitte an Ihren Arcam Händler.

Verwendete Markenzeichen

Delby AtmosDelby AudioInsgesamt undDelby Vision	Dolby Vision, Dolby Atmos, Dolby AudioInsgesamt unter Liezen von Dolby Laboratories, Dolby, Dolby Vision, Dolby Atmos, Dolby Audio und das DoppelHD-Symbol sind eingetragene Warenzeichen von Dolby Laboratories.
DTS-X®Für DTS-Pontote sichte http://atentast.com, Horzostelt unter der Liezen der DTS-Licensing Limited DTS, als Symbol, DTS in combinierten nach dem Symbol, DTSX und das DTS-Logo sind eingetragene Warenzeichen oder sluktion von DTS, Inc. in den Vereinigten Staaten und/oder anderen Ländern in DTS, Inc. Alle Rechte vorsenhalten.
DTS VIRTUAL-XTM[IMAGE]	DTS Virtual-XTM[IMAGE]Für DTS-Pontote Heite http://patentas.com, Helzgestellt unter der Liezen der DTS-Licensing Limited DTS, das Symbol, DTS zusammen im dem symbol, virtual x, und das DTS-Virtual xLogo sind eingetragene Warenzeichen und/oder anderen Ländern, DTS, Inc. In den Vereinigten Staaten und/or anders Ländern, DTS, Inc. Alle Rechte vorsenhalten.
IMAX ENHANCED	IMAX® & DTS®-Eingestellt unter Liezen der IMAX Corporation MAX® ist eine eingetragene Markt der IMAX Corporation in den USA (inkw. anderen Ländern für DTS-Pontete, jede http://patentas.com, Helzgestellt unter der Liezen der DTS-Licensing Limited DTS, das Symbol sowie DTS und das Symbol zusammen sind eingetragene Markt und/oder Markon von DTS, Inc. in den USA oder anderen Ländern, DTS, Inc. Alle Rechte vorsenhalten.
AURO30®	Auro-30®-Auto-30® is: Ein eingetragenes Warenzeichen von Auto Technologies.
	AAC/AAC Plusax Plus in ein Warenzeichen von Coding Technologies. Weitere informationen indien Sie unter http://odtech.vhoast.noris.net.
HDMI	IDMI, das HDMI-ogo und die High-Intrator Wurmedia-Schmittlete sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC
Bluetooth®	Die wortmarkt Bluetooth® sowie durch Logos sind eingetragene Warenzeichen im Acstiz von Bluetooth SIG, Inc. und kolliche Benutzung dieser Warenzeichen durch HARMAN International Industries Incorporated erfolgt unter Liezen Anders Markon und Rediktarinen sind warenzeichen der jeweiligen genüfmeter.

Qualcomm' opX HD	Qualcomm ist in den Vorrigier Staaten und anderer Ländern angefragens Warenzschalt von Qualcomm. Incorporated opX it ein in dem Vereinigten Staaten und anderen Ländern angelegene Warenzeichen von Apple Inc. Auto Store ist ein Dienstleistungszahlen von Apple Inc. AirFly 2 Funktion auf iPhone, iPad und iPod touch mit iOS 11.4 oder höher. Voc mit OS X Mountain Lion oder höher und einem FC mit Tunes 10.2.2 oder höher.
Apple, AirFly und das AirFly Logo, iPad, iPhone und iPad sind in den Vereinigten Staaten und anderen Ländern angelegene Warenzeichen von Apple Inc. Auto Store ist ein Dienstleistungszahlen von Apple Inc. AirFly 2 Funktion auf iPhone, iPad und iPod touch mit iOS 11.4 oder höher. Voc mit OS X Mountain Lion oder höher und einem FC mit Tunes 10.2.2 oder höher.
WiFi CERTIFIED	Das Logo WHI CERTIFIED ist ein Zeitfeizungszahlung von Wi-Fi Alliance.
	Gocolo: Google Play Chromoszt und wütte in Anzahlung stehende Markon sind Landelskarten vom Google (HC) Die Inégrine Chromoszt erkladet u. U (H). Abdomenungs: Google Assistant benötigt eine Immater Veränderung und seit in ähnigen Ländern und Sachan nicht zur Verfügung. Verfügbareit und Reaktion bestimmter Funktionen und Dentsis sind geläte, dientstätigungs und notverbindungs und sehen u. U nicht in aller Beginnen zur Verfügung. Die Steuerung bestimmtes Gewöte bei Ihnen zu Haune eindert kampalte Smart-Gesäte. Göbi werden Abnormen- ter Dienststätigungen und Anwendungen notwendig und zusätzliche Bestimmungen. Zusatzbedingungen und/oder Anserungen wurde u. U angewonzen.
viLunch	Doses Produkt ist geschützt durch zusätzlichen Rechte des erfassen Eigentums durch H&Vs und Bridgaco. Die Betrutzung oder Veräußer dienten Technologie auflei ballierten Geraß ist ohne Geschäft von KMS und BridgeCo oder einer autorisierten Vertratierung verbindiert.
MP3	MP3: eye-1 Audio-Debridierungs-Technologie Küberien vom Kaufender Berat und Stocken Multi-mler.
	Leveren:Die Scoilly Software unterliegt der Lizenzen von Deranzierlen, der Seiner Index:https://developer.spotify.com/legal/third-party/licenses/

FLAC	LLAC Dekader Copyright © 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 Josh Calfson
	Vermarktung und Betzung in jeglicher Form sind erautiv, wenn folgende Bedingungen erfolkt werden.
	Del der Vermarktung und Verwaltung des Quelzahlen auswerten Copyright/Verwaltung, diese Date der Bedingungen und der Folgende Beltragsauschluss inschlossen werden.
	Wertowvortreie in bilanzi Form muss die auf Kopenschutzverreichbarung erfolkt, und die Liste der Bedingungen, der folgenden Beltragsauschnitt und/oder andere Materialien mit der Versicherung weitergehen.
	Weber der Namen der Xichong Foundation nach die Namen, ihre Vertriegen dürfen eine vorreihige Gewährigung benutzt werden, um von dieser software abgelatete Produkte zu bewersen.
	DIETE SOFTWARE WITH SO WE SI IN ZON VARIOLUNG CLS ILL DUCHI DIPLIC LUNA BUR UND VIRBILIKAGLN UND JUDL FORM DEF ZUSCHERUNG DER ALBEVINEN BERRACHSTAUJISLOCKEBT ST. EINGESCLOSEN FÜR DN PUGRICHEREN VITWENDGOWZPOCK IN KENSIN FAUL ANANIIE THE FOUNDATION LODER HRT VERITRIKCIEN LATRATI GAVAC IT WARDEN FOR DIRKTE OFER IRIDRYKT, TOLY, COTER SPENTI IT SCHADEN EINGESCLOSEN BERIN NICT DAURA BECHRANKT DIEZKAFFHUNGVAON ESATIZUTRI ODER DIENSTELETUMGEN, DATAVERJUST, NUTZIGG, OBER VERBENSTAUSFALL, ODER DESCHAFTSUNTERRRECHUNGEN WE AUCH LIVNER REDGER, AUF EINE FORM, DEF HAUFARIST, OIN VIETAG DIRLE, TAI HEARLI, SCHADEN ITA IRASSIKENT ENG.SLOCKEN, NISTANDIN DUCH ASICHEL FORM DUF BERUZUNG DLSEN SOFTWARE.

MQA	MQA und das Logo mit der aktatischen We e sind eingetregene Marken von MQA Limited.© 2016

MQA ist eine preisgekrönte britische technologie, die den Klang der Original-Master-Aufnahme liefert. Die Master-MQA-Datei ist vollständig authentifiziert und klein genug zum Streamen oder Herunterlachen.

Desuchen Sie mqa.co.uk für weitere Informationen.

Arcam AVRs verfügt über die MOA-Technologie, mit der Sie MOA-Audiodateien und -Streams wiedergeben können und den Sound der ursprünglichen Master-Aufnahme liefern.

MQA oder MQA. Gibt an, dass das Produkt einen MQA-Stream oder eine MQA-Daniel dekordert und wiedergibt, und gibt die Herkunliany, um sichverzustellen, dass der Sound mit dem des Quellmaterials identisch ist.

MQA. zeigt an cass eine MQA Studio-Datei abgesioelt wird, die entweder vom Kürsler / Produzentien im Studio genchmigt oder vom Inhaber des Urheberrechts überprüft wurde

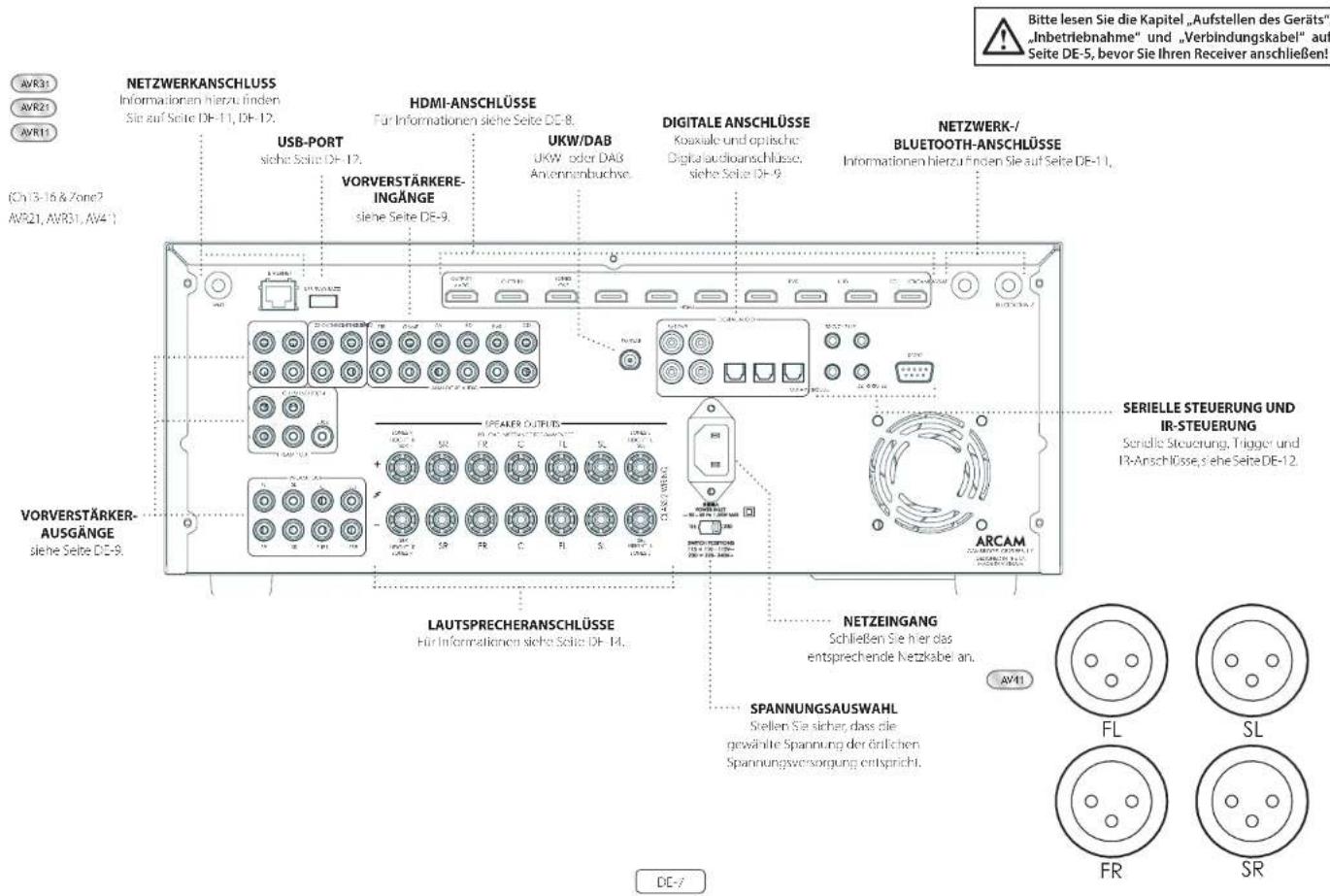

Anschlüsse und Bedienelemente auf der Rückseite

AVR31 AVR21 AVR11 (Ch 13-16 & Zone? AVR21, AVR31, AVR41) NETZWERKANSCHLUSS Informationen hierzu finden Sie auf Seite DE-11, DE-12. HDMI-ANSCHLÜSSE Für Informationen siehe Seite DE-8. USB-PORT siehe Seite DE-12. VORVERSTÄRKERE- INGÄNGE siehe Seite DE-9. UKW/DAB UKW oder DAB Anzennbuchse. DIGITALE ANSCHLÜSSE Koaxiale und optische Digital audioanschlüsse, siehe Seite DE-9. NETZWERK-/BLUETOOTH-ANSCHLÜSSE Informationen hierzu finden Sie auf Seite DE-11. SERIELLE STEUERUNG UND IR-STEUERUNG Serielle Steuerung, Trigger und IR-Anschlüssel, siehe Seite DE-12. VORVERSTÄRKER- AUSGÄNGE siehe Seite DE-9. LAUTSPRECHERANSCHLÜSSE Für Informationen siehe Seite DE-14. NETZEINGANG Schließen Sie hier das entsprechende Netzkabe an. SPANUNGSAUSWAHL Stellen Sie sicher, dass die gewählte Spannung der önlischen Spannungsworsorgung entspricht. DE-7 FL SL FR SR

Audio-/Videoanschlüsse

Btte lesen Sie die nachfolgenden Seiten, auf denen alle verfügbaren Anschlussmöglichkeiten für die Ein und Ausgänge erklar, werden, bevor Sie Ihren Recebeter an ihre vorhandenen Quellgerlöse und Launsprecher anschließen. Das „Launsprecher-Kassel gibt Auskunft, wie Sie diese anschließen können, ohne dass ihr Verstärker Schaden nimmt, und wie Sie diese bestmöglich ausstellen.

Allgemein

Die Eingänge sind benannt, um eine Zuordnung zu angeschlossenen Geräten zu erkennen (z. 0, 80 oder OHD) verfügen über eine identische Eingangsschaltung, deshalb gibt es keinen Grund nicht auch andere Geräte an einen der Anschluss anzuschließen. Wenn Sie zum Beispiel zwei DD-Player besten, und der AV-Eingang nicht genutzt wird, dann können Sie diesen mit dem AV-Eingang verbinden.

Wenn Sie eine Video-Quelle anschließen, muss deren Audioausgang mit dem entsprechenden Buchen verbunden werden. Wenn Sie beispielsweise einem Seidliten Empfangen an einen SATAudioeingang anschließen, muss die Audioverbindung an die SATAudioeingänge angeschlossen werden!

Anschlussanleitung

□ Achten Sie darauf, die Kabel soweit wie möglich entfernt von jeder Spannungsversorgung zu verlegen, um Brummen und andere Störgeräusche zu vermeiden.

HINWEIS: Sie müssen für jeden Eingang die „Video-“ und „Audio-Quelle“-Einstellungen entsprechend zum Verbindungstyp anpassen. (siehe „Input Config. (Konfigurleren der Eingänge)“ auf Seite DE-30).

HDMI-Anschlüsse

FESTPLATTENREKORDER, UHD, Blu-ray-Disc, Satellit, AV, SPIEL, SET-TOP-BOX

Verbinden Sie die HDMI-Video-Ausgänge Ihrer vorhandenen Geräte mit den entsprechenden HDMI-Fingängen.

Verbinden Sie diesen Ausgang mit dem HDMI-Videocingang Ihres Anzeigegeräts. Ausgang 1 ist mit HDMI eARC (Enhanced Audio Return Channel) kompatibel. Wenn Sie ein unterstützen Fernsehgerät besitzen, dann steht der Ton vom internen Ture des Fernsehgerats (e. B. Freeview, Freccat, CVS 1) über den Eingang „Display“ des Receivers zur Verfügung.

Verbinden Sie diese Eingänge mit den verfügbaren Digital-Ausgängen Ihrer Quellgeräte.

Über den Ausgang Z2 out HDMI können Sie den Receiver-Ausgang an ein System in einem zweiten Zimmer anschließen.

Analoge Vorverstärker- Ausgänge

Alle analogen Vorverstärker-Ausgänge sind gepuffert, haben eine geringe Ausgangs-Impedanz, sind auf Line-Pegel und folgen der Lautstärkeinstellung für Zone 1. Sie erlauben die Nutzung länger Kabel oder mehrerer paralleler Eingänge, wenn nötig.

Weitere Informationen zum Anschluss von Lautsprechern und zusätzlichen Endstufen finden Sie auf den Seiten DE-7 und DE-14.

Nehen den Phono-Vorverstärkerausgängen besirzt der AV41 XLR-Ausgänge für den Anschluss externer Verstärker.

Analoge Audio-Eingänge

Verbinden Sie die linken und rechten Eingänge mit den linken und rechten Ausgängen Ihrer Quellgeräte.

AUX-Eingang auf Geräte-Vorderseite

Der AUX-Eingang auf der Gerätefront kann mit einem 3,5 mm Stereokabel als analoger Eingang genutzt werden.

Kopfhöreranschluss PHONES auf Geräte-Vorderseite

Diese Buchse ist für Kopfhörer mit einer Impedanz von 32 Ω bis 600 Ω und 3,5 mm Klinkenstecker geeignet. Die Kopfhörerbuchse ist immer aktiviert, es sei denn, der Receiver ist stummingeschaltet.

Wenn ein Kopfhöre angeschlossen wird, werden die Lautsprecher- und Vorverstärker-Ausgänge automatisch stumm geschaltet.

Anschlussplan

Blu-ray Disc (BD) / DVD Player

Die Abbildung zeigt, wie Audi und Video Vorbindungen von einem typischen BD/DVD-Player hergestellt werden.

Benutzen Sie für den Betrieb immer den/die mit BD am Receiver gekennzeichnen Hingang/Hingänge, unabhängig davon, ob Sie HDMI-Anschlüsse, Digitanschlüsse oder Analoganschlüsse benutzen.

Satelliten-Receiver

Schließen Sie einen Satelliten Receiver auf die gleiche Weise entsprechend den durch den Satelliten-Receiver bereitgestellten Ausgängen an.

CD-Player

Verbinden Sie mit Hilfe eines hochqualitativen Verbindungskabels den digitalen Ausgang mit dem digitalen CD Eingang des Receivers und den analogen Ausgang mit den analogen CD Eingang des Receivers.

HINWEIS: Sie müssen für jeden Eingang die „Audioquelle“-Einstellung entsprechend zum Anschlusstyp anpassen. (siehe „Input Config. (Konfigurieren der Eingänge)“ auf Seite DE-30).

BCATE OUTPUT ARCAM HDMI OUT ANALOGUE AUDIO OUT DIGITAL AUDIO OUT COMPONENT VIDEO OUT BD/SAT CD

Radio- und Drahtlos-Audioanschlüsse

DAB/UKW-Anschluss

Der Receiver ist mit einem UKW und einem DAB/DAB-Empfängermodul ausgestätet. Weche Antenne Sie benötigen, nängt von Ihren Härvorlieben und den örtlichen Gegebenheiten ab.

Ihr Receiver kann Ihnen nur dann einen ausgezeichneten Radioemplang bieten, wenn das empfangene Signal gut ist. Probieren Sie die dem Gerät beillegenden Anternen aus. Sollen Sie sich in einem gut bis mitelmäßig versorgten Gebiet befinden, sollten diese für einen Grenpfang ausreichen. In schlecht versorgten Gebieten ist es möglich, dass Sie eine Außen-oder Dachanterne benötigen.

Wenden Sie sich dazu an Ihren Arcam-Händler oder Antennenpauexoerter für Ratschläge zu den örtlichen Empfangsbedingungen.

In gut versorgten Gebieten kann die mitgelieferte DAB/UKW „T-Wurtanterne mit guten Ergebnissen genutzt werden. Befestigen Sie die Antenne höchstmöglich an einer Wand.

Im Vereinigten Königreich müssen die 7-Elemente zwecks DAB Empfangs vertical positioniert werden, de Sendungen vertical polarisiert ausgestrahlt werden. Erkundigen Sie sich in anderen Gebieten bei Ihrem Arcam-Händler oder problemen Sie, on Sie durch horizontale oder verkaite Positionierung das beste Empfangsergebnis erreichen.

Probleen Sie aus, welche nutzbare Wand die besten Empfangsaecingungen fertet und nutzen Sie Heftzwecken oder Klebelband, um die Antenne in I-Harm zu befestigen. Beachien Sie sollten Sie Heftzwecken benutzen, dass diese nicht in Kontakt mit dem Innenliegenden Draht der Antenne kommen.

Wenn Sie nach der Installation DAB/UKW empfangen, prüfen Sie die Signalstärke Indem Sie die INFO-Taste auf der Gerätevorderseite oder der Fennbedienung drücken, bis der Sgralqualitätsindikator erscheint.

In schlecht versorgten Gebieten sind eine hohe Verstärkung und eine Außenan, enne Zwecks Empfangs zahlreicher Programme wünschensevert.

n Gebieten mit Bend III Radioubertragung (wie in GB; nutzen Sie eine Yagi-Antenne mit mehreren vertikal montierten Hemensten, da die Programm vertikal polarisier, ausgestrahlt worden. Wenn Sie in der Nähe mehrerer Sender wohnen, nutzen Sie einen Rundstrahl- oder Halldipol.

Falls ihre lokalen DAB-Programme im I-Band übertragen werden, wenden Sie sich bitte bezüglich einer Antenne an ihren Arcam Händ er.

WLAN/Bluetooth

Wenn Sie die WLAN oder Bluetooth-Funktionen des Receivers benurzen möchten, dann montieren Sie bitte die Bluetooth-Antenne und die beiden WLAN-Antennen an den Receiver.

Andere Anschlüsse

Serieller Anschluss

RS232 Serielle Schnittstelle

Nurzen Sie diese mit Steuerelektronik, die über eine Serielle Schnittstelle RS232 verfügt (z. B. Crestron und AMX Touch Screen Steuerungen).

Netzwerkanschluss

Netzwerkbetrieb ist ein umfangreiches Thema, weshalb in dieser Bedienungsanleitung nur die wich gater Richtlinen erklärt werden. Bitte wenden Sie sich für weitere Informationen bzw. der Einbindung des Receivers in Ihr Computernetverk an ihre-/Aram-Fändler/-in oder ihre-/instalaionsfachfrau/ mann.

Ethernet

Wenn Sie ein Ethernetkabel anschließen, versucht der Receiver automatisch, sich mit Ihrem Netzwerkzuverbinden. Es empfehlt sich die Nutzung eines CATS-Kabels, das an die mit ETHERNET bezeichnete R45-Buchse auf der Geräterückte angeschlossen wird.

Wenn, Ihr Net-werk eine festgelegte IP-Adresse erstalt DHCP nutzt, müssen Sie eine IP, Gateway und DNS-Adresse bestimmen. Siehe Seite DF-33 für Informationen zum Einrichten des Net-works.

USB-Anschluss

Wenn keine Netzwerkverbindung zur Verfügung steht, können Sie den Receiver auch über den USB-Port auf der Geräterückseite aktualisieren.

Triggeranschlüsse

Die Triggeranschüsse (TRIG Z1 und TRIG Z2) liefern ein elektrisches Signal, wenn der Receiver eingeschaltet und die entsprechende Zone aktiviert ist.

Sie können das Triggersignal benutzen, um kompatibile Geräte der Unterhaltungselektronik ein- und auszuschalten. So können Sie besapildsweise einer Trigger programmieren, um ihr Fernsehgerät und ihrer DD-Player einschalten zu lassen, sobald Sie den Receiver einschalten.

Der Rerever besilzt, zwei Triggerausgangsbuchsen, lede dieser Ausgangsbuchsen stellt, ein Schaltsigne mit 12 V/70 mA bereit. Die Sachse ist für 3,5 mm Mono-Klinkenstecker vorgesehen: Die Spitze ist der Triggerausgang, das nahinter liegende Mittelstück die Masse.

TRIG Z1

Nutzbar als Fernsteuerung zum Ein- und Ausschatten von Verstärkern oder Quelgeräten in Zone 1. Ein = 12 V, Aus = 0 V.

TRIG Z2 (AVR21, AVR31, AV41)

Nutzbar als Fernsteuerung zum Ein- und Ausscharten von Verstärkern oder Quellgeräten in Zone 2. Ein = 12 V, Aus = 0 V.

Infrarot (IR)-Anschlüsse

Die infraroteingänge Z1 IR und Z2 IR) ermöglichen Ihnen den Anschluss eines externen IR-Empfängers für ein Fall class entweder der IR-Empfänger des Receivers an der gestelevandenteile vollständig oder telweise verdeckt ist oder um die Möglichkeit zu erhalten; die Fernbedienung in Zone 2 zu benutzen.

Der Receiver besitz: zwei Infraumringänge, die beide sowohl für 3,5 mm Sterco als auch Mono Klinkens. Ocker geeignet sind. Die Spitze fungiert als moduliertes Signal, das Mitelnrück als Masse.

Z1 IR

Dieser Hingang ist für die Verwendung mit einem lokaten IR-Empfänger für den Fall vorgeschen, dass die Gerätevororserte des Receivers verdeckt wird.

Dieser Eingang ist für die Verwendung mit einem Infrarotempfänger in Zone 2 bestimmt, um die Fernbedienung des Receivers von einem zweiten Zimmer aus zu ermöglichen.

Ein Anbeter von IR-Empfänger und Emitter Zubehör und Systemen IR-Xantech. Weitere Informationen finden Sie auf www.xantech.com, oder fragen Sie ihren Arcam-Hinder.

HINWEIS: Die Infraroteingänge des Receivers sind für modulierte Signale vorgesehen. Wenn ein externer IR-Empfänger das IR-Signal demodulliert, funktioniert es nicht. Das Gerät stellt außerdem keine Spannungsversorgung für externe Empfänger zur Verfügung, dafür wird eine externe Stromquelle benötigt.

HINWEIS: Buchsen mit der Kennzeichnung „Z2“ beziehen sich auf Verbindungen, die bei Multi-Room-Installationen verwendet werden. Schlagen Sie für weitere Informationen über diese Anschlüsse auf der Seite DE-9 nach.

Lautsprecher

Die Receiver AVR5/AVR11/AVR21/AVR31/AV41 ermöglichen ihren den Anschluss von bis zu 151 autsprechern. Der AVR1 benötigt zusätzlich noch erndatum für alle Kanäte. Die Receiver AVR5/AVR11/AVR31/AVR31 besitzen 7 verstärde Kanäte. 5 verstärde Kanäte entsprechen den lautsprecherpositionen Vorme links, Mille, Vorme rechts, Surround links unter Surround rechts. Die beiden veroleibenden verstärkten Kanäte können verwendet werden für.

Bi-Amping des linken und rechten Frontlautsprechers
□ Surround hinten links und Surround hinten rechts
□ Decke 1 links und rechts
□ Zone 2 links und rechts (AVR21, AVR31, AV41)

Sie können die Deckenlautsprecher Vorne links, Vorne rechts, Hinteln links, Hinten rechts sowie 5 weitere Zusatzlautsprecher unter Verwendung zusätzlicher Enstufen anschließen. Schlagen Sie für weitere Informationen hierzu auf der Seite DE-14 nach.

Durch zusätzliche, ordnungsgemäß installierte und konfigurierte Deckenkantäle bringt Ihnen Dolby Atmos for the Home, D15 X oder Auro 3D das ultimative Kinodangerlebnis in ihr Heimkino und erzeugt so einen kraftvoller, lebendigen Audioklang, der Sie völlig umgibt.

Die Konfiguration und Positionierung der Lautsprecher ist sehr wichtig. Alle Lautsprecher mit Ausnahme des Subwoofer, sollten um ihre normale Seh- und Hörposition aufgestellt sein. Der Subwoofer sollte so positioniert sein, dass er einen ausgeglichenen Frequenzgang in jeder Hörposition hat. Falsche Positionierung kann zu Drönnen des Basses an einigen Korpositionen führen. Olt lässt sich eine geegete Position für den Subwoofer nur durch ausprobieren finden. Ein guter Ausgangspunkt zum Ausprobieren ist die Positionierung in der Nähe einer Ward, aber minnozens 1 m enfallen von dem Ecken. Für die Positionierung können Sie auch ihr Subwoofer Handbuch zurrate achen.

Anschluss der Lautsprecher

I hasten Sie für den Anschluss der einzelnen Laufsprecher die entsprechenden Klemmenschrauben auf der Rückstücke des Receivers, stecken Sie dann die Ansch usdrähte der Laufsprechensgel in die Öthnung des Ansch umschrifes und ziehen Sie die jeweiligen Klemmenschrauben wieder fest. Soel an Sie sicher, dass auf der Rückseite der rot markierte (positiv/4) Laufsprecheranschluss mit dem rot marketen (positiv/4) Anschluss des Geräteoterminals verbunden wird, und der schwarz markierte (negativ/-) Anschluss des Laufsprechers mit dem schwarz markierten (negativ/-) Anschluss des Geräteoterminals verbunden wird.

SFLAMER CUPFUS SR FR C FL SL + - 100% 100% 100%

Es ist wichtig, dass keine einzelnen Litzen die Drähte eines anderen Kabels oder das Gehäuse berünen. Nichtbeachung kann zu Kurzschuss und Beschädigung Ihres Receivers führen.

Vergewissern Sie sich, dass das Gerät während des Lautsprecheranschlusses ausgeschaltet ist. Überdrehen Sie die Terminalanschlüsse nicht und benutzen Sie keine Schraubenschlüssel, Zangen usw., da dies zu Schäden an den Terminals führen kann, die nicht durch die Garantie abgedeckt sind.

Lautsprecherkabel

Die Lautsprecher sollten mit hochwertigem, hoch reinem Kup'erkabel mit gänger Impedenz an den Verstärker argeschlossen werden. Günstige Kabel sollten vermoden werden – dies wäre eine falsche Hinsparung und kann den Kang signifient verschlechtem.

Das Anschussendel der Lautsprecher sollte so kurz wie möglich gehalten werden. Anschlüsse an den Lautsprecherterminals sollten immer handfest festgezogen werden. Es können entweder Kabelitzen oder Bananenstecker verwendet werden.

Bi-Amping der linken und rechten Frontlautsprecher

BI-Among ist die Verwendung von zwei Värstärker Kanälen prin Laufsprechen. BI Amping kann eine besondere Klangqualität, als herkömmliche Hinzelverkabelung liefern. Wenn Sie im Hauptraum keine hinteren Surround-Lautsprecher angeschlossen haben (i.e. Sie haben ein 5.1-Surround-System und kein 7.1-System), können Sie die hinteren Surround-Lautsprecher-Ausgänge verwenden, um die linkenz und rechterer FrontLaufsprecher mit BI Amping zu betrieben, falls ihre Laufsprecher BI-Among unterstützen. Die Reserve-Kanäle können wahlweise zum Versorgen von Stereo-Lautsprechem in einem Nisernaum (Zone 2) eingesetzt werden.

Laufsprecher, die Bi-Amping untersüven, haben zwei Säure +/- Anschlüsse pro laufsprecher, die meisens mit. Metal stiefen verbunden sind. Diese Metal stiefen MÜSSEN bei Verwendung von Bi Amping entfernt werden. Nichtbeachtung kann zu Schäden am Verstärker führen, die nicht durch die Garantie abgedeckt sind.

Um die Fontlautsprecher mit Bi-Amping zu betreiben, entfernen Sie die Metallstreifen von den Laufsprecheranschlüssen. Verbinden Sie die Tieftöner- oder LT-Klemmen mit den Klemmen TL und FR des Recelvers. Verbinden Sie die Hochtöner- oder HT-Klemmen mit den Klemmen SDL (KAR des Recelvers, Navigieren Sie ausschließend zum Entstellmenü „Laufsprechertyp“ und sollen Sie hier die Mendenptionen RTL 617 brutetoren für auf, BiAmp-1 RT; siehe Seite DI 31.

Subwoofer Anschliessen

Der Receiver ermöglicht Ihnen zudem, an den Ausgängen SUB oder Ch13/14/15/16 bis zu vier Aktiv-subwofer anauschließen. Seher Sie in Ihrer Subwoofer Bedienungsanleitung nach, um die richtige Einstellung und Verbindung für Ihnen spezieller Subwoofer zu wählen.

Externe Endstufen

Die Interne Endstufe des Receivers kann um eine exerme Endstufe wie helipelsweise Arzam P4720 erweltet oder durch diese ersetzt werden. Verbinden Sie die Ausgangsbuchsen PREAMP OUT mit den Eingängen Ihrer Endstufe.

FL, FR

Verbinden Sie diese mit den entsprechenden rechten und linken Frontkanälen ihrer Erdstufe.

C

Verbinden Sie diese mit den mittleren Frontkanäten Ihrer Endstufe.

SUB

Subwoofer-Ausgang, Verbinden Sie diesen Ausgang mit dem aktiven Subwoofer falls vorhanden.

SR, SL

Surround Rechts und Surround Links. Verbinden Sie diese mit den entsprechenden Endstufeneingängen.

SBR, SBL

Die Ausgänge Surround hinter rechts und Surround hinten links. Verbinden Sie diese mit den entsprechenden Endstufeneingängen für die hinteren Surround-Kanäe

Decke 1 (Höhe vome), Decke 2 (Höhe zurück)

Höhe vorne und Höhe zu rück. Verbinnen Sie diese Ausgänge mit den Hirgängen des Deckenkanals ihrer Endstufe.

Alle analogen Vorverstärker-Ausgänge sind gepalifen, haben eine niedrige Ausgangimpedanz und haben Line-Pegel. Sie erlaufen die Nutzung länger Kabel oder mehrerer paralleler Eingänge, wenn nötig.

Inbetriebnahme

Bedienung Ihres Receivers

Wir empfehlen die Nutzung der OSD (On-Screen Display) Information auf Ihrem angeschlassenen Bildschirm, wenn immer dies möglich ist.

Einschalten

Drücken Sie die Ein/Aus-Taste auf der Gerätevorderseite hincin. Die Betriebszustands-IHD leuchtet, nur weiß. Nach vollständiger Initialisierung zeigt das Disolay die Lautstärkeinstellung und den Namen der gewählten Eingangsquelle an.

Bitte warten Sie, bis der Receiver seine Initialisierung abgeschlossen hat, bevor Sie ihn bedienen. Es empfehlt sich, mindestens 10 Sekunden nach dem Ausschalten zu warten, bevor Sie das Gerät wieder einschalten.

Standby

Der Receiver besitzt einen Standby-Modus, in den Sie durch Drücken von STANDBY auf der Herbedienung wechseln können. Im Standby Modus ist das Display ohne Funktion und die POWEReuchtet rot.

Wenn das Gerät längere Zeit nicht benutzt wird, ist es ratsam, es der noch vom Nelz zu Trennen, um Energie zu sparen.

Einschalten aus dem Standy-Betrieb

Drücken Sie die Taste standby auf der Ferrberdienung, eine Taste auf der Gerätetront (eine andere als die Power-Taste) oder drehen Sie den Lautstärkeregler.

Frontdisplay

Der Receiver ist nach ca. vier Sekunden betriebsbereit.

Das Displayfenster zeigt die aktuell gewählte Que le und die zuletzt gewählte Information (diese Information kann durch Drücken der Taste INHändert werden).

Die aktuelle Lautstärkeinstellung für Zone 1 wird auf dem Display des Bedienfeldes angezeigt. Die Lautstärke-Einselung für Zone 2 wird beim Einstellen vorübergehend angezeigt.

Das Display des Bedienfeldes benutzen Sie ebenfalls für die Geräteinstellung, nachdem Sie die lasse MENU des Bedienfeldes auf der Gerätevordensliche oder der Fernbedienung gedrückt haben.

Quellenwahl

Um eine bestimmte Quelle zu wählen, drücken Sie die taste inoukt-, bis diper- entsprechende Quelle im Frontdisolay angezeigt wird, oder drücken Sie die jeweilige Quellentaste auf der Fennbedierung (falls vorhanden). Folgenden Quellen sind vorhanden:

S1B Set-lop-Box-Eingang

GAME Spielkonsole-Eingang

AV Audiovisuelier Eingang

SAT Sao- litenreceiver-Eingang

8D Blu-ray Disk/DVD-Eingang

UHD UHD-Player-Eingang

PVR Personal Vidcorccorder Eingang

CD CD- Player Eingang

F-V Internet Tuner-Eingang

DAB Internet Tunereingang (ciese Quelle ist marktabhängig und steht bei ihrem Receiver u. U. nicht zur Verfügung)

NET Ethernet-Eingang

ST BT-Eingang

AUX A-L-Eingang (Geräfefront)

DISPLAY Der Audio-Rückkanal (eARC) von einem kompatiblen Anzeigegerät. Verwenden Sie diesen mit einem kompatiblen Fernseher mit internen TV-Tunem.

Die meisten Audio-Eingänge haben sowonl ange- als auch digitale Anschlöse. Sie müssen mit Hilfe der Option „Audioquelle“ im Menu „Eingengskonfiguration“ für jeden verwendeten Eingang den Veränderungssyp angeben, siche Seite 01-30. Beachten Sie, dass eine nicht ordnungsgemäßes Hinsellung zum Rehlon des Ions führen – die Standardelnstellung für Eingänge mit HDMI ist HDMI Audio. Wenn Sie HDMI-Audio nicht verwenden, dann muss diese Einstellung geändert werden. Die Standardelnstellung für Eingänge ohne HDMI ist Digitalaudio.

Der Verarbeitungs-Modus und die Stereo Direct-Funktionen werden gespeichert und für jeden einzelnen Hingang erneut abgerufen.

Stereo direkt

Um reines analoges Stereosignal wiederrugeben, drücken Sie die lease DIRECT: Stereo Direct-Modus umgeht automatisch alle Signalverarbeitungs und Surroundfunktionen. Im Modus Stereo Direct ist die digitäre Klangverarbeitung deaktiviert, um die Klangqualität zu verbessern und das digitale Rauschen des Receivers auf ein absolutes Minimum zu reduzierten.

Hirweis: Wenn der Modus Stereo Direct ausgewählt ist, erfolgt keine Basssteuerung, d. h. Bassignale werden nicht an den Subwoofer umgeleitet.

Lautstärkeregelung

Es ist wichtig zu beachen, dass die Lautstärkeinzeige keinen exakten Aufschluss darüber gibt, wie viel Leistung an die Lautsprecher abgegeben wird. Der Receiver erreichtänge maximale Ausgangsleistung sehr oft schar lange, bevor der Lautstärkeregler seine Maximalstellung erreicht besonders beim Anhören von mit hoher Aussteuerung aufgenommeter Musik. Im Vergleich dazu können Film- und Musikstücke sehr leise wiedergegeben werden, da viele Beglisseure sich den Maximallevel für Spezialeffekte in Reserve behalten möchten.

Kopfhörer

Wenn Sie den Receiver mit einem Kopfhörer benutzen möchten, dann stecken Sie den Kopfhörerstecker in die Buchse PHONES, die sich in halber Höhe auf der Gerätevorderseite befindet.

Wenn ein Kopfhörer an die PHONGSHSE auf der Gerätefront angeschlossen wurde, werden die Ausgänge für die Zone 1 stürm geschaltet und das Signal auf ein Zweikanalsignal (2.0) heruntergemischt. Dies ist nötig, damit der Centerkanal und die Surroundinformation mit einem Kopfhörer gehört werden können.

Erweitertes Menü auf der Gerätefront

Wenn Sie die Taste MENÜ der Gerätefront länger als vier Sekunden gedrückt halten, erreichen Sie das erweiterte Menü, weiches folgende Hinstellungen ermöglicht:

Diese Option ermöglicht Ihnen, alle Einstellungen Ihres Receivers auf die Standardeinstellungen rückzusetzen, mit denen er das Werkverlassen hat.

Diese Option überprüft das Vorhandensein einer Netzwerk Erweareaktualisierung (benötigt eine externe Netzwerkerbindung).

Wiederherstellen eines Backups

Diese Option ermöglicht Ihnen, alle Finsellungen auf den Stand rückauselzen, der mit Hilfe der Funktion „Speichern eines Backups“ gespeichert worden sind. Diese Option ist nützlich, wenn Finstellungen versehentlich geändert wurden.

Speichern eines Backups

Diese Option ermöglicht Ihnen, alle Receiver-Einstellungen in einem geschützten Speicherbereich zu speichern. Die Einstellungen können mit Hilfe der obigen Wiederherstellen-Option wieder abgerufen werden.

Stellen Sie das USB-Backup wieder her

Diese Option ermöglicht Ihnen, all die Hinsellungen von einer Dati wiederherzustellen, die zuvor auf einem USB-Stück gespeichert worden sind.

Speichern Sie das USB-Backup

Diese Option ermöglicht Ihnen, alle Receiver-Finstellungen auf einem USB-Stück zu speichern.

Region

Hier stellen Sie die Region ein, in der Sie sich befinden Europa, (RoW; USA oder Kanada.

Ändern des Fernbedienungs

Der standardmäßige RCS Systemcode, auf den der Receiver reagiert, ist 16. Wenn beispielsweise ein anceres Gerät: der gleichen RCS-Code nutzt, kann dieser auf 19 geändert werden. Die mitgelieferte Fernbedienung kann ebenfalls so umprogrammiert werden, dass sie RCS-Systemcode-19-Befehle verwender, siehe Seite DE-20.

Standby-Modus

„Auto“ benutzt die energiesparende automatische Standby-Funktion, durch die das Gerät in den Standby wechselt, wenn 20 Minuten lang kein Signal anliegt oder innerhalb 20 Minuten keine Benutzereingabe erfolgt ist. „Manuell“ ermöglicht ihnen die vollständige Kontrolle über den Zeitpunkt, wenn das Gerät in den Standby-Modus wechselt.

Schutzempfindlichkeit

Diese Option ermöglicht ihnen die Einstellung der Schutzempfindlichkeit der Endstufe (außer AV41). Vorsicht ist geboten, wenn Sie diese Einstellung bewusst für den maximen Schulz einstellen. Sie sollte nur dann eingestellt werden, wenn Laufsprecher mit einer „komplexen Last“ zum Einsatz kommen!

HDMI-Display verwenden

Wenn Sie „Nein“ einstellen, ignoriert der Receiver die EDID-Kennung des Displays und sendet alle Auflösungen der Quelle über den Receiver.

Anzeigetyp

Hierüber stellen Sie die OSD Ausrichtung in Abhängigkeit davon ein, ob Sie ein 16:9- oder ein 21:9-Fernsehgerät verwenden.

Aktualisieren der Firmware via USB

Die Firmware Ihres Receivers können Sie mit Hilfe eines USB-Sticks aktualisieren, auf dem sich die Daten der Firmsvarcaktualisierung befinden.

Sie können die neueste Firmware-Datej, zusammen mit dem Aktualisierungsanweisungen von der Arcam-Website (www.arcam.co.uk) herunterladen.

Bedienung am Gerät

MODUS Wählt zwischen Stereo- und Surroundnodus für die aktuelle Quelle. DIRECT Stereo Direct on/off. Ermöglicht einen direten analogen Weg von den analogen Eingängen zu den linken und rechten Ausgängen der Frontautsprecher. Schaltet: jegliche Surround-/Verarbeitung ab und deaktiviert die DSP Schaltkreise für beste Stereo Klangqualität. DISPLAY Diese Taste schalter das Display zwischen aus/gedimm/hell um. ZONE (AVR5 - SYNC) Wählt die Steuerung für Zone 1 und Zone 2 BETRIEB-/ STANDBY-LED Sie zeigt den Betriebszustand des Receivers an. Wenn der Receiver eingeschaltet ist, leuchtet sie grün. Im Standby-Betrieb des Gerais leuchtet die LED rot. STROMVERSORGUNG Hier schalten Sie die Stromversorgung des Receivers ein und aus. Zwischen Aus- und Einschalten es Geräts sollten mindestens zehn Sekunden liegen. MODUS LAUTSTÄRKE Regret die lautsärke der analogen Ausgänge in der aktuellen Zone (Line Out, Lautsprecher und Kopfhörer). OK Wird genutzt, um eine im Setup-Menö gewählte: Auswahl sutzunuten. KOPFHÖRER Diese Buchse ist für Kopfhörer mit einer Impedance von 32,0 bis 600,0 und 3,5 mm. Klingsstecker geeignet. AUX Auschingang. EINGANG Mit diesen Taster wählen Sie die mit dem entsprechenden Eingang (oder internen Eingang) verundene Quelle. Ungerulitz: Quellen können im Seuro Menu von der Auswahl ausgeschlossen werden. Indern Sie den Name unter Menu > Ergangskonfiguration durch eine Leerstelle ersetzen. ARCAM PHONES ☐ AUX ☐ AVR31 MENU IN ☐ IN ☐ OK INFO ☐ MODE ☐ MUTE DIRECT DISPLAY ZONE STUMMSCHALTUNG Schalet alle analogen Audioausgänge in der aktuellen Zone stamm. INFORMATION Wählt die Informationen, die union links im Display angezeigt werden. STROMVERSORGUNG Hier schalten Sie die Stromversorgung des Receivers ein und aus. Zwischen Aus- und Einschalten ses Geräts sollten mindestens zehn Sekunden liegen. INFORMATION Wählt die Informationen, die union links im Display angezeigt werden. Fernbedienungsempfänger. Er befindes sich hinter dem Displaykonster auf der Gesäteverkonschelle. Siellen Sie sicher, dass dieser sich in direter Sichtlinie zur Fernbedienung behindet, um das Gerät frem zu bedienen. Solte dies nicht möglich sein, nutzen Sie einen separaten Sensor, den Sie an die ZI mit-Buche auf der Gerätenrückseite anschließen kernen.

Fernbedienung

Die Universalfernbedienung

Der Receiver wird mit einer hochwertigen „Universal-Fermbedienung mit Hintergrundbelebuchung geließen, mit der Sie bis zu acht Geräte bedienen können. Sie ist bereits für die Verwendung mit dem Receiver und vielen weiteren Produkten von Arcam (UKW/DAR-Tuner, CD-Player und BD-Player) vorprogrammieren.

Durch ihre umfangreiche integrierte Code-Bibliothek können. Sie sie ebentalls mit zahlreichen audiovisuellen Drittanbieterkomponenten wie beispielsweise Fernseingeräten, Satelliteen receivem und Set-Too-Boxen, Festplattenrekordern, CD-Playern usw. benutzen. Sie finden am Erde dieses Handbuchs eine Liste mit den Codes.

Sie ist auch eine Fernbedienung mit „Lernfunktion“, d. h. sie kann beinahe jede Funktion einer alten Einzelgerät-Fernbedienung erlaren.

Gebrauch der Fernbedienung

Bitte beachten Sie bei der Benutzung der Fernbedienung die folgender Hinweise:

□ Versichern Sie sich, dass sich zwischen der Fernbedienung und dem Fernbedienungssensor des Receivers keine Hindernisse befinden. Die Fernbedienung hat einen Arbeitsbereich von etwa 7 Motern. (Falls der Fernbedienungssensor vordeckt ist steht Innen der ZI IR-Fernbedienungseingang auf der Geräterrückseite zur Verfügung. Bitte wenden Sie sich für weitere Informationen an Ihren Händler).

☐ Die Funktionder Fernbedienung känngestört werden, wenn starkes Sonnen- oder Leuchtstoffröhrenlicht auf den Fernbedienungssensor des Receivers fällt.

☐ Wechsel Sie die Batterien, wenn Sie eine Verringerung der Reichweite der Fernbedienung bemerken.

AVR 1 2 3 4 5 6 7 8 9 SYNC 0 INFO MENU POP UP OK AUDIO ETH MODE DISP VOL AMP DIRECT RADIO AUX NET BT AV SAT PVR GAME BD CD STB UHD ARCAM

Einlegen von Batterien in die Fernbedienung

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Drücken Sie hierfür so auf die Raste am Batteriefachdeckel, wie es durch den Pfeil auf der Raste angezeigt wird, und entfernen Sie anschließend den Batteriefachdeckel.
2. Setzen Sie zwei „AAA“-Batterien in das Batteriefach ein, wie im Batteriefach angegeben.
3. Schließen Sie den Batteriefachdeckel wieder. Führen Sie hierfür die Nase am Batteriefachdeckel in die entsprechende Öffnung auf der kurzen Seite des Batteriefachgehäuses. Drücken Sie nun die gegenüberliegende Seite des Batteriefachdeckels (mit der Raste) so nach unten, dass die Batteriefachabdeckung in das Gehäuse der Fernbedienung hineingleitet und die Raste mit einem Klickgeräusch einfrastet.

Hinweise zu Batterien:

☐ Falsche Handhabung von Batterien kann Gefährdungen wie Auslaufen oder Bersten führen.

□ Alte und neue Batterien nicht mischen.
□ Nutzen Sie keine unterschiedlichen Batterie zusammen – auch wenn diese identisch aussehen, können sie unterschiedliche Spannungen besitzen.
□ Achten Sie darauf, dass die Batterien richtig heruf wie im Batteriefach markiert, mit plus (+) und minus (-) eingesetzt wurden.
□ Entfernen Sie Batterien aus Geräten die länger einen Monat nicht genutzt werden.

- Bülc beachten Sie bei der Entsorgung von Bayeri die in Ihrem Land oder Ihrer Region üblichen Entsorgungsbestimmungen.

Nützliche Informationen

Hintergrundbeleuchtung

Die Hintergrundbeleuchtung leuchtet nach jedem Tasterdruck für acht Sekunden auf. Dies hilft Ihnen bei der Benutzung der Fernbedienung bei schlechten Lichtverhältnissen.

LED blinkt

Kurzes Aufblinken zeigt einen gültigen Tastendruck an.

Mehrflaches kurzes Aufblinken überträgt Informationen (z.B. einen Gerätecode) oder zeigt den Anfang und den erfolgreich Abschluss einer Programmsequenz an.

Das Symbol, 🌐 wird in der Bedierungsanleitung dazu verwendet, ein Aufblinken der Power-LED darzustellen.

Timeouts und nicht zugeordnete Tasten

Zeitüberschreitung - Nach 30 Sekunden verlässt die Fernbedienung den Programmierstatus und kehrt zum Normalbetrieb zurück.

Zeitüberschreitung bei Dauertastendruck – Nachdem eine beliebige Taste kontinuierlich für 30 Sekunden gerückt wurde, beendet die Fernbedienung das Senden der IR-Übertragung, um die Batterie auschenden. Die Fernbedienung bleibt ausgeschaltet, bis alle Tasten losgelassen wurden.

Nicht zugeordnete Tasten – Die Fernbedienung ignoriert das Drücken von nicht zugeordneten Tasten für einen bestimmten Gerätemodus und glot kein IR-Signal aus.

Niederspannungsanzeige

Wenn die Batterien erschöpft sind, blinkt die Hintergrundbeleuchtung nach jedem Tastendruck kurz auf. Wenn das der Fall ist, legen Sie bitte so schnell wie möglich zwei neue AAA Alkali-Batterien ein.

Gerätemodus / Quelltasten

Weil die Fernbedienung sowohl Ihren Receiver als auch eine Vielwahl weiterer Geräte steuern kann, besitzen viele Tasten je nach dem auf der Fernbedienung ausgewählten „Gerätemodus“ mehr als nur eine Funktion.

Über die (nachstehend gezegien) Geräfermodustasen wählen Sie die Quelle am Receiver aus. Mit einem kurzen Tastendruck auf eine dieser Tassen wird ein Beteinübermittelt, der die Quelle an dem Gerät ändert. Auch die Funktionaliät der Fernbedienung ändert sich, um das gewählte Quellgerät bedienen zu können. Dies ist als hätten Sie mehrere verschiedene Fernbedienungen in Ihrer Hand.

SUD	Internet U-KW oder DAB Tumor Eingang
ALL	Aux-Ingang
NET	Ethernet-Eingang (z. B. Internet-Radio)
BT	Bluetooth-Eingang
AV	Audiovisueller Eingang
SAT	Satell temerecker-Eingang
PVB	Personal Videorecorder-Eingang (soder cig-taler Videorecorder)
DHI	Soiellkonsole-Eingang
RO	Blu-ray Disc- oder DVD-Player
CD	CD-Player-Eingang
STS	Scitop Box Decoder-Eingang
U-U	UHD Player-Eingang

Jeder Gerätemocus ändert das Verhalten von vielen Tasten der Fernbedienung, um die Signalquelle entsprechend zu steuern. Zum Beispiel: Im CD Modus seidiel den vorherigen Titel ab, aber im AV-Modus schaltet einen Fernsehkanal „zurück“.

Die Hembiedierung bleibt in dem zuletzt gewählten Gerätemodus. Deshalb ist es nicht nötig vor jeder Befehlstaste eine Gerätemodustaste zu drücken, wenn Sie beispielsweise nur die Tracks einer CID wiedergeben oder Überspringen möchten.

Navigationstasten

Die Navigationstaten steuern in Setup- oder Bildschimmens den Cursor. Daruber hinaus koperten sie die Navigationsfunktionen der Original-Fembedienungen von anderer Unterhaltungselsktronik in Ihrem System. Eine Finstellung bestätigen Sie mit OK.

Lautstärkeregelung

Standardmäßig ist die Fembedienung so programmiert, dass die Lasten für die Laustärkeregehung und für die Stummschaftung. Immer die Lautstärke des Receivers unabhängig davon steuern, in welchem Gerätemodus sie sich befindet. Dies kennt man auch als Laustärke „Punch Through“.

Wenn Sie beiszielsweise gerade eine CD wiedergeben, befindet sich die Frembedienung wahrscheinlich im CD-Gerätemodus, um den CD-Player zu steuern. Sie können die Lautstärkeregelung der Frembedienung direkt benutzen, um die Lautstärke des Receivers einzustellen, ohne zuerrt AMP drücken zu müssen, damit die Frembedienung in den Gerätemodus AMP wechselt. Die Lautstärkeregler werden vom CD-Gerätemodus auf der «rembedienung zum AMP Gerätemodus, durchgereich!».

Das „Durchreichen“ der Lautstärke kann falls gewünscht individuell für jeden Gerätemode deaktiviert werden.

Benutzerdefinierte Anpassung der Fernbedienung

Als Kamfortmerkmal bietet die Fernbedienung eine Code-Lernfunktion, mit der Sie bis zu 16 Funktionen von einer Original-Fernbedienung auf die Tastatur der Fernbedienung kopieren können. Nähere Informationen zu dieser und anderen Einrichtungsfunktionen, siehe „Benutzerdefinierte Anpassung der Fernbedienung“ auf Seite DE-20.

Die Fernbedienung erfüllt Teil 15 der FCC-Bestimmungen.

Diese Frembedienung wurde gesteetet und entspricht den Grenzwerten eines Digitalgeräts der Klasse 3, gemäß Teil 15 der FCC Bestimmungen. Diese Grenwende sind so ausgelegt, dass sie annehmbaren Schutz gegen störenere Interferenzen im Heimberein bieten. Diese Frembedienung verursacht und verwenden: Energie im Radiofrequenzbereich und kann auf solchen Frequenzen ausstrahlen. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, so kann es störende Interferenzen bei Funkkommunikation hervorafen. Allerdings gibt es keine Garantie, dass bei einer bestimmten Installation keine Interferenzen auftreten werden. Falls dieses Geräte absträgliche Interferenzen beim Funk- oder vorschempfang verwarsucht, was ermittelt werden kann, indem man das Gerät ein- und ausschaltet, so sollte der Benutzer die Interferenz auf eine oder mehrere der folgenden Arten beheben:

Die Empfangsantenne neu ausrichten/aufstellen.

Den Abstand zwischen dem Gerät und dem Empfänger vergrößerr.

Das Gerät mit einer Steckdose verbinden, die Teil eines anderen Schaltkreises ist als der Empfänger.

Tragen Sie den Händler oder einen erfahrenen Radio- und Ferrsehtechniker um Rat.

Benutzerdefinierte Anpassung der Fernbedienung

Code anlernen

Die mitgelieferte Frembedienung enthält eine komplette Bibliothek mit vorprogrammierten Codes. Nachdem Sie die Frembedienung für Ihr Gerät eingerichtet haben, kann es passieren, dass nicht alle Funktionen der Originalfernbedienung eine Entsprechung auf der Tastatur der Fernbedienung finden. Als Komfortmerkmal bietet die Frembedienung eine Code-Lernfunktion, mit der Sie bis zu 16 Funktionen von einer Original-Frembedienung auf die Tastatur der Frembedienung kopieren können.

Bevor Sie beginnen, achten Sie darauf, dass:

■ Die Original-Fernbedienung richtig funktioniert.

■ Die Fernbeckenungen nicht auf Ihr Gerät ausgerichtet sind

■ Die Batterien der Fernbedienungen neu sind.

■ Die Fernbedienungen nicht direkten Sonnenlicht oder

starken Leuchtstoffröhrenlich, ausgesetzt sind.

HINWEIS

Angelemte Funktionen hängen von der Betriebsart ab. Sie können einer einzelnen Taste bis zu acht verschiedene Funktionen zuweisen – eine separat geleimte Funktion für jeden Modus.

Direkte Code-Einrichtung (Methode 1)

Die erste Methode ist die Programmierung der Fembedienung mit der 3-stelligen Codenummer für das zu steuernde Gerät - siehe „Gerätecodetabellen“. Notieren Sie die vorgeschlagene(n) Nummer(n) – die bellebtesten Codes werden zuerst aufgeführt. Schalten Sie das Gerät ein.

1. Drücken Sie die Gerätetaste für das Produkt, das Sie einrichten möchten, zusammen mit der 1-Taste. Halter Sie die beiden Tasten für drei Sekunden gedrückt, bis die I HD aufluchter.

Sie befirden sich jetzt im Setup-Modus und Sie können die Tasten loslassen.

1. Geben Sie einen 3-stelligen Code für das Gerät ein. Wenn die für das Gerät eingegebene 3-stellige Codenummer richtig ist, wird es ausgeschaltet. Falles sich nicht ausschaltet, geben Sie die nächste Codenummer aus der Liste ein, bis sich das Gerät ausschaltet.

2. Sobald Sie den richtigen Code gefunden haben, drücken Sie erneut die Gerätetaste. Die IHD blinkt drei Mal 🐘, um zu bestätigen, dass der Code erfolgreich gespeichert wurde.

Einrichtung mit Bibliotheksuche (Methode 2) Die Bibliothekssuche lässt Sie alle Codes im Speicher der Fernbedienung durchsuchen. Es kann viel länger dauern als die bisherige Methode, deswegen verwenden Sie diese Methode nur, wenn:

Ihr Gerät nicht auf die Fernberdienung reagiert, nachdem Sie Codes ausprobiert haben, die für Ihre Marke aufgelistet werden.

- Ihre Marke überhaupt nicht in den Gerätecode-Labelle aufgeführt ist.

1. Drücken Sie die Gerätetaste für das Produkt, das Sie einrichten möchten, zusammen mit der 1-Taste. Halten Sie die beiden Lasten für drei Sekunden gedrückt, bis die LED aufteucht:

2. Richten Sie die Fernbezielenung auf das Produkt, das Sie steuern möchten und drücken Sie die Taste oder auf dem Navigationsfeld. Jedes Mal, wenn die Taste oder gedrückt wird, zählt der Code eine Codeziffer aufwärts (oder abwärts) und gibt ein Signal zum Ausschalten des Goräts aus.

3. Drücken Sie weiterhin die Pfeiltaste Auf- oder Abwärts in Intervallen von ca. einer Sekunde, bis sich das Gerät ausschaltet. (Ändem Sie NICHT die Pfeiltaste Auf- oder Abwärts - Sie müssen sich nur in eine Richtung bewegen.)

4. Drücken Sie zum Soeichem des richtigen Codes erneut die Gerätetaste. Die LED blinkt drei Mal 🐘, um zu bestätigen, dass der Code crölgreich gespeichen wurde.

Einrichtung des Anlernens (Methode 3)

Die dritte Methode umfasst das „Anlernen“ der Arcam Fernbedienung durch die Original-Fernbedienung des Geräts. Die beiden Fernbedienungen sollten zueinander zeigen und nicht mehr als 10 cm voneinander entfernt sein.

1. Drücken Sie die Gerätetaste für das Produkt, das Sie einrichten möchten, zusammen mit der 3-Taste. Harten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED aufleuchtes.

2. Drücken Sie die Taste auf der Arcam Fernbedierung, der Sie einen Befehl zuordnen möchten. Die IHD blinkt einmal ✦, um anzuzeigen, dass die Fernbedierung zum Lernen des Befehls bereit ist.

3. Halten Sie die entsprechende Taste auf der anderen Fernbedienung gedrückt, bis die LED zweimal blink. Das zeigt an, dass die Arcam Fernbedienung den Betehl von der Original-Fernbedienung gelernt hat.

4. Setzen Sie das Lernen der Betehle von Ihrer Original-Hernbedienung fort, indem Sie die nächste Taste auf der Tembedienung drücken und die Schritte 2 und 3 wiederholen.

5. Wenn die Fernbedienung alle ausgewählten Betehle gelingt hat, halten Sie die Gerätetaste zum Aufrufen des Lemens zusammen mit der Zifferntaste gedrückt, um die gelechten Betehle zu speichern.

HINWEIS

Wenn die LED der Arcam Fernbedienung fünfmal blinkt 🐘, dann gab es beim Anlemvorgang einen Fehler. Beginnen Sie in diesem Fall die Einrichtung zum Anlernen von Anfang an.

Die TastenAmpd körnden nicht mit Befehlen belegt werden.

Wichtige Hinweise

■ Sobald Sie das Codelemen angefangen hat, haben Sie etwa 10 Sekunden Zeit, um jeden Schritt durchzuführen. Ein längeres Timeout bedeutet, dass Sie den Vorgang erneut starten müssen.

■ Die lernfunktion hängt vom Modus ab - Sie können eine Funktion mittels Modus auf eine Taste kopieren.

■ Die Fernbedienung kann maximal 16 Funktionen lemen.

■ Um eine angelernde Funktiver zu ersetzen, weisen Sie der gleichen Taste eine neue Funktiver zu.

■ Angeleimte Funktionen bleiben erhalten, wenn Sie die Batterien wechseln.

■ Wenn das Anlemen des Cades fehlschlägt, versuchen Sie den Abstand zwischen der beiden Fernbedierungen zu verändern und achten Sie darauf, dass das Umgebungslicht nicht zu hell ist.

HINWEIS

Wie überall in diesem Handbuch wird ein einzelnes „Blinksignal“ der Betriebs-LED der Fernbedlenung durch das Symbol dargestellt.

Löschen der gelernten Funktionen

Löschen aller gelernten Funktionen für ein Gerät:

1. Drücken Sie die Gerätstasi für das Produkt, das Sie einrichten möchten, zusammen mit der a-Taste. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED aufleuchtet.
2. Halten Sie die Gerätetaste zusammen mit der Taste III für das zu löscherde Produkt drei Sekunden lang gedrückt, bis die LED zweimal blinkt 🎨.
3. Wenn innerhalb von 30 Sekunden nach zweimaligem Blinken der LED 🎨 keine weitere Taste gedrückt wurde, verlässt die Tembedienung den Löschmodus, ohne die geleimten Daten zu löschen.
4. Sie können den Löschvorgang abschließen, indem Sie erneut innerhalb von 30 Sekunden nach zweimaligem Blinken der LED die Gerätetaste zusammen mit der Taste 3 drücken, woraufhin alle geleinnten Daten auf dem Gerät gelösch werden. Die LED blinkt maximal zur Bestätigung.

Löschen der angelernten Funktionen für eine Gerätetaste:

1. Drücken Sie die Gerätetaste für das Produkt, das Sie einrichten möchten, zusammen mit der a-Taste. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED aufleuchtet.
2. Halten Sie die Taste drei Sekunden lang gedrückt, deren Funktionen Sie löschen möchten. Die LED blink: zweimal 🎟. Bei einem weiteren Tastendruck verlässt die Fernbedienung den Löschmodus, ohne die geleimten Funktionen zu löschen.
3. Wenn innerhalb von 30 Sekunden kein weiterer Tastendruck erfolgt, blinkt die LED zweimal 🌐 und die Fernbedienung verlässt den Löschmodus, ohne gelemie Daten zu löschen.
4. Wenn Sie erneut innerhalb von 30 Sekunden nach zweimaligem Blinken der LED die Gerätetasse zusammen mit der Taste 3 drücken, werden alle vom Gerät geleiteten Daten gelöscht und der Löschmocus anschließend verlassen. Die LED blinkt zu Bestätigung dreimal 🐘

Anzeigen der gespeicherten Codenummern

1. Drücken Sie die Geräbetaste für das Produk, das Sie zusammen mit der Taste4 einrichten möchten. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED blinkt.
2. Drücken Sie die TasteINPROD zählen Sie die Hlinksignale ⚙=1, ⚙=2, ⚙=3 usw.). Zwischen den Ziffern erfolgt eine Pause. (Beachten Sie, dass die „0“ durch zehrmaliges Aufblinken dargestellt wird: ⚙=4, ⚙=5, ⚙=6)

Schützen/Freigeben eines Gerätemodus

Wenn Sie die Fernbedienung zum ersten Mal auspacken und die Bakterien einzuseiten, kann sie bereits automatisch bestimmte Arcam Geräte (BD-Player, Verstärker, Turner und CD-Player) steuern. Wir erreichen dies durch die Vorprogrammierung Arcam specifischer Gerätecodes auf die entsprechenden Gerätemodustasten und anschließendem Sperren des Gerätemodus, so dass Sie ihn nicht versehentlich umprogrammieren können. Wenn Sie diese geschützten Standardeinstellungen überschreben möchten um beispielsweise einem BD-Player von einem Drittanbieter zu steuern – müssen Sie zuerst den BD-Wodus freigegeben, bevor Sie die Fernbedienung mit einer der Anlemmethoden einrichen können, die auf der vorherigen Seite beschrieben wurden.

Hier sind die werksseitigen Standardeinstellungen:

Gerätemodus	Standard-status	Standard-Arcamcodes
AMP	Gesamt 301	(Arcam Code 15)
BD	Gesamt 301	(Arcam)
AV	Freigegeben	08 (Philips IV)
UHD	Freigegeben	Nur Code anlemen
SPIEL	Freigegeben	Nur Code anlemen
STB	Freigegeben	030 (Bush/Goodmans/Grundig,von der SAI-Datenbank)
SAT	Freigegeben	28 (Sky+ Digital, vonSAI-Datenbank)
PVR	Freigegeben	018 (I Humax PVR, vonSAT-Datenbank)
CD	Gesamt 301	(Arcam)

Alternative Codes sind verfügbar für Mehrraum-Lösungen oder im Falle von Codeunstimmigkeiten mit Produkten anderer Hersteller.

Zum Beispiel:

AMP (Systemcode 19): 002

Beachten Sie, dass Sie nach dem Ändern des Systemcodes bei der Fernbedienung auch den Systemcode am entsprechenden Gerät ändern müssen.

1. Mit den Gerätetasten AMP, BD und CD können Sie sperren und ertriegeln.
   Sperren und Freigegeben sind Umschalter (sie wechseln von „sperren“ nach „freigeben“ nach „sperren“ usw.).

2. Halten Sie gleichseitig die Gerätetaste und die Zifferntaste6 drei Sekunden lang gedrückt.
   Die Betriebsanzeige-LED leuchtet und zeigt an, dass sich das Gerät im Sperre/Freigabe-Setupmodus befindet.

3. Wenn innerhalb von 30 Sekunden keine weitere las cneingabe erfolgt, erlischt die IHD und die Fernbedienung verläst den Sperrc/Freigabe Setupmodus.

4. Drücken Sie mehrmals nacheinander die Taste 369, um den Gerätesstatus umzuschalten und diesen anschließend zu bestätigen. Wenn Sie das Gerät gesperrt haben, blinkt die THD dreimal.
   Wenn Sie das Gerät entsperren, blinkt die LED fürmal:
5. Wenn Sie innerhalb von 30 Sekunden eine gültige Gerätetaste drücken, blinkt die LED dreimal: 🐘️ und die Fernbedienung verläßt den Sperré/Freigabe Setupmodus.

Die Lautstärke anderer Geräte einstellen

In der Standardeinstellung stellen die Tasten für Lautstärke und Stummschaltung die Lautstärke des Verstärkers ein.

Sie können diese Tasten so konfigurieren, dass sie Lautstärkebefehle an ein anderes Gerät senden. Im folgenden Beispiel werden die Lautstärkebefehle an ein verbundenes AV-Gerät (z. B. Fernseher) gesendet:

1. Drücken Sie AV-5 drei Sekunden lang, bis die LED aufleuchtet.

2. Drücken Sie VOR

3. Drücken Sie erneut AVie LED blinkt dreimal
   Die Tasten Lautstärke und Stummschaltung senden jetzt die Lautstärkebefehle an den Fernseher.
   Um die Lautstärketasten wieder zur Steuerung des Verstärkers einzustellen, wiederholen Sie die obigen Schritte, außer dem Tastendruck auf AMPSchritt 3.

Versteckte Befehle

Befehl Effekt
AMP +	Sendet einen Einschaltbefehl
AMP +	Sendet einen Ausschaltbefehl
AMP + OK	Sendet einen /onctbefehl
AMP +	Zyklische Auswahl zwischen den HD-WI-Ausgängen 1, 2, 1&2
CD +	Sendet einen Einschaltbefehl
CD +	Sendet einen Ausschaltbefehl
BD +	Sendet einen Einschaltbefehl
BD +	Sendet einen Ausschaltbefehl
BD +	Sendet einen Auflösungsbefehl

Werkseinstellungen wiederherstellen

Sie können die Fernbedienung auf die Werkseinstellungen zurücksetzen.

Halten Sie die Tasten (Startseite) und MENU etwa fünf Sekunden lang gedrückt, bis die Betriebsanzeige-LED fünfmal blinkt

Alle Programmierungs- und Setup-Codes, die Sie in die Fernbedienung eingegeben haben, werden gelöscht und die Fernbedienung wird wieder auf die Werkseinstellungen zurückgesetzt.

Gerätecodes

In der Tabelle Im letzten Kapitel dieser Bedienungsanleitung finden Sie 3-stellige Codes für Geräte anderer Hersteller.

Benutzen Sie diese, wenn Sie Ihre Fembedienung zur Steuerung Ihrer Geräte einrichten, wie unter Direkte Codeeinstellung beschrieben. Methode 1 (siehe vorherige Seite).

Wenn mehr als eine Codenummer aufgeführt wird, versuchen Sie die erste Nummer. Wenn die Ergebnisse unbefriedigend sind, versuchen weiterhin die Nummern für diesen Hersteller, um die beste „Anpassung“ mit der erforderlichen Funktionalität zu erreichen.

Wenn der Hersteller Ihres Geräts nicht aufgeführt wird, testen Sie die Bibliotheksuche: Methode 2 (siehe vorherige Seite). Damit durchsuchen Sie den gesamten Speicher der Fernbedienung.

AMP

AMP-Gerätemodus

Über die Gerätemoduslaste AMRnfrugieren Sie die Fembedienung, um den Receiver zu steuern. Das Drücken dieser Taste hat keine Auswirkung auf den gegenwärtig ausgewählten Eingang am Receiver.

Die funktionalität der Fornbedienung ist abhängig von den internen Quellen und wird in folgender Tabelle beschrieben.

	Einmal drücken - Umschalken des Receiver Betriebszustandes Ein und Standby in der aktuellen Zone (Zone, in der der Befehl empfangen wird). Gedrückt halten - schaltet alle Zonen in den Standby-Modus, ega in welcher Zone der Befehl empfangen wurde.
1-2	Die Ziffernlassen können zur direkten Eingabe von numerischen Werten verwendet werden.
SME	Sync -s können Verzögerungen im Videosgralt einweiten, hervorgeußen durch Videoverarbeitung, welche eine falsche Zuordnung zwischen Audio- und Video-Timing verursacht. Sie können dies feststellen, wenn der Ton im Video nicht synchron mit den Lipoenbewegungen ist. Um dies zu karmensieren, können Sie das Lipsyn Delay einstellen. Drücken Sie die Synasse und nutzen Sie die Navigationstaten und. Drücken Sie die Taste noch einmal, um das Lip-Sync-Verzögerungsmen zu verlassen.
MFO	Mit Info schaten Sie zyklisch durch die unten links im Display des Bedienfeld auf der Gerätevorderseite angezeigten Informationen, wenn die Hingänge TJN-NET aktivOSB sind.
	Einbenden der DTSX-Dialogsteuerungsleinstellung.
MSSU	Ruff das Scup Monü des Serräts auf dem On Screen Display auf.
MSTUP	Schaltet Do-by Volume ein/aus.
MUS	Schaltet Dirac Jive EO ein/aus.

FRI	Rut ein temporäres Stuckofer-Agblecht-Menu auf Nutzen Sie die und Navigationstaten Drücken Sie noch einem REN des Subwoofer-Agblecht-Menu zu verlassen. Da es sich um eine vorübergehende Einstellung handelt, wird der Subwoofer-Agblechtsegel auf den Wert zurückgesetzt, der im Laufprochenpegel Menu eingesetzt ist, wenn das Gera ausgeschaltet oder in Sandby geschaltet wird
×	Aktiviert eine deakalien: die Stummschalfunktion des AVR.
VOL	Passi die Laufstärke des Verstärkers an.
HOTI	Geht zylisch durch die verfügbaren Surround- und Downmixmodi.
HIVI	Geht zylisch durch die Helligkeitsoptionen des Displays auf der Herzstoffe.
HIVP	Setzt die Fernberdienung in den AMP-Modus zurück.
HIRT	Stereo Directein/sus Ermöglicht ein direkten analogen Weg von den analogen Eingangen zu den liven und rechten Ausgängen der Ironlautrisrecher. Schaltet alle Surround-Vorarbeitungsmodi ab und deakalien die 105 Schalkreise für bes. e Stereo Klangqualität.

	Navigiert in den Dateln und Menü's auf dem Biloschirm.OK wählt die markierte Datel oder ruft das markierte Menü auf dem Biloschirm auf bei manchen Fernbeciertenungsmodellen mit „Enter" oder Select" bezeichnet.⚠️ Aufwarts⚠️ Links⚠️ Rechts⚠️ AbwärtsAMP + ⚠ Hinschalten vom Standby-Modus aus:AMP + ⚡ Wechsel In den Standby-Modus vom eingeschaltenes Mocus aus:AMP - OK Auswahl von Zone 2
RD	Roux Taste
GEEN	Girine Taste.
*BLDW	Gelbe Taste.
BLU	Blaue Taste.
RCZO	Tuner-Eingang.
RO	Aux-Eingang.
RO	NCT-Eingang.
RO	BT-Eingang.
RO	AY-Eingang.
SAT	SAT-Eingang.
PAT	PVR-Eingang.
GDP	Spielkonsole-Eingang.
ED	BD-Eingang.
CD	BD-Eingang.
STB	STR-Eingang.
UDE	UI-D-Eingang.

Netzwerk-Befehle

Wenn Sie den Netzwerk Client benauten, werden die unter aufgeführten Tasten genutzt, um der im AMP-Gerätemodus zwischen Musikdatelen zu navigieren.

	Wählt den vorheigen/nächsten Titel in der aktuellen Wiedergabeliste.
	Schaltet zwischen Pause und Wiedergabe des aktuellen Titels um.
	Stoppf die Wiedergabe.

BD

BD/DVD-Gerätemodus

Die Bördätemodustaste konfiguriert die Einkbedierung zur Steuerung der Funktionen angeschlossener Arcum Blu-ray Disc-/DVD-Player. Dies kann auch geändert werden. Das Drücken dieser Taste wählt auch BD als Quelle.

	Schaltet zwischen Hin- und Standby-Nordus Um.
▲	Disk-Schublade auf / zu.
9.5	Sucht und gibt den der gedrückten Taste entsprechenden Teil wieder.
25F	Gent zyklisch durch die Helligeltsoptionen des Frontdisplays.
2006	Gentzykischdurch die Wiederholungsoptionen (Tilol, Disk usw).
◀◀	Scheller Rücklauf.
▶▶	Schindler Vorlauf.
▶▶	Drücken Sie kurz diese Taste, um zum Anfang des aktuelen Titels bzw. zum vorherigen Titel zu springen.
▶▶	Drücken Sie kurz diese Taste, um zum Anfang des nächsten Titels zu springen.
■	Storpt die Wiedergabe einer BD oder DVD.
▶II	Schaltet zwischen Pause und Wiedergabe des akustilon Titels um.
▶▶	Startet eine Aufnahme (bei Geräten, die diese Funktion untersatzen).
1900	Diskmenü
19047	Aktiviert das BD/DVD Player Menü, falls verfügbar.

	Navigiert in Setup- und BD/DVD Programm-Auswahlmenis.OK wählt die markierte Datei oder ruft das markierte Menü auf dem Bildschirm auf -be manchen Fernbedienungsmodien mit „Enter" oder „Select" bezeichnet.AufwärcaLinksRechtsAbwartsBD + Finschalter vom Standby Modus ausBD + Wechsel in den Standby Modus vom eingeschalteter Modus ausBD + ändert die Bidauflösung (für BD, nur auf der Startseite).
	Kohl zur obzessen -bene des Menüs („Start“) zurück.
R2010	Wechsel zwischen den Audio-Decoolierungsformaten (Dolloy Digital, DTS usw.).
AMP	Setzt die Fornbedierung in den AMP Modus zurück.
LPC	ROTE Farbstaste für BD
RED	GRÜNE Farbstaste für BD
PH US	GELBE Farbstaste für BD
BLAD	BLAUE Farbstaste für BD

AV

AV-Gerätemodus

Die Abscherradustasiakonfigurien, die Herbedienung zur Steuerung der -unktionen eines -hemachen oder eines anderer Anzeigegeräts. Sie müssen diesen Modus konfigurieren, um ihn mit Ihren Ceräten nutzen zu können. Das Drücken dieser faste wählt auch AMIs Quelle.

	Schaltes zwischen Ein- und Standby-Modus um. (Bei bestimmten TV-Modellen müssen Sie zum Einschaten eine Zifferntaste drücken).
1.0	Gleiche Funktion wie die Zifferntasten der Originalfern oeclenung, i. d. f. zur Kanalwahl.
2.0	NFO- oder OSD (On Screen Display-Funktion, falls verfügbar).
3.0	AV: diese Funktion nängt vom Femsener ab.
4	Vorheriger Kanal.
5	Nächster Kanal.
6	Zeigt Bild Informationen an; diese Funktion nängt vom Femsener ab.
7	Programmtfäh.
	Navigiert durch Scup- und Programm-Monius, OK bestätigt eine Auswahl (bei manchen Fembedienungen mit „Enter“ oder „Select bezeichnet).
	Kehrt zur obersten Ebene des Menüs (Start*) zurück.
8	Sezbt die Fembedienung in den AMP-Nocus zurück.
9	ROTE Taste für Videocext.
10	GRÜNE Taste für Videostext.
11.00	GELBE Taste für Videocext.
12	BLAUE Taste für Videostext.

UHD

UHD-Gerätemodus

Die UHD-rä. er-ndustaste wählt, als UHD cl. aus.

Die UHD-Seite ermöglicht Ihnen, Codes von einer dedizierten UHD-Fernbedierung lernen zu lassen – siehe „Berutzerdefinierte Anpassung der Fernbedierung“ auf Seite DF-70

STB

STB-Gerätemodus

Die Stärtemodusste wählt als Quelle aus.

Wenn diese zur Nutzung Ihres Setto-Box-Decoders oder eines ähnlichen Geräts konfiguriert wurde, kann die hombodienungen arachließend das Geral a.cuern.

	Schaltel Zwischen Ein- und Standby Modus um
1. V	Gleiche Funktion wie die Ziffernster der Originalfermordierung, d. R. zur Kanakwahl.
2. PF	NFO- oder OSD (On Screen Display)-Funktion, falls verfügbar.
3. MDS	Wertl die Bistikotheis oder Modien Function.
4. K	Schneller Rückauf.
5. >	Schreiter Vorlau.
6. H	Vorherger Kanal.
7. H	Nächster Kanal.
8. ■	Supplidic Wiedergeste.
9. II	Schaltet zwischen Pause und Wiedergeste des aktuellen fiftels um.
	Startet eine Aufnahme.
10. 11	Cifmet beieligen Sallitten- und Kabel-SettopBoxen den Programmführer (HPG / Electronic Program Guide).
11. 12. PF	Schaltet die Menüfunktion ein falls die SettopBox diese Funktion verwendte.
	Navigiert durch Setup- und Programm-Menus. OK bestätigt eine Auswahl bei manchen Rembeditionungen mit 'harten' oder 'Selbst auszeichnet'.
	Kernt zur obersten Ebene des Mendes (Start) zurück.
12. 13.	Wertl die Filtelfunktion
13. 14.	Sätze die Rembedierung in kon AMF-Modus zurück.
14. 15.	ROTE Taste für die Settop-Box.
15. 16.	GRÜNE Taste für die Settop-Box.
16. 17.	GELBE Taste für die Settop-Box.
17. 18.	BLAUE Taste für die Settos-Box.

SAT

SAT-Gerätemodus

Die SATVä erodustige wähl. abAquelle aus

Wenn diese zur Nutzung Ihres Saulliter-Recovers konfiguriert wurde, kann die Fernbedierung anschließend das Gerät steuern.

	Schalter zwischen Fin- und Standby-Modus um.
L1	Gleiche Funktion wie die Zifemtassen der Originalhembeziehung, i. d. R. zur Kanalwahl
H2	NIO- oder OSD (On Screen Display-Funktion, falls verfügbar)
H4	Vorherger Kanal.
H6	Wächster Kanal.
H8	Zeigt Programminformationen an.
RP-IP	Programmführer (oder Setup bei bestimmten Setup-Boxent).
	Navigiert durch Setup und Programm Menis. OK bestätigt eine Auswahl bei manchen Fennepelenungen mit „Enter“ oder „Select bezeichnet).
	Kehnt zur obersten Energie des Menis („Start“) zurück.
E7	Zurück.
E9P	Setzt die Fennepelenung in den AMP-Modus zurück.
E10	NOTE Taste für Satelltenreceiver.
E11P	GRUNE Taste für Satellitenreceiver.
E12OM	GELBE Taste für Satellinenreceiver.
E13P	BLAUE Taste für Satellinenreceiver.

PVR

PVR-Gerätemodus

Die PVR-ri, emodustaste wählt a kVQuche aus.

Wenn die Ferroecienung zur Nutzung Ihres Personal Videorecorders (Festplatte) oder einem ähnlichen Gerät konfigur er wurde, kann sie anschließend das Gerät steuern.

	Schelmut zwischen Hin- und Standby-Modus um.
L2	Gleiche Funktion wie die Ziffermasten der Originalembedienung, i.d. 3 zur Kanalwahl.
R40	INFO- oder OSD (On Screen Display)-Funktion, falls verfügbar.
W66	Wählt die Bib lotheks- oder Meelen-Funktion.
◀	Schneller Rücklauf.
▶	Schmeller Vorlauf.
◀◀	Vorheriger Kanal.
▶◀	Nächster Kanal.
■	Stoppis die Wiedergabe.
▶II	Schaltet zwischen Pause und Wiedergabe des aktuellen Ttelsum.
●	Startet eine Aufnahme.
WD6	Öffnet bei einigen Satellten- und Kanel-Settop-Boxen den Programmführer (EPC / Electronic Program Guide).
WD7	Schaltet die Menufunktion ein, falls der PVR, dieser Funktion verwendite.

	Navigiert durch Setup- und Programm-Vernös,OK bestätigt eine Auswahl (bei manchenFernbeienungen mit „Jahr“ oder „Selzertbezeichnet).
25	Kehrt zur obersten Ebene des Vernös („Start“)zurück.
400	Wählt die Hilfeunktion.
450	Setzt die Fernbeienung in den AMP-Moduszurück.
451	ROTE Taste für PVR.
452	GRÜNE Taste für PVR.
453	GELBE Taste für PVR.
454	BLAUE Taste für PVR.

CD

CD-Gerätemodus

Die Cöherätemedustaste wählt, und Quelle aus.

Die Schaltfläche ist konfiguriert für die Steuerung der CD Funktionen der Arcam CD Player, dies kann jedoch geändert werden (siehe „schützen/Freigeben eines Gerätemodus“ auf Seite DE-21).

	Schaltes zwischen Hin- und Samday Modus um.
▲	Disk-Schulblade auf / zu.
0,5	Sucht und gibt den der gedruckten Taste entsprecheren Titel wieder.
35F	Gehnt zylisch durch die Helligkeitsoptionen des Frontd splays.
100C	Gehnt-vyldisch durch die Wiederholungsoptionen (Titel, Disk usw.).
«	Schneller Rücklau?
»	Schneller Verbauf!
«	Drücken Sie kurz diese Taste, um zum Anfang des aktuelen Titels bzw. zum vorherigen Titel zu springen.
»	Drücken Sie kurz diese Taste, um zum Anfang des nächsten Titels zu springen.
■	Stoppf die Wiedergabe einer CD
▶II	Schaltet zwischen Pause und Wiedergabe des aktuellen Titels um.
POP 27	Drücken Sie während der „normalen Wiedergabe“ (d. h. das Display zeigt den Buchstaben Prichtan) die Lasten und und um den Titel zu wählen und drücken Sie darin MENU um den Titel zu speichern.Drücken Sie im „Programm-Wiedergabemodus“ die Laste MENU dem gespeicherten lieli zu löchen.

	Navigiert durch Setup- und CD-Programmauswahl-Venus.OK wählt die markierte Date oder ruft das markierte Menä auf dem Biloschirm auf - bei manchen Ferradionungsmodellen mit „Erste“ oder „Select“ bezeichnet.AufwartsLinksRechtsAbwartsCD + Einschalter vom Standby-Modus ausCD + Wechsel in den Standoy-Vocus vom cingeschalter Modus aus.
MP	Setzt die Fernbedienung in den AMP-Modus zurück.
HUG	Gibt die programmierten Tiel wieder.

Grundlegende Einstellungen

Es ist unerlässlich, dass Sie in den Einstellmenüs vor der Benutzung Ihres Receivers einige Informationen über Ihre Lautsprecherkenfiguration eingeben. Dadurch kann der Receiver alle digitalen Surroundklangquellen verarbeiter und präzise auf ihr System vertellen, wadurch Sie in einer ultimativen Surroundklanggenuss kommen.

Es gibt drei wichtigen Informationen, die in den Abschnitten beschrieben werden: „Lautsprecher-Art“, „Lautsprecher-Enflammung“ und „Lausprecher-Level“.

Die Methode, wie Sie per Hand diese Informationen in den Receiver eingeben, wird später im Kapitel „Einstellmenüs“ auf Seite DE-29 beschrieben.

Wenn Siem mit Hilfe des Raumabgleichs von Dirat. Live kalloriert haben, werden die Lautsorecherpegel und Verzögerungen automatisch eingestellt und angewendet, wenn der Abgleich aktiviert ist. Allerdings müssen Sie auch hier die Lautsprechertypen per Hand eingeben. Bei der Verwendung mit deaktiventem Abgleich müssen Lautsprechergölfe, Lautsprecherabstand und Lautsprechergepel per Hand eingegeben werden. Weil es wichtig ist, dass Sie verstehen, warum diese Lautsprechereinstellungen eingegeben werden müssen, wird dieses Warum in diesem Kapita vor dem Kapitel über die Einstellung des Abgichts erläßtert.

Lautsprecherarten

Sie müssen die Lautsprechertypen einstellen, die Sie an Ihren Receiver angeschlossen haben.

Groß Kann den vollständigen Frequenzbereich wiedergeben

Klein kann nicht den vollen, unteren Frequenzbereich wiedergeben

Keine Der Lautsprecher ist in Ihrer Konfiguration nicht vorhanden

Die begriffe „groß“ und „klein“ hängen nicht. Äwengsläufig von der physikalischen Größe ihrer Lautsprecher an. Als Fausregel gilt, dass man einen Lautsprecher, der keine Frequenzen um 40 Hz oder darunter wiedergeben kann (was nur wenige können), in einem Heimklinsystem besser als kleinen Lautsprecher konfiguriert.

Wenn ein Lautsprecher als „klein“ definiert ist, werden sehr tiele Frequenzen von dem lautsprecher an einen „großen“ Lautsprecher oder einen Subwoofer weitergeleitet, die sich wesentlich besser zur Wieckgabe von tiefen Frequenzen eignen.

Beachten Sie, dass es möglich ist alle Lautsprecher als „klein“ zu dehnieren, solange ein Subwoofer in Ihrer Konfiguration vorhanden ist. Falls Sie über keinen Subwoofer verfügen, sind Sie gezwungen die Frontlautsprecher als „groß“ zu definieren.

(Fortgeschrittene Nutzer können die „kleine“ Lautspreche-Einstellung für die reine Stereo-Wiedergabe außerhalb eines Films, automatisch aufleben. Dies kann im „Eingangskonfiguration“ Menü eingestellt werden – Seite Seite DE-30.

Übergangsfrequenz

Wenn Sie alle Lautsorecher als kleine Lautsprecher eingegeben haben, müssen Sie einen Wert für die Üborgangsfrequenz festlegen. Dies ist die Frequenz, ab wechsel die letzten Frequenzen von den kleintem aufsprechern an die größten Lautsprecher oder einen Subwoofer (falls vorhanden) weitergeleitet werden. Eine Frequenz von 80 Hz ist so ^1 ein guter Ausgangspurid. Allerdings werden Sie wahrscheinlich mit verschiedenen Werten experimentieren oder Ihr Lautsprecher-Handbuch zur Hilfe nehmen müssen, um den besten Wert für ihr System zu finden.

Verwenden Kanal 6 & 7 für

Wenn diese nicht in der Hauptzone genutzt werden, ist es möglich die hinteren Surroundkaräle Deckenlautsprecher 1 oder den Frontlautsprechern links/rechts zuzuwiesen, um Bi-Amping zu betreiben oder einen verstärkten Ausgang für Zone 2 zur Verfügung zu stellen.

Lautsprecher-Level

Zum: Schluss müssen die Level aller Laufsprecher innerhalb des Systems eingestellt werden, um an der Hörposition zuseinander zu passen, wieder um einen ordnungsgemäßen Surround-Ersted zu schaffen. Zu Ihrer Unterstützung kann der Receiver für jeden Laufsprecher ein Testgerlöch erzeugen, das mit einem Schalldruckpegelmessgerät (SPL Meter) gemessen werden sollte. Das Messgerät sollte auf „C-Wichtung und langsame Reaktion eingestellt sein. Es gibt mehrare Apps für Smartphones/Tablets, die diese Funktion auch ausführen können. Der Geräusch-Level eines Jegen Laufsprechers, gemessen an der Hörposition, sollte auf der „Speaker Trims“ Seite des Setupmenus so eingestellt werden, dass das Messgerät /5 d/b SPL misst. Die Receiver-Systemlausrärkeeinstellung spielt beim Aktivieren des Testgerlösch's keine Rolle, weil diese für die Dauer des Laufsprecher-Geräuschtests außer Kraft gesetzt wird.

Es gibt zahlreiche preiswerte Basis SPL-Messgeräte auf dem Mark, welche die Zwecke von Heimkinolichabern erfüllen. Erden Sie sich an ein örtliches Fachgeschäft, suchen Sie online oder fragen Sie Ihren Händler.

Sollten Sie kein SPL-Wessgerät und keine geeignet Apo zur Verfügung haben, können Sie dem Geräusch Level nach Gehör abstimmen. In diesem Fall ist es nicht möglich die Lautsprecher auf ein absolutes 75 db SPL Lautstärkelevel abzustimmen, aber Sie sollen alle Lautsprecher gleichmäßig laut abstimmen. Das Aostimmen von Testsignal-Levels nach Gehör ist nicht zu empienten, da es sehr schwierig ist dies genau durchzuführen. Es ist jedoch besser als Oberhaupt nichts einzustellen!

Lautsprecherabstände

Es ist wichtig, dass die Entfernung eines jeden Lautsprechers zur Hörposition genau ausgemessen und in das Setupmente eingegeben wird. Dies stellt sicher, dass die Töne der unterschiedlicher Lautsprecher zur richtigen Zeit an der Hörposition ankommen, um einen realistischen Surreal-Offekt zu schaffen. Die Entfernung kann in Zentralictern und Inch eingegeben werden.

Automatische Lautsprecher-Einstellung

DIRAC

Dirac Live Arcam

Ihr Receiver besitzt eine urheberrechtlich geschätzte automatische Lautsprecherkallbricungs-unktion von Dirac Research. Die PC/MAC-basierte Anwendung bemüht sich alle grundlegenden Lautsprechereinstellungen für alle Lautsprecher in Ihrem System vorzunehmen. Sie berechnet außerdem die Filterwerte für den Raumabgleich (Room CO), um einige der schlimmten Effekte von Resonanzfreußenzen zu vermeiden.

Zum Lieferumfang ihres Receivers gehört auch ein Kallbrierungsmikrofon, das an einem USA-Port ihres PCs oder Vacs angeschlossen werden muss, der mit dem gleicher Netzwerk wie der Receiver verbunden ist, und das entsprechend den Anweisungen der App Dirac Live PC/MAC auszurichten ist. Dieses mikrofon nimmi die speziellen von den Laufsprechern erzeugen Kallbrierungsväre auf, wenn die App Dirac Live ausgeführt wird. Der Receiver analysiert daraufhin das Signal und berechnet:

□ Die Lautsprecherverzögerung,
□ Das lautsprecher-level,
☐ Problematische Resonanzfrequenzen in dem Rau die durch Filter gesteuert werden müssen.

Nachstenend finden Sie einige Regeln, denen Sie folgen sollten, damit Sie das System dabei unterstützen, während der Ausführung der Dirac-Live-Einstellungen so präzise wie möglich zu sein.

□ Minimieren Sie Hintergrundgeräusche in de Hörraum und in Nebenräumen.

□ Schließen Sie alle Fenster und Türen in dem Hörrauf
□ Schalten Sie alle Ventilatoren inkl. Klimaanlagen ab
Montieren Sie das Mikrofon auf einem Stativ oder einer ähnlichen Vorrichtung.

□ Positionieren Sie das Einstellmikrofon aufwigerichtet so, dass es sich in ungefahr der Kopfhöhe befindet, die Sie haben, wenn Sie sich in normater Musikhörposition befinden. Es ist nicht notwendig, dass Sie das Mikrofon direkt auf den Lautsprecher richten, der den teston erzeugt. Das Mikrofon sollte vertical zur Deckie gerichtet positioniert werden. (Es hilft wenn Sie in der Lage sind das Mikrophon direkt auf der Position, wo sich normalerweise ihr Kopf zum Hören befinden würde zu positionieren, wo das Mikrophon in direkter ununterbrochener Sichtweite zu den Lautsprechern ist.)

□ Wenn Ihr System einen aktiven Subwoofer bestellen Sie den Regler für die Ausgangsleistung/Gain Control zum Start auf einen Wert, der ungefähr zu den Frontlautsprechern passt.

Bei Aktivierung wird nacheinander über jeden Kanal des Receivers einschließlich des Subwooferkanals ein Kalibrierungsten wiedergegeben. Der Kalibrierungstortentüm im Wechsel für jeden Lautsorecher mehrmals, die verschiedene Parameter berechnet werden. Folgen Sie den „Fortschritus“ Informationen auf Ihrem PC/MAC.

In der Standardeinstellung ist die Room EQ-Funktion

für keine Eingangsquelle angewandt. Sie sollten die Room EO: Funktion für Eingänge aktivieren, von denen Sie denken dass diese davon profitieren können, wenn Sie eine typische Wiedergabe der Quelle an dem entsprechenden Eingang hören. Nach der Berechnung können Sie diese im Eingangskonfigurationsmenü aktivieren.

Auch wenn der Raumabgleich helfen kann Probleme mit der Akustik des Höraums zu reduzieren, ist es für gewöhnlich wesentlich besser die Probleme in dem Raum direkt zu lösen. Korrekte Positionierung der Lautsprecher, akustische Maßnahmen an den Wänden und eine Hörposition welt von Wänden entfernt sollen ein zweitaus bescares Ergebnis (Verzielen). Da sich dies in einer Heimumgebung schwierig darstellen kann, ist Room EC die nächst bessere Wahl.

Probleme

Wir empfehlen Ihnen, die nach der Dirac-Live-Einstellung auf dem Bildschirm angezeigten Messwerte auf möglicherweise nicht korrekte Ergebnisse zu durchsuchen, um insbesondere sicherausellen, dass die angegebenen Lautsrecher ihrer Konfiguration entsprechen und die Lautsprechenentlemung zur Hörposition ausreichend genau ist. Wenn die Ergebnisse ihren Erworungen nicht entsprechen, dann führen Sie die Dirac-Live-Einstellung erneut aus.

Die Dirac-Live-Einstellfunktion ist normalerweise sehr präzise, aber trotzdem kann es manchmal zur Erzeugung falscher Ergebnisse kommen. Probleme können resultieren aus:

□ Externen Gerauschen oder Polter Bewegungsgeräusche, die vom Mikrofon wahrgenommen werden,
☐ Schallreflexionen harter Oberflächen (x.B. Fens oder Wände) nahe der Hörposition,
□ sehr starken akustischen Resonanzen innerhalb d Raums,
Hindernissen (wie z. B. ein Sofa) zwischen d'autsprechern und dem Mikrofon.

Wenn noch immer Schwierigkeiten auftreten oder Sie höchst genaue Ergebnisse für ein ultimatives Surround-Erlebnis erzielen möchten, empfohlen wir die manuelle Methode um Lautsprecher-Entfernungen und Lautsprecher-Level einzustellen.

Verwendung von Subwoofern

Wenn in Ihrem System ein Aktiv Subwoofer integrier, ist, dann müssen Sie u. U. die Subwooferausgangspegelverstärkung auf einen höheren oder niedrigeren Wert einstellen.

Bitte schlagen Sie für die ausführlicher Details zur Benutzung Ihres Systems mit Ihrem Receiver in der App Dirac sowie der Schrellstananleitung nach.

Herunterladen der App Dirac Live

Bitte besuchen Sie zum Herunterladen der App Dirac Live PC/MAC sowie der Schnellstartanleitung:

live.dirac.com

Benutzung von Dirac

Sie können im Receiver bis zu drei Dirac-Equalizerkurven speichern. Jeder Eingang kann eine andere Kurve benutzen; beispielsweise können Sie für den BD-Eingang die Kurve „Film“ und für den CD-Eingang die Kurve „Musik“ benutzen.

Das können Sie mit Hilfe der Taste AUDIO der Fernbedienung pro Fingang einstellen.

Sie können jedoch auch den Menüpunkt Raum-EQ des Menüs Audioeinstellungen benutzen, um die gewünschte Kurve für jeden Eingang einzustellen. Schlagen Sie hierfür unter „Raum-EQ“ auf Seite Seite DE-30 nach.

Hinweis: Wenn Sie Dirac das erste Mal ausführern, wird die Kurve auf alle Eingänge angewendet. Nachträgliche Kurven werden nicht automatisch übernommen. Wählen Sie die benötigte Kurve für den gewünschten Eingang mit Hilfe einer der zuvor beschriebenen Methoden aus.

Für AVRS sind eine zusätzliche Lizenz und ein Kalibrierungsmikrofen erforderlich, besuchen Sie bitte:

live.dlrac.com

Setup-Menü

Mit Hilfe des Erstellmenüs können Sie alle Aspekte Ihres Receivers konfigurieren. Die nächsten Seiten führen Sie durch die Menäpunkte und erklärer Ihnen ihre Funktion. Die Erstellungsmeis können ermutigend aussahen. Wenn Sie ein Neueinsteiger auf dem Gebiet der Hinsellung eines Holminkes sind, dann kann das Erstellmenü u. U. sehr beängstigend wirken. Allerdings muss der Großteil dieser Erstellungen nur während der Ersteinrichtung des Systems (oderbei Systemwechsel oder Umzugti) konfiguriert werden.

Aufrufen des Setupmodus

Um das Setup-Menü zu öffnen, drücken Sie die Taste MENU auf der Fernbedienung oder Gerätefront. Das Display des Bodienfeldes auf der Gerätevordensite zeigt nun das Einstellmenü (Bild rechts) an.

Input Config General Setup Speaker Types Speaker Distances Speaker Levels Video Inputs HDMI Settings Zone Settings Network Bluetooth

Navigieren im Setup-Menü

... Benutzung der Fernbedienung

Man kann mit Hilfe der Pfeiltasten auf der Fernbedienung durch das Setupmenü navigieren. Das ist eindeutig die beste Methode.

1. Um das Sclupmenü aufzurufen, drücken Sie die MENU -Taste (unmittelbar unter den Pfeiltasten).
2. Navigieren Sie im Hauptmenü mit Hilfe der Tasten ⚠️ und ▼ nach oben und unten.

3. Wenn Sie den gewünschten Haupbereich erreicht haben, drücken Sie die Taste ☑, um in diesen Bereich zu gelangen.

4. Bewegen Sie sich mit den Tasten 📄 und 🕒 in den Bereichseinstellungen im rechten Feld nach oben oder unten. Einige Einstellungen werden grau dargestellt. Diese dienen entweder nur zur information (z. B. Abtastfrequenz des Eingangs) oder sind momentan nicht auswahlbar. Scrollbalken am Setupmenü erleichtern die Navigation durch die einzelnen Punkte, falls mehr Punkte vorhanden sind, als auf dem Bildschlm dargestellt werden können.

5. Mit der Taste OK wählen Sie eine zu ändernde Einstellung. Durch nochmaliges Drücken der TasteOK wählen Sie die Einstellung ab.
6. Sie können jederzeit die Taste MENufrücken, um das Menü zu verlassen. Alle Änderungen der Einstellungen werden gespeichert.

... Benutzung der Tasten an der Gerätefront

Sie können die Bedienelemente der Gerätevordersete benutzer, um das Gerät zu konfigurieren. Ähnlich wie für die Denutzung der Ferroedienung beschrieben, können Sie bis 1980 und 2000 beziehungen nach denen, für den

Sie Fichtinanzielle Navigation nach OCFY - für GEOTV4 Navigation nach unten, INFO d'e Navigation nach links und MODEle Navigation nach rechts berutzen.

Input Config. (Konfigurieren der Eingänge)

Alle Audio- und Video-Einstellungen auf dieser Setupmenüseite können einzeln und unabhängig zum aktuell gewählten Eingang angepasst werden.

Wenn in der Eingangsvolle ein anderer Eingang gewählt wird, werden im Hinsteffeld alle Hinstellungen, die diesen Eingang betreffen, darunter angezeigt. Die Einstellungen werden nur für den benannten Eingang angewendet und im Speicher abgelegt und jedes Mal nach dem Neustart des Geräts eingelesen, wenn der entsprechende Eingang gewählt wird.

Eingang – Die aktuell gewählten Eingangsanschlüsse, auf die sich die Einstellungen unten beziehen.

Name Der angezeigt Name des Eingangs. Man kann alle Hingänge so umbencrennen, dass sie besser zuftren Konfiguration passen. Wenn Sie zum Beispiel zwei Satellten-Receiver angeschlossen hören, können Sie den Hauptempfänger an die Eingangsanschlüster. Sat-Audio und -Video anschließen und ihm den Namon „SAT 1“ geben. Sie können dann den zweiten Satellten-Receiver an die Eingangsanschlüsten UHD-Audio und -Video anschließen, aber den UHD-Narren auf „SAT 2“ ändern. Dadurch wird die Auswahl des gewünschten Eingangs für den/oue Benutzer/in des Recelvers einfacher, wenn er/te durch die Eingänge scrollt.

Lippensynchronisation - Jeder Eingang kann mit einer eigenen Einstellung belegt werden, um eine Zeitverzögerung zwischen Ton zum Bild hinzuzufügen, um asynchrones Bild und Ton zu kompensieren. Dies ist in der Regel erforderlich, wenn die Videoverarbeitung des Systems verwendet wird, um das Video zu Skalieren oder zu Deinbarlacken. Der Hestellbereich die Lip Sync Verzögerung liegt zwischen 0 und 250ms.

Lip Sync-Einstellung kann nur in den Fällen ausgleichen, in denen das Bild verzögert ist. Wenn der Ton zu spält kommt, setzen Sie Lip Sync auf das Minimum.

Modus - Leg. den Anfangs Audiodecodiummodus für Stereo-Signale fest, die über diesen Eingang wiedergegeben werden.

□ Last Mode* übernimmt die zuletzt verwendt Einstellung für diesen Eingang, als eine Stereo-Quelle verwendet wurde. Weitere Informationen finden Sie im Kapitel „Zweikanal-Quellen-Modi“ auf Seite DE-35.

MCH-Modus – Hierüber stellen Sie die Anfangsaudiodekodierung für digitale Mehrkaralquellen an diesem Eingang ein.

□ „Last Mode“ übernimmt die zuletzt verwende Finstellung für diesen Eingang, als eine Stereo-Quelle verwendet wurde. Weitere Informationen finden Sie im Kapitel „Modi für Mehrkanalquellen“ auf Seite DE-35.

Bass -

Höhen -

Diese Regier erlauben eine Veränderung der Höhen und Bässe für alle aktiven Lautsprecher, für jejen Eingang separat. Zum Zeissiel, wenn Ihr PVR zu wenig Bass hat, können Sie ihn gezielt anpassen, indem Sie PVR in der Eingangszeile anwählen und den Bass-Regler um 2-3dB erhöhen. Dann wird bei dieser Quelle automatisch die Basswiedergebe erhöht, solange der Eingang gewählt ist.

Raum-EQ – Wenn die App Dirac Live ausgeführt wird und Equalizerfilter auf einen der drei verfügbaren Speicherplätze heruntergeladen worden sind, dann können Sie Raum EQ auswahlen.

☐ Noch nicht berechnet: (Nur zur Information) Es sind keine Equalizerfilter vorhanden, weshalb keine Auswahl möglich ist.

□ Projektname: Der Dirac-Live-Raum-EQ wird auf die gegenwärtig ausgewählte Quelle angewendet und der Projektname der App Dirac Live wird angezeigt.

□ Aus: Der Dirac-Live-Raum-EQ wird nicht auf die gegenwärtige Quelle angewendet.

Eingangsregler Mit dem Input Trim können Sie den Signalpegel des analogen Eingangs (Empfindlichkeit) einstellen, bevor das Signal in den ADC (AD-Wandler) eingespeils, wird. Möglichkeiten sind 1, 2 und 4 V RMS max. Eingangspegel. Die Standardeinstellung ist, max. 2 Vrms.

Zum Beispiel, für analoge Quellen mit kleinen Ausgangspegeln kann die maximale Einstellung von 1 V eine bessere Wahl sein. Das unterstützt die Maximierung des Signal-Rausch-Verhältnisses. Des Weiteren hilft es dabei, den Klang verschiedener Analogquellen für jede angegebene Receiver-Autstärkeseinstellung auf dem gleichen Pegel zu halten.

Dolby-Audioverarbeitung – Wendet die Dolby-Audioverarbeitung auf das eingehende Audio an.

Aus: (Standard) Dolby Audio Processing ist für diesen Eingang deaktiviert.

□ Film: Geeignet für die Filmwiedergabe. □ Musick: Geeignet zum Musikhören.

Nacht: Komprimiert das Audio, damit es besser bis spät in die Nacht angezeigt oder angehört werden kann.

Stereomodus – Wenn ihr System mit einem Subwoofer ausgestattet ist, haben Sie die Möglichkeit auszuwählen, wie die Bassinformationen bei der Wiedergabe von Stereo-Quellen (analog oder digital in Stereo zwischen linken und rechten Frontlautsprochern und Subwoofer verteilt werden sollen. Wählen Sie die Option, bei welcher der Bass am sauberten und gleichmäßigsten klangt. Wenn Sie einzu Subwoofer bei der Stereo-Wiedergabe benutzen, können Sie unter Sub Stereo unten seine Lautstärke einstellen. Um zum besten Ergebnis zu gelangen, benutzen Sie bitte eine Hinschl. CD oder Live Material. Diese Einstellung können Sie benutzen, um ihre normalen Lautspracheinstellungen im Menü Laufsprechwaren immer dann zu überschreiben, wenn der Receiver Stereomaterial wiedergabe. Eine obliche Hinschlung zum Wiedergeben von 7 Kanal Musik ist die mil leicht veränderter Subwoofer- und Laufsprecher-Lautstärke als bei Surrund-Filmen.

□ Als Lautsprechertypen: Wenn eine analoge oder digitale Stereo-Quelle wiedergegeben wird, wird die normale Lautsprechereinstellung (wie im Lautsprechertypen: -Menü) verwendet, um das Signal wiederzugeben.

- Links/Rechts: Kompletter Frequenzbereich in Stereo. Der komplette Frequenzbereich wird zu den linken und rechten Frontlautsprechem geschickt und nicht zum Sutzwodier. Wählen Sie diese Hinstellung, wenn Sie sicher sind, dass ihre linken und rechten Frontlautsprecher den vollten Frequenzumfang wiedergeben können. Falls ihre linken und rechten Frontlautsprecher auf der Hinstellungsschle Tautansprochertypen als Small eingestellt sind, überschreibt diese Einstellung bei der Stereo-Wiedergabe den Wert temporär mit Large (falls ihre linken und rechten Frontlautsprecher den kompletten Frequenzbereich abdecken). Oft

ist die Erstellung der Frontautsprecher auf der Hinwicklungszte Leutsprechenypen auf Small für Hime sinnwoll, wenn Sie auch einen Subwoofer benutzen. Dadurch werden die tiefen Töne des Hims zum Subwoofer geleitet, der dafür speziell konstrukt wurde, um lieben Biss in Hilnen exerkier wiederzugeben. Es können aber sein, dass bei Musik die Stereo-Wiedergabe mit der Einstellung ohne Subwoofer besser klingt und die inken und rechten Frontautsprecher als Large eingestellt werden.

☐ Links/Rechts+Sub: Das volle Frequenzband wird rechts und links zu den Frontlautsprechern geschickt, und zusätzlich der Bereich unter der Übergangstrequenz zusätzlich zum Subwoofer. Der Bassanteil wird dadurch verdoppelt.

L. Sat+Sub: Wahlen Sie diese Einstellung, wenn Sie wirklich kleine Front-Satelltenloutsprecher haben oder den Bass immer über den Subwoofer wiedergeben möchten. Das Bassmanagement wird bei analogen und digitalen Stereo Quellen benutzt und der Bassanteil der linken und rechten Frontloutsprechern im DSP herausgeführter und an den Subwoofer weitergeleite.

HINWEIS: Die Stereo-Modus-Einstellung ist nicht aktiv, wenn man eine analoge Musikquelle im Stereo-Direkt-Modus hört.

Sub Stereo - Falls im Stereo-Mocus Links/rechts + Sub oder Sat+Sub gewählt wurde, paste diese Einstellung die Lautstärke des Subwoofers bei der Wiedergabe von Stereoquellen an.

IMAX Modus (AVR11, AVR21, AVR31, AV41) - Dieser wird ausgewählt, wenn der IMAX Modus durch den Audioeingangstream (autom.) aktiviert oder die Aktivierung bzw. Deaktivierung erzwungen wird.

Auro-Matic 3D (AVR11, AVR21, AVR31, AV41) – Hierüber wählen Sie den Nodus des Auro-Matic 3D-Lipenixers aus.

Klein: Das ist die Upmixer Einstellung für kleine Räume.

Mittel: (Standard) Das ist die Uprmixer-Hinstellung für mittelgroße Räume.

☐ Groß: Das ist die Uomixer-Einstellung für große Räume.

Film: Das ist die Upmixer-Einstellung für Filmmaterial.

□ Sprache: Das ist die Upmixer-Einstellung für die Fokussierung auf Sprachverständlichkeit.
Auro-Matic 3D-Antell (AVR11, AVR21, AVR31, AV41) – Hierüber stellen Sie das Vermältnis zwischen unverarbeiteten und verarbeiteten Signal ein, wenn Sie den Aero-Matic-3D-Upmixer berutzen.
Audioquelle – Auswahl des bestimmten Anschlusstyp für den jeweiligen Eingang. Die Standardeinstellung für Eingänge mit HDMI-Verbindung ist HDMI und Digital für Eingänge ohne HDMI-Verbindung. Diese Einstellung müssen Sie ändern, wenn Sie eine andere Verbindung verwenden.
Wählen Sie aus der Liste den Auclotyp, den Sie bei dieser Quelle verwenden.
☐ HDMI: Das Gerät wird auf den HDMI-Audioeingang für diese Quelle festgelegt.
Digital: Das Gerät wird auf den ootischen, digitalen (TOSLINK) oder koaxialen (S/PDIF) Audioeingang für diese Quelle festgelegt.
□ Analog: Das Gerät wird auf den analogen Audioeingang für diese Quelle festgelegt.

CD Direkt - Schaltet die Stummschaltungsverzögerung für die Erkennung comprimierter Audiosignale ein-VAus. Ihr AVR wird stummgeschäter, wenn er eine Änderung oder Unterrechnung eines digitalen Streams feststellt. Dies ist beabsichtigt und verhindert, dass unerwünschte Geräusche von Ihren Lautsprechem ausgegeben werden, wenn Sie Quellen verwenden, die zwischen mehreren Formaten wechseln (z. B. ein Blu-ray-Player oder eine TV-Set-Top-Rox). CD Direct kann bei Verwendung mit einer Quelle aktiviert werden, die nur ein konsistentes Format überträgt (z. B. ein CD-Player mit PCM Audio). Dadurch wir die Stummschaltung aufgehoben und ein potenzeller Verlust des Anfangs von Spuren verbinden, bei denen der Ton sehr schnell beg nnt.

Allgemeiner Setup

Allgemeine Informationen und Systemsteuerungen.

Source Input (Quelleingang) – (nur zur Information) Source Input zeigt an, welcher Eingang gerade angewählt ist.

Eingangsformat (nur zur Information) Incoming Format zeigt welches digitale Format des Datenstroms der angewählte Hingang gerade empfängt (falls vorhanden).

Eingangs-Abtastrate (nur zur Information) zeigt die

Sampling-Rate des gerade empfangenen Datenstroms an (falls vorhanden).

Eingangs-Bitrate – (nur zur Information) zeigt die Bitrate des gerade empfangeren Datenstroms an (falls vorhanden).

Dialnorm – (nur zur Information) Falls ein Dolby Digital-Datenström empfangen wird, wird hier die Dialog-Normalisierungseinstellung angezeigt, die vom Stearn angefordert wird.

Eingangs-Auflösung – (nur zur Information) Zeigt die Eingangs-Videoauflösung an.

Audio-Komprimierung — Die Audio-Komprimierung ermöglicht eine Wiedergabe ohne Dynamiksoitzen, die nachs manchmal sinnell sein kann. Sie hebt die Lautstärke der leisen Passagen an und senkt die der lauten Passagen ab. Die Komorimierung wird nur auf Dolby/ DLS Soundtrackformate angewendels, die diese Funktion unterstützen.

□ Aus: (Standard) keine Komprimierung ist wirksam.

- Mittel: Komprimierung ist wirksam, so dass der Pegel der lauten Anteile der Ionspur verringert wird. Der Dolby True HD Stream wird automatisch komprimiert, wie vom Eingangs-Stream vorgegeben.

☐ Hoch: Die maximale Kompression des Dynamikbereichs ist wirksam, so dass der Unterschied zwischen lauten und leisen Anteilen der Tonspur verringert wird.

Diese Einstellung gilt für alle Eingänge, wenn der entsprechende Datenstrom erkannt wird. Diese Einselung wird abgespeichert und bei jedem Neustart wiederhergestellt.

Balance Mit der Balance-Einstellung können Sie das Laustärkeverhältnis zwischen Front rechts und links temporär verändern. Die Veränderung bewirkt maximal sechs Dezibel. Bitte beachten Sie, dass Sie damit nicht die kompletie Laustärke auf einem Kanal egen können. Diese Einstellung setzt beim Wechsel des Eingangs auf ein ausgeglichenes Laustärkeverhältnis zwischen rechts und links zurück.

DTS Dialogsteuerung – Hier stellen Sie den Dialogkanalpegel bei kompatiblen DTS-Audiostreams ein.

Maximale Lautstärke Begrenzt die maximale Lautstärkeeinstellung, auf die das System in der Hauptzone eingestellt werden kann. Das kann sinnwoll sein, um beispielsweise ein Übersteuern von schwächeren Lautsprechem zu vermeiden. Diese Einstellung wird

abgespeichert und bei jedem Neustart wiederhergestellt.

Max. Einschaltlautstärke – Begrenzt die maximale Laustärke in der Haupt-ron, mit der das Gerät aus oder in Standby geschaltet werden kann. Diese Laustärke wird nach dem Aufwecken aus dem Standby gewählt, wenn die vor dem Ausschalten verwendende diesen Wert überschreitet (möglicherweise sehr laut). Diese Einstellung wird abgespeichert und beijedem Neustart wiederhergestellt.

Display-Einschaltzeit - Stellt die Zeit ein, die das Frontdisplay nach Empfang eines Befehls leuchtet. Die Standardeinstellung ist stets Ein.

Steuerung Aktiviert oder cleaktiviert die RS232- oder IP (netzwerk)-Steuerung. Es handelt sich dabei um ein System, dass die Fernsteuerung von verschiedenen Drittanbietern-Hausautomationssystemen ermöglicht. Beachten Sie, dass entweder nur RS232- oder IP Steuerung verwendet werden kann. Beide gleichzeitig ist nicht möglich.

Einschalten – Legt fest, wie das Gerät eingeschaltet wird.

□ Stby: In den Standby-Modus

On: Hm

L. Last state: Letzten Zustand (Standardeinstellung).

Sprache - Wählen Sie die Sprache für das OSD-Menü - Englisch, Französisch, Deutsch, Spanisch, Niederländisch, Russisch, Chinesisch.

Lautsprecherarten

Einstellungen für die Lautsprechertypen, die Sie in Ihrer Konfiguration angeschlossen haben. Diese Einstellungen sind für alle Audio: Eingänge wirksam, werden abgespeichert und bei jedem Neustart wiederhergestellt.

Vorne links/rechts –

Mitte -

Surr. Links/Rechts –

Surr. Hinten L/R -

Höhe vorne –

Höhe zurück -

Hier stellen Sie die Tautsprechertypen ein, die Sie an Ihren Receiver angeschlossen haben:

Groß: Sie geben den vollen Frequenzumfang wieder.
Klein: Sie geben den Tiefbassbereich nicht komplett

wieder.

Kein: Tautsprecher in Ihrer Konfiguration nicht vorhanden.

HINWEIS: Man kann nicht alle Lautsprecher auf Small setzen, wenn kein Subwoofer angeschlossen Ist. In dem Fall werden die Frontlautsprecher automatisch auf Large gesetzt.

Subwoofer – Her konfigurieren Sie, ob die dedizierten Subwoofer-Ausgangskommen für einen Einzelsubwoferkanal (Benutzung der beiden Parallelausgänge) benutzt werden.

Kanal 13 & 14-

Kanal 15 & 16 -

Hier konfigurieren Sie die Lautsprecherposition, für die die Kanäle 13, 14, 15 und 16 benutzt werden.

Höhe typ - Hierkonfigurieren Sieden Deckenlautsprechertyp: entweder Deckenmontier, oder Dolby aktiviert.

Kandle 6+7 verwenden für – Wenn Sie im Hauptraum keine hinteren Surroundlautsprecher rechts und links angeschlossen haben, können Sie die hinteren Surroundendzuflen als Decke 1 Verstärker verwerden, um die Frontlautsprecher mit B-Amping zu betreiben oder als Stereo-Verstärker für den Nebenraum (Zone 2).

Gefälle filtern – Hier konfigurieren Sie die Hiltersteilheit. Für die Basssteuerung; entweder 12 dB, 24 cB, 36 dB oder 48 dB/Oktave.

Sub-Gewinn – Hier konfigurieren Sie in einem Bereich von 0 dB bis -30 dB die Ausgangspegelanpassung für alle als Subwoofer konfigurierten Ausgänge in 6-dB-Schritten.

Lautsprecherabstände

Gemessene Abstände zwischen den Lautsprechern und der Si./position.

HINWEIS: Nicht vorhandene Lautsprecher werden hier in grau angezeigt.

Bei Benutzung vor Dirac Live werden diese Einstellungen nicht als Entfernung, sondern als Zeit (ms) angezeigt.
Diese Hinstellungen sind für alle Audio-Hingänge wirksam, werden abgespeichert und bei jedem Neustart wiederhergestellt.
Einheiten – Wählen Sie die Einheiten zwischen Zentimetern oder Inches.

Vorne links –

Mitte -

Vorne rechts –

Surr. Rechts –

Surr. Hinten rechts –

Surr. Hinten links –

Surr. Links –

Links oben Vorne -

Rechts oben Vorne -

Links oben zurück

Rechts oben zurück –

Subwoofer

Kanal 13 -

Kanal 14-

Kanal 15 –

Kanal 16 –

Messen Sie wie auf „Grundlegende Finstellungen“ auf Seite DE-27 beschrieben die Abstände der Lautsprecher zur Sitzposition und tragen Sie die Werte hier ein. Dadurch kann der Receiver die passende relative Verzögerung für jeden Lautsprecher berechnen.

Lautsprecher-Level

Das sind die Kallibrierungseinstellungen für das Testrauschsignal an die Lautsprecher, die an der Sitzposition ermittelt wurden.

HINWEIS: Nicht vorhandene Lautsprecher werden hier in grau angezelt.

Diese Hinstellungen sind für alle Audio Hingänge wirksam, werden abgespeichert und bei jedem Neustart wiederhergestellt.

Testton - Hierdurch wählen Sie den internen testtongenerator aus oder ermöglichen die Nutzung eines externen Testtens, der über den gegenwärtig ausgewählten HDMI-Hingang (wie beispielsweise 8D) wiedergegeben wird.

Vorne links –

Mitte -

Vorne rechts -

Surr. Rechts -

Surr. Hinten rechts –

Surr. Hinten links -

Surr. Links -

Links oben Vorne –

Rechts oben Vorne –

Links oben zurück –

Rechts oben zurück –

Subwoofer -

Kanal 13 -

Kanal 14 -

Kanal 15 -

Kanal 16 -

Benutzen Sie die 🚗 und 🚗 Navigationstasten auf der Frembedierung, um den richtigen Lautsprecher auszuwählen. Drücken Sie 🚗, um den Kallbarierungson zu aktivieren/ceaktivieren und benutzen Sie die 🚗 und 🚗 -havigationstasten, um die Lausrstärke für jeden Lautsprecher ein/uzellen.

Messen Sie wie auf „Grundlegende Hinsellungen“ auf Seite DE-27 beschrieben, an der Sitzposition die Lautstärke der Testtöne für jeden Lautsprecher mit Hilfe eines Pegelmessgeräts bei 75 dB.

Videoeingänge

Einstellmöglichkeit, um einer reinen Audio-Quelle einen Bildeingang zuweisen.

Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt.

Videoeingang CD -

Videoeingang Aux –

Videoeingang FM -

Videoeingang DAB -

Videoeingang NET -

Videoeingang BT -

Die Standardeinstellung für jeden Audio-Hingang ist „None“. Es könnte aber möglich sein, dass Sie Radioempfang mit dem Bild des Satellitenreceivers kombinieren möchten, um die Radioübertragung eines Fußballspiels zu hören, und gleichzeitig das passende Bild des Fenschprogramms zu sehen.

HDMI Einstellungen

Mit den Einstellungen in diesem Menü steuern Sie die Ausgabeauflösung des Receiver-Videoprozessors. Diese Einstellungen gelten für alle Video-Eingänge, werden im Speicher abgelegt und werden jedes Mal abgerufen, wenn das Gerät eingeschaltet wird.

Zone 1 OSD – Hier können Sie auswählen, ob im Hauptraum OSD Hinweise erscheiner oder nicht. Diese Finstellung wird abgespeichen, und bei jedem Neustart wiederhergestellt.

- Wenn Ein ausgewählt ist, werden alle Benutzereinstellungen, die während der allgemeinen Verwendung des Receivers vorgenommen worden sind, sowonl auf dem Bildschirm als auch auf dem Display des Bedientfeldes auf der Gerätevorserseite angezeigt. Davu gehören die Änderung der Laufstärke, Subwoofer-Pegel Lip Sync, Klangregelung, usw. Diese Einstellung wird abgespelichert und bei jedem Neustart wiederhergestellt.

□ Wenn Aus gewählt wurde, werden die o.g. Änderungen der Benutzereinstellungen nicht auf dem Anzeigegerät, sondern nur auf dem Frontdisplay

dargestellt. Dies vermeidet Textausgaben auf dem Anzeigegerät. Unabhängig von dieser Auswahl werden die Setup Menüs immer auf dem Anzeigegerät dargestellt.

Zone 1 Out – Mit dieser Einstellung wählen Sie den Ausgang von Zone 1 aus den Optionen Nur Ausgang 1, Nur Ausgang 2 oder Sowohl Ausgang 1 als auch 2 aus.

Zone 1 Lip Sync (nur zur Information) Zeigt an, wie viel Lip Sync automatisch auf den HDMI-Ausgang angewandt wird, um Videoverarbeitungs-Verzügungen am angeschlossenen Anzeigegerät zu kompensieren. Diese Funktion wird nicht von allen Anzeigegeräten unterstützt.

HHDMI Audio zu TV – Mit dieser Einstellung steuern Sie die Audioausgabe, die direkt zum Fernsehgerät gesendet wird.

HDMI-Bypass und IP Mit dieser Einstellung steuern Sie die Funktionalität des HDMI Passsthrough und der IP Steuerung im Standby Modus. Durch die Auswahl von „Stromsparmodus“ (Standard) wird sowohl die IP-Steuierung (Netzwerk) als auch HDMI-Passthrough aktiviert. Durch die Auswahl von „HDMI & IP ein“ wird sowohl die IP Steuerung (Netzwerk) als auch HDMI-Passthrough aktiviert.

HDMI-Bypass-Quelle – Hierüber wählen Sie aus, welcher Eingang für die HDMI-Fassthrough-Funktion verwendet wird; entweder ein bestimmter oder der zuletzt benutzte Eingang.

CEC-Steuerung – Hierüber wählen Sie aus, ob die CEC-Steuerung am Ausgang 1 aktiviert ist.

eARC-Steuerung – Mit dieser Einstellung aktivieren/deaktivieren Sie die Lautstärkeregelung des Displays.

TV-Audio – Mit dieser Einstellung aktivieren/deaktivieren Sie die automatische Umschaltung des Displays zu eARC.

Ausschaltsteuerung – Mit dieser Einstellung aktivieren/deaktivieren Sie die automatische Hin /Ausschaltsteuerung durch andere CEC fähige Geräte.

Zone-Einstellungen (AVR21, AVR31, AV41)

Zeigt die Hinstellungen wie Laufstärke und Quellen für Zone 2. Diese Einstellungen sind für alle Audio-Eingänge wirksam, werden abgespeichert und bei jedem Neustart wiederhergestellt.

Eingang 22 – Hier wählen Sie den Eingang aus, der zu Zone 7 geleitet werden soll. Die Standardeinstellung ist „1 folgen“, d. h., die gleichen Quelle, die derzeit in Zone 1 ausgewählt ist.

Zone 2 Status – Hier wählen Sie aus, ob sich Zone 2 im Modus Standby oder Ein befindet.

Zone 2 Lautstärke – Die aktuelle laufstärke in Zone 7.

Zone 2 Max. Lautstärke – Begrenzt die maximale lausstärke, die in Zone 2 gewählt werden kann. Diese Einstellung kann sehr nützlich sein, um z.B. Überlastungen kleiner lautsprecher zu vermeiden.

Zone 2 Feste Lautstärke – Die aktuelle Lautstärke der Zone 2 kann festgesetzt werden, um einen externen Verstärker anzuschließen, der die Lautstärke in Zone 2 selbst regelt.

Zone 2 Max. Einschaltlautstärke – Begrenz: die maximale Laurstärke des System in Zone 2, wenn das Gerät aus oder in Standby geschaltet wird. Diese Laustärke wird nach dem Aufwecken aus dem Standby gewählt, wenn die vor dem Ausschen ten verwendete diesen Wert überschreitet (möglicherweise sehr laut).

Netzwerk

Der Receiver ist mit einem Netzwerk Audioclient ausgestattet, der in der Lage ist, sowohl AirPlay 2 und Chromecast built-in als auch auf einem Netzwerkgerät wie beispielsweise einem PC oder einem NAS-Laufwerk gespeicherte Musik wiederzugeben.

Das Drahtlosnetzwerk kann mit Hilfe der Apple-NirPlay-Einstellungen oder der App Google Home konfiguriert werden.

SSID (nur zur Information) Hier wird entweder die SSID angezeigt, mit der der Receiver gegenwärtig verbunden ist, oder „Verdrahtet“, wenn er an ein Kabelnetzwerk angeschlossen ist. Wenn keine Verbindung aufgebaut ist, dann wird „Nicht verbunden“ angezeigt.

IP-Adresse – (nur zur Information) Hier wird entweder die durch den DHCP-Server zugewiesene IP-Adresse angezeigt oder, wenn Sie keinen DHCP-Server verwenden, die IP-Adresse, die Sie dem Receiver für Ihr Network zugewiesen

Verbindung mit einem Netzwerk

haber.

MAC-Adresse – (nur zur Information) Hier wird die eindeutige Adresse der Netwerkkarte Ihres Receivers angezeigt.

Anzeigename – (nur zur Information) Der

benutzerfreundliche Netzwerkname Ihres Receivers.

Bluetooth

Der Receiver besti/1 einen Bluetooth-Audioeingang.

Gerät koppeln – Hiermit machen Sie den Receiver für andere Bluetooth-Geräte auffindbar.

Liste gekoppelter Geräte löschen – Hiermit löschen Sie die Liste der gekoppelten Bluetooth-Geräte des Receivers.

Gekoppelte Geräte – Hiemit können Sie sich die Liste der mit dem Receiver gekoppelten Geräte anzeigen lassen.

Sie müssen den Receiver mit Ihrem Heimnetzwerk entweder über Kabel oder über WI AN verbänden, damit Sie die AirPlay- und Chromecast built in Funktionalität. Ihres Receivers nutzen können.

Die nachstehenden Kapitel zeigen Ihnen, wie Sie diese Verbindung herstellen.

Hinwels: Versichem Sie sich vor Beginn der Hinrichtung einer WLAN-Verbindung, dass die mitgelieferten WLAN-Antennen ordnungsgemäß in den Antennenbuchsen auf der Rückseite des Receivers sitiven.

Hausautomatisierungssteuerung

Wenn der Receiver mit einem Netzwerk verbunden ist, kann er mit Hilfe der dedizierten Hausautomatisierungssoftware ferngesteuert und fernüberwacht werden.

Die gleichen Steuerungen stehen ebenfalls über die RS-232-Schni Istelle zur Verfügung.

Verschiedene Drittanbieter Systeme bieten eine raffiniere Steuerung all ihrer Unterhaltungsgeräte. Wenden Sie sich für weitere Informationen an ihren Händler oder Installateur. Die technischen Hervelheiten des Fernsteuerungsprotokolls sind auf Anfrage bei Arcam unter [e-mail] erhältlich.

Richte schlagen Sie für ausführliche Informationen über verfügbare Steuerungen im Dokument Steuerungen nach, das Sie unter www.arcam.co.uk finden.

AirPlay-Einstellung

Kabelverbindung

Schließen Sie am Receiver ein Ethernetkabel an.

Versichem Sie sich, dass Ihr Apple Gerät mit dem gleichen Netzwerk wie Ihr Receiver verbunden ist, und wählen Sie dann einfach den Receiver als AirPlay-Audiowiedergabogeräut aus, damit Sie auf Ihrem Receiver über AirPlay Audio hören können.

Hinweis: Im AirPlay-fautsprechermenü wird der Receiver unter dem Namen AFCAM Modellname xxxxx ange/-cigt, wobei xxxox die letzten 6 Stellen der MAC-Adresse des Receivers sind.

Drahtlose Verbindung

Versichern Sie sich, dass Ihr Apple Gerät mit dem Drahtlosnetzwerk verbunden ist, mit dem Sie auch Ihren Receiver verbinden möchten.

Öffnen Sie auf Ihrem Apple Gerät das Merü WLAN-Einstellungen und wählen Sie hier Ihren Receiver im Merü „Einen neuen AirPlay-Lautsprecher einstellen“ aus.

Folgen Sie nun den Anweisungen auf dem Bildschirm. Versichem Sie sich, dass Ihr Apole-Gerät mit dem gleichen Netzwerk wie Ihr Receiver verbunden ist, und wählen Sie dann einfach den Receiver als AirPlay-Audiowiedergabegerät aus, damit Sie auf Ihrem Receiver über AirPlay Audio hören können.

Hinweis: Im AirPlay-Lautsprechereinstellmenü wird der Receiver unter dem Namen ARCAM, Modellname-xxxxx angezeigt, wobei xxxxx die letzten 6 Stellen der MAC-Adresse des Receivers sind.

Chromecast built-in-Einstellung

Kabelverbindung

Schließen Sie am Receiver ein Ethernetkabel an.

Drahtlose Verbindung

Laden Sie die App Google Home herunter und öffnen Sie sie anschließend.

Es sollte daraufhin ein Hinweis angezeigt werden, dass ein Gerät für die Hinstellungen zur Verfügung steht. Wenn dieser Hinweis nicht erscheint, dann tippen Sie auf „Hinzufügen“ und anschließend auf „Ein Gerät einrichten“.

Wählen Sie hier den Receiver aus und folgen Sie anschließend den Anweisungen auf dem Bildschirm.

Versichern Sie sich, dass Ihr Gerät mit dem gleichen Network wie Ihr Receiver verbunden ist, um über eine beliebige unterstützte Anwendung auf Ihrem Receiver Cast-Audio zu hören. Lippen Sie in der Anwendung das Chromecast built-in-Symbol an und wählen Sie dann Ihren Receiver als Wiedergabegerät aus.

Hinweis: Im menü wird der Receiver unter dem Namen ARCAM Modellname-xxxx angezeigt, wobei xxxxx die letzten 6 Stellen der MAC-Adresse des Receivers sind.

Spotify Connect

Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify.

Auf spotify.com/connect erfährist du mehr.

Dekodiermodi

Einführung

Ihr Receiver bietet Ihnen einschließlich der neuesten hochauflösenden Audioformate über HDMI alle wichtigen Dekodierungs- und Verarbeitungsmodi für analoge und digitale Signale.

Modi für digitale Quellen

Digitale Aufnahmen werden normalerweise kodiert und alle ihre Informationen werden im Datenström eingefügt. Der Receiver erkennt in einem digitalen Signal wie beispielsweise Dolby Atmos, TrueHD, Dolby Digital Plus, DTSX, DTS-HD Master Audio, Auto-3D, Dolay Digital oder DTS das entsprechende Format und wechsel daraufhin in einem gecignc en Dekodierungsmodus.

Modi für analoge Quellen

Analoge Aufnahmen beinhalten keine Information über die Kodierung, daher muss man den gewünschten Dekodiermodus - wie Dolby Surround - manuell auswählen.

Speicherung des Modus

Dolby Digital oder DIS Audio (inklusive der HD-Formaue) können auch in zwei Mix-Moci ausgegeben werden. Auswahl über die MODE:

□ Surround (z.B. fünf Kanäle plus Subwoofer für ein 5.1-Quelle)

□ Stereo-Downmix.

Zwei-Kanal Audio, unabhängig ob analog oder digital kann auch in zwei Mix-Modi ausgegeben werden, Auswahl über die Mode-Taste.

□ Surround (×. B. Dolby Surround, D1S Neural:X usw.)

□ Stereo.

Der Receiver speichert, die Einstellungen für jede Quelle. Weiterhin können die Dekodier Modi für folgende Gruppen von Ausgangsmaterial unabhängig veneinander gespeichert werden.

□ Dolby Digital (Mehrkanal) und DTS Quellmaterial

□ Zweikanal-Dolby, PCM oder analogies Quellmateria

Zweikanal-Quellen-Modi

Die folgenden Dekodier- und Surroundmodi sind zum Erstellen von mehrkansigen Stereoquellen aus 2 Kanalquellen verfügbar: Sie stehen auf dem Receiver für standardmäßiges und hochauflösendes Dolby Digital 2.0, DTS 2.0, PCM oder für analoge Quellen zur Verfügung:

Stereo -

16-Kanal-Stereo -

Dolby Surround -

Dolby Virtual Height –

DTS Neural:X -

DTS Virtual:X -

In diesem Modus arbeitet der Receiver als konventioneller hochqualitativer Audioverstärker. Beachten Sie, dass, falls der Subwoofer im Stereo-Modus aktiviert ist, eine Signalverarbeitung durchgeführt wird.

- Stereo Direkt: Wenn eine analoge Verbindung vorhanden ist, dann erreichen Sie hiermit einen möglichst direkten Signalweg.

16-Kanal-Stereo: Dies erzeugt an allen Lautsprechern eine Ausgabe, indem der linke Ausgang auf alle linken Lautsprecher und der rechte Ausgang auf alle rechten Lautsorecher kopiert wird. Die Center Lautsprecher geben die Mischung von links und rechts aus.

Dolby Surround

Delby Surrourd ermöglicht, dem Receiver, aus einer Zweist oder Mehrkanalquelle bis zu 16 Ausgänge abzuleiten, um die Vorteile aller in Ihrem System vorhandenen Verstärker und lautsprecher noch besser nutzen zu können.

Dolby Virtual Height

Dolby Virtual Height erzeugt über herkörmliche Lautsprecherkonfigurationen ein eintauchendes Audioerlebnis,ohne dass Sie zusätzliche Hochtonlautsprecher benötigen. Hinweis - Dieser Modus ist NICHT verfügbar, wenn Hönenlautsprecher ausgewählt sind.

DTS Neural:X

D15 NeuralX ist ein verbesserter Upmixer, der eintauchendes Audio bis zu 7.1.4-Kanäle von fast jedem Inhalt mit geringerer Kanalzahl rendert.

DTS Virtual:X

DIS: Virtual X cr/zeug über herkömmliche Lautsprecherkonfigurationen ein eintauchendes Audioerlebnis, ohnedass Sie zusätzliche Hochtonlautsprecher benötigen. Hinweis - Dieser Modus ist NICHT verfügbar, wenn Höhenlautsprecher ausgewählt sind.

Aure-Matic 3D erzeugt ein einsauchendes Audioerlebnis, indem es vom eingehenden Audio zusätzliche Kanäle erzeugt, um den verfügbaren Ausgängen zu entsprechen und dadurch ihr Hörerlebnis zu verbessern.

Modi für Mehrkanalquellen

Bei Digitalem Mehrkanalquelmaterial handelt es sich normalerweise um „5.1-Audi“. Die 5.1 Kanäle sind links, mitte, rechts als Frontlautsprecher, zwei Surroundlautsprecher und den Bass-Kanal für die niedrigen Frequenzen (LFE). Weil der LFE kein Vollbereichskanal ist, wird er als „1“ bezeichnet.

Surroundsysteme dekodieren und geben 5.1 Kanäre direkt wieder. DTS-ES errechnet durch eine Matrixunterstützung einen weiteren Rückkanal aus den Informationen, die auf den beder Surroundkanalen der 5.1 Quelle anliegen. Diese ES erweiterten Systeme werden manchmal als „6.1“ Systeme bezeichnet. Der errechnete Surround-Back-Kanal wird meistens von zwei Hausprochern wiedergegeben, vor allem ein „7.1“ System resultiert.

DTS-ES discrete ist eine echte „6.1“ Quelle mit sechs diskret verschlüsselten Kanälen plus dem „1° I-F-Kanal.

Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DISX, DTS-HD und Auro-3D sind bei Blu-ray-DVDs verwendete

hochauflösende Surroundformate.

Dekodiermodi

Die in der folgenden Labelle genannten Modi sind für digitale Mehrkanalquellen geeignet.

Spezialmodi wie beispielsweise DIS ES 6.1 Discrete, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DISX, DIS-HD, IMAX® FINHANCHD und Auto-3D stehen nur bei dem richtigen Quellmaterial zur Verfügung.

Hochauflösende Audioquellen

Dolby Atmos Dolby Almes Inhalte werden als Audioobjekte anselte von traditionellen Kanälc gemischt, sodass Sie die Vorzele der Anzahl und Aufstellung ihrer Lautsprecher von nutzen können.
Dolby TrueHD	Unterstützt bis zu 7.1 Kanäle bei 95 kHz, 24 Bir Auflösung, mit einer verlustfreien Komprimierung. Die Datenrate kann bis zu 18 Mbit/s betragen.
Dolby Digital Plus	Unterstützt bis zu 7.1 diskrete Kanäle mit einer geringeren Komprimierung als die bisherige Dolby Digital Verschlüsselung. Die Datenrate kann bis zu 6 Mbit/s betragen.
DTS-HD Master Audio	Unterstützt bis zu 7.1 Kanäle bei 95 kHz, 24 Bir Auflösung, mit einer verlustfreien Komprimierung. Die Datenrate kann bis zu 24.5 Mops betragen.
DTSX® DTSX ist ein Decoderpaket, das den vollen inhalt darstellt, der mit der DTSX-Codierung verschlüsset wurde: DTSX Inhalt besteht aus Audioobjekten oder einer Kombination von Audiokanälen und Objekten. Das DTSX Decoderpaket gibt auch ältere DTS-Formate wieder, einschließlich verlustfreier und verlustreicher DTS-HD Master Audio Streams.Unterstützt Ausgangskonfigurationen mit mehr als 7.1 Kanälen (einschließlich Deckenlaufsprechern).Bietet „Dialogsteuerung“, sodass Sie den Ton besser auf Ihre Vorlieben oder Förumgebung anpassen können.Wörs alle DTS-Inhalte einem beliebigen Iautsprecherlayout zu.Unterstützt Blu-ray Discs (SD), DVD, Formate von Streaming-Medien und ältere Streams bis zu 192 kHzUmfastt NeuralX, die neuestie Upmix/Downmix-Technologie von D.S.
IMAX-FHANCHD(AVR11, AVR21, AVR31, AV41)	Die IMAX®-Enhanced-Produkte erfüllen die höchsten Standardniveaus, um sicherzustellen, dass sie die auf dem Markt verfügbaren besten Faro- und Kontrastdarstellungen sowie die beste Klarheit und den besten Klang bieten. Diese Produkte werden von IMAX empfohden, um Ihnen ein Hämunterhaltungserebnis zu liefern, in das Sie vollständig eintauchen können und bei dem Sie in den Genuss von sowohl der wollen Qualität als auch des gesamten Umfangs des IMAX-Enhanced-Inhaltes kommen. Das IMAX Enhanced Programm setzt einen neuen Maßstab in den Hämunterhaltung.
Auto-3D(AVR11, AVR21, AVR31, AV41)	Auto-3D ist ein Dekocerpaket, das das Audio in den drei Stufen Ohmiveau, Brillamariveau und „Voice of God" rendert und mit ihnen eine eintauchende Audioacmosphäre erzeugt.

Für Dolby Digital-Quellen

Dolby Digital 5.1	Dolby Digital 5.1 Quellen liefern einen Sound mit fünf diskreten, Vollbereichskanälens links, mittel, rechts, Surround links, Surround rechts, plus einen Subwoofer (LFE) Kanal.
Dolby Digital Stereo Downmix	Unterstützt einen Stereo-Downmix (Reduzierung auf zwei Kanäle) des Que Imaterials für die Nutzung mit Kopfhörern.
Dolby Digital 5.1 + Dolby Surround	Dieser Modus wird berutzt um die Surround-Back Laufsprecher individuell mit Informationen zu beliefern, die der Dolby Surround-Dekoder liefert.
Für DTS-Quellen
DTS 5.1	Weniger verbreitet als das Dolby Digital-Format, aber innerhalb der Audio- industrie als das hochwertigere Format angesehen. DTS 5.1 liefert einen Surround-Sound mit fünf diskreten Vollbereichskanären plus Subwoofer (LFE)-Kana.
DTS 5.1 Stereo Downmix	Unterstützt einen Stereo-Downmix (Reduzierung auf zwei Kanäle) des Que Imaterials für die Nutzung mit Kopfhörern.
DTS-E5 6.1 Matrix	Das ist ein 6.1-Format, das auf DTS 5.1 basiert. Es hat die Matrix für sechs Kanäle, die in die Surroundkanäle links und rechts verschlüsselt wurde. Der sechste Kanal ist der Surround-Center und wird an die Surround Back Laufsprecher ausgehoben.
DTS-E5 6.1 Discrete	Das is ein echies Discrete 6.1 Format. Der DTS =S discrete Modus funktioniert nur mit Quellen mit DTS=5 6.1 discrete Audio-Kodierung.
DTS96/24	Unterstützt bis zu 5.1 Audiokanäle mit 96 kHz, 74 Bit Auflösung und einer überlegener Klangqualität im Vergleich zu Standard DTS 5.1.

Tuner-Bedienung

Der Receiver ist mit einem UKW/DAS/DAB+Tuner (Digit radioluency) ausgestellt. Beachten Sie, dass DAB Übertragungen nicht in allen Gebieten verfügbar sind.

Dieser Abschnitt beschäftigt sich mit dem Tuner-Betrieb, der Informationen zum Einrichten des Tuners und der Installation von Antennen, siehe Seite DF-11.

Das Hon. display liefert auch die gleichen Informationen und durch Drücken der Infekte können Sie zyklisch durch die verschiedenen Informationen genen:

UKW

□ Verarbeitungsmodus (Standard)

Radiotext (falls vorhanden)

L Programmyo (falls vorhanden)

□ Signalstärke

DAB

1) Verarbeitungsmodius (Standard)
1. Radiotext (falls vorhander)
Programmyo
Signalqualität
- Bitrate der Übertragung

Sendersuche/Kanalwahl

Wenn Sie zur Quelle interer TUNER umschaften, dann wechselt der Receiver zum zuletzt benutzten Tunerband, d. h. zu UKW oder DAB. Durch wieerenholtes Drücken von RADIO schalten Sie nachenander durch die verfügbaren

Tunerbander Ihres Receivers.

UKW Analoger Radioempfang

Die -recunenzabstimmung für das UKW-Radio können Sie im Gerätemodus TUN mit Hilfe der Tasten 📍 und 📍 durchführen. Eruche Lastendrücke ändern die Frequenz einen Schritt auf oder abwarts. Wern Sie die lassen länger als 2 Sekunden gedrückt naten, sucht der Tuner das nächste kräftige Signal. Der Suchlauf wird beerdet, indem eine Pfeillaste erzeug gedrückt wird.

Der UKW-Tuner empfängt RDS-Informationen (Radio Data System), die von manchen Sendem ausgestrahlt werden. Die RDS-Informationen beinhalten normalerweise den Sendernamen, die Stilrichtung der Musik oder des Inhalts bzw. Informationen zum Inhalt, der Übertragung, Manche Sender übertragen den Namen des aktuellen gespielen Tots.

DAB Digitales Radio

Digital Audio Broadcasting (DAB) Radio ist immer mehr verfügbar. Für Information zur Verfügbareit von DAB, sichwww.worlddab.org/country_information.

Sie müssen nach verfügbaren Serrern suchen, bevor Sie diese wiedergeben können.

Um den DAB-Sendersuchlauf zu starten, wählen Sie den DAB-Tuner und halten die Taste® gecrückt, bis das Display den Beginn des Sucklauts anzeigt. Der Receiver cannot daraufhin alle DAB-Radiofrequenzen, und erstellt anschließend eine Liste mit den verfügbaren Radiosendern.

Wenn der Suchlauf beendet ist, können Sie die Lüse durchgenen, indem Sie die Pfeltasten und auf der Hembetlenung drücken. Um dem aktuell angeziegter Senderwiedenangeben, drücken Sie die Taste. Wenn Sie die Taste nicht mehrleven 2 Sekunden drücken, lehrt die Anzeige zur aktiven Senderinfo zurück.

Speichern und auswählen von vorbelegten Sendern

Die Auswahl des vorbelegten Senders erfolgt mit den Tasten ▲ und ▼, sowie Ⓤ auf der Fernbedienung, wenn sich

diese im TUN-Geratemodus befindet:

Bis zu 50 Speicherplätze können beliegend und unabhängig vom Frequenzband belegt werden, zum Beispiel Speicherplatznummer könnte ein EM-Serder, Speicherplatznummer 2 ein DAR-Serder usw. sein. Durch Drücken der Taste OKward die nächste verfügbare Speicherplatznummer angezeigt und nochmaliges Drücken der Taste OK speichert die aktuelle Frequenz/Kanal auf diesem Speicherplatz Falls Sie einen anderen Speicherplatz wünschen, drücken Sie sie Tasten 📄 und 🌐, bis die gewünschte Nummer angezeigt wird. Drücken Sie anschließend erneutOK

Speicherplätze löschen

Wenn sich der Tuner in der Listenansicht befindet (in 1) und können Sie durch die Speicherplätze blättern), drücken Sie die gelbe tasse auf der Rembedienung, am den akzusell markerten Sender oder die Frequenz (in recht während der Wiedergabe) zu löschen.

Störungserkennung

Problem Überprüfen Sie folgende Punkte:
Am Gerät keine Konsrollleuchte leuchtet	☐ Ist das Netzabel ordnungsgemäß mit dem Receiver verbunden in die Netzelsklose eingeschaltet, an die Ihr Receiver angeschlossen ist.☐ Ob der Netzschalter eingeschaltet ist.☐ Wenn die rate IHD leuchtet, dann befindet sich der Receiver in Standby-Modus. Drücken Sie eine belligbige Taste des Bedienfeldes auf der Gerätevordenselte oder die Taste Standby auf der Fornbedienung.
Das Gerät reagiert auf die Fernbedienung fehlerhaft oder übernaupt nicht	☐ Sind die Batterien der Fernbedienung voll.☐ Besteht zur Frontblende direkte Sichtverbindung und Sie zeigen mit der Fernbedienung darauf.
Auf dem Display auf der Gerätefront wird nichts anzeigt	☐ Das Display wurde ausgeschaltet. Drücken Sie die Taste DISPLAY auf der Gerätefront oder auf der Fornbedienung.
Kein Bild angezeigt wird	☐ Ist Ihr Anzeigegerät eingeschaltet und so eingestellt; dass es Ihren Receiver anzeigt. Zum Testen können Sie die Tastewillnes Receivers oder der Fornbedienung drücken. Suchen Sie anschließend auf Ihrem Anzeigegerät nach dem angezeigten Hauptmenü.☐ Ist doch Ihrem Receiver der richtige Viedenzengang ausgewählt.☐ Ob die Video-Quelle ordnungsgemäß funktioniert und die „Wiedergabe“ gestariet wurde.
Im Bild helle Ecken oder Geisterbilder sichtbar sind	☐ Ob die Funktion „Schärfe“ an Ihrem „V auf Minimum oder deaktiviert ist.☐ Ob ein kürzerns HDMI Kabel oder eines von einem anderen Horsiteller besser funktioniert.
Kein Iron ausgegeben wird	☐ Ob der richtige Eingang gewählt wurde.☐ Ob im „Eingangskonfig.“ -Menü „Ausbioquelle“ richtig eingestellt wurde. Menü.☐ Ob das Quellgerät eingeschaltet ist und die Wiedergabe gestartet wurde.☐ Ist die Laufstärke auf einen angemesserten Fogel angehoben und der Receiver auch nicht stummgeschaltet.
Die Audioausgabe leise oder verzert ist	☐ Die Eingangsempfindlichkeit ist im Menü. Eingangskonfiguration nicht ausreichend genug angehoben („B. reduziere maximale Hingangssignalspannung), wenn Sie einen Analogeingang verwenden.☐ Ob Sie die richtige Größe der Lautsprecher im Setupmenü gewählt haben.

Problem Überprüfen Sie folgende Punkte:
Der Ton kommt nicht aus allen Laufsprechem	☐ Ob eine geeignete Surround Quelle gewählt wurde und diese wiedergegeben wird.☐ Ob die BD/DVD im gewünschten Format kodiert und ob im Startmenü der BD das richtige Format gewählt wurde (falls möglich).☐ Ob im Setupmenü des BD/DVD-Players für die digitale Audioausgabe „Bitsircam“ gewählt wurde.☐ ob im Anzelgelenster angezeigt wird, dass es sich um ein Mehrkanal-Format handelt (drücken Sie dazu die TasteINFohelmals, bis das „Eingangsformat“ angezeigt wird).☐ Ob alle Lautsprecher richtig an die Lautsprecherterminals angeschlossen wurden und sie einen guten Kontakt haben.☐ Ob Sie „Stereo“ a.s Dekodierformat gewählt haben.☐ Ob die Balance der Lautsprecher richtig eingestellt ist.☐ Der Receiver wurde so eingestellt, dass er alle Lautsprecher in ihr System einbevicien.
Dolby oder OIS Dekodicrungsmodi können nicht gewählt werden	☐ Der Receiver kann Dolby- und D.S-Dekoscierung nur auf Quell anwenden, die im solben format kodiert sind.☐ Überprüfen Sie:☐ Ob das digitale Quellgerät ausgewählt und angeschlossen wurde.☐ Ob das Quellgerät das richtig verschlüsselte Material wiedergibt.☐ Ob die BD/DVD im einsprochenden Format kodiert und ob im Startmenü der BD das richtige Format gewählt wurde (falls möglich).☐ Ob im Setupmenü des BD/DVD-Players für die digitale Audioausgabe „Bitstream“ gewählt wurde.
Während der Wiedergabe einer Do by BD/DVD wählt der AW Dolby Surround aus	☐ Ob mit Ihrem BD-Player eine digitale Verbindung besteht.☐ Ob nur der Anfang oder das Ende des Hauptfilmworspanns der Dolby BD/DVD nicht in vollem 5.1-Format, aber in Stereo kodiert wurde.
Bei einem analogen Eingang tritt Brummen auf	☐ Wurden alle Kabel gut angeschlossen, falls nätig ziehen Sie alle Kabel einmal ab und siecken sie wieder an (vorher das Gerät abschalten).☐ Die Anschlüsse innerhalb des Quellkabelsteckers sind gebrochen oder wurden schlecht gelötet.☐ Irit, das Brummen immer nur bei einer bestimmten Quelle auf, die einen Antonienanschluss oder ein Kabel mit isolierer Masse besülv. In diesem Falle befragen Sie Ihren Fachhändler.

Problem Überprüfen Sie folgende Punkte

Der Radioempfang gestörs ist	☐ Weher die Störungen kommen könnten. Schallen Sie nacheinander jedes Quellgerät, danach jede andere Komponente ihrer Anlage aus. Die melsten elektronischen Geräte erzeugen elektromagnetische Einstreuungen.☐ Ob Sie die Antennenkabel neu verlegen können, von anderen Kabeln weg.☐ Ob Sie hochwertige Kabel verwendet haben, die für diesen Zweck geeignet sind, und die diese abgeschirrt sind.☐ Ob das Problem weiterhin besteht. Wenden Sie sich in diesem Fall an Ihren Fachhändler.
Die Quellenumschaltung zufällig die Eingänge wechselt und bei einem sehen bleibt	☐ Ob es zu elektrische Einstreuungen durch nah gelegene andere Geräte kommen kann, z. B. elektrische Heizungen oder Klimaanlagen. Schaten Sie den Receiver aus, warten Sie zehn Sekunden und schalten Sie ihn anschließend wieder ein, um ein Funktionsproblem zu beheben. Wenden Sie sich an Ihren Fachhändler, falls dieses Problem wieder aufrit und bestehen bleibt.☐ Ob direktes Sonnenlicht auf den Infrarot Sensor hinter dem Frontdisplay fällt.
Die lautstärke beim einschallen immer zu hoch ist	☐ ob die „max. Finschaltausstärke“ Einstellung zu hoch gewählt wurde.
Wenn Danelen auf einem NAS-Lautwerk nicht wiedergegeben werden können	☐ Ob die Datalen ein kompatibles Format haben.☐ Ist der Computer über ein Nauwerk und nicht über USB verbunden? Der USB-Port des Receivers kann nicht für die direkte Verbindung zu einem Computer benutzt werden.
Sie keine Verbindung mit dem verkabelten Netzwerk herstellen können	☐ Ist das benutzte Ethemetkabel ordnungsgemäß an Receiver und Netzwerkhardware angeschlossen.☐ Das Netzwerk ist so eingerichtet, dass es feste IP-Acresszuweisungen benutzt, und am Receiver ist eingestellt, dass er DHCP benutzen soll.☐ Das Netzwerk ist so eingerichtet, dass es DHCP benutzt, und am Receiver ist eine feste IP Adresszuweisung eingestellt.
Sie sich nicht mit Ihrem Lieblings-Internetradiosender verbinden können	☐ Ob der Sender überhaupt noch sendet oder überlastet ist - versuchen Sie es später erneut.
Die I nonqualität des Internetradiosenders schlecht oder unterbrochen ist	☐ Der Radiosender besitzt eine geringe Bitrate (benutzen Sie die Taste INFO, um dies herauszufinden).☐ Ob das Netzwerk langsam oder überlastet ist.

Technische Daten

AV41

Stereo Line-Eingänge
Maximale Eingangsspannung	4,5 Vrms
Norm Empfindlichkeit	1 V, 2 V, 4 V (vorr Bonutzer einschbar)
Eingangsimpedanz	47KΩ
Signal-/Rauschabstand (A-wtd ref 100W) normal/Stereo Direct	93 dB/110 dB
Frequenzgang	20Hz 20 kHz ± 0.1 dB
Vorverstärkerausgänge
Nennausgangspegel (unsymmetrisch/symmetrisch)	1 V RMS/2 V RMS
Ausgangsimpedanz	560Ω
THD+N (20 Hz — 20 kHz)	-100 dB
Kopfhörerausgang
Maximaler Ausgangspegel bei 32 Ω	5 Vrms
Ausgangsimpedanz	<100Ω
Allgemein
Netzspannung	110–120V or 220–240V, 50–60 l-z
I leistungsaufnahme (maximal)	50 kW (Wärmerabgabe ca. 170 511/J/Stunde)
I leistungsaufnahme (I erlauf, typisch)	40 kW (Wärmerabgabe ca. 170 511/J/Stunde)
I leistungsaufnahme (Standby)	<0,5 W
Abmessungen B x T (einschließlich Lautsprecherterminais) x H (einschließlich Föße)	433 x 425 x 171 mm
Gewicht (netto)	10,6 kg
Gewicht (mit Verpackung)	13,9 kg
Mitgeliefertes Zubehör	NetzkabelFernbedienung mit 2 Batterien vom Typ AAAManuelDAB/JKW-Antenne3 W/ AN/Bluetooth AntennenKalbricrungs MikrofonUSB Kabel
Fehler und Auslassungen vorbehalten
HINWEIS: Alle angegebenen. Wende sind typisch, sofern nicht anders angegeben.

Ständige Verbesserungen: Arcam bemüht sich um ständige Produktverbesserung. Das Design und die technischen Daten können sich deshalb ohne weitere Ankündigung ändern.

AVR31

Dauer-Ausgangsleistung, pro Kanal, 8Ω/4Ω
betrieben an 2 Kanälen, 20 Hz – 70 kHz, gesamtharmonische Vorzerrung <0,07 %	120 W/700 W
Bei Belastung durch zwei Kanäte, 1 kHz, 0,2 % THD	140 W/220 W
Bei Belastung durch sieben Kanäte, 1 kHz, 0,2 % THD	100 W/180 W
Rosrauschen und Brummen (A grow.)	<0,15 mV
Stereo Line-Eingänge
Maximale Eingangsspannung	4,5 Vrms
Nenn-Empfindlichkeit	1 V, 2 V, 4 V (vom Senutzer einstellbar)
Eingangsimpedanz	47kΩ
Signal-/Rauschabstand (A-wtd ref 100W) normal/Stereo Direct	93 dB/110 dB
Frequenzgang	20Hz 20kHz ± 0.1dB
Vorverstärkerausgänge
Nenn-Ausgangspegel	1 V RMS
Ausgangsimpedanz	560Ω
THD+N (20 Hz — 20 kHz)	-100 dB
Kopfhörerausgang
Maximaler Ausgangspegel bei 37 Ω	5 Vrms
Ausgangsimpedanz	<100Ω
Allgemein
Netzspannung	110–120V or 220–240V, 50–60Hz
Leistungsaufnahme (maximal)	1,5 KW (Wärmeabgabe ca. 5200 BTU/Stunde)
Leistungsaufnahme (Leerlauf typisch)	100 W (Wärmeabgabe ca. 340 BTU/Stunde)
Leistungsaufnahme (Standby)	<0,5 W
Abmessungen B x T (einschließlich Lautsprecheterminals) x H (einschließlich FüBe)	433 x 425 x 171 mm
Gewicht (notto)	18,1 kg
Gewicht (mit Verpackung)	21,4 kg
Mitgelicifertes Zubehör	Notizabel Fernbedienung m12 Baucrion vom Typ AAA Manuel DAB/UKW Antonnc3 WLAN/Bluetooth-Anpennen Kalibierungs-Mikrofon USB-Kabel
Fehler und Auslassungen vorbenaten
HINWEIS: A le angegebenen Werte sind typisch, sofern nicht anders angegeben.

AVR21

Dauer-Ausgangsleistung, pro Kanal, 8Ω/4Ω
betrieben an 2 Kanälen, 20 Hz – 70 kHz, gesamthaumonische Verzerrung <0,02 %	110 W/175 W
Bei Belastung durch zwei Kanäle, 1 kHz, 0,2 % THD	125 W/190 W
Bei Belastung durch sieben Kanäle, 1 kHz, 0,2 % THD	90 W/110 W
Restrauschen und Brummen (A-gew)	<0,15 mV
Stereo Line-Eingänge
Maximale Eingangsspannung	4,5 Vrms
Nenn-Empfindlichkeit	1 V, 2 V, ≤ V (vom Benutzer einstellbar)
Eingangsimpedanz	4/kΩ
Signal-/Rauschabstand (A-wtd ref 100W) normal/Stereo Direct	93 dB/110 dB
Frequenzgang	20Hz 20kHz ± 0.26B
Vorverstärkerausgänge
Nenn-Ausgangspegel	1 VRMS
Ausgangsimpedanz	560Ω
THD+N (20 Hz — 20 kHz)	-100 dB
Kopfhörerausgang
Maximaler Ausgangspegel bei 32 Ω	5 Vrms
Ausgangsimpedanz	<100Ω
Allgemein
Netzspannung	110–120V or 220–240V, 50–60Hz
Leistungsaufnahme (maxima)	1,5 kW (Wärmeabgabe ca. 5200 BTU/Stunde)
Leistungsaufnahme (Leerlauf, typisch)	100 W (Wärmeabgabe ca. 340 BTU/Stunde)
Leistungsaufnahme (Staroby)	<0,5 W
Abmessungen 8 x T (einschließlich Lautsprecherterminals) x H (einschließlich Füße)	433 x 425 x 171 mm
Gewicht (neutra)	16,6 kg
Gewicht (mit Vorpackung)	19,9 kg
Mitgeliefertes Zubehör	Netzkabe-Fermbedienung mit 2 Batterien vom 1yp AAA Manuell DAB/UKW Antenne 3 W/ AN/Bluetooth-Antennen Kalibrionungs-Mikrofar US$-Kabel
Fehler und Auslassungen vorbehalten
HINWEIS: Alle angegebenen Werte sind typisch, sofern nicht anders angegeben.

AVR11

Dauer-Ausgangsleistung, pro Kanal, 8Ω/4Ω
betrieben an 7 Kanälen, 20 Hz – 20 kHz, gesamtharmonische Vorzenung <0,02 %	80 W/100 W
Bei Belastung durch zwei Kanäle, 1 kHz, 0,2 % THD	85 W/120 W
Bei Belastung durch sieben Kanälo, 1 kHz, 0,2 % THD	60 W/85 W
Restrauschen und Brummen (A-gew.)	<0,15 mV
Stereo Line-Eingänge
Maximale Eingangsspannung	4,5 Vrms
Nenn-Empfindlichkeit	1 V, 2 V, 4 V (vorn Benutzer einstellbar)
Eingangsimpedanz	4/kΩ
Signa-/Rauschabstand (A-wtd ref 100W) normal/Stereo Direct	95 dB/110 dB
Frequenzgang	20Hz 20kHz ± 0.2dB
Vorverstärkerausgänge
Nenn-Ausgangspegel	0.8 V RMS
Ausgangsimpedanz	560Ω
THD+N (70 Hz — 20 kHz)	-100 dB
Kopfhörerausgang
Maximaler Ausgangspegel bei 32 O	5 Vrms
Ausgangsimpedanz	<100Ω
Allgemein
Netzspannung	110–120V or 220–240V, 50–60Hz
Leistungsaufnahme (maximal)	1,5 kW (Wärmeabgabe ca. 5200 BTU/Stunde)
Leistungsaufnahme (Leerlauf, typisch)	90 W (Warmcabgabe ca. 340 BTU/Stunde)
Leistungsaufnahme (Standoy)	<0,5 W
Abmessungen B x T (einschließlich Laufsprecherterminals) x H (einschließlich Füße)	433 x 425 x 171 mm
Gewicht (notio)	16,5 kg
Gewicht (mit Vorpackung)	19,8 kg
Mitgeliefertes Zubehör	Netzkabel Fornbediönung mit 2 bautoren vom Typ AAA Manual DA3V/KW Antenne 3 Wt AN/Bluetooth-Antennen Kalibvisrungs-Mikrofon USB-Kabel
Fehler und Auslassungen vorbehalten
HINWEIS: Alle angegebenen Werte sind typisch, sofern nicht anders angegeben.

Weltweite Garantie

Hermit haben Steinden ersten fünf Jahren nach dem Kauf Ansunich auf eine kostenlose Reparaun füres Geräts, vorausgesetzt. Sie haben es zurprünglich bei einem autorisierten Ancamländler erworben. Der Arcam-Fachnöde er führt den Kundenservice nach Vertragsschluss durch. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch Unfall, falsche Nutzung, Verschleiß, Vermachlässigung oder unzulässige Veränderungen bzw. Reparaturen erstehen. Außerdem wird keinerte Verantwortung für Schäden oder Verlust des Gerätes während des Transports zum oder vom Garantenehmer übernommen.

Die Garantle umfasst Folgendes:

teile (ausgenommen Laufwerke) und Arbeitskosten für fünf Jahre ab Kaufdatum (siehe unten für zusätzliche Bedingungen). Nach fünf Jahren müssen Sie sowahl teile als auch Arbeitskosten bezahlen.

Laufwerke (jeder Art) unterliegen dieser Garantie für drei Jahre ab Kaufdatum.

Die Garantie deckt zu keinem Zeitpunkt den Austausch von Botterien/Akkus ab.

Versandkosten werden nicht übernommen.

Inanspruchnahme der Garantie

Das Gerät sollte in der Originalverpackung an den Händler zurückgegeben werden, bei dem es erworben wurde. Der Versand muss frei Haus durch einen angesehenen Kurier erfolgen – nicht mit der Post. Da keine Verantwortung für Schäden oder Verlust während des Transports zum Händler oder Distributor übernommen wird, sollten Sie das Gerät entsprechend verschem.

Weitere Informationen zu Arcam erhalten Sie unter [e-mail].

Probleme?

Kann Ihr Arcam Händler Fagen zu diesem oder einem anderen Arcam Produkt nicht beantworten, wenden Sie sich an den Arcam Kundendienst, und wir versuchen unser Möglichstes, um Ihnen zu helfen.

Online-Registrierung

Sie können Ihr Produkt online auf www.arcam.co.uk registrieren.

HANDLEIDING

ARCAM | HDA

Surr. Rechtsachter –

Surr. Linksachter –

Surr. Links

Linksboven vóór –

Rechtsboven vóór –

Linkhaut à gauche -

Rechhaut à droite –

Subwoofer: -

Kanaaux 13 -

Kanaaux 14 -

Kangaux 15-

Kanaux 16 -

Surr. Rechtsachter -

Surr. Linksachter -

Sure Links-

Linksboven vóór –

Rechtsboven vóór –

Linkhaut à gauche –

Rechhaut à droite -

Subwoofer: -

Kanaaux 13 -

Kanagaux 14-

Kanagaux 15 –

Kanauax 16 –

code- tabelle für fremdgerät

tabellen apparaatcode

장치 코드표
