BEDIENUNGSANLEITUNG AVR11 ARCAM

COMMANDE IR ET SÉRIELLE

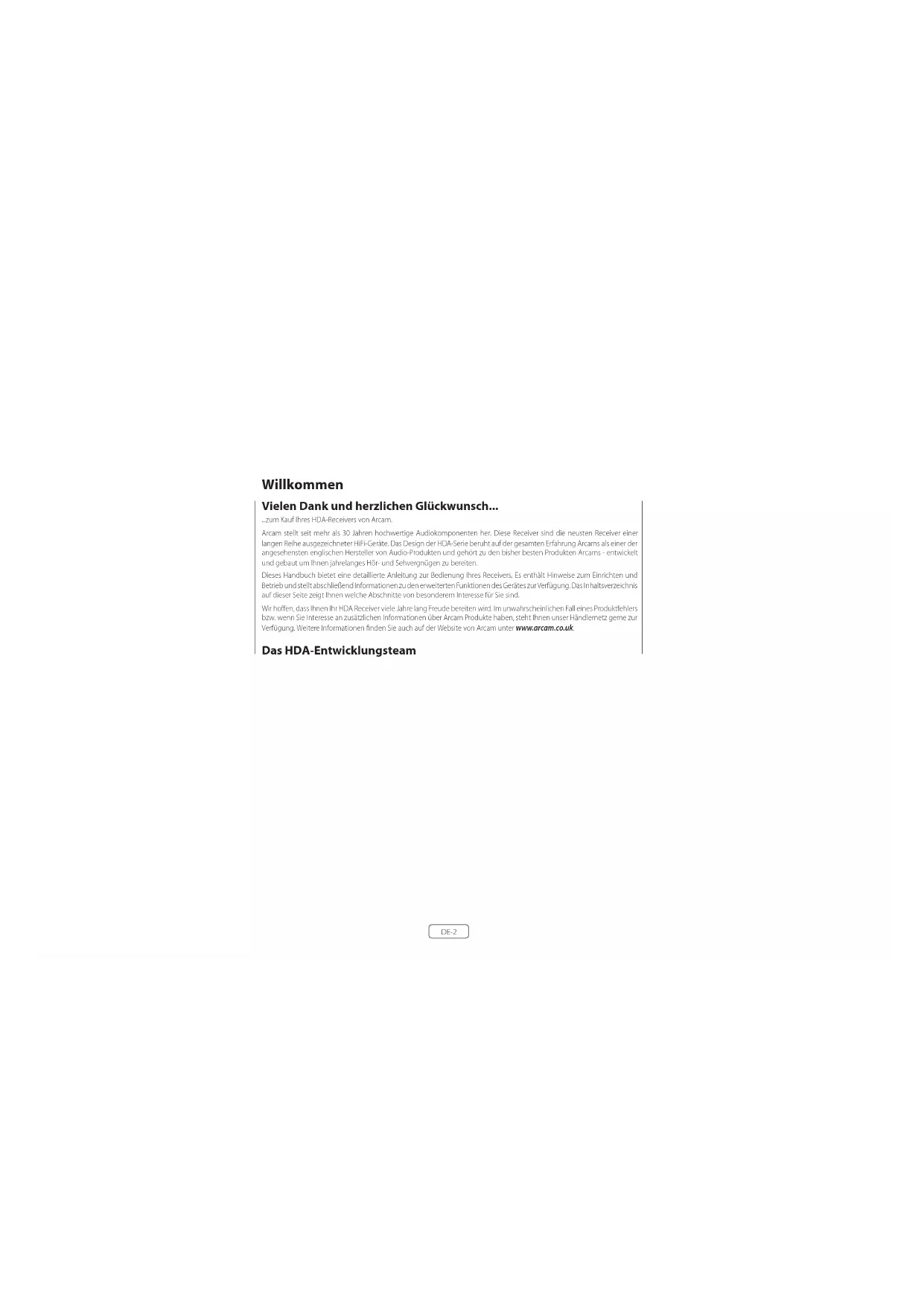

Willkommen Vielen Dank und herzlichen Glückwunsch.......zum Kauf Ihres HDA-Receivers von Arcam. Arcam stellt seit mehr als 30 Jahren hochwertige Audiokomponenten her. Diese Receiver sind die neusten Receiver einer langen Reihe ausgezeichneter HiFi-Geräte. Das Design der HDA-Serie beruht auf der gesamten Erfahrung Arcams als einer der angesehensten englischen Hersteller von Audio-Produkten und gehört zu den bisher besten Produkten Arcams - entwickelt und gebaut um Ihnen jahrelanges Hör- und Sehvergnügen zu bereiten. Dieses Handbuch bietet eine detaillierte Anleitung zur Bedienung Ihres Receivers. Es enthält Hinweise zum Einrichten und Betrieb und stellt abschließend Informationen zu den erweiterten Funktionen des Gerätes zur Verfügung. Das Inhaltsverzeichnis auf dieser Seite zeigt Ihnen welche Abschnitte von besonderem Interesse für Sie sind. Wir hoffen, dass Ihnen Ihr HDA Receiver viele Jahre lang Freude bereiten wird. Im unwahrscheinlichen Fall eines Produktfehlers bzw. wenn Sie Interesse an zusätzlichen Informationen über Arcam Produkte haben, steht Ihnen unser Händlernetz gerne zur Verfügung. Weitere Informationen finden Sie auch auf der Website von Arcam unter www.arcam.co.uk. Das HDA-EntwicklungsteamDE DE-3 Willkommen DE-2 Bevor Sie beginnen... DE-4 Verwendete Markenzeichen DE-6 Anschlüsse und Bedienelemente auf der Rückseite DE-7 Audio-/Videoanschlüsse DE-8 Anschlussplan DE-10 Radio- und Drahtlos-Audioanschlüsse DE-11 Andere Anschlüsse DE-12 Lautsprecher DE-13 Anschluss der Lautsprecher DE-14 Inbetriebnahme DE-15 Erweitertes Menü auf der Gerätefront DE-16 Aktualisieren der Firmware via USB DE-16 Bedienung am Gerät DE-17 Fernbedienung DE-18 Benutzerdenierte Anpassung der Fernbedienung DE-20 Grundlegende Einstellungen DE-27 Automatische Lautsprecher-Einstellung DE-28 Setup-Menü DE-29 Verbindung mit einem Netzwerk DE-34 Dekodiermodi DE-35 Inhalt Tuner-Bedienung DE-37 Störungserkennung DE-38 Technische Daten DE-40 Weltweite Garantie DE-42 Aufstellung durch den Fachhändler? Für den Fall, dass der Receiver durch eine/-n qualifizierte/-n Arcam-Händler/-in als Komponente Ihrer HiFi-Anlage aufgestellt und eingerichtet wurde, können Sie die Kapitel zur Aufstellung und zum Setup dieses Handbuchs überspringen und direkt mit den Kapiteln zur Bedienung beginnen. Bitte nutzen Sie das Inhaltsverzeichnis, um zu dem entsprechenden Kapitel zu gelangen. Eigenständige Installation? Der Receiver ist eine leistungsstarke und hochentwickelte AV-Komponente. Wenn Sie das Gerät eigenständig installieren, empfehlen wir Ihnen dieses Handbuch sorgfältig zu lesen, bevor Sie beginnen. Die richtige Lautsprecherkonfiguration und Lautsprecherplatzierung sind beispielsweise ein Schlüssel dafür, dass Sie Ihren Receiver optimal nutzen können und alle Systemkomponente harmonisch zusammenarbeiten.DE-4 Bevor Sie beginnen... Arcam HDA-Receiver Die Receiver sind qualitativ hochwertige Hochleistungs- Heimkinoprozessoren und Verstärker, die nach den Qualitäts-, Design- und Produktionsstandards von Arcam hergestellt werden. Sie verbinden digitale Verarbeitung mit Hochleistungs-Audio- und -Videokomponenten und bilden ein konkurrenzloses Home-Entertainment Center. Die Receiver ermöglichen neben der Nutzung und Steuerung der internen UKW- und DAB+-Radios sowie Netzwerk-Audioquellen die Nutzung und Steuerung von sieben Analog- und sechs Digitalaudioquellen, wodurch die Modelle ein idealer Hub für sowohl Heimkinoanlagen als auch Zwei-Kanal-Stereosysteme sind. Weil viele dieser Quellgeräte auch Videosignale generieren können, verfügt der Receiver über eine Sendequalitätsumschaltung für HDMI-Video-/Audiosignale (7 x HDMI2.1 @ 40Gbit/s, HDCP2.3). Die Bedienung des Receivers ist entweder über die Tasten des Bedienfeldes auf der Gerätevorderseite, über die IR-Fernbedienung, über das Netzwerk (Ethernet) oder über die RS-232-Schnittstelle möglich. Die mit dem Receiver gelieferte Mehrgeräte-Fernbedienung ist eine leicht zu handhabende universelle Fernbedienung mit Lernfunktion, mit der ein vollständiges System bedient werden kann, wenn Sie sie einmal programmiert haben. Sie kann anhand ihrer umfangreichen Code-Bibliothek zur Steuerung von CD- und BD-Playern, PVRs, Fernsehgeräten oder anderen Geräten programmiert werden. Die Receiver-Installation in Ihrem Hörraum ist ein wichtiger Vorgang, der bei jedem Schritt Sorgfalt erfordert. Aufgrund dessen sind die Informationen zur Installation Ihres Gerätes sehr umfangreich, und sollten aufmerksam befolgt werden, um herausragendes Ergebnis zu erzielen. Der Receiver wurde entwickelt, um ein Leistungsniveau zu erzeugen, das Musik und Filme wahrhaftig zum Leben erwecken lässt. HOME THEATRE POWER

ZONEDISPLAYDIRECTMUTEMODE / 4INFO / 3OKIN + / 5IN - / 6MENU

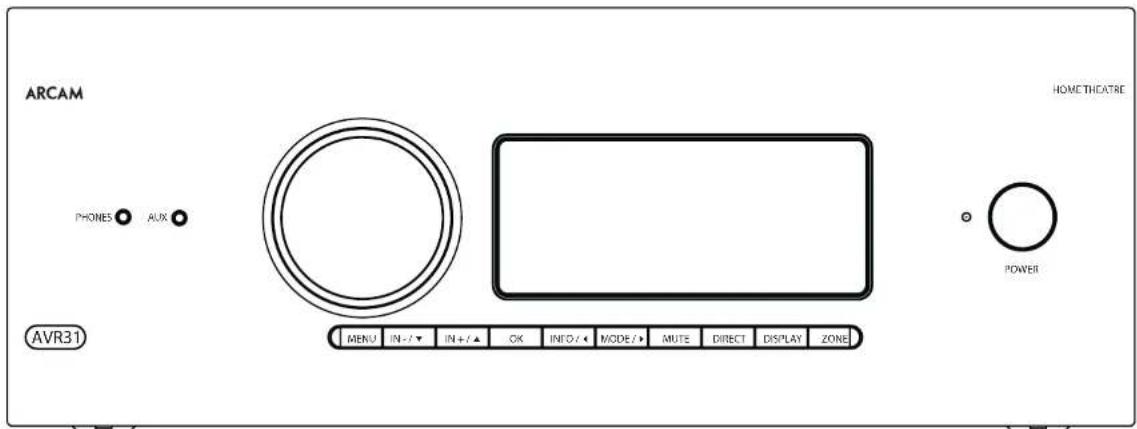

PHONES AUX AVR31DE DE-5 Aufstellen des Geräts Platzieren Sie das Gerät auf einem ebenen festen Untergrund und vermeiden Sie direkte Sonneneinstrahlung, sowie Hitze- und Feuchtigkeitsquellen. Stellen Sie den Receiver nicht auf Endstufen oder andere Wärmequellen. Stellen Sie den Verstärker nicht in ein geschlossenes Bücherregal oder einen Schrank, es sei denn, es ist für ausreichende Belüftung gesorgt. (siehe Seite EN-2). Der Receiver wird während des bestimmungsgemäßen Betriebs warm. Stellen Sie kein anderes Gerät oder einen Gegenstand auf den Verstärker, da dies die Luftzirkulation um den Kühlkörper behindern kann, und der Verstärker dadurch überhitzt. (Ein auf dem Verstärker abgestelltes Gerät würde ebenfalls überhitzen.) Vergewissern Sie sich, dass der Infrarotempfänger im Display auf der Gehäusefront nicht verdeckt wird, andernfalls kann dies die Funktion der Fernbedienung beeinträchtigen. Sollte eine Positionierung in Sichtweite nicht möglich sein, kann ein externer Infrarotempfänger an den entsprechenden Anschluss auf der Geräterückseite (siehe Seite DE-34) angeschlossen werden. Stellen Sie keinen Plattenspieler auf dieses Gerät. Plattenspieler reagieren sehr empfindlich auf das von Netzteilen erzeugte Rauschen, das als Hintergrundbrummen zu hören ist, wenn sich der Plattenspieler zu dicht am Gerät befindet. Netzanschluss Der Verstärker wird mit einem Netzkabel mit vergossenem Netzstecker geliefert. Überprüfen Sie, dass das mitgelieferte Kabel mit Ihrem Anschluss kompatibel ist – falls Sie ein neues Netzkabel benötigen, wenden Sie sich bitte an Ihren Arcam- Händler. Falls Ihre Netzanschlussspannung oder das Netzkabel nicht übereinstimmen, wenden Sie sich sofort an Ihren Arcam- Händler. Für den Betrieb des Receivers können Sie zwischen einer Versorgungsspannung von 220 – 240 V (Schalterstellung 230 V) und 110 – 120 V (Schalterstellung 115 V) umschalten. HINWEIS: Vergewissern Sie sich, dass der Receiver ausgeschaltet und das Netzkabel abgezogen ist, bevor Sie die Stellung des Schalters zur Umschaltung der Versorgungsspannung ändern. Stecken Sie den IEC-Stecker des Netzkabels in die Netzbuchse auf der Rückseite des Verstärkers, so dass dieser fest sitzt. Schließen Sie das andere Ende des Kabels an eine Steckdose an und schalten Sie diese, falls nötig, ein. Sie können den Receiver mit Hilfe des Ein/Aus-Schalters am Bedienfeld auf der Gerätevorderseite einschalten. Wenn der Receiver eingeschaltet ist, leuchtet die LED am Bedienfeld auf der Gerätevorderseite weiß. Standby-Betrieb Sie können den Receiver mit Hilfe der

-Taste auf der Fernbedienung in den Standby-Modus schalten. Im Standby-Modus leuchtet die LED am Bedienfeld auf der Gerätevorderseite rot und der Stromverbrauch beträgt (bei Standardeinstellungen) weniger als 0,5 Watt. Während des Standby-Betriebs ist es möglich, dass ein leichtes Brummen des Netztrafos innerhalb des Verstärkers wahrnehmbar bleibt. Dies ist absolut normal. Wenn das Gerät längere Zeit nicht benutzt wird, empfehlen wir es dennoch vom Netz zu trennen, um Energie zu sparen. Verbindungskabel Wir empfehlen den Einsatz hochwertiger abgeschirmter Kabel, die für diese spezielle Anwendung entwickelt wurden. Andere Kabel verfügen über andere Impedanzen, die die Leistung Ihres Systems verringern (verwenden Sie z.B. keine für Video vorgesehenen Kabel zur Übertragung von Audiosignalen). Alle Kabel sollten so kurz wie möglich gehalten werden. Bei der Verkabelung der Geräte sollten Sie darauf achten, dass das Netzkabel so weit wie möglich von den Audiokabeln entfernt ist. Andernfalls kann es zu unerwünschtem Rauschen in den Audiosignalen kommen. Informationen zu Lautsprecherkabeln finden Sie im Kapitel „Lautsprecher“, beginnend auf Seite DE-14. Funkinterferenzen Der Receiver ist ein Audiogerät, das Mikroprozessoren und andere digitale Elektronikbauteile enthält. Jedes Modell entspricht den höchsten Anforderungen hinsichtlich der elektromagnetischen Verträglichkeit. Dies ist ein Produkt der Klasse A. Im häuslichen Gebrauch kann das Produkt Funkinterferenzen verursachen, wogegen der Nutzer, wenn nötig, angemessene Maßnahmen ergreifen kann. Wenn der Receiver den Radio- oder Fernsehempfang stören sollte (was Sie durch Ein- und Ausschalten des Receivers feststellen können), dann führen Sie nachstehende Schritte durch: Richten Sie die Empfangsantenne des betroffenen Geräts neu aus oder verlegen Sie das Antennenkabel des betroffenen Geräts so weit wie möglich entfernt vom ARCAM-Receiver und dessen Verkabelung. Stellen Sie das betroffene Gerät unter Beachtung des ARCAM-Receivers an einem anderen Platz auf. Schließen Sie das betroffene Gerät und den Receiver an unterschiedlichen Netzsteckdosen an. Sollte das Problem weiterhin bestehen, wenden Sie sich bitte an Ihren Arcam Händler.DE-6 Verwendete Markenzeichen Dolby Vision, Dolby Atmos, DolbyAudio Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Dolby Vision, Dolby Atmos, Dolby Audio und das Doppel-D-Symbol sind eingetragene Warenzeichen von Dolby Laboratories.

DTS:X® Für DTS-Patente siehe http://patents.dts.com. Hergestellt unter der Lizenz der DTS Licensing Limited. DTS, das Symbol, DTS in Kombination mit dem Symbol, DTS:X und das DTS:X Logo sind eingetragene Warenzeichen oder Marken von DTS, Inc. in den Vereinigten Staaten und/ oder anderen Ländern. © DTS, Inc. Alle Rechte vorbehalten. DTS Virtual:X™ Für DTS-Patente siehe http://patents.dts.com. Hergestellt unter der Lizenz der DTS Licensing Limited. DTS, das Symbol, DTS zusammen mit dem Symbol, Virtual X und das DTS:Virtual X-Logo sind eingetragene Warenzeichen und/ oder Handelsmarken von DTS, Inc. in den Vereinigten Staaten und/oder anderen Ländern. © DTS, Inc. Alle Rechte vorbehalten. IMAX® & DTS® Hergestellt unter Lizenz der IMAX Corporation. IMAX® ist eine eingetragene Marke der IMAX Corporation in den USA bzw. anderen Ländern. Für DTS-Patente siehe http://patents.dts.com. Hergestellt unter der Lizenz der DTS Licensing Limited. DTS, das Symbol sowie DTS und das Symbol zusammen sind eingetragene Marken und/oder Marken von DTS, Inc. in den USA bzw. anderen Ländern. © DTS, Inc. Alle Rechte vorbehalten. Auro-3D® Auro-3D® ist ein eingetragenes Warenzeichen von Auro Technologies. AAC/AAC Plus aacPlus ist ein Warenzeichen von Coding Technologies. Weitere Informationen finden Sie unter http://codtech.vhost.noris.net. HDMI, das HDMI-Logo und die High-Definition Multimedia-Schnittstelle sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC. Die Wortmarke Bluetooth® sowie deren Logos sind eingetragene Warenzeichen im Besitz von Bluetooth SIG, Inc. und jegliche Benutzung dieser Warenzeichen durch HARMAN International Industries, Incorporated erfolgt unter Lizenz. Andere Marken- und Produktnamen sind Warenzeichen der jeweiligen Eigentümer. Qualcomm ist ein in den Vereinigten Staaten und anderen Ländern eingetragenes Warenzeichen von Qualcomm Incorporated. aptX ist ein in den Vereinigten Staaten und anderen Ländern eingetragenes Warenzeichen von Qualcomm Technologies International, Ltd.,. Apple, AirPlay und das AirPlay-Logo, iPod, iPhone und iPad sind in den Vereinigten Staaten und anderen Ländern eingetragene Warenzeichen von Apple Inc. App Store ist ein Dienstleistungszeichen von Apple Inc. AirPlay 2 funktioniert auf iPhone, iPad und iPod touch mit iOS 11.4 oder höher, Mac mit OS X Mountain Lion oder höher und einem PC mit iTunes 10.2.2 oder höher. Das Logo Wi-Fi CERTIFIED ist ein Zertifizierungszeichen von Wi-Fi Alliance. Google, Google Play, Chromecast und weitere in Beziehung stehende Marken sind Handelsmarken von Google LLC. Das integrierte Chromecast erfordert u. U. (ein) Abonnement(s). Google Assistant benötigt eine Internetverbindung und steht in einigen Ländern und Sprachen nicht zur Verfügung. Verfügbarkeit und Reaktion bestimmter Funktionen und Dienste sind geräte-, dienstleistungs- und netzwerkabhängig und stehen u. U. nicht in allen Regionen zur Verfügung. Die Steuerung bestimmter Geräte bei Ihnen zu Hause erfordert kompatible Smart-Geräte. Ggfs. werden Abonnements für Dienstleistungen und Anwendungen notwendig und zusätzliche Bestimmungen, Zusatzbedingungen und/oder Änderungen werden u. U. angewendet. vTuner Dieses Produkt ist geschützt durch verschiedene Rechte des geistigen Eigentums durch NEMS und BridgeCo. Die Benutzung oder Verteilung dieser Technologie außerhalb dieses Geräts ist ohne Lizenz von NEMS und BridgeCo oder einer autorisierten Vertretung verboten. MP3 MPEG Layer-3 Audio-Dekodierungs-Technologie ist lizensiert vom Fraunhofer Institut und Thomson Multimedia. Lizenzen: Die Spotify-Software unterliegt den Lizenzen von Drittanbietern, die Sie hier finden: https://developer.spotify.com/legal/third- party-licenses/ FLAC FLAC Dekoder Copyright © 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 Josh Coalson Vermarktung und Benutzung in jeglicher Form, sind erlaubt, wenn folgende Bedingungen erfüllt werden: - Bei der Vermarktung und Verbreitung des Quellcodes muss die o. g. Copyright-Vereinbarung, diese Liste der Bedingungen und der folgende Haftungsausschluss eingehalten werden. - Weitervertrieb in binärer Form muss die o.g. Kopierschutzvereinbarung erfüllen, und die Liste der Bedingungen, den folgenden Haftungsausschluss und/oder andere Materialien mit der Verteilung weitergeben. - Weder der Namen der Xiph.org Foundation noch die Namen ihrer Vertretungen dürfen ohne vorherige Genehmigung benutzt werden, um von dieser Software abgeleitete Produkte zu bewerben. DIESE SOFTWARE WIRD SO WIE SIE IST

ZUR VERFÜGUNG GESTELLT DURCH DIE

RECHTEINHABER UND VERTRETUNGEN UND JEDE

FORM DER ZUSICHERUNG DER ALLGEMEINEN

GEBRAUCHSTAUGLICHKEIT IST EINGESCHLOSSEN

FÜR DEN ZUGESICHERTEN VERWENDUNGSZWECK. IN KEINEM FALL KANN DIE FOUNDATION ODER IHRE

VERTRETUNGEN HAFTBAR GEMACHT WERDEN FÜR

DIREKTE ODER INDIREKTE, FOLGE-, ODER SPEZIELLE

SCHÄDEN (EINGESCHLOSSEN ABER NICHT DARAUF

BESCHRÄNKT, DIE BESCHAFFUNG VON ERSATZGÜTER ODER DIENSTLEISTUNGEN; DATENVERLUST,

NUTZUNGS- ODER VERDIENSTAUSFALL, ODER

GESCHÄFTSUNTERBRECHUNGEN) WIE AUCH IMMER

(FAHRLÄSSIGKEIT EINGESCHLOSSEN) ENTSTANDEN

DURCH JEGLICHE FORM DER BENUTZUNG DIESER

SOFTWARE. MQA und das Logo mit der akustischen Welle sind eingetragene Marken von MQA Limited.© 2016 MQA (Master Quality Authenticated). MQA ist eine preisgekrönte britische Technologie, die den Klang der Original-Master-Aufnahme liefert. Die Master- MQA-Datei ist vollständig authentifiziert und klein genug zum Streamen oder Herunterladen. Besuchen Sie mqa.co.uk für weitere Informationen. Arcam AVRs verfügt über die MQA-Technologie, mit der Sie MQA-Audiodateien und -Streams wiedergeben können und den Sound der ursprünglichen Master-Aufnahme liefern. MQA oder MQA. Gibt an, dass das Produkt einen MQA- Stream oder eine MQA-Datei dekodiert und wiedergibt, und gibt die Herkunft an, um sicherzustellen, dass der Sound mit dem des Quellmaterials identisch ist. MQA. zeigt an, dass eine MQA Studio-Datei abgespielt wird, die entweder vom Künstler / Produzenten im Studio genehmigt oder vom Inhaber des Urheberrechts überprüft wurde.DE DE-7 Anschlüsse und Bedienelemente auf der Rückseite Bitte lesen Sie die Kapitel „Aufstellen des Geräts“, „Inbetriebnahme“ und „Verbindungskabel“ auf Seite DE-5, bevor Sie Ihren Receiver anschließen! DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2OUTAVSTBCDBDSAT PVR HDMI FM/DAB

CAMBRIDGE, CB25 9PB, UKDESIGNED IN THE UKMADE IN VIETNAMCLASS 2 WIRING8Ω LOAD IMPEDANCE RECOMMENDEDSPEAKER OUTPUTSWI-FISTBGAMEAVSATBDUHDPVRZONE2 OUT OUTPUT1 eARC OUTPUT2

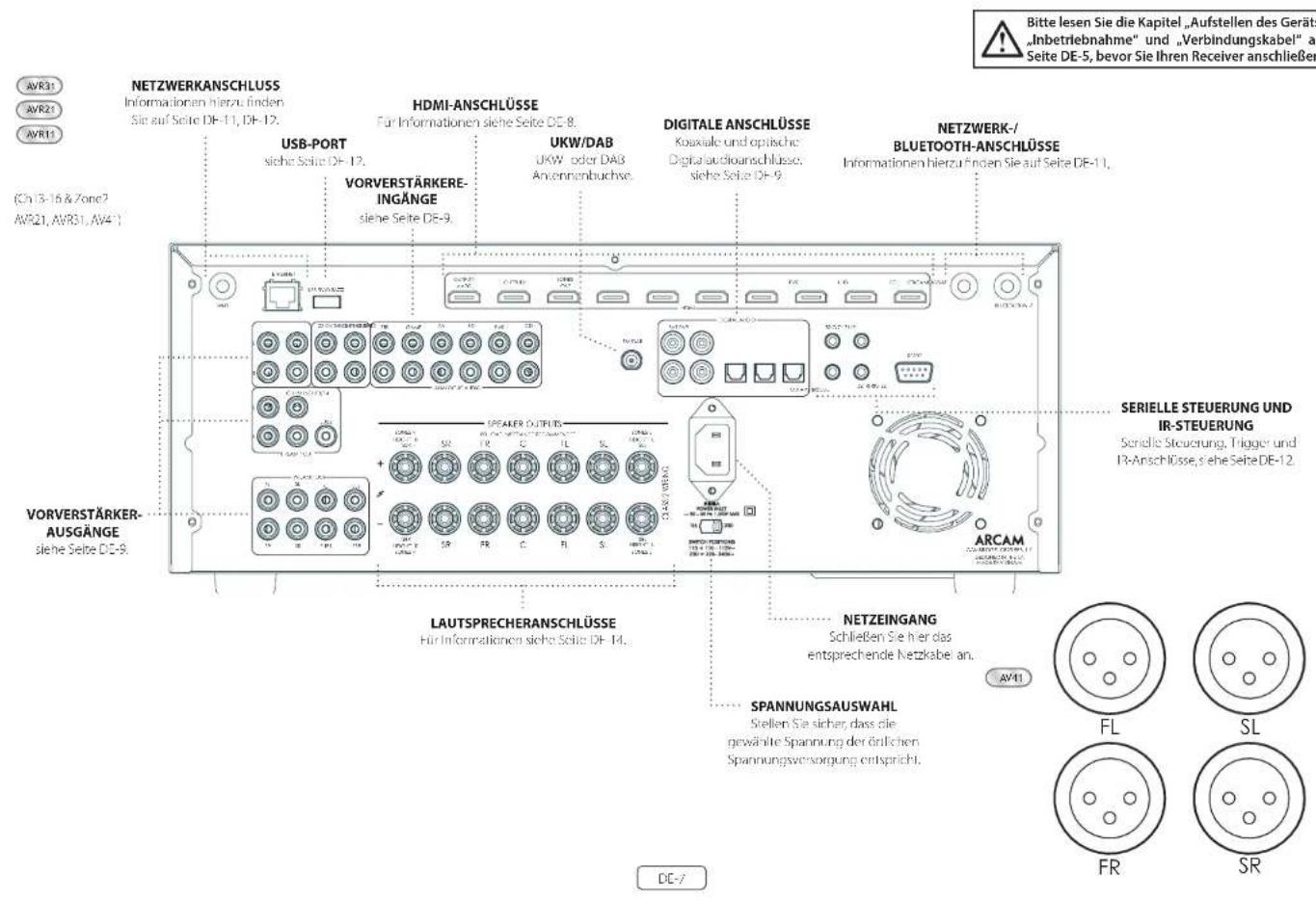

SERIELLE STEUERUNG UND

IR-STEUERUNG Serielle Steuerung, Trigger und IR-Anschlüsse, siehe Seite DE-12.

Koaxiale und optische Digitalaudioanschlüsse, siehe Seite DE-9 SPANNUNGSAUSWAHL Stellen Sie sicher, dass die gewählte Spannung der örtlichen Spannungsversorgung entspricht. HDMI-ANSCHLÜSSE Für Informationen siehe Seite DE-8. LAUTSPRECHERANSCHLÜSSE Für Informationen siehe Seite DE-14. VORVERSTÄRKER- AUSGÄNGE siehe Seite DE-9. UKW/DAB UKW- oder DAB- Antennenbuchse. AVR31AVR21 NETZEINGANG Schließen Sie hier das entsprechende Netzkabel an. AVR11AV41 DIGITAL AUDIO RS232 BLUETOOTHWI-FI

NETZWERKANSCHLUSS Informationen hierzu finden Sie auf Seite DE-11, DE-12. NETZWERK-/ BLUETOOTH-ANSCHLÜSSE Informationen hierzu finden Sie auf Seite DE-11, VORVERSTÄRKERE- INGÄNGE siehe Seite DE-9. USB-PORT siehe Seite DE-12. (Ch13-16 & Zone2

AVR21, AVR31, AV41)DE-8

Audio-/Videoanschlüsse Bitte lesen Sie die nachfolgenden Seiten, auf denen alle verfügbaren Anschlussmöglichkeiten für die Ein- und Ausgänge erklärt werden, bevor Sie Ihren Receiver an Ihre vorhandenen Quellgeräte und Lautsprecher anschließen. Das „Lautsprecher“-Kapitel gibt Auskunft, wie Sie diese anschließen können, ohne dass Ihr Verstärker Schaden nimmt, und wie Sie diese bestmöglich aufstellen. Allgemein Die Eingänge sind benannt, um eine Zuordnung zu angeschlossenen Geräten zu erleichtern (z. B. „ “ oder „ “). Alle verfügen über eine identische Eingangsschaltung, deshalb gibt es keinen Grund nicht auch andere Geräte an einen der Anschlüsse anzuschließen. Wenn Sie zum Beispiel zwei BD-Player besitzen, und der AV-Eingang nicht genutzt wird, dann können Sie diesen mit dem AV-Eingang verbinden. Wenn Sie eine Video-Quelle anschließen, muss deren Audioausgang mit dem entsprechenden Buchsen verbunden werden. Wenn Sie beispielsweise einen Satelliten-Empfänger an einen -Videoeingang anschließen, muss die Audioverbindung an die -Audioeingänge angeschlossen werden! Anschlussanleitung Achten Sie darauf, die Kabel soweit wie möglich entfernt von jeder Spannungsversorgung zu verlegen, um Brummen und andere Störgeräusche zu vermeiden. HINWEIS: Sie müssen für jeden Eingang die „Video-“ und „Audio-Quelle“-Einstellungen entsprechend zum Verbindungstyp anpassen. (siehe „Input Cong. (Kongurieren der Eingänge)“ auf Seite DE-30). HDMI-Anschlüsse FESTPLATTENREKORDER, UHD, Blu-ray-Disc, Satellit, AV, SPIEL, SET-TOP-BOX Verbinden Sie die HDMI-Video-Ausgänge Ihrer vorhandenen Geräte mit den entsprechenden HDMI-Eingängen. OUTPUT (Zone2 – AVR21, AVR31, AV41) Verbinden Sie diesen Ausgang mit dem HDMI-Videoeingang Ihres Anzeigegeräts. Ausgang 1 ist mit HDMI eARC (Enhanced Audio Return Channel) kompatibel. Wenn Sie ein unterstütztes Fernsehgerät besitzen, dann steht der Ton vom internen Tuner des Fernsehgeräts (z. B. Freeview, Freesat, DVB-T) über den Eingang „Display“ des Receivers zur Verfügung. DIGITAL AUDIO RS232 BLUETOOTHWI-FI

Verbinden Sie diese Eingänge mit den verfügbaren Digital-Ausgängen Ihrer Quellgeräte. Zone 2 Anschlüsse (AVR21, AVR31, AV41) DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2 OUT OUTPUT1eARCOUTPUT2 Über den Ausgang Z2 out HDMI können Sie den Receiver- Ausgang an ein System in einem zweiten Zimmer anschließen. Analoge Vorverstärker- Ausgänge DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Alle analogen Vorverstärker-Ausgänge sind gepuffert, haben eine geringe Ausgangs-Impedanz, sind auf Line-Pegel und folgen der Lautstärkeeinstellung für Zone 1. Sie erlauben die Nutzung langer Kabel oder mehrerer paralleler Eingänge, wenn nötig. Weitere Informationen zum Anschluss von Lautsprechern und zusätzlichen Endstufen finden Sie auf den Seiten DE-7 und DE-14. Neben den Phono-Vorverstärkerausgängen besitzt der AV41 XLR-Ausgänge für den Anschluss externer Verstärker. Analoge Audio-Eingänge DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

Verbinden Sie die linken und rechten Eingänge mit den linken und rechten Ausgängen Ihrer Quellgeräte. AUX-Eingang auf Geräte- Vorderseite HOME THEATREPOWER

ZONEDISPLAYDIRECTMUTEMODE / 4INFO / 3OKIN + / 5IN - / 6MENU

PHONES AUX AVR31 Der AUX-Eingang auf der Gerätefront kann mit einem 3,5 mm Stereokabel als analoger Eingang genutzt werden. Kopfhöreranschluss PHONES auf Geräte-Vorderseite Diese Buchse ist für Kopfhörer mit einer Impedanz von 32 Ω bis 600 Ω und 3,5 mm Klinkenstecker geeignet. Die Kopfhörerbuchse ist immer aktiviert, es sei denn, der Receiver ist stummgeschaltet. Wenn ein Kopfhörer angeschlossen wird, werden die Lautsprecher- und Vorverstärker-Ausgänge automatisch stumm geschaltet.DE-10 DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD SAT PVR HDMI FM/DABCDPVR AVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUTZONE2 RHEIGHT1 RSBRSBRHEIGHT1 RZONE2 RZONE2 LHEIGHT1 LSBLSBLHEIGHT1 LZONE2 LSRSRFRFRCCFLFLSLSLCAMBRIDGE, CB25 9PB, UKDESIGNED IN THE UKMADE IN VIETNAMCLASS 2 WIRING

8 LOAD IMPEDANCE RECOMMENDED

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 BD/SAT Pr Pb Y Anschlussplan Blu-ray Disc (BD) / DVD Player Die Abbildung zeigt, wie Audio- und Video-Verbindungen von einem typischen BD/DVD-Player hergestellt werden. Benutzen Sie für den Betrieb immer den/die mit am Receiver gekennzeichneten Eingang/Eingänge, unabhängig davon, ob Sie HDMI-Anschlüsse, Digitalanschlüsse oder Analoganschlüsse benutzen. Satelliten-Receiver Schließen Sie einen Satelliten-Receiver auf die gleiche Weise entsprechend den durch den Satelliten-Receiver bereitgestellten Ausgängen an. CD-Player Verbinden Sie mit Hilfe eines hochqualitativen Verbindungskabels den digitalen Ausgang mit dem digitalen CD-Eingang des Receivers und den analogen Ausgang mit den analogen CD-Eingang des Receivers. HINWEIS: Sie müssen für jeden Eingang die „Audioquelle“-Einstellung entsprechend zum Anschlusstyp anpassen. (siehe „Input Cong. (Kongurieren der Eingänge)“ auf Seite DE-30). DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD SAT PVR HDMI FM/DABCDPVR AVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUTZONE2 RHEIGHT1 RSBRSBRHEIGHT1 RZONE2 RZONE2 LHEIGHT1 LSBLSBLHEIGHT1 LZONE2 LSRSRFRFRCCFLFLSLSLCAMBRIDGE, CB25 9PB, UKDESIGNED IN THE UKMADE IN VIETNAMCLASS 2 WIRING

8 LOAD IMPEDANCE RECOMMENDED

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 BD/SAT Pr Pb YDE DE-11 In schlecht versorgten Gebieten sind eine hohe Verstärkung und eine Außenantenne zwecks Empfangs zahlreicher Programme wünschenswert. In Gebieten mit Band III Radioübertragung (wie in GB) nutzen Sie eine Yagi-Antenne mit mehreren vertikal montierten Elementen, da die Programme vertikal polarisiert ausgestrahlt werden. Wenn Sie in der Nähe mehrerer Sender wohnen, nutzen Sie einen Rundstrahl- oder Faltdipol. Falls Ihre lokalen DAB-Programme im L-Band übertragen werden, wenden Sie sich bitte bezüglich einer Antenne an Ihren Arcam Händler. WLAN/Bluetooth DIGITAL AUDIORS232 BLUETOOTHWI-FI

SPEAKER OUTPUTS WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Wenn Sie die WLAN- oder Bluetooth-Funktionen des Receivers benutzen möchten, dann montieren Sie bitte die Bluetooth-Antenne und die beiden WLAN-Antennen an den Receiver. DAB/UKW-Anschluss Der Receiver ist mit einem UKW- und einem DAB/DAB+- Empfängermodul ausgestattet. Welche Antenne Sie benötigen, hängt von Ihren Hörvorlieben und den örtlichen Gegebenheiten ab. Ihr Receiver kann Ihnen nur dann einen ausgezeichneten Radioempfang bieten, wenn das empfangene Signal gut ist. Probieren Sie die dem Gerät beiliegenden Antennen aus. Sollten Sie sich in einem gut bis mittelmäßig versorgten Gebiet befinden, sollten diese für einen guten Empfang ausreichen. In schlecht versorgten Gebieten ist es möglich, dass Sie eine Außen- oder Dachantenne benötigen. Wenden Sie sich dazu an Ihren Arcam-Händler oder Antennenbauexperten für Ratschläge zu den örtlichen Empfangsbedingungen. DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCD

SPEAKER OUTPUTS WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 In gut versorgten Gebieten kann die mitgelieferte DAB/UKW „T“-Wurfantenne mit guten Ergebnissen genutzt werden. Befestigen Sie die Antenne höchstmöglich an einer Wand. Im Vereinigten Königreich müssen die „T“-Elemente zwecks DAB Empfangs vertikal positioniert werden, da Sendungen vertikal polarisiert ausgestrahlt werden. Erkundigen Sie sich in anderen Gebieten bei Ihrem Arcam-Händler oder probieren Sie, ob Sie durch horizontale oder vertikale Positionierung das beste Empfangsergebnis erreichen. Probieren Sie aus, welche nutzbare Wand die besten Empfangsbedingungen liefert und nutzen Sie Heftzwecken oder Klebeband, um die Antenne in T-Form zu befestigen. Beachten Sie, sollten Sie Heftzwecken benutzen, dass diese nicht in Kontakt mit dem innenliegenden Draht der Antenne kommen. Wenn Sie nach der Installation DAB/UKW empfangen, prüfen Sie die Signalstärke indem Sie die -Taste auf der Gerätevorderseite oder der Fernbedienung drücken, bis der Signalqualitätsindikator erscheint. Radio- und Drahtlos-AudioanschlüsseDE-12 Andere Anschlüsse Serieller Anschluss RS232 Serielle Schnittstelle DIGITAL AUDIO RS232

OUTAVSTBCDBD SAT PVRHDMIFM/DABCDPVRBDAVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUTZONE2 RHEIGHT1 RSBRSBRHEIGHT1 RZONE2 RZONE2 LHEIGHT1 LSBLSBLHEIGHT1 LZONE2 LSRSRFRFRCCFLFLSLSLCAMBRIDGE, CB25 9PB, UKDESIGNED IN THE UKMADE IN VIETNAMCLASS 2 WIRING

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Nutzen Sie diese mit Steuerelektronik, die über eine Serielle Schnittstelle RS232 verfügt (z. B. Crestron und AMX Touch Screen Steuerungen). Netzwerkanschluss Netzwerkbetrieb ist ein umfangreiches Thema, weshalb in dieser Bedienungsanleitung nur die wichtigsten Richtlinien erklärt werden. Bitte wenden Sie sich für weitere Informationen bzgl. der Einbindung des Receivers in Ihr Computernetzwerk an Ihre/-n Arcam-Händler/-in oder Ihre/-n Installationsfachfrau/-mann. DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Ethernet Wenn Sie ein Ethernetkabel anschließen, versucht der Receiver automatisch, sich mit Ihrem Netzwerk zu verbinden. Es empfehlt sich die Nutzung eines CAT5-Kabels, das an die mit bezeichnete RJ45-Buchse auf der Geräterückseite angeschlossen wird. Wenn Ihr Netzwerk eine festgelegte IP-Adresse anstatt DHCP nutzt, müssen Sie eine IP-, Gateway- und DNS-Adresse bestimmen. Siehe Seite DE-33 für Informationen zum Einrichten des Netzwerks. USB-Anschluss Wenn keine Netzwerkverbindung zur Verfügung steht, können Sie den Receiver auch über den USB-Port auf der Geräterückseite aktualisieren. Triggeranschlüsse

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Spitze: Trigger-Ausgang Mittelstück: Masse Die Triggeranschlüsse ( und ) liefern ein elektrisches Signal, wenn der Receiver eingeschaltet und die entsprechende Zone aktiviert ist. Sie können das Triggersignal benutzen, um kompatible Geräte der Unterhaltungselektronik ein- und auszuschalten. So können Sie beispielsweise einen Trigger programmieren, um Ihr Fernsehgerät und Ihren BD-Player einschalten zu lassen, sobald Sie den Receiver einschalten. Der Receiver besitzt zwei Triggerausgangsbuchsen. Jede dieser Ausgangsbuchsen stellt ein Schaltsignal mit 12 V/70 mA bereit. Die Buchse ist für 3,5 mm Mono-Klinkenstecker vorgesehen: Die Spitze ist der Triggerausgang, das dahinter liegende Mittelstück die Masse. TRIG Z1 Nutzbar als Fernsteuerung zum Ein- und Ausschalten von Verstärkern oder Quellgeräten in Zone 1. Ein = 12 V, Aus = 0 V. TRIG Z2 (AVR21, AVR31, AV41) Nutzbar als Fernsteuerung zum Ein- und Ausschalten von Verstärkern oder Quellgeräten in Zone 2. Ein = 12 V, Aus = 0 V. Infrarot (IR)-Anschlüsse

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Spitze: Moduliertes Signal Mittelstück: Masse Die Infraroteingänge ( und ) ermöglichen Ihnen den Anschluss eines externen IR-Empfängers für den Fall, dass entweder der IR-Empfänger des Receivers an der Gerätevorderseite vollständig oder teilweise verdeckt ist oder um die Möglichkeit zu erhalten, die Fernbedienung in Zone 2 zu benutzen. Der Receiver besitzt zwei Infraroteingänge, die beide sowohl für 3,5-mm-Stereo- als auch Mono-Klinkenstecker geeignet sind. Die Spitze fungiert als moduliertes Signal, das Mittelstück als Masse. Z1 IR Dieser Eingang ist für die Verwendung mit einem lokalen IR-Empfänger für den Fall vorgesehen, dass die Gerätevorderseite des Receivers verdeckt wird. Z2 IR (AVR21, AVR31, AV41) Dieser Eingang ist für die Verwendung mit einem Infrarotempfänger in Zone 2 bestimmt, um die Fernbedienung des Receivers von einem zweiten Zimmer aus zu ermöglichen. Ein Anbieter von IR-Empfänger und Emitter Zubehör und Systemen ist Xantech. Weitere Informationen finden Sie auf www.xantech.com, oder fragen Sie Ihren Arcam Händler. HINWEIS: Die Infraroteingänge des Receivers sind für modulierte Signale vorgesehen. Wenn ein externer IR-Empfänger das IR-Signal demoduliert, funktioniert es nicht. Das Gerät stellt außerdem keine Spannungsversorgung für externe Empfänger zur Verfügung, dafür wird eine externe Stromquelle benötigt. HINWEIS: Buchsen mit der Kennzeichnung „Z2“ beziehen sich auf Verbindungen, die bei Multi-Room- Installationen verwendet werden. Schlagen Sie für weitere Informationen über diese Anschlüsse auf der Seite DE-9 nach.DE DE-13 Lautsprecher Die Receiver AVR5/AVR11/AVR21/AVR31/AV41 ermöglichen Ihnen den Anschluss von bis zu 16 Lautsprechern. Der AV41 benötigt zusätzlich noch Endstufen für alle Kanäle. Die Receiver AVR5/AVR11/AVR21/AVR31 besitzen 7 verstärkte Kanäle. 5 verstärkte Kanäle entsprechen den Lautsprecherpositionen Vorne links, Mitte, Vorne rechts, Surround links und Surround rechts. Die beiden verbleibenden verstärkten Kanäle können verwendet werden für: Bi-Amping des linken und rechten Frontlautsprechers Surround hinten links und Surround hinten rechts Decke 1 links und rechts Zone 2 links und rechts (AVR21, AVR31, AV41) Sie können die Deckenlautsprecher Vorne links, Vorne rechts, Hinten links, Hinten rechts sowie 5 weitere Zusatzlautsprecher unter Verwendung zusätzlicher Endstufen anschließen. Schlagen Sie für weitere Informationen hierzu auf der Seite DE-14 nach. Durch zusätzliche, ordnungsgemäß installierte und konfigurierte Deckenkanäle bringt Ihnen Dolby Atmos for the Home, DTS X oder Auro-3D das ultimative Kinoklangerlebnis in Ihr Heimkino und erzeugt so einen kraftvollen, lebendigen Audioklang, der Sie völlig umgibt. Die Konguration und Positionierung der Lautsprecher ist sehr wichtig. Alle Lautsprecher mit Ausnahme des Subwoofers, sollten um Ihre normale Seh- und Hörposition aufgestellt sein. Der Subwoofer sollte so positioniert sein, dass er einen ausgeglichenen Frequenzgang in jeder Hörposition hat. Falsche Positionierung kann zu Dröhnen des Basses an einigen Hörpositionen führen. Oft lässt sich eine geeignete Position für den Subwoofer nur durch ausprobieren finden. Ein guter Ausgangspunkt zum Ausprobieren ist die Positionierung in der Nähe einer Wand, aber mindestens 1 m entfernt von den Ecken. Für die Positionierung können Sie auch Ihr Subwoofer-Handbuch zurate ziehen.DE-14 Anschluss der Lautsprecher Lösen Sie für den Anschluss der einzelnen Lautsprecher die entsprechenden Klemmenschrauben auf der Rückseite des Receivers, stecken Sie dann die Anschlussdrähte der Lautsprecherkabel in die Öffnung des Anschlussstiftes und ziehen Sie die jeweiligen Klemmenschrauben wieder fest. Stellen Sie sicher, dass auf der Rückseite der rot markierte (positiv/+) Lautsprecheranschluss mit dem rot markierten (positiv/+) Anschluss des Geräteterminals verbunden wird, und der schwarz markierte (negativ/–) Anschluss des Lautsprechers mit dem schwarz markierten (negativ/–) Anschluss des Geräteterminals verbunden wird. DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD SAT PVRHDMIFM/DABCDPVRBDAVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUT

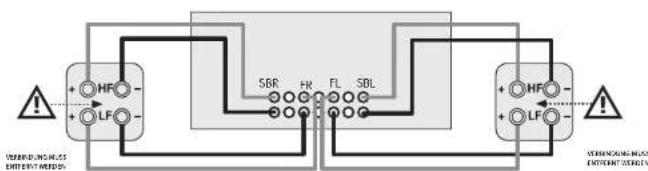

WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Es ist wichtig, dass keine einzelnen Litzen die Drähte eines anderen Kabels oder das Gehäuse berühren. Nichtbeachtung kann zu Kurzschluss und Beschädigung Ihres Receivers führen. Vergewissern Sie sich, dass das Gerät während des Lautsprecheranschlusses ausgeschaltet ist. Überdrehen Sie die Terminalanschlüsse nicht und benutzen Sie keine Schraubenschlüssel, Zangen usw., da dies zu Schäden an den Terminals führen kann, die nicht durch die Garantie abgedeckt sind. Lautsprecherkabel Die Lautsprecher sollten mit hochwertigem, hoch reinem Kupferkabel mit geringer Impedanz an den Verstärker angeschlossen werden. Günstige Kabel sollten vermieden werden – dies wäre eine falsche Einsparung und kann den Klang signifikant verschlechtern. Das Anschlusskabel der Lautsprecher sollte so kurz wie möglich gehalten werden. Anschlüsse an den Lautsprecherterminals sollten immer handfest festgezogen werden. Es können entweder Kabellitzen oder Bananenstecker verwendet werden. Bi-Amping der linken und rechten Frontlautsprecher Bi-Amping ist die Verwendung von zwei Verstärker-Kanälen pro Lautsprecher. Bi-Amping kann eine bessere Klangqualität als herkömmliche Einzelverkabelung liefern. Wenn Sie im Hauptraum keine hinteren Surround-Lautsprecher angeschlossen haben (d. h. Sie haben ein 5.1-Surround-System und kein 7.1-System), können Sie die hinteren Surround-Lautsprecher- Ausgänge verwenden, um die linken und rechten Frontlautsprecher mit Bi-Amping zu betreiben, falls Ihre Lautsprecher Bi-Amping unterstützen. Die Reserve-Kanäle können wahlweise zum Versorgen von Stereo-Lautsprechern in einem Nebenraum (Zone 2) eingesetzt werden. Lautsprecher, die Bi-Amping unterstützen, haben zwei Sätze +/- Anschlüsse pro Lautsprecher, die meistens mit Metallstreifen verbunden sind. Diese Metallstreifen MÜSSEN bei Verwendung von Bi-Amping entfernt werden. Nichtbeachtung kann zu Schäden am Verstärker führen, die nicht durch die Garantie abgedeckt sind. Um die Frontlautsprecher mit Bi-Amping zu betreiben, entfernen Sie die Metallstreifen von den Lautsprecheranschlüssen. Verbinden Sie die Tieftöner- oder LF-Klemmen mit den Klemmen FL und FR des Receivers. Verbinden Sie die Hochtöner- oder HF-Klemmen mit den Klemmen SBL und SBR des Receivers. Navigieren Sie abschließend zum Einstellmenü „Lautsprechertyp“ und stellen Sie hier die Menüoption „Kanal 6+7 benutzen für“ auf „BiAmp L+R“; siehe Seite DE-31.

SPEAKER OUTPUTS WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Der Receiver ermöglicht Ihnen zudem, an den Ausgängen oder bis zu vier Aktivsubwoofer anzuschließen. Sehen Sie in Ihrer Subwoofer-Bedienungsanleitung nach, um die richtige Einstellung und Verbindung für Ihren speziellen Subwoofer zu wählen. Externe Endstufen Die interne Endstufe des Receivers kann um eine externe Endstufe wie beispielsweise Arcam PA720 erweitert oder durch diese ersetzt werden. Verbinden Sie die Ausgangsbuchsen mit den Eingängen Ihrer Endstufe: DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

SPEAKER OUTPUTS WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 FL, FR Verbinden Sie diese mit den entsprechenden rechten und linken Frontkanälen Ihrer Endstufe.

Verbinden Sie diese mit den mittleren Frontkanälen Ihrer Endstufe. SUB Subwoofer-Ausgang. Verbinden Sie diesen Ausgang mit dem aktiven Subwoofer, falls vorhanden. SR, SL Surround Rechts und Surround Links. Verbinden Sie diese mit den entsprechenden Endstufeneingängen. SBR, SBL Die Ausgänge Surround hinten rechts und Surround hinten links. Verbinden Sie diese mit den entsprechenden Endstufeneingängen für die hinteren Surround-Kanäle. Decke 1 (Höhe vorne), Decke 2 (Höhe zurück) Höhe vorne und Höhe zurück. Verbinden Sie diese Ausgänge mit den Eingängen des Deckenkanals Ihrer Endstufe. Alle analogen Vorverstärker-Ausgänge sind gepuffert, haben eine niedrige Ausgangimpedanz und haben Line-Pegel. Sie erlauben die Nutzung langer Kabel oder mehrerer paralleler Eingänge, wenn nötig.DE DE-15 Bedienung Ihres Receivers Wir empfehlen die Nutzung der OSD (On-Screen Display) Information auf Ihrem angeschlossenen Bildschirm, wenn immer dies möglich ist. Einschalten Drücken Sie die Ein/Aus-Taste auf der Gerätevorderseite hinein. Die Betriebszustands-LED leuchtet nun weiß. Nach vollständiger Initialisierung zeigt das Display die Lautstärkeeinstellung und den Namen der gewählten Eingangsquelle an. Bitte warten Sie, bis der Receiver seine Initialisierung abgeschlossen hat, bevor Sie ihn bedienen. Es empfiehlt sich, mindestens 10 Sekunden nach dem Ausschalten zu warten, bevor Sie das Gerät wieder einschalten. Standby Der Receiver besitzt einen Standby-Modus, in den Sie durch Drücken von STANDBY auf der Fernbedienung wechseln können. Im Standby-Modus ist das Display ohne Funktion und die -LED leuchtet rot. Wenn das Gerät längere Zeit nicht benutzt wird, ist es ratsam, es dennoch vom Netz zu trennen, um Energie zu sparen. Einschalten aus dem Standy- Betrieb Drücken Sie die Taste standby auf der Fernbedienung, eine Taste auf der Gerätefront (eine andere als die Power-Taste) oder drehen Sie den Lautstärkeregler. Frontdisplay Der Receiver ist nach ca. vier Sekunden betriebsbereit. Das Displayfenster zeigt die aktuell gewählte Quelle und die zuletzt gewählte Information (diese Information kann durch Drücken der Taste I geändert werden). Die aktuelle Lautstärkeeinstellung für Zone 1 wird auf dem Display des Bedienfeldes angezeigt. Die Lautstärke- Einstellung für Zone 2 wird beim Einstellen vorübergehend angezeigt. Das Display des Bedienfeldes benutzen Sie ebenfalls für die Geräteeinstellung, nachdem Sie die Taste des Bedienfeldes auf der Gerätevorderseite oder der Fernbedienung gedrückt haben. Quellenwahl Um eine bestimmte Quelle zu wählen, drücken Sie die Taste oder , bis die entsprechende Quelle im Frontdisplay angezeigt wird, oder drücken Sie die jeweilige Quellentaste auf der Fernbedienung (falls vorhanden). Folgenden Quellen sind vorhanden: STB Settop-Box-Eingang GAME Spielkonsole-Eingang AV Audiovisueller Eingang SAT Satellitenreceiver-Eingang BD Blu-ray Disk/DVD-Eingang UHD UHD-Player-Eingang PVR Personal Videorecorder-Eingang CD CD-Player-Eingang FM Interner Tuner-Eingang DAB Interner Tunereingang (diese Quelle ist marktabhängig und steht bei Ihrem Receiver u. U. nicht zur Verfügung) NET Ethernet-Eingang BT BT-Eingang AUX Aux-Eingang (Gerätefront) DISPLAY Der Audio-Rückkanal (eARC) von einem kompatiblen Anzeigegerät. Verwenden Sie diesen mit einem kompatiblen Fernseher mit internen TV-Tunern. Die meisten Audio-Eingänge haben sowohl analoge als auch digitale Anschlüsse. Sie müssen mit Hilfe der Option „Audioquelle“ im Menü „Eingangskonfiguration“ für jeden verwendeten Eingang den Verbindungstyp angeben, siehe Seite DE-30. Beachten Sie, dass eine nicht ordnungsgemäße Einstellung zum Fehlen des Tons führt – die Standardeinstellung für Eingänge mit HDMI ist HDMI Audio. Wenn Sie HDMI-Audio nicht verwenden, dann muss diese Einstellung geändert werden. Die Standardeinstellung für Eingänge ohne HDMI ist Digitalaudio. Der Verarbeitungs-Modus und die Stereo Direct-Funktionen werden gespeichert und für jeden einzelnen Eingang erneut abgerufen. Stereo direkt Um reines analoges Stereosignal wiederzugeben, drücken Sie die Taste . Der Stereo Direct-Modus umgeht automatisch alle Signalverarbeitungs- und Surroundfunktionen. Im Modus Stereo Direct ist die digitale Klangverarbeitung deaktiviert, um die Klangqualität zu verbessern und das digitale Rauschen des Receivers auf ein absolutes Minimum zu reduzieren. Hinweis: Wenn der Modus Stereo Direct ausgewählt ist, erfolgt keine Basssteuerung, d. h. Basssignale werden nicht an den Subwoofer umgeleitet. Lautstärkeregelung Es ist wichtig zu beachten, dass die Lautstärkeanzeige keinen exakten Aufschluss darüber gibt, wie viel Leistung an die Lautsprecher abgegeben wird. Der Receiver erreicht seine maximale Ausgangsleistung sehr oft schon lange, bevor der Lautstärkeregler seine Maximalstellung erreicht; besonders beim Anhören von mit hoher Aussteuerung aufgenommener Musik. Im Vergleich dazu können Film- und Musikstücke sehr leise wiedergegeben werden, da viele Regisseure sich den Maximallevel für Spezialeffekte in Reserve behalten möchten. Kopfhörer Wenn Sie den Receiver mit einem Kopfhörer benutzen möchten, dann stecken Sie den Kopfhörerstecker in die Buchse , die sich in halber Höhe auf der Gerätevorderseite befindet. Wenn ein Kopfhörer an die s-Buchse auf der Gerätefront angeschlossen wurde, werden die Ausgänge für die Zone 1 stumm geschaltet und das Signal auf ein Zweikanalsignal (2.0) heruntergemischt. Dies ist nötig, damit der Centerkanal und die Surroundinformation mit einem Kopfhörer gehört werden können. InbetriebnahmeDE-16 Erweitertes Menü auf der Gerätefront Wenn Sie die Taste auf der Gerätefront länger als vier Sekunden gedrückt halten, erreichen Sie das erweiterte Menü, welches folgende Einstellungen ermöglicht: Réinitialisation aux paramètres d'usine Diese Option ermöglicht Ihnen, alle Einstellungen Ihres Receivers auf die Standardeinstellungen rückzusetzen, mit denen er das Werk verlassen hat. Vérier la mise à jour Diese Option überprüft das Vorhandensein einer Netzwerk-Firmwareaktualisierung (benötigt eine externe Netzwerkverbindung). Wiederherstellen eines Backups Diese Option ermöglicht Ihnen, alle Einstellungen auf den Stand rückzusetzen, der mit Hilfe der Funktion „Speichern eines Backups“ gespeichert worden sind. Diese Option ist nützlich, wenn Einstellungen versehentlich geändert wurden. Speichern eines Backups Diese Option ermöglicht Ihnen, alle Receiver-Einstellungen in einem geschützten Speicherbereich zu speichern. Die Einstellungen können mit Hilfe der obigen Wiederherstellen- Option wieder abgerufen werden. Stellen Sie das USB-Backup wieder her Diese Option ermöglicht Ihnen, all die Einstellungen von einer Datei wiederherzustellen, die zuvor auf einem USB- Stick gespeichert worden sind. Speichern Sie das USB-Backup Diese Option ermöglicht Ihnen, alle Receiver-Einstellungen auf einem USB-Stick zu speichern. Region Hier stellen Sie die Region ein, in der Sie sich befinden – Europa, (RoW) USA oder Kanada. Ändern des Fernbedienungs Der standardmäßige RC5-Systemcode, auf den der Receiver reagiert, ist 16. Wenn beispielsweise ein anderes Gerät den gleichen RC5-Code nutzt, kann dieser auf 19 geändert werden. Die mitgelieferte Fernbedienung kann ebenfalls so umprogrammiert werden, dass sie RC5-Systemcode-19- Befehle verwendet, siehe Seite DE-20. Standby-Modus „Auto“ benutzt die energiesparende automatische Standby- Funktion, durch die das Gerät in den Standby wechselt, wenn 20 Minuten lang kein Signal anliegt oder innerhalb 20 Minuten keine Benutzereingabe erfolgt ist. „Manuell“ ermöglicht Ihnen die vollständige Kontrolle über den Zeitpunkt, wenn das Gerät in den Standby-Modus wechselt. Schutzempndlichkeit Diese Option ermöglicht Ihnen die Einstellung der Schutzempfindlichkeit der Endstufe (außer AV41). Vorsicht ist geboten, wenn Sie diese Einstellung bewusst für den maximalen Schutz einstellen. Sie sollte nur dann eingestellt werden, wenn Lautsprecher mit einer „komplexen Last“ zum Einsatz kommen! HDMI-Display verwenden Wenn Sie „Nein“ einstellen, ignoriert der Receiver die EDID- Kennung des Displays und sendet alle Auflösungen der Quelle über den Receiver. Anzeigetyp Hierüber stellen Sie die OSD-Ausrichtung in Abhängigkeit davon ein, ob Sie ein 16:9- oder ein 21:9-Fernsehgerät verwenden. Aktualisieren der Firmware via USB Die Firmware Ihres Receivers können Sie mit Hilfe eines USB-Sticks aktualisieren, auf dem sich die Daten der Firmwareaktualisierung befinden. Sie können die neueste Firmware-Datei, zusammen mit dem Aktualisierungsanweisungen von der Arcam-Website (www.arcam.co.uk) herunterladen.DE DE-17 Bedienung am Gerät STUMMSCHALTUNG Schaltet alle analogen Audioausgänge in der aktuellen Zone stumm. STROMVERSORGUNG Hier schalten Sie die Stromversorgung des Receivers ein und aus. Zwischen Aus- und Einschalten des Geräts sollten mindestens zehn Sekunden liegen. AUX Auxeingang. KOPFHÖRER Diese Buchse ist für Kopfhörer mit einer Impedanz von 32 Ω bis 600 Ω und 3,5 mm Klinkenstecker geeignet. DISPLAY Diese Taste schaltet das Display zwischen aus/gedimmt/hell um. ZONE (AVR5 - SYNC) Wählt die Steuerung für Zone 1 und Zone 2. BETRIEB-/ STANDBY-LED Sie zeigt den Betriebszustand des Receivers an. Wenn der Receiver eingeschaltet ist, leuchtet sie grün. Im Standby-Betrieb des Geräts leuchtet die LED rot.

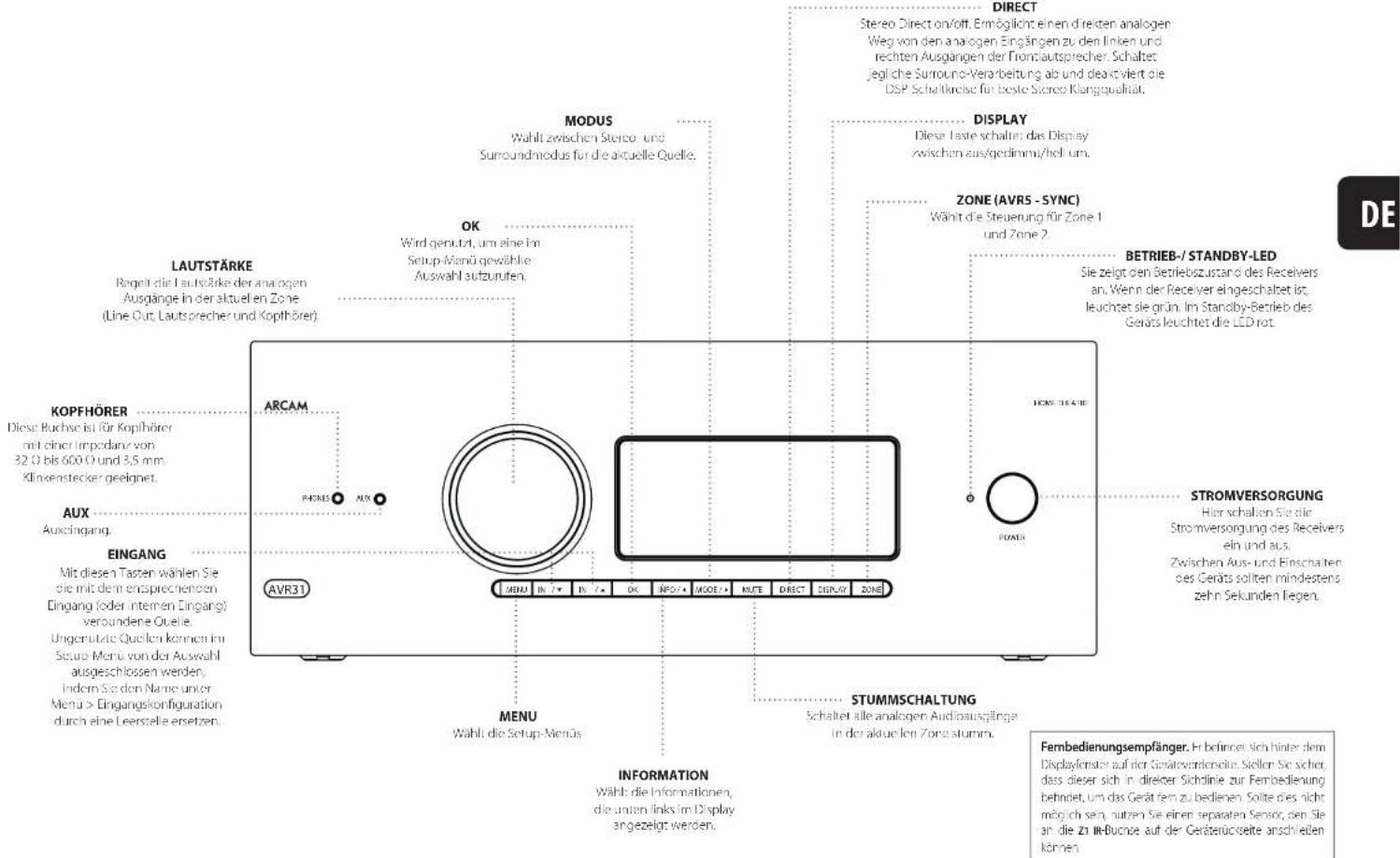

Wird genutzt, um eine im Setup-Menü gewählte Auswahl aufzurufen. INFORMATION Wählt die Informationen, die unten links im Display angezeigt werden. MODUS Wählt zwischen Stereo- und Surroundmodus für die aktuelle Quelle. DIRECT Stereo Direct on/off. Ermöglicht einen direkten analogen Weg von den analogen Eingängen zu den linken und rechten Ausgängen der Frontlautsprecher. Schaltet jegliche Surround-Verarbeitung ab und deaktiviert die DSP-Schaltkreise für beste Stereo Klangqualität. HOME THEATREPOWER

ZONEDISPLAYDIRECTMUTEMODE / 4INFO / 3OKIN + / 5IN - / 6MENU

PHONES AUX AVR31 Fernbedienungsempfänger. Er befindet sich hinter dem Displayfenster auf der Gerätevorderseite. Stellen Sie sicher, dass dieser sich in direkter Sichtlinie zur Fernbedienung befindet, um das Gerät fern zu bedienen. Sollte dies nicht möglich sein, nutzen Sie einen separaten Sensor, den Sie an die Z1 IR-Buchse auf der Geräterückseite anschließen können. LAUTSTÄRKE Regelt die Lautstärke der analogen Ausgänge in der aktuellen Zone (Line Out, Lautsprecher und Kopfhörer). EINGANG Mit diesen Tasten wählen Sie die mit dem entsprechenden Eingang (oder internen Eingang) verbundene Quelle. Ungenutzte Quellen können im Setup-Menü von der Auswahl ausgeschlossen werden, indem Sie den Name unter Menü > Eingangskonfiguration durch eine Leerstelle ersetzen. MENU Wählt die Setup-MenüsDE-18 Fernbedienung Die Universalfernbedienung Der Receiver wird mit einer hochwertigen „Universal"- Fernbedienung mit Hintergrundbeleuchtung geliefert, mit der Sie bis zu acht Geräte bedienen können. Sie ist bereits für die Verwendung mit dem Receiver und vielen weiteren Produkten von Arcam (UKW/DAB-Tuner, CD-Player und BD-Player) vorprogrammiert. Durch ihre umfangreiche integrierte Code-Bibliothek können Sie sie ebenfalls mit zahlreichen audiovisuellen Drittanbieterkomponenten wie beispielsweise Fernsehgeräten, Satellitenreceivern und Set-Top-Boxen, Festplattenrekordern, CD-Playern usw. benutzen. Sie finden am Ende dieses Handbuchs eine Liste mit den Codes. Sie ist auch eine Fernbedienung mit „Lernfunktion", d. h. sie kann beinahe jede Funktion einer alten Einzelgerät- Fernbedienung erlernen. Gebrauch der Fernbedienung Bitte beachten Sie bei der Benutzung der Fernbedienung die folgenden Hinweise: Versichern Sie sich, dass sich zwischen der Fernbedienung und dem Fernbedienungssensor des Receivers keine Hindernisse befinden. Die Fernbedienung hat einen Arbeitsbereich von etwa 7 Metern. (Falls der Fernbedienungssensor verdeckt ist, steht Ihnen der Z1 IR-Fernbedienungseingang auf der Geräterückseite zur Verfügung. Bitte wenden Sie sich für weitere Informationen an Ihren Händler). Die Funktion der Fernbedienung kann gestört werden, wenn starkes Sonnen- oder Leuchtstoffröhrenlicht auf den Fernbedienungssensor des Receivers fällt. Wechsel Sie die Batterien, wenn Sie eine Verringerung der Reichweite der Fernbedienung bemerken. Einlegen von Batterien in die Fernbedienung

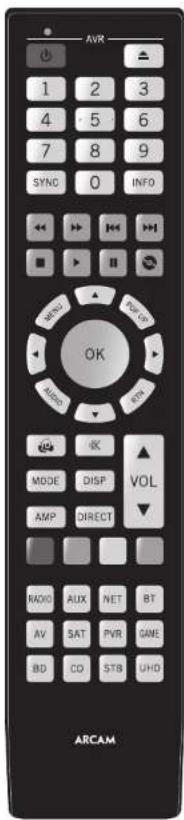

1. Öffnen Sie das Batteriefach auf der Rückseite der

Fernbedienung. Drücken Sie hierfür so auf die Raste am Batteriefachdeckel, wie es durch den Pfeil auf der Raste angezeigt wird, und entfernen Sie anschließend den Batteriefachdeckel.

2. Setzen Sie zwei „AAA“-Batterien in das Batteriefach

ein, wie im Batteriefach angegeben.

3. Schließen Sie den Batteriefachdeckel wieder.

Führen Sie hierfür die Nase am Batteriefachdeckel in die entsprechende Öffnung auf der kurzen Seite des Batteriefachgehäuses. Drücken Sie nun die gegenüberliegende Seite des Batteriefachdeckels (mit der Raste) so nach unten, dass die Batteriefachabdeckung in das Gehäuse der Fernbedienung hineingleitet und die Raste mit einem Klickgeräusch einrastet. Hinweise zu Batterien: Falsche Handhabung von Batterien kann zu Gefährdungen wie Auslaufen oder Bersten führen. Alte und neue Batterien nicht mischen. Nutzen Sie keine unterschiedlichen Batterien zusammen – auch wenn diese identisch aussehen, können sie unterschiedliche Spannungen besitzen. Achten Sie darauf, dass die Batterien richtig herum, wie im Batteriefach markiert, mit plus (+) und minus (-) eingesetzt wurden. Entfernen Sie Batterien aus Geräten die länger als einen Monat nicht genutzt werden. Bitte beachten Sie bei der Entsorgung von Batterien die in Ihrem Land oder Ihrer Region üblichen Entsorgungsbestimmungen. Nützliche Informationen Hintergrundbeleuchtung Die Hintergrundbeleuchtung leuchtet nach jedem Tastendruck für acht Sekunden auf. Dies hilft Ihnen bei der Benutzung der Fernbedienung bei schlechten Lichtverhältnissen. LED blinkt Kurzes Aufblinken zeigt einen gültigen Tastendruck an. Mehrfaches kurzes Aufblinken überträgt Informationen (z.B. einen Gerätecode) oder zeigt den Anfang und den erfolgreich Abschluss einer Programmsequenz an. Das Symbol „

“ wird in der Bedienungsanleitung dazu verwendet, ein Aufblinken der Power-LED darzustellen. Timeouts und nicht zugeordnete Tasten Zeitüberschreitung – Nach 30 Sekunden verlässt die Fernbedienung den Programmierstatus und kehrt zum Normalbetrieb zurück. Zeitüberschreitung bei Dauertastendruck – Nachdem eine beliebige Taste kontinuierlich für 30 Sekunden gedrückt wurde, beendet die Fernbedienung das Senden der IR- Übertragung, um die Batterie zu schonen. Die Fernbedienung bleibt ausgeschaltet, bis alle Tasten losgelassen wurden. Nicht zugeordnete Tasten – Die Fernbedienung ignoriert das Drücken von nicht zugeordneten Tasten für einen bestimmten Gerätemodus und gibt kein IR-Signal aus. Niederspannungsanzeige Wenn die Batterien erschöpft sind, blinkt die Hintergrundbeleuchtung nach jedem Tastendruck kurz auf: Wenn das der Fall ist, legen Sie bitte so schnell wie möglich zwei neue AAA Alkali-Batterien ein.DE DE-19 Gerätemodus / Quelltasten Weil die Fernbedienung sowohl Ihren Receiver als auch eine Vielzahl weiterer Geräte steuern kann, besitzen viele Tasten je nach dem auf der Fernbedienung ausgewählten „Gerätemodus“ mehr als nur eine Funktion. Über die (nachstehend gezeigten) Gerätemodustasten wählen Sie die Quelle am Receiver aus. Mit einem kurzen Tastendruck auf eine dieser Tasten wird ein Befehl übermittelt, der die Quelle an dem Gerät ändert. Auch die Funktionalität der Fernbedienung ändert sich, um das gewählte Quellgerät bedienen zu können. Dies ist als hätten Sie mehrere verschiedene Fernbedienungen in Ihrer Hand! Interner UKW- oder DAB-Tuner-Eingang Aux-Eingang Ethernet-Eingang (z. B. Internet-Radio) Bluetooth-Eingang Audiovisueller Eingang Satellitenreceiver-Eingang Personal Videorecorder-Eingang (oder digitaler Videorecorder) Spielkonsole-Eingang Blu-ray Disc- oder DVD-Player CD-Player-Eingang Settop-Box Decoder-Eingang UHD UHD-Player-Eingang Jeder Gerätemodus ändert das Verhalten von vielen Tasten der Fernbedienung, um die Signalquelle entsprechend zu steuern. Zum Beispiel: Im CD-Modus spielt

den vorherigen Titel ab, aber im AV-Modus schaltet

einen Fernsehkanal „zurück“. Die Fernbedienung bleibt in dem zuletzt gewählten Gerätemodus. Deshalb ist es nicht nötig vor jeder Befehlstaste eine Gerätemodustaste zu drücken, wenn Sie beispielsweise nur die Tracks einer CD wiedergeben oder überspringen möchten. Navigationstasten Die Navigationstasten steuern in Setup- oder Bildschirmmenüs den Cursor. Darüber hinaus kopierten sie die Navigationsfunktionen der Original-Fernbedienungen von anderer Unterhaltungselektronik in Ihrem System. Eine Einstellung bestätigen Sie mit OK. Lautstärkeregelung Standardmäßig ist die Fernbedienung so programmiert, dass die Tasten für die Lautstärkeregelung und für die Stummschaltung immer die Lautstärke des Receivers unabhängig davon steuern, in welchem Gerätemodus sie sich befindet. Dies kennt man auch als Lautstärke-„Punch Through“. Wenn Sie beispielsweise gerade eine CD wiedergeben, befindet sich die Fernbedienung wahrscheinlich im CD-Gerätemodus, um den CD-Player zu steuern. Sie können die Lautstärkeregelung der Fernbedienung direkt benutzen, um die Lautstärke des Receivers einzustellen, ohne zuerst drücken zu müssen, damit die Fernbedienung in den Gerätemodus AMP wechselt. Die Lautstärkeregler werden vom CD-Gerätemodus auf der Fernbedienung zum AMP-Gerätemodus „durchgereicht“. Das „Durchreichen“ der Lautstärke kann falls gewünscht individuell für jeden Gerätemode deaktiviert werden. Benutzerdenierte Anpassung der Fernbedienung Als Komfortmerkmal bietet die Fernbedienung eine Code- Lernfunktion, mit der Sie bis zu 16 Funktionen von einer Original-Fernbedienung auf die Tastatur der Fernbedienung kopieren können. Nähere Informationen zu dieser und anderen Einrichtungsfunktionen, siehe „Benutzerdefinierte Anpassung der Fernbedienung“ auf Seite DE-20. Die Fernbedienung erfüllt Teil 15 der FCC-Bestimmungen. Diese Fernbedienung wurde getestet und entspricht den Grenzwerten eines Digitalgeräts der Klasse B, gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so ausgelegt, dass sie annehmbaren Schutz gegen störende Interferenzen im Heimbereich bieten. Diese Fernbedienung verursacht und verwendet Energie im Radiofrequenzbereich und kann auf solchen Frequenzen ausstrahlen. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, so kann es störende Interferenzen bei Funkkommunikation hervorrufen. Allerdings gibt es keine Garantie, dass bei einer bestimmten Installation keine Interferenzen auftreten werden. Falls dieses Gerät abträgliche Interferenzen beim Funk- oder Fernsehempfang verursacht, was ermittelt werden kann, indem man das Gerät ein- und ausschaltet, so sollte der Benutzer die Interferenz auf eine oder mehrere der folgenden Arten beheben: Die Empfangsantenne neu ausrichten/aufstellen. Den Abstand zwischen dem Gerät und dem Empfänger vergrößern. Das Gerät mit einer Steckdose verbinden, die Teil eines anderen Schaltkreises ist als der Empfänger. Fragen Sie den Händler oder einen erfahrenen Radio- und Fernsehtechniker um Rat.DE-20 Benutzerdenierte Anpassung der Fernbedienung Code anlernen Die mitgelieferte Fernbedienung enthält eine komplette Bibliothek mit vorprogrammierten Codes. Nachdem Sie die Fernbedienung für Ihr Gerät eingerichtet haben, kann es passieren, dass nicht alle Funktionen der Originalfernbedienung eine Entsprechung auf der Tastatur der Fernbedienung nden. Als Komfortmerkmal bietet die Fernbedienung eine Code-Lernfunktion, mit der Sie bis zu 16 Funktionen von einer Original-Fernbedienung auf die Tastatur der Fernbedienung kopieren können. Bevor Sie beginnen, achten Sie darauf, dass: < Die Original-Fernbedienung richtig funktioniert. < Die Fernbedienungen nicht auf Ihr Gerät ausgerichtet sind. < Die Batterien der Fernbedienungen neu sind. < Die Fernbedienungen nicht direkten Sonnenlicht oder starken Leuchtstoffröhrenlicht ausgesetzt sind. HINWEIS Angelernte Funktionen hängen von der Betriebsart ab. Sie können einer einzelnen Taste bis zu acht verschiedene Funktionen zuweisen – eine separat gelernte Funktion für jeden Modus. Direkte Code-Einrichtung (Methode 1) Die erste Methode ist die Programmierung der Fernbedienung mit der 3-stelligen Codenummer für das zu steuernde Gerät - siehe „Gerätecodetabellen“. Notieren Sie die vorgeschlagene(n) Nummer(n) – die beliebtesten Codes werden zuerst aufgeführt. Schalten Sie das Gerät ein.

1. Drücken Sie die Gerätetaste für das Produkt, das Sie

einrichten möchten, zusammen mit der -Taste. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED aufleuchtet. Sie befinden sich jetzt im Setup-Modus und Sie können die Tasten loslassen.

2. Geben Sie einen 3-stelligen Code für das Gerät ein.

Wenn die für das Gerät eingegebene 3-stellige Codenummer richtig ist, wird es ausgeschaltet. Falles es sich nicht ausschaltet, geben Sie die nächste Codenummer aus der Liste ein, bis sich das Gerät ausschaltet.

3. Sobald Sie den richtigen Code gefunden haben, drücken

Sie erneut die Gerätetaste. Die LED blinkt drei Mal

, um zu bestätigen, dass der Code erfolgreich gespeichert wurde. Einrichtung mit Bibliotheksuche (Methode 2) Die Bibliothekssuche lässt Sie alle Codes im Speicher der Fernbedienung durchsuchen. Es kann viel länger dauern als die bisherige Methode, deswegen verwenden Sie diese Methode nur, wenn: < Ihr Gerät nicht auf die Fernbedienung reagiert, nachdem Sie Codes ausprobiert haben, die für Ihre Marke aufgelistet werden. < Ihre Marke überhaupt nicht in den Gerätecode-Tabellen aufgeführt ist.

1. Drücken Sie die Gerätetaste für das Produkt, das Sie

einrichten möchten, zusammen mit der -Taste. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED aufleuchtet.

2. Richten Sie die Fernbedienung auf das Produkt, das Sie

steuern möchten und drücken Sie die Taste

auf dem Navigationsfeld. Jedes Mal, wenn die Taste

gedrückt wird, zählt der Code eine Codeziffer aufwärts (oder abwärts) und gibt ein Signal zum Ausschalten des Geräts aus.

3. Drücken Sie weiterhin die Pfeiltaste Auf- oder Abwärts

in Intervallen von ca. einer Sekunde, bis sich das Gerät ausschaltet. (Ändern Sie NICHT die Pfeiltaste Auf- oder Abwärts – Sie müssen sich nur in eine Richtung bewegen.)

4. Drücken Sie zum Speichern des richtigen Codes erneut

die Gerätetaste. Die LED blinkt drei Mal

, um zu bestätigen, dass der Code erfolgreich gespeichert wurde. Einrichtung des Anlernens (Methode 3) Die dritte Methode umfasst das „Anlernen“ der Arcam Fernbedienung durch die Original- Fernbedienung des Geräts. Die beiden Fernbedienungen sollten zueinander zeigen und nicht mehr als 10 cm voneinander entfernt sein.

1. Drücken Sie die Gerätetaste für das Produkt, das Sie

einrichten möchten, zusammen mit der -Taste. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED aufleuchtet.

2. Drücken Sie die Taste auf der Arcam Fernbedienung,

der Sie einen Befehl zuordnen möchten. Die LED blinkt einmal

, um anzuzeigen, dass die Fernbedienung zum Lernen des Befehls bereit ist.

3. Halten Sie die entsprechende Taste auf der anderen

Fernbedienung gedrückt, bis die LED zweimal blinkt

. Dies zeigt an, dass die Arcam Fernbedienung den Befehl von der Original-Fernbedienung gelernt hat.

4. Setzen Sie das Lernen der Befehle von Ihrer Original-

Fernbedienung fort, indem Sie die nächste Taste auf der Fernbedienung drücken und die Schritte 2 und 3 wiederholen.

5. Wenn die Fernbedienung alle ausgewählten Befehle

gelernt hat, halten Sie die Gerätetaste zum Aufrufen des Lernens zusammen mit der Zifferntaste gedrückt, um die gelernten Befehle zu speichern. HINWEIS Wenn die LED der Arcam Fernbedienung fünfmal blinkt

, dann gab es beim Anlernvorgang einen Fehler. Beginnen Sie in diesem Fall die Einrichtung zum Anlernen von Anfang an. Die Tasten und können nicht mit Befehlen belegt werden. Wichtige Hinweise < Sobald Sie das Codelernen angefangen hat, haben Sie etwa 10 Sekunden Zeit, um jeden Schritt durchzuführen. Ein längeres Timeout bedeutet, dass Sie den Vorgang erneut starten müssen. < Die Lernfunktion hängt vom Modus ab - Sie können eine Funktion mittels Modus auf eine Taste kopieren. < Die Fernbedienung kann maximal 16 Funktionen lernen. < Um eine angelernte Funktion zu ersetzen, weisen Sie der gleichen Taste eine neue Funktion zu. < Angelernte Funktionen bleiben erhalten, wenn Sie die Batterien wechseln. < Wenn das Anlernen des Codes fehlschlägt, versuchen Sie den Abstand zwischen den beiden Fernbedienungen zu verändern und achten Sie darauf, dass das Umgebungslicht nicht zu hell ist. HINWEIS Wie überall in diesem Handbuch wird ein einzelnes „Blinksignal“ der Betriebs-LED der Fernbedienung durch das Symbol

dargestellt.DE DE-21 Anzeigen der gespeicherten Codenummern

1. Drücken Sie die Gerätetaste für das Produkt, das Sie

zusammen mit der Taste einrichten möchten. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED blinkt.

2. Drücken Sie die Taste und zählen Sie die Blinksignale

=3 usw.). Zwischen den Ziffern erfolgt eine Pause. (Beachten Sie, dass die „0“ durch zehnmaliges Aufblinken dargestellt wird:

Schützen/Freigeben eines Gerätemodus Wenn Sie die Fernbedienung zum ersten Mal auspacken und die Batterien einzusetzen, kann sie bereits automatisch bestimmte Arcam-Geräte (BD-Player, Verstärker, Tuner und CD-Player) steuern. Wir erreichen dies durch die Vorprogrammierung Arcam spezifischer Gerätecodes auf die entsprechenden Gerätemodustasten und anschließendem Sperren des Gerätemodus, so dass Sie ihn nicht versehentlich umprogrammieren können. Wenn Sie diese geschützten Standardeinstellungen überschreiben möchten – um beispielsweise einem BD-Player von einem Drittanbieter zu steuern – müssen Sie zuerst den BD-Modus freigegeben, bevor Sie die Fernbedienung mit einer der Anlernmethoden einrichten können, die auf der vorherigen Seite beschrieben wurden. Löschen der gelernten Funktionen Löschen aller gelernten Funktionen für ein Gerät:

1. Drücken Sie die Gerätetaste für das Produkt, das Sie

einrichten möchten, zusammen mit der -Taste. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED aufleuchtet.

2. Halten Sie die Gerätetaste zusammen mit der Taste für

das zu löschende Produkt drei Sekunden lang gedrückt, bis die LED zweimal blinkt

3. Wenn innerhalb von 30 Sekunden nach zweimaligem

keine weitere Taste gedrückt wurde, verlässt die Fernbedienung den Löschmodus, ohne die gelernten Daten zu löschen.

4. Sie können den Löschvorgang abschließen, indem Sie

erneut innerhalb von 30 Sekunden nach zweimaligem Blinken der LED

die Gerätetaste zusammen mit der Taste drücken, woraufhin alle gelernten Daten auf dem Gerät gelöscht werden. Die LED blinkt dreimal

zur Bestätigung. Löschen der angelernten Funktionen für eine Gerätetaste:

1. Drücken Sie die Gerätetaste für das Produkt, das Sie

einrichten möchten, zusammen mit der -Taste. Halten Sie die beiden Tasten für drei Sekunden gedrückt, bis die LED aufleuchtet.

2. Halten Sie die Taste drei Sekunden lang gedrückt, deren

Funktionen Sie löschen möchten. Die LED blinkt zweimal

. Bei einem weiteren Tastendruck verlässt die Fernbedienung den Löschmodus, ohne die gelernten Funktionen zu löschen.

3. Wenn innerhalb von 30 Sekunden kein weiterer

Tastendruck erfolgt, blinkt die LED zweimal

und die Fernbedienung verlässt den Löschmodus, ohne gelernte Daten zu löschen.

4. Wenn Sie erneut innerhalb von 30 Sekunden nach

zweimaligem Blinken der LED die Gerätetaste zusammen mit der Taste drücken, werden alle vom Gerät gelernten Daten gelöscht und der Löschmodus anschließend verlassen. Die LED blinkt zu Bestätigung dreimal

Hier sind die werksseitigen Standardeinstellungen: Gerätemodus Standard- status Standard- Arcamcodes AMP Gesperrt 001 (Arcam-Code 16)

Freigegeben 108 (Philips-TV) UHD Freigegeben Nur Code anlernen SPIEL Freigegeben Nur Code anlernen STB Freigegeben 030 (Bush/ Goodmans/Grundig, von der SAT- Datenbank) SAT Freigegeben 128 (Sky+ Digital, von SAT-Datenbank) PVR Freigegeben 018 (Humax PVR, von SAT-Datenbank)

Gesperrt 001 (Arcam) Alternative Codes sind verfügbar für Mehrraum- Lösungen oder im Falle von Codeunstimmigkeiten mit Produkten anderer Hersteller. Zum Beispiel: (Systemcode 19): 002 Beachten Sie, dass Sie nach dem Ändern des Systemcodes bei der Fernbedienung auch den Systemcode am entsprechenden Gerät ändern müssen.

1. Mit den Gerätetasten AMP, BD und CD können Sie sperren

und entriegeln. Sperren und Freigegeben sind Umschalter (sie wechseln von „sperren“ nach „freigeben“ nach „sperren“ usw.).

2. Halten Sie gleichseitig die Gerätetaste und die

Zifferntaste drei Sekunden lang gedrückt. Die Betriebsanzeige-LED leuchtet und zeigt an, dass sich das Gerät im Sperre/Freigabe-Setupmodus befindet.

3. Wenn innerhalb von 30 Sekunden keine weitere

Tasteneingabe erfolgt, erlischt die LED und die Fernbedienung verlässt den Sperre/Freigabe- Setupmodus.

4. Drücken Sie mehrmals nacheinander die Taste

, um den Gerätestatus umzuschalten und diesen anschließend zu bestätigen: Wenn Sie das Gerät gesperrt haben, blinkt die LED dreimal:

Wenn Sie das Gerät entsperren, blinkt die LED fünfmal:

5. Wenn Sie innerhalb von 30 Sekunden eine gültige

Gerätetaste drücken, blinkt die LED dreimal:

und die Fernbedienung verlässt den Sperre/Freigabe Setupmodus. Die Lautstärke anderer Geräte einstellen In der Standardeinstellung stellen die Tasten für Lautstärke und Stummschaltung die Lautstärke des Verstärkers ein. Sie können diese Tasten so kongurieren, dass sie Lautstärkebefehle an ein anderes Gerät senden. Im folgenden Beispiel werden die Lautstärkebefehle an ein verbundenes AV-Gerät (z. B. Fernseher) gesendet:

1. Drücken Sie + drei Sekunden lang, bis die LED

3. Drücken Sie erneut . Die LED blinkt dreimal

Die Tasten Lautstärke und Stummschaltung senden jetzt die Lautstärkebefehle an den Fernseher. Um die Lautstärketasten wieder zur Steuerung des Verstärkers einzustellen, wiederholen Sie die obigen Schritte, außer dem Tastendruck auf in Schritt 3.DE-22 Versteckte Befehle Befehl Eekt AMP +

Sendet einen Einschaltbefehl AMP +

Sendet einen Ausschaltbefehl AMP + OK Sendet einen Zonebefehl AMP +

Zyklische Auswahl zwischen den HDMI-Ausgängen 1, 2, 1&2. CD +

Sendet einen Einschaltbefehl CD +

Sendet einen Ausschaltbefehl BD +

Sendet einen Einschaltbefehl BD +

Sendet einen Ausschaltbefehl BD +

Sendet einen Auflösungsbefehl Werkseinstellungen wiederherstellen Sie können die Fernbedienung auf die Werkseinstellungen zurücksetzen. Halten Sie die Tasten (Startseite) und etwa fünf Sekunden lang gedrückt, bis die Betriebsanzeige-LED fünfmal blinkt

Alle Programmierungs- und Setup-Codes, die Sie in die Fernbedienung eingegeben haben, werden gelöscht und die Fernbedienung wird wieder auf die Werkseinstellungen zurückgesetzt. Gerätecodes In der Tabelle im letzten Kapitel dieser Bedienungsanleitung nden Sie 3-stellige Codes für Geräte anderer Hersteller. Benutzen Sie diese, wenn Sie Ihre Fernbedienung zur Steuerung Ihrer Geräte einrichten, wie unter Direkte Codeeinstellung beschrieben. Methode 1 (siehe vorherige Seite). Wenn mehr als eine Codenummer aufgeführt wird, versuchen Sie die erste Nummer. Wenn die Ergebnisse unbefriedigend sind, versuchen weiterhin die Nummern für diesen Hersteller, um die beste „Anpassung“ mit der erforderlichen Funktionalität zu erreichen. Wenn der Hersteller Ihres Geräts nicht aufgeführt wird, testen Sie die Bibliotheksuche: Methode 2 (siehe vorherige Seite). Damit durchsuchen Sie den gesamten Speicher der Fernbedienung.DE DE-23 AMP-Gerätemodus Über die Gerätemodustaste konfigurieren Sie die Fernbedienung, um den Receiver zu steuern. Das Drücken dieser Taste hat keine Auswirkung auf den gegenwärtig ausgewählten Eingang am Receiver. Die Funktionalität der Fernbedienung ist abhängig von den internen Quellen und wird in folgender Tabelle beschrieben.

Einmal drücken – Umschalten des Receiver- Betriebszustandes Ein und Standby in der aktuellen Zone (Zone, in der der Befehl empfangen wird). Gedrückt halten – schaltet alle Zonen in den Standby-Modus, egal in welcher Zone der Befehl empfangen wurde. Die Zifferntasten können zur direkten Eingabe von numerischen Werten verwendet werden. SYNC Sync. Es können Verzögerungen im Videosignal einsetzen, hervorgerufen durch Videoverarbeitung, welche eine falsche Zuordnung zwischen Audio- und Video- Timing verursacht. Sie können dies feststellen, wenn der Ton im Video nicht synchron mit den Lippenbewegungen ist. Um dies zu kompensieren, können Sie das Lipsync Delay einstellen. Drücken Sie die -Taste und nutzen Sie die Navigationstasten

. Drücken Sie die Taste noch einmal, um das Lip-Sync-Verzögerungsmenü zu verlassen. INFO Mit Info schalten Sie zyklisch durch die unten links im Display des Bedienfeld auf der Gerätevorderseite angezeigten Informationen, wenn die Eingänge , und aktiviert sind. Einblenden der DTS:X- Dialogsteuerungseinstellung. MENU Ruft das Setup-Menü des Geräts auf dem On Screen Display auf. POP UP Schaltet Dolby Volume ein/aus. AUDIO Schaltet Dirac Live EQ ein/aus. RTN Ruft ein temporäres Subwoofer-Abgleich-Menü auf. Nutzen Sie die

Navigationstasten. Drücken Sie noch einmal , um das Subwoofer- Abgleich-Menü zu verlassen. Da es sich um eine vorübergehende Einstellung handelt, wird der Subwoofer-Abgleichspegel auf den Wert zurückgesetzt, der im Lautsprecherpegel-Menü eingestellt ist, wenn das Gerät ausgeschaltet oder in Standby geschaltet wird. Aktiviert und deaktiviert die Stummschaltfunktion des AVR. VOL Passt die Lautstärke des Verstärkers an. MODE Geht zyklisch durch die verfügbaren Surround- und Downmixmodi. DISP Geht zyklisch durch die Helligkeitsoptionen des Displays auf der Frontblende AMP Setzt die Fernbedienung in den AMP-Modus zurück. DIRECT Stereo Direct ein/aus. Ermöglicht einen direkten analogen Weg von den analogen Eingängen zu den linken und rechten Ausgängen der Frontlautsprecher. Schaltet alle Surround- Verarbeitungsmodi ab und deaktiviert die DSP- Schaltkreise für beste Stereo-Klangqualität. Navigiert in den Dateien und Menüs auf dem Bildschirm. OK wählt die markierte Datei oder ruft das markierte Menü auf dem Bildschirm auf – bei manchen Fernbedienungsmodellen mit „Enter“ oder „Select“ bezeichnet.

Einschalten vom Standby-Modus aus AMP +

Wechsel in den Standby-Modus vom eingeschalteten Modus aus AMP + OK Auswahl von Zone 2 RED Rote Taste. GREEN Grüne Taste. YELLOW Gelbe Taste. BLUE Blaue Taste. RADIO Tuner-Eingang. AUX Aux-Eingang. NET NET-Eingang.

AV-Eingang. SAT SAT-Eingang. PVR PVR-Eingang. GAME Spielkonsole-Eingang.

BD-Eingang. STB STB-Eingang. UHD UHD-Eingang. Netzwerk-Befehle Wenn Sie den Netzwerk-Client benutzen, werden die unten aufgeführten Tasten genutzt, um der im AMP-Gerätemodus zwischen Musikdateien zu navigieren.

Wählt den vorherigen/nächsten Titel in der aktuellen Wiedergabeliste.

Schaltet zwischen Pause und Wiedergabe des aktuellen Titels um. Stoppt die Wiedergabe.DE-24 BD/DVD-Gerätemodus Die -Gerätemodustaste konfiguriert die Fernbedienung zur Steuerung der Funktionen angeschlossener Arcam Blu- ray Disc-/DVD-Player. Dies kann auch geändert werden. Das Drücken dieser Taste wählt auch BD als Quelle.

Schaltet zwischen Ein- und Standby-Modus um.

Disk-Schublade auf / zu.

Sucht und gibt den der gedrückten Taste entsprechenden Titel wieder. DISP Geht zyklisch durch die Helligkeitsoptionen des Frontdisplays. MODE Geht z yklisch durch die Wiederholungsoptionen (Titel, Disk usw.).

Drücken Sie kurz diese Taste, um zum Anfang des aktuellen Titels bzw. zum vorherigen Titel zu springen.

Drücken Sie kurz diese Taste, um zum Anfang des nächsten Titels zu springen. Stoppt die Wiedergabe einer BD oder DVD.

Schaltet zwischen Pause und Wiedergabe des aktuellen Titels um. Startet eine Aufnahme (bei Geräten, die diese Funktion unterstützen). MENU Diskmenü POP UP Aktiviert das BD/DVD Player-Menü, falls verfügbar. AV-Gerätemodus Die -Gerätemodustaste konfiguriert die Fernbedienung zur Steuerung der Funktionen eines Fernsehers oder eines anderen Anzeigegeräts. Sie müssen diesen Modus konfigurieren, um ihn mit Ihren Geräten nutzen zu können. Das Drücken dieser Taste wählt auch als Quelle.

Schaltet zwischen Ein- und Standby-Modus um. (Bei bestimmten TV-Modellen müssen Sie zum Einschalten eine Zifferntaste drücken).

Gleiche Funktion wie die Zifferntasten der Originalfernbedienung, i. d. R. zur Kanalwahl. DISP INFO- oder OSD (On Screen Display)-Funktion, falls verfügbar. MODE AV; diese Funktion hängt vom Fernseher ab.

Nächster Kanal. INFO Zeigt Bildinformationen an; diese Funktion hängt vom Fernseher ab. POP UP Programmführer. Navigiert durch Setup- und Programm-Menüs. OK bestätigt eine Auswahl (bei manchen Fernbedienungen mit „Enter“ oder „Select“ bezeichnet). Kehrt zur obersten Ebene des Menüs („Start“) zurück. AMP Setzt die Fernbedienung in den AMP-Modus zurück. RED ROTE Taste für Videotext. GREEN GRÜNE Taste für Videotext. YELLOW GELBE Taste für Videotext. BLUE BLAUE Taste für Videotext. UHD UHD-Gerätemodus Die -Gerätemodustaste wählt als Quelle aus. Die UHD-Seite ermöglicht Ihnen, Codes von einer dedizierten UHD-Fernbedienung lernen zu lassen – siehe „Benutzerdefinierte Anpassung der Fernbedienung“ auf Seite DE-20 Navigiert in Setup- und BD/DVD Programm- Auswahlmenüs. OK wählt die markierte Datei oder ruft das markierte Menü auf dem Bildschirm auf – bei manchen Fernbedienungsmodellen mit „Enter“ oder „Select“ bezeichnet.

Einschalten vom Standby-Modus aus BD +

Wechsel in den Standby-Modus vom eingeschalteten Modus aus BD +

ändert die Bildauflösung (für BD, nur auf der Startseite). Kehrt zur obersten Ebene des Menüs („Start“) zurück. AUDIO Wechselt zwischen den Audio- Decodierungsformaten (Dolby Digital, DTS usw.). AMP Setzt die Fernbedienung in den AMP-Modus zurück. RED ROTE Farbtaste für BD GREEN GRÜNE Farbtaste für BD YELLOW GELBE Farbtaste für BD BLUE BLAUE Farbtaste für BD.DE DE-25 STB-Gerätemodus Die -Gerätemodustaste wählt als Quelle aus. Wenn diese zur Nutzung Ihres Settop-Box-Decoders oder eines ähnlichen Geräts konfiguriert wurde, kann die Fernbedienungen anschließend das Gerät steuern.

Schaltet zwischen Ein- und Standby-Modus um.

Gleiche Funktion wie die Zifferntasten der Originalfernbedienung, i. d. R. zur Kanalwahl. DISP INFO- oder OSD (On Screen Display)-Funktion, falls verfügbar. MODE Wählt die Bibliotheks- oder Medien-Funktion.

Nächster Kanal. Stoppt die Wiedergabe.

Schaltet zwischen Pause und Wiedergabe des aktuellen Titels um. Startet eine Aufnahme. INFO Öffnet bei einigen Satelliten- und Kabel-Settop- Boxen den Programmführer (EPG / Electronic Program Guide). POP UP Schaltet die Menüfunktion ein, falls die Settop- Box diese Funktion verwendet. Navigiert durch Setup- und Programm-Menüs. OK bestätigt eine Auswahl (bei manchen Fernbedienungen mit „Enter“ oder „Select“ bezeichnet). Kehrt zur obersten Ebene des Menüs („Start“) zurück. AUDIO Wählt die Hilfefunktion. AMP Setzt die Fernbedienung in den AMP-Modus zurück. RED ROTE Taste für die Settop-Box. GREEN GRÜNE Taste für die Settop-Box. YELLOW GELBE Taste für die Settop-Box. BLUE BLAUE Taste für die Settop-Box. SAT-Gerätemodus Die -Gerätemodustaste wählt als Quelle aus. Wenn diese zur Nutzung Ihres Satelliten-Receivers konfiguriert wurde, kann die Fernbedienung anschließend das Gerät steuern.

Schaltet zwischen Ein- und Standby-Modus um.

Gleiche Funktion wie die Zifferntasten der Originalfernbedienung, i. d. R. zur Kanalwahl. DISP INFO- oder OSD (On Screen Display)-Funktion, falls verfügbar.

Nächster Kanal. INFO Zeigt Programminformationen an. POP UP Programmführer (oder Setup bei bestimmten Settop-Boxen). Navigiert durch Setup- und Programm-Menüs. OK bestätigt eine Auswahl (bei manchen Fernbedienungen mit „Enter“ oder „Select“ bezeichnet). Kehrt zur obersten Ebene des Menüs („Start“) zurück. RTN Zurück. AMP Setzt die Fernbedienung in den AMP-Modus zurück. RED ROTE Taste für Satellitenreceiver. GREEN GRÜNE Taste für Satellitenreceiver. YELLOW GELBE Taste für Satellitenreceiver. BLUE BLAUE Taste für Satellitenreceiver. PVR-Gerätemodus Die -Gerätemodustaste wählt als Quelle aus. Wenn die Fernbedienung zur Nutzung Ihres Personal Videorecorders (Festplatte) oder einem ähnlichen Gerät konfiguriert wurde, kann sie anschließend das Gerät steuern.

Schaltet zwischen Ein- und Standby-Modus um.

Gleiche Funktion wie die Zifferntasten der Originalfernbedienung, i. d. R. zur Kanalwahl. INFO INFO- oder OSD (On Screen Display)-Funktion, falls verfügbar. MODE Wählt die Bibliotheks- oder Medien-Funktion.

Nächster Kanal. Stoppt die Wiedergabe.

Schaltet zwischen Pause und Wiedergabe des aktuellen Titels um. Startet eine Aufnahme. MENU Öffnet bei einigen Satelliten- und Kabel-Settop- Boxen den Programmführer (EPG / Electronic Program Guide). POP UP Schaltet die Menüfunktion ein, falls der PVR diese Funktion verwendet. Navigiert durch Setup- und Programm-Menüs. OK bestätigt eine Auswahl (bei manchen Fernbedienungen mit „Enter“ oder „Select“ bezeichnet). Kehrt zur obersten Ebene des Menüs („Start“) zurück. AUDIO Wählt die Hilfefunktion. AMP Setzt die Fernbedienung in den AMP-Modus zurück. RED ROTE Taste für PVR. GREEN GRÜNE Taste für PVR. YELLOW GELBE Taste für PVR. BLUE BLAUE Taste für PVR.DE-26

Schaltet zwischen Ein- und Standby-Modus um.

Disk-Schublade auf / zu.

Sucht und gibt den der gedrückten Taste entsprechenden Titel wieder. DISP Geht zyklisch durch die Helligkeitsoptionen des Frontdisplays. MODE Geht zyklisch durch die Wiederholungsoptionen (Titel, Disk usw.).

Drücken Sie kurz diese Taste, um zum Anfang des aktuellen Titels bzw. zum vorherigen Titel zu springen

Drücken Sie kurz diese Taste, um zum Anfang des nächsten Titels zu springen. Stoppt die Wiedergabe einer CD

Schaltet zwischen Pause und Wiedergabe des aktuellen Titels um. POP UP Drücken Sie während der „normalen Wiedergabe“ (d. h. das Display zeigt den Buchstaben P nicht an) die Tasten

um den Titel zu wählen und drücken Sie dann , um den Titel zu speichern. Drücken Sie im „Programm-Wiedergabemodus“ die Taste , um den gespeicherten Titel zu löschen. Navigiert durch Setup- und CD-Programmauswahl-Menüs. OK wählt die markierte Datei oder ruft das markierte Menü auf dem Bildschirm auf – bei manchen Fernbedienungsmodellen mit „Enter“ oder „Select“ bezeichnet.

Einschalten vom Standby-Modus aus CD +

Wechsel in den Standby-Modus vom eingeschalteten Modus aus. AMP Setzt die Fernbedienung in den AMP-Modus zurück. RADIO Gibt die programmierten Titel wieder. CD-Gerätemodus Die -Gerätemodustaste wählt als Quelle aus. Die Schaltfläche ist konfiguriert für die Steuerung der CD Funktionen der Arcam CD Player, dies kann jedoch geändert werden (siehe „Schützen/Freigeben eines Gerätemodus“ auf Seite DE-21).DE DE-27 Es ist unerlässlich, dass Sie in den Einstellmenüs vor der Benutzung Ihres Receivers einige Informationen über Ihre Lautsprecherkonfiguration eingeben. Dadurch kann der Receiver alle digitalen Surroundklangquellen verarbeiten und präzise auf Ihr System verteilen, wodurch Sie in einen ultimativen Surroundklanggenuss kommen. Es gibt drei wichtigen Informationen, die in den Abschnitten beschrieben werden: „Lautsprecher-Art“, „Lautsprecher- Entfernung“ und „Lautsprecher-Level“. Die Methode, wie Sie per Hand diese Informationen in den Receiver eingeben, wird später im Kapitel „Einstellmenüs“ auf Seite DE-29 beschrieben. Wenn Sie mit Hilfe des Raumabgleichs von Dirac Live kalibriert haben, werden die Lautsprecherpegel und Verzögerungen automatisch eingestellt und angewendet, wenn der Abgleich aktiviert ist. Allerdings müssen Sie auch hier die Lautsprechertypen per Hand eingeben. Bei der Verwendung mit deaktiviertem Abgleich müssen Lautsprechergröße, Lautsprecherabstand und Lausprecherpegel per Hand eingegeben werden. Weil es wichtig ist, dass Sie verstehen, warum diese Lautsprechereinstellungen eingegeben werden müssen, wird dieses Warum in diesem Kapital vor dem Kapitel über die Einstellung des Abgleichs erläutert. Lautsprecherarten Sie müssen die Lautsprechertypen einstellen, die Sie an Ihren Receiver angeschlossen haben. Groß Kann den vollständigen Frequenzbereich wiedergeben Klein Kann nicht den vollen, unteren Frequenzbereich wiedergeben Keine Der Lautsprecher ist in Ihrer Konfiguration nicht vorhanden Die Begriffe „groß“ und „klein“ hängen nicht zwangsläufig von der physikalischen Größe Ihrer Lautsprecher ab. Als Faustregel gilt, dass man einen Lautsprecher, der keine Frequenzen um 40 Hz oder darunter wiedergeben kann (was nur wenige können!), in einem Heimkinosystem besser als kleinen Lautsprecher konfiguriert. Wenn ein Lautsprecher als „klein“ definiert ist, werden sehr tiefe Frequenzen von dem Lautsprecher an einen „großen“ Lautsprecher oder einen Subwoofer weitergeleitet, die sich wesentlich besser zur Wiedergabe von tiefen Frequenzen eignen. Beachten Sie, dass es möglich ist alle Lautsprecher als „klein“ zu definieren, solange ein Subwoofer in Ihrer Konfiguration vorhanden ist. Falls Sie über keinen Subwoofer verfügen, sind Sie gezwungen die Frontlautsprecher als „groß“ zu definieren. (Fortgeschrittene Nutzer können die „kleine“ Lautsprecher- Einstellung für die reine Stereo-Wiedergabe außerhalb eines Films, automatisch aufheben. Dies kann im „Eingangskonfiguration“ Menü eingestellt werden –Seite Seite DE-30. Übergangsfrequenz Wenn Sie alle Lautsprecher als kleine Lautsprecher eingegeben haben, müssen Sie einen Wert für die Übergangsfrequenz festlegen. Dies ist die Frequenz, ab welcher die tiefen Frequenzen von den kleinen Lautsprechern an die großen Lautsprecher oder einen Subwoofer (falls vorhanden) weitergeleitet werden. Eine Frequenz von 80 Hz ist oft ein guter Ausgangspunkt. Allerdings werden Sie wahrscheinlich mit verschiedenen Werten experimentieren oder Ihr Lautsprecher-Handbuch zur Hilfe nehmen müssen, um den besten Wert für Ihr System zu finden. Verwenden Kanal 6 & 7 für Wenn diese nicht in der Hauptzone genutzt werden, ist es möglich die hinteren Surroundkanäle Deckenlautsprecher 1 oder den Frontlautsprechern links/rechts zuzuweisen, um Bi-Amping zu betreiben oder einen verstärkten Ausgang für Zone 2 zur Verfügung zu stellen. Lautsprecher-Level Zum Schluss müssen die Level aller Lautsprecher innerhalb des Systems eingestellt werden, um an der Hörposition zueinander zu passen, wieder um einen ordnungsgemäßen Surround-Effekt zu schaffen. Zu Ihrer Unterstützung kann der Receiver für jeden Lautsprecher ein Testgeräusch erzeugen, das mit einem Schalldruckpegelmessgerät (SPL- Meter) gemessen werden sollte. Das Messgerät sollte auf „C“-Wichtung und langsame Reaktion eingestellt sein. Es gibt mehrere Apps für Smartphones/Tablets, die diese Funktion auch ausführen können. Der Geräusch-Level eines jeden Lautsprechers, gemessen an der Hörposition, sollte auf der „Speaker Trims“-Seite des Setupmenüs so eingestellt werden, dass das Messgerät 75 dB SPL misst. Die Receiver-Systemlautstärkeeinstellung spielt beim Aktivieren des Testgeräuschs keine Rolle, weil diese für die Dauer des Lautsprecher-Geräuschtests außer Kraft gesetzt wird. Es gibt zahlreiche preiswerte Basis SPL-Messgeräte auf dem Markt, welche die Zwecke von Heimkinoliebhabern erfüllen. Enden Sie sich an ein örtliches Fachgeschäft, suchen Sie online oder fragen Sie Ihren Händler. Sollten Sie kein SPL-Messgerät und keine geeignet App zur Verfügung haben, können Sie den Geräusch-Level nach Gehör abstimmen. In diesem Fall ist es nicht möglich die Lautsprecher auf ein absolutes 75 dB SPL Lautstärkelevel abzustimmen, aber Sie sollten alle Lautsprecher gleichmäßig laut abstimmen. Das Abstimmen von Testsignal-Levels nach Gehör ist nicht zu empfehlen, da es sehr schwierig ist dies genau durchzuführen. Es ist jedoch besser als überhaupt nichts einzustellen! Grundlegende Einstellungen Lautsprecherabstände Es ist wichtig, dass die Entfernung eines jeden Lautsprechers zur Hörposition genau ausgemessen und in das Setupmenü eingegeben wird. Dies stellt sicher, dass die Töne der unterschiedlichen Lautsprecher zur richtigen Zeit an der Hörposition ankommen, um einen realistischen Surround- Effekt zu schaffen. Die Entfernung kann in Zentimetern und Inch eingegeben werden.DE-28 Automatische Lautsprecher-Einstellung Dirac Live Arcam Ihr Receiver besitzt eine urheberrechtlich geschützte automatische Lautsprecherkalibrierungsfunktion von Dirac Research. Die PC/MAC-basierte Anwendung bemüht sich alle grundlegenden Lautsprechereinstellungen für alle Lautsprecher in Ihrem System vorzunehmen. Sie berechnet außerdem die Filterwerte für den Raumabgleich (Room EQ), um einige der schlimmsten Effekte von Resonanzfrequenzen zu vermeiden. Zum Lieferumfang Ihres Receivers gehört auch ein Kalibrierungsmikrofon, das an einem USB-Port Ihres PCs oder Macs angeschlossen werden muss, der mit dem gleichen Netzwerk wie der Receiver verbunden ist, und das entsprechend den Anweisungen der App Dirac Live PC/MAC auszurichten ist. Dieses Mikrofon nimmt die speziellen von den Lautsprechern erzeugten Kalibrierungstöne auf, wenn die App Dirac Live ausgeführt wird. Der Receiver analysiert daraufhin das Signal und berechnet: Die Lautsprecherverzögerung, Das Lautsprecher-Level, Problematische Resonanzfrequenzen in dem Raum, die durch Filter gesteuert werden müssen. Nachstehend finden Sie einige Regeln, denen Sie folgen sollten, damit Sie das System dabei unterstützen, während der Ausführung der Dirac-Live-Einstellungen so präzise wie möglich zu sein. Minimieren Sie Hintergrundgeräusche in dem Hörraum und in Nebenräumen. Schließen Sie alle Fenster und Türen in dem Hörraum. Schalten Sie alle Ventilatoren inkl. Klimaanlagen ab. Montieren Sie das Mikrofon auf einem Stativ oder einer ähnlichen Vorrichtung. Positionieren Sie das Einstellmikrofon aufwärts gerichtet so, dass es sich in ungefähr der Kopfhöhe befindet, die Sie haben, wenn Sie sich in normaler Musikhörposition befinden. Es ist nicht notwendig, dass Sie das Mikrofon direkt auf den Lautsprecher richten, der den Testton erzeugt. Das Mikrofon sollte vertikal zur Decke gerichtet positioniert werden. (Es hilft wenn Sie in der Lage sind das Mikrophon direkt auf der Position, wo sich normalerweise Ihr Kopf zum Hören befinden würde zu positionieren, wo das Mikrophon in direkter ununterbrochener Sichtweite zu den Lautsprechern ist.) Wenn Ihr System einen aktiven Subwoofer besitzt, stellen Sie den Regler für die Ausgangsleistung/Gain Control zum Start auf einen Wert, der ungefähr zu den Frontlautsprechern passt. Bei Aktivierung wird nacheinander über jeden Kanal des Receivers einschließlich des Subwooferkanals ein Kalibrierungston wiedergegeben. Der Kalibrierungston ertönt im Wechsel für jeden Lautsprecher mehrmals, da verschiedene Parameter berechnet werden. Folgen Sie den „Fortschritts“-Informationen auf Ihrem PC/MAC. In der Standardeinstellung ist die Room EQ-Funktion für keine Eingangsquelle angewandt. Sie sollten die Room EQ Funktion für Eingänge aktivieren, von denen Sie denken dass diese davon profitieren können, wenn Sie eine typische Wiedergabe der Quelle an dem entsprechenden Eingang hören. Nach der Berechnung können Sie diese im Eingangskonfigurationsmenü aktivieren. Auch wenn der Raumabgleich helfen kann Probleme mit der Akustik des Hörraums zu reduzieren, ist es für gewöhnlich wesentlich besser die Probleme in dem Raum direkt zu lösen. Korrekte Positionierung der Lautsprecher, akustische Maßnahmen an den Wänden und eine Hörposition weit von Wänden entfernt sollten ein weitaus besseres Ergebnis erzielen. Da sich dies in einer Heimumgebung schwierig darstellen kann, ist Room EQ die nächst-bessere Wahl. Probleme Wir empfehlen Ihnen, die nach der Dirac-Live-Einstellung auf dem Bildschirm angezeigten Messwerte auf möglicherweise nicht korrekte Ergebnisse zu durchsuchen, um insbesondere sicherzustellen, dass die angegebenen Lautsprecher Ihrer Konfiguration entsprechen und die Lautsprecherentfernung zur Hörposition ausreichend genau ist. Wenn die Ergebnisse Ihren Erwartungen nicht entsprechen, dann führen Sie die Dirac-Live-Einstellung erneut aus. Die Dirac-Live-Einstellfunktion ist normalerweise sehr präzise, aber trotzdem kann es manchmal zur Erzeugung falscher Ergebnisse kommen. Probleme können resultieren aus: Externen Geräuschen oder Poltern/ Bewegungsgeräusche, die vom Mikrofon wahrgenommen werden, Schallreflexionen harter Oberflächen (z.B. Fenster oder Wände) nahe der Hörposition, sehr starken akustischen Resonanzen innerhalb des Raums, Hindernissen (wie z. B. ein Sofa) zwischen den Lautsprechern und dem Mikrofon. Wenn noch immer Schwierigkeiten auftreten oder Sie höchst genaue Ergebnisse für ein ultimatives Surround- Erlebnis erzielen möchten, empfehlen wir die manuelle Methode um Lautsprecher-Entfernungen und Lautsprecher- Level einzustellen. Verwendung von Subwoofern Wenn in Ihrem System ein Aktiv-Subwoofer integriert ist, dann müssen Sie u. U. die Subwooferausgangspegel/- verstärkung auf einen höheren oder niedrigeren Wert einstellen. Bitte schlagen Sie für die ausführlichen Details zur Benutzung Ihres Systems mit Ihrem Receiver in der App Dirac sowie der Schnellstartanleitung nach. Herunterladen der App Dirac Live Bitte besuchen Sie zum Herunterladen der App Dirac Live PC/MAC sowie der Schnellstartanleitung: live.dirac.com Benutzung von Dirac Sie können im Receiver bis zu drei Dirac-Equalizerkurven speichern. Jeder Eingang kann eine andere Kurve benutzen; beispielsweise können Sie für den BD-Eingang die Kurve „Film“ und für den CD-Eingang die Kurve „Musik“ benutzen. Das können Sie mit Hilfe der Taste auf der Fernbedienung pro Eingang einstellen. Sie können jedoch auch den Menüpunkt Raum-EQ des Menüs Audioeinstellungen benutzen, um die gewünschte Kurve für jeden Eingang einzustellen. Schlagen Sie hierfür unter „Raum-EQ“ auf Seite Seite DE-30 nach. Hinweis: Wenn Sie Dirac das erste Mal ausführen, wird die Kurve auf alle Eingänge angewendet. Nachträgliche Kurven werden nicht automatisch übernommen. Wählen Sie die benötigte Kurve für den gewünschten Eingang mit Hilfe einer der zuvor beschriebenen Methoden aus. Für AVR5 sind eine zusätzliche Lizenz und ein Kalibrierungsmikrofon erforderlich, besuchen Sie bitte: live.dirac.comDE DE-29Mit Hilfe des Einstellmenüs können Sie alle Aspekte Ihres Receivers konfigurieren. Die nächsten Seiten führen Sie durch die Menüpunkte und erklären Ihnen ihre Funktion Die Einstellungsmenüs können entmutigend aussehen. Wenn Sie ein Neueinsteiger auf dem Gebiet der Einstellung eines Heimkinos sind, dann kann das Einstellmenü u. U. sehr beängstigend wirken. Allerdings muss der Großteil dieser Einstellungen nur während der Ersteinrichtung des Systems (oder bei Systemwechsel oder Umzug!) konfiguriert werden. Aufrufen des Setupmodus Um das Setup-Menü zu öffnen, drücken Sie die Taste auf der Fernbedienung oder Gerätefront. Das Display des Bedienfeldes auf der Gerätevorderseite zeigt nun das Einstellmenü (Bild rechts) an. Navigieren im Setup-Menü ... Benutzung der Fernbedienung Man kann mit Hilfe der Pfeiltasten auf der Fernbedienung durch das Setupmenü navigieren. Das ist eindeutig die beste Methode.1. Um das Setupmenü aufzurufen, drücken Sie die -Taste (unmittelbar unter den Pfeiltasten).2. Navigieren Sie im Hauptmenü mit Hilfe der Tasten und nach oben und unten.3. Wenn Sie den gewünschten Hauptbereich erreicht haben, drücken Sie die Taste , um in diesen Bereich zu gelangen.4. Bewegen Sie sich mit den Tasten und

den Bereichseinstellungen im rechten Feld nach oben oder unten. Einige Einstellungen werden grau dargestellt. Diese dienen entweder nur zur Information (z. B. Abtastfrequenz des Eingangs) oder sind momentan nicht auswählbar. Scrollbalken am Setupmenü erleichtern die Navigation durch die einzelnen Punkte, falls mehr Punkte vorhanden sind, als auf dem Bildschirm dargestellt werden können.5. Mit der Taste wählen Sie eine zu ändernde Einstellung. Durch nochmaliges Drücken der Taste wählen Sie die Einstellung ab.6. Sie können jederzeit die Taste drücken, um das Menü zu verlassen. Alle Änderungen der Einstellungen werden gespeichert. ... Benutzung der Tasten an der Gerätefront Sie können die Bedienelemente der Gerätevorderseite benutzen, um das Gerät zu konfigurieren. Ähnlich wie für die Benutzung der Fernbedienung beschrieben, können Sie hier für die Navigation nach oben, für die Navigation nach unten, für die Navigation nach links und für die Navigation nach rechts benutzen.

Input Config General Setup Speaker Types Speaker Distances Speaker Levels Video Inputs HDMI Settings Zone Settings Network Bluetooth Setup-MenüDE-30 Input Cong. (Kongurieren der Eingänge) Alle Audio- und Video-Einstellungen auf dieser Setupmenüseite können einzeln und unabhängig zum aktuell gewählten Eingang angepasst werden. Wenn in der Eingangszeile ein anderer Eingang gewählt wird, werden im Einstellfeld alle Einstellungen, die diesen Eingang betreffen, darunter angezeigt. Die Einstellungen werden nur für den benannten Eingang angewendet und im Speicher abgelegt und jedes Mal nach dem Neustart des Geräts eingelesen, wenn der entsprechende Eingang gewählt wird. Eingang – Die aktuell gewählten Eingangsanschlüsse, auf die sich die Einstellungen unten beziehen. Name – Der angezeigt Name des Eingangs. Man kann alle Eingänge so umbenennen, dass sie besser zu Ihrer Konfiguration passen. Wenn Sie zum Beispiel zwei Satelliten-Receiver angeschlossen haben, können Sie den Hauptempfänger an die Eingangsanschlüssen Sat-Audio und -Video anschließen und ihm den Namen „SAT 1“ geben. Sie können dann den zweiten Satelliten-Receiver an die Eingangsanschlüssen UHD-Audio und -Video anschließen, aber den UHD-Namen auf „SAT 2“ ändern. Dadurch wird die Auswahl des gewünschten Eingangs für den/die Benutzer/-in des Receivers einfacher, wenn er/sie durch die Eingänge scrollt. Lippensynchronisation – Jeder Eingang kann mit einer eigenen Einstellung belegt werden, um eine Zeitverzögerung zwischen Ton zum Bild hinzuzufügen, um asynchrones Bild und Ton zu kompensieren. Dies ist in der Regel erforderlich, wenn die Videoverarbeitung des Systems verwendet wird. um das Video zu Skalieren oder zu Deinterlacen. Der Einstellbereich die Lip-Sync-Verzögerung liegt zwischen 0 und 250ms. Lip Sync-Einstellung kann nur in den Fällen ausgleichen, in denen das Bild verzögert ist. Wenn der Ton zu spät kommt, setzen Sie Lip Sync auf das Minimum. Modus – Legt den Anfangs-Audiodecodiermodus für Stereo-Signale fest, die über diesen Eingang wiedergegeben werden. „Last Mode“ übernimmt die zuletzt verwendete Einstellung für diesen Eingang, als eine Stereo-Quelle verwendet wurde. Weitere Informationen finden Sie im Kapitel „Zweikanal-Quellen-Modi“ auf Seite DE-35. MCH-Modus – Hierüber stellen Sie die Anfangsaudiodekodierung für digitale Mehrkanalquellen an diesem Eingang ein. „Last Mode“ übernimmt die zuletzt verwendete Einstellung für diesen Eingang, als eine Stereo-Quelle verwendet wurde. Weitere Informationen finden Sie im Kapitel „Modi für Mehrkanalquellen“ auf Seite DE-35. Bass – Höhen – Diese Regler erlauben eine Veränderung der Höhen und Bässe für alle aktiven Lautsprecher, für jeden Eingang separat. Zum Beispiel, wenn Ihr PVR zu wenig Bass hat, können Sie ihn gezielt anpassen, indem Sie PVR in der Eingangszeile anwählen und den Bass-Regler um 2-3dB erhöhen. Dann wird bei dieser Quelle automatisch die Basswiedergabe erhöht, solange der Eingang gewählt ist. Raum-EQ – Wenn die App Dirac Live ausgeführt wird und Equalizerfilter auf einen der drei verfügbaren Speicherplätze heruntergeladen worden sind, dann können Sie Raum-EQ auswählen. Noch nicht berechnet: (Nur zur Information) Es sind keine Equalizerfilter vorhanden, weshalb keine Auswahl möglich ist. Projektname: Der Dirac-Live-Raum-EQ wird auf die gegenwärtig ausgewählte Quelle angewendet und der Projektname der App Dirac Live wird angezeigt. Aus: Der Dirac-Live-Raum-EQ wird nicht auf die gegenwärtige Quelle angewendet. Eingangsregler – Mit dem Input Trim können Sie den Signalpegel des analogen Eingangs (Empfindlichkeit) einstellen, bevor das Signal in den ADC (AD-Wandler) eingespeist wird. Möglichkeiten sind 1, 2 und 4 V RMS max. Eingangspegel. Die Standardeinstellung ist max. 2 Vrms. Zum Beispiel, für analoge Quellen mit kleinen Ausgangspegeln kann die maximale Einstellung von 1 V eine bessere Wahl sein. Das unterstützt die Maximierung des Signal-Rausch-Verhältnisses. Des Weiteren hilft es dabei, den Klang verschiedener Analogquellen für jede angegebene Receiver-Lautstärkeeinstellung auf dem gleichen Pegel zu halten. Dolby-Audioverarbeitung – Wendet die Dolby- Audioverarbeitung auf das eingehende Audio an. Aus: (Standard) Dolby Audio Processing ist für diesen Eingang deaktiviert. Film: Geeignet für die Filmwiedergabe. Musick: Geeignet zum Musikhören. Nacht: Komprimiert das Audio, damit es besser bis spät in die Nacht angezeigt oder angehört werden kann. Stereomodus – Wenn Ihr System mit einem Subwoofer ausgestattet ist, haben Sie die Möglichkeit auszuwählen, wie die Bassinformationen bei der Wiedergabe von Stereo- Quellen (analog oder digital) in Stereo zwischen linken und rechten Frontlautsprechern und Subwoofer verteilt werden sollen. Wählen Sie die Option, bei welcher der Bass am saubersten und gleichmäßigsten klingt. Wenn Sie einen Subwoofer bei der Stereo-Wiedergabe benutzen, können Sie unter Sub Stereo unten seine Lautstärke einstellen. Um zum besten Ergebnis zu gelangen, benutzen Sie bitte eine Einstell-CD oder Live-Material. Diese Einstellung können Sie benutzen, um Ihre normalen Lautsprechereinstellungen im Menü Lautsprecherarten immer dann zu überschreiben, wenn der Receiver Stereomaterial wiedergibt. Eine übliche Einstellung zum Wiedergeben von 2-Kanal-Musik ist die mit leicht veränderter Subwoofer- und Lautsprecher-Lautstärke als bei Surround-Filmen. Als Lautsprechertypen: Wenn eine analoge oder digitale Stereo-Quelle wiedergegeben wird, wird die normale Lautsprechereinstellung (wie im Lautsprechertypen: -Menü) verwendet, um das Signal wiederzugeben. Links/Rechts: Kompletter Frequenzbereich in Stereo. Der komplette Frequenzbereich wird zu den linken und rechten Frontlautsprechern geschickt und nicht zum Subwoofer. Wählen Sie diese Einstellung, wenn Sie sicher sind, dass Ihre linken und rechten Frontlautsprecher den vollen Frequenzumfang wiedergeben können. Falls Ihre linken und rechten Frontlautsprecher auf der Einstellungsseite Lautsprechertypen als Small eingestellt sind, überschreibt diese Einstellung bei der Stereo-Wiedergabe den Wert temporär mit Large (falls Ihre linken und rechten Frontlautsprecher den kompletten Frequenzbereich abdecken). Oft ist die Einstellung der Frontlautsprecher auf der Einstellungsseite Lautsprechertypen auf Small für Filme sinnvoll, wenn Sie auch einen Subwoofer benutzen. Dadurch werden die tiefen Töne des Films zum Subwoofer geleitet, der dafür speziell konstruiert wurde, um tiefen Bass in Filmen exakter wiederzugeben. Es könnte aber sein, dass bei Musik die Stereo-Wiedergabe mit der Einstellung ohne Subwoofer besser klingt und die linken und rechten Frontlautsprecher als Large eingestellt werden. Links/Rechts+Sub: Das volle Frequenzband wird rechts und links zu den Frontlautsprechern geschickt, und zusätzlich der Bereich unter der Übergangsfrequenz zusätzlich zum Subwoofer. Der Bassanteil wird dadurch verdoppelt. Sat+Sub: Wählen Sie diese Einstellung, wenn Sie wirklich kleine Front-Satellitenlautsprecher haben oder den Bass immer über den Subwoofer wiedergeben möchten. Das Bassmanagement wird bei analogen und digitalen Stereo-Quellen benutzt und der Bassanteil der linken und rechten Frontlautsprechern im DSP herausgefiltert und an den Subwoofer weitergeleitet. HINWEIS: Die Stereo-Modus-Einstellung ist nicht aktiv, wenn man eine analoge Musikquelle im Stereo- Direkt-Modus hört. Sub Stereo – Falls im Stereo-Modus Links/rechts + Sub oder Sat+Sub gewählt wurde, passte diese Einstellung die Lautstärke des Subwoofers bei der Wiedergabe von Stereoquellen an. IMAX Modus (AVR11, AVR21, AVR31, AV41) – Dieser wird ausgewählt, wenn der IMAX Modus durch den Audioeingangsstream (autom.) aktiviert oder die Aktivierung bzw. Deaktivierung erzwungen wird. Auro-Matic 3D (AVR11, AVR21, AVR31, AV41) – Hierüber wählen Sie den Modus des Auro-Matic-3D-Upmixers aus. Klein: Das ist die Upmixer-Einstellung für kleine Räume. Mittel: (Standard) Das ist die Upmixer-Einstellung für mittelgroße Räume. Groß: Das ist die Upmixer-Einstellung für große Räume. Film: Das ist die Upmixer-Einstellung für Filmmaterial.DE DE-31 Sprache: Das ist die Upmixer-Einstellung für die Fokussierung auf Sprachverständlichkeit. Auro-Matic 3D-Anteil (AVR11, AVR21, AVR31, AV41) – Hierüber stellen Sie das Verhältnis zwischen unverarbeiteten und verarbeiteten Signal ein, wenn Sie den Auro-Matic-3D- Upmixer benutzen. Audioquelle – Auswahl des bestimmten Anschlusstyps für den jeweiligen Eingang. Die Standardeinstellung für Eingänge mit HDMI-Verbindung ist HDMI und Digital für Eingänge ohne HDMI-Verbindung. Diese Einstellung müssen Sie ändern, wenn Sie eine andere Verbindung verwenden. Wählen Sie aus der Liste den Audiotyp, den Sie bei dieser Quelle verwenden. HDMI: Das Gerät wird auf den HDM-Audioeingang für diese Quelle festgelegt. Digital: Das Gerät wird auf den optischen, digitalen (TOSLINK) oder koaxialen (S/PDIF) Audioeingang für diese Quelle festgelegt. Analog: Das Gerät wird auf den analogen Audioeingang für diese Quelle festgelegt. CD Direkt – Schaltet die Stummschaltungsverzögerung für die Erkennung komprimierter Audiosignale ein/aus. Ihr AVR wird stummgeschaltet, wenn er eine Änderung oder Unterbrechung eines digitalen Streams feststellt. Dies ist beabsichtigt und verhindert, dass unerwünschte Geräusche von Ihren Lautsprechern ausgegeben werden, wenn Sie Quellen verwenden, die zwischen mehreren Formaten wechseln (z. B. ein Blu-ray-Player oder eine TV-Set-Top- Box). CD Direct kann bei Verwendung mit einer Quelle aktiviert werden, die nur ein konsistentes Format überträgt (z. B. ein CD-Player mit PCM-Audio). Dadurch wird die Stummschaltung aufgehoben und ein potenzieller Verlust des Anfangs von Spuren verhindert, bei denen der Ton sehr schnell beginnt. Allgemeiner Setup Allgemeine Informationen und Systemsteuerungen. Source Input (Quelleingang) – (nur zur Information) Source Input zeigt an, welcher Eingang gerade angewählt ist. Eingangsformat – (nur zur Information) Incoming Format zeigt welches digitale Format des Datenstroms der angewählte Eingang gerade empfängt (falls vorhanden). Eingangs-Abtastrate – (nur zur Information) zeigt die Sampling-Rate des gerade empfangenen Datenstroms an (falls vorhanden). Eingangs-Bitrate – (nur zur Information) zeigt die Bitrate des gerade empfangenen Datenstroms an (falls vorhanden). Dialnorm – (nur zur Information) Falls ein Dolby Digital- Datenstrom empfangen wird, wird hier die Dialog- Normalisierungseinstellung angezeigt, die vom Stream angefordert wird. Eingangs-Auösung – (nur zur Information) Zeigt die Eingangs-Videoauflösung an. Audio-Komprimierung – Die Audio-Komprimierung ermöglicht eine Wiedergabe ohne Dynamikspitzen, die nachts manchmal sinnvoll sein kann. Sie hebt die Lautstärke der leisen Passagen an und senkt die der lauten Passagen ab. Die Komprimierung wird nur auf Dolby/ DTS-Soundtrackformate angewendet, die diese Funktion unterstützen. Aus: (Standard) keine Komprimierung ist wirksam. Mittel: Komprimierung ist wirksam, so dass der Pegel der lauten Anteile der Tonspur verringert wird. Der Dolby True HD Stream wird automatisch komprimiert, wie vom Eingangs-Stream vorgegeben. Hoch: Die maximale Kompression des Dynamikbereichs ist wirksam, so dass der Unterschied zwischen lauten und leisen Anteilen der Tonspur verringert wird. Diese Einstellung gilt für alle Eingänge, wenn der entsprechende Datenstrom erkannt wird. Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. Balance – Mit der Balance-Einstellung können Sie das Lautstärkeverhältnis zwischen Front rechts und links temporär verändern. Die Veränderung bewirkt maximal sechs Dezibel. Bitte beachten Sie, dass Sie damit nicht die komplette Lautstärke auf einen Kanal legen können. Diese Einstellung setzt beim Wechsel des Eingangs auf ein ausgeglichenes Lautstärkeverhältnis zwischen rechts und links zurück. DTS Dialogsteuerung – Hier stellen Sie den Dialogkanalpegel bei kompatiblen DTS-Audiostreams ein. Maximale Lautstärke – Begrenzt die maximale Lautstärkeeinstellung, auf die das System in der Hauptzone eingestellt werden kann. Das kann sinnvoll sein, um beispielsweise ein Übersteuern von schwächeren Lautsprechern zu vermeiden. Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. Max. Einschaltlautstärke – Begrenzt die maximale Lautstärke in der Hauptzone, mit der das Gerät aus oder in Standby geschaltet werden kann. Diese Lautstärke wird nach dem Aufwecken aus dem Standby gewählt, wenn die vor dem Ausschalten verwendete diesen Wert überschreitet (möglicherweise sehr laut). Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. Display-Einschaltzeit – Stellt die Zeit ein, die das Frontdisplay nach Empfang eines Befehls leuchtet. Die Standardeinstellung ist stets Ein. Steuerung – Aktiviert oder deaktiviert die RS232- oder IP (Netzwerk)-Steuerung. Es handelt sich dabei um ein System, dass die Fernsteuerung von verschiedenen Drittanbietern- Hausautomationssystemen ermöglicht. Beachten Sie, dass entweder nur RS232- oder IP-Steuerung verwendet werden kann. Beide gleichzeitig ist nicht möglich. Einschalten – Legt fest, wie das Gerät eingeschaltet wird. Stby: In den Standby-Modus On: Ein Last state: Letzten Zustand (Standardeinstellung). Sprache – Wählen Sie die Sprache für das OSD-Menü - Englisch, Französisch, Deutsch, Spanisch, Niederländisch, Russisch, Chinesisch. Lautsprecherarten Einstellungen für die Lautsprechertypen, die Sie in Ihrer Konfiguration angeschlossen haben. Diese Einstellungen sind für alle Audio-Eingänge wirksam, werden abgespeichert und bei jedem Neustart wiederhergestellt. Vorne links/rechts – Mitte – Surr. Links/Rechts – Surr. Hinten L/R – Höhe vorne – Höhe zurück – Hier stellen Sie die Lautsprechertypen ein, die Sie an Ihren Receiver angeschlossen haben: Groß: Sie geben den vollen Frequenzumfang wieder. Klein: Sie geben den Tiefbassbereich nicht komplett wieder. Kein: Lautsprecher in Ihrer Konfiguration nicht vorhanden. HINWEIS: Man kann nicht alle Lautsprecher auf Small setzen, wenn kein Subwoofer angeschlossen ist. In dem Fall werden die Frontlautsprecher automatisch auf Large gesetzt. Subwoofer – Hier konfigurieren Sie, ob die dedizierten Subwoofer-Ausgangsklemmen für einen Einzelsubwooferkanal (Benutzung der beiden Parallelausgänge) benutzt werden. Kanal 13 & 14 – Kanal 15 & 16 – Hier konfigurieren Sie die Lautsprecherposition, für die die Kanäle 13, 14, 15 und 16 benutzt werden. Höhe typ – Hier konfigurieren Sie den Deckenlautsprechertyp; entweder Deckenmontiert oder Dolby aktiviert. Kanäle 6+7 verwenden für – Wenn Sie im Hauptraum keine hinteren Surroundlautsprecher rechts und links angeschlossen haben, können Sie die hinteren Surroundendstufen als Decke 1 Verstärker verwenden, um die Frontlautsprecher mit Bi-Amping zu betreiben oder als Stereo-Verstärker für den Nebenraum (Zone 2). Gefälle ltern – Hier konfigurieren Sie die Filtersteilheit für die Basssteuerung; entweder 12 dB, 24 dB, 36 dB oder 48 dB/ Oktave. Sub-Gewinn – Hier konfigurieren Sie in einem Bereich von 0 dB bis -30 dB die Ausgangspegelanpassung für alle als Subwoofer konfigurierten Ausgänge in 6-dB-Schritten. Lautsprecherabstände Gemessene Abstände zwischen den Lautsprechern und der Sitzposition. HINWEIS: Nicht vorhandene Lautsprecher werden hier in grau angezeigt. Bei Benutzung von Dirac Live werden diese Einstellungen nicht als Entfernung, sondern als Zeit (ms) angezeigt. Diese Einstellungen sind für alle Audio-Eingänge wirksam, werden abgespeichert und bei jedem Neustart wiederhergestellt. Einheiten – Wählen Sie die Einheiten zwischen Zentimetern oder Inches.DE-32 Vorne links – Mitte – Vorne rechts – Surr. Rechts – Surr. Hinten rechts – Surr. Hinten links – Surr. Links – Links oben Vorne – Rechts oben Vorne – Links oben zurück – Rechts oben zurück – Subwoofer – Kanal 13 – Kanal 14 – Kanal 15 – Kanal 16 – Messen Sie wie auf „Grundlegende Einstellungen“ auf Seite DE-27 beschrieben die Abstände der Lautsprecher zur Sitzposition und tragen Sie die Werte hier ein. Dadurch kann der Receiver die passende relative Verzögerung für jeden Lautsprecher berechnen. Lautsprecher-Level Das sind die Kalibrierungseinstellungen für das Testrauschsignal an die Lautsprecher, die an der Sitzposition ermittelt wurden. HINWEIS: Nicht vorhandene Lautsprecher werden hier in grau angezeigt. Diese Einstellungen sind für alle Audio-Eingänge wirksam, werden abgespeichert und bei jedem Neustart wiederhergestellt. Testton – Hierdurch wählen Sie den internen Testtongenerator aus oder ermöglichen die Nutzung eines externen Testtons, der über den gegenwärtig ausgewählten HDMI-Eingang (wie beispielsweise BD) wiedergegeben wird. Vorne links – Mitte – Vorne rechts – Surr. Rechts – Surr. Hinten rechts – Surr. Hinten links – Surr. Links – Links oben Vorne – Rechts oben Vorne – Links oben zurück – Rechts oben zurück – Subwoofer – Kanal 13 – Kanal 14 – Kanal 15 – Kanal 16 – Benutzen Sie die

-Navigationstasten auf der Fernbedienung, um den richtigen Lautsprecher auszuwählen. Drücken Sie

, um den Kalibrierungston zu aktivieren/deaktivieren und benutzen Sie die

-Navigationstasten, um die Lautstärke für jeden Lautsprecher einzustellen. Messen Sie wie auf „Grundlegende Einstellungen“ auf Seite DE-27 beschrieben, an der Sitzposition die Lautstärke der Testtöne für jeden Lautsprecher mit Hilfe eines Pegelmessgeräts bei 75 dB. Videoeingänge Einstellmöglichkeit, um einer reinen Audio-Quelle einen Bildeingang zuzuweisen. Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. Videoeingang CD – Videoeingang Aux – Videoeingang FM – Videoeingang DAB – Videoeingang NET – Videoeingang BT – Die Standardeinstellung für jeden Audio-Eingang ist „None“. Es könnte aber möglich sein, dass Sie Radioempfang mit dem Bild des Satellitenreceivers kombinieren möchten, um die Radioübertragung eines Fußballspiels zu hören, und gleichzeitig das passende Bild des Fernsehprogramms zu sehen. HDMI Einstellungen Mit den Einstellungen in diesem Menü steuern Sie die Ausgabeauflösung des Receiver-Videoprozessors. Diese Einstellungen gelten für alle Video-Eingänge, werden im Speicher abgelegt und werden jedes Mal abgerufen, wenn das Gerät eingeschaltet wird. Zone 1 OSD – Hier können Sie auswählen, ob im Hauptraum OSD-Hinweise erscheinen oder nicht. Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. Wenn Ein ausgewählt ist, werden alle Benutzereinstellungen, die während der allgemeinen Verwendung des Receivers vorgenommen worden sind, sowohl auf dem Bildschirm als auch auf dem Display des Bedienfeldes auf der Gerätevorderseite angezeigt. Dazu gehören die Änderung der Lautstärke, Subwoofer-Pegel, Lip Sync, Klangregelung, usw. Diese Einstellung wird abgespeichert und bei jedem Neustart wiederhergestellt. Wenn Aus gewählt wurde, werden die o.g. Änderungen der Benutzereinstellungen nicht auf dem Anzeigegerät, sondern nur auf dem Frontdisplay dargestellt. Dies vermeidet Textausgaben auf dem Anzeigegerät. Unabhängig von dieser Auswahl werden die Setup-Menüs immer auf dem Anzeigegerät dargestellt. Zone 1 Out – Mit dieser Einstellung wählen Sie den Ausgang von Zone 1 aus den Optionen Nur Ausgang 1, Nur Ausgang 2 oder Sowohl Ausgang 1 als auch 2 aus. Zone 1 Lip Sync – (nur zur Information) Zeigt an, wie viel Lip Sync automatisch auf den HDMI-Ausgang angewandt wird, um Videoverarbeitungs-Verzögerungen am angeschlossenen Anzeigegerät zu kompensieren. Diese Funktion wird nicht von allen Anzeigegeräten unterstützt. HHDMI Audio zu TV – Mit dieser Einstellung steuern Sie die Audioausgabe, die direkt zum Fernsehgerät gesendet wird. HDMI-Bypass und IP – Mit dieser Einstellung steuern Sie die Funktionalität des HDMI-Passthrough und der IP- Steuerung im Standby-Modus. Durch die Auswahl von „Stromsparmodus“ (Standard) wird sowohl die IP-Steuerung (Netzwerk) als auch HDMI-Passthrough deaktiviert. Durch die Auswahl von „HDMI & IP ein“ wird sowohl die IP-Steuerung (Netzwerk) als auch HDMI-Passthrough aktiviert. HDMI-Bypass-Quelle – Hierüber wählen Sie aus, welcher Eingang für die HDMI-Passthrough-Funktion verwendet wird; entweder ein bestimmter oder der zuletzt benutzte Eingang. CEC-Steuerung – Hierüber wählen Sie aus, ob die CEC-Steuerung am Ausgang 1 aktiviert ist. eARC-Steuerung – Mit dieser Einstellung aktivieren/ deaktivieren Sie die Lautstärkeregelung des Displays. TV-Audio – Mit dieser Einstellung aktivieren/deaktivieren Sie die automatische Umschaltung des Displays zu eARC. Ausschaltsteuerung – Mit dieser Einstellung aktivieren/ deaktivieren Sie die automatische Ein-/Ausschaltsteuerung durch andere CEC-fähige Geräte. Zone-Einstellungen (AVR21, AVR31, AV41) Zeigt die Einstellungen wie Lautstärke und Quellen für Zone 2. Diese Einstellungen sind für alle Audio-Eingänge wirksam, werden abgespeichert und bei jedem Neustart wiederhergestellt.DE DE-33 Eingang Z2 – Hier wählen Sie den Eingang aus, der zu Zone 2 geleitet werden soll. Die Standardeinstellung ist „Z1 folgen“, d. h., die gleichen Quelle, die derzeit in Zone 1 ausgewählt ist. Zone 2 Status – Hier wählen Sie aus, ob sich Zone 2 im Modus Standby oder Ein befindet. Zone 2 Lautstärke – Die aktuelle Lautstärke in Zone 2. Zone 2 Max. Lautstärke – Begrenzt die maximale Lautstärke, die in Zone 2 gewählt werden kann. Diese Einstellung kann sehr nützlich sein, um z.B. Überlastungen kleiner Lautsprecher zu vermeiden. Zone 2 Feste Lautstärke – Die aktuelle Lautstärke der Zone 2 kann festgesetzt werden, um einen externen Verstärker anzuschließen, der die Lautstärke in Zone 2 selbst regelt. Zone 2 Max. Einschaltlautstärke – Begrenzt die maximale Lautstärke des System in Zone 2, wenn das Gerät aus oder in Standby geschaltet wird. Diese Lautstärke wird nach dem Aufwecken aus dem Standby gewählt, wenn die vor dem Ausschalten verwendete diesen Wert überschreitet (möglicherweise sehr laut). Netzwerk Der Receiver ist mit einem Netzwerk-Audioclient ausgestattet, der in der Lage ist, sowohl AirPlay 2 und Chromecast built-in als auch auf einem Netzwerkgerät wie beispielsweise einem PC oder einem NAS-Laufwerk gespeicherte Musik wiederzugeben. Das Drahtlosnetzwerk kann mit Hilfe der Apple-AirPlay- Einstellungen oder der App Google Home konfiguriert werden. SSID – (nur zur Information) Hier wird entweder die SSID angezeigt, mit der der Receiver gegenwärtig verbunden ist, oder „Verdrahtet“, wenn er an ein Kabelnetzwerk angeschlossen ist. Wenn keine Verbindung aufgebaut ist, dann wird „Nicht verbunden“ angezeigt. IP-Adresse – (nur zur Information) Hier wird entweder die durch den DHCP-Server zugewiesene IP-Adresse angezeigt oder, wenn Sie keinen DHCP-Server verwenden, die IP- Adresse, die Sie dem Receiver für Ihr Netzwerk zugewiesenDE-34 haben. MAC-Adresse – (nur zur Information) Hier wird die eindeutige Adresse der Netzwerkkarte Ihres Receivers angezeigt. Anzeigename – (nur zur Information) Der benutzerfreundliche Netzwerkname Ihres Receivers. Bluetooth Der Receiver besitzt einen Bluetooth-Audioeingang. Gerät koppeln – Hiermit machen Sie den Receiver für andere Bluetooth-Geräte auffindbar. Liste gekoppelter Geräte löschen – Hiermit löschen Sie die Liste der gekoppelten Bluetooth-Geräte des Receivers. Gekoppelte Geräte – Hiermit können Sie sich die Liste der mit dem Receiver gekoppelten Geräte anzeigen lassen. Verbindung mit einem Netzwerk Sie müssen den Receiver mit Ihrem Heimnetzwerk entweder über Kabel oder über WLAN verbinden, damit Sie die AirPlay- und Chromecast built-in-Funktionalität Ihres Receivers nutzen können. Die nachstehenden Kapitel zeigen Ihnen, wie Sie diese Verbindung herstellen. Hinweis: Versichern Sie sich vor Beginn der Einrichtung einer WLAN-Verbindung, dass die mitgelieferten WLAN-Antennen ordnungsgemäß in den Antennenbuchsen auf der Rückseite des Receivers sitzen. Hausautomatisierungssteuerung Wenn der Receiver mit einem Netzwerk verbunden ist, kann er mit Hilfe der dedizierten Hausautomatisierungssoftware ferngesteuert und fernüberwacht werden. Die gleichen Steuerungen stehen ebenfalls über die RS-232- Schnittstelle zur Verfügung. Verschiedene Drittanbieter-Systeme bieten eine raffinierte Steuerung all Ihrer Unterhaltungsgeräte. Wenden Sie sich für weitere Informationen an Ihren Händler oder Installateur. Die technischen Einzelheiten des Fernsteuerungsprotokolls sind auf Anfrage bei Arcam unter luxurysupport@harman.com erhältlich. Bitte schlagen Sie für ausführliche Informationen über verfügbare Steuerungen im Dokument Steuerungen nach, das Sie unter www.arcam.co.uk finden. AirPlay-Einstellung Kabelverbindung Schließen Sie am Receiver ein Ethernetkabel an. Versichern Sie sich, dass Ihr Apple-Gerät mit dem gleichen Netzwerk wie Ihr Receiver verbunden ist, und wählen Sie dann einfach den Receiver als AirPlay-Audiowiedergabegerät aus, damit Sie auf Ihrem Receiver über AirPlay Audio hören können. Hinweis: Im AirPlay-Lautsprechermenü wird der Receiver unter dem Namen ARCAM Modellname-xxxxxx angezeigt, wobei xxxxxx die letzten 6 Stellen der MAC-Adresse des Receivers sind. Drahtlose Verbindung Versichern Sie sich, dass Ihr Apple-Gerät mit dem Drahtlosnetzwerk verbunden ist, mit dem Sie auch Ihren Receiver verbinden möchten. Öffnen Sie auf Ihrem Apple-Gerät das Menü WLAN- Einstellungen und wählen Sie hier Ihren Receiver im Menü „Einen neuen AirPlay-Lautsprecher einstellen“ aus. Folgen Sie nun den Anweisungen auf dem Bildschirm. Versichern Sie sich, dass Ihr Apple-Gerät mit dem gleichen Netzwerk wie Ihr Receiver verbunden ist, und wählen Sie dann einfach den Receiver als AirPlay-Audiowiedergabegerät aus, damit Sie auf Ihrem Receiver über AirPlay Audio hören können. Hinweis: Im AirPlay-Lautsprechereinstellmenü wird der Receiver unter dem Namen ARCAM Modellname-xxxxxx angezeigt, wobei xxxxxx die letzten 6 Stellen der MAC- Adresse des Receivers sind. Chromecast built-in-Einstellung Kabelverbindung Schließen Sie am Receiver ein Ethernetkabel an. Drahtlose Verbindung Laden Sie die App Google Home herunter und öffnen Sie sie anschließend. Google Home Es sollte daraufhin ein Hinweis angezeigt werden, dass ein Gerät für die Einstellungen zur Verfügung steht. Wenn dieser Hinweis nicht erscheint, dann tippen Sie auf „Hinzufügen“ und anschließend auf „Ein Gerät einrichten“. Wählen Sie hier den Receiver aus und folgen Sie anschließend den Anweisungen auf dem Bildschirm. Versichern Sie sich, dass Ihr Gerät mit dem gleichen Netzwerk wie Ihr Receiver verbunden ist, um über eine beliebige unterstützte Anwendung auf Ihrem Receiver Cast-Audio zu hören. Tippen Sie in der Anwendung das Chromecast built-in-Symbol an und wählen Sie dann Ihren Receiver als Wiedergabegerät aus. Hinweis: Im menü wird der Receiver unter dem Namen ARCAM Modellname-xxxxxx angezeigt, wobei xxxxxx die letzten 6 Stellen der MAC-Adresse des Receivers sind. Spotify Connect Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfährst du mehr.DE DE-35 Einführung Ihr Receiver bietet Ihnen einschließlich der neuesten hochauflösenden Audioformate über HDMI alle wichtigen Dekodierungs- und Verarbeitungsmodi für analoge und digitale Signale. Modi für digitale Quellen Digitale Aufnahmen werden normalerweise kodiert und alle ihre Informationen werden im Datenstrom eingefügt. Der Receiver erkennt in einem digitalen Signal wie beispielsweise Dolby Atmos, TrueHD, Dolby Digital Plus, DTS:X, DTS-HD Master Audio, Auro-3D, Dolby Digital oder DTS das entsprechende Format und wechselt daraufhin in einen geeigneten Dekodierungsmodus. Modi für analoge Quellen Analoge Aufnahmen beinhalten keine Information über die Kodierung, daher muss man den gewünschten Dekodiermodus - wie Dolby Surround - manuell auswählen. Speicherung des Modus Dolby Digital oder DTS Audio (inklusive der HD-Formate) können auch in zwei Mix-Modi ausgegeben werden. Auswahl über die -Taste: Surround (z.B. fünf Kanäle plus Subwoofer für eine 5.1-Quelle) Stereo-Downmix. Zwei-Kanal Audio, unabhängig ob analog oder digital kann auch in zwei Mix-Modi ausgegeben werden, Auswahl über die Mode-Taste: Surround (z. B. Dolby Surround, DTS Neural:X usw.) Stereo. Der Receiver speichert die Einstellungen für jede Quelle. Weiterhin können die Dekodier-Modi für folgende Gruppen von Ausgangsmaterial unabhängig voneinander gespeichert werden. Dolby Digital (Mehrkanal) und DTS Quellmaterial Zweikanal-Dolby, PCM oder analoges Quellmaterial Zweikanal-Quellen-Modi Die folgenden Dekodier- und Surroundmodi sind zum Erstellen von mehrkanaligen Stereoquellen aus 2-Kanalquellen verfügbar: Sie stehen auf dem Receiver für standardmäßiges und hochauflösendes Dolby Digital 2.0, DTS 2.0, PCM oder für analoge Quellen zur Verfügung: Stereo – 16-Kanal-Stereo – Dolby Surround – Dolby Virtual Height – DTS Neural:X – DTS Virtual:X – Auro-Matic 3D (AVR11, AVR21, AVR31, AV41) – Stereo In diesem Modus arbeitet der Receiver als konventioneller hochqualitativer Audioverstärker. Beachten Sie, dass, falls der Subwoofer im Stereo-Modus aktiviert ist, eine Signalverarbeitung durchgeführt wird. Stereo Direkt: Wenn eine analoge Verbindung vorhanden ist, dann erreichen Sie hiermit einen möglichst direkten Signalweg. 16-Kanal-Stereo: Dies erzeugt an allen Lautsprechern eine Ausgabe, indem der linke Ausgang auf alle linken Lautsprecher und der rechte Ausgang auf alle rechten Lautsprecher kopiert wird. Die Center-Lautsprecher geben die Mischung von links und rechts aus. Dolby Surround Dolby Surround ermöglicht dem Receiver, aus einer Zwei- oder Mehrkanalquelle bis zu 16 Ausgänge abzuleiten, um die Vorteile aller in Ihrem System vorhandenen Verstärker und Lautsprecher noch besser nutzen zu können. Dolby Virtual Height Dolby Virtual Height erzeugt über herkömmliche Lautsprecherkonfigurationen ein eintauchendes Audioerlebnis, ohne dass Sie zusätzliche Hochtonlautsprecher benötigen. Hinweis - Dieser Modus ist NICHT verfügbar, wenn Höhenlautsprecher ausgewählt sind. DTS Neural:X DTS Neural:X ist ein verbesserter Upmixer, der eintauchendes Audio bis zu 7.1.4-Kanäle von fast jedem Inhalt mit geringerer Kanalzahl rendert. DTS Virtual:X DTS Virtual:X erzeugt über herkömmliche Lautsprecherkonfigurationen ein eintauchendes Audioerlebnis, ohne dass Sie zusätzliche Hochtonlautsprecher benötigen. Hinweis - Dieser Modus ist NICHT verfügbar, wenn Höhenlautsprecher ausgewählt sind. Auro-Matic 3D (AVR11, AVR21, AVR31, AV41) Auro-Matic 3D erzeugt ein eintauchendes Audioerlebnis, indem es vom eingehenden Audio zusätzliche Kanäle erzeugt, um den verfügbaren Ausgängen zu entsprechen und dadurch Ihr Hörerlebnis zu verbessern. Modi für Mehrkanalquellen Bei Digitalem Mehrkanalquellmaterial handelt es sich normalerweise um „5.1-Audio“. Die 5.1 Kanäle sind: links, mitte, rechts als Frontlautsprecher, zwei Surroundlautsprecher und den Bass-Kanal für die niedrigen Frequenzen (LFE). Weil der LFE kein Vollbereichskanal ist, wird er als „.1“ bezeichnet. Surroundsysteme dekodieren und geben 5.1 Kanäle direkt wieder. DTS-ES errechnet durch eine Matrixunterstützung einen weiteren Rückkanal aus den Informationen, die auf den beiden Surroundkanälen der 5.1 Quelle anliegen. Diese ES erweiterten Systeme werden manchmal als „6.1“ Systeme bezeichnet. Der errechnete Surround-Back-Kanal wird meistens von zwei Lautsprechern wiedergegeben, woraus ein „7.1“ System resultiert. DTS-ES discrete ist eine echte „6.1“ Quelle mit sechs diskret verschlüsselten Kanälen plus dem „1“ LFE-Kanal. Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X, DTS-HD und Auro-3D sind bei Blu-ray-DVDs verwendete Dekodiermodi hochauflösende Surroundformate. Dekodiermodi Die in der folgenden Tabelle genannten Modi sind für digitale Mehrkanalquellen geeignet. Spezialmodi wie beispielsweise DTS-ES 6.1 Discrete, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X, DTS-HD, IMAX® ENHANCED und Auro-3D stehen nur bei dem richtigen Quellmaterial zur Verfügung.DE-36 Hochauösende Audioquellen Dolby Atmos Dolby Atmos Inhalte werden als Audioobjekte anstelle von traditionellen Kanäle gemischt, sodass Sie die Vorteile der Anzahl und Aufstellung Ihrer Lautsprecher voll nutzen können. Dolby TrueHD Unterstützt bis zu 7.1 Kanäle bei 96 kHz, 24 Bit Auflösung, mit einer verlustfreien Komprimierung. Die Datenrate kann bis zu 18 Mbit/s betragen. Dolby Digital Plus Unterstützt bis zu 7.1 diskrete Kanäle mit einer geringeren Komprimierung als die bisherige Dolby Digital Verschlüsselung. Die Datenrate kann bis zu 6 Mbit/s betragen. DTS-HD Master Audio Unterstützt bis zu 7.1 Kanäle bei 96 kHz, 24 Bit Auflösung, mit einer verlustfreien Komprimierung. Die Datenrate kann bis zu 24,5 Mbps betragen. DTS:X® DTS:X ist ein Decoderpaket, das den vollen Inhalt darstellt, der mit der DTS:X- Codierung verschlüsselt wurde. DTS:X Inhalt besteht aus Audioobjekten oder einer Kombination von Audiokanälen und Objekten. Das DTS:X Decoderpaket gibt auch ältere DTS-Formate wieder, einschließlich verlustfreier und verlustreicher DTS-HD Master Audio-Streams. Unterstützt Ausgangskonfigurationen mit mehr als 7.1-Kanälen (einschließlich Deckenlautsprechern). Bietet „Dialogsteuerung“, sodass Sie den Ton besser auf Ihre Vorlieben oder Hörumgebung anpassen können. Weist alle DTS-Inhalte einem beliebigen Lautsprecherlayout zu. Unterstützt Blu-ray Discs (BD), DVD, Formate von Streaming-Medien und ältere Streams bis zu 192 kHz. Umfasst Neural:X, die neueste Upmix/Downmix-Technologie von DTS. IMAX ENHANCED (AVR11, AVR21, AVR31, AV41) Die IMAX®-Enhanced-Produkte erfüllen die höchsten Standardniveaus, um sicherzustellen, dass sie die auf dem Markt verfügbaren besten Farb- und Kontrastdarstellungen sowie die beste Klarheit und den besten Klang bieten. Diese Produkte werden von IMAX empfohlen, um Ihnen ein Heimunterhaltungserlebnis zu liefern, in das Sie vollständig eintauchen können und bei dem Sie in den Genuss von sowohl der vollen Qualität als auch des gesamten Umfangs des IMAX-Enhanced- Inhaltes kommen. Das IMAX-Enhanced-Programm setzt einen neuen Maßstab in der Heimunterhaltung. Auro-3D (AVR11, AVR21, AVR31, AV41) Auro-3D ist ein Dekoderpaket, das das Audio in den drei Stufen Ohrniveau, Brillanzniveau und „Voice of God“ rendert und mit ihnen eine eintauchende Audioatmosphäre erzeugt. Für Dolby Digital-Quellen Dolby Digital 5.1 Dolby Digital 5.1-Quellen liefern einen Sound mit fünf diskreten, Vollbereichskanälen; links, mitte, rechts, Surround links, Surround rechts, plus einen Subwoofer (LFE)-Kanal. Dolby Digital Stereo Downmix Unterstützt einen Stereo-Downmix (Reduzierung auf zwei Kanäle) des Quellmaterials für die Nutzung mit Kopfhörern. Dolby Digital 5.1 + Dolby Surround Dieser Modus wird benutzt um die Surround-Back-Lautsprecher individuell mit Informationen zu beliefern, die der Dolby Surround-Dekoder liefert. Für DTS-Quellen DTS 5.1 Weniger verbreitet als das Dolby Digital-Format, aber innerhalb der Audio-Industrie als das hochwertigere Format angesehen. DTS 5.1 liefert einen Surround-Sound mit fünf diskreten Vollbereichskanälen plus Subwoofer (LFE)-Kanal. DTS 5.1 Stereo Downmix Unterstützt einen Stereo-Downmix (Reduzierung auf zwei Kanäle) des Quellmaterials für die Nutzung mit Kopfhörern. DTS-ES 6.1 Matrix Das ist ein 6.1-Format, das auf DTS 5.1 basiert. Es hat die Matrix für sechs Kanäle, die in die Surroundkanäle links und rechts verschlüsselt wurde. Der sechste Kanal ist der Surround-Center und wird an die Surround-Back-Lautsprecher ausgegeben. DTS-ES 6.1 Discrete Das ist ein echtes Discrete 6.1-Format. Der DTS-ES discrete Modus funktioniert nur mit Quellen mit DTS-ES 6.1 discrete Audio-Kodierung. DTS96/24 Unterstützt bis zu 5.1 Audiokanäle mit 96 kHz, 24 Bit Auflösung und einer überlegenen Klangqualität im Vergleich zu Standard DTS 5.1.DE DE-37 Der Receiver ist mit einem UKW/DAB/DAB+-Tuner (Digitalradiotuner) ausgestattet. Beachten Sie, dass DAB- Übertragungen nicht in allen Gebieten verfügbar sind. Dieser Abschnitt beschäftigt sich mit dem Tuner-Betrieb, den Informationen zum Einrichten des Tuners und der Installation von Antennen, siehe Seite DE-11. Das Frontdisplay liefert auch die gleichen Informationen und durch Drücken der -Taste können Sie zyklisch durch die verschiedenen Informationen gehen: UKW Verarbeitungsmodus (Standard) Radiotext (falls vorhanden) Programmtyp (falls vorhanden) Signalstärke DAB Verarbeitungsmodus (Standard) Radiotext (falls vorhanden) Programmtyp Signalqualität Bitrate der Übertragung Sendersuche/Kanalwahl Wenn Sie zur Quelle interner TUNER umschalten, dann wechselt der Receiver zum zuletzt benutzten Tunerband, d. h. zu UKW oder DAB. Durch wiederholtes Drücken von schalten Sie nacheinander durch die verfügbaren Tunerbänder Ihres Receivers. UKW Analoger Radioempfang Die Frequenzabstimmung für das UKW-Radio können Sie im Gerätemodus TUN mit Hilfe der Tasten

durchführen. Einzelne Tastendrücke ändern die Frequenz einen Schritt auf- oder abwärts. Wenn Sie die Tasten länger als 2 Sekunden gedrückt halten, sucht der Tuner das nächste kräftige Signal. Der Suchlauf wird beendet, indem eine Pfeiltaste erneut gedrückt wird. Der UKW-Tuner empfängt RDS-Informationen (Radio Data System), die von manchen Sendern ausgestrahlt werden. Die RDS-Informationen beinhalten normalerweise den Sendernamen, die Stilrichtung der Musik oder des Inhalts bzw. Informationen zum Inhalt der Übertragung. Manche Sender übertragen den Namen des aktuellen gespielten Titels. DAB Digitales Radio Digital Audio Broadcasting (DAB) Radio ist immer mehr verfügbar. Für Informationen zur Verfügbarkeit von DAB, siehe www.worlddab.org/country_information. Sie müssen nach verfügbaren Sendern suchen, bevor Sie diese wiedergeben können. Um den DAB-Sendersuchlauf zu starten, wählen Sie den DAB- Tuner und halten die Taste

gedrückt, bis das Display den Beginn des Suchlaufs anzeigt. Der Receiver scannt daraufhin alle DAB-Radiofrequenzen und erstellt anschließend eine Liste mit den verfügbaren Radiosendern. Wenn der Suchlauf beendet ist, können Sie die Liste durchgehen, indem Sie die Pfeiltasten

auf der Fernbedienung drücken. Um den aktuell angezeigten Sender wiederzugeben, drücken Sie die Taste

. Wenn Sie die Taste

nicht innerhalb von 2 Sekunden drücken, kehrt die Anzeige zur aktuellen Senderinfo zurück. Speichern und auswählen von vorbelegten Sendern Die Auswahl des vorbelegten Senders erfolgt mit den Tasten

auf der Fernbedienung, wenn sich diese im TUN-Gerätemodus befindet. Bis zu 50 Speicherplätze können beliebig und unabhängig vom Frequenzband belegt werden, zum Beispiel Speicherplatznummer 1 könnte ein FM-Sender, Speicherplatznummer 2 ein DAB-Sender usw. sein. Durch Drücken der Taste wird die nächste verfügbare Speicherplatznummer angezeigt und nochmaliges Drücken der Taste speichert die aktuelle Frequenz/Kanal auf diesem Speicherplatz. Falls Sie einen anderen Speicherplatz wünschen, drücken Sie sie Tasten

, bis die gewünschte Nummer angezeigt wird. Drücken Sie anschließend erneut . Speicherplätze löschen Wenn sich der Tuner in der Listenansicht befindet (mit

können Sie durch die Speicherplätze blättern), drücken Sie die gelbe Taste auf der Fernbedienung, um den aktuell markierten Sender oder die Frequenz (nicht während der Wiedergabe) zu löschen. Tuner-BedienungDE-38 Störungserkennung Problem Überprüfen Sie folgende Punkte: Am Gerät keine Kontrollleuchte leuchtet Ist das Netzkabel ordnungsgemäß mit dem Receiver verbunden und die Netzsteckdose eingeschaltet, an die Ihr Receiver angeschlossen ist. Ob der Netzschalter eingeschaltet ist. Wenn die rote LED leuchtet, dann befindet sich der Receiver im Standby-Modus. Drücken Sie eine beliebige Taste des Bedienfeldes auf der Gerätevorderseite oder die Taste Standby auf der Fernbedienung. Das Gerät reagiert auf die Fernbedienung fehlerhaft oder überhaupt nicht Sind die Batterien der Fernbedienung voll. Besteht zur Frontblende direkte Sichtverbindung und Sie zeigen mit der Fernbedienung darauf. Auf dem Display auf der Gerätefront wird nichts anzeigt Das Display wurde ausgeschaltet. Drücken Sie die Taste auf der Gerätefront oder auf der Fernbedienung. Kein Bild angezeigt wird Ist Ihr Anzeigegerät eingeschaltet und so eingestellt, dass es Ihren Receiver anzeigt. Zum Testen können Sie die Taste Ihres Receivers oder der Fernbedienung drücken. Suchen Sie anschließend auf Ihrem Anzeigegerät nach dem angezeigten Hauptmenü. Ist bei Ihrem Receiver der richtige Videoeingang ausgewählt. Ob die Video-Quelle ordnungsgemäß funktioniert und die „Wiedergabe“ gestartet wurde. Im Bild helle Ecken oder Geisterbilder sichtbar sind Ob die Funktion „Schärfe“ an Ihrem TV auf Minimum oder deaktiviert ist. Ob ein kürzeres HDMI-Kabel oder eines von einem anderen Hersteller besser funktioniert. Kein Ton ausgegeben wird Ob der richtige Eingang gewählt wurde. Ob im „Eingangskong.“ -Menü „Ausdioquelle“ richtig eingestellt wurde. Menü Ob das Quellgerät eingeschaltet ist und die Wiedergabe gestartet wurde. Ist die Lautstärke auf einen angemessenen Pegel angehoben und der Receiver auch nicht stummgeschaltet. Die Audioausgabe leise oder verzerrt ist Die Eingangsempfindlichkeit ist im Menü Eingangskonfiguration nicht ausreichend genug angehoben (z. B. reduzierte maximale Eingangssignalspannung), wenn Sie einen Analogeingang verwenden. Ob Sie die richtige Größe der Lautsprecher im Setupmenü gewählt haben. Problem Überprüfen Sie folgende Punkte: Der Ton kommt nicht aus allen Lautsprechern Ob eine geeignete Surround-Quelle gewählt wurde und diese wiedergegeben wird. Ob die BD/DVD im gewünschten Format kodiert und ob im Startmenü der BD das richtige Format gewählt wurde (falls möglich). Ob im Setupmenü des BD/DVD-Players für die digitale Audioausgabe „Bitstream“ gewählt wurde. ob im Anzeigefenster angezeigt wird, dass es sich um ein Mehrkanal- Format handelt (drücken Sie dazu die Taste mehrmals, bis das „Eingangsformat“ angezeigt wird). Ob alle Lautsprecher richtig an die Lautsprecherterminals angeschlossen wurden und sie einen guten Kontakt haben. Ob Sie „Stereo“ als Dekodierformat gewählt haben. Ob die Balance der Lautsprecher richtig eingestellt ist. Der Receiver wurde so eingestellt, dass er alle Lautsprecher in Ihr System einbezieht. Dolby- oder DTS-Dekodierungsmodi können nicht gewählt werden Der Receiver kann Dolby- und DTS-Dekodierung nur auf Quellen anwenden, die im selben Format kodiert sind. Überprüfen Sie: Ob das digitale Quellgerät ausgewählt und angeschlossen wurde. Ob das Quellgerät das richtig verschlüsselte Material wiedergibt. Ob die BD/DVD im entsprechenden Format kodiert und ob im Startmenü der BD das richtige Format gewählt wurde (falls möglich). Ob im Setupmenü des BD/DVD-Players für die digitale Audioausgabe „Bitstream“ gewählt wurde. Während der Wiedergabe einer Dolby BD/DVD wählt der AVR Dolby Surround aus Ob mit Ihrem BD-Player eine digitale Verbindung besteht. Ob nur der Anfang oder das Ende des Hauptfilmvorspanns der Dolby BD/DVD nicht in vollem 5.1-Format, aber in Stereo kodiert wurde. Bei einem analogen Eingang tritt Brummen auf Wurden alle Kabel gut angeschlossen. Falls nötig ziehen Sie alle Kabel einmal ab und stecken sie wieder an (vorher das Gerät abschalten). Die Anschlüsse innerhalb des Quellkabelsteckers sind gebrochen oder wurden schlecht gelötet. Tritt das Brummen immer nur bei einer bestimmten Quelle auf, die einen Antennenanschluss oder ein Kabel mit isolierter Masse besitzt. In diesem Falle befragen Sie Ihren Fachhändler.DE DE-39 Problem Überprüfen Sie folgende Punkte: Der Radioempfang gestört ist Woher die Störungen kommen könnten. Schalten Sie nacheinander jedes Quellgerät, danach jede andere Komponente Ihrer Anlage aus. Die meisten elektronischen Geräte erzeugen elektromagnetische Einstreuungen. Ob Sie die Antennenkabel neu verlegen können, von anderen Kabeln weg. Ob Sie hochwertige Kabel verwendet haben, die für diesen Zweck geeignet sind, und ob diese abgeschirmt sind. Ob das Problem weiterhin besteht. Wenden Sie sich in diesem Fall an Ihren Fachhändler. Die Quellenumschaltung zufällig die Eingänge wechselt und bei einem stehen bleibt Ob es zu elektrische Einstreuungen durch nah gelegene andere Geräte kommen kann, z. B. elektrische Heizungen oder Klimaanlagen. Schalten Sie den Receiver aus, warten Sie zehn Sekunden und schalten Sie ihn anschließend wieder ein, um ein Funktionsproblem zu beheben. Wenden Sie Sich an Ihren Fachhändler, falls dieses Problem wieder auftritt oder bestehen bleibt. Ob direktes Sonnenlicht auf den Infrarot-Sensor hinter dem Frontdisplay fällt. Die Lautstärke beim Einschalten immer zu hoch ist ob die „max. Einschaltlautstärke“-Einstellung zu hoch gewählt wurde. Wenn Dateien auf einem NAS-Laufwerk nicht wiedergegeben werden können Ob die Dateien ein kompatibles Format haben. Ist der Computer über ein Netzwerk und nicht über USB verbunden? Der USB-Port des Receivers kann nicht für die direkte Verbindung zu einem Computer benutzt werden. Sie keine Verbindung mit dem verkabelten Netzwerk herstellen können Ist das benutzte Ethernetkabel ordnungsgemäß an Receiver und Netzwerkhardware angeschlossen. Das Netzwerk ist so eingerichtet, dass es feste IP-Adresszuweisungen benutzt, und am Receiver ist eingestellt, dass er DHCP benutzen soll. Das Netzwerk ist so eingerichtet, dass es DHCP benutzt, und am Receiver ist eine feste IP-Adresszuweisung eingestellt. Sie sich nicht mit Ihrem Lieblings- Internetradiosender verbinden können Ob der Sender überhaupt noch sendet oder überlastet ist - versuchen Sie es später erneut. Die Tonqualität des Internetradiosenders schlecht oder unterbrochen ist Der Radiosender besitzt eine geringe Bitrate (benutzen Sie die Taste , um dies herauszufinden). Ob das Netzwerk langsam oder überlastet ist.DE-40 Technische Daten Stereo Line-Eingänge Maximale Eingangsspannung 4,5 Vrms Nenn-Empfindlichkeit 1 V, 2 V, 4 V (vom Benutzer einstellbar) Eingangsimpedanz 47kΩ Signal-/Rauschabstand (A-wtd ref 100W) normal/Stereo Direct 93 dB/110 dB Frequenzgang 20Hz—20kHz ± 0.1dB Vorverstärkerausgänge Nennausgangspegel (unsymmetrisch/symmetrisch)

Ausgangsimpedanz 560Ω THD+N (20 Hz — 20 kHz) –100 dB Kopfhörerausgang Maximaler Ausgangspegel bei 32 Ω 5 Vrms Ausgangsimpedanz <100Ω Allgemein Netzspannung 110–120V or 220–240V, 50–60Hz Leistungsaufnahme (maximal) 50 kW (Wärmeabgabe ca. 170 BTU/Stunde) Leistungsaufnahme (Leerlauf, typisch) 40 kW (Wärmeabgabe ca. 170 BTU/Stunde) Leistungsaufnahme (Standby) <0,5 W Abmessungen B x T (einschließlich Lautsprecherterminals) x H (einschließlich Füße) 433 x 425 x 171 mm Gewicht (netto) 10,6 kg Gewicht (mit Verpackung) 13,9 kg Mitgeliefertes Zubehör Netzkabel Fernbedienung mit 2 Batterien vom Typ AAA Manuell DAB/UKW-Antenne 3 WLAN/Bluetooth-Antennen Kalibrierungs-Mikrofon USB-Kabel Fehler und Auslassungen vorbehalten HINWEIS: Alle angegebenen Werte sind typisch, sofern nicht anders angegeben. AV41 Ständige Verbesserungen: Arcam bemüht sich um ständige Produktverbesserung. Das Design und die technischen Daten können sich deshalb ohne weitere Ankündigung ändern. AVR31 Dauer-Ausgangsleistung, pro Kanal, 8Ω/4Ω betrieben an 2 Kanälen, 20 Hz – 20 kHz, gesamtharmonische Verzerrung <0,02 % 120 W/200 W Bei Belastung durch zwei Kanäle, 1 kHz, 0,2 % THD 140 W/220 W Bei Belastung durch sieben Kanäle, 1 kHz, 0,2 % THD 100 W/180 W Restrauschen und Brummen (A-gew.) <0,15 mV Stereo Line-Eingänge Maximale Eingangsspannung 4,5 Vrms Nenn-Empfindlichkeit 1 V, 2 V, 4 V (vom Benutzer einstellbar) Eingangsimpedanz 47kΩ Signal-/Rauschabstand (A-wtd ref 100W) normal/ Stereo Direct 93 dB/110 dB Frequenzgang 20Hz—20kHz ± 0.1dB Vorverstärkerausgänge Nenn-Ausgangspegel 1 V RMS Ausgangsimpedanz 560Ω THD+N (20 Hz — 20 kHz) –100 dB Kopfhörerausgang Maximaler Ausgangspegel bei 32 Ω 5 Vrms Ausgangsimpedanz <100Ω Allgemein Netzspannung 110–120V or 220–240V, 50–60Hz Leistungsaufnahme (maximal) 1,5 kW (Wärmeabgabe ca. 5200 BTU/Stunde) Leistungsaufnahme (Leerlauf, typisch) 100 W (Wärmeabgabe ca. 340 BTU/Stunde) Leistungsaufnahme (Standby) <0,5 W Abmessungen B x T (einschließlich Lautsprecherterminals) x H (einschließlich Füße) 433 x 425 x 171 mm Gewicht (netto) 18,1 kg Gewicht (mit Verpackung) 21,4 kg Mitgeliefertes Zubehör Netzkabel Fernbedienung mit 2 Batterien vom Typ AAA Manuell DAB/UKW-Antenne 3 WLAN/Bluetooth-Antennen Kalibrierungs-Mikrofon USB-Kabel Fehler und Auslassungen vorbehalten HINWEIS: Alle angegebenen Werte sind typisch, sofern nicht anders angegeben.DE DE-41 Dauer-Ausgangsleistung, pro Kanal, 8Ω/4Ω betrieben an 2 Kanälen, 20 Hz – 20 kHz, gesamtharmonische Verzerrung <0,02 % 110 W/175 W Bei Belastung durch zwei Kanäle, 1 kHz, 0,2 % THD 125 W/190 W Bei Belastung durch sieben Kanäle, 1 kHz, 0,2 % THD 90 W/110 W Restrauschen und Brummen (A-gew.) <0,15 mV Stereo Line-Eingänge Maximale Eingangsspannung 4,5 Vrms Nenn-Empfindlichkeit 1 V, 2 V, 4 V (vom Benutzer einstellbar) Eingangsimpedanz 47kΩ Signal-/Rauschabstand (A-wtd ref 100W) normal/Stereo Direct 93 dB/110 dB Frequenzgang 20Hz—20kHz ± 0.2dB Vorverstärkerausgänge Nenn-Ausgangspegel 1 V RMS Ausgangsimpedanz 560Ω THD+N (20 Hz — 20 kHz) –100 dB Kopfhörerausgang Maximaler Ausgangspegel bei 32 Ω 5 Vrms Ausgangsimpedanz <100Ω Allgemein Netzspannung 110–120V or 220–240V, 50–60Hz Leistungsaufnahme (maximal) 1,5 kW (Wärmeabgabe ca. 5200 BTU/Stunde) Leistungsaufnahme (Leerlauf, typisch) 100 W (Wärmeabgabe ca. 340 BTU/Stunde) Leistungsaufnahme (Standby) <0,5 W Abmessungen B x T (einschließlich Lautsprecherterminals) x H (einschließlich Füße) 433 x 425 x 171 mm Gewicht (netto) 16,6 kg Gewicht (mit Verpackung) 19,9 kg Mitgeliefertes Zubehör Netzkabel Fernbedienung mit 2 Batterien vom Typ AAA Manuell DAB/UKW-Antenne 3 WLAN/Bluetooth-Antennen Kalibrierungs-Mikrofon USB-Kabel Fehler und Auslassungen vorbehalten HINWEIS: Alle angegebenen Werte sind typisch, sofern nicht anders angegeben. AVR21 Dauer-Ausgangsleistung, pro Kanal, 8Ω/4Ω betrieben an 2 Kanälen, 20 Hz – 20 kHz, gesamtharmonische Verzerrung <0,02 % 80 W/100 W Bei Belastung durch zwei Kanäle, 1 kHz, 0,2 % THD 85 W/120 W Bei Belastung durch sieben Kanäle, 1 kHz, 0,2 % THD 60 W/85 W Restrauschen und Brummen (A-gew.) <0,15 mV Stereo Line-Eingänge Maximale Eingangsspannung 4,5 Vrms Nenn-Empfindlichkeit 1 V, 2 V, 4 V (vom Benutzer einstellbar) Eingangsimpedanz 47kΩ Signal-/Rauschabstand (A-wtd ref 100W) normal/Stereo Direct 93 dB/110 dB Frequenzgang 20Hz—20kHz ± 0.2dB Vorverstärkerausgänge Nenn-Ausgangspegel

Ausgangsimpedanz 560Ω THD+N (20 Hz — 20 kHz) –100 dB Kopfhörerausgang Maximaler Ausgangspegel bei 32 Ω 5 Vrms Ausgangsimpedanz <100Ω Allgemein Netzspannung 110–120V or 220–240V, 50–60Hz Leistungsaufnahme (maximal) 1,5 kW (Wärmeabgabe ca. 5200 BTU/Stunde) Leistungsaufnahme (Leerlauf, typisch) 90 W (Wärmeabgabe ca. 340 BTU/Stunde) Leistungsaufnahme (Standby) <0,5 W Abmessungen B x T (einschließlich Lautsprecherterminals) x H (einschließlich Füße) 433 x 425 x 171 mm Gewicht (netto) 16,5 kg Gewicht (mit Verpackung) 19,8 kg Mitgeliefertes Zubehör Netzkabel Fernbedienung mit 2 Batterien vom Typ AAA Manuell DAB/UKW-Antenne 3 WLAN/Bluetooth-Antennen Kalibrierungs-Mikrofon USB-Kabel Fehler und Auslassungen vorbehalten HINWEIS: Alle angegebenen Werte sind typisch, sofern nicht anders angegeben. AVR11DE-42 Weltweite Garantie Hiermit haben Sie in den ersten fünf Jahren nach dem Kauf Anspruch auf eine kostenlose Reparatur Ihres Geräts, vorausgesetzt, Sie haben es ursprünglich bei einem autorisierten Arcam-Händler erworben. Der Arcam-Fachhändler führt den Kundenservice nach Vertragsschluss durch. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch Unfall, falsche Nutzung, Verschleiß, Vernachlässigung oder unzulässige Veränderungen bzw. Reparaturen entstehen. Außerdem wird keinerlei Verantwortung für Schäden oder Verlust des Gerätes während des Transports zum oder vom Garantienehmer übernommen. Die Garantie umfasst Folgendes: Teile (ausgenommen Laufwerke) und Arbeitskosten für fünf Jahre ab Kaufdatum (siehe unten für zusätzliche Bedingungen). Nach fünf Jahren müssen Sie sowohl Teile als auch Arbeitskosten bezahlen. Laufwerke (jeder Art) unterliegen dieser Garantie für drei Jahre ab Kaufdatum. Die Garantie deckt zu keinem Zeitpunkt den Austausch von Batterien/Akkus ab. Versandkosten werden nicht übernommen. Inanspruchnahme der Garantie Das Gerät sollte in der Originalverpackung an den Händler zurückgegeben werden, bei dem es erworben wurde. Der Versand muss frei Haus durch einen angesehenen Kurier erfolgen – nicht mit der Post. Da keine Verantwortung für Schäden oder Verlust während des Transports zum Händler oder Distributor übernommen wird, sollten Sie das Gerät entsprechend versichern. Weitere Informationen zu Arcam erhalten Sie unter luxurysupport@harman.com. Probleme? Kann Ihr Arcam-Händler Fragen zu diesem oder einem anderen Arcam-Produkt nicht beantworten, wenden Sie sich an den Arcam-Kundendienst, und wir versuchen unser Möglichstes, um Ihnen zu helfen. Online-Registrierung Sie können Ihr Produkt online auf www.arcam.co.uk registrieren.HANDLEIDING
