BEDIENUNGSANLEITUNG WH100 AVer

User Manual | 使用手册 | Bedienungsanleitung

Sender HDMI-auf-USB-A- Kabel

Empfänger HDMI-auf-USB-A- Kabel

1. HDMI
2. Paar-/Reset-Loch
3. USB-A zur Stromversorgung

Empfänger

1. HDMI
2. Paar-/Reset-Loch
3. USB-A zur Stromversorgung

Unterstützte AVer-Geräte

Flexibler Arm-Visualisierer

Mechanischer Arm-Visualisierer

F17+

M70W

F50+

M90UHD

Bildschirmspiegelung

1. Schließen Sie den Empfänger an.

Schließen Sie den Empfänger an Ihren Monitor und die Stromquelle an (5 V/1 A-Netzteil nicht im Lieferumfang enthalten).

2. Schließen Sie den Sender an.

Schließen Sie den Sender an Ihren Computer oder Visualizer (Dokumentenkamera) und die Stromquelle an. Der Sender kann über den Computer oder Visualizer mit Strom versorgt werden.

3. Beginnen Sie mit der Spiegelung.

Die Spiegelung startet nach einigen Sekunden automatisch. Trennen Sie den Sender vom Stromnetz, um den Vorgang zu beenden, und schließen Sie ihn erneut an, um ihn neu zu starten. Sollte die Spiegelung nicht starten, lesen Sie .

Aufmerksamkeit!

Der WH100 kann bei längerem Gebrauch heiß werden. Um Verbrennungen zu vermeiden, schalten Sie Ihren Computer oder Visualizer aus, um die Bildschirmspiegelung zu beenden, bevor Sie Kabel abziehen. Warten Sie, bis die Kabel abgekühlt sind, bevor Sie sie anfassen.

Koppeln Sie Sender und Empfänger erneut

1. Schließen Sie den Empfänger an.

Schließen Sie den Empfänger an Ihren Monitor und die Stromquelle an (5 V/1 A-Netzteil nicht im Lieferumfang enthalten).

2. Aktivieren Sie den

Kopplungsmodus für den Empfänger.

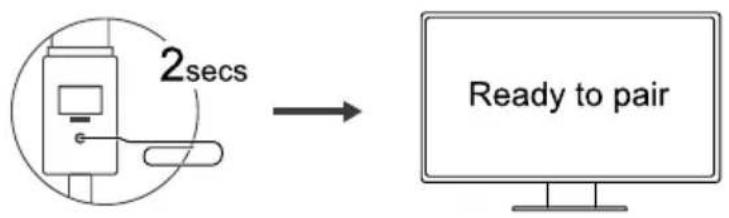

Führen Sie eine Büroklammer in die Öffnung zum Koppeln/Zurücksetzen ein, drücken Sie sie hinein und halten Sie sie 2 Sekunden lang gedrückt, bis auf dem Monitor die Meldung „Zum Koppeln mit dem Sender die Öffnung loslassen“ erscheint. Lassen Sie die Öffnung dann los. Auf dem Monitor erscheint dann die Meldung „Bereit zum Koppeln“.


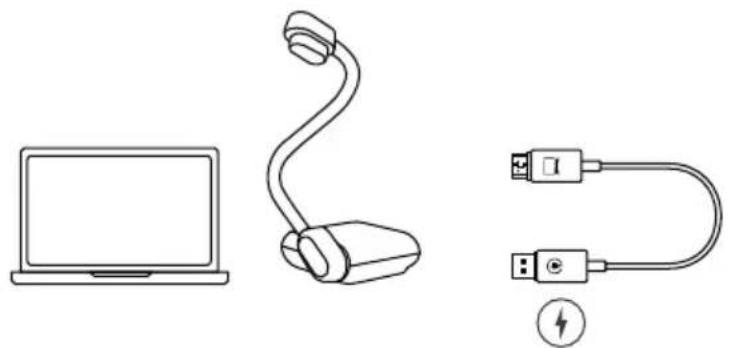

3. Schließen Sie den Sender an.

Schließen Sie den Sender an Ihren Computer oder Visualizer (Dokumentenkamera) und die Stromquelle an. Der Sender kann über den Computer oder Visualizer mit Strom versorgt werden.

4. Koppeln Sie den Sender erneut.

Führen Sie eine Büroklammer in die Öffnung zum Koppeln/Zurücksetzen ein, drücken Sie sie hinein und halten Sie sie 5 Sekunden lang gedrückt, bis das Licht erlischt und die Kopplung abgeschlossen ist.

5secs

Das erneute Pairing funktioniert nicht?

Sender und Empfänger sind werkseitig gekoppelt und sofort einsatzbereit. Wenn Sie Kabel aus verschiedenen Boxen verwenden und das erneute Pairing nicht funktioniert, versuchen Sie, die Kabel zurückzusetzen:

1. Lassen Sie Sender und Empfänger mit ihren jeweiligen Geräten und Stromquellen verbunden.
2. Sender: Stecken Sie eine Büroklammer in die Pairing-/Reset-Öffnung, drücken Sie hinein und halten Sie sie 20 Sekunden lang gedrückt, um den Sender zurückzusetzen.
   Empfänger: Stecken Sie eine Büroklammer in die Pairing-/Reset-Öffnung, drücken Sie hinein und halten Sie sie 10 Sekunden lang gedrückt, um den Empfänger zurückzusetzen.
3. Versuchen Sie die Kopplung erneut.

Technische Daten

Sender & Empfänger

Antenne 1T1R (an Bord)
Konnektivität WLAN 5 GHz
Schnittstelle	HDMI
Ausgabeauflösung Bis zu 1080p 60Hz
HDCP-Unterstützung	HDCP 1.4
Netzwerk	IEEE 802.11n
Bildschirm spiegeln/erweitern	Ja
Latenz	40-60 msDer Grad der Netzwerkstörungen kann die Latenzleistung beeinträchtigen.
Übertragungsdistanz	Bis zu 30 m
Steckertyp	Sender: HDMI x1, USB-A x1Empfänger: HDMI x1, USB-A x1
Leistungsaufnahme	5 V/0,5 A (5 V/1 A USB-Adapter empfohlen)
Dimension 677 mm * 18 mm * 6 mm
Nettogewicht 50 g

Umweltanforderungen

Betriebstemperaturbedingungen	Das Produkt ist für einen kontinuierlichen, zuverlässigen Betrieb bei Umgebungstemperaturen von 0 °C bis +35 °C geeignet.
Temperaturbedingungen außerhalb des Betriebs	Bei der Wiederherstellung der Betriebstemperatur nach Lagerung bei Temperaturen im Bereich von -20 °C bis +70 °C kommt es weder zu einer Beschädigung der Baugruppen noch zu einer Beeinträchtigung der Betriebsleistung.
Luftfeuchtigkeitsbedingungen im Betrieb	Das Produkt kann bei einer relativen Luftfeuchtigkeit im Bereich zwischen 10 % und 90 % (nicht kondensierend) dauerhaft

	zuverlässig betrieben werden.
Luftfeuchtigkeit außerhalb des Betriebs	Das Produkt wird weder beschädigt noch verschlechtert sich die Leistung, wenn es einer relativen Luftfeuchtigkeit zwischen 5 % und 90 % (nicht kondensierend) ausgesetzt wird.

Zertifizierungsanforderungen

EMV/Sicherheit CE, NCC
Sonstiges RoHS, REACH, WEEE

Änderungen der Spezifikationen ohne vorherige Ankündigung vorbehalten.
