产品类型	无线HDMI收发器套件
品牌	AVer
型号	WH100
连接方式	5 GHz Wi-Fi (IEEE 802.11n)
接口	HDMI (输入/输出)
输出分辨率	最高1080p 60Hz
HDCP支持	HDCP 1.4
传输距离	开阔环境下最远30米
延迟	40至60毫秒（取决于网络干扰）
显示模式	镜像或扩展屏幕
天线	内置1T1R
供电	5V/0.5A（推荐5V/1A USB适配器），通过USB-A端口
尺寸（发射器/接收器）	677 x 18 x 6毫米
净重（每个线缆）	50克
工作温度	0°C至+35°C
存储温度	-20°C至+70°C
工作湿度	10%至90%（无冷凝）
认证	CE, NCC, RoHS, REACH, DEEE
兼容性	AVer实物展台F17+, M70W, F50+, M90UHD及其他HDMI信号源
包装内容	发射器、接收器、快速入门指南
维护与清洁	清洁前拔掉电源；使用柔软的干布
安全	长时间使用可能发热；拔掉前请关闭
可维修性	无可更换零件；可通过配对孔重置

常见问题 - WH100 AVer

如何配对WH100的发射器和接收器？

首先将接收器连接到显示器和电源。用回形针按住接收器的配对/重置孔2秒钟，直到显示器显示提示信息。然后将发射器连接到计算机或展台，用回形针按住其孔5秒钟，直到指示灯熄灭。

WH100的最大传输距离是多少？

开阔环境下传输距离可达30米，但可能因障碍物和网络干扰而缩短。

WH100是否兼容所有AVer展台？

它兼容F17+、M70W、F50+和M90UHD型号，以及任何具有HDMI输出的设备。

如果镜像功能无法启动怎么办？

检查发射器和接收器是否已正确供电和配对。拔掉发射器再重新插入以重启。如果问题仍然存在，尝试重置两个线缆（参见重置FAQ）。

如何重置发射器和接收器？

保持两个线缆连接到各自的信号源。用回形针按住发射器孔20秒，接收器孔10秒。松开，然后尝试重新配对。

WH100的视频延迟是多少？

延迟在40至60毫秒之间，适合大多数演示。网络干扰可能会增加延迟。

我可以在笔记本电脑上使用WH100吗？

可以，将发射器连接到计算机的HDMI端口，并通过USB端口供电。计算机需支持HDMI输出。

WH100会发热吗？

是的，长时间使用时机身可能发热。在拔掉线缆前关闭计算机或展台以停止传输，并等待冷却。

WH100支持的最高分辨率是多少？

它支持最高1080p 60Hz分辨率，并支持HDCP 1.4。

如何清洁WH100？

清洁前先拔掉线缆。使用柔软干布擦拭表面。请勿使用化学或研磨性清洁剂。

用户手册 WH100 AVer

取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

發射器 (HDMI 轉 USB-A 連接線)

接收器 (HDMI 轉 USB-A 連接線)

1. HDM I
2. 配對 / 重設孔
3. US B-A 供電用

接收器

1. HDM I
2. 配對 / 重設孔
3. US B-A 供電用

支援的 AVer 装置

鵝頸式實物（投）攝影機

機械式實物（投）攝影機

F17+

M70W

F50+

M90UHD

螢幕鏡像

1. 連接接收器。

將接收器插入螢幕並接上電源 (需 5V/1A 電源轉接器)。

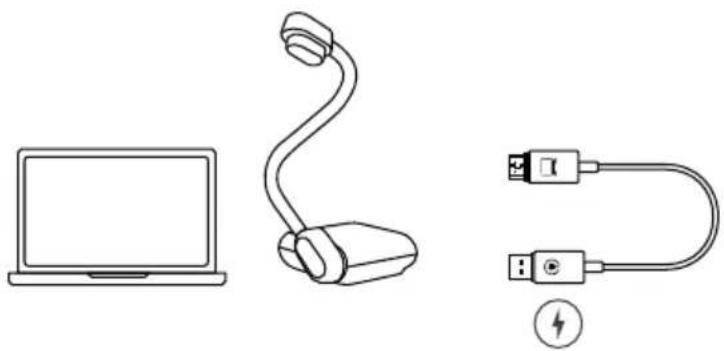

將發射器插入電腦或實物攝影機並接上電源。發射器可透過電腦或實物攝影機供電。

鏡像會在幾秒後自動開始。拔下發射器即可停止，再插回去即可重新開始。若鏡像沒有自動開始，請參閱 <重新配對發射器與接收器>。

注意！

WH100 長時間使用可能會發熱。若需拔除連接線，請務必先關閉電腦或實物攝影機以停止螢幕鏡像，待連接線溫度下降後再操作，避免燙傷。

重新配對發射器與接收器

1. 連接接收器。

將接收器插入螢幕並接上電源(需 5V/1A 電源轉接器)。

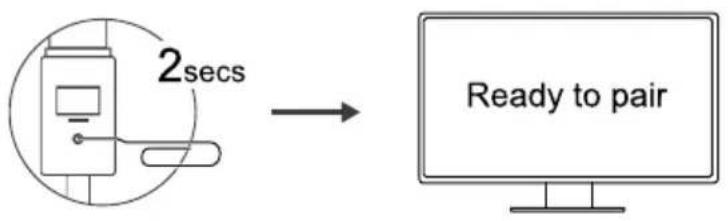

將迴紋針插入配對/重設孔，按住 2 秒直到螢幕顯示「放開按鈕以便與發射器配對」(Release the hole to pair with transmitter)。接著螢幕會顯示「準備配對」(Ready to pair)。

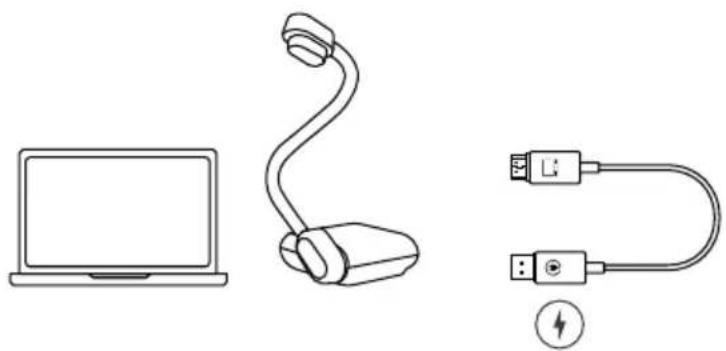

將發射器插入電腦或實物攝影機並接上電源。發射器可透過電腦或實物攝影機供電。

將迴紋針插入配對/重設孔，按住 5 秒直到重設孔燈號熄滅以完成配對。

無法重新配對？

您的發射器與接收器在出廠時已預先配對，開箱即可使用。若您混合使用不同盒裝的連接線，且無法重新配對，請嘗試重設連接線：

1. 確保發射器與接收器已連接至各自的裝置與電源。

2. 發射器：將迴紋針插入配對/重設孔，按住 20 秒可重設。

接收器：將迴紋針插入配對/重設孔，按住 10 秒可重設。

1. 再次重新配對。

規格

發射器與接收器

天線 1T1R (已搭載)
無線網路	Wi-Fi 5 Ghz
介面	HDMI
輸出解析度 最高 1080p 60Hz
HDCP 支援	HDCP 1.4
網路 IEEE 802.11n
螢幕鏡像 / 延伸 有
延遲 40-60ms	實際延遲時間可能因網路干擾而有所不同。
傳輸距離 最遠 30m
連接埠類型	發射器: HDMI x1、USB-A x1接收器: HDMI x1、USB-A x1
電源輸入	5V/0.5A (建議使用 5V / 1A USB 變壓器)
尺寸 677mm*18mm*6mm
淨重 50g

環境需求

操作溫度條件	本產品可在環境溫度0°C至+35°C之間持續穩定運作。
非操作溫度條件	產品零組件在經過-20°C至+70°C的儲存溫度範圍後,恢復至操作溫度時,不會受損或影響操作效能。
操作濕度條件	本產品可在相對濕度10%至90%(不凝結)範圍內持續穩定運作。
非操作濕度條件	產品在經歷相對濕度5%至90%(不凝結)的環境後,不會受損或影響效能。

法規需求

EMC/安全認證 CE, NCC
Other RoHS, REACH, WEEE

規格如有變更，恕不另行通知。
