Tipo de producto	Kit transmisor-receptor HDMI inalámbrico
Marca	AVer
Modelo	WH100
Conectividad	Wi-Fi 5 GHz (IEEE 802.11n)
Interfaz	HDMI (entrada/salida)
Resolución de salida	Hasta 1080p 60 Hz
Soporte HDCP	HDCP 1.4
Distancia de transmisión	Hasta 30 metros en espacio abierto
Latencia	40 a 60 ms (según interferencias de red)
Modos de visualización	Duplicar o extender pantalla
Antena	1T1R integrada
Alimentación	5 V / 0,5 A (adaptador USB 5 V/1 A recomendado) mediante puerto USB-A
Dimensiones (transmisor/receptor)	677 x 18 x 6 mm
Peso neto (cada cable)	50 g
Temperatura de funcionamiento	0°C a +35°C
Temperatura de almacenamiento	-20°C a +70°C
Humedad de funcionamiento	10% a 90% sin condensación
Certificaciones	CE, NCC, RoHS, REACH, RAEE
Compatibilidad	Visualizadores AVer F17+, M70W, F50+, M90UHD y otras fuentes HDMI
Contenido del embalaje	Transmisor, receptor, guía de inicio rápido
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave seco
Seguridad	Puede calentarse con uso prolongado; apagar antes de desconectar
Reparabilidad	Piezas no disponibles; reinicio posible mediante orificio de emparejamiento

Preguntas frecuentes - WH100 AVer

¿Cómo emparejar el transmisor y el receptor del WH100?

Conecte primero el receptor a su monitor y a una fuente de alimentación. Introduzca un clip en el orificio de emparejamiento/reinicio del receptor durante 2 segundos hasta que el monitor muestre el mensaje. Luego conecte el transmisor a la computadora o al visualizador e introduzca el clip en su orificio durante 5 segundos hasta que el indicador se apague.

¿Cuál es el alcance máximo del WH100?

La distancia de transmisión puede alcanzar hasta 30 metros en espacio abierto, pero puede reducirse por obstáculos e interferencias de red.

¿El WH100 es compatible con todos los visualizadores AVer?

Es compatible con los modelos F17+, M70W, F50+ y M90UHD, así como con cualquier dispositivo que tenga una salida HDMI.

¿Qué hacer si no se inicia la duplicación?

Verifique que el transmisor y el receptor estén correctamente alimentados y emparejados. Desconecte y vuelva a conectar el transmisor para reiniciar. Si el problema persiste, intente reiniciar ambos cables (consulte la FAQ sobre reinicio).

¿Cómo reiniciar el transmisor y el receptor?

Mantenga ambos cables conectados a sus fuentes. Introduzca un clip en el orificio del transmisor durante 20 segundos y en el del receptor durante 10 segundos. Suelte, luego intente un nuevo emparejamiento.

¿Cuál es la latencia de video del WH100?

La latencia está entre 40 y 60 ms, lo que es adecuado para la mayoría de las presentaciones. Las interferencias de red pueden aumentar este retardo.

¿Puedo usar el WH100 con una computadora portátil?

Sí, conecte el transmisor al puerto HDMI de la computadora y aliméntelo mediante un puerto USB. La computadora debe admitir la salida HDMI.

¿El WH100 se calienta?

Sí, con uso prolongado, la carcasa puede calentarse. Apague la computadora o el visualizador para detener la transmisión antes de desconectar los cables y espere a que se enfríen.

¿Qué resolución máxima admite el WH100?

Admite una resolución de hasta 1080p a 60 Hz con HDCP 1.4.

¿Cómo limpiar el WH100?

Desconecte los cables antes de cualquier limpieza. Use un paño suave y seco para limpiar la superficie. No use productos químicos ni abrasivos.

MANUAL DE USUARIO WH100 AVer

Contenido del paquete

Transmisor Cable HDMI a USB-A

Receptor Cable HDMI a USB-A

Guía de inicio rápido

Información de las piezas

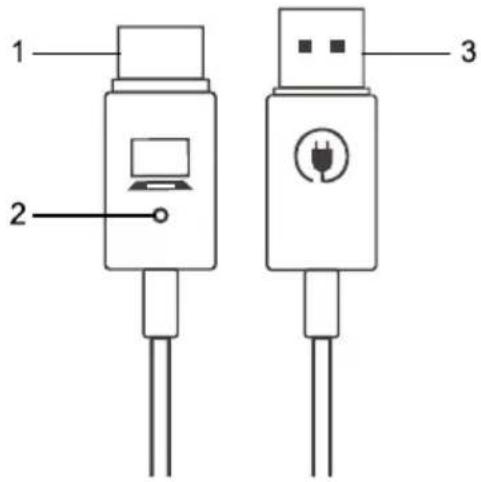

Transmisor

1. HDMI
2. Agujero de par/reinicio
3. USB-A para fuente de alimentación

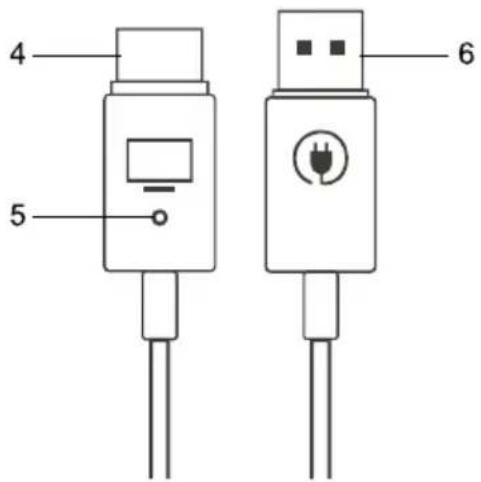

Receptor

1. HDMI
2. Agujero de par/reinicio
3. USB-A para fuente de alimentación

Dispositivos AVer compatibles

Visualizador de brazo flexible

Visualizador de brazo mecánico

F17+

M70W

F50+

M90UHD

Duplicación de pantalla

Conecte el receptor a su monitor y a la fuente de alimentación (adaptador de alimentación de 5 V/1 A no incluido).

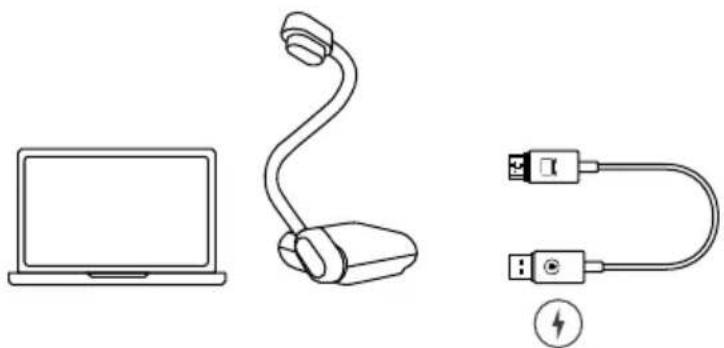

Conecte el transmisor a su computadora o visualizador (cámara de documentos) y a la fuente de alimentación. El transmisor puede alimentarse a través de la computadora o el visualizador.

La duplicación se inicia automáticamente después de unos segundos. Desconecte el transmisor para detenerlo y vuelva a conectarlo para reiniciarlo. Si la duplicación no se inicia, consulte .

¡Atención!

El WH100 puede calentarse con el uso prolongado. Para evitar quemaduras, apague el ordenador o el visualizador para detener la duplicación de pantalla antes de desconectar los cables. Espere a que los cables se enfríen antes de manipularlos.

Vuelva a emparejar el transmisor y el receptor

Conecte el receptor a su monitor y a la fuente de alimentación (adaptador de alimentación de 5 V/1 A no incluido).

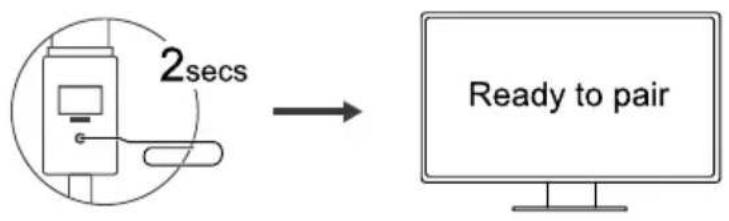

2. Active el modo de emparejamiento para el receptor.

Inserte un clip en el orificio de emparejamiento/reinicio, manténgalo presionado durante 2 segundos hasta que el monitor muestre "Suelte el orificio para emparejar con el transmisor". Luego, suéltelo. El monitor mostrará "Listo para emparejar".

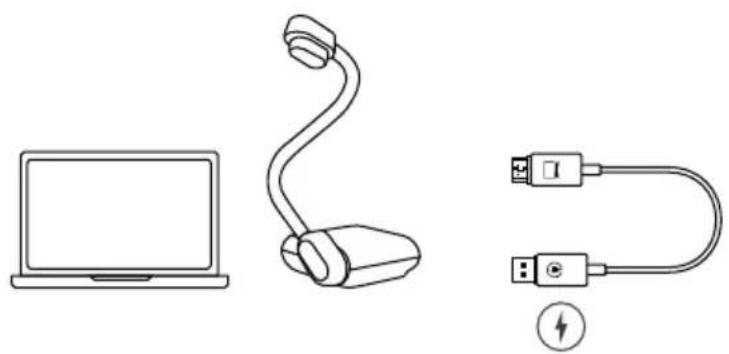

Conecte el transmisor a su computadora o visualizador (cámara de documentos) y a la fuente de alimentación. El transmisor puede alimentarse a través de la computadora o el visualizador.

4. Vuelva a emparejar el transmisor.

Inserte un clip en el orificio de emparejamiento/reinicio, presione y mantenga presionado durante 5 segundos hasta que la luz se apague para completar el emparejamiento.

¿El re-emparejamiento no funciona?

El transmisor y el receptor vienen emparejados de fábrica y listos para usar. Si mezclas cables de diferentes cajas y no funciona, intenta reiniciarlos:

1. Mantenga el transmisor y el receptor conectados a sus respectivos dispositivos y fuentes de alimentación.
2. Transmisor: Inserte un clip en el orificio de emparejamiento/reinicio, presione y mantenga presionado durante 20 segundos para reiniciar.
   Receptor: Inserte un clip en el orificio de emparejamiento/reinicio, presione y mantenga presionado durante 10 segundos para reiniciar.
3. Intente volver a realizar el emparejamiento.

Especificaciones

Transmisor y receptor

Antena 1T1R (a bordo)
Conectividad	Wi-Fi 5 GHz
Interfaz	HDMI
Resolución de salida	Hasta 1080p 60Hz
Compatibilidad con HDCP	HDCP 1.4
Red IEEE 802.11n
Duplicar/Extender pantalla	Sí
Estado latente	40-60 msEl nivel de interferencia de la red puede afectar el rendimiento de la latencia.
Distancia de transmisión Hasta 30 m
Tipo de conector	Transmisor: HDMI x1, USB-A x1Receptor: HDMI x1, USB-A x1
Entrada de potencia	5 V/0,5 A (se recomienda un adaptador USB de 5 V/1 A)
Dimensión 677 mm x 18 mm x 6 mm
Peso neto	50 gramos

Requisitos ambientales

Condiciones de temperatura de funcionamiento	El producto es capaz de funcionar de forma continua y fiable cuando funciona a una temperatura ambiente de 0 °C a +35 °C.
Condiciones de temperatura no operativas	Ni los subconjuntos se dañan ni el rendimiento operativo se degrada cuando se restauran a la temperatura de funcionamiento después de la exposición a una temperatura de almacenamiento en el rango de -20 °C a +70 °C.
Condiciones de humedad de funcionamiento	El producto es capaz de funcionar de forma continua y confiable cuando se lo somete a una humedad relativa en el rango de 10% y 90% sin condensación.
Condiciones de humedad fuera de funcionamiento	El producto no debe dañarse ni su rendimiento debe degradarse después de la exposición a una humedad relativa que oscila entre el 5 % y el 90 % sin condensación.

Requisitos de certificación

EMC/Seguridad CE, NCC
Otros RoHS, REACH, WEEE

Las especificaciones están sujetas a cambios sin previo aviso.
