BEDIENUNGSANLEITUNG CyberCore XPG

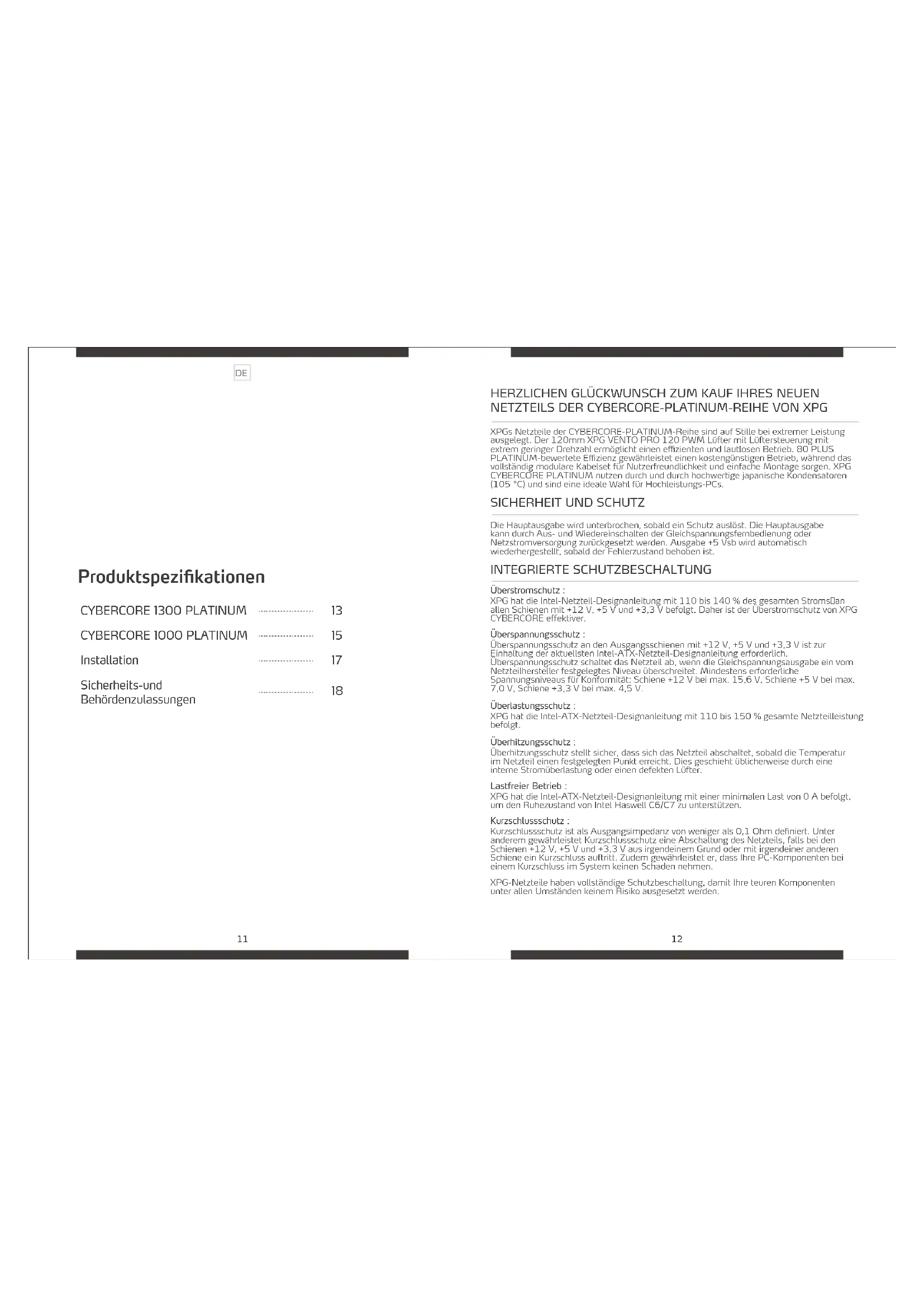

Produktspezifikationen HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES NEUEN

NETZTEILS DER CYBERCORE-PLATINUM-REIHE VON XPG

XPGs Netzteile der CYBERCORE-PLATINUM-Reihe sind auf Stille bei extremer Leistung ausgelegt. Der 120mm XPG VENTO PRO 120 PWM Lüfter mit Lüftersteuerung mit extrem geringer Drehzahl ermöglicht einen effizienten und lautlosen Betrieb. 80 PLUS PLATINUM-bewertete Effizienz gewährleistet einen kostengünstigen Betrieb, während das vollständig modulare Kabelset für Nutzerfreundlichkeit und einfache Montage sorgen. XPG CYBERCORE PLATINUM nutzen durch und durch hochwertige japanische Kondensatoren (105 °C) und sind eine ideale Wahl für Hochleistungs-PCs.

SICHERHEIT UND SCHUTZ

Die Hauptausgabe wird unterbrochen, sobald ein Schutz auslöst. Die Hauptausgabe kann durch Aus- und Wiedereinschalten der Gleichspannungsfernbedienung oder Netzstromversorgung zurückgesetzt werden. Ausgabe +5 Vsb wird automatisch wiederhergestellt, sobald der Fehlerzustand behoben ist. INTEGRIERTE SCHUTZBESCHALTUNG Überstromschutz : XPG hat die Intel-Netzteil-Designanleitung mit 110 bis 140 % des gesamten Stromsan allen Schienen mit +12 V, +5 V und +3,3 V befolgt. Daher ist der Überstromschutz von XPG CYBERCORE effektiver. Überspannungsschutz : Überspannungsschutz an den Ausgangsschienen mit +12 V, +5 V und +3,3 V ist zur Einhaltung der aktuellsten Intel-ATX-Netzteil-Designanleitung erforderlich. Überspannungsschutz schaltet das Netzteil ab, wenn die Gleichspannungsausgabe ein vom Netzteilhersteller festgelegtes Niveau überschreitet. Mindestens erforderliche Spannungsniveaus für Konformität: Schiene +12 V bei max. 15,6 V, Schiene +5 V bei max. 7,0 V, Schiene +3,3 V bei max. 4,5 V. Überlastungsschutz : XPG hat die Intel-ATX-Netzteil-Designanleitung mit 110 bis 150 % gesamte Netzteilleistung befolgt. Überhitzungsschutz : Überhitzungsschutz stellt sicher, dass sich das Netzteil abschaltet, sobald die Temperatur im Netzteil einen festgelegten Punkt erreicht. Dies geschieht üblicherweise durch eine interne Stromüberlastung oder einen defekten Lüfter. Lastfreier Betrieb : XPG hat die Intel-ATX-Netzteil-Designanleitung mit einer minimalen Last von 0 A befolgt, um den Ruhezustand von Intel Haswell C6/C7 zu unterstützen. Kurzschlussschutz : Kurzschlussschutz ist als Ausgangsimpedanz von weniger als 0,1 Ohm definiert. Unter anderem gewährleistet Kurzschlussschutz eine Abschaltung des Netzteils, falls bei den Schienen +12 V, +5 V und +3,3 V aus irgendeinem Grund oder mit irgendeiner anderen Schiene ein Kurzschluss auftritt. Zudem gewährleistet er, dass Ihre PC-Komponenten bei einem Kurzschluss im System keinen Schaden nehmen. XPG-Netzteile haben vollständige Schutzbeschaltung, damit Ihre teuren Komponenten unter allen Umständen keinem Risiko ausgesetzt werden. 1211Gleichspannungskabelauflistung Technische Daten und Sicherheitshinweise Netzteil-Lüfterkurve

• XPG CYBERCORE PLATINUM Netzteil

• Wechselspannungskabel x 1

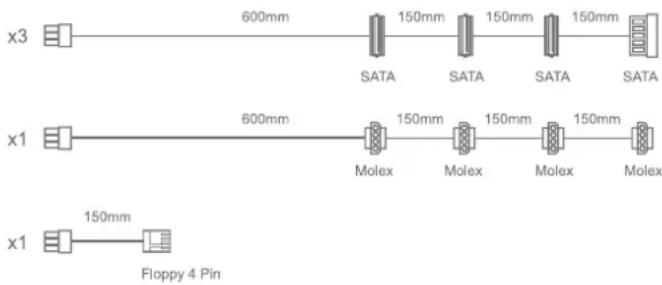

• Set modularer Gleichspannungskabel

• Aufbewahrungstasche für modulare Gleichspannungskabel x 1

• Bedienungsanleitung Modellnummer Wechselspannungseingang Gleichspannungsausgang Ausgangsstrom Ausgangsleistung Kontinuierliche Leistung gesamt +5Vsb

• XPG CYBERCORE PLATINUM Netzteil

• Wechselspannungskabel x 1

• Set modularer Gleichspannungskabel

• Aufbewahrungstasche für modulare Gleichspannungskabel x 1

SICHERHEITS- UND BEHÖRDENZULASSUNGEN

Schalten Sie den Netzschalter aus, wenn Sie das Netzteil tauschen. Installieren Sie Ihr XPG-Netzteil im richtigen Bereich. Installieren Sie das Netzteil mit einem Schraubendreher. Schließen Sie den Stecker des modularen Kabels (18 + 10 Pins) an die modulare Netzteilbuchse an. Verbinden Sie den MB-Stecker (20 + 4 Pins) mit der 24-poligen Buchse am Motherboard Schließen Sie den 8-poligen CPU-Stecker des modularen Kabels an die modulare CPU-Strombuchse an. Verbinden Sie bei Bedarf den 8- oder 4-poligen CPU-Stecker mit dem CPU-Stroman- schluss am MB. Schließen Sie bei Bedarf den 8-poligen PCI-E-Stecker des modularen Kabels an die modulare VGA-Strombuchse an. Verbinden Sie bei Bedarf den PCI-E-2.0-Grafikkartenstecker (6 + 2 Pins) mit der 6- oder 8-poligen Buchse an der VGA-Karte. Schließen Sie bei Bedarf den 6-poligen Stecker des modularen Kabels an die modulare SATA- oder Molex-Strombuchse an. Verbinden Sie bei Bedarf die SATA- oder Molex-Stecker mit allen Peripheriegeräten. Schalten Sie den Hauptschalter ein, sobald Sie die Systeminstallation abgeschlossen haben.

Stellen Sie sicher, dass das Netzkabel richtig an Ihren PC angeschlossen ist. Prüfen Sie, ob die Stromquelle eingeschaltet ist. Prüfen Sie, ob der Ein-/Ausschalter an der Rückblende des Netzteils auf die Position „I“ (eingeschaltet) eingestellt ist. Vergewissern Sie sich, dass MB-, CPU- und Stromanschlüsse richtig am Motherboard angeschlossen sind. Falls weiterhin Probleme beim Einschalten Ihres PCs auftreten, wenden Sie sich bitte an ADATAs technischen Support, den Kundendienst oder Ihren örtlichen Händler.

Falls sich Ihr System nach Installation des Netzteils nicht einschaltet, befolgen Sie die nachstehende Anleitung zur Fehlerbehebung: GARANTIEDAUER Das Garantieetikett wurde verändert, beschädigt oder fehlt. Produktseriennummer stimmt nicht mit unserem ursprünglichen System überein. Produkte wurden bei einem unautorisierten Händler erworben. Schäden aufgrund von Naturkatastrophen. Missbrauch bzw. Verwendung unter Nichtbeachtung der Bedienungsanweisungen.

ADATA Technology Co., Ltd. bietet eine 10 Jahre Garantiedauer für dieses Produkt, sofern nicht von regionalen Gesetzen und Vorschriften anders verlangt. GARANTIEBESCHRÄNKUNG Diese eingeschränkte Garantie deckt nur Reparaturen oder Auswechslungen von durch ADATA Technology Co., Ltd. und seine autorisierten Partner ab. Bitte beachten Sie, dass ADATA für die Bereitstellung kostenloser Reparaturen verantwortlich ist, mit folgenden Ausnahmen:

IMPORTANT SAFETY INFORMATION

Öffnen Sie NIEMALS das Netzteil, versuchen Sie unter keinen Umständen, das Netzteil zu reparieren. Dies ist aufgrund der hohen Spannung im Inneren extrem gefährlich. Stecken Sie KEINE Gegenstände in das Lüftergitter oder den Belüftungsbereich des Netzteils. Platzieren Sie NICHTS vor dem Lüfter oder Belüftungsbereich des Netzteils, das den Luftstrom blockieren oder einschränken könnte. Verwenden Sie NUR die mit dem Netzteil gelieferten modularen Kabel. Verwenden Sie KEINE Drittanbieterkabel oder Verlängerungskabel mit diesem Gerät. Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Platzieren Sie das Netzteil nicht an einem Ort, an dem es feucht werden könnte. Das Netzteil ist für den Einbau in einem Computer vorgesehen. Es eignet sich nicht für externe Nutzung oder eine Nutzung im Freien. Bei Nichteinhaltung der Herstelleranweisungen und/oder Sicherheitshinweise erlöschen umgehend sämtliche Garantien und Gewährleistungen ONLINE-KUNDENDIENST

Bei häufig gestellten Fragen finden Sie zusätzliche Informationen und Serviceanweisun- gen auf der Produktseite unter www.xpg.com TP TC 004/2011, TP TC 020/2011, TP CU 037/2016 Behörde
