Produkttyp	Internes Solid-State-Laufwerk (SSD)
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen3x4 (NVMe 1.3)
Kapazität	Verfügbar in 250GB, 500GB, 1TB, 2TB
Lesegeschwindigkeit	Bis zu 2.400 MB/s
Schreibgeschwindigkeit	Bis zu 1.800 MB/s
NAND-Flash	3D NAND
Controller	Eigener XPG-Controller
Abmessungen (L x B x H)	80,0 mm x 22,0 mm x 2,15 mm
Gewicht	8,5 g
Betriebsspannung	3,3V ±5%
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Stoßfestigkeit	1500 G / 0,5 ms
Vibrationsfestigkeit	20 G (20-2000 Hz)
MTBF (mittlere Betriebsdauer zwischen Ausfällen)	2.000.000 Stunden
Garantie	5 Jahre eingeschränkt
Kompatibilität	Desktop-PC, Laptop-PC, PlayStation 5
Unterstützte Betriebssysteme	Windows, macOS, Linux, PS5
Wartung	Keine Wartung erforderlich; Firmware auf dem neuesten Stand halten
Erforderliche Installationswerkzeuge	Kreuzschlitzschraubendreher (3,5 mm für Gehäuse, 1,85-1,98 mm für M.2-Schraube)
Packungsinhalt	XPG ATOM 50 SSD, Montageschraube, Benutzerhandbuch

Häufig gestellte Fragen - ATOM 50 XPG

Was ist die XPG ATOM 50 SSD?

Die XPG ATOM 50 ist eine M.2 NVMe PCIe Gen3x4 SSD für Hochgeschwindigkeitsspeicher in PCs, Laptops und PlayStation 5-Konsolen.

Ist die ATOM 50 mit PlayStation 5 kompatibel?

Ja, die ATOM 50 unterstützt die PS5 M.2-Erweiterung. Stellen Sie sicher, dass Sie die neueste PS5-Software haben, und befolgen Sie die Installationsanleitung im Handbuch.

Welchen Schraubendreher benötige ich für die Installation?

Verwenden Sie einen Standard-Kreuzschlitzschraubendreher (3,5 mm) für das Gehäuse und einen kleineren Kreuzschlitzschraubendreher (1,85-1,98 mm) für die M.2-Schraube.

Wie installiere ich die ATOM 50 in einem Desktop-PC?

Nachdem Sie Daten gesichert und den PC ausgeschaltet haben, entfernen Sie das Gehäuse, lokalisieren Sie den M.2-Steckplatz, richten Sie die SSD-Kerbe aus, setzen Sie sie schräg ein, befestigen Sie sie mit der Schraube und bauen Sie alles wieder zusammen.

Kann ich diese SSD in einem Laptop installieren?

Ja, bei Laptops entfernen Sie die Rückseite, lokalisieren Sie den M.2-Steckplatz, setzen Sie die SSD ein, befestigen Sie sie und setzen Sie die Rückseite wieder auf. Trennen Sie nach Möglichkeit den Akku.

Benötigt die ATOM 50 spezielle Software?

Es ist keine spezielle Software erforderlich, aber es wird empfohlen, die SSD-Firmware über das XPG-Tool zu aktualisieren, um eine optimale Leistung zu erzielen.

Was sind die wichtigsten Spezifikationen der ATOM 50?

Sie verwendet 3D NAND, unterstützt Lesegeschwindigkeiten von bis zu 2.400 MB/s und Schreibgeschwindigkeiten von bis zu 1.800 MB/s, in Kapazitäten von 250 GB bis 2 TB.

Wie befestige ich die SSD nach dem Einsetzen?

Verwenden Sie den kleinen Kreuzschlitzschraubendreher, um die Schraube am Abstandshalter festzuziehen. Ziehen Sie nicht zu fest an, um Schäden zu vermeiden.

Welche Wartung benötigt die SSD?

Die SSD erfordert keine physische Wartung. Überprüfen Sie regelmäßig auf Firmware-Updates und sorgen Sie für ausreichende Kühlung.

Unterstützt die ATOM 50 TRIM?

Ja, das Laufwerk unterstützt den TRIM-Befehl für dauerhafte Leistung auf kompatiblen Betriebssystemen.

BEDIENUNGSANLEITUNG ATOM 50 XPG

PC, Kreuzschraubendreher und XPGs M.2-SSD

*Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4. NETZSCHALTER AUSSCHALTEN UND NETZKABEL TRENNEN

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4. SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6. ZUM ABSCHLIEßen DER INSTALLATION NETZKABEL ANSCHLIEßen UND PC EINSCHALTEN

M.2 SSDのデスクトップパソ

コンへの取り付け方法

PC, Kreuzschraubendreher und XPGs M.2-SSD

*Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

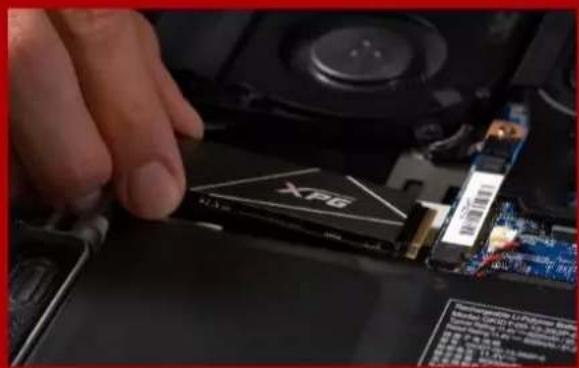

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihremkleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4.SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUM ABSCHLIEßEN DER INSTALLATION NETZKABEL ANSCHLIEßEN UND PC EINSCHALTEN

• XPG M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

ERWEITERUNGSSTECKPLATZ

SEHEN.

ENTSPRECHENDE AUSSPARUNG

AM EINGANG EIN

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

13. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

14. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
