ATOM 40 - SSD XPG - Kostenlose Bedienungsanleitung

Produkttyp	Internes Solid-State-Laufwerk (SSD)
Formfaktor	M.2 2280
Schnittstelle	PCIe NVMe (Gen3 x4)
Verfügbare Kapazitäten	256 GB / 512 GB / 1 TB / 2 TB
Sequenzielle Lesegeschwindigkeit	Bis zu 3.500 MB/s
Sequenzielle Schreibgeschwindigkeit	Bis zu 3.000 MB/s
Zufälliges Lesen (IOPS)	Bis zu 450.000
Zufälliges Schreiben (IOPS)	Bis zu 400.000
Abmessungen (L x B x H)	80,0 x 22,0 x 2,3 mm
Gewicht	Ungefähr 10 g
Stromverbrauch (aktiv)	6 W (typisch)
Stromverbrauch (Leerlauf)	0,1 W (typisch)
Betriebstemperatur	0 °C bis 70 °C
Lagertemperatur	-40 °C bis 85 °C
Stoßfestigkeit	1500 G / 0,5 ms
MTBF	1.500.000 Stunden
Kompatibilität	Laptops, Desktops, PS5 (mit M.2-Steckplatz)
Hauptmerkmale	Hochgeschwindigkeits-NVMe-Leistung, geringer Stromverbrauch, keine beweglichen Teile
Wartung & Reinigung	Keine regelmäßige Wartung erforderlich. Von Staub und Feuchtigkeit fernhalten.
Sicherheitshinweise	Vorsichtig behandeln, elektrostatische Entladung vermeiden. Für ordnungsgemäße Erdung sorgen.
Ersatzteile & Reparierbarkeit	Nicht reparierbar. Keine vom Benutzer austauschbaren Teile.
Garantie	5 Jahre eingeschränkte Garantie

Häufig gestellte Fragen - ATOM 40 XPG

Ist die XPG ATOM 40 mit meinem Laptop kompatibel?

Die XPG ATOM 40 ist eine M.2 NVMe SSD. Sie ist mit jedem Laptop kompatibel, der einen M.2-Steckplatz für PCIe NVMe-Laufwerke hat. Bitte überprüfen Sie das Benutzerhandbuch Ihres Laptops, um den Steckplatztyp und die physischen Abmessungen (M.2 2280) zu bestätigen.

Kann ich die XPG ATOM 40 mit einer PlayStation 5 verwenden?

Ja, die XPG ATOM 40 kann als interner Speichererweiterung für die PS5 verwendet werden, sofern sie die Anforderungen der PS5 erfüllt: M.2 2280 Formfaktor, PCIe Gen4 x4 Schnittstelle und sequenzielle Lesegeschwindigkeit von mindestens 5.500 MB/s (obwohl die ATOM 40 etwas langsamer sein kann, ist sie dennoch für die Spielspeicherung kompatibel). Befolgen Sie die Installationsanleitung im Handbuch.

Muss ich das Laufwerk vor der Verwendung formatieren?

Wenn Sie das Laufwerk in einem neuen PC oder als sekundäres Laufwerk installieren, müssen Sie es möglicherweise initialisieren und formatieren, indem Sie die Datenträgerverwaltung (Windows) oder das Festplattendienstprogramm (macOS) verwenden. Bei der PS5 werden Sie beim ersten Anschließen aufgefordert, das Laufwerk zu formatieren. Sichern Sie immer wichtige Daten, bevor Sie formatieren.

Welche Werkzeuge benötige ich, um die XPG ATOM 40 zu installieren?

Sie benötigen einen Kreuzschlitzschraubendreher: einen Standard-Schraubendreher (3,5 mm) zum Öffnen des Gehäuses und einen kleineren für die M.2-Schraube (1,85-1,98 mm). Es sind keine weiteren Werkzeuge erforderlich.

Wie stelle ich sicher, dass die SSD richtig installiert ist?

Richten Sie die Kerbe der SSD an der Erhebung im M.2-Steckplatz aus und stecken Sie sie in einem Winkel (ca. 30 Grad) ein. Drücken Sie sie vorsichtig hinein, bis sie vollständig sitzt, drücken Sie sie dann herunter und sichern Sie sie mit der Schraube. Das Laufwerk sollte bündig mit dem Motherboard abschließen. Wenden Sie keine Gewalt an.

Was soll ich tun, wenn mein PC die SSD nicht erkennt?

Überprüfen Sie zunächst, ob das Laufwerk vollständig eingesteckt und die Schraube festgezogen ist. Stellen Sie sicher, dass der M.2-Steckplatz im BIOS/UEFI aktiviert ist. Wenn das Laufwerk immer noch nicht erkannt wird, testen Sie es in einem anderen Steckplatz oder PC. Wenn nichts funktioniert, ist das Laufwerk möglicherweise defekt.

Kann ich die XPG ATOM 40 als Boot-Laufwerk verwenden?

Absolut. Die XPG ATOM 40 ist dank ihrer hohen zufälligen Lese-/Schreibgeschwindigkeiten ein ausgezeichnetes Boot-Laufwerk. Um sie als Boot-Laufwerk zu verwenden, installieren Sie sie und installieren Sie dann Ihr Betriebssystem über ein USB-Installationsmedium darauf.

Ist die XPG ATOM 40 mit PCIe Gen3-Steckplätzen kompatibel?

Ja, die XPG ATOM 40 ist abwärtskompatibel mit PCIe Gen3-Steckplätzen. Die Leistung ist jedoch auf Gen3-Geschwindigkeiten begrenzt (bis zu 3.500 MB/s sequenzielles Lesen). Sie funktioniert einwandfrei in Gen3-Systemen.

Wird die XPG ATOM 40 mit einem Kühlkörper geliefert?

Die XPG ATOM 40 wird ohne Kühlkörper geliefert. Für eine optimale thermische Leistung, insbesondere bei intensiven Arbeitslasten, sollten Sie einen nachrüstbaren M.2-Kühlkörper in Betracht ziehen, falls Ihr Motherboard keinen bereitstellt.

Wie kann ich den Zustand meiner XPG ATOM 40 überprüfen?

Sie können die XPG-Software (wie XPG Drive Manager) oder Tools von Drittanbietern wie CrystalDiskInfo verwenden, um den Zustand, die Temperatur und die verbleibende Lebensdauer der SSD zu überwachen. Regelmäßige Gesundheitschecks werden empfohlen.

BEDIENUNGSANLEITUNG ATOM 40 XPG

PC, Kreuzschraubendreher und XPGs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3. IHREN PC ABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4. NETZSCHALTER AUSSCHALTEN UND NETZKABEL TRENNEN

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4. SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6. ZUM ABSCHLIEßen DER INSTALLATION NETZKABEL ANSCHLIEßen UND PC EINSCHALTEN

M.2 SSDのデスクトップパソ

コンへの取り付け方法

PC, Kreuzschraubendreher und XPGs M.2-SSD

*Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

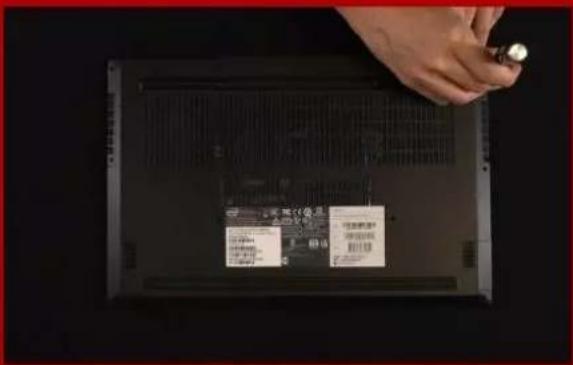

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

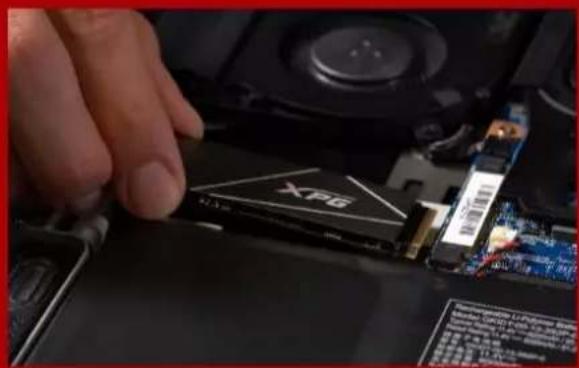

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihremkleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4.SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUM ABSCHLIEßEN DER INSTALLATION NETZKABEL ANSCHLIEßEN UND PC EINSCHALTEN

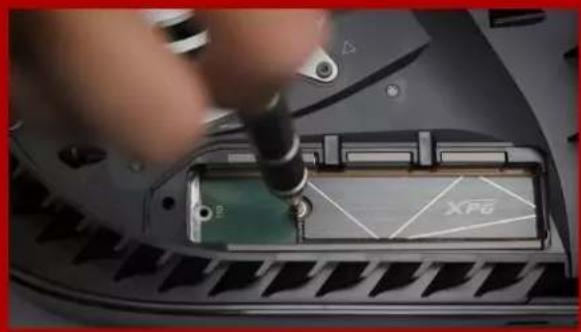

• XPG M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

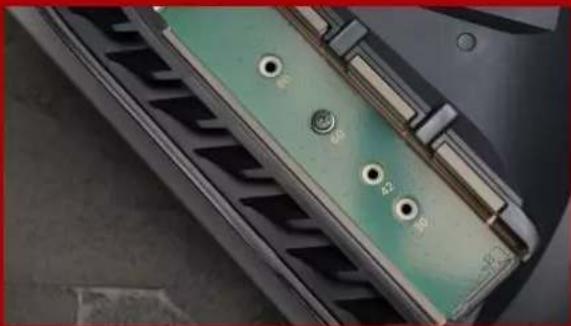

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

ERWEITERUNGSSTECKPLATZ

SEHEN.

ENTSPRECHENDE AUSSPARUNG

AM EINGANG EIN

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

13. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

14. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.

PLAYSTATION5に

M.2 SSDを取り付ける方法
