ATOM 40 - SSD XPG - 免费用户手册

产品类型	内置固态硬盘 (SSD)
外形尺寸	M.2 2280
接口	PCIe NVMe (Gen3 x4)
可用容量	256GB / 512GB / 1TB / 2TB
顺序读取速度	高达 3,500 MB/s
顺序写入速度	高达 3,000 MB/s
随机读取 (IOPS)	高达 450,000
随机写入 (IOPS)	高达 400,000
尺寸 (长 x 宽 x 高)	80.0 x 22.0 x 2.3 mm
重量	约 10 g
功耗 (活动)	6 W (典型)
功耗 (空闲)	0.1 W (典型)
工作温度	0°C 至 70°C
存储温度	-40°C 至 85°C
抗冲击	1500 G / 0.5 ms
平均无故障时间 (MTBF)	1,500,000 小时
兼容性	笔记本、台式机、PS5（带 M.2 插槽）
主要特点	高速 NVMe 性能，低功耗，无活动部件
维护与清洁	无需定期维护。远离灰尘和湿气。
安全警告	小心处理，避免静电放电。确保良好接地。
备件与可修复性	不可修复。无用户可维修部件。
质保	5 年有限质保

常见问题 - ATOM 40 XPG

XPG ATOM 40 是否兼容我的笔记本电脑？

XPG ATOM 40 是一款 M.2 NVMe 固态硬盘。它兼容任何带有支持 PCIe NVMe 驱动器的 M.2 插槽的笔记本电脑。请查看笔记本电脑的用户手册，确认插槽类型和物理尺寸 (M.2 2280)。

我可以在 PlayStation 5 上使用 XPG ATOM 40 吗？

可以，XPG ATOM 40 可以用作 PS5 的内部存储扩展，前提是满足 PS5 的要求：M.2 2280 外形尺寸、PCIe Gen4 x4 接口以及至少 5,500 MB/s 的顺序读取速度（尽管 ATOM 40 可能稍慢，但对于游戏存储仍然兼容）。请按照手册中的安装指南操作。

在使用前是否需要格式化驱动器？

如果安装在新电脑上或作为辅助驱动器，您可能需要使用磁盘管理 (Windows) 或磁盘工具 (macOS) 初始化和格式化驱动器。对于 PS5，首次连接时控制台会提示格式化驱动器。在格式化前务必备份重要数据。

安装 XPG ATOM 40 需要哪些工具？

您需要一个十字螺丝刀：标准尺寸 (3.5mm) 用于打开机箱，一个较小尺寸 (1.85-1.98mm) 用于 M.2 螺丝。无需其他工具。

如何确保正确安装固态硬盘？

将 SSD 上的凹槽与 M.2 插槽中的脊对齐，并以约 30 度角插入。轻轻推入直至完全就位，然后按下并用螺丝固定。驱动器应与主板齐平。切勿用力过猛。

如果电脑无法识别固态硬盘，该怎么办？

首先，检查驱动器是否完全插入且螺丝已拧紧。确保在 BIOS/UEFI 中启用了 M.2 插槽。如果驱动器仍未被检测到，请在其他插槽或电脑上测试。如果均无效，则驱动器可能有缺陷。

我可以将 XPG ATOM 40 用作启动盘吗？

当然可以。XPG ATOM 40 凭借其高随机读取/写入速度，是一款出色的启动盘。要将其用作启动盘，请安装它，然后通过 USB 安装介质在其上安装操作系统。

XPG ATOM 40 是否兼容 PCIe Gen3 插槽？

是的，XPG ATOM 40 向后兼容 PCIe Gen3 插槽。但性能将限制在 Gen3 速度（顺序读取高达 3,500 MB/s）。它在 Gen3 系统上能正常工作。

XPG ATOM 40 是否附带散热片？

XPG ATOM 40 不附带散热片。为了获得最佳散热性能，尤其是在高强度工作负载下，如果主板未提供，建议使用市售的 M.2 散热片。

如何检查 XPG ATOM 40 的健康状况？

您可以使用 XPG 软件（如 XPG Drive Manager）或第三方工具（如 CrystalDiskInfo）监控固态硬盘的健康状况、温度和剩余寿命。建议定期进行健康检查。

用户手册 ATOM 40 XPG

主機、螺絲起子、新的ADATA M.2固態硬碟。

*請準備一支一般大小的螺絲起子(牙頭直徑約3.5mm)，用來拆卸機殼；以及一支較小的拿來拆卸固態硬碟，由於鎖M.2固態硬碟的螺絲是比較小顆的，螺絲起子的牙頭建議使用直徑1.85-1.98mm左右。

在更換新的固態硬碟之前，建議先將電腦中的資料備份到外接式硬碟中。

*建議另外準備一顆外接式硬碟，讓更換固態硬碟的過程不會遺失任何重要資料。

3. 請確實關機

完成備份後，請確實將主機關機，避免更換過程中資料的遺失，或是對系統及各零組件的損害。

4. 關閉主機後方的電源鍵，並將電源線拔除

此動作是避免微量的電流通過，會造成系統及零件合資料損害。

*每一台主機的電源鍵位置不盡相同，請參照該主機的使用者說明書。

安裝固態硬碟步驟

使用正常牙頭直徑的螺絲起子，將機殼上的螺絲取下。

2. 確認M.2固態硬碟的插槽位置以及螺絲

確認新購買的M.2固態硬碟符合插槽大小，以及主機板上有無螺絲。

*每一台主機的固態硬碟插槽位置不盡相同，也可以參閱使用者手冊尋找該位置所在。

**一般來說，固定固態硬碟的螺絲會在主機出廠時裝載在主機板上。

使用牙頭較小直徑的螺絲起子，將主機板上的螺絲取下，接著將固態硬碟的金手指對準插槽上的金色凹槽，並確認固態硬碟上的金手指缺口與PCIe插槽凹口對齊，表示方向正確，以傾斜角度插入後，並推到底確認裝得穩妥。

*請小心握住固態硬碟的側面，M.2插槽上的接口有防呆設計，請依固態硬碟金手指與接口對應之方向插入，如有干涉切勿強行插入，以免造成產品損壞。

*勿過度拴緊螺絲，造成螺牙或是產品毀損。

*勿過度拴緊螺絲，造成螺牙或是背蓋毀損。

6. 將電源線重新裝上，並開啟電源鍵即完成安裝

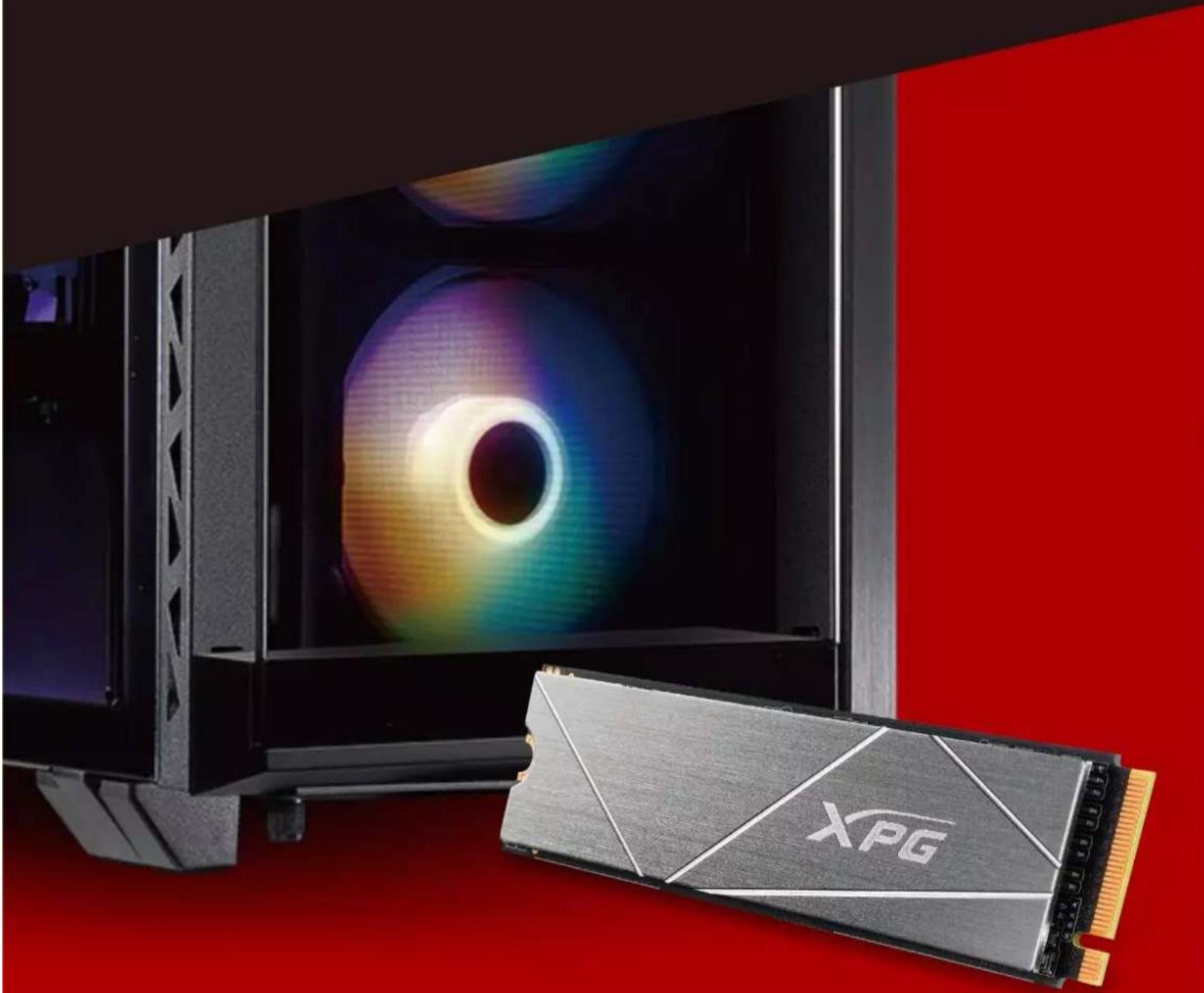

如何在台式電腦安裝

M.2固態硬盤

电脑主机、螺丝起子、新的XPG M.2固态硬盘。

*请准备一支一般大小的螺丝起子(牙头直径约3.5mm)，用来拆卸机箱；以及一支较小的拿来拆卸固态硬盘，由于锁M.2固态硬盘的螺丝是比较小颗的，螺丝起子的牙头建议使用直径1.85-1.98mm左右。

在更换新的固态硬盘之前，建议先将电脑中的数据备份到外接式硬盘中。

*建议另外准备一颗外接式硬盘，让更换固态硬盘的过程不会遗失任何重要数据。

3.请确认关机

完成备份后，请确认已将主机完全关闭，而非休眠。避免更换过程中数据的遗失，或是对系统及各零组件的损害。

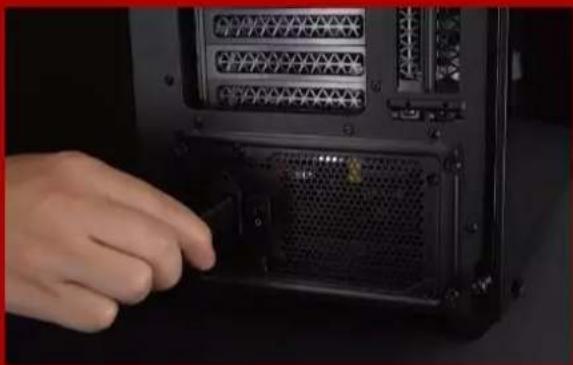

4. 关闭主机后方的电源开关，并将电源线拔除

此动作是避免微量的电流通过，会造成系统及零件和数据损害。

*每一台主机的电源开关位置不尽相同，请参照该主机的用户说明书。

安装固态硬盘步骤

使用正常牙头直径的螺丝起子，将侧板上的螺丝取下。

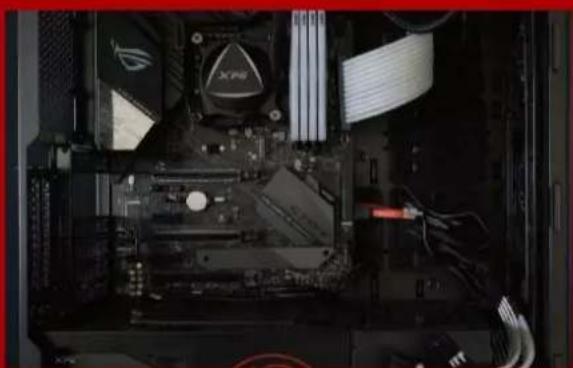

2.确认M.2固态硬盘的插槽位置以及螺丝

确认新购买的M.2固态硬盘符合插槽大小，以及主板上有无螺丝。

*每一台主机的固态硬碟插槽位置不尽相同，也可以参阅用户手册寻找该位置所在。

**一般来说，固定固态硬盘的螺丝会在笔电出厂时装载在主板上。

使用牙头较小直径的螺丝起子，将主板上的螺丝取下，接著将固态硬盘的金手指对准插槽上的金色凹槽，并确认固态硬盘上的金手指缺口与PCIe插槽凹口对齐，表示方向正确，以倾斜角度插入后，并推到底确认装得稳妥。

*请小心握住固态硬盘的侧面，M.2插槽上的接口有防呆设计，请依固态硬盘金手指与接口对应之方向插入，如有干涉切勿强行插入，以免造成产品损坏。

*勿过度拧紧螺丝，造成螺牙或是产品毁损。

*勿过度拧紧螺丝，造成螺牙或是背盖毁损。

6. 将电源线重新装上，并开启电源键即完成安装

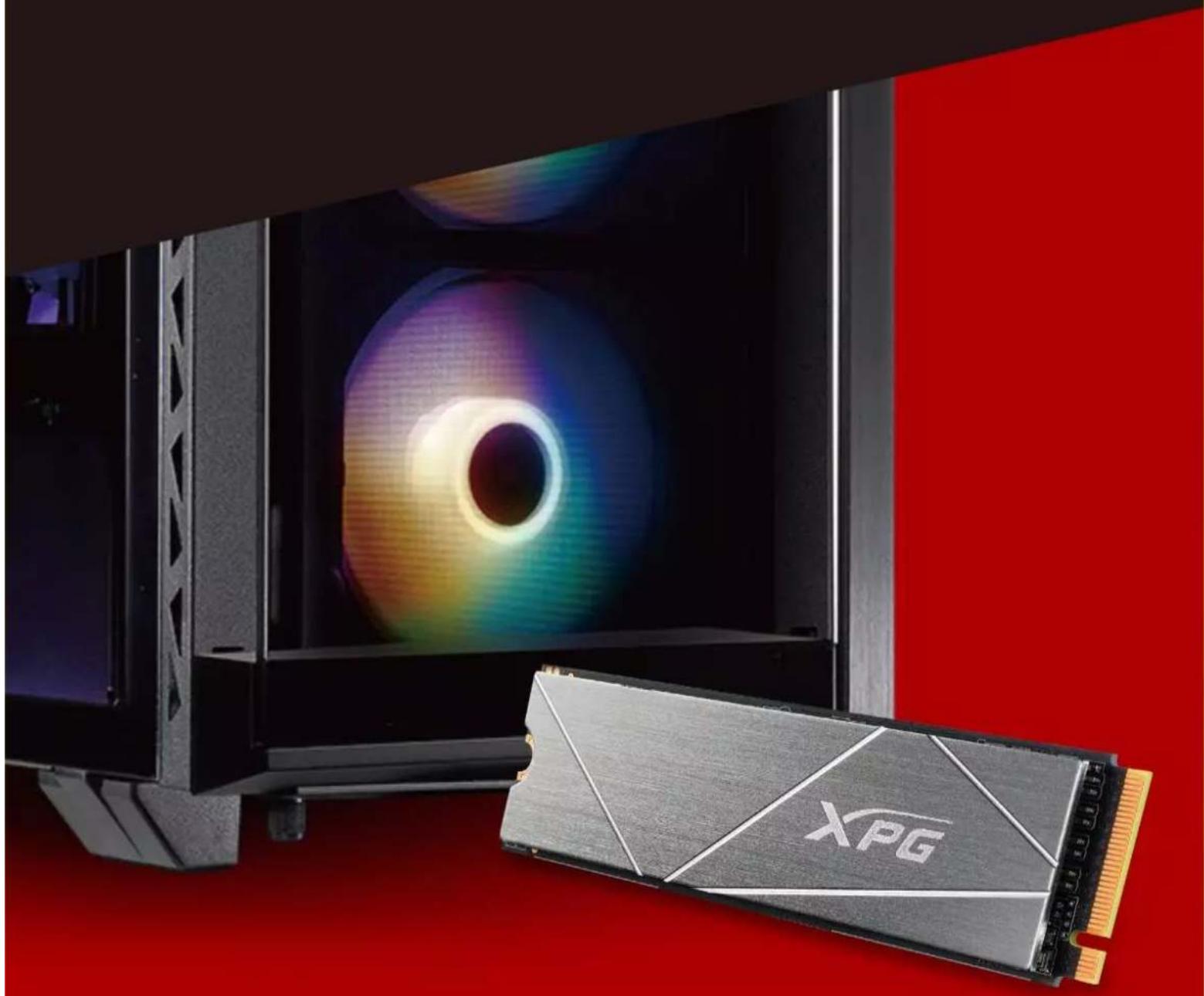

INSTALLINGAM.2SSD ONADESKTOPPC

主機、螺絲起子、新的XPG M.2固態硬碟。

*請準備一支一般大小的螺絲起子(牙頭直徑約3.5mm)，用來拆卸機殼；以及一支較小的拿來拆卸固態硬碟，由於鎖M.2固態硬碟的螺絲是比較小顆的，螺絲起子的牙頭建議使用直徑1.85-1.98mm左右。

在更換新的固態硬碟之前，建議先將電腦中的資料備份到外接式硬碟中，以防更換固態硬碟的過程不會遺失任何重要資料。

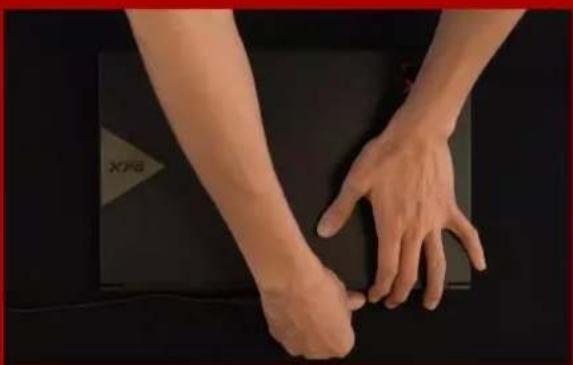

3.請確實關機

完成備份後，請確實將主機關機，避免更換過程中資料的遺失，或是對系統及各零組件的損害。

此動作是避免微量的電流通過，會造成系統及零件合資料損害。

*此動作是避免微量的電流通過，會造成系統及零件合資料損害。

安裝固態硬碟步驟

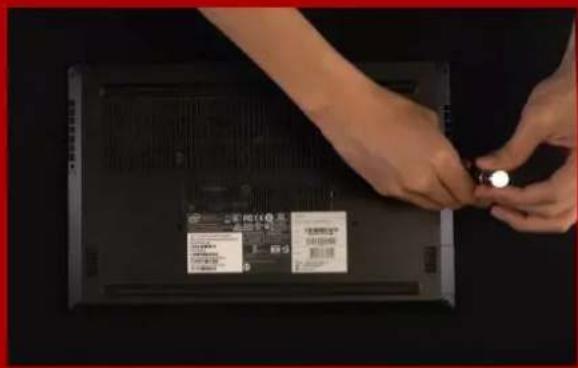

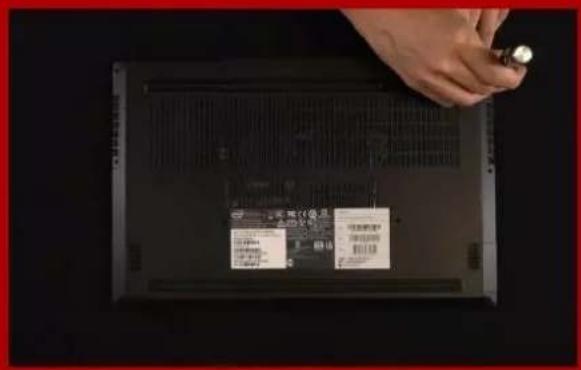

使用正常直徑的螺絲起子，將背板的螺絲取下。

*若不知道自己的主機該如何操作，請查閱該主機的使用者手冊。

2. 確認M.2固態硬碟的插槽位置以及螺絲

確認新購買的M.2固態硬碟符合插槽大小，以及主機板上有無螺絲。

*每一台主機的固態硬碟插槽位置不盡相同，也可以參閱使用者手冊尋找該位置所在。

**一般來說，固定固態硬碟的螺絲會在筆電出廠時裝載在主機板上。

使用牙頭較小直徑的螺絲起子，將主機板上的螺絲取下，接著將固態硬碟的金手指對準插槽上的金色凹槽，並確認固態硬碟上的金手指缺口與PCIe插槽凹口對齊，表示方向正確，以傾斜角度插入後，並推到底確認裝得穩妥。

*請小心握住固態硬碟的側面，M.2插槽上的接口有防呆設計，請依固態硬碟金手指與接口對應之方向插入，如有干涉切勿強行插入，以免造成產品損壞。

*勿過度拴緊螺絲，造成螺牙或是產品毀損。

*勿過度拴緊螺絲，造成螺牙或是背蓋毀損。

6.將電源線重新裝上，並開啓電源鍵即完成安裝

如何在笔记本电脑安装

M.2固态硬盘

更换前准备步骤

1. 准备工具

电脑主机、螺丝起子、新的XPG M.2固态硬盘。

*请准备一支一般大小的螺丝起子(牙头直径约3.5mm)，用来拆卸电脑外壳；以及一支较小的拿来拆卸固态硬盘，由于固定M.2固态硬盘的螺丝是比较小颗的，螺丝起子的牙头建议使用直径1.85-1.98mm左右。

在更换新的固态硬盘之前，建议先将电脑中的数据备份到外接式硬盘中，以防更换固态硬盘的过程不会遗失任何重要数据。

3.请确认关机

完成备份后，请确认已将主机完全关闭，避免更换过程中数据的遗失，或是对系统及各零组件的损害。

此动作是避免微量的电流通过，会造成系统及零件和数据损害。

*此动作是避免微量的电流通过，会造成系统及零件合资料损害。

安装固态硬盘步骤

使用正常直径的螺丝起子，将背板的螺丝取下。

*若不知道自己的电脑该如何操作，请查阅该主机的使用者手册。

2. 确认M.2固态硬盘的插槽位置以及螺丝

确认新购买的M.2固态硬盘符合插槽大小，以及主板上有无螺丝。

*每一台电脑的固态硬碟插槽位置不尽相同，也可以参阅用户手册寻找该位置所在。

**一般来说，固定固态硬盘的螺丝会在笔电出厂时装载在主板上。

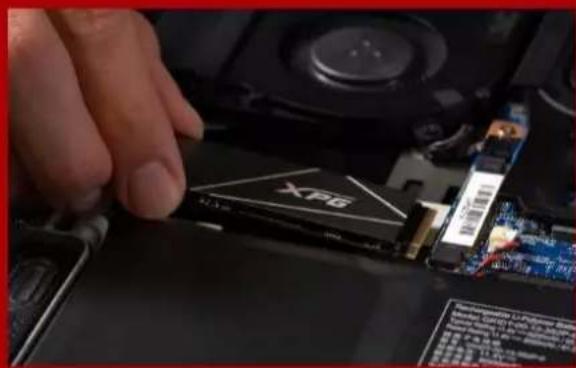

使用牙头较小直径的螺丝起子，将主板上的螺丝取下，接著将固态硬盘的金手指对准插槽上的金色凹槽，并确认固态硬盘上的金手指缺口与PCIe插槽凹口对齐，表示方向正确，以倾斜角度插入后，并推到底确认装得稳妥。

*请小心握住固态硬盘的侧面，M.2插槽上的接口有防呆设计，请依固态硬盘金手指与接口对应之方向插入，如有干涉切勿强行插入，以免造成产品损坏。

*勿过度拴紧螺丝，造成螺牙或是产品毁损。

*勿过度拴紧螺丝，造成螺牙或是背盖毁损。

6. 将电源线重新装上，并开启电源键即完成安装

INSTALLING A M.2 SSD ON A LAPTOP PC

BEFORE INSTALLATION

• XPG M.2固態硬碟
• 十字型螺絲起子
• PS5主機

1. 確保您的PS5主機以更新到最新的軟體版本。

1. 將PS5主機平放，使帶有標誌的一面朝下。

1. 用右手拉動，然後向左滑動背板以拆除機殼上蓋。

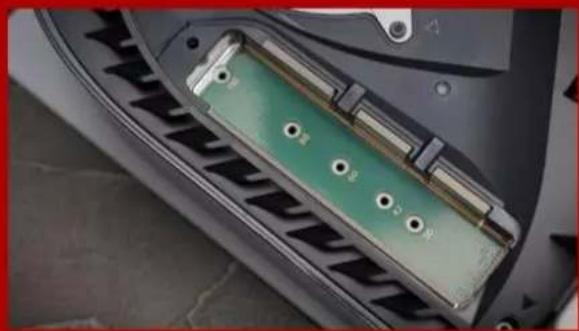

4.鬆開螺絲以拆除固態硬碟擴充槽的蓋子。

1. 拆除固定固態硬碟的螺絲和下方的墊圈支架。

1. 將墊圈支架放入與M.2固態硬碟長度對應的孔洞中。

1. 將固態硬碟的金色連接器，插入相容的插槽中。

1. 通過向後滑動並下壓，來重新安裝PS5主機背板。

現在您可以將遊戲和應用程式儲存到固態硬碟上了。

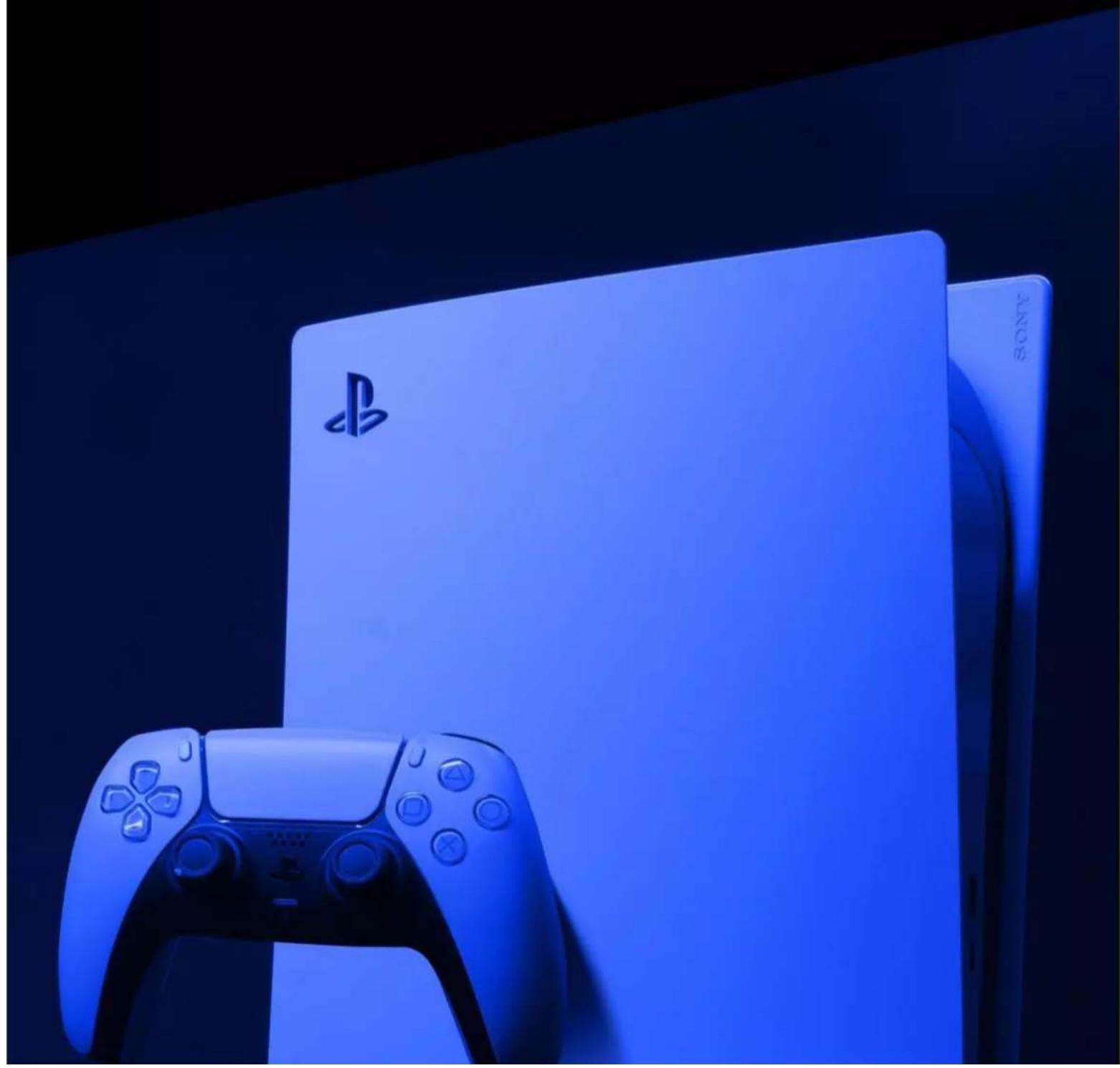

如何在PS5主机安装M.2固态硬盘

1. 确保您的PS5主机已更新到最新的软件版本。

1. 将PS5主机平放，使带有标志的一面朝下。

1. 拆除固定固态硬盘的螺丝和下方的垫圈支架。

1. 将垫圈支架放入与M.2固态硬盘长度对应的孔洞中。

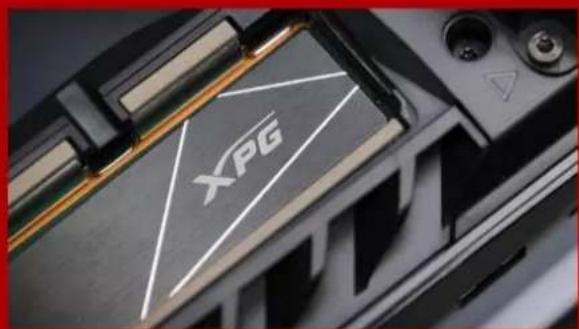

1. 将固态硬盘的金色连接器，插入相容的插槽中。

1. 通过向后滑动并下压，来重新安装PS5主机背板。

14. 您已完成！现在您可以将游戏和应用程序储存到固态硬盘上了。

HOW TO INSTALL AN M.2 SSD ON PLAYSTATION5
