Тип продукта	Внутренний твердотельный накопитель (SSD)
Форм-фактор	M.2 2280
Интерфейс	PCIe NVMe (Gen3 x4)
Доступные емкости	256 ГБ / 512 ГБ / 1 ТБ / 2 ТБ
Скорость последовательного чтения	До 3 500 МБ/с
Скорость последовательной записи	До 3 000 МБ/с
Случайное чтение (IOPS)	До 450 000
Случайная запись (IOPS)	До 400 000
Размеры (Д x Ш x В)	80,0 x 22,0 x 2,3 мм
Вес	Приблизительно 10 г
Энергопотребление (активный режим)	6 Вт (типичное)
Энергопотребление (режим ожидания)	0,1 Вт (типичное)
Рабочая температура	от 0°C до 70°C
Температура хранения	от -40°C до 85°C
Устойчивость к ударам	1500 G / 0,5 мс
Среднее время наработки на отказ (MTBF)	1 500 000 часов
Совместимость	Ноутбуки, настольные ПК, PS5 (с разъемом M.2)
Ключевые особенности	Высокоскоростная производительность NVMe, низкое энергопотребление, отсутствие движущихся частей
Обслуживание и чистка	Регулярное обслуживание не требуется. Держите вдали от пыли и влаги.
Предупреждения по безопасности	Обращайтесь осторожно, избегайте статического разряда. Обеспечьте надлежащее заземление.
Запасные части и ремонтопригодность	Не подлежит ремонту. Нет обслуживаемых пользователем деталей.
Гарантия	Ограниченная гарантия 5 лет

Часто задаваемые вопросы - ATOM 40 XPG

Совместим ли XPG ATOM 40 с моим ноутбуком?

XPG ATOM 40 — это M.2 NVMe SSD. Он совместим с любым ноутбуком, имеющим слот M.2, поддерживающий диски PCIe NVMe. Пожалуйста, проверьте руководство пользователя вашего ноутбука, чтобы подтвердить тип слота и физические размеры (M.2 2280).

Можно ли использовать XPG ATOM 40 с PlayStation 5?

Да, XPG ATOM 40 можно использовать как внутреннее расширение памяти для PS5, при условии, что он соответствует требованиям PS5: форм-фактор M.2 2280, интерфейс PCIe Gen4 x4 и скорость последовательного чтения не менее 5 500 МБ/с (хотя ATOM 40 может быть немного медленнее, он все равно совместим для хранения игр). Следуйте инструкции по установке в руководстве.

Нужно ли форматировать диск перед использованием?

При установке на новый ПК или в качестве дополнительного диска может потребоваться инициализация и форматирование диска с помощью управления дисками (Windows) или Дисковой утилиты (macOS). Для PS5 консоль предложит отформатировать диск при первом подключении. Всегда делайте резервную копию важных данных перед форматированием.

Какие инструменты нужны для установки XPG ATOM 40?

Вам понадобится крестовая отвертка: стандартная (3,5 мм) для открытия корпуса и меньшая для винта M.2 (1,85–1,98 мм). Дополнительные инструменты не требуются.

Как убедиться, что SSD установлен правильно?

Совместите выемку на SSD с выступом в слоте M.2 и вставьте под углом (около 30 градусов). Аккуратно вдавите до полной посадки, затем прижмите и закрепите винтом. Диск должен быть заподлицо с материнской платой. Не применяйте силу.

Что делать, если ПК не видит SSD?

Сначала проверьте, полностью ли вставлен диск и затянут ли винт. Убедитесь, что слот M.2 включен в BIOS/UEFI. Если диск все еще не определяется, проверьте его в другом слоте или ПК. Если ничего не помогает, возможно, диск неисправен.

Можно ли использовать XPG ATOM 40 как загрузочный диск?

Безусловно. XPG ATOM 40 — отличный загрузочный диск благодаря высоким скоростям случайного чтения/записи. Чтобы использовать его как загрузочный диск, установите его, а затем установите операционную систему с установочного носителя USB.

Совместим ли XPG ATOM 40 со слотами PCIe Gen3?

Да, XPG ATOM 40 обратно совместим со слотами PCIe Gen3. Однако производительность будет ограничена скоростью Gen3 (до 3 500 МБ/с последовательное чтение). Он будет нормально работать в системах Gen3.

Поставляется ли XPG ATOM 40 с радиатором?

XPG ATOM 40 не включает радиатор. Для оптимальной тепловой производительности, особенно при интенсивных нагрузках, рассмотрите возможность использования дополнительного радиатора M.2, если ваша материнская плата его не предоставляет.

Как проверить состояние моего XPG ATOM 40?

Вы можете использовать программное обеспечение XPG (например, XPG Drive Manager) или сторонние инструменты, такие как CrystalDiskInfo, для мониторинга состояния SSD, температуры и оставшегося срока службы. Рекомендуется регулярно проверять состояние.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ATOM 40 XPG

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2 НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестовая отвертка и твердотельный накопитель М.2 XPG

*Для разборки корпуса рекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установки твердотельного накопителя М.2 требуется крестовая отвертка меньшего размера, так как в нем используются винты диаметром 1,85-1,98 мм.

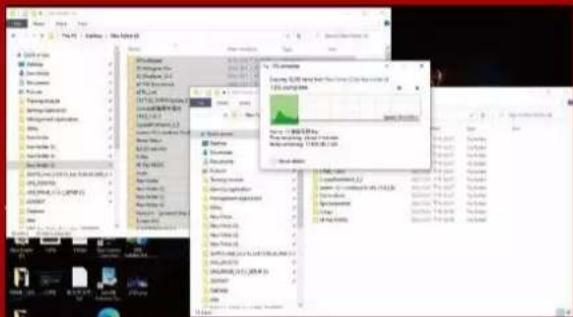

Перед началом установки обязательно зарезервируйте важные данные с ПК на внешнем устройстве, например на внешнем жестком диске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите

ПК во избежание потери данных или поломки других компонентов в процессе установки.

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

УСТАНОВКА

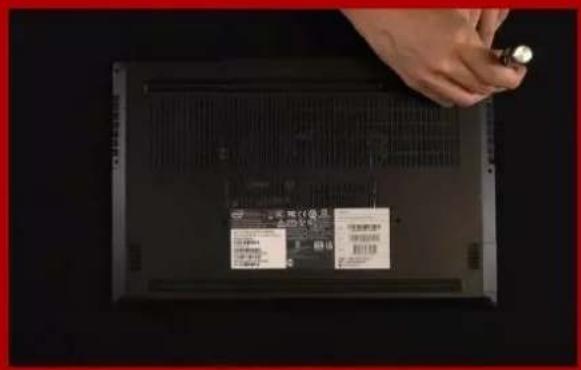

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2. НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотовзависитот моделиПК. Подробнаяинформацияпредставленавруководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукас завода.

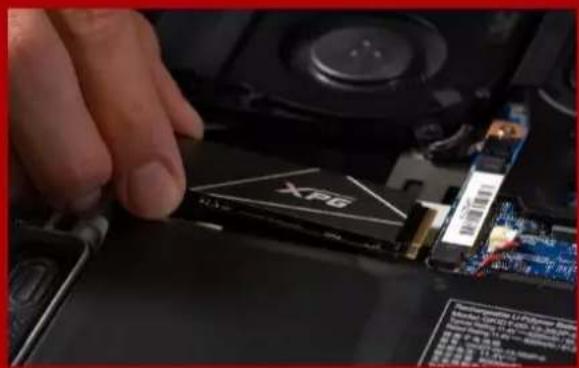

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлеките винты из системной платы с помощью маленькой крестовой отвертки. Совместите выступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксировать его на месте.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

1. ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ

ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ И ВКЛЮЧИТЕ ПК

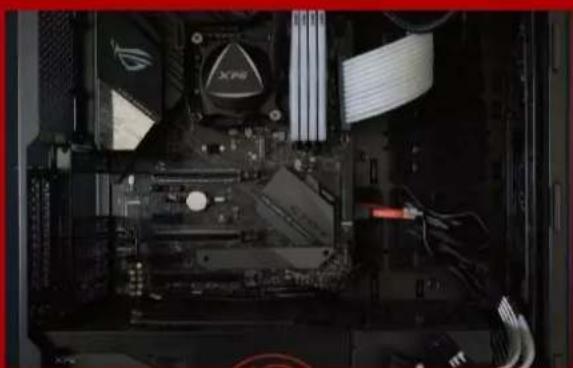

INSTALAREA UNEI UNITĂȚI SSD M.2 PE UN PC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестовая отвертка и твердотельный накопитель М.2 XPG*Для разборки корпуса рекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установки твердотельного накопителя М.2 требуется крестовая отвертка меньшего размера, так как в нем используются винты диаметром 1,85-1,98 мм.

Передначаломустановкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ БАТАРЕЮ

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителя установленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждению устройства

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREA UNEI UNITĂȚI SSD M.2 PE UN LAPTOP

Î NAINTE DE INSTALARE

1. ADUNATI LUCRURILE DE CARE VEȚI AVEA NEVOIE

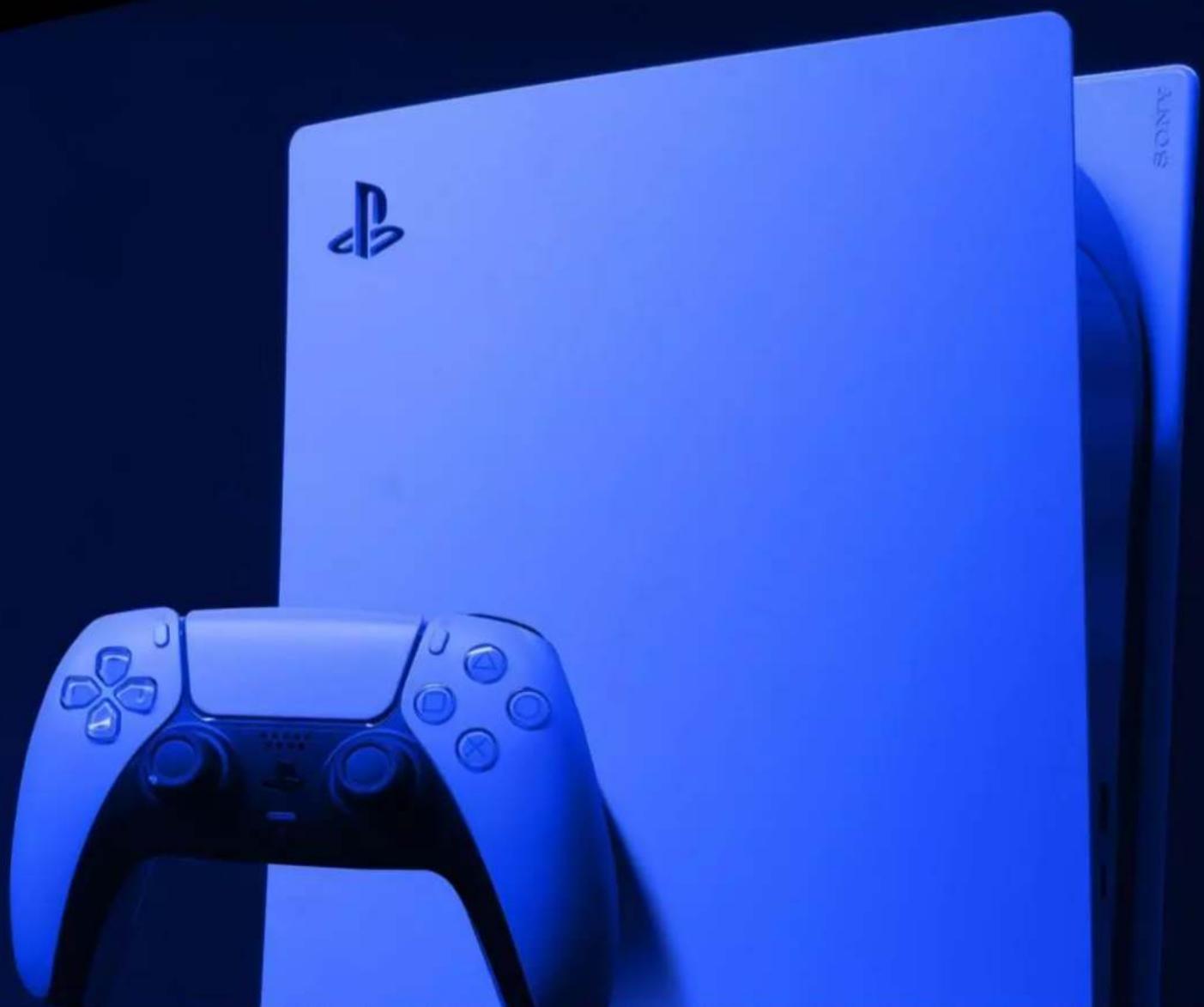

Как установить твердотельный

накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

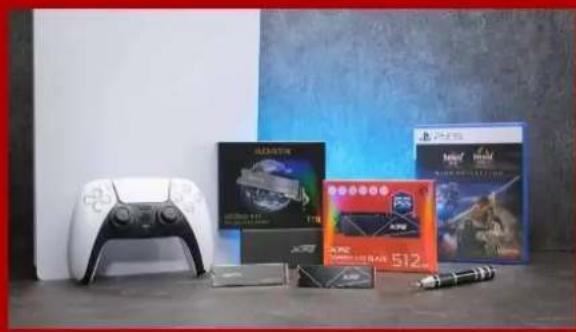

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 XPG
  -Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

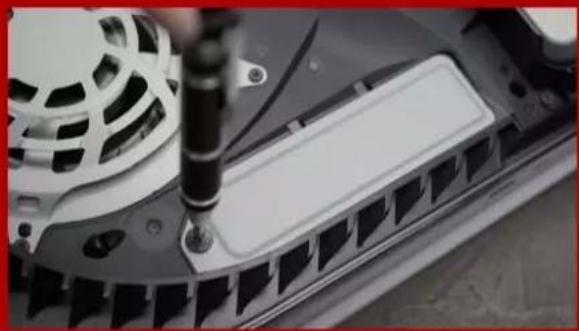

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

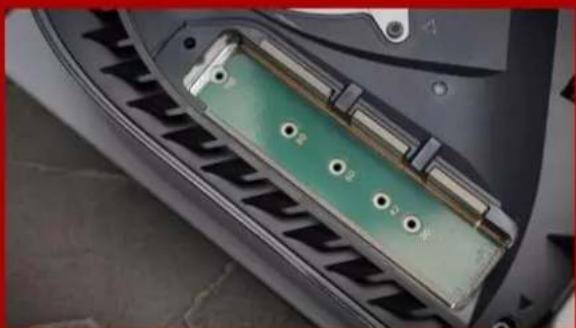

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

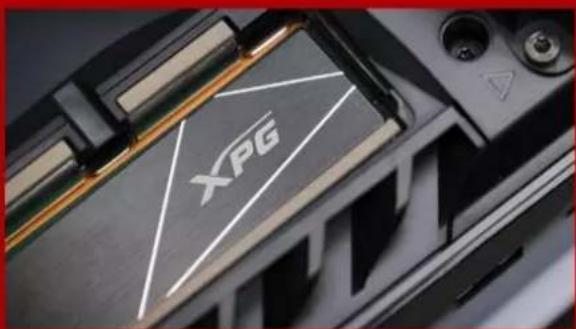

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
