ATOM 50 - SSD XPG - Бесплатное руководство пользователя

Тип продукта	Внутренний твердотельный накопитель (SSD)
Форм-фактор	M.2 2280
Интерфейс	PCIe Gen3x4 (NVMe 1.3)
Емкость	Доступен в вариантах 250 ГБ, 500 ГБ, 1 ТБ, 2 ТБ
Скорость чтения	До 2 400 МБ/с
Скорость записи	До 1 800 МБ/с
Флэш-память NAND	3D NAND
Контроллер	Собственный контроллер XPG
Размеры (Д x Ш x В)	80,0 мм x 22,0 мм x 2,15 мм
Вес	8,5 г
Рабочее напряжение	3,3 В ±5%
Рабочая температура	от 0°C до 70°C
Температура хранения	от -40°C до 85°C
Устойчивость к ударам	1500 G / 0,5 мс
Устойчивость к вибрации	20 G (20-2000 Гц)
MTBF (среднее время наработки на отказ)	2 000 000 часов
Гарантия	5 лет ограниченная
Совместимость	Настольный ПК, ноутбук, PlayStation 5
Поддерживаемые операционные системы	Windows, macOS, Linux, PS5
Обслуживание	Обслуживание не требуется; обновляйте прошивку
Необходимые инструменты для установки	Отвертка Phillips (3,5 мм для корпуса, 1,85-1,98 мм для винта M.2)
Комплектация	SSD XPG ATOM 50, крепежный винт, руководство пользователя

Часто задаваемые вопросы - ATOM 50 XPG

Что такое SSD XPG ATOM 50?

XPG ATOM 50 - это SSD M.2 NVMe PCIe Gen3x4, предназначенный для высокоскоростного хранения данных в ПК, ноутбуках и консолях PlayStation 5.

Совместим ли ATOM 50 с PlayStation 5?

Да, ATOM 50 поддерживает расширение M.2 на PS5. Убедитесь, что у вас последняя версия ПО PS5, и следуйте руководству по установке в инструкции.

Какая отвертка нужна для установки?

Используйте стандартную отвертку Phillips (3,5 мм) для корпуса и отвертку меньшего размера Phillips (1,85-1,98 мм) для винта M.2.

Как установить ATOM 50 в настольный ПК?

После резервного копирования данных и выключения питания снимите корпус, найдите слот M.2, совместите выемку SSD, вставьте под углом, закрепите винтом и соберите обратно.

Можно ли установить этот SSD в ноутбук?

Да, для ноутбуков снимите заднюю крышку, найдите слот M.2, вставьте SSD, закрепите его и верните заднюю крышку. Если возможно, отключите аккумулятор.

Требуется ли для ATOM 50 какое-либо специальное программное обеспечение?

Специальное ПО не требуется, но рекомендуется обновлять прошивку SSD с помощью инструмента XPG для оптимальной производительности.

Каковы ключевые характеристики ATOM 50?

Он использует 3D NAND, поддерживает скорость чтения до 2 400 МБ/с и записи до 1 800 МБ/с, емкостью от 250 ГБ до 2 ТБ.

Как закрепить SSD после вставки?

Используйте маленькую отвертку Phillips, чтобы затянуть винт на стойке. Не затягивайте слишком сильно, чтобы не повредить.

Какого обслуживания требует SSD?

SSD не требует физического обслуживания. Периодически проверяйте обновления прошивки и обеспечьте достаточное охлаждение.

Поддерживает ли ATOM 50 TRIM?

Да, накопитель поддерживает команду TRIM для поддержания производительности в совместимых операционных системах.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ATOM 50 XPG

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2 НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестовая отвертка и твердотельный накопитель М.2 XPG

*Для разборки корпуса рекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установки твердотельного накопителя М.2 требуется крестовая отвертка меньшего размера, так как в нем используются винты диаметром 1,85-1,98 мм.

Перед началом установки обязательно зарезервируйте важные данные с ПК на внешнем устройстве, например на внешнем жестком диске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите

ПК во избежание потери данных или поломки других компонентов в процессе установки.

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

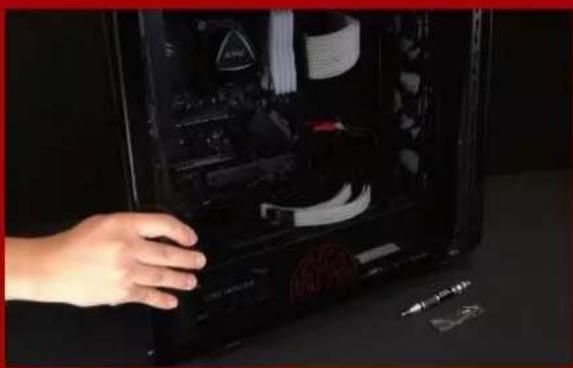

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

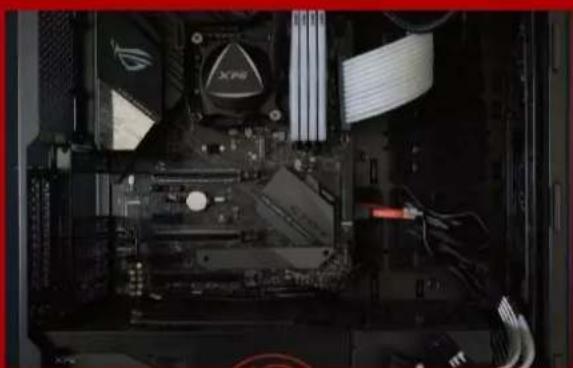

2. НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотовзависитот моделиПК. Подробнаяинформацияпредставленавруководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукас завода.

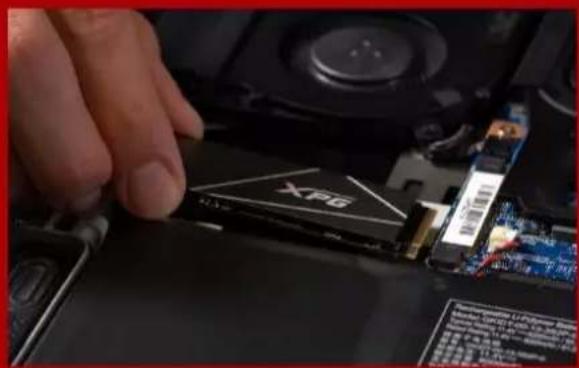

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлеките винты из системной платы с помощью маленькой крестовой отвертки. Совместите выступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксировать его на месте.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ И ВКЛЮЧИТЕ ПК

INSTALAREA UNEI UNITĂȚI SSD M.2 PE UN PC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестовая отвертка и твердотельный накопитель М.2 XPG*Для разборки корпуса рекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установки твердотельного накопителя М.2 требуется крестовая отвертка меньшего размера, так как в нем используются винты диаметром 1,85-1,98 мм.

Передначаломустановкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ БАТАРЕЮ

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

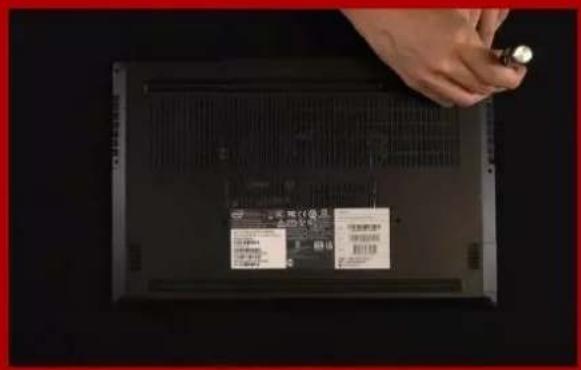

1.СНИМИТЕ ЗАДНЮЮ ПЛАСТИНУ ПК

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителя установленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждению устройства

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREA UNEI UNITĂȚI SSD M.2 PE UN LAPTOP

Î NAINTE DE INSTALARE

1. ADUNATI LUCRURILE DE CARE VEȚI AVEA NEVOIE

Как установить твердотельный

накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 XPG
  -Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

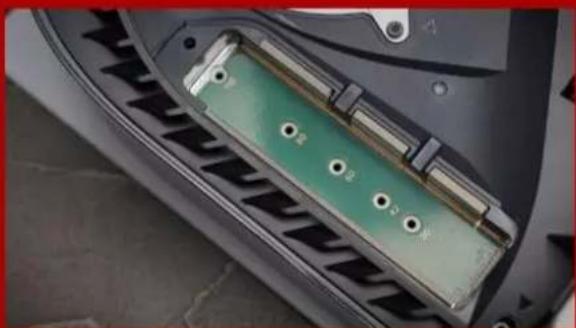

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
