使用説明書 CyberCore XPG

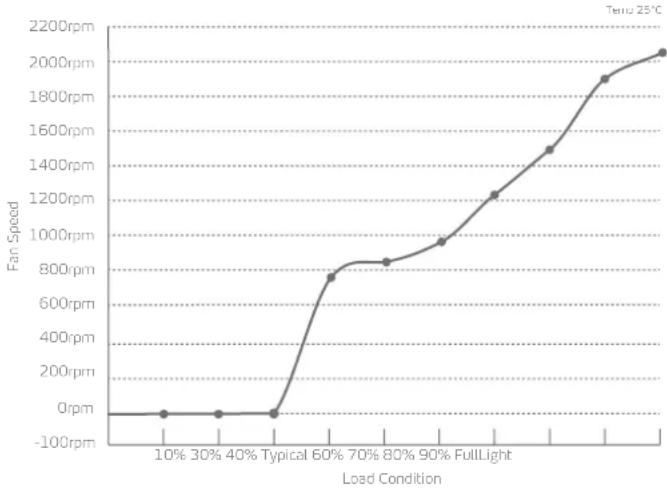

15W -12V 0.3A 3.6W +12V 108.33A1300W+3.3V 25A +5V 25A 130W 100-240V, 50-60Hz, 15ACYBERCORE1300PLATINUM1300W 2200rpm 2000rpm 1800rpm 1600rpm 1400rpm 1200rpm 1000rpm 800rpm 600rpm 400rpm 200rpm 0rpm -100rpm 10% 30% 40% Typical 60% 70% 80% 90% FullLight Temp 25°CCYBERCORE 1000 PLATINUM رﻣﺗﺳﻣﻟا رﺎﯾﺗﻟا تﻼﺑﺎﻛ ﺔﻣﺋﺎﻗ ﺔﻗﺎطﻟا دوزﻣ ﺔﺣورﻣ ﻰﻧﺣﻧﻣ

2000rpm 1800rpm 1600rpm 1400rpm 1200rpm 1000rpm 800rpm 600rpm 400rpm 200rpm 0rpm -100rpm -200rpm 10% 30% 40% Typical 60% 70% 80% 90% FullLight Temp 25°Cﺔﺣورﻣﻟا ﺔﻋرﺳلﯾﻣﺣﺗﻟا ﺔﻟﺎﺣ

新しいXPG CYBERCORE PLATINUM シリーズ

電源をご購入いただきありがとうございます

XPG CYBERCORE PLATINUMシリーズ電源は、究極の電力性能を無音で実現するために製作され、極

低 RPMのファン制御回路を備えた120mm XPG VENTO PRO 120 PWMの冷却ファンを備え、効率的か つ無音でファンを動作させるこ とが可能です。80 PLUS白金規格を満たす効率性が低コスト運用を確 保し、完全モジュール式の ケーブルセットがユーザーに利便性と容易な構築を提供します。

XPG CYBERCORE PLATINUM全体におい て日本製の105°C高品質コンデンサを採用しているため、高

それぞれの保護が作動すると、主出力のラッチがオフになります。主出力は、DCリモートのオン/オフ またはAC電源を一度切ってすぐに入れなおすことでリセットできます。故障状態が解消されると、 +5Vsb出力は自動回復します。 内蔵されている保護回路

XPGではIntelの電源設計ガイドに従い、+12V、+5Vおよび+3.3Vのすべてのレールで全電流が110%~

140%となっています。このため、XPG CYBERCOREのOCP(過電流保護)の方がより効果的です。

最新のIntel ATX電源設計ガイドに準拠するためには、+12V、+5V、+3.3V DC出力レール上にOVP（過

電圧保護）が必要です。DC出力がPSUメーカーの決定した設定レベルを超えると、OVPはPSUをシャ

ットダウンします。適合するにあたり必要となる最低電圧レベルは、+12Vレールで最大15.6V、+5Vレ ールで最大7.0V、+3.3Vレールで最大4.5Vです。

XPGではIntelのATX電源設計ガイドに従い、PSUの総ワット数の110～150%になっています。

PSUの内部温度が設定点に達すると、OTPによってPSUが確実にシャットダウンされます。これは通

常、内部電流の過負荷またはファンの故障が原因となって発生します。

XPGではIntelのATX電源設計ガイドに従い、最小負荷0AでIntel Haswell C6/C7のスリープモード機

SCP（短絡保護）は、0.1Ω未満の出力インピーダンスとして定義されています。特にSCPは、+12V、

+5V、および+3.3Vのレールが地面またはその他のレールに短絡した場合、PSUを確実にシャットダ

ウンします。また、システムの内部に短絡があった場合には、PCコンポーネントに損傷が発生しない

XPG電源には、あらゆる状況下において高価なコンポーネントを安全に保つため、完全に保護する 回路が搭載されています。

• XPG CYBERCORE PLATINUM 電源ユニット

• DC モジュール式ケーブル収納バッグ x 1

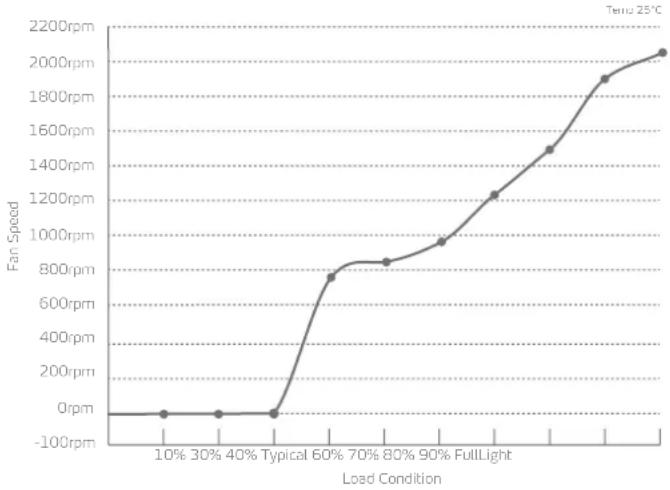

• ユーザーマニュアル Fan Speed 2200rpm 2000rpm 1800rpm 1600rpm 1400rpm 1200rpm 1000rpm 800rpm 600rpm 400rpm 200rpm 0rpm -100rpm Load Condition 10% 30% 40% Typical 60% 70% 80% 90% FullLight Temp 25°C7271

• XPG CYBERCORE PLATINUM 電源ユニット

• DC モジュール式ケーブル収納バッグ x 1

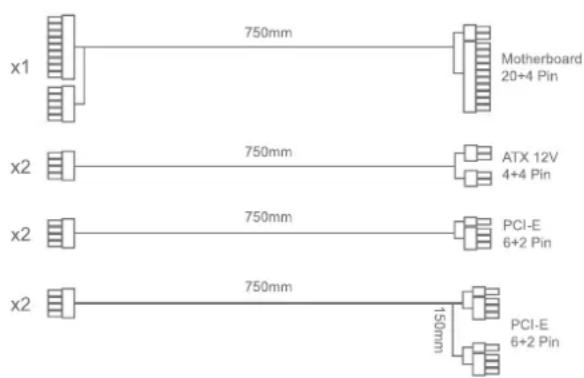

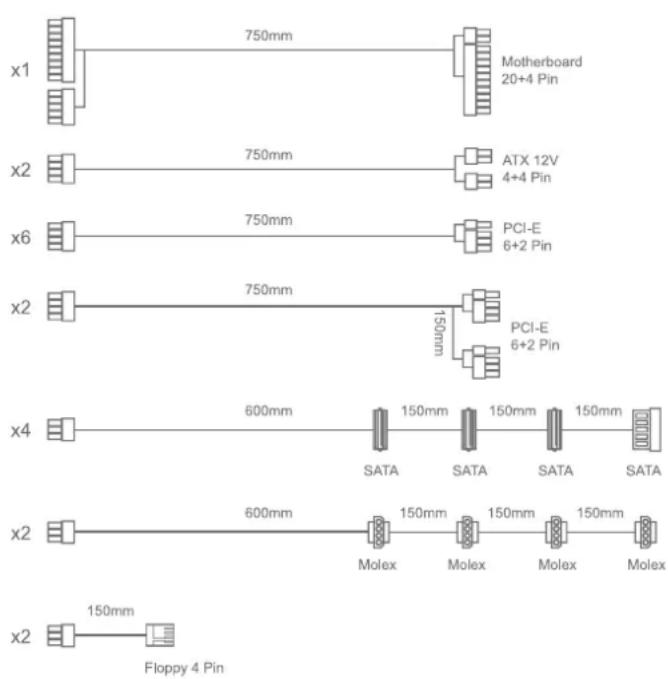

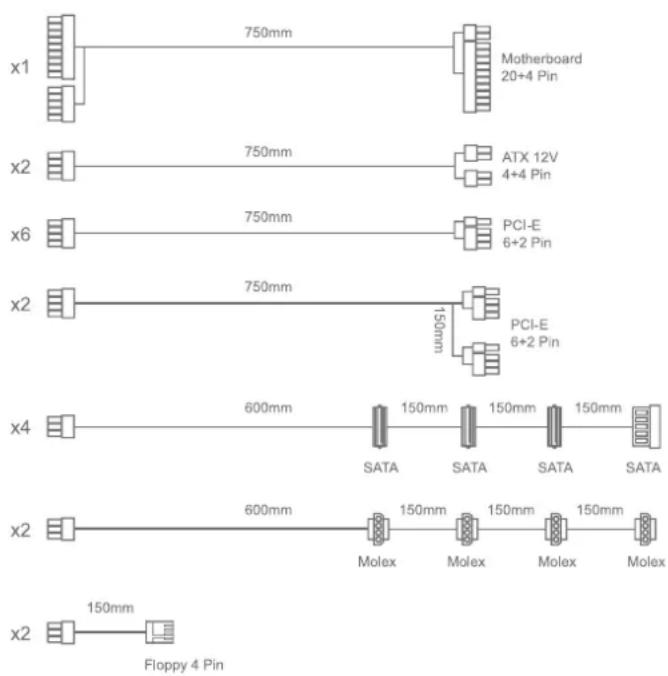

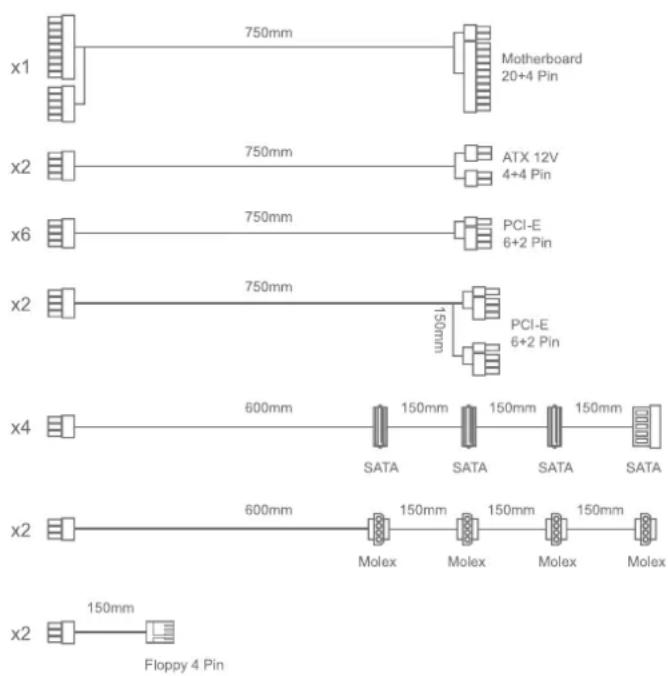

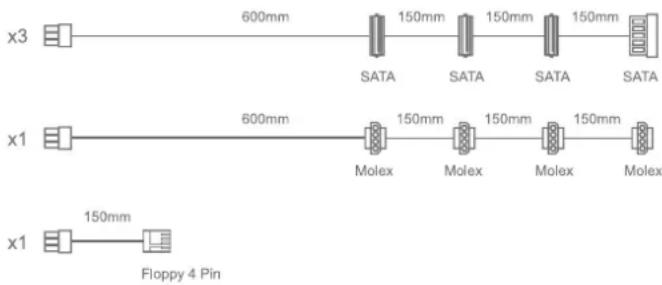

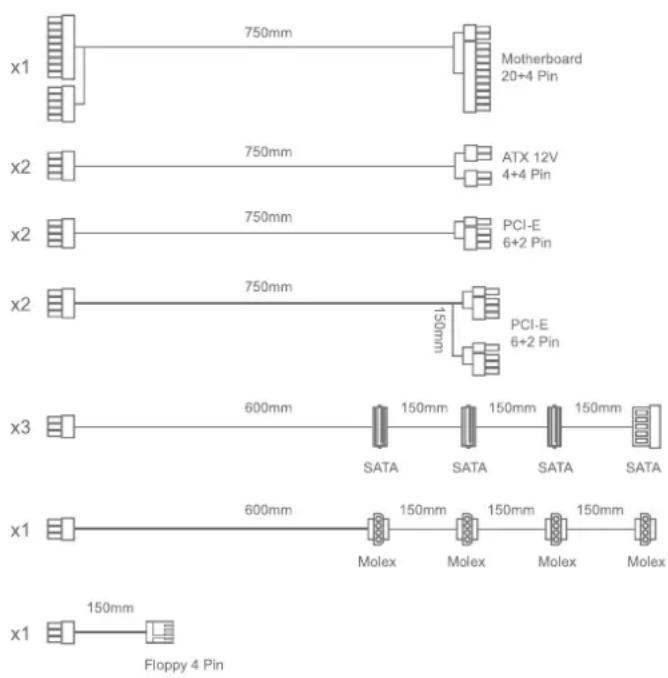

直 流 ケ ーブルリスト CYBERCORE 1000 PLATINUM

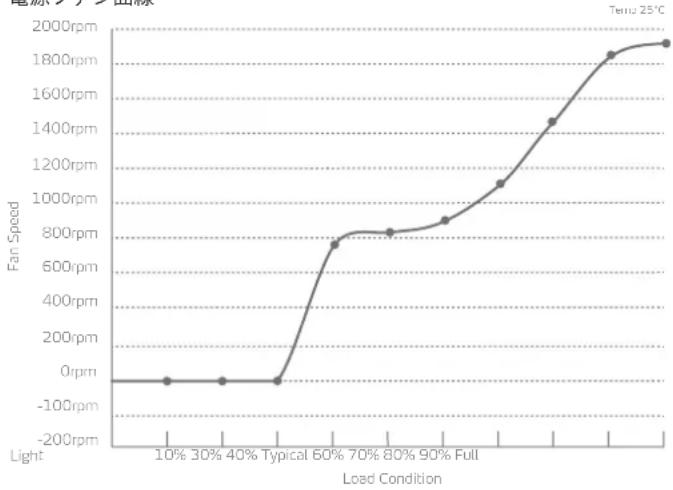

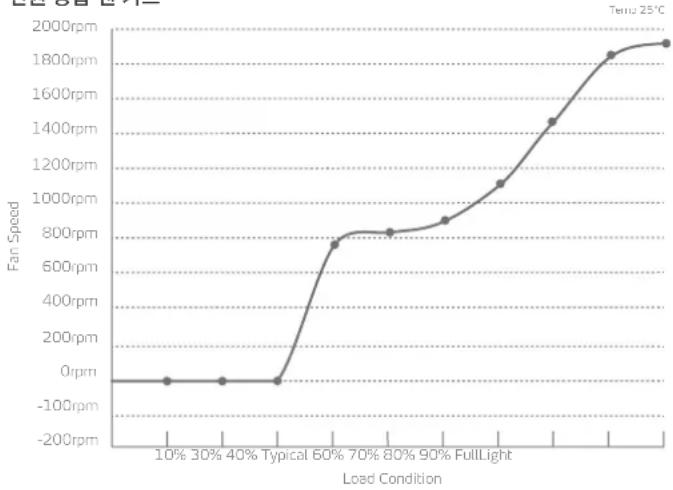

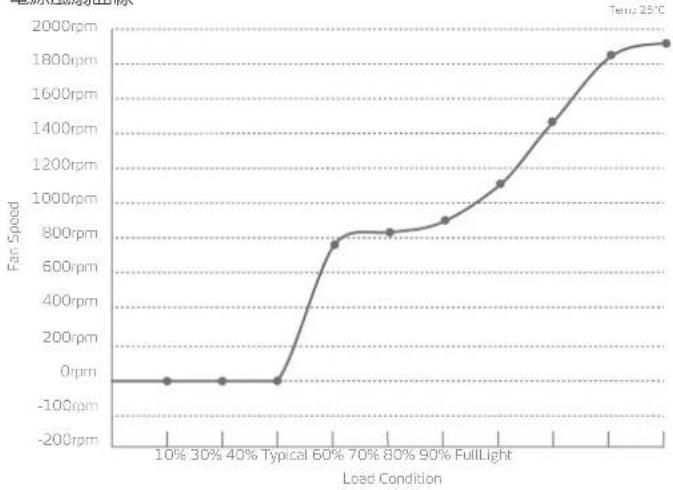

2000rpm 1800rpm 1600rpm 1400rpm 1200rpm 1000rpm 800rpm 600rpm 400rpm 200rpm 0rpm -100rpm -200rpm Fan Speed Load Condition 10% 30% 40% Typical 60% 70% 80% 90% FullLight Temp 25°C新しい CYBERCORE PLATINUM シリーズの設置 トラブル シュー ティング

電源を交換する際にはAC電源スイッチを切ってください。 XPG電源を正しい場所に取り付けてください。 ドライバーを使って、電源を取り付けてください。 18+10ピンモジュール式ケーブルコネクタをPSUモジュール式ソケットに接続してください。 20+4ピンMBコネクタをMBの24ピンソケットに接続してください。

CPU 8ピンモジュール式ケーブルコネクタをPSUモジュール式CPU電源ソケットに接続してください

必要に応じて、8ピンまたは4ピンのCPUコネクタをMB上のCPU電源ソケットに接続してください。

必要に応じて、PCI-E 8ピンモジュール式ケーブルコネクタをPSUモジュール式VGA電源ソケットに接

必要に応じて、PCI-E 2.0（6+2ピン）グラフィックコネクタを、VGAカード上の6ピンまたは8ピンソケット に 接 続してくだ さい 。 必要に応じて、6ピンモジュール式ケーブルコネクタをPSUモジュール式SATAまたはMolexの電源ソ ケット に 接 続 してくだ さ い 。 必要に応じて、SATAまたはMolexコネクタをすべての周辺機器に接続してください。 システムの設置が完了したら、AC電源スイッチを入れてください。

AC主電源コードがPCに正しく接続されているか確認してください。 AC電源がオンになっているか確認してください。 電源ユニットの背面パネルにあるACオン/オフスイッチが「I」（オン）の位置になっているか確認し

MBおよびCPUの電源ソケットとコネクタがマザーボードに正しく接続されているか確認してくだ

依然としてPCの電源が入らない場合は、ADATAのテクニカルサポート、サービスセンター、また は最寄りの販売店までご連絡ください。

電源を取り付けた後にシステムの電源が入らない場合は、以下のトラブルシューティングガイド手 順 に従ってくだ さい 。

保証ラベルが変更、破損、または紛失している場合。 製品のシリアル番号が、当社のオリジナルシステムのものと一致しない場合。 認定されていない代理店から購入された製品の場合。

本限定保証は、ADATA Technology Co., Ltd.およびその認定パートナーが製造した製品の修理ま たは交換のみを対象としています。 ADATAは、次の理由による場合を除き、ケースの無料修理サービスを提供しています：

その地域の法規制に別段の定めがない限り、ADATA Technology Co., Ltd.は本製品に対して10年 間の保証を提供します。 重要な安全に関する情報 いかなる状況であっても、電源ユニットの中身を開けたり、電源ユニットの修理を試みたりしない でください。内部には高電圧が流れているため、非常に危険です。 ファングリルや電源ユニットの通気エリアに物を入れないでください。 ファンまたは電源ユニットの通気エリアの前に、エアフローを妨げたり制限したりする可能性のあ る 物 を置 か な いでくだ さい 。 電源ユニットと共に同梱されているモジュール式ケーブルのみを使用してください。サードパーテ ィ製のケーブルや延 長 ケーブルを本 ユニットに使用しないでください。 ほこりや湿気、および極端な温度環境は避けてください。電源ユニットは、濡れる可能性のある場 所 に置 か な いでください 。 電源ユニットはコンピュータに内蔵するためのものであり、外部または屋外での使用を意図した

メーカーの指示および/またはこれらの安全上の注意事項に従わなかった場合、すべての保証は 即時に無効となります。

オンラインカスタマーサービス よくある質問や追加情報、および修理に関する説明については、www.xpg.comにある製品ページを
