Marke	Livarno Lux
Modell	IAN 300250
Produkttyp	LED-Deckenleuchte, schwenkbar
Verwendung	Innenbereich, trockene und geschlossene Räume
Betriebsspannung	230-240 V~, 50 Hz
Nennleistung	3 × 3 W (LED-Lampen E14)
Lampentyp	LED E14, max. 3 W
Anzahl der Spots	3
Schwenkwinkel der Spots	ca. 320°
Schutzklasse	I
Lieferumfang	1 Deckenleuchte, 2 Schrauben, 2 Dübel, 2 Schutzmanschetten, 3 Gläser, 3 LED-Lampen, 1 Werkzeug, 1 Anleitung
Montage	Befestigung an der Decke mit Bügel, Bohrmaschine und Bohrer Ø 6 mm erforderlich
Elektrischer Anschluss	Durch Fachkraft, externes Stromkabel
Pflege	Trockenes, fusselfreies Tuch, kein Wasser oder Lösungsmittel verwenden
Lampenwechsel	LED-Lampe E14 max. 3 W, gegen den Uhrzeigersinn abschrauben
Garantie	36 Monate ab Kaufdatum
Kundendienst	Tel. [phone], E-Mail: [e-mail]
Normen	Entspricht den europäischen und nationalen Vorschriften
Sicherheit	Stromschlag- und Verbrennungsgefahr, Anleitung sorgfältig lesen
Piktogramme	Anweisungen lesen, Warnhinweise beachten, Innenbereich, heiße Oberflächen

Häufig gestellte Fragen - IAN 300250 Livarno Lux

Welcher Lampentyp wird zum Austausch einer defekten Lampe verwendet?

Verwenden Sie ausschließlich eine LED-Lampe vom Typ E14 mit einer maximalen Leistung von 3 W wie in den technischen Daten angegeben.

Kann ich einen Dimmer mit dieser Lampe verwenden?

Nein, die mitgelieferten Lampen sind nicht für Dimmer und elektronische Schalter geeignet.

Wie reinige ich die Lampe sicher?

Schalten Sie zuerst die Netzversorgung aus, indem Sie die Sicherung entfernen oder den Schutzschalter ausschalten. Lassen Sie die Lampe abkühlen, verwenden Sie dann ein trockenes, fusselfreies Tuch. Niemals Wasser oder Lösungsmittel verwenden.

Was tun, wenn eine Lampe durchbrennt oder nicht funktioniert?

Überprüfen Sie, ob die Lampe fest eingeschraubt ist und vom richtigen Typ ist (LED E14, max. 3W). Wenn sie defekt ist, ersetzen Sie sie gemäß den Sicherheitshinweisen: Schalten Sie die Stromversorgung aus, lassen Sie abkühlen, dann ersetzen Sie die Lampe.

Kann ich die Spots ausrichten, während die Lampe eingeschaltet ist?

Nein, Sie müssen die Lampe unbedingt ausschalten und vollständig abkühlen lassen, bevor Sie die Spots ausrichten. Die Spots sind bis zu 320° schwenkbar.

Welches Werkzeug wird für die Montage benötigt?

Die nicht im Lieferumfang enthaltenen Werkzeuge umfassen: einen Bleistift/Marker, einen Spannungsprüfer, einen Schraubendreher, eine Bohrmaschine mit einem Bohrer von 6 mm, eine Seitenschneider und eine Leiter.

Wer darf die elektrische Installation durchführen?

Die elektrische Installation muss von einem Fachmann oder einer entsprechend qualifizierten Person durchgeführt werden. Schließen Sie die Lampe nicht selbst an, wenn Sie nicht qualifiziert sind.

Wie wechsle ich eine Lampe sicher?

1. Schalten Sie die Stromversorgung aus (Sicherung oder Schutzschalter). 2. Lassen Sie die Lampe abkühlen. 3. Schrauben Sie die defekte Lampe gegen den Uhrzeigersinn ab. 4. Schrauben Sie die neue Lampe im Uhrzeigersinn ein. 5. Schalten Sie die Stromversorgung wieder ein.

Kann die Lampe im Badezimmer verwendet werden?

Nein, diese Lampe ist ausschließlich für den Innenbereich in trockenen und geschlossenen Räumen konzipiert. Sie ist nicht für feuchte Räume wie Badezimmer geeignet.

Was tun bei Störung oder Defekt innerhalb der Garantiezeit?

Kontaktieren Sie den Kundendienst unter der in der Anleitung angegebenen Adresse, unter Angabe der Artikelnummer 14131702L und unter Beifügung des Kassenbons. Die Garantie beträgt 36 Monate ab Kaufdatum.

BEDIENUNGSANLEITUNG IAN 300250 Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

FR BE

PLAFONNIERÀLED

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

Legendeder verwendetenPiktogramme .6

Einleitung . 6

Bestimmungsgemäß Verwendung. 6

Lieberumfang . 6

Teilebeschreibung. 7

Technische Daten . 7

Sicherheit . 7

Sicherheitshinweise . 7

Vorbereitung 8

Benöttiges Werkzeug und Material. 8

Vor der Installation. 8

Inbetriebnahme

Leuchte montieren . 8

Spot ausrichten. 9

Leuchtmittel wechseln. 9

Wartung und Reinigung .9

Entsorgung .9

Garantie und Service . 10

Garantie . 10

Serviceadresse . 10

Konformitätserklarung. 10

Hersteller. . 10

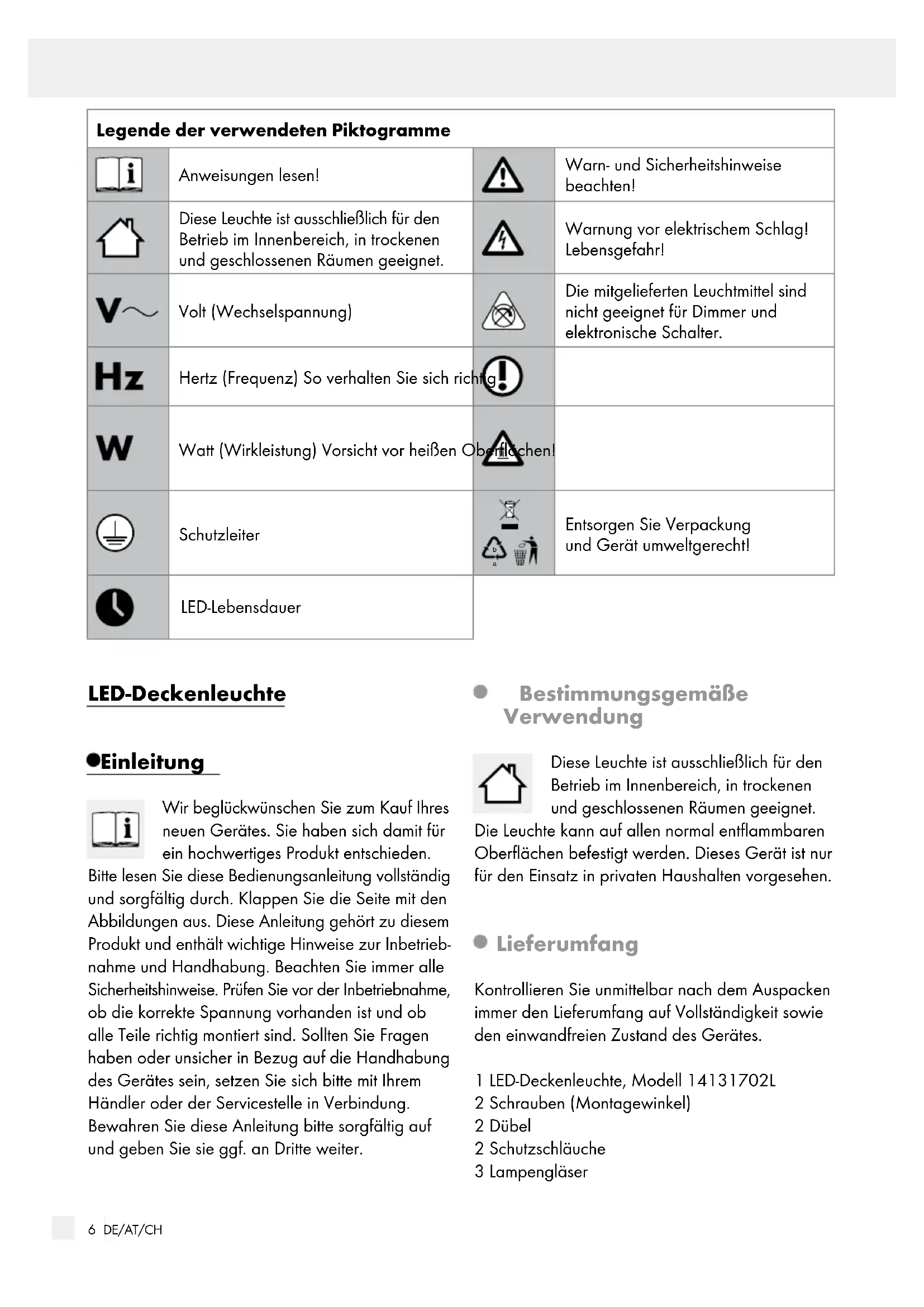

Legendeder verwendenten Piktogramme
i	Anweisungen lesen!		Warn- und Sicherheitshinweise beachten!
	These Leuchte ist ausschließlich für den Betrieb im Innbereich, in trockenen und geschlossenen Räumen geeignet.		Warnung vor elektrischem Schlag! Lebensgefahr!
V~	Volt (Wechselspannung)		Die mitgelieferten Leuchtmittel sind nicht geeignet für Dimmer und elektronische Schalter.
Hz	Hertz (Frequenz) So verhalten Sie sich richtig
W	Watt (Wirkleistung) Vorsicht vor weißten Oberflächen!
	Schutzleiter		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	LED-Lebensdauer

LED-Deckenleuchte

●Einleitung

Wir beträckwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Bitte lessen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung führt zu diesen Produkt und enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prufen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sichitte mit ihrem Handler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitungitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäß Verwendung

These Leuchte ist ausschließlich für den Betrieb im Innebereich, in trockenen und geschlossenen Räumen geeignet.

Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

- Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfrei Zustand des Gerätes.

1 LED-Deckenleuche, Modell 14131702L
2 Schrauben (Montagewinkel)
2 Dübel
2 Schutzschläuche
3 Lampenglaser

3 LED-Leuchtmittel
1 Werkzeug
1 Montage- und Bedienungsanleitung

Teilebeschreibung

Dübel
Montagewinkel
Schaube (Anschlussgehäuse)
Schraube (Montagewinkel)
Anschlussgehäuse
Leuchtmittel
Werkzeug
Schraubring
Lampenglas
Fassung
Spot
Schutzschlauch
Netzanschlusskabel (extern)
Lüsterklemme

- Technische Daten

Articlelnr.: 14131702L

Betriebsspannung: 230 - 240V 50Hz

Nennleistung: LED E14, 3 x max. 3 W

Leuchtmittel: LED E14, max. 3 W

Schutzklasse: I

- Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, wird keine Haftung übernommen!

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführten.
Überprüfen Sie vor jedem Netzanschluss die Leuchte und das Netzanschlusskabel auf etwaige Beschädigungen. Benutzen Sie ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.

WARNING!

Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft.

Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der bereitsigten Betriebsspannung der Leuchte übereinstimmt (siehe Kapitel „Technische Daten").
Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Die Leuchte nicht auf feuchtem oder leitendem Untergrund installieren!

Vermeiden Sie Brand- und Verletzungsgefahr

VERLETZUNGSGEFAHR!

Überprüfen Sie unmittelbar nach dem Auspäken eines Leuchtmittel und Lampenglas auf Beschädigungen.
Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder Lampenglas. Setzen Sie sich in thisem Fall für Ersatz mit der Servicestelle in Verbindung.

RSICHT! VERBRENNUNGS-GEFAHR DURCH HEISSE OBERFLÄCHEN!

Stellen Sie sichere, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze.

Lassen Sie die Leuchte vollständig abkühlen.
Ersetzen Sie defekte Leuchtmittelsofar durch neue. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst die Sicherung oder schalten Sie den Leitungsschutzschalter aus.
Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tuten, Kunststoffeile, etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Die mitgelieferten Leuchtmittel sind nicht geeignet für Dimmer und elektronische Schalter.

• Bleistift/Markierwerkzeug
• Spannungsprüfer
• Schraubendreher
• Bohrmschine
  -Bohrer (ca. 6 mm)
  -Seitenschneider
• Leiter

Vorder Installation

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuche und Anschlussbestimmungen haben.

Soverhalten Sie sich richtig

Verwenden Sie nur Leuchtmittel wie im Kapitel „Technische Daten" angegeben.
Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist.
Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Seien Sie stets aufmerksam! Achten Sie immer darauf auf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.
Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchtene angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.

Inbetriebnahme

Leuchte montieren

Entfernen Sie die sichlich am Anschlussgehause 5 sightbaren Schrauben 3 und nehmen Sie den Montagewinkel 2 auf der Rückseite ab.
Markieren Sie die Bohrlocher mit Hilfe der im Montagewinkel 2 fur die Schrauben vorgesehen Langlocher.
Bohren Sie nun die Befestigungslöcher (ca. 6 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.
Fuhren Sie die Dube in die Bohrlocher ein.
Befestigen Sie den Montagewink mit den mitgelieferten Schrauben 4.
Fuhren Sie das Netzanschlusskabel (extern) 13 durch die Schutzschläuche 12.

Vorbereitung

Benöfigtes Werkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

Verbinden Sie nun das Anschlusskabel der Leuchte mittels Lusterklemme [14] mit dem Netzanschlusskabel (extern) [13].
Hinweis:Achten Sie darauf, dass Sie die einzeln Leiter des Netzanschlusskabels (extern) jeweils richtig anschlieben: stromfuhrrender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N, Schutzleiter, grün-gelb = Symbol
Verschrauben Sie nun die Leuchte mittels der Schrauben 3 mit dem Montagewinkel 2.
Lösen Sie den Schraubring 8 von der Lampenfassung 10.
Stecken Sie das Lampenglas 9 vorsichtig über die Fassung 10 und befestigen Sie es, indem Sie den Schraubring 8 mittels mitgeliefertem Werkzeug festdrehen. Achten Sie auf den richtigen Sitz.
Benutzen Sie zum Einsetzen der Leuchtmittel ein sauberes, fusselfreies Tuch.
Setzen Sie das E14-Leuchtmittel ein, indem Sie es vorsichtig im Uhrzeigersinn einschrauben. Überprüfen Sie den richtigen Sitz.
Ohre Leuchte ist nun betriebsbereit.
Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an.

- Spot aussrichten

Verändern Sie die Ausrichtung der Spot nur, wenn die Leuche ausgeschaltet ist.
Lassen Sie die Leuchte vollständig abkühlen.
Drehen Sie die einzelnen Spots am Fuß in die gewünschte Richtung. Die Spots halten sich um ca. 320° drehen.

Leuchtmittel wechseln

WARNING! STROMSCHLAGGEFAHR!

Trennen Sie zum Auswechseln des Leuchtmittels die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-Stellung).

■ Verwenden Sie nur Leuchtmittel wie im Kapitel „Technische Daten" angegeben.

Lassen Sie die Leuchte vollständig abkühlen.
Benutzen Sie zum Auswechseln ein sauberes, fusselfreies Tuch.
Entfernen Sie das defekte Leuchtmittel, indem Sie das E14-Leuchtmittel vorsichtig gegen den Uhrzeigersinn herausschrauben.
Setzen Sie das neue Leuchtmittel ein, indem Sie das E14-Leuchtmittel vorsichtig im Uhrzeigersinn einschrauben. Überprüfen Sie den richtigen Sitz.
- Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an.

Wartung und Reinigung

WARNING! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).

WARNING! STROMSCHLAGGEFAHR!

Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

VORSICHT! VERBRENNUngsGEFAHR DURCH HEISSE OBERFLÄCHEN!

Lassen Sie die Leuchte vollständig abkühlen.

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte wurde hierbei Schadennehmen.
Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfolhen Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgebient hat, im Interesse des Umweltschutzes nicht in den Hausmull, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungsszeiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

Serviceadresse

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

DEUTSCHLAND

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 300250

Bitte halten Sie für alle Anfrage den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

- Garantie und Service

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf these Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel Herausstellen, senden Sie das Gerätitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 14131702L.

Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleibeiteile (wie z. B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlangert noch erneuert.

Konformitätserklarung

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
