BEDIENUNGSANLEITUNG PTA1000BT Pyle

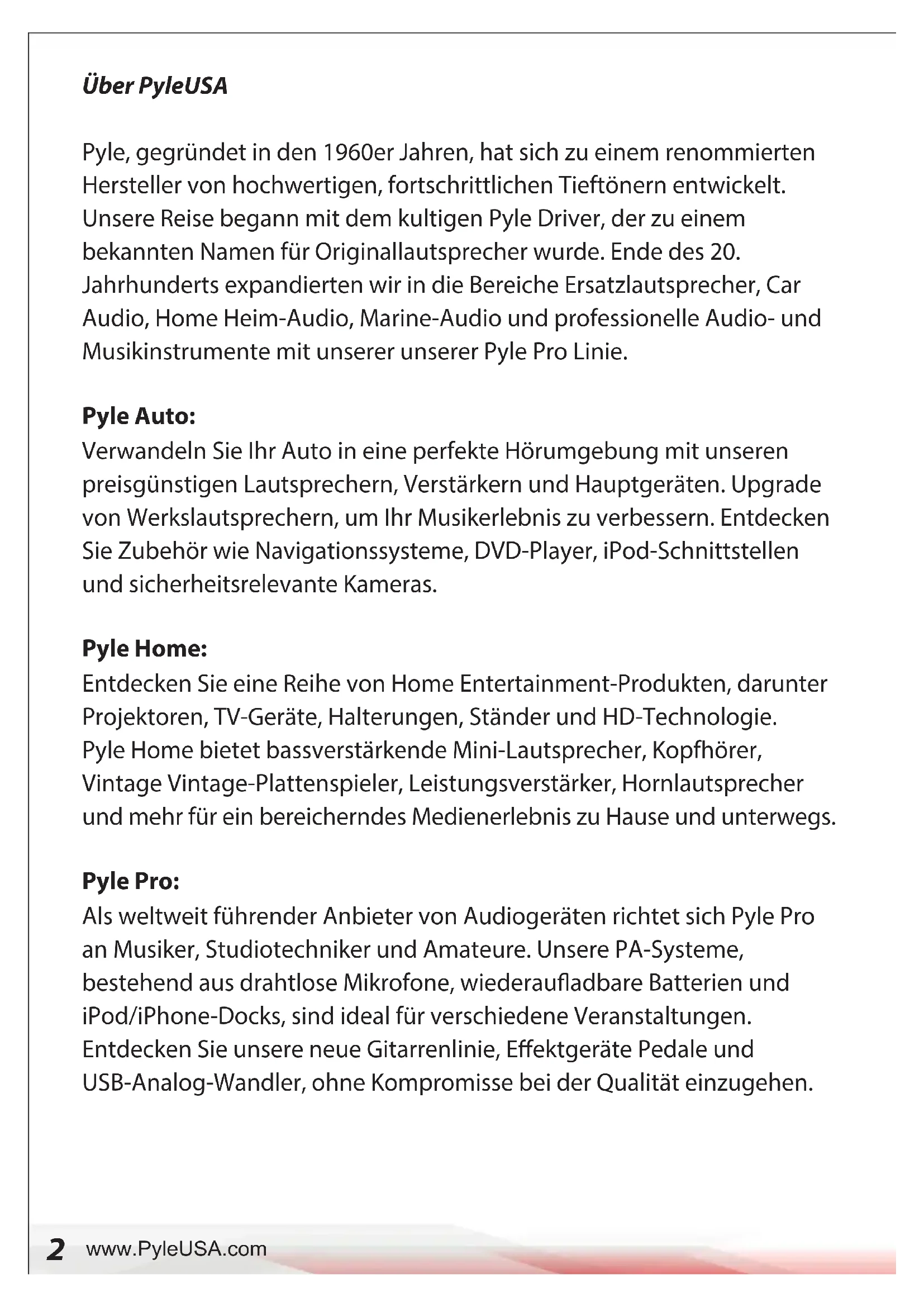

GERÜber PyleUSA Pyle, gegründet in den 1960er Jahren, hat sich zu einem renommierten Hersteller von hochwertigen, fortschrittlichen Tieftönern entwickelt. Unsere Reise begann mit dem kultigen Pyle Driver, der zu einem bekannten Namen für Originallautsprecher wurde. Ende des 20. Jahrhunderts expandierten wir in die Bereiche Ersatzlautsprecher, Car Audio, Home Heim-Audio, Marine-Audio und professionelle Audio- und Musikinstrumente mit unserer unserer Pyle Pro Linie. Pyle Auto: Verwandeln Sie Ihr Auto in eine perfekte Hörumgebung mit unseren preisgünstigen Lautsprechern, Verstärkern und Hauptgeräten. Upgrade von Werkslautsprechern, um Ihr Musikerlebnis zu verbessern. Entdecken Sie Zubehör wie Navigationssysteme, DVD-Player, iPod-Schnittstellen und sicherheitsrelevante Kameras. Pyle Home: Entdecken Sie eine Reihe von Home Entertainment-Produkten, darunter Projektoren, TV-Geräte, Halterungen, Ständer und HD-Technologie. Pyle Home bietet bassverstärkende Mini-Lautsprecher, Kopfhörer, Vintage Vintage-Plattenspieler, Leistungsverstärker, Hornlautsprecher und mehr für ein bereicherndes Medienerlebnis zu Hause und unterwegs. Pyle Pro: Als weltweit führender Anbieter von Audiogeräten richtet sich Pyle Pro an Musiker, Studiotechniker und Amateure. Unsere PA-Systeme, bestehend aus drahtlose Mikrofone, wiederauadbare Batterien und iPod/iPhone-Docks, sind ideal für verschiedene Veranstaltungen. Entdecken Sie unsere neue Gitarrenlinie, Eektgeräte Pedale und USB-Analog-Wandler, ohne Kompromisse bei der Qualität einzugehen. www.PyleUSA.com 2Bestimmt, den Benutzer auf das Vorhandensein von nicht isolierter „Gefährlicher Spannung“ innerhalb des Gerätegehäuses hinzuweisen, die stark genug sein kann, um ein Risiko eines elektrischen Schlags für eine Person zu schaen. Bestimmt, den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanweisungen (Service) in der zum Produkt gehörenden Literatur hinzuweisen. SICHERHEITSANWEISUNGEN VORSICHT: Um das Risiko eines elektrischen Schlags zu verringern, VERSUCH- EN SIE NICHT, DEN VERSTÄRKER ZU ÖFFNEN ODER DIE ABDECKUNG ZU ENTFERNEN. Es gibt keine vom Benutzer zu wartenden Teile im Inneren. Bitte verwenden Sie einen qualizierten Techniker für alle Serviceleistungen. WARNUNG: Um einen elektrischen Schlag oder Brandgefahr zu vermeiden, sollte dieser Verstärker nicht Regen oder Feuchtigkeit ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie Vasen, auf den Verstärker. Bei der Verwendung von elektrischen Produkten sollte immer Vorsicht gebo- ten sein. Bitte lesen und bewahren Sie diese Sicherheitshinweise auf.

1. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

2. Reinigen Sie nur mit einem trockenen Tuch.

3. Blockieren Sie keine der Belüftungsönungen. Installieren Sie den Verstärk-

er gemäß den Anweisungen des Herstellers.

4. Installieren Sie nicht in der Nähe einer Wärmequelle, wie einem Heizkörper,

Wärmeregister, Herd oder anderen Geräten (einschließlich Verstärker).

5. Verändern Sie keinen polarisierten Stecker (zwei Klingen, von denen eine

breiter ist als die andere) oder einen geerdeten Stecker (zwei Klingen mit einem dritten Stift), da diese Schutz bieten. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, konsultieren Sie einen Elektriker, um die veraltete Steckdose zu ersetzen.

6. Schützen Sie das Netzkabel vor Beschädigungen, insbesondere in der Nähe

der Stecker, Anschlussdosen und dem Punkt, an dem sie mit dem Verstärker verbunden werden.

7. Verwenden Sie nur vom Hersteller bereitgestelltes Zubehör.

8. Verwenden Sie nur mit einem vom Hersteller spezizierten Wagen, Ständer,

Stativ, Halterung oder Tisch oder einem mit dem Verstärker verkauften. Bei Verwendung eines Wagens ist Vorsicht geboten, um Verletzungen durch Umkippen zu vermeiden. www.PyleUSA.com 3SCHALLPEGEL dBA, LANGSAME REAKTION DAUER PRO TAG IN STUNDEN

9. Ziehen Sie den Verstärker bei Gewittern oder wenn er längere Zeit nicht

benutzt wird, aus der Steckdose.

10. Überlassen Sie alle Wartungsarbeiten qualiziertem Fachpersonal. Eine

Wartung ist erforderlich, wenn der Verstärker in irgendeiner Weise beschädigt wurde. Beispiele hierfür sind Schäden am Stromkabel oder Stecker, Verschüttungen von Flüssigkeiten, heruntergefallene Objekte im Verstärker, Exposition des Verstärkers gegenüber Regen oder Feuchtigkeit, ungewöhnliche Betriebsweisen oder wenn der Verstärker heruntergefallen ist.

11. Entfernen Sie niemals den Erdungsstift und schließen Sie nur an eine

geeignete Stromversorgung an, wie auf dem Gerät angegeben. Für weitere Informationen fordern Sie unser kostenloses Heft „Schockgefahr und Erdung“ an.

12. Wenn dieses Produkt auf einem Gerätegestell montiert werden soll, sollte

eine hintere Unterstützung bereitgestellt werden.

13. Die Exposition gegenüber extrem hohen Geräuschpegeln kann zu dauer-

haftem Hörverlust führen. D ie Anfälligkeit für lärmbedingten Hörverlust variiert stark von Person zu Person, aber fast jeder wird bei langanhaltender Exposition gegenüber intensivem Lärm eine gewisse Schädigung erfahren. Die US-amerikanische Behörde für Arbeitssicherheit und Gesundheitsschutz (OSHA) hat die folgenden zulässigen Lärmexpositionsgrenzen festgelegt: Nach OSHA führt jede Exposition, die über den oben genannten zulässigen Grenzen liegt, zu einem gewissen Hörverlust. Ohrstöpsel oder Gehörschützer müssen getragen werden, wenn dieses Verstärkersystem betrieben wird und die Exposition über den oben genannten Grenzwerten liegt, um dauerhaften Hörverlust zu verhindern. Um eine potenziell gefährliche Exposition gegenüber hohen Schalldruckpegeln zu vermeiden, wird empfohlen, dass alle Personen, die einer Ausrüstung ausgesetzt sind, die hohe Schalldruckpegel erzeugen kann, wie dieses Verstärkersystem, durch Gehörschützer geschützt werden, während dieses Gerät in Betrieb ist. www.PyleUSA.com 4BETRIEB Frontplatte

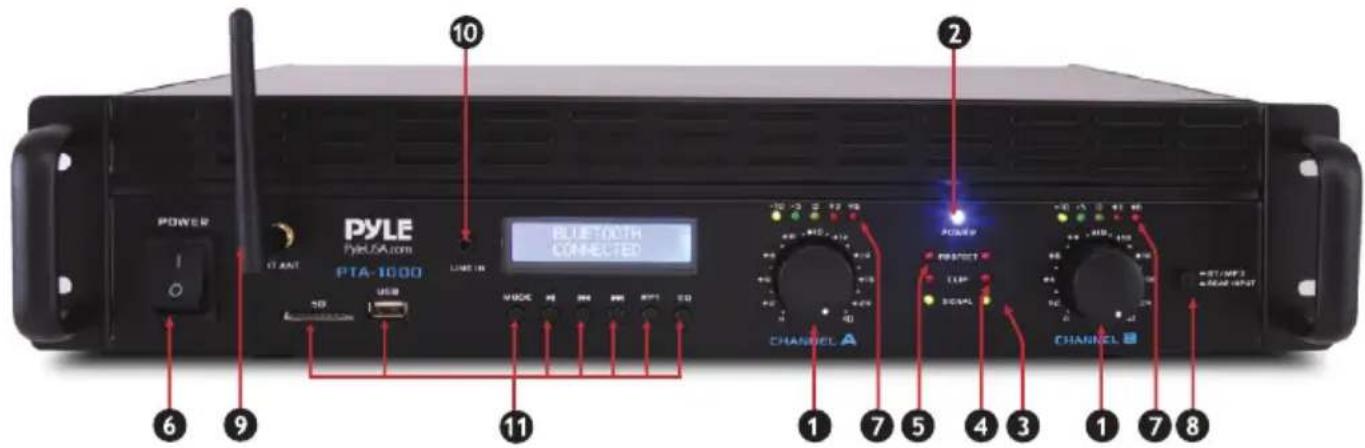

1. EINGANGSPEGEL (dB)

Diese Regler werden verwendet, um den Eingangspegel jedes Kanals einzustellen. Sie bestimmen, wie laut jeder Kanal des Leistungsverstärkers für ein gegebenes Eingangssignal klingt. Der maximale Eingangspegel wird erreicht, indem der Regler vollständig im Uhrzeigersinn gedreht wird – diese Einstellung ergibt den maximalen Mixer/System-Headroom. Das Zurückdrehen des Reglers gegen den Uhrzeigersinn führt zu einem niedrig- eren Systemrauschen auf Kosten des Mixer/System-Headrooms. Das vollständige Drehen des Reglers gegen den Uhrzeigersinn schaltet diese Einstellung AUS. Es ist immer eine gute Idee, jede neue Installation mit dieser Einstellung einzuschalten, um die Systemlautsprecher zu schützen.

2. POWER-LED (POWER)

Diese Anzeigen leuchten auf, wenn die Hauptstromversorgung für den Verstärker zugeführt wird und beide Kanäle betriebsbereit sind. Wenn ein Kanal fehlerhafte Bedingungen aufweist, die sichere Betriebstemperatur- grenzen überschreitet oder wenn der Hauptstromkreis unterbrochen wird, werden beide Leistungs-LEDs des Kanals dunkel, was einen Shutdown anzeigt. Wenn der BRIDGE-Modus ausgewählt ist, bleibt die PWR-Anzeige am Kanal B dunkel, was eine positive Bestätigung dieser Modusauswahl darstellt.

3. SIGNALAKTIVITÄTS-LEDS (SIGNAL)

Diese Anzeigen leuchten auf, wenn das zugehörige Kanalausgangssignal 1 Volt RMS überschreitet.

4. ÜBERLASTUNGS (CLIP)

Diese Anzeigen leuchten auf, wenn der zugehörige Kanal überlastet wurde.

5. FEHLER-LEDS (FAULT)

Diese Anzeigen leuchten auf, wenn der Verstärker gerade eingeschaltet wurde oder wenn der Verstärker ein Problem erkannt hat, wie Überhitzung oder Schaltungsprobleme. www.PyleUSA.com

56. EIN-/AUSSCHALTER

Dieser robuste Kippschalter schaltet den Strom für den Verstärker ein. Wenn das Gerät eingeschaltet wird, gibt es eine dreisekündige Verzögerung, die die Einschalttransienten reduziert/eliminiert, die mit den an den Verstärker angeschlossenen Systemgeräten verbunden sind und die Lautsprecher schützt.

Pegel-LED-Anzeige für Kanal A und B.

8. MP3/AUX-EINGABE DRUCKSCHALTER

Drücken, um zwischen Drahtloser USB/SD/BT/FM-Modus zu wechseln. Nicht drücken für AUX-Modus.

9. Drahtlose BT-ANTENNE: Drahtlose BT-Empfangsantenne für besseren

10. AUX-EINGANGSBUCHSEN: Verbinden Sie den AUX-Eingang mit diesen

• Unterstützt USB-SD-Karte

• Musikformat: MP3, WMA, WAV

• Verbindung über Drahtloser BT, kompatibles Drahtloser BT: Version 5.0

• Mit LCD-Anzeige, zeigt ID3-Format.

• 6 voreingestellte digitale EQ-Eekte. USB, SD, Drahtloser BT/FM-Modus Vorwärts/Nächste Kanäle Wiedergabe/Pause/Scan Rückwärts/Vorherige Kanäle RPT: SD/USB-Wiederholungswiedergabe RPT: Drücken Sie diese Taste, um den EQ-Eektmodus auszuwählen. ID3: Drücken Sie diese Taste, um Titel-, Dateinamen-, Künstler- usw. Infor mationen anzuzeigen. FM-Radio

• Drücken Sie die MODE-Taste, um den FM-Radiomodus auszuwählen.

• Einmal drücken, dann beginnt es, den FM-Frequenzbereich zu scannen und die Stationen P1 bis P30 einzustellen.

• Drücken Sie oder -Taste, um die gewünschten Stationen auszuwählen oder verwenden Sie die Titelauswahltaste von 1 bis 30, um die gewünschten Stationen zu erhalten. Drahtloser BT-Audiowiedergabebetrieb

• Drücken Sie die MODE-Taste, um den Drahtloser BT-Modus auszuwählen.

• Aktivieren Sie die Drahtloser BT-Funktion Ihres externen Geräts und suchen Sie die Drahtloser BT-ID des Produkts und verbinden Sie sich. Nach der Verbindung können Sie die Audiodateien auf Ihrem Gerät abspielen und Ihre Lieblingsmusik mit der leistungsstarken Audioausgabe des Produkts hören. www.PyleUSA.com 6www.PyleUSA.com

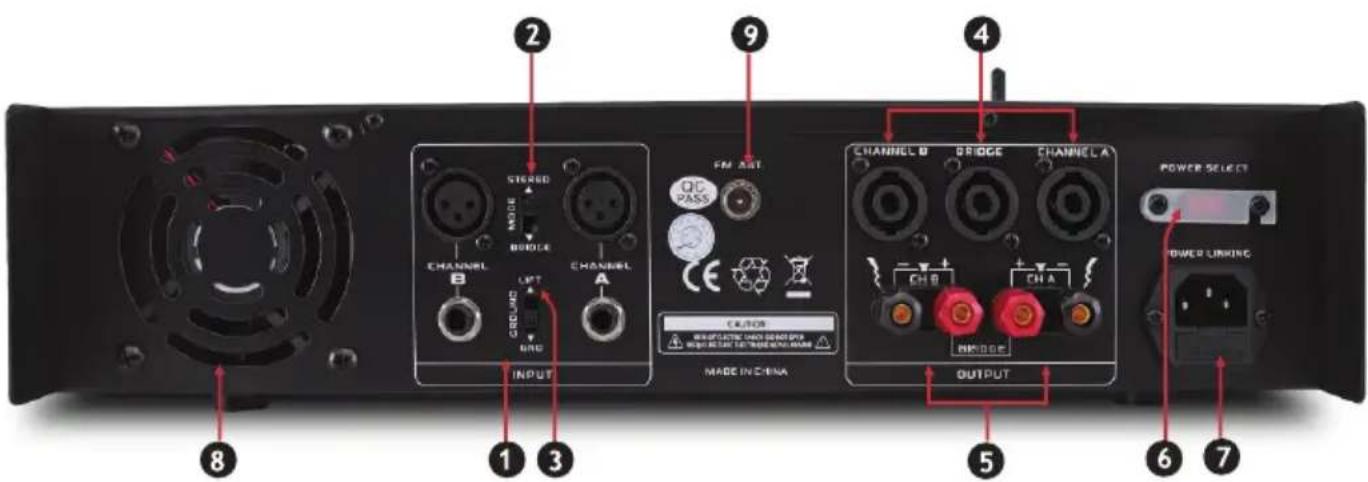

Cannon- und Klinkenstecker bieten symmetrische oder unsymmetrische Eingangsmöglichkeiten.

Dieser Schalter wird verwendet, um den Betriebsmodus STEREO oder BRÜCKE auszuwählen.

3. GROUND-LIFTSCHALTER

4. BINDUNGSPFOSTEN-AUSGÄNGE

Berührungssichere Klemmen werden bereitgestellt. Für jeden Kanal sind die Ausgänge parallel geschaltet und die Lautsprecheranschlusskabel können mit Bananensteckern oder abisolierten Drähten verbunden werden.

5. LAUTSPRECHERAUSGANG

Der Verstärker bietet (3) vierpolige Lautsprecheranschlüsse, einen für jeden Kanal und einen für den Brückenmodus.

Schalter, um zwischen 110V-120V oder 220V-240V Stromversorgung zu wählen.

Dies ist ein standardmäßiger IEC-Stromanschluss. Ein Netzkabel, das den passenden AC-Stecker und die Bewertung für die beabsichtigte Betriebss- pannung hat, ist im Karton enthalten.

(Zwei) 2-Gang-DC-Lüfter versorgen den Verstärker mit Kühlluft. Die Lüfter schalten automatisch auf hohe Geschwindigkeit um, wenn die Einheit zusätzliche Kühlung benötigt.NNE: Anschluss für Tuner-Antenne.Anleitung Pyles PTA1000BT Drahtloser BT Pro Audio-Leistungsverstärker ist die perfekte Lösung für all Ihre Audio-Bedürfnisse. Mit der neuesten Verstärkungstechnolo- gie und einer beeindruckenden Leistung von 1000 Watt ist dieser Receiver darauf ausgelegt, reinen Stereoklang von einer Vielzahl angeschlossener Musikquellen zu liefern. Die eingebaute drahtlose BT-Audioempfängerfähigkeit ermöglicht es Ihnen, Ihre Musik kabellos zu streamen, und sie funktioniert mit all Ihren Lieblingsgeräten (wie Smartphones, Tablets, Laptops, Computer usw.). Genießen Sie vollumfängliche Stereoklangwiedergabe beim Streamen von Audio mit einer drahtlosen Reichweite von bis zu 30 Fuß. Weitere Systemfunk- tionen umfassen einen USB-Flash-Laufwerkleser, SD-Kartenleser, Push-Type-Lautsprecheranschlussklemmen, RCA-Stereo-Eingänge, RCA-Sub- woofer-Ausgang und einen Aux (3,5 mm)-Anschluss, um noch mehr externe Geräte anzuschließen. Übernehmen Sie die Kontrolle über Ihren Klang mit dem Pyle PTA1000BT Drahtlosen BT Pro Audio-Leistungsverstärker. Anleitung für den Betrieb mit Drahtloser BT: Externe Geräte mit eingebauter Drahtloser BT-Funktion können drahtlos mit diesem Verstärker verbunden werden, um über die Lautsprecher des Verstärkers abzuspielen.

1. Stellen Sie zunächst sicher, dass der Verstärker eingeschaltet ist, drehen Sie

die Lautstärke auf die MINI-Position und es ist besser, die drahtlose BT-An- tenne am hinteren Bedienfeld für einen besseren Empfang herauszuziehen.

2. Drücken Sie den BT/Line-Schalter auf der Vorderseite, Sie werden die

Stimme "POWER ON" und auch "PAIRING" hören, und dann ist das Gerät automatisch bereit, sich mit Ihrem externen Gerät zu koppeln.

3. Schalten Sie das Drahtloser BT auf Ihren externen Geräten wie Smartphone,

Computer und anderen ein.

4. Suchen Sie nach verfügbaren Drahtloser BT-Geräten in Reichweite Ihres

externen Geräts und warten Sie, bis Ihr Gerät "PYLEUSA orB" in der Liste der zu koppelnden Geräte auswählt.

5. Und Sekunden später, wenn Sie eine Stimme "Your Device is Connected"

hören, dann ist die Drahtloser BT-Kopplung erfolgreich.

6. Sie können jetzt Musik auf Ihrem externen Gerät über den Verstärker

abspielen. www.PyleUSA.com 8Hilfe & Fehlerbehebung Wenn Sie während der Benutzung des Geräts auf eines der folgenden Probleme stoßen, verwenden Sie diese Fehlerbehebungsanleitung, um Ihnen bei der Behebung des Problems zu helfen. Sollte ein Problem weiterhin bestehen, wenden Sie sich an Ihren nächsten Händler. www.PyleUSA.com

Kein Ton vom Mikrofon

• Sicherstellen, dass das Stromkabel fest angeschlos-sen ist.• Ein anderes Gerät in die Steckdose stecken, um zu überprüfen, ob die Steckdose korrekt funktioniert• Am Verstärker wurde der falsche Eingang ausgewählt• Die Musik-Hauptlautstärkeregelung ist auf das Minimum eingestellt• Sicherung defekt• Lautsprecher und Lautsprecherkabel sind entweder nicht angeschlossen, locker oder defekt.
• Das Mikrofon ist nicht eingeschaltet

• Das Mikrofonkabel ist locker oder funk- tioniert nicht

• Die Mikrofonlautstärke für diesen Kanal ist auf das Minimum eingestellt

• Das Mikrofon funktioniert nicht richtig

• Sicherstellen, dass alle Kabel und Drähte fest angeschlossen sind

• Ein anderes Quellgerät anschließen, um zu sehen, ob das Brummen weiterhin besteht. Wenn nicht, könnte das Problem beim ursprünglichen Gerät liegen.

• Ihr Gerät an einen anderen Eingang am Verstärker anschließen

• Die Lautstärke ist zu hoch eingestellt und die Lautsprecher verzerren Starkes Brummen oder Rauschen Mögliche Ursache & Lösung Warnung zu California Prop 65 WARNUNG: Dieses Produkt kann Sie Chemikalien aussetzen, von denen im Bundesstaat Kalifornien bekannt ist, dass sie krebsartige Geburtsfehler und andere Fortpflanzungsschäden verursachen. Nicht einnehmen. Weitere Informationen finden Sie unter: www.P65warnings.ca.govMerkmale

• 2-Kanal Pro Audio Verstärker

• Brückbarer Verstärker: Brückenmodus-Fähigkeit

• Eingebautes Drahtloser BT-Streaming

• (2) 1/4" TRS-Eingangsbuchsen

• (2) XLR-Eingangsbuchsen

• (3) SpeakOn-Ausgangsanschlüsse (A/B/Brücke)

• (2) Paar Lautsprecheranschlussklemmen

• Power-, Protect-, Clip-, Signal-LED-Anzeigen

• Links- und Rechtskanal-Pegel-Signalanzeigen

• Eingebaute Lüftungskühlventilatoren

• Bedienzentrum auf der Vorderseite

• Rack-Montage-System Drahtlose BT-Konnektivität:

• Einfaches & problemloses Koppeln

• Sofortige drahtlose Audio-Streaming-Fähigkeit

• Funktioniert mit allen heutigen neuesten drahtlosen BT-Geräten

• Drahtloser BT-Netzwerkname: 'PYLEUSA oder BT'

• Drahtlose BT-Version: 5.0

• Drahtlose Reichweite: Bis zu 30'+ Fuß. Was ist in die Schachtel?

• Pro Audio Verstärker • Stromkabel • BT- und FM-Antenne Technische Daten

• Leistungsabgabe: 2000 Watt MAX

• Verstärkertyp: 2-Kanal

• Signal/Rausch-Verhältnis: 102dB

• Frequenzgang: 20Hz- 20kHz, +/- 0.2dB

• Stromversorgung: 120/220V, umschaltbar Maße (L x B x H):19.09" x 9.84" x 3.54" -Zoll (48.4 x 24.9 x 8.99 -Zentimeter) www.PyleUSA.com 10Produktregistrierung Vielen Dank, dass Sie sich für PyleUSA entschieden haben. Durch die Registrierung Ihres Produkts stellen Sie sicher, dass Sie die vollen Vorteile unserer exklusiven Garantie und persönlichen Kundenunterstützung erhalten. Füllen Sie das Formular aus, um Zugang zu Expertenunterstützung zu erhalten und Ihren PyleUSA-Kauf in perfektem Zustand zu halten.
