Produkttyp	Batterieladegerät für Bleiakkus (6V/12V)
Marke	Medion
Modell	MD 15526
Versorgungsspannung	220-240 V ~ 50/60 Hz
Eingangsstrom	0,6 A
Ladestrom (6V)	1 A
Ladestrom (12V)	1 A oder 4 A (je nach Modus)
Kompatible Batteriespannungen	6 V und 12 V
Kompatible Batterietypen	Blei-Säure, Gel, AGM (6V: 1,2-14 Ah, 12V: 1,2-120 Ah)
Schutzart	IP65 (geschützt gegen Strahlwasser)
Elektrische Schutzklasse	II (Doppelisolierung)
Lademodi	4 Modi: Laden 6V (1A), Laden 12V (1A), Schnellladen 12V (4A), Schnellladen 12V bei Kälte (4A)
Sonderfunktionen	Automatische Erhaltungsladung, Reaktivierung entladener Batterien, Schutz vor Verpolung und Überhitzung
Anzeige	LED-Anzeige mit Modus-, Batteriespannungs- und Ladezustandsindikatoren
Mitgeliefertes Zubehör	Ladegerät mit Klemmen (rot/schwarz), Netzkabel, Bedienungsanleitung
Wandmontage	Möglich durch Montagebohrungen
Wartung	Reinigung mit einem weichen, trockenen Tuch; vor der Reinigung vom Netz trennen
Sicherheit	Schutz vor Explosion (Wasserstoff), Stromschlag, Kurzschluss; nur für den Innenbereich
Betriebstemperatur	-10°C bis +40°C
Herstellungsland	Deutschland (Medion AG)

Häufig gestellte Fragen - MD 15526 MEDION

Wie schließe ich das Ladegerät an die Batterie an?

Trennen Sie zuerst die Batterie vom Fahrzeug (zuerst das Minuskabel). Schließen Sie die rote Klemme (+) an den Pluspol der Batterie an, dann die schwarze Klemme (-) an den Minuspol. Schließen Sie dann das Ladegerät an eine 220-240 V Netzsteckdose an.

Welche Batterietypen kann ich mit dem MD 15526 laden?

Dieses Ladegerät ist für Bleiakkus mit 6 V (1,2 bis 14 Ah) und 12 V (1,2 bis 120 Ah) ausgelegt, einschließlich Gel- und AGM-Batterien. Laden Sie keine anderen Batterietypen.

Wie wähle ich den richtigen Lademodus aus?

Drücken Sie mehrmals die MODE-Taste, um zwischen 4 Modi zu wählen: Modus 1 (6V/1A), Modus 2 (12V/1A), Modus 3 (12V/4A bei normalem Wetter), Modus 4 (12V/4A bei Kälte). Das Ladegerät erkennt automatisch den passenden Modus, wenn die Batterie erkannt wird.

Was bedeuten die Anzeigen auf dem Display?

Das Batteriesymbol blinkt während des Ladens und leuchtet dauerhaft während der Erhaltungsladung. Die Modussymbole (1 bis 4) leuchten je nach gewähltem Modus. Fehlermeldungen (defekte Batterie, verpolte Anschlüsse) werden bei Problemen angezeigt.

Kann ich die Batterie dauerhaft angeschlossen lassen?

Ja, sobald die Batterie vollständig geladen ist, schaltet das Ladegerät automatisch in den Erhaltungsmodus (Pulsladung) um, um die Batterie ohne Überladung auf voller Kapazität zu halten.

Was tun, wenn das Ladegerät eine defekte Batterie anzeigt?

Wenn die Fehleranzeige leuchtet, ist die Batterie wahrscheinlich defekt (zu niedrige Spannung, interner Kurzschluss). Überprüfen Sie die Verbindungen und versuchen Sie einen anderen Modus. Wenn der Fehler bestehen bleibt, ersetzen Sie die Batterie.

Wie reaktiviere ich eine vollständig entladene 12-V-Batterie?

Schließen Sie die Batterie an das Ladegerät an und wählen Sie einen 12-V-Modus. Das Ladegerät versucht eine automatische Reaktivierung (Impulsmodus), bis die Spannung ein ausreichendes Niveau für normales Laden erreicht.

Ist das Ladegerät gegen Anschlussfehler geschützt?

Ja, das Ladegerät erkennt Verpolung und zeigt eine Fehlermeldung an. Es startet den Ladevorgang erst, wenn die Klemmen korrekt angeschlossen sind.

Kann ich das Ladegerät im Freien verwenden?

Nein, das Ladegerät ist nur für den Innenbereich ausgelegt. Obwohl es IP65 ist, darf es nicht Regen oder Feuchtigkeit ausgesetzt werden. Verwenden Sie es an einem trockenen, gut belüfteten Ort.

Wie reinige und warte ich das Ladegerät?

Trennen Sie es vor der Reinigung vom Netz. Wischen Sie es mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Lösungsmittel oder Chemikalien. Reinigen Sie auch die Klemmen mit einem trockenen Tuch, um einen guten Kontakt zu gewährleisten.

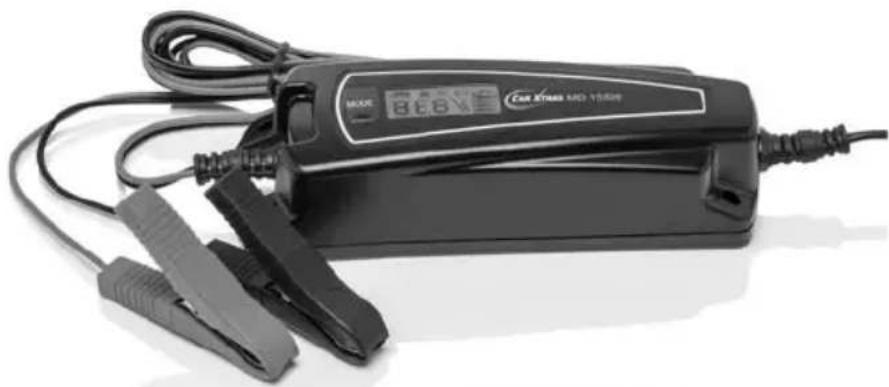

BEDIENUNGSANLEITUNG MD 15526 MEDION

KFZ-Batterieladegerät mit

LC-Display

CAR XTRAS ^® MD 15526

1. Lieferumfang 44
2. Zu dieser Anleitung 44

2.1. In dieser Anleitung verwendete Symbole und Signalwörter .....44

DE

1. Bestimmungsgemäßer Gebrauch
2. Sicherheitshinweise 47

4.1. Störungen....48
4.2. Explosionsgefahr! 48
4.3. Explosions- und Brandgefahr! 48
4.4. Schützen Sie sich vor Stromschlag! 48
4.5. Schutzartdefinition 49
4.6. Umgang mit wiederaufladbaren Batterien ....50

1. Über dieses Gerät 52
2. Bedienung 53

6.1. Statusanzeigen ....53
6.2. Beschreibung des Ladezyklus ....54
6.3. Ladegerät an Batterie anschließen ....56
6.4. Lademodus auswählen 56
6.5. Tiefenentladene 12 V-Batterien regenerieren/aufladen (Wiederbelebungsmodus) ....59
6.6. Geräteschutzfunktion 59
6.7. Trennen der Batterie 59
6.8. Ausschalten....59

1. Wandmontage 60
2. Außerbetriebnahme 60
3. Reinigung und Pflege......60
4. Entsorgung......61
5. Technische Daten....61
6. Konformitätsinformation....62
7. Impressum 62

1. Lieferumfang

Entfernen Sie sämtliches Verpackungsmaterial.

ACHTUNG! Erstickungsgefahr!

▶ Halten Sie Verpackungsbeutel und –folien von Babys und Kleinkindern fern.

Vergewissern Sie sich nach dem Auspacken, dass folgende Teile mitgeliefert wurden:

– Ladegerät mit 2 Schnellkontakt-Anschlussklemmen (1 rot, 1 schwarz)

-Bedienungsanleitung und Garantieunterlagen

2. Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Garantiekarte aus.

2.1. In dieser Anleitung verwendete Symbole und Signalwörter

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNUNG!

Warnung vor Gefahr durch Stromschlag!

VORSICHT!

Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!

ACHTUNG!

Hinweise beachten, um Sachschäden zu vermeiden!

HINWEIS!

Weiterführende Information für den Gebrauch des Geräts.

HINWEIS!

Hinweise in der Bedienungsanleitung beachten!

Aufzählungspunkt / Information über Ereignisse während der Bedienung

Auszuführende Handlungsanweisung

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

Schutzklasse II

Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Benutzung in Innenräumen

Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Batteriesymbol

Die Angaben hinter diesem Symbol definieren die maximale und die minimale Stromstärke der zu ladende Batterie.

Schmelzsicherung

Geräte mit diesem Symbol verfügen über eine Schmelzsicherung, die bei der angegeben Temperatur oder bei Überschreiten des genann- ten Nennstromes durchbrennt und den Stromkreis trennt. T2A

3. Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ein primärseitig geschaltetes Ladegerät mit Pulserhaltungsladung. Es ist zum Aufladen und Erhaltungsladen von folgenden wiederaufladbaren 6 V- oder 12 V-Blei-Batterien mit

Elektrolyt-Lösung oder -Gel sowie AGM-Batterien geeignet:

-6 V: Kapazität von 1,2 Ah bis 14 Ah;
-12 V: Kapazität von 1,2 Ah bis 120 Ah;

Außerdem können Sie tiefenentladene 12 V-Batterien regenerieren (Wiederbelebungsmodus).

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Verwenden Sie das Ladegerät ausschließlich zum Laden der in dieser Anleitung angegebenen Batterietypen. Andere Batterien dürfen auf keinen Fall mit dem Ladegerät geladen werden. Beim Gebrauch von anderen Batterietypen besteht Verletzungsgefahr und das Ladegerät könnte beschädigt werden.

Das Ladegerät lädt Batterien automatisch in mehreren Stufen und kann sie so bis auf etwa 100 % ihrer Kapazität wieder aufladen.

Sie können eine Batterie auch bei längerem Nichtgebrauch am Ladegerät angeschlossen lassen, um diese im aufgeladenen Zustand zu erhalten.

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

4. Sicherheitshinweise

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

▶ Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt;

- Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden.

▶ Setzen Sie das Ladegerät niemals Regen oder Feuchtigkeit aus! Betreiben Sie das Gerät niemals im Freien!

Das Gerät darf nicht mit Wasser, auch nicht Tropf- und Spritzwasser, in Kontakt kommen.

▶ Schließen Sie das Ladegerät nur an eine gut erreichbare Steckdose 220–240 V \~ 50 Hz an.

Decken Sie das Ladegerät nicht ab, da es sonst zur Erwärmung und somit zu einer Beschädigung kommen kann.

Um Stolperfallen zu vermeiden, verwenden Sie keine Verlängerungskabel.

▶ Verwenden Sie das Gerät nur bei Umgebungstemperaturen von -10^-35^ .

Es darf kein direktes, starkes Sonnenlicht für längere Zeit auf das Gerät fallen.

4.1. Störungen

Ziehen Sie bei Beschädigungen des Netzkabels, des Ladegeräts oder der Anschlusskabel sofort den Netzstecker aus der Steckdose.
Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen und/oder zu reparieren. Wenden Sie sich an unser Service Center oder eine andere geeignete Fachwerkstatt.
Lassen Sie ein defektes Gerät sowie ein beschädigtes Netzkabel umgehend von einer qualifizierten Fachwerkstatt reparieren oder ersetzen oder wenden Sie sich an den Service, um Gefährdungen zu vermeiden.

4.2. Explosionsgefahr!

Sorgen Sie immer für eine ausreichende Belüftung. Führen Sie den Auflade- und Erhaltungsladevorgang in einem witterungsgeschützten Raum mit guter Belüftung durch.
Stellen Sie außerdem sicher, dass beim Auflade- und Erhaltungsladevorgang kein offenes Feuer (Flammen, Glut oder Funken) vorhanden ist! Gasförmiger Wasserstoff kann beim Auflade- und Erhaltungsladevorgang von der Batterie ausströmen. Beim Kontakt mit offenem Feuer erfolgt eine hoch-explosive Knallgasreaktion!

4.3. Explosions- und Brandgefahr!

▶ Stellen Sie sicher, dass explosive oder brennbare Stoffe, z. B. Benzin oder Lösungsmittel, beim Gebrauch des Ladegerätes nicht entzündet werden können!
▶ Schließen Sie die Anschlussleitung entfernt von der Batterie und der Benzinleitung an.

4.4. Schützen Sie sich vor Stromschlag!

▶ Verwenden Sie das Ladegerät nur für 6 V- oder 12 V-Blei-Akkus

(Batterien) mit Elektrolyt-Lösung oder -Gel bzw. AGM-Batterien.

▶ Stellen Sie bei einer fest im Fahrzeug montierten Batterie sicher, dass das Fahrzeug außer Betrieb ist und sich im geschützten Stillstand befindet! Schalten Sie die Zündung aus und bringen Sie das Fahrzeug in Parkposition, z. B. mit angezogener Feststellbremse (Pkw) oder festgemachtem Seil (Boot)!
Vermeiden Sie einen elektrischen Kurzschluss beim Anschluss des Ladegerätes an die Batterie. Schließen Sie das Minus-Pol-Anschlusskabel ausschließlich an den Minus-Pol der Batterie an. Schließen Sie das Plus-Pol-Anschlusskabel ausschließlich an den Plus-Pol der Batterie an!
▶ Stellen Sie vor dem Anschluss ans Netz sicher, dass der Netzstrom vorschriftsmäßig mit 220–240 V\~50 Hz ausgestattet ist!

Fassen Sie das Netzkabel beim Einstecken in die Steckdose ausschließlich am isolierten Bereich des Netzsteckers an!
Fassen Sie die Anschlussklemmen (Plus-Pol und Minus-Pol) ausschließlich am isolierten Bereich an!
▶ Nehmen Sie das Ladegerät vor Montage- oder Wartungs- oder Reinigungsarbeiten vom Netz!

▶ Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über 45 °C aus! Bei höheren Temperaturen sinkt automatisch die Ausgangsleistung des Ladegerätes.

▶ Trennen Sie das Gerät vor dem an- und abklemmen, der Anschlussklemmen an der Batterie vom Strom.

4.5. Schutzartdefi nition

Dieses Gerät verfügt gemäß DIN EN 60529 über die Schutzart IP65 dies bedeutet:

• Das Gerät ist staubdicht und vollständig gegen Berührung geschützt.
• Das Gerät ist geschützt gegen Strahlwasser (Düse) aus beliebigem Winkel.

4.6. Umgang mit wiederaufl adbaren Batterien

▶ Verwenden Sie das Ladegerät nicht zum Auflade- und Erhaltungsvorgang von nicht wiederaufladbaren Batterien.
▶ Verwenden Sie keine eingefrorenen wiederaufladbaren Batterien!
▶ Verwenden Sie keine beschädigten oder korrodierten wiederaufladbaren Batterien.
▶ Niemals wiederaufladbare Zellen oder Batterien auseinander nehmen, öffnen oder zerkleinern.
▶ Setzen Sie Zellen oder Batterien niemals großer Wärme oder Feuer aus. Lagerung in direktem Sonnenlicht vermeiden.
▶ Schließen Sie Zellen oder Batterien niemals kurz.

Beachten Sie, dass beim Laden von Batterien ein hochexplosives Knallgasgemisch entsteht. Bei unsachgemäßem Umgang besteht Explosionsgefahr. Beachten Sie deshalb: Verboten sind Feuer, Funken, offenes Licht und Rauchen. Achten Sie darauf, dass es bei Benutzung von Kabeln und elektrischen Geräten weder zur Funkenbildung noch zur elektrostatischen Entladung kommt. Vermeiden Sie Kurzschlüsse.

Vorsicht Verätzungsgefahr! Die Batteriesäure ist stark ätzend. Benutzen Sie säurefeste Schutzhandschuhe, -bekleidung und Augenschutz. Kippen Sie Batterien nicht, da aus den Entgasungsöffnungen Säure austreten kann.

Wenn eine Zelle undicht geworden ist, darf die Flüssigkeit we- der mit der Haut noch mit den Augen in Berührung kommen. Falls Sie dennoch damit in Berührung gekommen sind, muss die betreffende Stelle mit einer reichlich Wasser gespült wer- den. Suchen Sie sofort einen Arzt auf.

Entfernen Sie ausgelaufene Batterieflüssigkeit mit einem trockenen, saugfähigem Tuch und vermeiden Sie dabei den Kontakt zur Haut, indem Sie z. B. säurefeste Schutzhandschuhe benutzen.

▶ Beachten Sie unbedingt die Plus (+) und Minus (-) -Zeichen auf den Zellen, Batterien und Geräten. Der richtige Gebrauch

ist sicherzustellen.

▶ Bewahren Sie Zellen und Batterie außerhalb der Reichweite von Kindern auf.
▶ Verwenden Sie das Ladegerät nur für wiederaufladbare 6 V-oder 12 V-Blei-Batterien mit Elektrolyt-Lösung oder -Gel sowie -AGM-Batterien.
▶ Bewahren Sie auch die technische Dokumentation der zu la-denden Batterien zusammen mit dieser Bedienungsanleitung für späteres Nachschlagen auf.

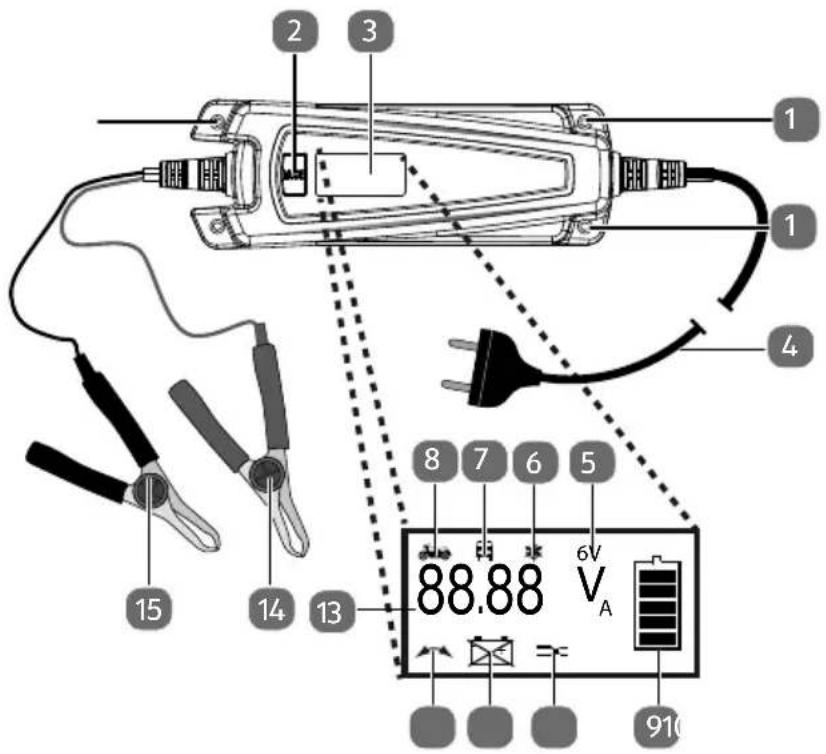

5. Über dieses Gerät

1	Befestigungslöcher
2	Taste MODE
3	Display
4	Netzkabel mit Netzstecker
5	Lademodus 1 aktiv
6	Lademodus 4 aktiv
7	Lademodus 3 aktiv
8	Lademodus 2 aktiv
9	LadeanzeigeWenn das Batteriesymbol blinkt, wird die Batterie geladen.Wenn das Batteriesymbol dauerhaft leuchtet, ist die Batterie voll geladen und das Gerät springt auf Erhaltungsladung um.
10	Keine Batterie angeklemmt
11	Batterie defekt
12	Klemmen falsch angeschlossen
13	Anzeige der momentanen Batteriespannung
14	Plus-Pol-Klemme (rot) mit Anschlusskabel
15	Minus-Pol-Klemme (schwarz) mit Anschlusskabel

6. Bedienung

6.1. Statusanzeigen

Beim Betrieb können folgende Anzeigen aufleuchten:

LED Modus
6V	Modus 1:Ladevorgang für 6 V-BatterieEmpf. Akkukapazität 1,2–14 Ah, 1 A Ladestrom
	Modus 2:Ladevorgang für 12 V-Motorradbatterie oder 12 V-AutobatterieEmpf. Akkukapazität 1,2–120 Ah, 1 A Ladestrom
	Modus 3:Schnellladevorgang 12 V-AutobatterieEmpf. Akkukapazität 1,2–120 Ah, 4 A Ladestrom
	Modus 4: Schnellladevorgang bei niedriger Umgebungstemperatur nur für 12 V BatterieEmpf. Akkukapazität 1,2–120 Ah, 4 A Ladestrom
	Ladevorgang aktiv
	Erhaltungsladung bei vollständig aufgeladener Batterie.Bevor das Ladegerät auf Erhaltungsladen schaltet, wenn die Batterie vollständig geladen ist, blinkt der Rahmen des Batteriesymbols für ca. 1 Minute.
	Fehler: Batterie defekt
	Fehler: z. B. verpolte Anschlussklemmen

6.2. Beschreibung des Ladezyklus

Schritt 1 23
Modus	Batteriespannungsprüfung	Konstantstromladung	Kons-tantspan-nungsladung	Batteriespan-nungsprü-fung	Erhal-tungsladung
1	bei ei-ner Span-nung von weniger als 8 V wird die Batterie als 6 V Batterie erkannt.B: bei einer Spannung zwischen 1,5 V und 5 V wird die Erhaltungs-ladung aktiviert (1A Puls-Ladung bis die Span-nung 5,25 V erreicht).C: wenn die Span-nung in-nerhalb von 30 Min. 5,25 V nicht erreicht, wird die Batterie als defekt er-kannt.	1 A Kons-tantstrom-Ladung bis zu 7,2 V	- Wenn nach	1 Minute die Span-nung:A: unter 6 V fällt wird die Batterie als defekt erkanntB: zwischen 6-6,4 V liegt wechselt das Ladege-rät auf Er-haltungsladungC: über 6,85 V startet die Er-haltungs-ladungsobald die Spannung wieder dar-unter liegt	1A: Kons-tantspan-nungsla-dungWenn die Ladung ge-ringer als 0,2 A fällt stoppt der Ladevor-gang bis die Span-nung unter 6,85 V fällt6,4 V/1 A: Ladevor-gang wird fortgesetzt
Schritt 1	23
Modus	Batteriespannungsprüfung	Konstantstromladung	Kons-tantspan-nungsladung	Batteriespan-nungsprü-fung	Erhal-tungsladung
2	A: bei einer Spannung von mehr als 8V wird die Batten-rie als 12V Batterie erkannt.B: bei ei-ner Span-nung zwischen 8 V Kond 10,5V wird die Er-haltungs-ladung aktiviert (1A Puls-La-dung bis die Span-nung 10,5V erreicht).C: wenn die Span-nung in-nerhalb von 30 Min. 10,5V nicht erreicht, wird die Batterie als defekt er-kannt.	1A Kons-tantstrom-Ladung bis zu 14,4 V	- Wenn nach	1 Minute die Span-nung:A: unter 12V fällt wird die Batterie als defekt er-kanntB: zwischen 12-12,8 V liegt wech-selt das La-degerät auf Erhaltungs-ladungC: über 13,7 V startet die Er-haltungs-ladungsobald die Spannung wieder un-ter 12,8 V liegt	1 A: Kons-tantspan-nungsladungWenn die Ladung ge-ringer als 0,2 A fällt stoppt der Ladevor-gang bis die Span-nung unter 13,7 V fällt12,8 V/1 A: Ladevor-gang wird fortgesetzt
3		tantstrom-Ladung bis zu 14,8 V, danach Konstant-Spannung	14,4 V Kon-stant-Span-nung bis die Ladung 0,65 A er-reicht
4		tantstrom-Ladung bis zu 14,8 V, danach Konstant-Spannung	14,8 V Kon-stant-Span-nung bis die Ladung 0,65 A er-reicht

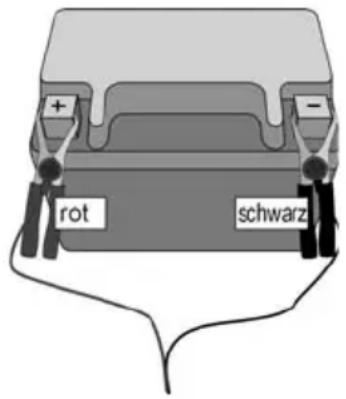

6.3. Ladegerät an Batterie anschließen

ACHTUNG!

Stromschlaggefahr!

Es besteht die Gefahr eines Stromschlags durch stromführende Geräteteile.

Ziehen Sie vor Montage- und Wartungsarbeiten sowie vor der Reinigung des Gerätes immer den Netzstecker aus der Steckdose!
Ziehen Sie den Netzstecker immer aus der Steckdose, bevor Sie die Anschlussklemmen an der Batterie an- oder abklemmen.

HINWEIS

Bevor Sie eine Kfz- oder Motorradbatterie abklemmen, ziehen Sie zunächst die Bedienungsanleitung des Fahrzeugs zu Rate, um sich über mögliche Folgen des Abklemmens der Batterie zu informieren.

Wenn die Batterie, die Sie aufladen wollen, im Fahrzeug angeschlossen ist, trennen Sie vor dem Auf- oder Erhaltungsladevorgang zuerst das Minus-Pol-Anschlusskabel (schwarz) des Fahrzeugs vom Minus-Pol der Batterie. Der Minus-Pol der Batterie ist in der Regel mit der Karosserie des Fahrzeugs verbunden.

Trennen Sie anschließend das Plus-Pol-Anschlusskabel (rot) des Fahrzeugs vom Plus-Pol der Batterie.

Klemmen Sie dann die Plus-Pol-Klemme (rot) des Ladegeräts an den Plus-Pol der Batterie und anschließend die Minus-Pol-Klemme (schwarz) an den Minus-Pol der Batterie.

▶ Schließen Sie das Netzkabel des Batterieladegeräts an eine Netzsteckdose an.

6.4. Lademodus auswählen

Wählen Sie je nach Batterietyp und Umgebungstemperatur einen Lademodus aus. Sie können auch eine vollständig entladene (tiefenentladene) Batterie wieder aufladen („Wiederbelebung“).

Die Elektronik des Ladegeräts startet den Ladevorgang nicht unmittelbar nach dem Anschließen der Batterie, sondern erst, nachdem ein Lademodus ausgewählt wurde. Auf diese Weise werden Funken, die oftmals während des Anschlussvorgangs auftreten, vermieden.

Um einen Lademodus auszuwählen, drücken Sie mehrmals die Taste MODE. Das Symbol des jeweiligen Modus wird im Display angezeigt.

Das Ladegerät erkennt zum Batterietyp passende Modi. Deshalb kann nicht bei

jeder Batterie jeder Modus ausgewählt werden.

Nachdem Sie einen Modus ausgewählt haben, führt das Ladegerät diesen aus. Wenn eine Batterie nach dem vollständigen Aufladen am Ladegerät angeklemmt bleibt, schaltet das Ladegerät automatisch auf Erhaltungsladen. Die Batterie wird auch mit Erhaltungsladung geladen, wenn ein anderer Modus ausgewählt wird.

6.4.1. Modus 1 (Batterien 6 V bis max. 14 Ah)

Stellen Sie diesen Modus zum Laden von 6 V Bleisäure-Batterien mit einer kleineren Kapazität als 14 Ah ein.

Das Ladegerät erkennt normalerweise den zum Batterietyp passenden Modus. Sollte die Batterie nicht erkannt werden, gehen Sie wie folgt vor:

HINWEIS

Entnehmen Sie den Batterietypen dem Typenschild Ihrer Batterie.

Drücken Sie mehrmals die Taste MODE, um den Modus 1 auszuwählen.

Der Lademodus 1 ^6V wird im Display angezeigt.

Wenn Sie anschließend keinen anderen Modus einstellen, startet die Elektronik automatisch den Ladevorgang mit einem Ladestrom von ca. 1 A.

Wenn die Batterie vollständig aufgeladen ist, hört der Rahmen des Batteriesymbols auf zu blinken und die gesamte Batterie leuchtet dauerhaft. In diesem Zustand findet die Erhaltungsladung statt.

6.4.2. Modus 2 (Batterien 12 V bis max. 120 Ah)

Stellen Sie diesen Modus zum Laden von Batterien mit einer kleineren Kapazität als 120 Ah ein.

Das Ladegerät erkennt normalerweise den zum Batterietyp passenden Modus. Sollte die Batterie nicht erkannt werden, gehen Sie wie folgt vor:

HINWEIS

Entnehmen Sie den Batterietypen dem Typenschild Ihrer Batterie.

Drücken Sie mehrmals die Taste MODE, um den Modus 2 auszuwählen.

Der Lademodus 2 🎨 wird im Display angezeigt.

Wenn Sie anschließend keinen anderen Modus einstellen, startet die Elektronik automatisch den Ladevorgang mit einem Ladestrom von ca. 1 A.

Wenn die Batterie vollständig aufgeladen ist, hört der Rahmen des Batteriesymbols auf zu blinken und die gesamte Batterie leuchtet dauerhaft. In diesem Zustand findet die Erhaltungsladung statt.

6.4.3. Modus 3 (Schnelladevorgang für Batterien 12 V, ab 1,2 Ah bis 120 Ah)

Stellen Sie diesen Modus zum Laden von Batterien mit einer größeren Kapazität als 1,2 Ah und normalen Umgebungstemperaturen ein.

Das Ladegerät erkennt normalerweise den zum Batterietyp passenden Modus. Sollte die Batterie nicht erkannt werden, gehen Sie wie folgt vor:

HINWEIS

Entnehmen Sie den Batterietypen dem Typenschild Ihrer Batterie.

Drücken Sie mehrmals die Taste MODE, um den Modus 3 auszuwählen. Der Lademodus 3 📋 wird im Display angezeigt.

Wenn Sie anschließend keinen anderen Modus einstellen, startet die Elektronik automatisch den Ladevorgang mit einem Ladestrom von ca. 4 A.

Wenn die Batterie vollständig aufgeladen ist, hört der Rahmen des Batteriesymbols auf zu blinken und die gesamte Batterie leuchtet dauerhaft. In diesem Zustand findet die Erhaltungsladung statt.

6.4.4. Modus 4 (Schnellladevorgang für Batterien 12 V, ab 1,2 Ah bis 120 Ah, bei Kälte)

Stellen Sie diesen Modus zum Laden von Batterien mit einer größeren Kapazität als 1,2 Ah und niedriger Umgebungstemperatur ein. Stellen Sie diesen Modus auch zum Laden von AGM-Batterien (Absorbent Glass Mat: Batterien mit in Glasfaser eingebundenem Elektrolyt) mit einer Kapazität von mehr als 1,2 Ah ein.

Das Ladegerät erkennt normalerweise den zum Batterietyp passenden Modus. Sollte die Batterie nicht erkannt werden, gehen Sie wie folgt vor:

HINWEIS

Entnehmen Sie den Batterietypen dem Typenschild Ihrer Batterie.

Drücken Sie mehrmals die Taste MODE, um den Modus 4 auszuwählen.

Der Lademodus 4 wird angezeigt.

Wenn Sie anschließend keinen anderen Modus einstellen, startet die Elektronik automatisch den Ladevorgang mit einem Ladestrom von ca. 4 A.

Wenn die Batterie vollständig aufgeladen ist, hört der Rahmen des Batteriesymbols auf zu blinken und die gesamte Batterie leuchtet dauerhaft. In diesem Zustand findet die Erhaltungsladung statt.

6.5. Tiefenentladene 12 V-Batterien regenerieren/aufl aden (Wiederbelebungsmodus)

Klemmen Sie die tiefenentladene (völlig leere) Batterie an das Ladegerät an und starten Sie einen Ladevorgang.

In diesem Wiederbelebungsmodus wird die Batterie geladen, bis das Ladegerät eine Klemmspannung misst, die hoch genug für einen regulären Lademodus ist. Das Gerät wechselt dann automatisch in einen passenden Lademodus und setzt die Ladung normal fort.

6.6. Geräteschutzfunktion

Das Gerät ist gegen eine falsche Inbetriebnahme geschützt. Für den Fall, dass die Klemmen kurzgeschlossen werden, dass der Stromkreis nicht geschlossen ist (die Klemmen nicht richtig fixiert sind) oder dass die Batteriespannung unter 7,5 V sinkt, bleibt das Gerät im Standby-Modus. Sie können das Gerät nicht in Betrieb nehmen. Für den Fall, das die Klemmen verpolt (falsch angeschlossen) sind, leuchtet außerdem die Anzeige auf.

Ist die Batterie selbst defekt, leuchtet im Display auf.

6.6.1. Überhitzungsschutz

Sollte das Gerät während des Ladevorgangs zu heiß werden, wird der Ladestrom auf eine geringere Leistung reduziert. Dies schützt das Gerät vor Beschädigung.

HINWEIS

Durch den geringen Ladestrom kann sich die Ladezeit erheblich verlängern.

6.7. Trennen der Batterie

Gehen Sie beim Trennen der Batterie vom Ladegerät in folgender Reihenfolge vor:

Trennen Sie das Gerät nach dem Aufladen vom Netzstrom.
▶ Nehmen Sie die Minus-Pol-Klemme (schwarz) vom Minus-Pol der Batterie.
▶ Nehmen Sie die Plus-Pol-Klemme (rot) vom Plus-Pol der Batterie.
▶ Schließen Sie das Plus-Pol-Anschlusskabel des Fahrzeugs wieder an den Plus-Pol der Batterie an.
▶ Schließen Sie das Minus-Pol-Anschlusskabel des Fahrzeugs wieder an den Minus-Pol der Batterie an.

6.8. Ausschalten

▶ Schalten Sie das Ladegerät aus, indem Sie den Netzstecker ziehen.

7. Wandmontage

Das Gerät verfügt über Befestigungslöcher, so dass Sie es an der Wand befestigen können.

WARNUNG! Stromschlaggefahr!

Es besteht Stromschlaggefahr durch stromführende Leitungen.

Bohren Sie nicht in verborgene Bereiche, in denen Elektro-, Gas- oder Wasserleitungen liegen können. Verwenden Sie geeignete Suchgeräte, um diese Leitungen aufzuspüren.

Wählen Sie einen geeigneten Platz an der Wand. Es muss eine ausreichende Belüftung gewährleistet sein.
Wählen Sie zwei für die Wand und für die Größe der Befestigungslöcher geeignete Dübel und Schrauben.

Markieren Sie die Bohrlöcher an der Wand.
Bohren Sie die beiden Löcher und setzen Sie die Dübel ein.
▶ Schrauben Sie das Gerät fest.

8. Außerbetriebnahme

▶ Wenn Sie das Gerät nicht mehr benutzen, ziehen Sie den Stecker aus der Steck-dose.
Lagern Sie das Gerät an einem trockenen Ort.

9. Reinigung und Pfl ege

▶ Vor der Reinigung ziehen Sie den Netzstecker aus der Steckdose. Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie den Gebrauch von chemischen Lösungs- und Reinigungsmitteln, weil diese die Oberfläche und/oder Beschriftungen des Gerätes beschädigen können.

▶ Reinigen Sie nach längerem Gebrauch auch die Anschlussklemmen mit einem trockenen Tuch, um einen optimalen Kontakt an den Polen zu erhalten.

10. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transport schäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien/Akkus

Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll. Batterien/Akkus müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung.

11. Technische Daten

Modell: MD 15526

Eingang: 220 – 240 V \~ 50/60 Hz; 0,6 A

Ausgang für Batterien

mit Bemessungsspannungen: 6 V oder 12 V

Ladestrom ca. 1 A/4 A (12 V)

ca. 1 A (6 V)

Schuztart

IP65

12. Konformitätsinformation

Hiermit erklärt Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:

• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
• RoHS-Richtlinie 2011/65/EU.

Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.

13. Impressum

Copyright © 2017

Stand: 02/06/2017

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

© Copyright

Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

AA 46/17 B

AA 46/17 B

AA 46/17 B

Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt.

Jede Verwertung außerhalb der engen Grenzen des Urheberrechtes ist ohne Zustimmung der Medion AG unzulässig und strafbar.

Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfi Imungen und die Einspeisung und Verarbeitung in elektronischen Systemen.

MEDION B.V.

John F. Kennedylaan 16a

5981 XC Panningen
