HG00625A - Thermostatische Duscharmatur MIOMARE - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts HG00625A MIOMARE als PDF.
| Produktart | Thermostatische Duscharmatur |
| Marke | Miomare |
| Modell | HG00625A |
| Material | Verchromtes Messing |
| Anschlussmaße | 136 x 164 mm |
| Duschschlauchanschluss | G 1/2" (ca. 21 mm) |
| Wasseranschluss | G 3/4" (ca. 30 mm) |
| Verwendung | Warmwasser unter Druck (Zentralheizung, Durchlauferhitzer, usw.) |
| Hauptfunktionen | Durchfluss- und Temperaturregelung, Temperaturbegrenzung, Eco-Stopp, Bad/Dusch-Umschalter |
| Temperaturbegrenzung | 38 °C standard, einstellbar durch Drücken des Druckknopfs |
| Eco-Stopp-Funktion | Begrenzt den Wasserfluss; zum Erhöhen des Durchflusses den Druckknopf drücken |
| Bad/Dusch-Umschalter | Ja (nur für HG00625A), automatischer Wechsel zum Badewannenfüllen bei unterbrochenem Durchfluss |
| Montage | An Wandanschluss, durch qualifizierten Techniker |
| Wartung | Regelmäßiges Entkalken der Mischdüse, Überprüfung der Dichtungen |
| Reinigung | Klares Wasser und Neutralreiniger, weiches Tuch; keine scheuernden oder alkoholhaltigen Produkte verwenden |
| Sicherheit | Stromschlaggefahr bei Leckage, Verbrennungsgefahr, Montage durch Fachmann |
| Garantie | 5 Jahre ab Kaufdatum, deckt Material- und Herstellungsfehler ab |
| Kundendienst Frankreich | 0800904879, owim@lidl.fr |
| Kundendienst Belgien | 080071011, owim@lidl.be |
| Ersatzteile | Während der Garantiezeit erhältlich; Dichtungen und Dichtringe sind Verschleißteile |
Häufig gestellte Fragen - HG00625A MIOMARE
Benutzerfragen zu HG00625A MIOMARE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostatische Duscharmatur kostenlos im PDF-Format! Finden Sie Ihr Handbuch HG00625A - MIOMARE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HG00625A von der Marke MIOMARE.

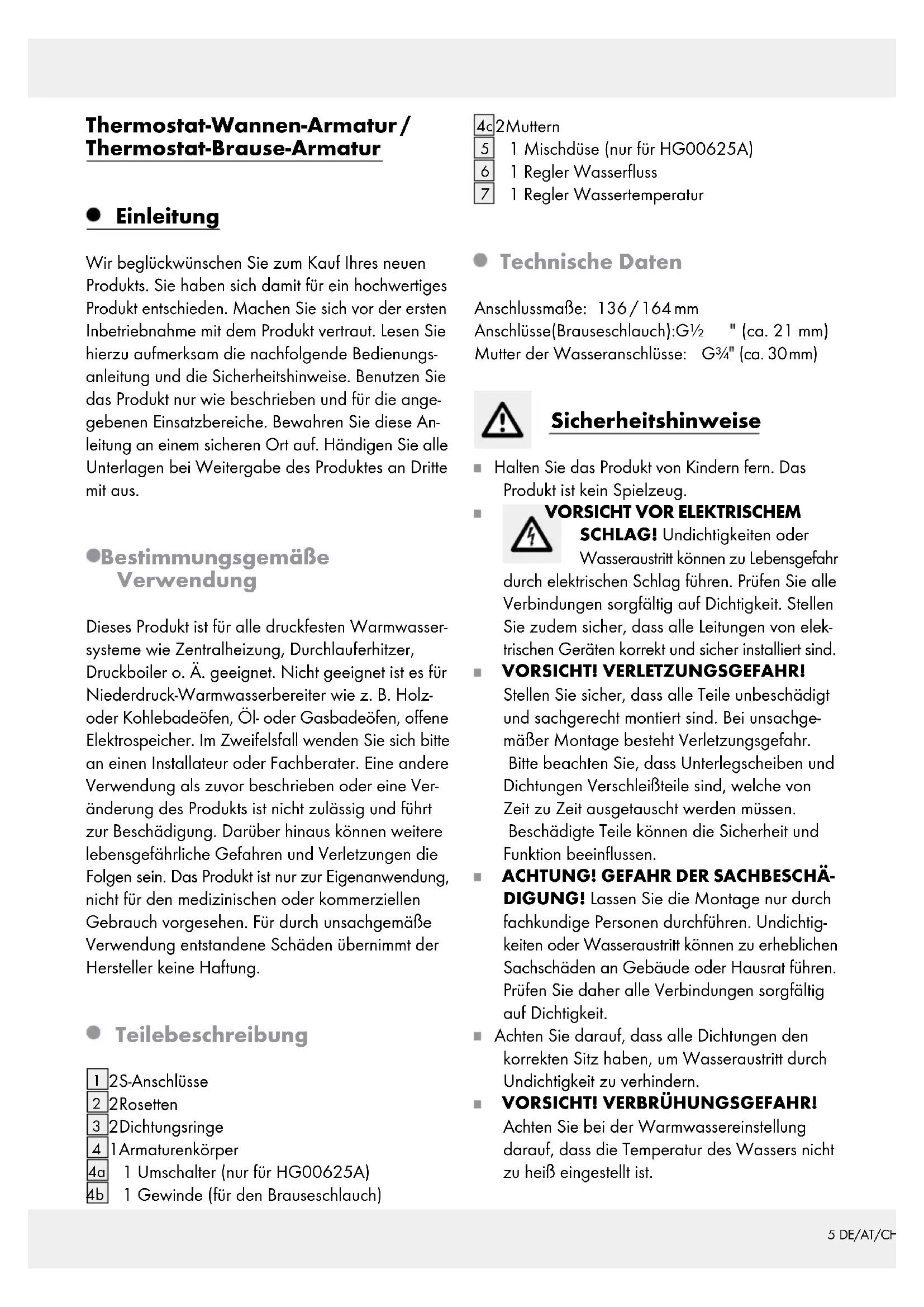

BEDIENUNGSANLEITUNG HG00625A MIOMARE
Montage-, Bedienungs- und Sicherheitshinweise
FR BE
MITIGEURTHERMOSTATIQUE DE BAINOIRE / MITIGEUR THERMOSTATIQUE DE DOUCHE
THERMOSTAAT-BAD-ARMATUUR/ THERMOSTATISCHEDOUCHE-ARMATUUR
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Dieses Produkt ist für alle druckfesten Warmwasser- systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o. Ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z. B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Ver- änderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.
Teilebeschreibung
12S-Anschlüsse
2 2Rosetten
3 2Dichtungsringe
4 1Armaturenkörper
4a 1 Umschalter (nur für HG00625A)
4b 1 Gewinde (für den Brauseschlauch)
4c2Muttern
5 1 Mischdüse (nur für HG00625A)
6 1 Regler Wasserfluss
7 1 Regler Wassertemperatur
- Technische Daten
Anschlussmaße: 136/164 mm
Anschlüsse(Brauseschlauch):G½ " (ca. 21 mm)
Mutter der Wasseranschlüsse: G^3/4 (ca. 30mm)
Sicherheitshinweise
■ Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
VORSICHT VOR ELEKTRISCHEM
SCHLAG! Undichtigkeiten oder
Wasseraustritt können zu Lebensgefahr
durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.
VORSICHT! VERLETZUNGSGEFAHR!
Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.
ACHTUNG! GEFAHR DER SACHBESCHÄDIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.
Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
■ VORSICHT! VERBRÜHUNGSGEFAHR!
Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.
■ Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
- Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!
●Montage
Armaturinstallieren
Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.
Drehen Sie vor der Installation die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern.
☐ Installieren Sie die Armatur an den Wandanschluß, wie in Abbildung A dargestellt.
Zubehör (Duschkopf und Brauseschlauch) \* anschließen:
Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.
☐ Schrauben Sie einen handelsüblichen Brauseschlauch* am Gewinde 4b fest.
□ Befestigen Sie einen handelsüblichen Duschkopf* am Brauseschlauch*.
☐ Richten Sie sich zusätzlich nach den Montagehinweisen des Zubehörs.
* (nicht im Lieferumfang enthalten)
Armaturdurchspülen
Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. B).
☐ Schrauben Sie die Mischdüse 5 ab.
☐ Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen.
☐ Schrauben Sie die Mischdüse anschließend wieder an.
Bedienung
In Betrieb nehmen
Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.
Wasserfluss einstellen
☐ Drehen Sie den Regler für den Wasserfluss 6, um die Stärke des Wasserflusses einzustellen.
Erhöhen:
☐ Drehen Sie den Regler für den Wasserfluss nach oben.
Verringern:
☐ Drehen Sie den Regler für den Wasserfluss nach unten.
• Wassertemperatur einstellen
☐ Drehen Sie den Regler für die Wassertemperatur 7, um die Wassertemperatur einzustellen.
Erhöhen:
Drehen Sie den Regler für die Wassertemperatur nach unten.
Senken:
Drehen Sie den Regler für die Wassertemperatur nach oben.
• Temperaturbegrenzung
Eine Temperaturbegrenzung verhindert eine versehentliche Einstellung der Wassertemperatur über 38 °C. Falls Sie eine höhere Temperatur wünschen, drücken Sie den Druckknopf auf dem Temperaturwahlgriff und drehen Sie dabei gleichzeitig den
Temperaturwahlgriff nach unten, bis die gewünschte Temperatur erreicht ist.
Eco-Stopp-Funktion
Die Armatur verfügt über eine Eco-Stopp-Funktion, die den Wasserdurchfluss begrenzt. Drücken Sie den Druckknopf auf dem Regler für den Wasserfluss 6 und drehen Sie dabei gleichzeitig den Regler für den Wasserfluss nach oben, um einen höheren Wasserdurchfluss einzustellen.
●UmschalterWassereinlauf Wanne / Duschbrause (nur für HG00625A)
□ Siehe Abb. C.
Hinweis: Wenn Sie den Wasserfluss mit dem Regler Wasserfluss 6 abstellen, schaltet die Armatur automatisch auf Wannenfüllung um.
● Wartung und Reinigung
Armatur pflegen und reinigen
Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:
■ Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten.
☐ Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
☐ Schrauben Sie die Mischdüse 5 in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.
Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Informationen
Trinkbarkeit von Leitungswasser
Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.
Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:
Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
• Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.
Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.
Service
DE ServiceDeutschland
Tel.: 0800 5435 111
E-Mail: owim@lidl.de
AT ServiceÖsterreich
Tel.:0800292726
E-Mail: owim@lidl.at
CH Service Schweiz
Tel.:0800562153
E-Mail: owim@lidl.ch
• Technische gegevens
E-Mail: owim@lidl.nl
BE ServiceBelgië
Tel.:080071011
Tel.: 80023970 (Luxemburg)
E-Mail: owim@lidl.be
Stand der Informationen · Last Information Update
Version des informations · Stand van de informatie
09/2020·Ident.-No.: HG00625A/B092020-8
