Marke	Beyerdynamic
Modell	MMX 150
Produkttyp	Kopfhörer mit Mikrofon (Headset)
Wandlerprinzip (Kopfhörer)	Dynamisch
Funktionsprinzip	Geschlossen
Ohrkopplung	Circumaural
Frequenzgang (Kopfhörer)	5 - 30 000 Hz
Impedanz	32 Ω
Max. Schalldruckpegel	116 dB SPL (bei 1 mW / 500 Hz)
Klirrfaktor	< 0,5%
Gewicht (ohne Kabel)	304 g
Anschluss	USB-C (und 4-polig Klinke über mitgeliefertes Kabel)
Mikrofontyp	Elektret-Kondensator
Richtcharakteristik (Mikrofon)	Nierencharakteristik
Frequenzgang (Mikrofon)	5 - 18 000 Hz
Signal-Rausch-Verhältnis (Mikrofon)	67 dB
Mitgeliefertes Zubehör	USB-C auf USB-A Kabel (2,4 m), USB-C auf 4-polig Klinke Kabel (1,2 m), Windschutz
Funktionen	Lautstärkeregler, Stummschaltung (Drücken), Enhanced Mode (2 Sek. gedrückt halten), Status-LED
Pflege	Mit einem weichen, mit Wasser angefeuchteten Tuch reinigen; keine Lösungsmittel oder Staubsauger
Ersatzteile	Austauschbare Ohrpolster (erhältlich auf www.beyerdynamic.com)
Sicherheitshinweise	Risiko von Hörschäden; nicht im Straßenverkehr verwenden; beim Anschließen niedrige Lautstärke
Entsorgung	Nicht mit dem Hausmüll entsorgen; WEEE-Recycling

Häufig gestellte Fragen - MMX 150 BEYERDYNAMIC

Wie schließe ich den MMX 150 an einen Computer an?

Verwenden Sie das mitgelieferte USB-C auf USB-A Kabel. Stecken Sie den USB-C Stecker in den Kopfhörer und den USB-A Stecker in den Computer. Der Treiber wird automatisch installiert und die orangefarbene LED leuchtet auf.

Kann ich den Kopfhörer mit einer Spielkonsole verwenden?

Ja, schließen Sie ihn über das USB-C auf USB-A Kabel an, wenn die Konsole einen USB-Anschluss hat. Für Konsolen mit Klinkenanschluss verwenden Sie das USB-C auf 4-polig Klinke Kabel (Hinweis: Die Bedienelemente und der Enhanced Mode sind über Klinke nicht verfügbar).

Wie schalte ich das Mikrofon stumm?

Drücken Sie kurz auf das Lautstärkerad. Eine rote Leuchte am Mikrofon und ein roter Ring um das Rad leuchten auf. Ein hoher Ton bestätigt die Stummschaltung. Drücken Sie erneut, um die Stummschaltung aufzuheben.

Was ist der Enhanced Mode und wie aktiviere ich ihn?

Der Enhanced Mode macht den Kopfhörer halboffen, sodass Sie Ihre eigene Stimme und Umgebungsgeräusche hören können. Halten Sie das Lautstärkerad 2 Sekunden lang gedrückt. Die LED wird türkis und eine Sprachansage ertönt. Halten Sie erneut 2 Sekunden gedrückt, um zu deaktivieren.

Wie reinige ich den MMX 150?

Verwenden Sie ein weiches, leicht feuchtes Tuch (nur Wasser). Verwenden Sie keine Lösungsmittel, Scheuermittel oder Staubsauger. Vermeiden Sie, dass Flüssigkeit in den Kopfhörer eindringt.

Wie tausche ich die Ohrpolster aus?

Drehen Sie das Ohrpolster gegen den Uhrzeigersinn, um es zu entfernen. Setzen Sie das neue Ohrpolster auf das orange Gehäuse und drehen Sie es im Uhrzeigersinn, bis es fest sitzt.

Ist der Kopfhörer mit Smartphones kompatibel?

Ja, verwenden Sie das USB-C auf 4-polig Klinke Kabel (CTIA-Standard), um es an die Kopfhörerbuchse eines Smartphones oder Tablets anzuschließen. Hinweis: Die Steuerungsfunktionen und der Enhanced Mode sind bei dieser Verbindung nicht verfügbar.

Warum leuchtet die Status-LED nicht?

Die orangefarbene LED leuchtet nur, wenn der Kopfhörer über USB angeschlossen und vom Gerät erkannt wird. Überprüfen Sie, ob das Kabel richtig eingesteckt und das Quellgerät eingeschaltet ist. Bei Klinkenverbindung leuchtet die LED nicht.

Was tun bei Tonproblemen (Mikrofon wird nicht erkannt)?

Stellen Sie sicher, dass der MMX 150 in den Audioeinstellungen Ihres Systems als Eingabe- und Ausgabegerät ausgewählt ist. Überprüfen Sie, ob das Kabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst: [e-mail].

Hat der Kopfhörer Garantie?

Das Öffnen des Kopfhörers führt zum Garantieverlust. Für Reparaturen wenden Sie sich an einen autorisierten Techniker oder den Beyerdynamic-Kundendienst. Bewahren Sie den Kaufbeleg auf.

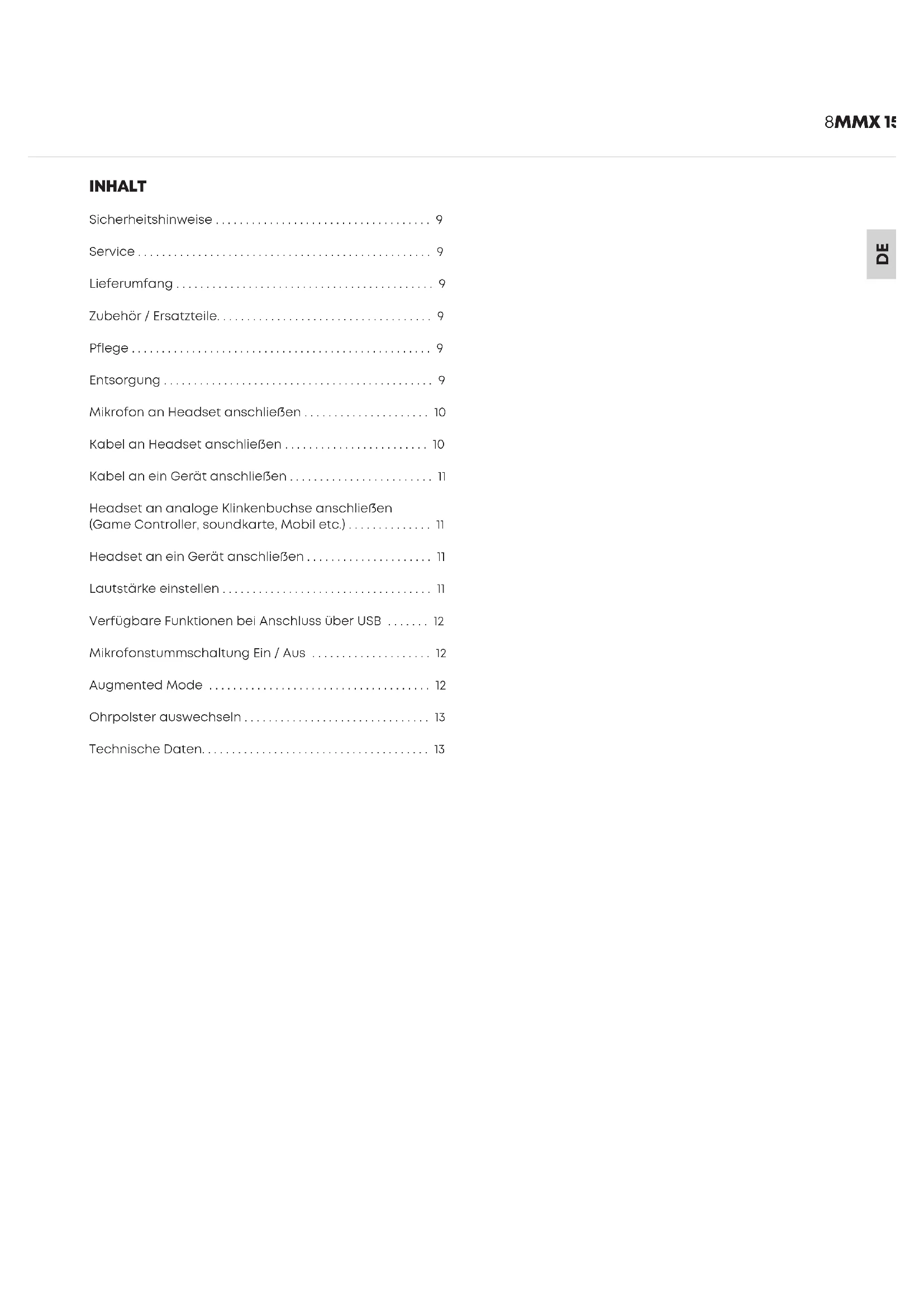

BEDIENUNGSANLEITUNG MMX 150 BEYERDYNAMIC

Sicherheitshinweise 9

Service....9

Lieferumfang 9

Zubehör / Ersatzteile....9

Pflege 9

Entsorgung 9

Mikrofon an Headset anschließen 10

Kabel an Headset anschließen 10

Kabel an ein Gerät anschließen 11

Headset an analoge Klinkenbuchse anschließen (Game Controller, soundkarte, Mobil etc.)....11

Headset an ein Gerät anschließen 11

Lautstärke einstellen 11

Verfügbare Funktionen bei Anschluss über USB ..... 12

Mikrofonstummschaltung Ein / Aus 12

Augmented Mode 12

Ohrpolster auswechseln 13

Technische Daten.... 13

Herzlichen Glückwunsch zu Ihrem Meta Pick! Wir wünschen viel Freude mit dem Headset MMX 150 von beyerdynamic.

Bitte nehmen Sie sich etwas Zeit und lesen Sie sich diese Informationen sorgfältig durch, bevor Sie das Produkt verwenden.

ENJOY THE SOUND!

Your beyerdynamic Team

SICHERHEITSHINWEISE

Verletzungsgefahr

Wir möchten Sie darauf hinweisen, dass zu hohe Lautstärken und zu lange Hörzeiten das Gehör schädigen können. Hörschäden stellen immer eine irreversible Beeinträchtigung des Hörvermögens dar. Sollten Sie an Tinnitus leiden verzichten Sie besser auf den Gebrauch von Kopfhörern bzw. reduzieren Sie die Lautstärke.
▶Wenn Sie den Kopfhörer verwenden, achten Sie darauf, dass die Lautstärke (Volume) auf Minimum eingestellt ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Hörers.

Lebensgefahr

Kopfhörer reduzieren die akustische Außenwahrnehmung drastisch. Die Verwendung von Kopfhörern im Straßenverkehr birgt großes Gefährdungspotenzial. Das Gehör des Benutzers darf auf keinen Fall so stark beeinträchtigt werden, dass die Verkehrssicherheit gefährdet ist. Bitte achten Sie zudem darauf, dass Sie die Kopfhörer insbesondere nicht im Straßenverkehr, besonders im Aktionsbereich von möglicherweise gefährlichen Maschinen und Arbeitsgeräten verwenden.
Vermeiden Sie außerdem den Gebrauch von Kopfhörern in Situationen, in denen das Hörvermögen nicht beeinträchtigt werden darf, insbesondere beim Überqueren eines Bahnübergangs oder auf einer Baustelle.

Haftung / bestimmungsgemäßer Gebrauch

Benutzen Sie das Produkt nicht anders als in dieser Produktanleitung beschrieben.
▶beyerdynamic übernimmt keine Haftung bei nicht bestimmungsmäßen Gebrauch des Produktes sowie der Zubehörteile.

SERVICE

Im Servicefall wenden Sie sich bitte an autorisiertes Fachpersonal oder direkt an:

beyerdynamic Service- und Logistik Center E-mail: [e-mail]

▶Öffnen Sie den Kopfhörer auf keinen Fall selbst, Sie könnten sonst alle Gewährleistungsansprüche verlieren.

LIEFERUMFANG

1 x USB-C auf USB-A Kabel, 2,4 m, zum Anschluss des Headsets an einen Computer/Konsole
▶1 x USB-C auf 4-polige Klinke (CTIA) Kabel, 1,2 m, zum Anschluss des Headsets an analoge/tragbare Geräte*
1x Mikrofonpoppschutz

*Bedienelemente und der Modus „Augmented“ sind bei Verwendung dieses Kabels nicht verfügbar

ZUBEHÖR / ERSATZTEILE

Zubehör und Ersatzteile unter: www.beyerdynamic.com
Bei technischen Fragen oder wenn Sie weitere Informationen benötigen, besuche Sie bitte unsere FAQ-Website unter: support.beyerdynamic.com

PFLEGE

▶Verwenden Sie ein weiches, mit Wasser befeuchtetes Tuch zur Reinigung der Oberfläche.
▶Achten Sie darauf, dass kein Wasser in das Headset eindringt.
▶Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel.
Bitte benutzen Sie auf keinen Fall einen Staubsauger zur Reinigung, da es sonst zu irreparablen Schäden an dem Kopfhörer kommen kann.

ENTSORGUNG

▶ Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist daraufhin.

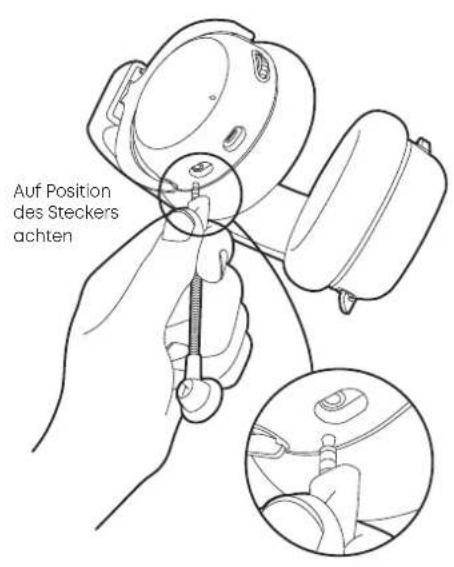

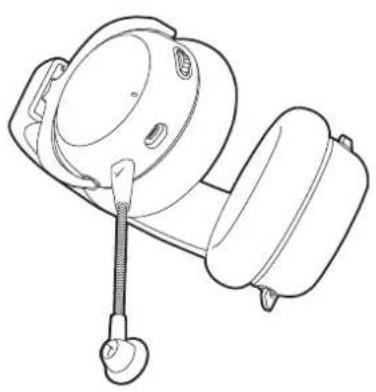

MIKROFON AN HEADSET ANSCHLIESSEN

Auf Position des Steckers achten

USB-C Stecker fest in das Headset drücken

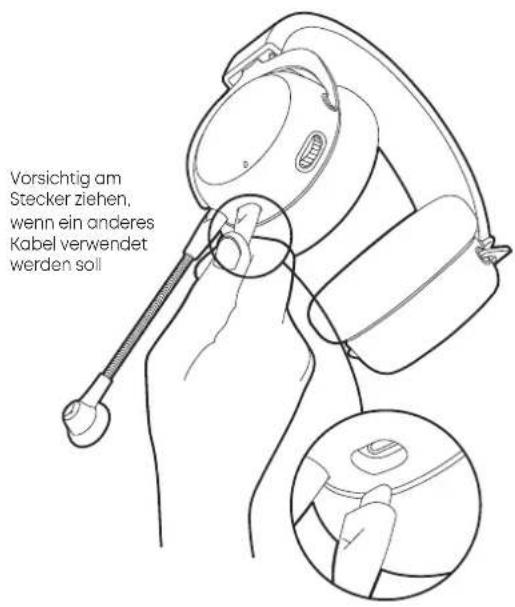

Vorsichtig am Stecker ziehen, wenn ein anderes Kabel verwendet werden soll

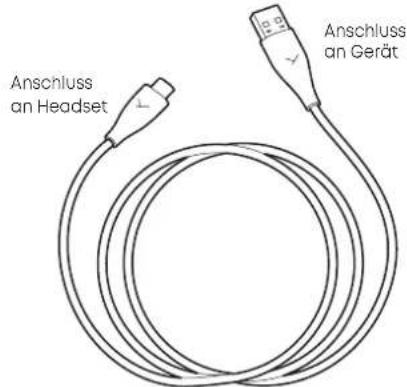

KABEL AN EIN GERÄT ANSCHLIESSEN

USB-C auf USB-A Kabel an das Headset (USB-C) und das andere Ende (USB-A) an ein Gerät (z.B. Computer / Konsole) anschließen.
Für Geräte mit USB-Anschlüssen, einen USB-A auf USB-C-Adapter oder -Kabel eines Drittanbieters verwenden.
Sobald das Headset angeschlossen ist, wird automatisch der Treiber installiert. Dies kann ein paar Sekunden dauern. Wenn das Headset betriebsbereit und als Hauptgerät ausgewählt ist, leuchtet der Lichtleiter um das Bedienrad orange.
▶ Bitte überprüfen Sie die Audioeinstellungen Ihres Systems und wählen Sie das MMX 150 als Eingangs- und Ausgangsgerät aus, falls es nicht bereits ausgewählt ist.

Anschluss an Headset Anschluss an Gerät

HEADSET AN ANALOGE KLINKENBUCHSE ANSCHLIESSEN (GAME CONTROLLER, SOUNDKARTE, MOBIL ETC.)

USB-Stecker an Headset und Klinkenstecker an Gerät anschließen. Das Ausgangssignal sowie die Eingangssignale, die vom Mikrofon aufgenommen werden, sollten nun vom MMX 150 wiedergegeben werden. Bei Anschluss an einen Computer, bitte die Systemaudioeinstellungen überprüfen und die Soundkarte des Computers als Ein- und Ausgabegerät auswählen.
▶ Bitte beachten: Die Bedienelemente und die Betriebsart „Augmented“ sind bei Verwendung dieses Kabels nicht verfügbar, da keine Spannungsversorgung vorhanden ist.
Vorsicht: Schließen Sie den Klinkenstecker des Kopfhörerkabels nur an eine Kopfhörerbuchse an! Wenn Sie den Kopfhörer an andere Klinkenan- schlüsse anschließen, könnte er beschädigt werden.

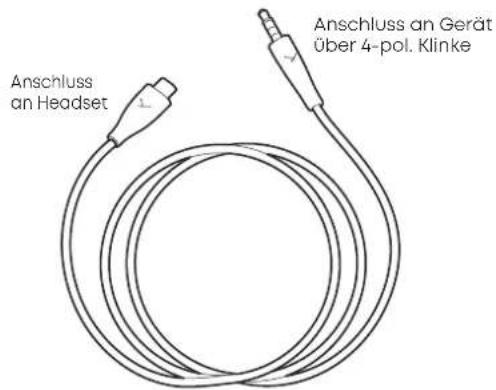

Anschluss an Headset Anschluss an Gerät über 4-pol. Klinke

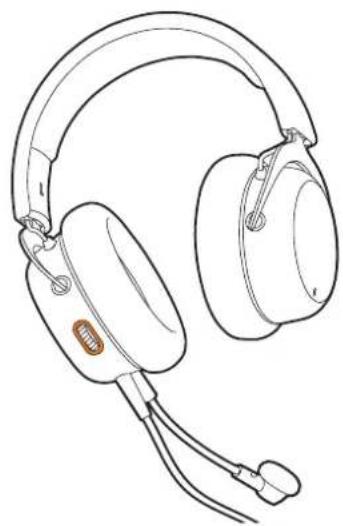

HEADSET AN EIN GERÄT ANSCHLIESSEN

Der Lichtleiter leuchtet orange, sobald das Headset mit einem Gerät (z.B. Computer / Konsole) verbunden ist und nichts aktiviert wurde.

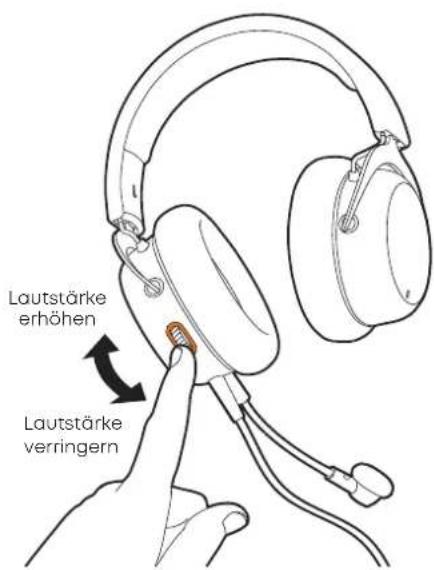

LAUTSTÄRKE EINSTELLEN

Zum Erhöhen der Lautstärke Bedienrad einfach nach oben drehen.
Zum Verringern der Lautstärke Bedienrad nach unten drehen.

Lautstärke erhöhen Lautstärke verringern

VERFÜGBARE FUNKTIONEN BEI ANSCHLUSS ÜBER USB

MIKROFONSTUMMSCHALTUNG EIN / AUS

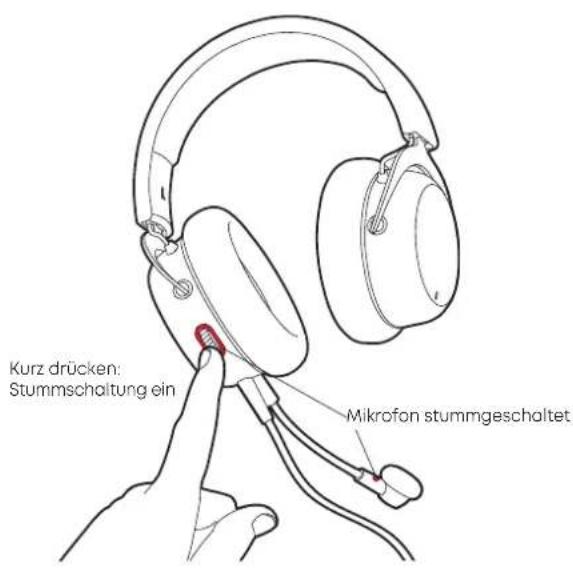

Kurz das Bedienrad drücken, um das Mikrofon stumm zu schalten.
Ein hoher Ton signalisiert den Status und ein rotes Licht am Mikrofon sowie um das Bedienrad leuchten.

Kurz drücken: Stummschaltung ein Mikrofon stummgeschaltet

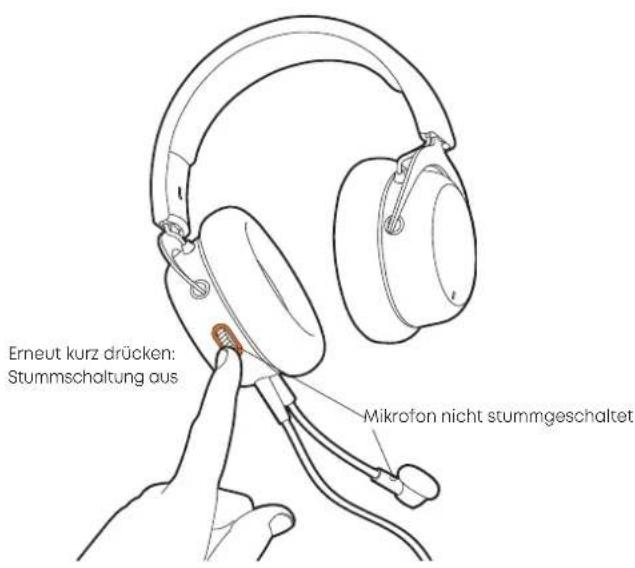

Bedienrad erneut kurz drücken, um die Stummschaltung des Mikrofons aufzuheben. Ein tiefer Ton signalisiert den Status und das rote Licht erlischt.

Erneut kurz drücken: Stummschaltung aus Mikrofon nicht stummgeschaltet

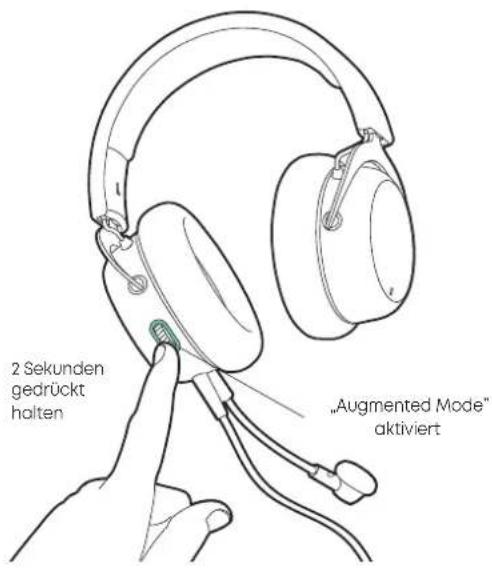

AUGMENTED MODE

Im „Augmented Mode“ arbeitet das Headset so, als ob es offen wäre. D.h. Sie können Ihre eigene Stimme natürlicher und Ihre Umgebung hören, z.B. Menschen, die mit Ihnen sprechen oder die Türklingel.
▶Halten Sie das Bedienrad gedrückt (2 Sekunden). Der „Augmented Mode“ ist aktiviert, sobald die Sprachansage ertönt. Der Lichtleiter um das Bedienrad leuchtet türkis.

2 Sekunden gedrückt halten „Augmented Mode" aktiviert

Zum Deaktivieren des „Augmented Mode“, das Bedienrad erneut für 2 Sekunden gedrückt halten. Das türkisfarbene Licht erlischt.

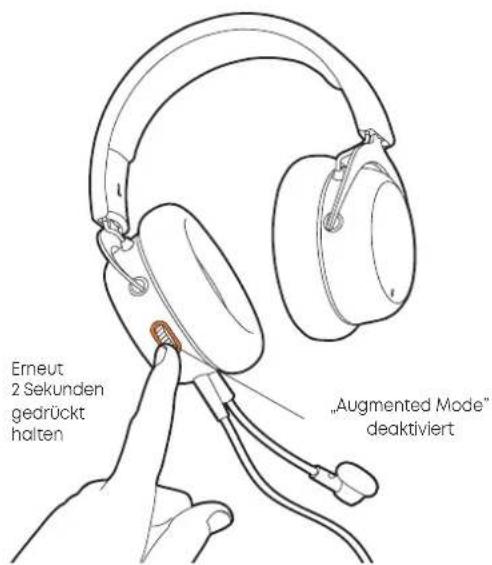

Erneut 2 Sekunden gedrückt halten „Augmented Mode" deaktiviert

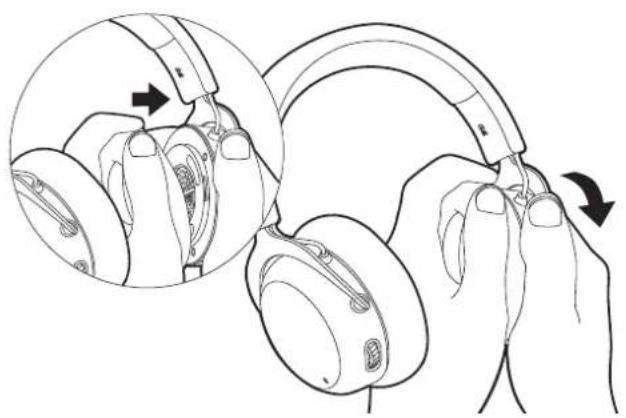

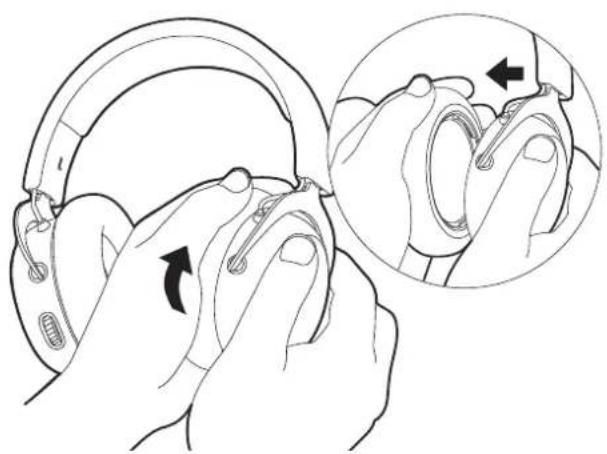

OHRPOLSTER AUSWECHSELN

Zum Entfernen des Ohrpolsters dieses vorsichtig entgegen des Uhrzeigersinns drehen und abnehmen.

Entgegen des Uhrzeigersinns drehen und abnehmen

TECHNISCHE DATEN

Kopfhörer

Wandlerprinzip ...... Dynamisch

Arbeitsprinzip ....Geschlossen

Art der Ankopplung an das Ohr. . . . Ohrumschließend

Übertragungsbereich 5 - 30.000 Hz

Impedanz....32 Ω

Max. Schalldruckpegel

@1 mW / 500 Hz....116 dB SPL

Klirrfaktor .... < 0,5%

Andrückkraft 4,5 N

Anschluss USB-C

Gewicht (Kopfhörer) 304 g

Mikrofon

Wandlerprinzip....Elektret-Kondensator

Kapseldurchmesser 9,9 mm

Richtcharakteristik. Niere

Übertragungsbereich 5 - 18.000 Hz

Max. Schalldruckpegel 118 dB

Signal/Rauschabstand 67 dB

▶ Neues Ohrpolster auf das orangefarbenen

Gehäuse setzen und vorsichtig im Uhrzeigersinn drehen, bis es fest sitzt.

Neues Ohrpolster aufsetzen und im Uhrzeigersinn drehen

SOMMAIRE

Theresienstraße 8 · 74072 Heilbronn / Germany

Phone [phone] · E-Mail [e-mail]

Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com

Abbildungen nicht vertragsbindend. Änderungen vorbehalten.
