Produkttyp	Full-HD-Webcam
Marke	AVerMedia
Modell	Live Streamer CAM 315PW315
Maximale Auflösung	1920 x 1080 Pixel (Full HD)
Maximale Bildwiederholrate	60 Bilder pro Sekunde (1080p)
Sensor	CMOS
Sichtfeld	78 Grad
Autofokus	Ja, integrierter Autofokus
Integriertes Mikrofon	Ja, doppeltes Stereomikrofon
Anschluss	USB 2.0 (1,5 m Kabel)
Kompatibilität	Windows, macOS, Chrome OS, Android (OTG)
Abmessungen (L x H x T)	112 x 67 x 50 mm
Gewicht	150 Gramm
Stromversorgung	Über USB-Port (bus-powered)
Befestigung	Schwenkbarer Clip für Bildschirm oder Stativ (nicht im Lieferumfang)
Hauptfunktionen	Streaming, Videokonferenz, Videoaufnahme
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Wasser oder übermäßiger Feuchtigkeit aussetzen. In einer gemäßigten Umgebung verwenden.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Fehlfunktion wenden Sie sich an den AVerMedia-Kundendienst.
Allgemeine Informationen	Plug-and-Play, kein Treiber für gängige Betriebssysteme erforderlich. Integrierte Privatsphäreabdeckung.

Häufig gestellte Fragen - Live Streamer CAM 315PW315 AVERMEDIA

Wie installiere ich die Webcam Live Streamer CAM 315 PW315?

Schließen Sie die Webcam an einen USB 2.0- oder höheren Anschluss Ihres Computers an. Das Betriebssystem erkennt sie automatisch. Für Windows-, macOS- oder Chrome OS-Systeme ist kein Treiber erforderlich. Sie können sie dann in Ihren Videokonferenz- oder Streaming-Anwendungen als Videoquelle auswählen.

Ist die Webcam mit Standard-Stativen kompatibel?

Ja, die Basis der Webcam verfügt über ein Standardgewinde (1/4 Zoll), das mit den meisten Stativen und Fotohaltern kompatibel ist. Der integrierte Clip ermöglicht auch die Befestigung an der Oberseite eines Bildschirms.

Was ist die maximale Videoauflösung?

Die maximale Auflösung beträgt 1920 x 1080 Pixel (Full HD) bei 60 Bildern pro Sekunde. Sie können auch niedrigere Auflösungen wie 720p bei 60 oder 30 fps je nach Bedarf wählen.

Wie aktiviere oder deaktiviere ich die Privatsphäreabdeckung?

Die Webcam ist mit einer physischen Privatsphäreabdeckung ausgestattet. Drehen Sie einfach den Ring um das Objektiv, um die Linse abzudecken oder freizugeben. Dadurch wird sichergestellt, dass die Kamera nicht ohne Ihr Wissen verwendet werden kann.

Hat die Webcam ein eingebautes Mikrofon?

Ja, sie verfügt über ein doppeltes Stereomikrofon, das eine gute Audioqualität für Anrufe und Aufnahmen bietet. Der Ton wird in Stereo aufgenommen und ermöglicht ein besseres Eintauchen.

Wie reinige ich das Objektiv der Webcam?

Verwenden Sie ein weiches, trockenes Mikrofasertuch, um das Objektiv vorsichtig abzuwischen. Vermeiden Sie Chemikalien oder scheuernde Reinigungsmittel. Bei Bedarf können Sie das Tuch leicht mit destilliertem Wasser anfeuchten.

Funktioniert die Webcam unter Linux?

Die Webcam ist mit dem UVC-Standard (USB Video Class) kompatibel, sodass sie von den meisten aktuellen Linux-Distributionen ohne zusätzlichen Treiber erkannt wird. Einige erweiterte Funktionen wie der Autofokus können jedoch Anpassungen über Drittanbieter-Software erfordern.

Was tun, wenn die Webcam von meinem Computer nicht erkannt wird?

Überprüfen Sie zuerst die USB-Verbindung: Versuchen Sie einen anderen Anschluss oder ein anderes Kabel. Stellen Sie sicher, dass die Privatsphäreabdeckung nicht geschlossen ist. Starten Sie den Computer neu. Wenn das Problem weiterhin besteht, testen Sie die Webcam an einem anderen Gerät, um das Problem einzugrenzen. Kontaktieren Sie bei Bedarf den AVerMedia-Support.

Kann ich die Webcam für Live-Streaming verwenden?

Absolut. Die Webcam ist für Streaming und Videokonferenzen konzipiert. Sie bietet Full-HD-Qualität bei 60 fps, ideal für Plattformen wie Twitch, YouTube Live oder Zoom. Sie wird von den meisten Streaming-Software als standardmäßige Videoquelle erkannt.

Wie lautet die Garantie für die AVerMedia Live Streamer CAM 315 Webcam?

Die Standardgarantie beträgt 2 Jahre ab Kaufdatum. Weitere Einzelheiten finden Sie auf der offiziellen AVerMedia-Website oder wenden Sie sich an den Kundendienst. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG Live Streamer CAM 315PW315 AVERMEDIA

Kapitel 1. Die Geräteteile 2

1.1 Frontblende....2
1.2 Infrarotsensor....2
1.3 LED-Indikator....3
1.4 Anschlussports 4

1.4.1 Vorderansicht ....4
1.4.2 Rückansicht 5

Kapitel 2. Fernbedienung ......6

Kapitel 3. Einrichtungsassistent....8

Kapitel 4. Grundfunktionen 11

4.1 Aufnahme und Bilderfassung.... 11
4.2 Hinzufügen von Kommentaren ....13

Kapitel 5. Bildschirmmenü 15

5.1 Aufnahmen/Schnappschüsse (Media Studio)....16

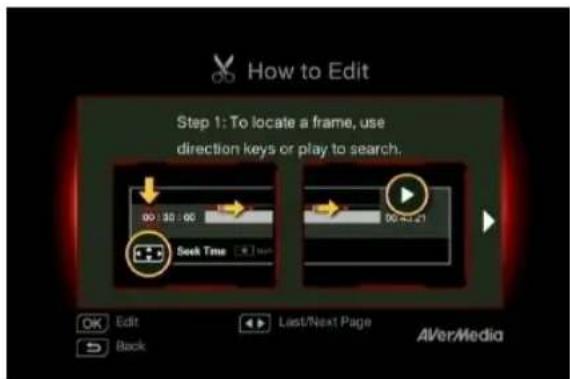

5.1.1 Mit Capture Box aufgenommene Videos im Nachhinein bearbeiten.. 18

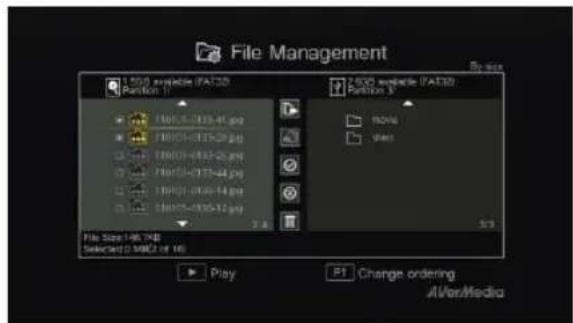

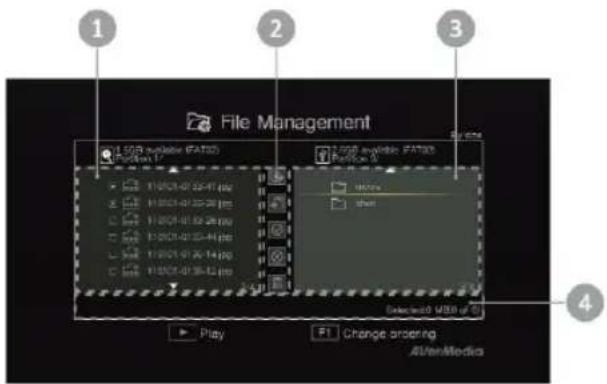

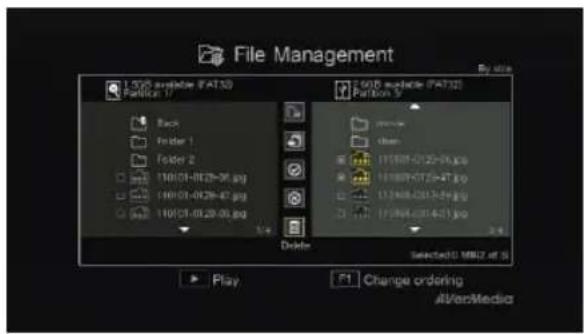

5.2 Dateiverwaltung (File Management)....23

Kapitel 6. Capture Box und GameMate von AVerMedia koppeln .....27

Das Tastenfeld an der Vorderseite des Gerätes bietet schnellen Zugriff auf häufig verwendete Funktionen.

No Tasten Beschreibungen

Aufnahme

Startet/beendet die Aufnahme

1

Ein/Aus (Power)

Schaltet das Gerät ein

2 Zum Erzwingen einer Abschaltung der Capture Box 4 Sekunden gedrückt halten

Wenn Sie die Fernbedienung verwenden, richten Sie diese auf den Infrarot- (IR) Sensor an der Vorderseite des Gerätes. Die Fernbedienung muss in einem Winkel von maximal 30 Grad lotrecht zum IR-Sensor gehalten werden, damit sie richtig funktioniert. Der Abstand zwischen Fernbedienung und Sensor darf 6 Meter nicht überschreiten.

Die LED-Indikatoren an der Vorderseite des Gerätes zeigen den Gerätestatus.

1 LED-Indikator HDMI-Quelle

2 LED-Indikator YPbPr-Quelle

3 LED-Indikator Aufnahmestatus

4 LED-Indikator Betriebsstatus

Zustand	Quelle	Aufnahme	Betrieb (Power)
Eingeschaltet			Leuchtet grün
Bereit für Aufnahme/Schnappschuss	Leuchtet grün		Leuchtet grün
Aufnahme	Leuchtet grün	Pulsierend	Leuchtet grün
Einen Schnappschuss aufnehmen	Blinkt einmal rot	Blinkt einmal rot	Blinkt einmal rot
Aufnahme/Schnappschuss nicht möglich	Leuchtet grün		Blinktkontinuierlich grün
Keine Quelle			Blinktkontinuierlich grün
Quelle verfügbar	Leuchtet grün
Abschaltung	Leuchtet grün		Blinktkontinuierlich grün
Durchschleifen ein bei Abschaltung	Leuchtet orange
Aufnahme unterbrochen	Leuchtet rot	Leuchtet rot	Leuchtet rot
Aufnahme wird abgeschlossen	Leuchtet grün	Blinktkontinuierlich rot	Leuchtet grün

AVerMedia

Zustand	Quelle	Aufnahme	Betrieb (Power)
Speicherplatz fast erschöpft	Leuchtet grün	Blinkt langsam	Leuchtet grün
Gerät nicht bereit			Blinkt kontinuierlich grün
Probleme wie: Kein Speicher/ kein Signal/ geschützter Inhalt			Blinkt kontinuierlich grün
Fernbedienungsbefehl wird empfangen			Blinkt einmal grün

Drücken Sie zum Beziehen des LED-Indikatorstatus [F1]

1.4 Anschlussports

1.4.1 Vorderansicht

AfterMedia 1 2 3

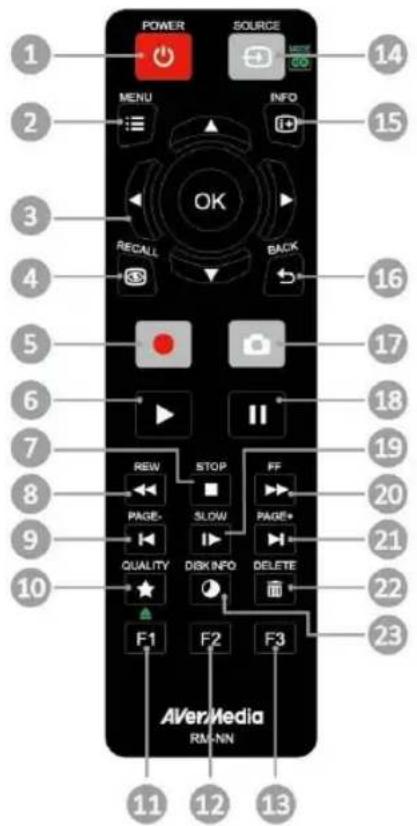

Kapitel 2. Fernbedienung

Die nachstehenden Beschreibungen zeigen die Funktionen der Fernbedienungstasten.

POWER SOURCE MENU INFO OK RECALL BACK 14 15 16 17 18 19 20 21 22 23 AVerMedia RM-NN F1 F2 F3 11 12 13

#	Tasten
1
2
3
4
5

Beschreibungen

Schaltet das Gerät ein bzw. versetzt es in den Bereitschaftsmodus.

Ruft das Hauptmenü auf. Zum Verlassen noch einmal drücken.

Drücken Sie zum Bewegen zwischen den Optionen die Navigationstasten. Mit OK bestätigen Sie eine Auswahl.

Mit OK fügen Sie dem Segment in der Nachbearbeitung eine Markierung hinzu/entfernen sie.

Gibt die zuletzt aufgenommene Datei bzw. das zuletzt aufgenommene Bild wieder.

Startet/beendet die Aufnahme.

6		Startet die Wiedergabe der ausgewählten Datei.Gibt die Datei bei normaler (1facher) Geschwindigkeit wieder, wenn Zeitlupe,Rücklauf oder Schnellvorlauf aktiv sind.
7		Beendet die Wiedergabe.Beendet die Aufnahme.
8		Aktiviert den Rücklauf (2fach, 4fach, 8fach, 16fach, 32fach).
9		Ruft die vorherige Seite auf.
10	[W3GB]	Blendet den Bildschirm zur Einstellung der Video/Schnappschuss-Qualität ein.Zum Verlassen noch einmal drücken.
11		(Folgen Sie den Bildschirmhinweisen)
12		(Folgen Sie den Bildschirmhinweisen)
13		(Folgen Sie den Bildschirmhinweisen)
14		Schaltet zwischen Component- und HDMI-Quellen um.
15		Zeigt Bildschirminformationen, inklusive Modus, Quelle und Audioquelle, an.
16		Verlässt die aktuelle Seite und kehrt zur vorherigen Seite zurück.
17		Nimmt einen Schnappschuss während des Spielens oder der Videowiedergabe auf.
18		Unterbricht die Wiedergabe. Mit OK oder ▶ setzen Sie die Wiedergabe fort.Unterbricht die Aufnahme.
19		Gibt das Video in Zeitlupe (1/2fach) wieder. Bei erneuter Betätigung gelangenSie in den Bild-für-Bild-Modus (siehe Einzelheiten auf S. 27).
20		Aktiviert den Schnellvorlauf (2fach, 4fach, 8fach, 16fach, 32fach).
21		Ruft die nächste Seite auf.
22		Löscht die ausgewählten Dateien.
23		Zeigt Informationen zum Medium an. Zum Ausblenden noch einmal drücken.

Kapitel 3. Einrichtungsassistent

Wenn Sie die Capture Box das erste Mal einschalten, erscheint der Einrichtungsassistent. Folgende Schritte führen Sie durch die Erstkonfiguration.

• Denken Sie daran, zuvor eine Festplatte (intern oder extern) zu installieren und eine Verbindung zum Internet herzustellen.
• Bei der erstmaligen Initialisierung folgt nach kurzfristiger Anzeige eines schwarzen Bildschirms (circa 20 Sekunden) das AVerMedia-Logo. Die blinkende grüne Statusleuchte zeigt an, dass der Game Capture HD II startet. Bitte warten Sie, bis der Willkommensbildschirm erscheint.

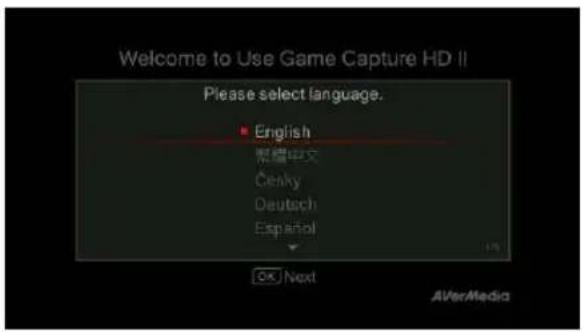

Schritt 1 Sprache einstellen

Wenn die Willkommensseite erscheint, verwenden Sie zur Auswahl Ihrer bevorzugten Sprache ▲/▼. Drücken Sie zum Bestätigen OK.

Welcome to Use Game Capture HD II Please select language. English 荣耀中文 Cenky Deutsch Español OK Next AVerMedia

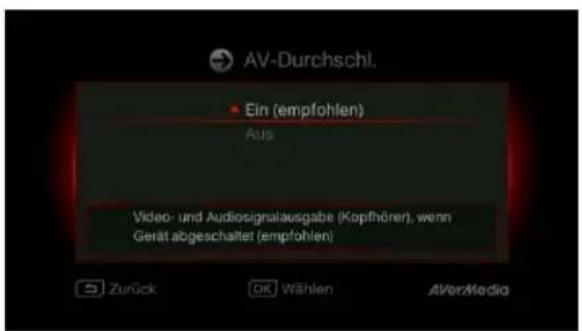

Schritt 2 A/V-Durchschleifen

Es wird empfohlen, A/V-Durchschleifen auf Ein einzustellen.

AV-Durchschl. Ein (empfohlen) Aus Video- und Audiosignalausgabe (Kopfhörer), wenn Gerät abgeschaltet (empfohlen) Zurück OK Wählen AVerMedia

Schritt 3 (1)

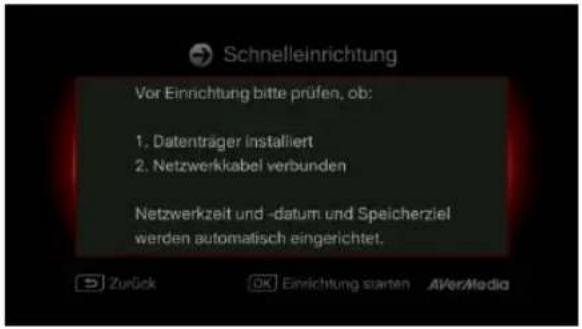

Erinnerung

Achten Sie darauf, dass eine NTFS-formatierte Festplatte angeschlossen oder im Gerät installiert ist. (Einzelheiten finden Sie in Kapitel 4.2)

Prüfen Sie die Netzwerkverbindung.

Drücken Sie zum Starten der Einrichtung OK.

Wir empfehlen einen Router, der DHCP-IP-Netzwerke unterstützt. Beachten Sie zur manuellen Verbindungseinrichtung auch Kapitel 6.2.

Schnelleinrichtung Vor Einrichtung bitte prüfen, ob: 1. Datenträger installiert 2. Netzwerkkabel verbunden Netzwerkzeit und -datum und Speicherziel werden automatisch eingerichtet. Zurück OK Einrichtung starten AfterMedia

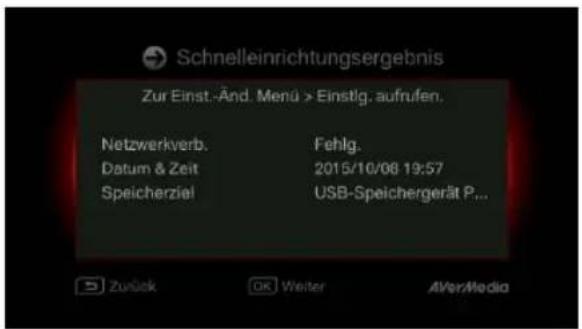

Schritt 3 (2)

Netzwerkverbindungsfehler

Falls Sie keine Verbindung zu einem gültigen Netzwerk hergestellt haben, wird eine kurze Meldung über eine fehlgeschlagene Netzwerkverbindung angezeigt.

Drücken Sie zum Fortfahren OK.

Rufen Sie mit BACK die vorherige Seite auf.

Schnelleinrichtungsergebnis Zur Einst.-Änd. Menü >Einstlg. aufrufen. Netzwerkverb. Datum & Zeit Speicherziel Fehlg. 2015/10/08 19:57 USB-Speichergerät P... Zurück OK Weiter AVerMedia

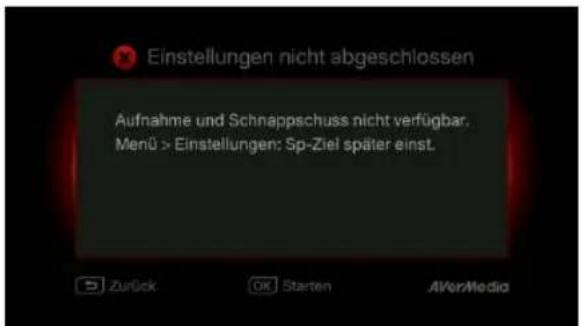

Schritt 4

Keine Festplatte erkannt

Falls Sie noch kein Speichergerät installiert haben, holen Sie dies nach, bevor Sie mit der Einrichtung fortfahren.

Drücken Sie dann zum Aufrufen des vorherigen BACK

Bildschirms, führen Sie mit OK eine

Festplattenprüfung durch.

Einstellungen nicht abgeschlossen Aufnahme und Schnappschuss nicht verfügbar. Menü > Einstellungen: Sp-Ziel später einst.

Schritt 4 (2)

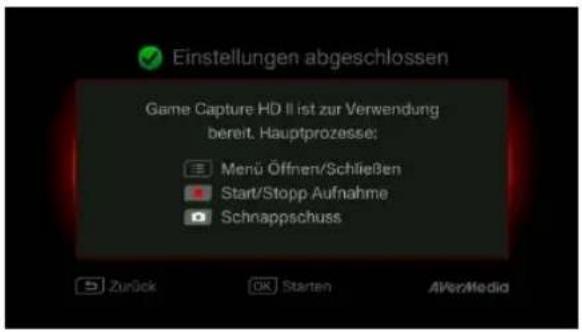

Einrichtungsassistenten abschließen

Sobald eine NTFS-formatierte Festplatte verbunden ist, zeigt eine Benachrichtigung an, dass die Einrichtung abgeschlossen ist.

Sie können nun direkt mit der Aufnahme und Erstellung von Schnappschüssen beginnen. Drücken Sie OK; dadurch verlassen Sie den Assistenten und können mit der Nutzung der Capture Box beginnen. Der Spielbildschirm erscheint.

Einstellungen abgeschlossen Game Capture HD II ist zur Verwendung bereit. Hauptprozesse; Merü Öffnen/Schließen Start/Stopp Aufnahme Schnappschuss Zurück OK Starten AVerMedia

Kapitel 4. Grundfunktionen

Dieses Kapitel beschreibt Gameplay-Aufnahme, Bilderfassung, das Hinzufügen von Sprachkommentaren zu Videos und die sofortige Dateiwiedergabe.

- Alle aufgenommenen Dateien oder Schnappschüsse werden automatisch im Standardzielpfad auf der Festplatte gespeichert. Einzelheiten finden Sie in Kapitel 6.

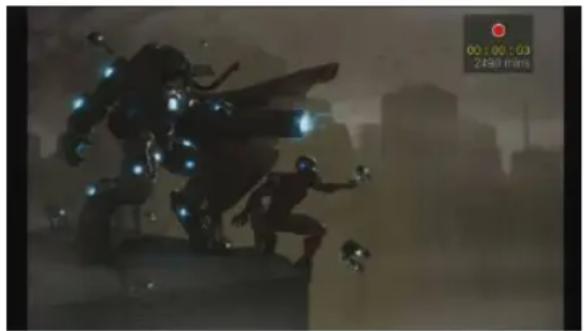

4.1 Aufnahme und Bilderfassung

Die Capture Box ermöglicht Ihnen Aufnahme, Bilderfassung und Hinzufügen von Sprachkommentaren zu Videos. Nachstehend folgen die Anweisungen.

Die Capture Box zeigt das Gameplay im Echtzeit- und Standardmodus. Sie können vom Standarddechtzeitmodus in den Standardmodus wechseln. Rufen Sie Menü > Einstellungen > Anzeigemodus auf. (Einzelheiten finden Sie in Kapitel 6.2.)

Bildschirmmenü

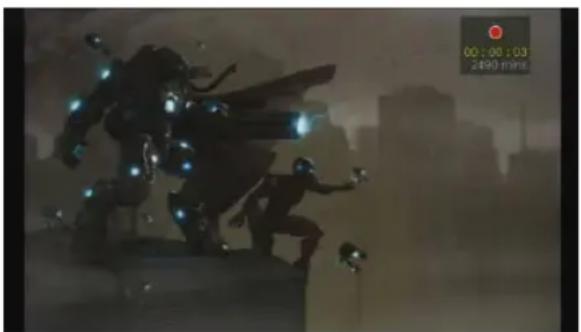

Sofortige Aufnahme während des Spielens

Drücken Sie zum Aktivieren der sofortigen

Aufnahme .

Drücken Sie zum Beenden der Aufnahme noch

einmal oder.

Unterbrechen und Fortsetzen der Aufnahme

Sie können unerwünschtes Videomaterial überspringen und die Aufnahme fortsetzen. Nur von Ihnen aufgenommenes Videomaterial wird gespeichert; unerwünschte Clips werden automatisch übersprungen.

Drücken Sie zum Unterbrechen der Aufnahme

Drücken Sie zum Fortsetzen der Aufnahme

oder

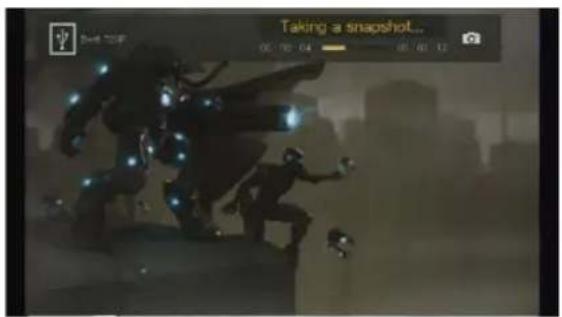

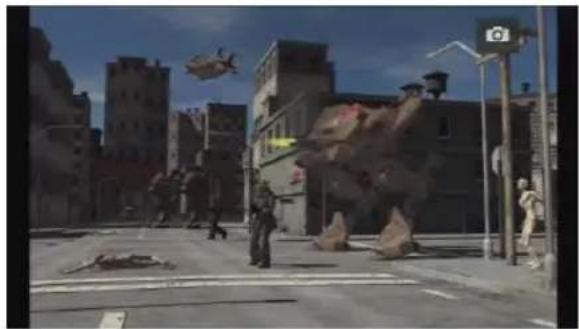

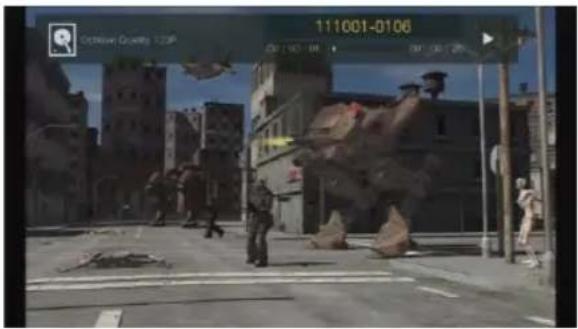

Schneller Schnappschuss während des Spielens

Drücken Sie zur Aufnahme des aktuellen Bildes

Drücken Sie zum Aktivieren des kontinuierlichen Bildaufnahmemodus lange . Die Capture Box nimmt 5 Schnappschüsse auf einmal auf.

11:00-01:06 Crown County 1208

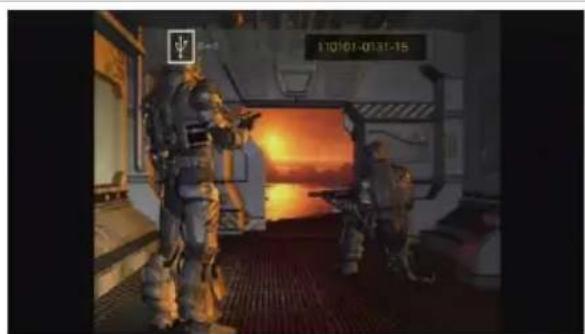

Sofortige Wiedergabe

Drücken Sie zur Wiedergabe der zuletzt aufgenommenen Datei bzw. zur Anzeige des zuletzt aufgenommenen Bildes .

Mit beenden Sie die Wiedergabe. Drücken Sie zum Vorwärtsspringen um 30 Sekunden ▶. Drücken Sie zum Rückwärtsspringen um 10 Sekunden ◀.

Bildaufnahme während der Videowiedergabe Methode 1:

Drücken Sie zur Aufnahme des aktuellen Bildes

Methode 2:

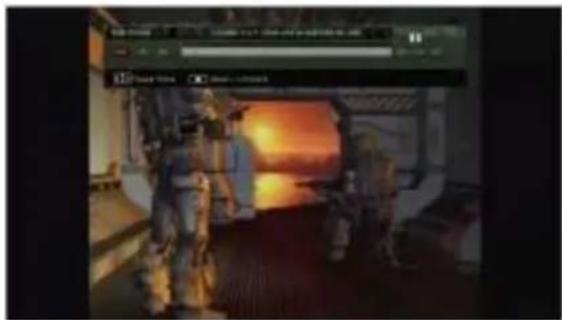

Schritt 1:

Drücken Sie zur Wiedergabe des Videos in Zeitlupe (1/2fach) 📋rücken Sie zur

Bild-für-Bild-Anzeige des Videos noch einmal

oder

Drücken Sie zum Unterbrechen der Wiedergabe

Mit den Sie das vorherige Einzelbild auf; mit elangen Sie zum nächsten Einzelbild.

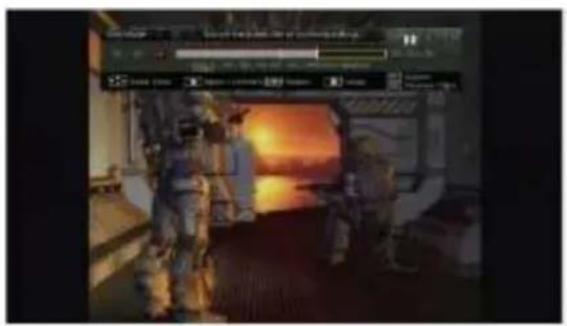

Schritt 2:

Drücken Sie zur Aufnahme des gewünschten Bildes .

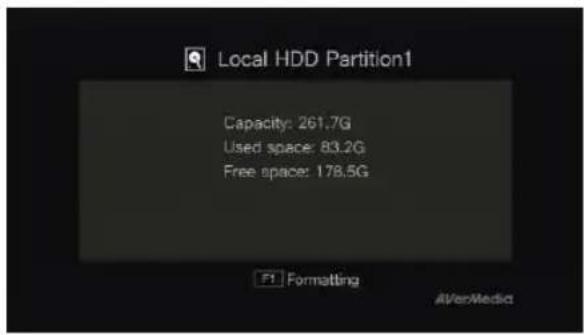

Local HDD Partition1 Capacity: 261.7G Used space: 83.2G Free space: 178.5G F1 Formatting AVerMedia

Festplatteninformationen

Drücken Sie 📄d dann zur Anzeige der Festplatteninformationen OK. Zum Ausblenden noch einmal drücken.

4.2 Hinzufügen von Kommentaren

Dieser Abschnitt beschreibt, wie Sie Sprachkommentare zu Ihrer Videoaufnahme hinzufügen.

Anforderungen an Headset/Mikrofon:

Headset

Anschluss: 3,5-mm-Anschluss

Mikrofon

Frequenzreaktion: 20 – 16 kHz

Impedanz: 2,0 kΩ

Betriebsspannung: 3 V

Anschluss: 3,5-mm-Anschluss

Bildschirmmenü

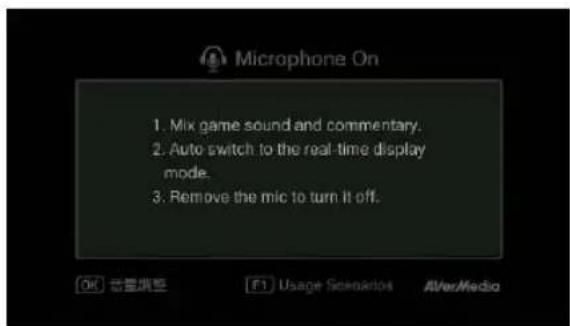

Eine Anzeige erscheint, wenn Sie ein Mikrofon an die Capture Box anschließen. Ihr Kommentar wird nur aufgenommen, wenn Sie drücken.

Drücken Sie zur Aufnahme Ihres Gameplay mit

Kommentar

Drücken Sie zum Beenden der Aufnahme

oder

• Falls während des Einrichtungsassistenten ein Headset oder Mikrofon angeschlossen wird, kann der Ton nur über Ihren Kopfhörer gehört werden und Anweisungen zum Kommentieren werden nicht angezeigt. Schließen Sie das Headset oder Mikrofon daher erst nach Abschluss des Einrichtungsassistenten ein, damit Sie den Kopfhörer/Mikrofon-Anweisungen folgen können.
• Alle hinzugefügten Kommentare werden mit dem Gameplay-Ton vermischt. Solange der Kopfhörer mit dem Gerät verbunden ist, werden all Ihre Kommentare und Hintergrundgeräusche aufgenommen. Denken Sie daher daran, die Aufnahme zu beenden und den Kopfhörer zu trennen, wenn keine Kommentare erforderlich sind.
• Falls das Mikrofon während der Aufnahme von der Capture Box getrennt oder daran angeschlossen wird, wird das Geräusch ebenfalls aufgezeichnet. Bitte trennen Sie das Mikrofon daher nicht während der Aufnahme.
• Die im Kommentartest ausgegebene Lautstärke kann leicht von der Lautstärke während der tatsächlichen Aufnahme abweichen. Sie sollten sich vorab mit Hilfe eines Mock-Tests mit der Aufnahmelautstärke vertraut machen.
• Es ist normal, dass Sie bei Aufnahme mit einer HDMI-Eingangsquelle Ihre eigene Stimme hören.
• Wenn Sie nur den Kopfhörer an der Capture Box anschließen, wird kein Bildschirmtext angezeigt.

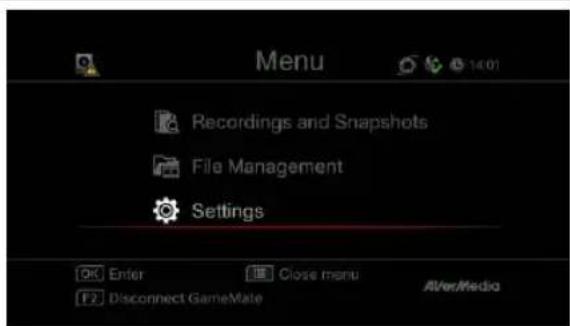

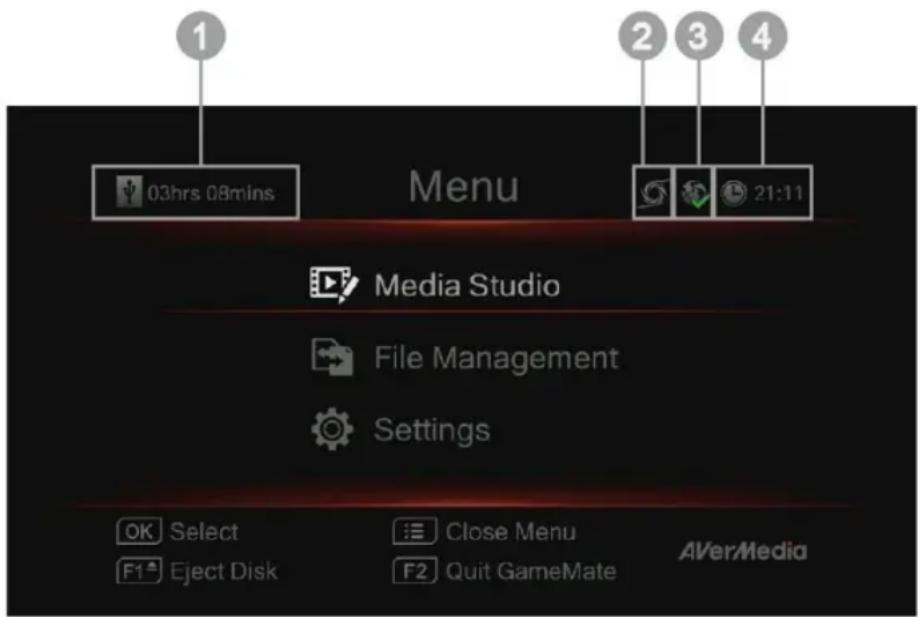

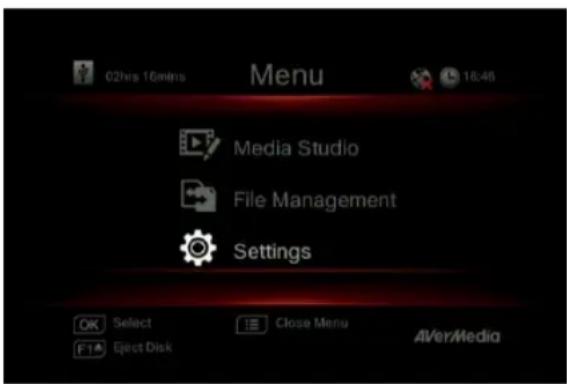

Kapitel 5. Bildschirmmenü

Im Menü können Sie Ihre aufgenommenen Dateien und Schnappschüsse prüfen und verwalten sowie Ihre Präferenzen anpassen.

1 03hrs 08mins Menu Media Studio File Management Settings OK Select F1 Eject Disk Close Menu F2 Quit GameMate AVerMedia

1 Restliche Aufnahmezeit
2 GameMate-Verbindung

Bildschirmmenü

3 Netzwerkverbindung
4 Aktuelle Uhrzeit

Beschreibungen

Grundfunktionen

Rufen Sie mit das Menü auf. Mit MENU BACK oder kehren Sie zum

Spielbildschirm zurück.

Treffen Sie mit ▲/▼ Ihre Auswahl im Menü und drücken zum Aufrufen eines Untermenüs OK.

Treffen Sie im Untemenü mit ▲/▼ eine

Auswahl und bestätigen diese mit OK. Mit kehren Sie zur vorherigen Seite zurück.

Drücken Sie zum sicheren Auswerfen des

Speichergerätes F1.

*Die Ecke oben links zeigt Ihr aktuelles

Standardspeichergerät und die verfügbare restliche

Aufnahmezeit

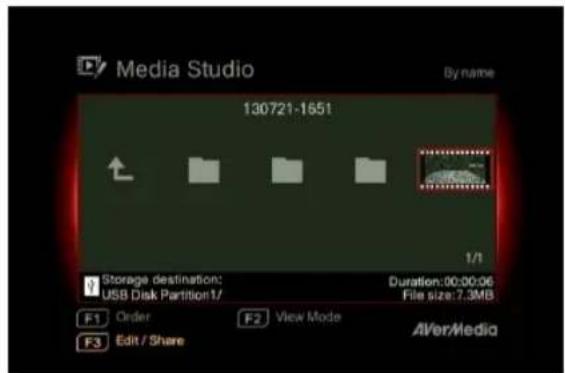

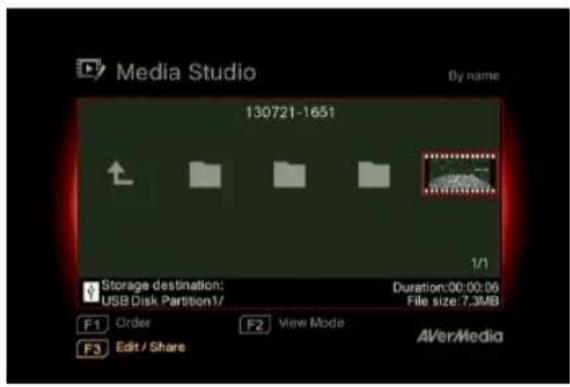

5.1 Aufnahmen/Schnappschüsse (Media Studio)

Im „Aufnahmen/Schnappschüsse (Media Studio)“ können Sie mit der Capture Box aufgenommene Videos und Schnappschüsse prüfen.

Aufnahmeformat:

Video

MP4 (Codec: H.264-Format mit AAC-Audio)


JPEG

- Wir empfehlen, nur mit der Capture Box aufgenommene Videos und Schnappschüsse anzusehen. Versuche, mit anderen Geräten (z. B. einer Kamera) aufgenommene Dateien an der Capture Box zu öffnen, scheitern höchstwahrscheinlich.

Bildschirmmenü

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode AVer/Media File size: 7.3MB

Beschreibungen

Navigation

Wählen Sie mit den Navigationstasten

◀/▶/▲/▼ zwischen den Elementen.

Drücken Sie zum Anordnen der Dateien nach Dateiname, Dateigröße oder Dateiformat F1.

Mit F2 wechseln Sie zwischen Listenmodus und Miniaturbildmodus.

Drücken Sie zum Umbenennen, Bearbeiten oder Teilen der hervorgehobenen Datei F3.

Mit ▶en Sie die nächste Seite auf.

Mit 📂 haren Sie zur vorherigen Seite zurück.

MENU Mit gelangen Sie direkt zum Hauptmenü.

111001-0106 Copia Quesy, 723P

Videowiedergabe

Mit ▶ oder OK starten Sie die Wiedergabe des ausgewählten Videos.

Drücken Sie zum Unterbrechen der Wiedergabe

■ oder OK. Mit ▶ oder OK setzen Sie die Wiedergabe fort.

Drücken Sie zur Wiedergabe des Videos in Zeitlupe (1/2-fach)

Drücken Sie zum Aktivieren des Rücklaufs bei

2-, 4-, 8-, 16-, 32-facher Geschwindigkeit

Drücken Sie zum Aktivieren des Schnellvorlaufs bei 2-, 4-, 8-, 16-, 32-facher Geschwindigkeit

Drücken Sie zur Wiedergabe der Datei bei normaler Geschwindigkeit (1-fach) wenn Zeitlupe, Rücklauf oder Schnellvorlauf aktiviert ist.

Mit beenden Sie die Wiedergabe.

Drücken Sie zur Anzeige der Wiedergabeinformationen, darunter Datenträger, Aufnahmeauflösung, Dauer, verstrichene und Restzeit sowie Dateiname, INFO i+

* Es werden nur mit der Capture Box aufgenommene Videodateien unterstützt.

Schnappschüsse ansehen

Drücken Sie zum Betrachten des ausgewählten

Bildes ▼er OK. Mit ode □kehren BACK

Sie zurück.

* Es werden nur mit der Capture Box aufgenommene Bilddateien unterstützt.

5.1.1 Mit Capture Box aufgenommene Videos im Nachhinein bearbeiten

Dieser Abschnitt zeigt, wie Sie mit der Capture Box aufgenommene Videos schneiden, neu kombinieren und auf YouTube teilen.

Bildschirmmenü

Wählen Sie mit den Navigationstasten ◀/▶/▲/▼ die Datei, die Sie bearbeiten möchten.

Bearbeiten / Teilen (Edit/ Share)

Drücken Sie zum Bearbeiten oder Teilen des ausgewählten Videos F3.

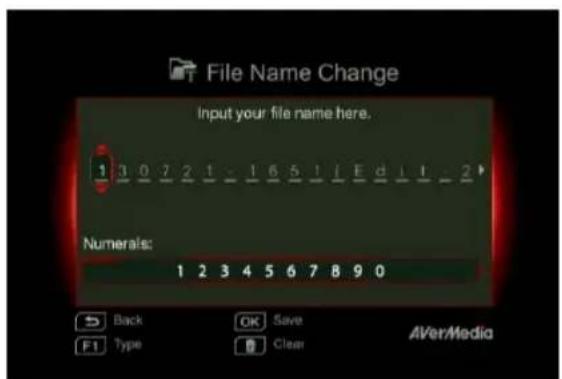

File Name Change Input your file name here. 1 3 0 2 2 1 - 1 6 5 1 i E d 1 1 - 2 Numerals: 1 2 3 4 5 6 7 8 9 0 Back OK Save F1 Type Clear AVerMedia

Dateinamen ändern

Geben Sie Ihren Dateinamen ein, indem Sie mit den Navigationstasten ▲/▼ die gewünschten Buchstaben, Ziffern oder Symbole wählen. Mit den Navigationstasten ◀/► rufen Sie die nächste oder vorherige Stelle auf.

Drücken Sie zum Umschalten zwischen Buchstaben, Ziffern und Symbolen F1.

Back Mit kehren Sie zum Abbrechen der von Ihnen durchgeführten Änderungen zurück.

Mit OK speichern Sie den bearbeiteten Dateinamen.

Mit DELETE den Sie alles.

Anleitung zur Bearbeitung (How to Edit)

Anweisungen zur Bearbeitung eines Videos erscheinen; drücken Sie zum Starten der Bearbeitung OK.

Bearbeitungsmodus

Sie können Ihr ausgewählten Video im Bearbeitungsmodus schneiden und neu kombinieren.

Zum Schneiden des Videos müssen Sie ein oder mehrere Segmente innerhalb des Videos erstellen.

Schritt 1:

Lokalisieren Sie eine Szene, indem Sie die gewünschte Szene mit den Richtungstasten oder suchen.

Sie können eine Szene auch mit Hilfe der Navigationstasten ▲/▼ nach einer spezifischen Stunden-, Minuten- und Sekundenangabe auf der linken Bildschirmseite suchen.

Drücken Sie OK, wenn Sie die Szene markieren bzw. die Markierung aufheben möchten.

Schritt 2:

Wiederholen Sie Schritt 1 zur Erstellung eines Segments.

Drücken Sie zum Behalten oder Löschen des Segments OK.

Mit F1 wechseln Sie zwischen Szene suchen und Segment-Suche.

Drücken Sie zum Löschen aller im Video vorgenommenen Markierungen F2.

Mit F3 exportieren Sie das Video.

Die Capture Box kombiniert die zum Behalten ausgewählten Segmente während der Bearbeitung automatisch neu.

Die geschätzte Zeit variiert je nach Datenträger. Die Dauer des Exports richtet sich nach dem verwendeten Speichergerät.

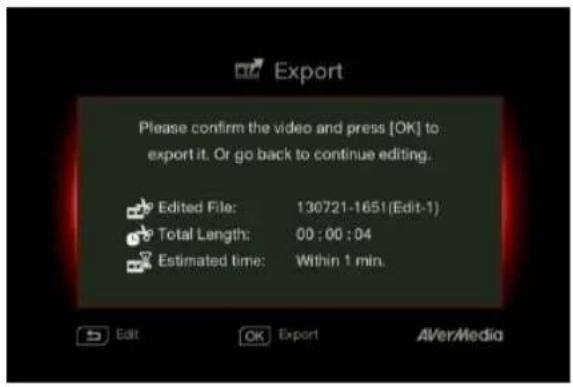

Drücken Sie zum Exportieren des Videos OK. Mit setzen Sie die Bearbeitung fort.

Bildschirmmenü

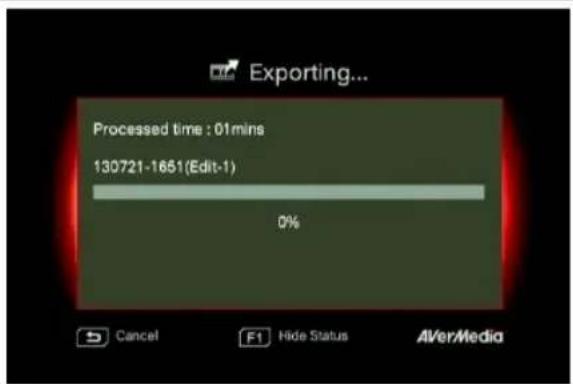

Die Leiste in der Mitte zeigt den Fortschritt des Videoexports und die geschätzte Dauer.

Klicken Sie zum Abbrechen des Exports auf

Klicken Sie zum Ausblenden der Exportinformationen auf .F1

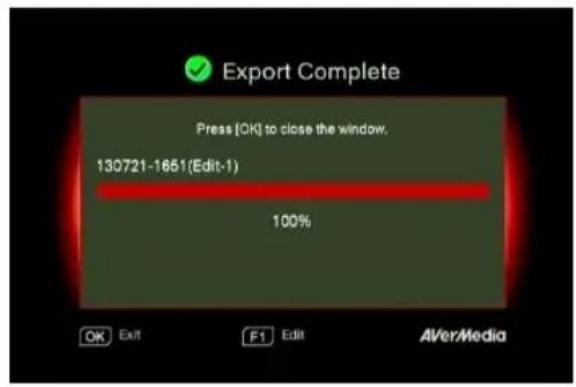

Drücken Sie zum Verlassen des Bearbeitungsmodus OK.

Drücken Sie zum Verlassen BACK

Mit F1 setzen Sie die Bearbeitung fort.

Bildschirmmenü

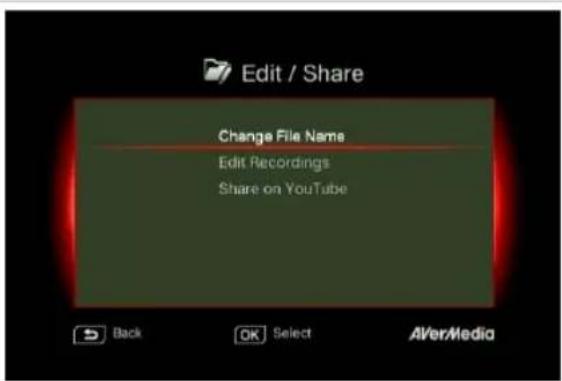

Edit / Share Change File Name Edit Recordings Share on YouTube Back OK Select AVerMedia

Beschreibungen

Videos auf YouTube teilen

Wählen Sie mit ▲/▼ die Aufgabe, die Sie ausführen möchten. Wählen Sie zum Teilen Ihrer Videos „Auf YouTube teilen (Share on YouTube)“.

Bevor Sie Ihre aufgenommenen Videos auf YouTube teilen, müssen Sie:

1. Ein YouTube-Konto sowie einen persönlichen Kanal erstellen.
2. Ihren Desktop/Notebook-PC in Reichweite haben, falls Sie die Verifizierung Ihres YouTube-Kontos in zwei Schritten aktivieren.

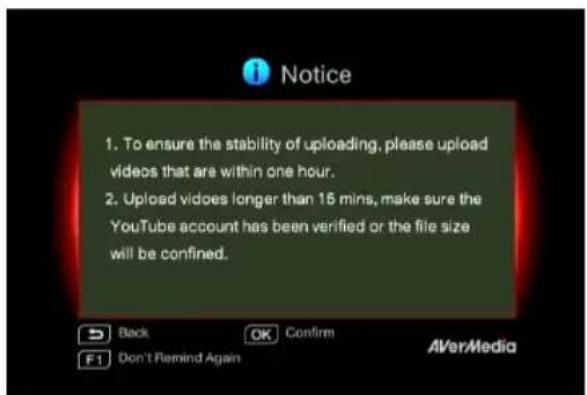

Laden Sie zur Gewährleistung der Upload-Stabilität Videos mit einer Länge von maximal einer Stunde hoch.

Stellen Sie zum Hochladen von Videos mit einer Länge von mehr als 15 Minuten sicher, dass das YouTube-Konto verifiziert ist.

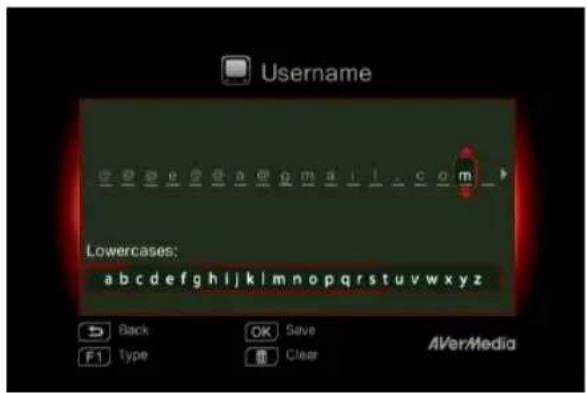

Username Lowercases: a b c d e f g h i j k l m n o p q r s t u v w x y z Back OK Save F1 Type Clear AVer/Media

BACK

Mit setzen Sie die Bearbeitung fort.

Drücken Sie zum Fortfahren des Upload OK.

Drücken Sie F1, wenn diese Erinnerung

anschließend übersprungen werden soll.

Konteneinrichtung

Wählen Sie mit ▲/▼ die Aufgabe, die Sie ausführen möchten.

BACK

Rufen Sie mit den vorherigen Schritt auf.

Drücken Sie zum Bearbeiten von eMail oder Kennwort OK.

Mit F1 speichern Sie die von Ihnen vorgenommenen Änderungen.

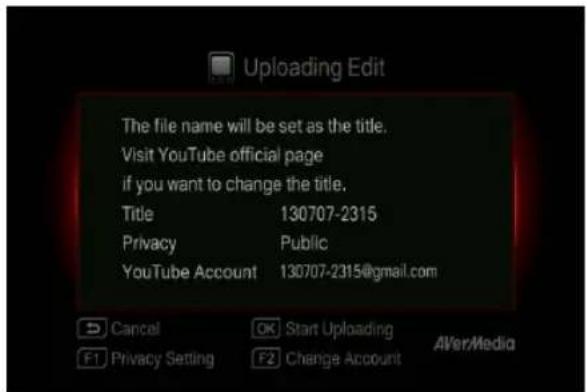

Bearbeitung vor dem Upload

Drücken Sie zum Zurückkehren zur letzten

Seite

Mit OK starten Sie den Upload.

Drücken Sie zum Einstellen der Privatsphäre

F1.

Mit F2 ändern Sie das Konto.

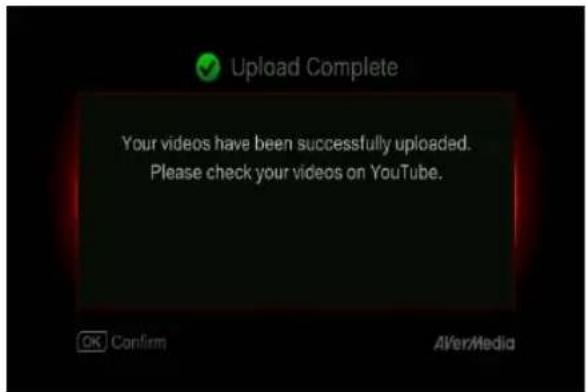

Upload abgeschlossen

Sie haben das Video erfolgreich hochgeladen.

Sie können Ihren Videotitel auf YouTube bearbeiten.

Drücken Sie zum Bestätigen OK.

• Die empfohlene Länge eines einzelnen Videos beträgt weniger als 1 Stunde.
• Die Capture Box dient der Aufnahme und Erfassung von Medienmaterialien, die rechtlich ausschließlich dem Nutzer gehören bzw. durch ihn lizenziert sind. Das Hochladen von urheberrechtlich oder durch andere Gesetze geschützten Videos ist nicht erlaubt. YouTube kann das Konto zum Schutz von Urheberrechten einstellen.
• Wenn Sie Videos mit einer Länge von mehr als 15 Minuten hochladen möchten, muss das YouTube-Konto verifiziert werden. Weitere Einzelheiten finden Sie auf der YouTube-Website.
• Gelegentlich dauert es zwei bis drei Tage, bis Ihre Videos auf YouTube angezeigt werden. Bitte warten Sie einige Tage, falls Sie die hochgeladenen Videos nicht online sehen.

5.2 Dateiverwaltung (File Management)

„Dateimanagement (File Management)“ ermöglicht Ihnen das Verwalten der mit Hilfe der Capture Box aufgenommenen Videos und Schnappschüsse. Sie können Dateien zwischen der internen Festplatte und einem externen USB-Speichergerät kopieren und unerwünschte Dateien löschen. Stecken Sie zunächst Ihr Speichergerät (USB 2.0/3.0-Speichergerät / 2,5-Zoll-Festplatte im NTFS-Format) ein, bevor Sie dieses Untermenü aufrufen.

Bildschirmmenü

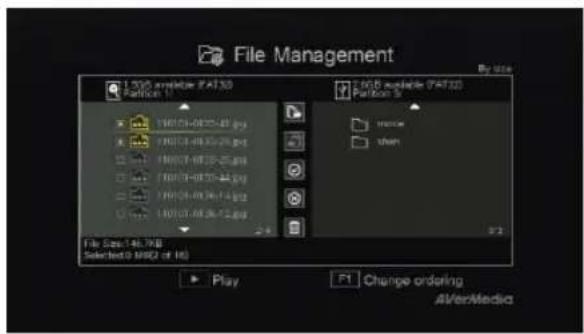

File Management 1:500 available (FAT20) Partition 1 FAT20-0175-41.jpg FAT20-0175-26.jpg FAT20-0175-24.jpg FAT20-0175-14.jpg FAT20-0175-12.jpg 7.8 7:50 FAT20 available (FAT20) Partition 3 FAT20 Water File Size: 148.7KB Selected: 0 MBCD or 16 Play F1 Change ordering AVerMedia

Beschreibungen

Partition wählen

Wählen Sie mit den Navigationstasten

◀/▶/▲/▼ die Partition.

Drücken Sie zum Wiedergeben des Videos

Mit F1 ändern Sie die Dateianordnungsregel.

Dateiverwaltungsschnittstelle:

File Management 1 SGB installed (FAT3) Position 17 2 SGB installed (FAT3) Position 18 3 4 Play F1 Change ordering All/VerMedia

1 Eine Liste mit den Dateien auf der internen Festplatte
2 Eine Auswahl an Bearbeitungswerkzeugen
3 Eine Liste mit den Dateien auf dem USB-Datenträger
4 Informationsanzeigebereich

Beschreibungen zu den Bearbeitungswerkzeugen:

No Tasten		Beschreibungen
1		Dateien auf den USB-Datenträger kopieren
2		Dateien auf die interne Festplatte kopieren
3		Alles auswählen
4		Alles abwählen
5		Löschen

1.4.2 Rückansicht

1 Component-Videoeingang
2 Audio-L/R-Eingang
3 HDMI-Eingang

4 HDMI-Ausgang
5 LAN-Port
6 Netzeingang

Bildschirmmenü

File Management 1.500 available FAT3D Partition 1 17803-0875-81.jpg 17803-0875-26.jpg 17803-0875-25.jpg 17803-0875-44.jpg 17803-0875-14.jpg 17803-0875-72.jpg 2.000 available FAT3D Partition 2 inline then File Size: 146.7KB Selected: 9 MBQ of 16) Play F1 Change ordering AI/er/Media

Dateien von der internen Festplatte auf den USB-Datenträger kopieren

Schritt 1:

Wählen Sie in der Liste auf der linken Seite mit

▲/▼ die Datei, die Sie auf den

USB-Datenträger kopieren möchten. Mit OK wählen Sie ein Element aus/ab.

Wählen Sie und drücken zur Auswahl aller Dateien OK.

Wählen Sie und drücken zur Abwahl aller Dateien OK.

Schritt 2:

Wählen Sie und drücken zum Kopieren der ausgewählten Datei(en) auf den USB-Datenträger OK.

Drücken Sie zum Abbrechen des Kopiervorgangs .

Schritt 3:

Drücken Sie OK.

Befolgen Sie zum Kopieren von Dateien vom USB-Datenträger auf die interne Festplatte die obigen Schritte in umgekehrter Richtung.

*Falls die Datei vergleichsweise groß ist, drücken Sie zum Ausblenden des Kopier- oder Löschstatus F1.

File Management L:\SYS\amode (FAT32) Partition 1 Back Folder 1 Folder 2 110/01-0129-07.jpg 110/01-0129-07.jpg 110/01-0129-07.jpg Delete Selected: C:\MBZ.df 5 Play F1 Change ordering All/AllMedia

Wählen Sie mit ▲/▼ die Datei(en), die Sie löschen möchten. Mit OK wählen Sie ein Elemen aus/ab.

Wählen Sie und drücken zur Auswahl aller Dateien OK.

Wählen Sie und drücken zur Abwahl aller Dateien OK.

Schritt 2:

Wählen Sie und drücken zum Entfernen der Datei aus der Liste OK. oder

Drücken Sie 🚪 der Fernbedienung und entfernen die Datei anschließend mit OK aus der Liste.

Drücken Sie zum Abbrechen des Löschvorgangs . BACK

Schritt 3:

Drücken Sie OK.

USB-Speichergerät entfernen

Zur Vermeidung von Datenverlust empfehlen wir dringend, Ihr externes Speichergerät sicher auszuwerfen. Bitte befolgen Sie dazu die nachstehenden Schritte:

Schritt 1:

Drücken Sie 6 der Fernbedienung.

Schritt 2:

Drücken Sie zum Auswerfen F2.

Kapitel 6. Capture Box und GameMate von AVerMedia koppeln

GameMate von AVerMedia ist die spezielle App für Smartphones. Sie ermöglicht Ihnen die Nutzung Ihres Smartphones als Fernbedienung. Sie sind nur wenige Schritte von der Kopplung der Capture Box mit GameMate entfernt.

Bitte laden Sie zunächst GameMate von AVerMedia aus dem App Store herunter.

Stellen Sie zur erfolgreichen Kopplung sicher, dass sich Capture Box und GameMate dasselbe Netzwerk teilen.

Dazu benötigen Sie auch einen WLAN-Zugangspunkt für GameMate. Stellen Sie sicher, dass das LAN richtig verbunden ist und Sie zur Kopplung bereit sind!

Bildschirmanzeige

GAMEMATE GAMEMATE CAPTURE BOX 102.160.1.102 AI/VerifMatic

Beschreibungen

Wir empfehlen, dass sich Capture Box und GameMate einen WLAN-Zugangspunkt teilen. Tippen Sie nach Herunterladen von GameMate an Ihrem Smartphone auf GameMate. Sie sehen, dass GameMate nach verfügbaren Geräten sucht.

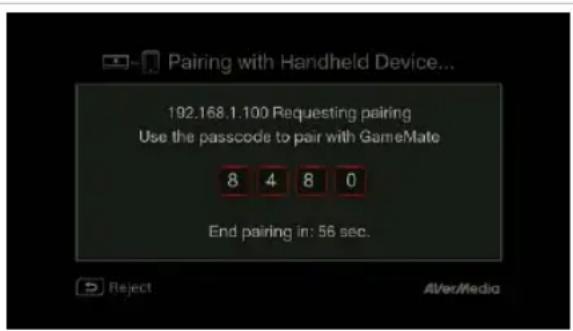

Eine Kopplungsnummer erscheint am TV-Bildschirm.

AVerMedia

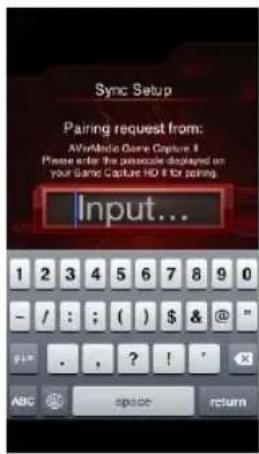

Sync Setup Pairing request from: AVoMio Game Capture 8 Please enter the password displayed on your Game Capture HD 8 for pairing. Input... 1 2 3 4 5 6 7 8 9 0 - / : ; ( ) $ & @ " + - . , ? ! * ABC space return

Geben Sie den bereitgestellten vierstelligen Kopplungsnummer durch Antippen ein.

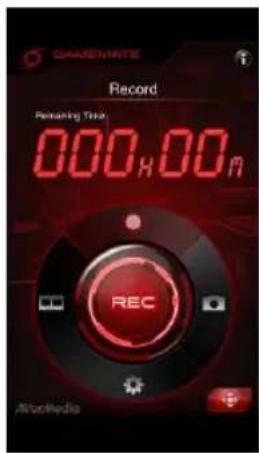

GASEMATE Record Remaining Time 000 H 00 A REC AbitMedia

Bei erfolgreicher Kopplung mit der Capture Box sehen Sie GameMate wie links dargestellt.

Sie können die Verbindung von GameMate auch über das Menü (Menu) prüfen. Sie sehen das Zeichen 📄oberen Bereich des Menüs (Menu).

- Falls die Verbindung getrennt wird, starten Sie den WLAN-Zugangspunkt oder die Capture Box bitte neu und versuchen es noch einmal.

Indice
