Tipo di prodotto	Webcam Full HD
Marca	AVerMedia
Modello	Live Streamer CAM 315PW315
Risoluzione massima	1920 x 1080 pixel (Full HD)
Frequenza fotogrammi massima	60 fotogrammi al secondo (1080p)
Sensore	CMOS
Campo visivo	78 gradi
Autofocus	Sì, autofocus integrato
Microfono integrato	Sì, doppio microfono stereo
Interfaccia di connessione	USB 2.0 (cavo da 1,5 metri)
Compatibilità	Windows, macOS, Chrome OS, Android (OTG)
Dimensioni (L x A x P)	112 x 67 x 50 mm
Peso	150 grammi
Alimentazione	Tramite porta USB (bus-powered)
Fissaggio	Clip girevole per schermo o treppiede (non incluso)
Funzioni principali	Streaming, videoconferenza, registrazione video
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non usare solventi.
Sicurezza	Non esporre ad acqua o umidità eccessiva. Utilizzare in ambiente temperato.
Parti di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare l'assistenza AVerMedia in caso di malfunzionamento.
Informazioni generali	Plug-and-play, nessun driver necessario per i sistemi operativi comuni. Copriobiettivo per la privacy integrato.

Domande frequenti - Live Streamer CAM 315PW315 AVERMEDIA

Come installare la webcam Live Streamer CAM 315 PW315?

Collegare la webcam a una porta USB 2.0 o superiore del computer. Il sistema operativo la rileverà automaticamente. Nessun driver è necessario per i sistemi Windows, macOS o Chrome OS. È quindi possibile selezionarla come sorgente video nelle applicazioni di videoconferenza o streaming.

La webcam è compatibile con i treppiedi standard?

Sì, la base della webcam dispone di una filettatura standard (1/4 di pollice) compatibile con la maggior parte dei treppiedi e supporti fotografici. Il clip integrato permette anche di fissarla sulla parte superiore di uno schermo.

Qual è la risoluzione massima in video?

La risoluzione massima è di 1920 x 1080 pixel (Full HD) a 60 fotogrammi al secondo. È possibile scegliere anche risoluzioni inferiori come 720p a 60 o 30 fps secondo le esigenze.

Come attivare o disattivare il copriobiettivo per la privacy?

La webcam è dotata di un copriobiettivo fisico integrato. Basta ruotare l'anello intorno all'obiettivo per coprire o scoprire la lente. Ciò garantisce che la fotocamera non possa essere utilizzata a vostra insaputa.

La webcam dispone di un microfono integrato?

Sì, integra un doppio microfono stereo che offre una buona qualità audio per chiamate e registrazioni. Il suono viene catturato in stereo e permette una maggiore immersione.

Come pulire l'obiettivo della webcam?

Utilizzare un panno in microfibra morbido e asciutto per pulire delicatamente l'obiettivo. Evitare prodotti chimici o detergenti abrasivi. Se necessario, inumidire leggermente il panno con acqua distillata.

La webcam funziona sotto Linux?

La webcam è compatibile con lo standard UVC (USB Video Class), che le consente di essere riconosciuta dalla maggior parte delle distribuzioni Linux recenti senza driver aggiuntivi. Tuttavia, alcune funzionalità avanzate come l'autofocus potrebbero richiedere regolazioni tramite software di terze parti.

Cosa fare se la webcam non viene rilevata dal computer?

Verificare prima la connessione USB: provare un'altra porta o un altro cavo. Assicurarsi che il copriobiettivo non sia chiuso. Riavviare il computer. Se il problema persiste, testare la webcam su un altro dispositivo per isolare il problema. Contattare il supporto AVerMedia se necessario.

Posso utilizzare la webcam per lo streaming in diretta?

Assolutamente. La webcam è progettata per lo streaming e la videoconferenza. Offre una qualità Full HD a 60 fps, ideale per piattaforme come Twitch, YouTube Live o Zoom. Viene riconosciuta come sorgente video standard dalla maggior parte dei software di streaming.

Qual è la garanzia della webcam AVerMedia Live Streamer CAM 315?

La garanzia standard è di 2 anni dalla data di acquisto. Per maggiori dettagli, consultare il sito ufficiale di AVerMedia o contattare il loro servizio clienti. Conservare la prova d'acquisto.

MANUALE UTENTE Live Streamer CAM 315PW315 AVERMEDIA

Capitolo 1. Componenti dell'unità....2

1.1 Pannello anteriore 2
1.2 Sensore a intrarossi 2
1.3 Indicatore LED 3
1.4 Porte di collegamento 4
1.4.1 Vista anteriore 4
1.4.2 Vista posteriore 5

Capitolo 2. Telecomando 6

Capitolo 3. Installazione guidata 8

Capitolo 4. Operazioni di base....11

4.1 Registrazione e acquisizione 11
4.2 Aggiunta di commenti 13

Capitolo 5. Menu OSD 15

5.1 Registrazioni e snapshot (Media Studio) 16

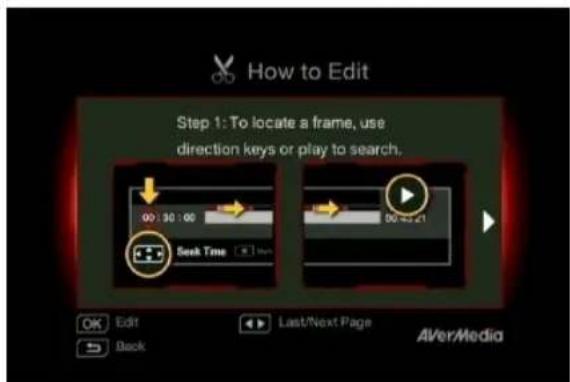

5.1.1 Post-editing di video registrati con Capture Box 18

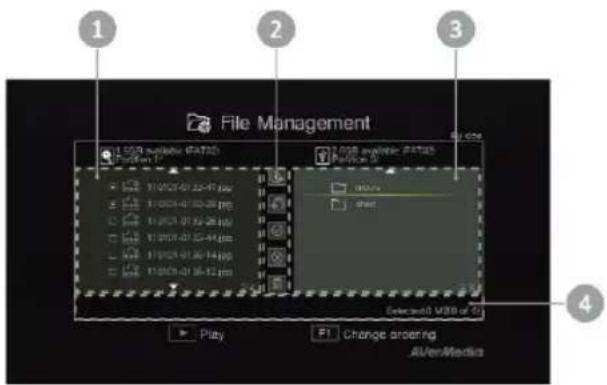

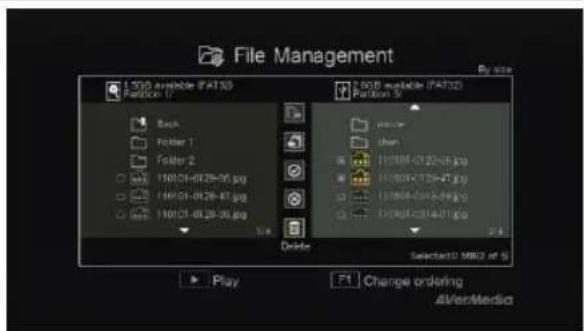

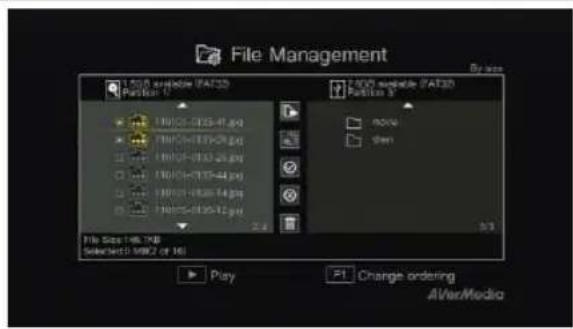

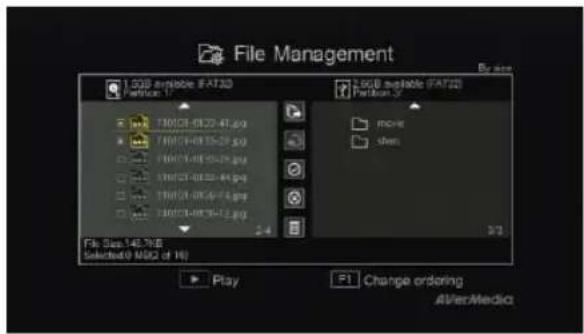

5.2 Gestione file (File Management) 23

Capitolo 6. Accoppiamento di Capture Box e GameMate by AverMedia..27

Il pannello del tasto, situato nella parte anteriore dell'unità, garantisce l'accesso rapido alle funzioni più utilizzate.

N. Tasti

Descrizioni

Registra

Premere per avviare/arrestare la registrazione

1

Accensione (Power)

Premere per accendere l'unità

2

Tenere premuto il tasto per 4 secondi per forzare lo spegnimento di Capture Box

Quando si utilizza il telecomando, puntarlo verso il sensore a infrarossi (IR) situato sul pannello anteriore dell'unità. Il telecomando deve essere tenuto ad un angolo di 30 gradi rispetto al sensore IR per il corretto funzionamento. La distanza tra il telecomando e il sensore non deve superare i 6 metri (20 piedi).

AVerMedia

Condizione	Sorgente	Registra	Accensione (Power)
Spazio di archiviazione scarso	Verde fisso	Acceso con una cadenza lenta	Verde fisso
I dispositivo non è pronto			Lampeggia continuamente in verde
Problemi quali mancanza di spazio di archiviazione/nessun segnale/contenuti protetti			Lampeggia continuamente in verde
Accettazione di un comando del telecomando			Lampeggia in verde una volta

Premiere [F1] per ottanere lo stato dell'indicatore LED.

1.4 Porte di collegamento

1.4.1 Vista anteriore

AfterMedia

1.4.2 Vista posteriore

1 Ingresso video component
2 Ingresso L/R audio
3 Ingresso HDMI
4 Uscita HDMI
5 Porta LAN
6 DC-IN

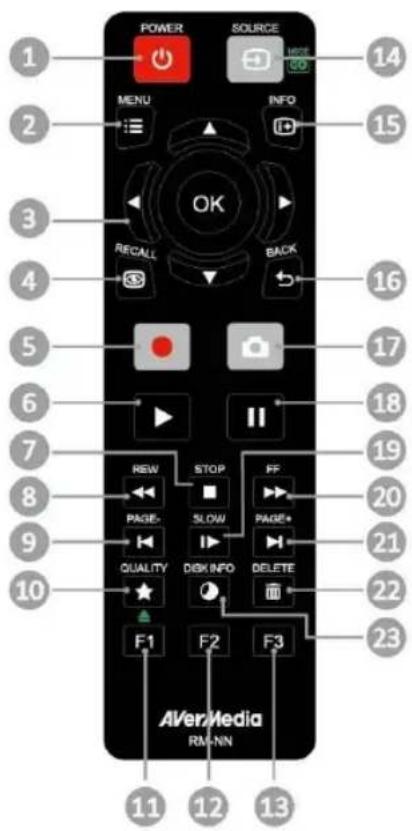

Capitolo 2. Telecomando

Le descrizioni di seguito mostrano l'utilizzo dei tasti sul telecomando.

POWER SOURCE MENU INFO 14 2 3 4 5 6 7 8 9 10 F1 F2 F3 AVerMedia RM-NN 11 12 13 14 15 16 17 18 19 20 21 22 23

#	Tasti
1
2
3
4
5

Descrizioni

Premere per accendere/mettere in standby l'unità.

Premere per accedere al menu principale. Premere di nuovo per uscire.

Premere i tasti di navigazione per spostarsi tra le opzioni.

Premere OK per confermare una selezione.

Premere OK per selezionare/deselezionare il segmento in fase di post-editing.

Premere per riprodurre l'ultimo file registrato o visualizzare l'ultima immagine acquisita.

Premere per avviare/arrestare la registrazione.

6		Premere per avviare la riproduzione del file selezionato.Premere per riprodurre il file a velocità normale (1x) quando sono attivi slow motion, riavvolgimento o avanzamento rapido.
7		Premere per arrestare la riproduzione.Premere per arrestare la registrazione.
8		Premere per riavvolgere (2x, 4x, 8x, 16x, 32x).
9		Premere per tornare alla pagina precedente.
10		Premere per visualizzare la schermata di regolazione della qualità video/istantanea. Premere di nuovo per uscire.
11		(Attenersi alle istruzioni sullo schermo)
12		(Attenersi alle istruzioni sullo schermo)
13		(Attenersi alle istruzioni sullo schermo)
14		Premere per passare tra le sorgenti Component e HDMI.
15		Premere per visualizzare le informazioni su schermo, tra cui modalità, sorgente e sorgenti audio.
16		Premere per uscire dalla pagina attuale e tornare alla pagina precedente.
17		Premere per scattare una instantanea durante il gioco o la riproduzione video.
18		Premere per interrompere la riproduzione. Premere OK o ▶ per riprendere la riproduzione.Premere per interrompere la riproduzione.
19		Premere per riprodurre il video in slow motion (1/2x). Premere di nuovo per accedere alla modalità fotogramma per fotogramma (vedere p. 27 per i dettagli).
20		Premere per avanzare rapidamente (2x, 4x, 8x, 16x, 32x).
21		Premere per andare alla pagina successiva.
22		Premere per eliminare i file selezionati.
23		Premere per visualizzare le informazioni sul disco. Premere di nuovo per nasconderle.

Capitolo 3. Installazione guidata

La prima volta che si accende l'unità Capture Box, viene visualizzata l'installazione guidata. Le seguenti procedure guidano l'utente attraverso la procedura di configurazione iniziale.

• Assicurarsi di installare un disco rigido (interno o esterno) e di connettersi previamente a Internet.
• Per la prima inizializzazione, una breve schermata nera (circa 20 secondi) è seguita dal logo AVerMedia. La spia di stato verde lampeggiante indica che Game Capture HD II è in fase di avvio. Attendere che appaia la schermata di benvenuto.

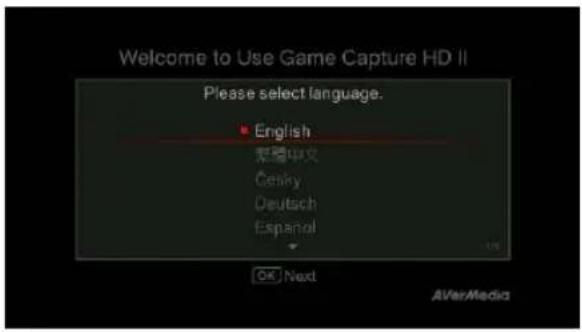

Fase 1 Impostazione della lingua

Quando appare la pagina di benvenuto, utilizzare

▲/▼ per selezionare la lingua preferita. Premere OK per confermare.

Welcome to Use Game Capture HD II Please select language. English 英語中文 Genky Deutsch Espanol OK Next AlVerMedia

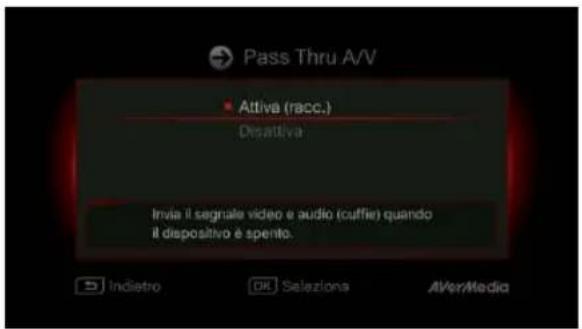

Fase 2 Pass Through A/V.

Si consiglia di portare Pass Through A/V su ON.

Pass Thru A/V Attiva (racc.) Disattiva Invia il segnale video e audio (cuffie) quando il dispositivo è spento. Indietro OK Selezions A/VerMedia

Fase 3 (1)

Promemoria

Assicurarsi che un disco rigido con formattazione NTFS sia collegato o installato sul dispositivo (per i dettagli, consultare il Capitolo 4.2).

Controllare la connessione di rete.

Premere OK per avviare la configurazione.

Si consiglia di utilizzare un router che supporti la rete IP DHCP. Inoltre, consultare il Capitolo 6.2 per la configurazione della connessione manuale.

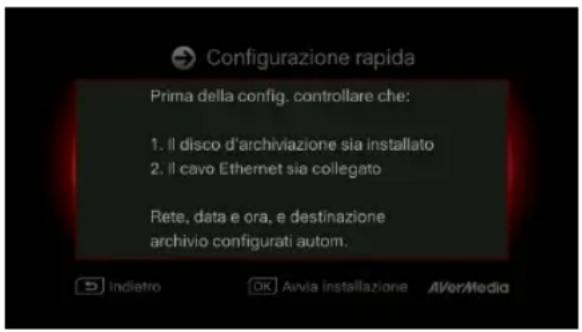

Configurazione rapida Prima della config. controllare che: 1. Il disco d'archiviazione sia installato 2. Il cavo Ethernet sia collegato Rete, data e ora, e destinazione archivio configurati autom.

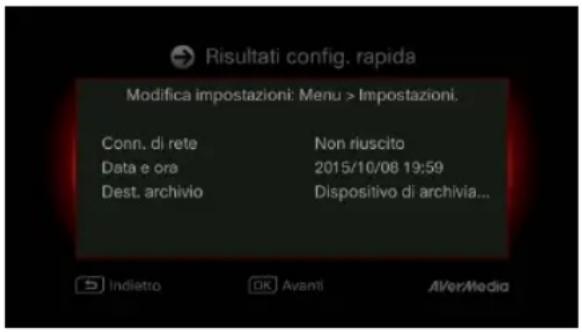

Fase 3 (2)

Errore di connessione di rete

Se non ci si è connessi ad una rete valida, viene visualizzato un breve risultato dell'errore di connessione di rete.

Premere OK per continuare.

BACK

Premere per tornare alla pagina precedente.

Risultati config. rapida Modifica impostazioni: Menu > Impostazioni. Conn. di rete Non riuscito Data e ora 2015/10/08 19:59 Dest. archivio Dispositivo di archivia... Indietro OK Avanti AlVerMedia

Fase 4

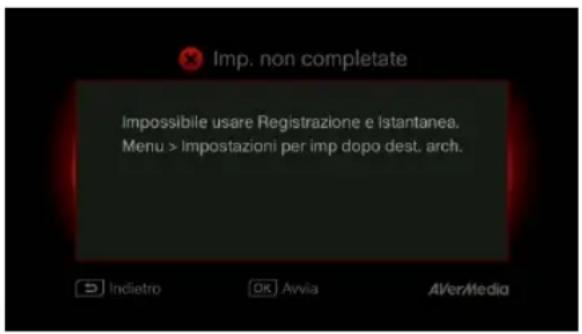

Nessun disco rigido rilevato

Se non si è ancora installato un dispositivo di archiviazione, installarlo prima di procedere con l'installazione.

BACK

Quindi, premere per andare alla schermata precedente e premere OK per eseguire la procedura di verifica del disco.

Imp. non completate Impossibile usare Registrazione e Istantanea. Menu > Impostazioni per imp dopo dest. arch.

Fase 4 (2)

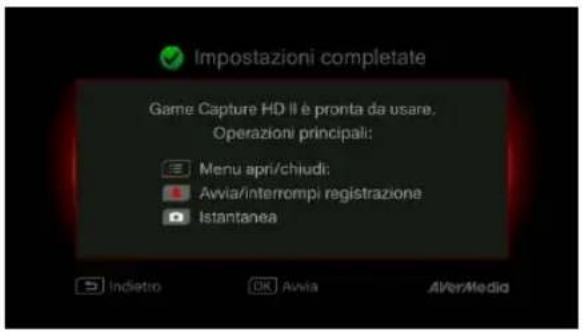

Termine dell'installazione guidata

Una volta collegato un disco rigido con formattazione NTFS, viene visualizzato un avviso di impostazioni completate.

È possibile avviare la registrazione e scattare immediatamente istantanee. Premere OK per uscire dalla procedura guidata e iniziare ad usare Capture Box. Viene quindi visualizzata la schermata del gioco.

Impostazioni completate Game Capture HD II è pronta da usare. Operazioni principali: Menu apri/chiudi: Avvia/interrompi registrazione Istantanea Indietro OK Avvia AfterMedia

Capitolo 4. Operazioni di base

Il presente capitolo guida l'utente alla registrazione del gioco, all'acquisizione di immagini, all'aggiunta di commenti vocali ai video e alla riproduzione immediata di file.

- I file o gli snapshot registrati vengono salvati automaticamente sulla destinazione predefinita del disco rigido. Per i dettagli, consultare il capitolo 6.

4.1 Registrazione e acquisizione

Capture Box consente di registrare, acquisire e aggiungere commenti vocali ai video. Le istruzioni sono fornite di seguito.

Capture Box visualizza il gioco in modalità tempo reale e standard. È possibile passare dalla modalità tempo reale predefinita alla modalità standard. Andare a Menu> Impostazioni> Modalità di visual. (per i dettagli, fare riferimento al capitolo 6.2).

Menu OSD

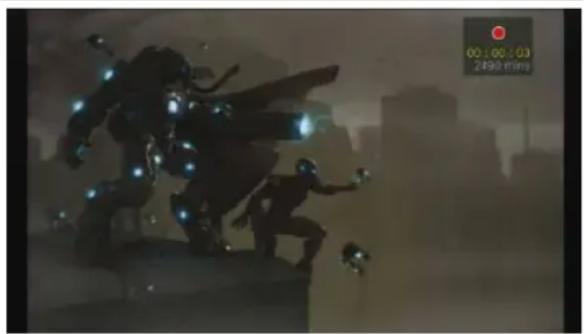

Registrazione immediata durante il gioco

Premere per attivare la registrazione

immediata.

Premere di nuovo o per arrestare la

registrazione.

Interruzione e ripresa della registrazione

È possibile saltare le riprese video indesiderate e riprendere la registrazione. Solo le riprese registrate vengono salvate, mentre i clip saltati vengono automaticamente eliminati.

Premere Ⅲ per interrompere la registrazione.

Premere Ⅱ o per continuare la

registrazione.

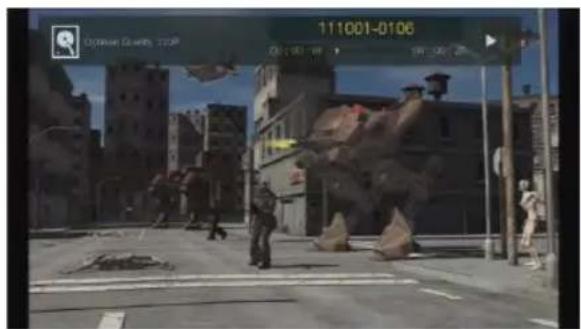

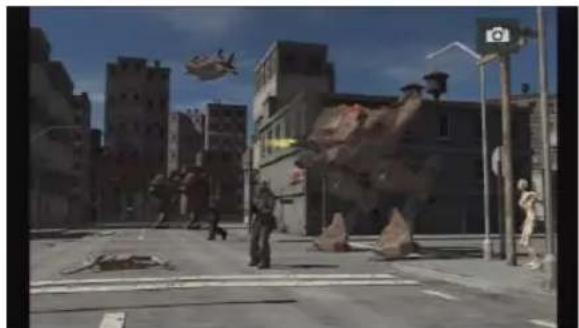

Istantanea rapida durante il gioco

Premere 📄 per acquisire l'immagine corrente. Premere a lungo 📋 per attivare la modalità di acquisizione continua. Capture Box effettua 5 snapshot per volta.

111001-0106 Optimum Quality 2.08 06:45:49 19:30:27

Riproduzione immediata

RECALL Premere per riprodurre l'ultimo file registrato o visualizzare l'ultima immagine acquisita. Premere □ per arrestare la riproduzione. Premere ▶ per saltare in avanti di 30 secondi. Premere ◀ per saltare all'indietro di 10 secondi.

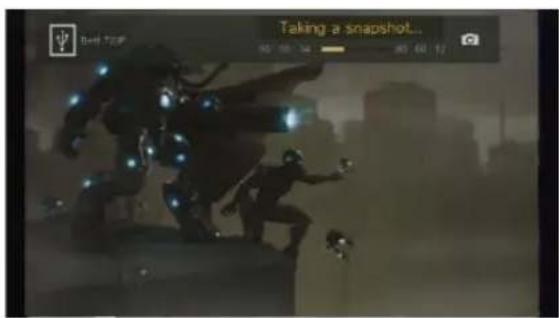

Acquisizione immagini durante la riproduzione video

Metodo 1:

Premere □ per acquisire l'immagine corrente.

Metodo 2:

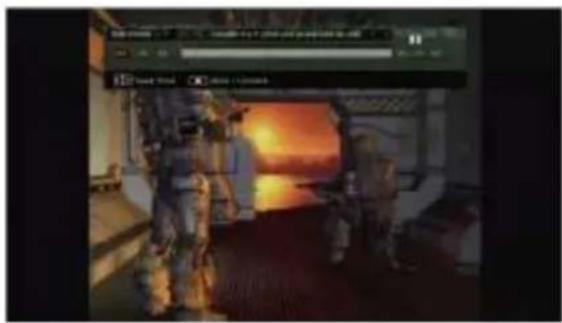

Fase 1:

Premere r riprodurre il video al rallentatore (1/2x). Premere di nuovo per visualizzare il video fotogramma per fotogramma.

oppure

Premere mettere in pausa la riproduzione. Premere per passare al fotogramma precedente; premere passare al fotogramma successivo.

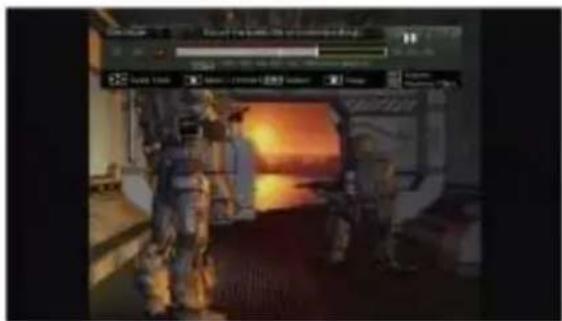

Fase 2:

Premere per acquisire l'immagine voluta.

Local HDD Partition1 Capacity: 261.7G Used space: 83.2G Free space: 178.5G F1 Formatting AVerMedia

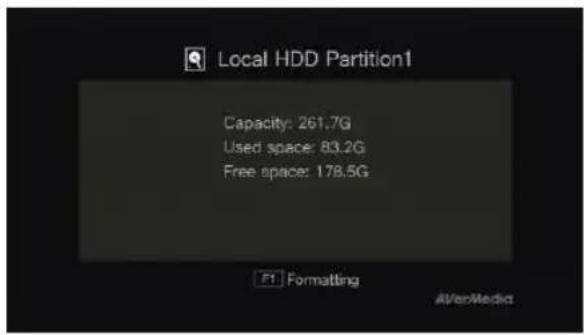

Informazioni sul disco

Premere , quindi premere OK per visualizzare le informazioni sul disco. Premere di nuovo per nasconderle.

4.2 Aggiunta di commenti

Questa sezione mostra come aggiungere commenti vocali alla registrazione video.

Requisiti per cuffie/microfono:

Cuffie

Connettore: jack da 3,5 mm

Microfono

Risposta in frequenza: 20-16 kHz

Impedenza: 2,0 KΩ

Tensione di esercizio: 3 V

Connettore: jack da 3,5 mm

Menu OSD

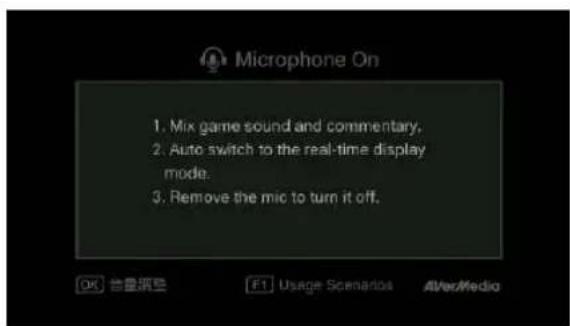

Microfono attivo (Microphone On)

Viene visualizzato un OSD se si è collegato il microfono a Capture Box. Il commento viene registrato solo premendo.

Premere • per registrare il gioco con

commento.

Premere o per estare la

registrazione.

• Se le cuffie o il microfono vengono inseriti durante l'installazione guidata, l'audio può essere ascoltato solo dalle cuffie e le istruzioni sui commenti vocali non vengono visualizzate. Quindi, collegare cuffie o microfono al termine dell'installazione guidata, in modo da osservare le istruzioni per cuffie/microfono.
• Tutti i commenti aggiunti verranno mixato con l'audio del gioco. Inoltre, finché le cuffie sono collegate al dispositivo, verranno registrati tutti i commenti e l'audio di sottofondo. Ricordarsi, pertanto, di arrestare la registrazione e scollegare le cuffie se non sono necessari commenti.
• Se il microfono è scollegato/collegato a Capture Box durante la registrazione, anche l'audio viene registrato. Evitare di scollegare il microfono durante la procedura di registrazione.
• Il volume che si sente nel test di commento potrebbe essere leggermente diverso dalla registrazione effettiva. Si consiglia di eseguire previamente un test di simulazione per acquisire familiarità con il volume registrato.
• È normale ascoltare la propria voce quando si registra con una sorgente di ingresso HDMI.
• Non viene visualizzato alcun OSD quando si collegano solo le cuffie a Capture Box.

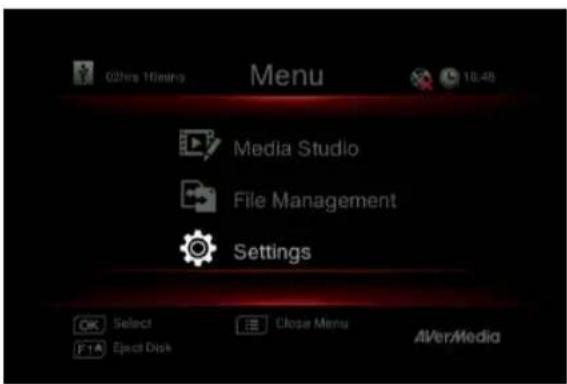

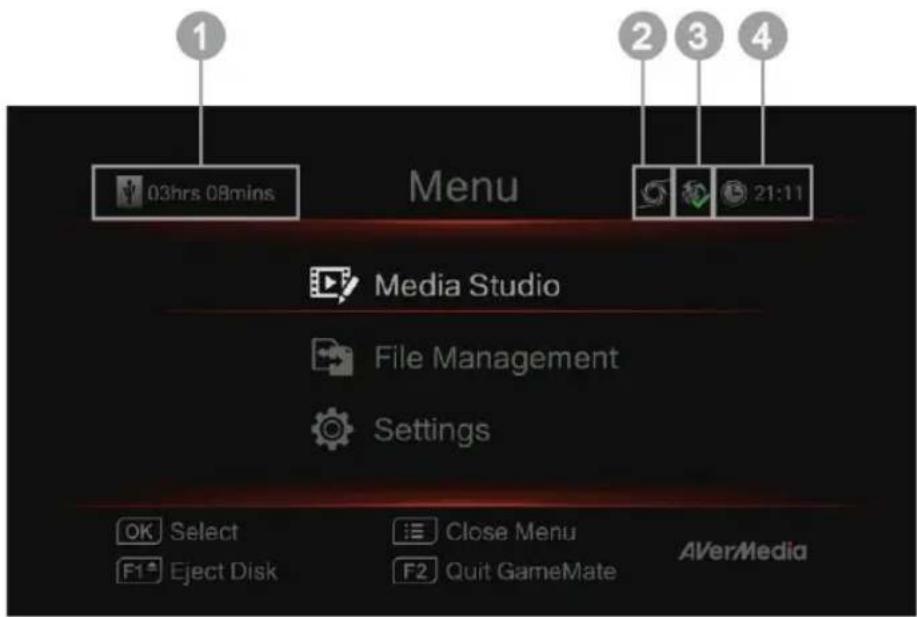

Capitolo 5. Menu OSD

Nel menu, è possibile selezionare e gestire i file e gli snapshot registrati, nonché personalizzare le preferenze.

1 03hrs 08mins Menu 2 3 4 Media Studio File Management Settings OK Select F1 Eject Disk Close Menu F2 Quit GameMate AVerMedia

1 Tempo restante per la registrazione
2 Connessione a GameMate

Menu OSD

3 Connessione di rete
4 Ora attuale

Descrizioni

Operazioni di base

MENU Premere per visualizzare il menu. MENU BACK Premere o: per tornare alla schermata del gioco.

Usare ▲/▼ per effettuare la selezione sul menu e OK per accedere ad un sottomenu.

Nel sottomenu, usare ▲/▼ per effettuare la selezione OK per confermare. Premere BACK per tornare alla pagina precedente.

Premere F1 per rimuovere in modo sicuro il dispositivo di archiviazione.

*Nell'angolo superiore sinistro viene visualizzato il dispositivo di archiviazione predefinito e il tempo restante per la registrazione disponibile

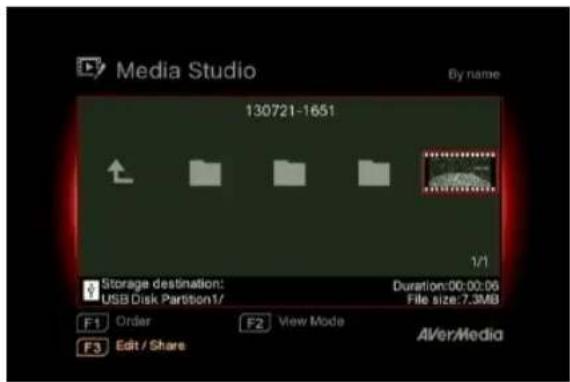

5.1 Registrazioni e snapshot (Media Studio)

È possibile selezionare registrazioni e snapshot acquisiti da Capture Box in “Registrazioni e snapshot (Media Studio)”.

Formato di acquisizione:

Video	MP4 (Codec: formato H.264 con audio AAC)
Immagine	JPEG

- Si consiglia di visualizzare solo video e snapshot registrati da Capture Box. È molto probabile che non si riesca ad aprire i file presenti in altri dispositivi (ad esempio, una fotocamera) su Capture Box.

Menu OSD

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode F3 Edit / Share Duration:00:00:06 File size:7.3MB AVer/Media

Descrizioni

Spostamento

Usare i tasti di spostamento ◀/▶/▲/▼ per selezionare tra le voci.

Premere F1 per ordinare i file per nome, dimensioni o formato.

Premere F2 per passare tra la modalità elenco e la modalità miniature.

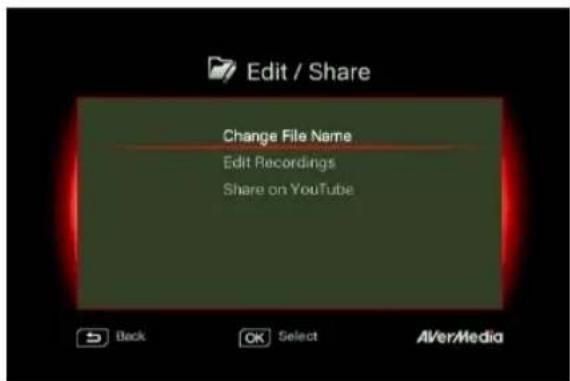

Premere F3 per rinominare, modificare e condividere il file evidenziato.

Premere 📋 andare alla pagina successiva.

Premere 📄 tornare alla pagina precedente.

Premere per accedere direttamente al menu principale.

111001-0106 C:\Users\Cloud\723P 00:54:51 01:00:00

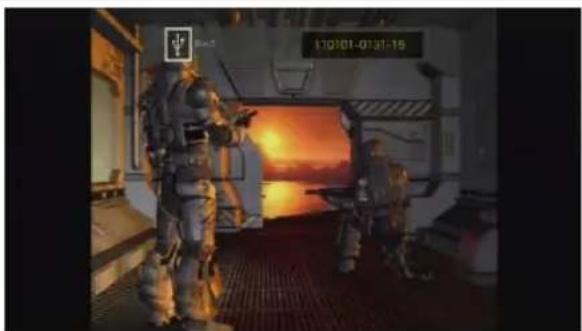

Riproduzione video

Premere ▶ o OK per avviare la riproduzione del video selezionato.

Premere ■ o OK per mettere in pausa la riproduzione. Premere ■ OK per riprendere la riproduzione.

Premere ▶ riprodurre il video al rallentatore (1/2x).

Premere 🖱️ r riavvolgere a 2x, 4x, 8x, 16x, 32x. Premere 🖱️ andare avanti rapidamente a 2x, 4x, 8x, 16x, 32x.

Premere ▶ riprodurre il file a velocità normale (1x) quando è attiva la funzione rallentatore, indietro veloce o avanti veloce.

Premere per arrestare la riproduzione. Premere per visualizzare le informazioni di riproduzione, tra cui disco di archiviazione, risoluzione di registrazione, durata, tempo trascorso e restante, e nome file.

* Sono supportati solo i file video acquisiti da Capture Box.

Visualizzazione di snapshot

Premere ▶ o OK per visualizzare l'immagine selezionata. Premere ▶ BACK per tornare

indietro.

* Sono supportati solo i file immagine acquisiti da Capture Box.

5.1.1 Post-editing di video registrati con Capture Box

Questa sezione mostra come tagliare, ricombinare e condividere video su YouTube registrati da Capture Box.

Menu OSD

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode A/Ver/Media File size: 7.3MB

Descrizioni

Selezione di un video

Selezionare il file da modificare tramite i tasti di spostamento ◀/▶/▲/▼.

Premere F3 per modificare o condividere il video selezionato.

File Name Change Input your file name here. 1 3 0 7 2 1 - 1 6 5 1 f E d 1 1 - 2 ▶ Numerals: 1 2 3 4 5 6 7 8 9 0 5 Back OK Save F1 Type Clear AVerMedia

Nome file cambiato

Immettere il nome file con i tasti di spostamento ▲/▼ per selezionare caratteri, numeri o simboli. Usare i tasti di spostamento ◀/► per andare al successivo/all'ultimo carattere.

Premere F1 per passare tra caratteri, numeri e simboli.

Premere per tornare indietro e annullare la modifica apportata.

Premere OK per salvare il nome file modificato.

Premere [REDACTED] cancellare tutto.

Quando vengono visualizzate istruzioni su come modificare un video, premere OK per avviare la modifica.

Modalità di modifica

In Modalità di modifica è possibile tagliare e ricombinare il video selezionato.

Per tagliare il video, è necessario creare uno o più segmenti all'interno del video.

Fase 1:

Per individuare una scena, usare i tasti di direzione o ▶ cercare la scena.

È inoltre possibile usare i tasti di spostamento

▲/▼ per cercare la scena in base all'ora, i minuti e i secondi specifici sul lato sinistro della schermata.

Premere OK per selezionare o deselezionare la scena.

Fase 2:

Ripetere la Fase 1 per creare un segmento.

Premere OK per mantenere o eliminare il segmento.

Premere F1 per passare tra Cerca scena e ricerca Segmento.

Premere F2 per cancellare tutte le selezioni effettuate sul video.

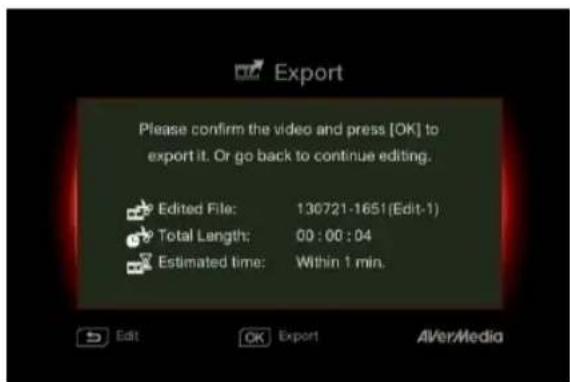

Premere F3 per esportare il video.

Capture Box ricombina automaticamente i segmenti scelti per mantenerli durante l'editing.

Il tempo stimato varia in base ai diversi dischi di archiviazione. Per il tempo di esportazione, fare riferimento all'uso effettivo del disco di archiviazione.

Premere OK per esportare il video. Premere BACK per continuare l'editing.

Menu OSD

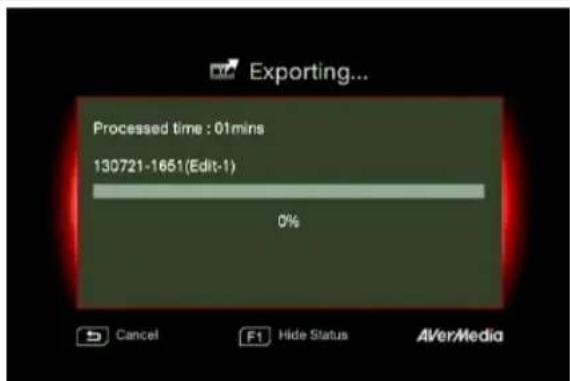

Esportazione... (Exporting...)

La barra centrale mostra lo stato dell'esportazione video e il tempo stimato.

Fare clic su per annullare l'esportazione. Fare clic su per nascondere le informazioni di esportazione.

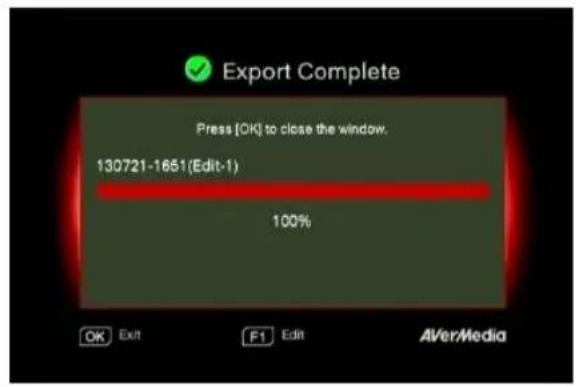

Premere OK per uscire dalla modalità di editing.

BACK Premere per uscire.

Premere F1 per continuare l'editing.

Menu OSD

Condivisione di video su YouTube

Usare ▲/▼ per selezionare l'operazione da eseguire. Selezionare 'Condividi su YouTube (Share on YouTube)' per condividere i video.

Prima di condividere i video registrati su YouTube, assicurarsi di:

1. Creare un account YouTube e un canale personale.
2. Utilizzare PC/notebook per attivare la verifica in due fasi dell'account YouTube.

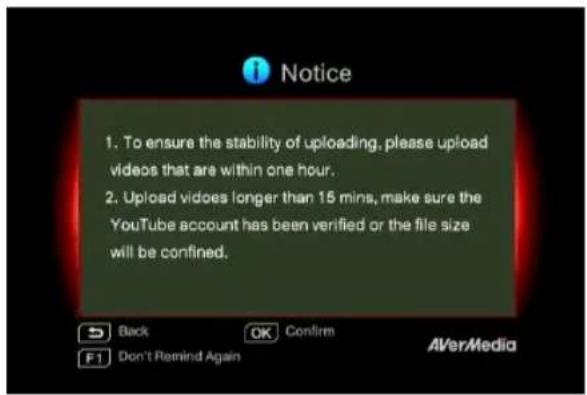

Per garantire la stabilità di upload, caricare i video che durano meno di una ora.

Assicurarsi che l'account YouTube sia verificato per caricare video che durano oltre 15 minuti.

BACK

Premere per continuare l'editing.

Premere OK per continuare l'upload.

Premere F1 per saltare in seguito questo promemoria.

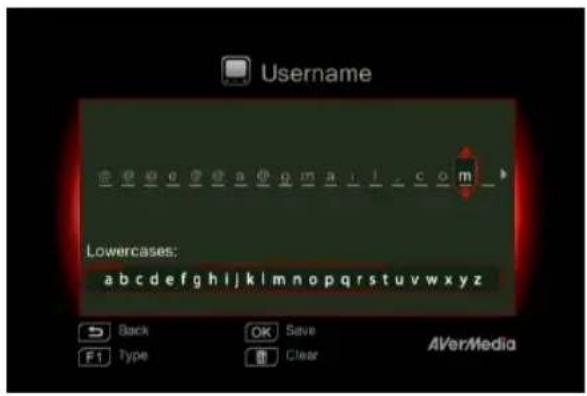

Username Lowercases: abcdefghijklmnopqrstuvwxyz Back OK Save F1.Type Clear AVerMedia

Configurazione dell'account

Usare ▲/▼ per selezionare l'operazione da eseguire.

BACK

Premere per tornare all'ultimo livello.

Premere OK per modificare e-mail o password.

Premere F1 per salvare le modifiche apportate.

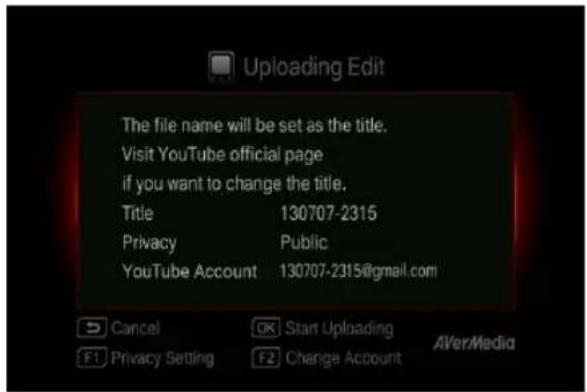

Editing prima dell'upload

Premere per tornare all'ultima pagina.

Premere OK per avviare l'upload.

Premere F1 per impostare la privacy.

Premere F2 per modificare l'account.

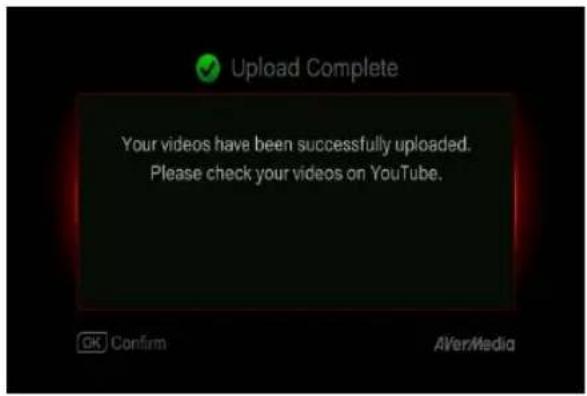

Completamento dell'upload

Il video è stato caricato correttamente.

È possibile modificare il titolo del video su YouTube.

Premere OK per confermare.

• La durata consigliata di ciascun video deve essere inferiore a 1 ora.
• Capture Box è destinato alla registrazione e all'acquisizione solo dei materiali multimediali che sono giuridicamente di proprietà o concessi in licenza dall'utente. Non è consentito caricare video protetti da copyright e altre leggi. YouTube potrebbe chiudere l'account per la protezione del copyright.
• È necessaria la verifica dell'account YouTube quando si caricano video di durata superiore a 15 minuti. Per ulteriori dettagli, fare riferimento al sito web YouTube.
• A volte, la visualizzazione di video su YouTube potrebbe richiedere da due a tre giorni. Attendere qualche giorno se i video caricati online non vengono visualizzati.

"Gestione file (File Management)" consente di gestire video e snapshot acquisiti da Capture Box. È possibile copiare file tra il disco rigido interno e il dispositivo di archiviazione USB esterno, nonché eliminare i file indesiderati. Prima di accedere al sottomenu, inserire il dispositivo di archiviazione (dispositivo di archiviazione USB 2.0/3.0 / HDD da 2,5" in formato NTFS).

Menu OSD

File Management 1.5GB available (FAT32) Partition 0 FAT32=FAT32-41.jpg FAT32=FAT32-61.jpg FAT32=FAT32-81.jpg FAT32=FAT32-94.jpg FAT32=FAT32-104.jpg FAT32=FAT32-112.jpg 7.5 GB File Size: 146.1KB Selected: FAT32 or 161 Play Change ordering AVexMedia

Descrizioni

Selezione di una partizione

Usare i tasti di spostamento ◀/▶/▲/▼ per selezionare la partizione.

Premere ▶ riprodurre il video.

Premere F1 per modificare la regola di ordinamento dei file.

Interfaccia utente di Gestione file:

1 Elenco di visualizzazione dei file presenti nel disco rigido interno
2 Un set di strumenti di editing
3 Elenco di visualizzazione dei file presenti nel disco USB
4 Area di visualizzazione informazioni

Descrizione degli strumenti di editing:

N. Tasti		Descrizioni
1		Copia i file sul disco USB
2		Copia i file sul disco rigido interno
3		Seleziona tutto
4		Deseleziona tutto
5		Elimina

Menu OSD

File Management 1.5GB available FAT3D Partition 17 17003-0822-41.jpg 17003-0815-21.jpg 17003-0816-22.jpg 17003-0822-44.jpg 17003-0824-16.jpg 17003-0826-12.jpg 2.5GB available (FAT3D) Partition 3 move down File Size: 146.9KB Selected: MSCI of 16) Play F1 Change ordering A/Ver/Media

File Copied Press (OK) to close the window. Close AIVerMedia

File Management L 500 template (FAT33) Partition 1 Back Folder 1 Folder 2 1101C1-0129-01.jpg 1101C1-0128-01.jpg 1101C1-0128-01.jpg 1101C1-0128-01.jpg 1101C1-0128-01.jpg 200B template (FAT32) Partition 5 Show 1101M-0122-06.jpg 1101M-0122-07.jpg 1101M-0122-08.jpg 1101M-0122-09.jpg Delete Selected: MBD or S Play F1 Change ordering AI/Ver/Media

Descrizioni

Copia di file dall'HDD interno al disco USB

Fase 1:

Nell'elenco a sinistra, usare ▲/▼ per evidenziare il file da copiare sul disco USB. Premere OK per selezionare/deselezionare una voce.

Selezionare ⚙ e premere OK per selezionare tutti i file.

Selezionare ✉ e premere OK per deselezionare tutti i file.

Fase 2:

Selezionare e premere OK per copiare i file selezionati sul disco USB.

Premere per annullare la copia dei file in corso.

Fase 3:

Premere OK.

La copia dei file dal disco USB all'HDD interno funziona in modo opposto rispetto a quanto menzionato in precedenza.

*Se il file è relativamente di grandi dimensioni, premere F1 per nascondere lo stato di copia o eliminazione.

Eliminazione di file

Fase 1:

Usare ▲/▼ per evidenziare i file da eliminare. Premere OK per selezionare/deselezionare una voce.

Selezionare ⚙️ e premere OK per selezionare tutti i file.

Selezionare ✉ e premere OK per deselezionare tutti i file.

Fase 2:

Selezionare

e premere OK per rimuovere

il file dall'elenco.

oppure

Premere

telecomando, quindi

premere OK per rimuovere il file dall'elenco.

Promero

BACK

Premere

per annullare l'eliminazione dei

file in corso.

Fase 3:

Premere OK.

USB Disk Partition1 Capacity: 7.4G Used space: 5.9G Free space: 1.5G F1 Formatting F2 Eject the disk AIVerMedia

Rimozione del dispositivo di archiviazione USB

Per evitare la perdita di dati, si consiglia di rimuovere in modo sicuro il dispositivo di archiviazione esterno. Si prega di attenersi alle seguenti procedure:

Fase 1:

Premere

elecomando.

Fase 2:

Premere F2 per rimuoverlo.

Capitolo 6. Accoppiamento di Capture Box e GameMate by AVerMedia

GameMate by AVerMedia è un'app dedicata per smartphone, che consente di utilizzare lo smartphone come telecomando. Con poche procedure è possibile accoppiare Capture Box e GameMate.

Prima scaricare GameMate by AVerMedia dall'App Store.

Per una accoppiamento corretto, assicurarsi che Capture Box e GameMate siano sulla stessa rete. A tal fine, è necessario un access point wireless per GameMate. Assicurarsi che la LAN sia connessa per essere pronti per l'accoppiamento!

OSD

GAMEMATE GAMEMATE CAPTURE BOX 102.168.1.102 AfterMedia

Descrizioni

Si consiglia che Capture Box e GameMate condividano l'AP wireless. Dopo il download di GameMate, toccare su GameMate sullo smartphone. GameMate cercherà il dispositivo disponibile.

Sullo schermo del televisore viene visualizzato un set di numeri di accoppiamento.

AVerMedia

Toccare per immettere correttamente il numero di accoppiamento a quattro cifre fornito.

GASSEMATE Record Remaining Time 000 H:00 A REC Alochedia

GameMate viene visualizzato come mostrato a sinistro al termine dell'accoppiamento corretto con Capture Box.

È inoltre possibile controllare la connessione di GameMate da Menu. Nel livello superiore di Menu, viene visualizzato il simbolo

- Se si perde la connessione, riavviare l'AP wireless o Capture Box e riprovare.

Tabla de contenido

Pressione 🔒 controle remoto.

Etapa 2:
