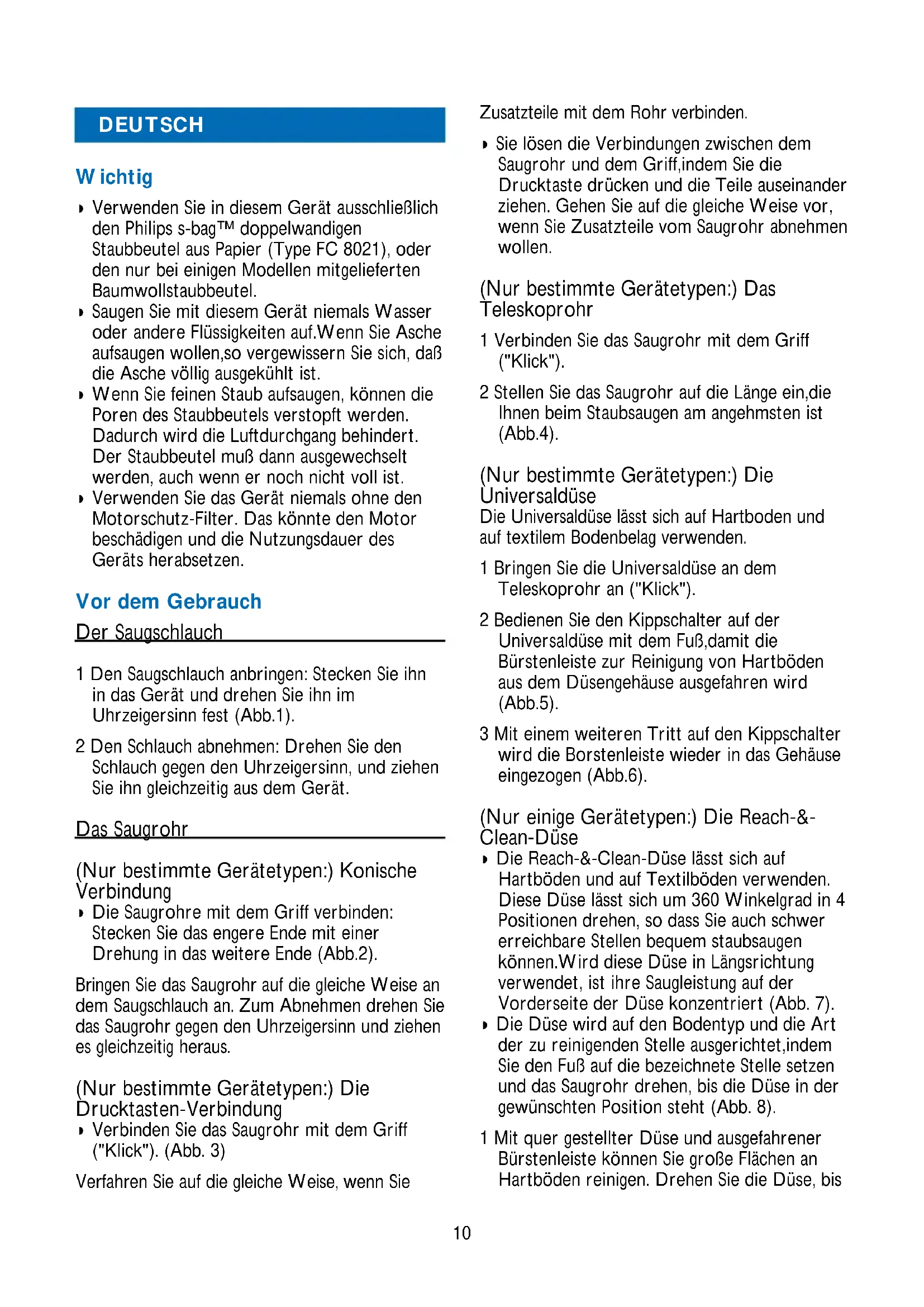

BEDIENUNGSANLEITUNG Universe FC9023 PHILIPS

• Verwenden Sie in dieser Gerät ausschließlich den Philips s-bag™ doppelwandigen Staubbeutel aus Papier (Type FC 8021), oder den nur bei einigen Modellen mitgelieferten Baumwollstaubbeutel.
• Saugen Sie mit diesen Gerät niemals Wasser oder andere Flüssigkeiten auf. Wenn Sie Asche aufsaugen wollen, so vergewissern Sie sich, daß die Asche vollig ausgekühlt ist.
• Wenn Sie feinen Staub aufsagen, können die Poren des Staubbeutels verstoptf werden. Dadurch wird die Luft durchgang befindert. Der Staubbeutel muß dann ausgewechselt werden, auch wenn er noch nicht voll ist.
• Verwenden Sie das Gerät niemals ohne den Motorschutz-Filter. Das konnte den Motor beschädigen und die Nutzungsdauer des Gerats herabsetzen.

Vor dem Gebrauch

Der Saugschlauch

1 Den Saugschlauch anbringen: Stecken Sieihn in das Gerät und drehen Sieihn im Uhrzeigersinn fest (Abb.1).
2 Den Schlauch abnehmer: Drehen Sie den Schlauch gegen den Uhrzeigersinn, undziehen Sie ihn gleichzeitig aus dem Gerat.

Das Saugrohr

(Nur bestimmte Gerätetype: ) Konische Verbindung

Die Saugrohre mit dem Griff verbinden: Stecken Sie das engere Ende mit einer Drehung in das weitere Ende (Abb.2).

Bringen Sie das Saugrohr auf die gleiche Weise an dem Saugschlauch an. Zum Abnehmer drehen Sie das Saugrohr gegen den Uhrzeigersinn undziehen es gleichzeitig Heraus.

(Nur bestimmte Gerätetype: Die Drucktasten-Verbindung

• Verbinden Sie das Saugrohr mit dem Griff ("Klick"). (Abb. 3)

Verfahren Sie auf die gleiche Weise, wenn Sie

Zusatzteile mit dem Rohr verbinden.

• Sie losen die Verbindungen zwischen dem Saugrohr und dem Griff, indem Sie die Drucktaste drücken und die Teile aseinanderziehen. Gehen Sie auf die gleiche Weise vor, wenn Sie Zusatzteile vom Saugrohr abnehmer sollen.

(Nur bestimmte Gerätetype: ) Das Teleskoprohr

1 Verbinden Sie das Saugrohr mit dem Griff ("Klick").
2 Stellen Sie das Saugrohr auf die Länge ein, die Ihnen beim Staubsaugen am angehmsten ist (Abb.4).

(Nur bestimmte Gerätotypen:) Die Universaldüse

Die Universalduse lasst sich auf Hartboden und auf textilem Bodenbelag verwenden.

1 Bringen Sie die Universalduse an dem Teleskoprohr an ("Klick").
2 Bedieren Sie den Kippschalter auf der Universalduse mit dem Fuß,damit die Bürstenleiste zur Reinigung von Hartböden aus dem Düsendehause ausgefahren wird (Abb.5).
3 Mit einem weiteren Tritt auf den Kippschalter wird die Borstenleiste wieder in das Gehäuse eingezogen (Abb.6).

(Nur einzel Gerätotypen:) Die Reach-&Clean-Düse

Die Reach- & Clean-Düse lasst sich auf Hartböden und auf Textilböden verwenden. Diese Düse lasst sich um 360 Winkelgrad in 4 Positionen drehen, so dass Sie auch schwer erreichbare Stellen bequem staubsaugen können. Wirde diese Düse in Längsrichtung verwendet, ist ihre Saugleistung auf der Vorderseite der Düse konzentriert (Abb. 7).
Die Duse wird auf den Bodentyp und die Art der zu reinigenden Stelle ausgerichtet,indem Sie den Fuß auf die bezeichnete Stelle setzen und das Saugrohr drehen, bis die Duse in der gewündsten Position steht (Abb. 8).
1 Mit quer gestellter Duse und ausgefahrener Bürstenleiste können Sie große Flächen an Hartböden reinigen. Drehen Sie die Duse, bis

die Bürstenleiste ausgefahren wird und die Duse quer steht (Abb.9).

2 Mit langs gestellter Duse und ausgefahrener Bürstenleiste können Sie keine Flächen an Hartböden reinigen. Drehen Sie das Saugrohr um 90 Grad gegen den Uhrzeigersinn, bis die Duse langs stehen und die Bürstenleiste aus dem Düsendehause ausgefahren wird (Abb. 10).
3 Mit quer gestellter Düse und eingefahrener Bürstenleiste können Sie große Flächen an Textilböden reinigen.Drehen Sie das Saugrohr wieder um 90 Grad gegen den Uhrzeigersinn, damit die Düsequer steht und die Bürstenleiste in das Düsendehause eingezogen wird (Abb.11).
4 Mit langs gestellter Duse und eingefahrer Bürstenleiste können Sie keine Flächen an Textilböden reinigen.Drehen Sie das Saugrohr wieder um 90 Grad gegen den Uhrzeigersinn, damit die Duse langs stehen und die Bürstenleiste in das Düseengehause eingezogen wird (Abb.12).

Die Fugendüse und keine Düse

1 Die Fugendüse (1) und die keine Düse (2) verbinden Sie direkt mit dem Saugrohr bzw. mit dem Griff (Abb.13).

Die Zubehörhalterung

1 Die Zubehoralterung kann einfach an den Griff angedrückt werden (Abb.14).
Die Fugendüse und die keine Düse können zur Aufbewährung in die Zubehörhalterung hineingedrückt werden (Abb.15).

Achtung: Die keine Duse kann nur in einer Richtung in die Zubehorhalterung gesetzt werden.

Staubsaugen

Die Saugleistung einstellen

Die Saugleistung lasst sich während des Staubsaugens verstehen.
1 Zur Regulierung der Saugleistung verwenden Sie die elektronische Saugleistungskontrolle (Abb.16).
2. Stellen Sie den Saugleistungsregler auf Position MAX, um maximale Saugleistung zu erhalten (Abb.17).

Stellen Sie die höchste Saugleistung ein, wenn Sie stark verschmutzte Textil- oder Hartböden reinigen wollen.

3 Stellen Sie den Saugleistungsregler auf Position MIN, um minimale Saugleistung zu erhalten.

Verwenden Sie die Minimal-Einstellung zum Absaugen von Vorhängen, Tischläufern usw.

Das Saugrohr abstellen

• Sie können das Saugrohr griffbereit abstellen, wenn Sie die Leiste an der Duse in den Schlitz am Gerat einfahren (Abb. 18).

Aufbewährung des Geräts

1 Das Saugrohr lasst sich mit der Leiste am Rohr auch in den Schlitz am aufrecht stehenden Gerät unterbringen (Abb.19).

Den Staubbeutel auswechseln

1 Wechseln Sie den Staubbeutel aus, sobald die Anzeige "Staubbeutel voll" die Farbe wechselt, wenn die Duse nicht auf dem Boden stehen (Abb.20).
2 Schalten Sie das Gerät aus.
3 Ziehen Sie den Deckel aufwärts, um die Staubbeutelkammer zu öfnen (Abb.21). Greifen Sie mit vier Fingern unter den Einsatz im Deckel, und drücken Sie mit dem Daumen auf die Markierung auf der Oberseite des Deckels.
4 Ziehen Sie den Staubbeutelhalter aus dem Gerät (Abb.22).

Achten Sie darauf, dass Sie den Staubbeutel am Staubbeutelhalter senkrecht aus dem Gerätziehen.

5 Entnehmen Sie den Staubbeutel aus dem Staubbeutelhalter, indem Sie an der Pappscheibeziehen (Abb.23).
Dabei wird der Staubbeutel automatisch verschlossen.
6 Schieber Ben Sie die Pappscheibe des neuen Staubbeutels in die beiden Führungsgrillen des Staubbeutelhalters bis zum vollen Anschlag ein. Setzen Sie dann den Staubbeutelhalter in das Gerät zurück (Abb.24).

Wenn sich der Gerätedeckel nicht verschreiben
lässt, ist kein Staubbeutel eingesetzt.

• Wenn Ihr Gerät mit einem Baumwoll-Staubbeutel versehen ist, können Sie diesen Staubbeutelstatt des Staubbeutels aus Papier einsetzen. Er eignet sich zu mehrfacher Verwendung.

Den Staubbeutel aus Baumwolle leeren:

• Halten Sie den Staubbeutel über einen Mülleimer.
• Schieben Sie die Klammer seitwärts vom Staubbeutel ab.
• Nehmen Sie die Haken aus Metall herunter.
• Schlieben Sie den Staubbeutel mit dem Metallhaken, und schieben Sie die Klammer wieder auf die Unterseite des Staubbeutels.

Staubbeutel bestellen:

Philips s-bagTM Papierstaubbeutel sind unter der Type FC 8021 (Servicenummer 4822480101113) erhältlich.

Philips s-bag™ Clinic High Filtration Staubbeutel sind unter der Type FC 8022 (Servicenummer 883802201010) erhältlich.

Philips Baumwollstaubbeutel sind unter der Type FC 8020 (Servicenummer 432200493291) erhältlich.

Die Filter reinigen und wechseln

Den Motorschutz-Filter auswechseln

Reinigen Sie den Motorschutz-Filter{jedes Mal, wenn Sie einen Staubbeutel leeren und ggfs. wechseln.

1 Nehmen Sie den Staubbeutelhalter mit dem Staubbeutel aus dem Gerät.
2 Nehmen Sie den Halter für den Motorschutz-Filter aus dem Gerät, und reinigen Sie den Filter, indem Sieihn über einer Mulltonne ausschütteln (Abb.25).
3 Drücken Sie den Halter mit dem gereinigten Motorschutz-Filter wieder an seinen Platz zurück, so dass er an der Unterkante dicht aufsitzt (Abb.26).
4 Setzen Sie den Staubbeutelhalter mit dem Staubbeutel zurück in das Gerät.

Der Aktivkohle-Filter

Statt des Motorschutz-Filters kann ein Aktivkohle-Filter in das Gerät eingesetzt werden. Dieser Filter

neutralisiert unangenehme Gerüche, die durch den Inhalt des Staubbeutels verursicht werden.

Tauschen Sie den Motorschutz-Filter alle sechs Monate oder dann, wenn die Geruchsabsorption nachlässt, gegen einen neuen aus.
1 Den Aktivkohle-Filter ersetzen Sie so wie für den Motoschutz-Filter beschreiben. Statt den Filter zu reinigen, setzen Sie jedoch einen neuen Aktivkohle-Filter ein.

Der Abluftfilter

Der ASF Micro-Filter an der Rückseite des Geräts filtert mit Hilfe seiner elektrostatischen Fasern einen große Teil derkleinsten Staubpartikel aus der Abluft.

1 Tauschen Sie den AFS Micro-Filter alle 6.
Morate gegen einen neuen Filter aus.
2 Öffnen Sie das Filtergitter (Abb.27).
3 Entnehmen Sie den alten Filter (Abb.28).
4 Setzen Sie den neuen Filter anstelle des alten Filters ein.
5 Setzen Sie das Filtergitter wieder an seinen Platz, und drücken Sie die rechte und die linke Seite an, bis das Filtergitter einrastet.(Abb. 29).

Der HEPA-Filter

Einige Modelle sindstatt des AFS Micro-Filters mit einem speziellen HEPA-Filter ausgerüstet. Der HEPA-Filter entfernt mindestens 99,99% aller Partikel, die größter sind als 0,0003 mm, aus der Abluft. Damit werden nicht nur der normale Hausstaub Herausgefiltert, sondern auch mikroskopisch keine Schädlinge wie Hausstaubmilben und ihre Exkremente, diebekanntenlich Allergien der Atemwege verursachen.

• Der HEPA-Filter wird auf die gleiche Weise ersetzt wie ein AFS Micro-Filter. Tauschen Sieden HEPA-Filter alle 6 Monate aus.

Staubbeutel nachbestellen

AFS Micro-Filter sind unter der Type FC 8030 (Servicenummer 432200492910) erhältlich.

HEPA-Filter sind unter der Type FC 8031 (Servicenummer 432200492920) erhältlich.

Aktivkohle-Filter sind unter der Type FC 8033 (Servicenummer 482248020145) erhältlich.

Aktivkohle Nachfüllpackungen erhalten Sie unter der Type FC 8034.

Zusatz- und Ersatzteile bestellen

Stöbt die Beschaffung von Staubbeuteln und Filtern auf Schwierigkeiten, so hilft Ihnen das Philips Service Center in Ihr dem Land gern weiter. Nahere Angaben finden Sie in der beiliegenden Garantieschrift.

Umweltschutz

Die Kunststoffeile these Gerats sind gekennzeichnet, um eine Wiederverwertung zu ermögen.

Die Verpackung besteht aus Altmaterial und ist voll wiederverwertbar.

Ersatzbeschaffung

Wenn das Netzkabel defekt oder beschädigt ist, muss es von einer durch Philips autorisierten Werkstatt ersetzt werden, da für die Reparatur Spezial-Werkzeug und/oder spezielle Teile benötigt werden.

Problemlösungen

Die Saugleistung ist ungenügend:

1 Prüfen Sie, ob der Saugleistungsregler auf der erforderlichen Position stehen. - Vgl. den Abschnitt "Staubsaugen - Einstellen der Saugleistung".
2 Prüfen Sie, ob der Staubbeutel voll ist, und tauschen Sieihn, falls erforderlich, gegen einen neuen aus.
3 Prufen Sie, ob die Filter gewechselt werden müssen.
4 Prufen Sie, ob die Duse, das Rohr oder der Saugschlauch verstopt ist.
5 Eine Verstopfung{lasst sich in einigen Fällen dadurch beseitigen,dass Sie das verstopfte Teil vom Gerät abnehmer und umgekehrt anschließen. Schalten Sie das Gerät ein und blasen Sie das Material, das die Verstopfung verursacht,heraus (Abb.30).

Information und Service

Wenden Sie sich mit ihren Fragen, Wünschen und Problemenitte an das Philips Service Center in

Ihrem Lande. Sollte sich in Ihrem Lande kein solches Center befinden, so wenden Sie sich an das Service Department von Philips Domestic Appliances and Personal Care BV. Entnehmen Sie die Telefonnummernitte der beigefugten Garantieschrift. Besuchen Sie uns auch auf der Homepage www.philips.com.
