BEDIENUNGSANLEITUNG H5+ MIDLAND

Die mehrsprachige Anleitung finden Sie auf unserer Webseite

www.midlandeurope.com

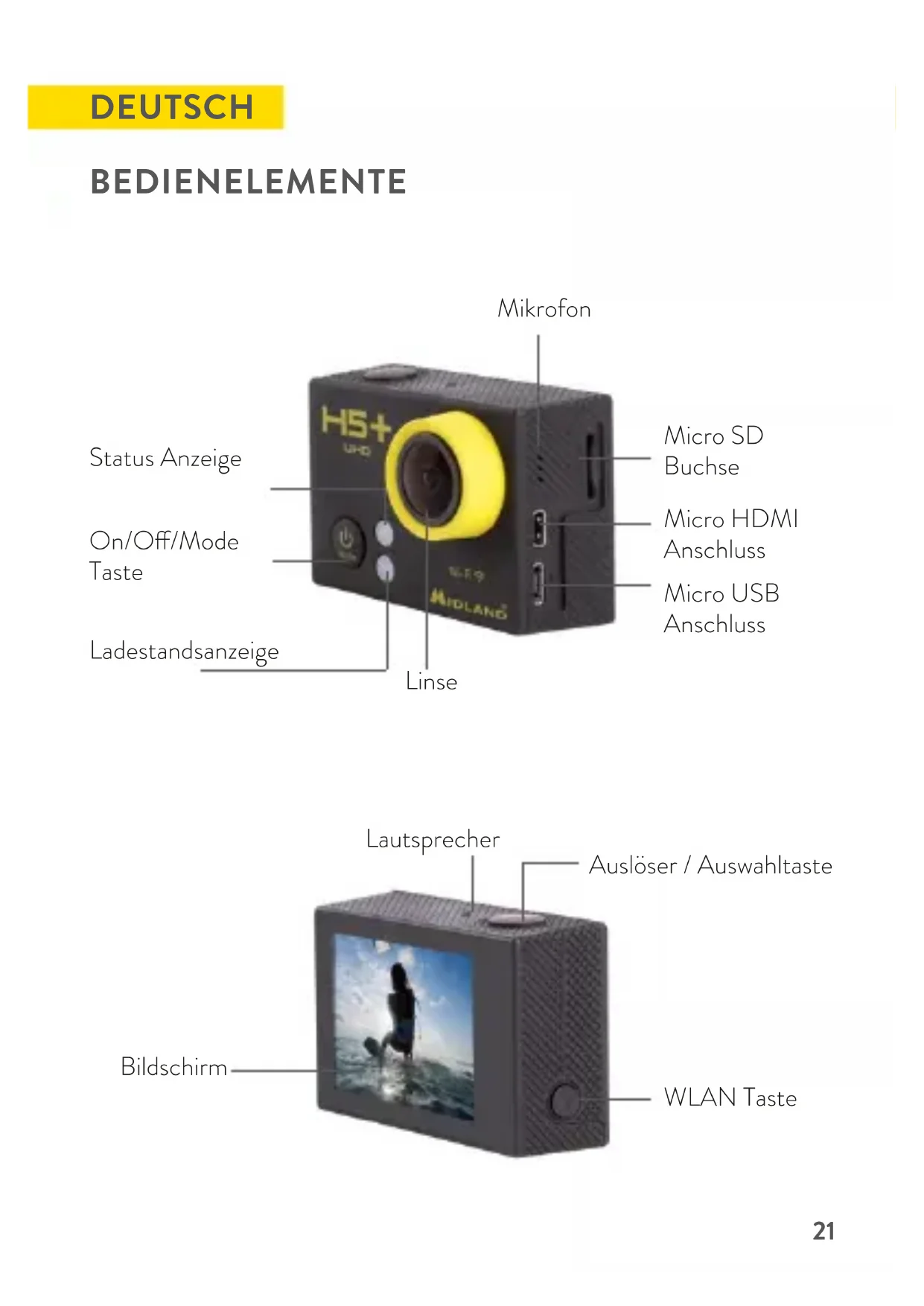

Mikrofon Status Anzeige On/Off/Mode Taste Ladestandsanzeige Linse Micro SD Buchse Micro HDMI Anschluss Micro USB Anschluss

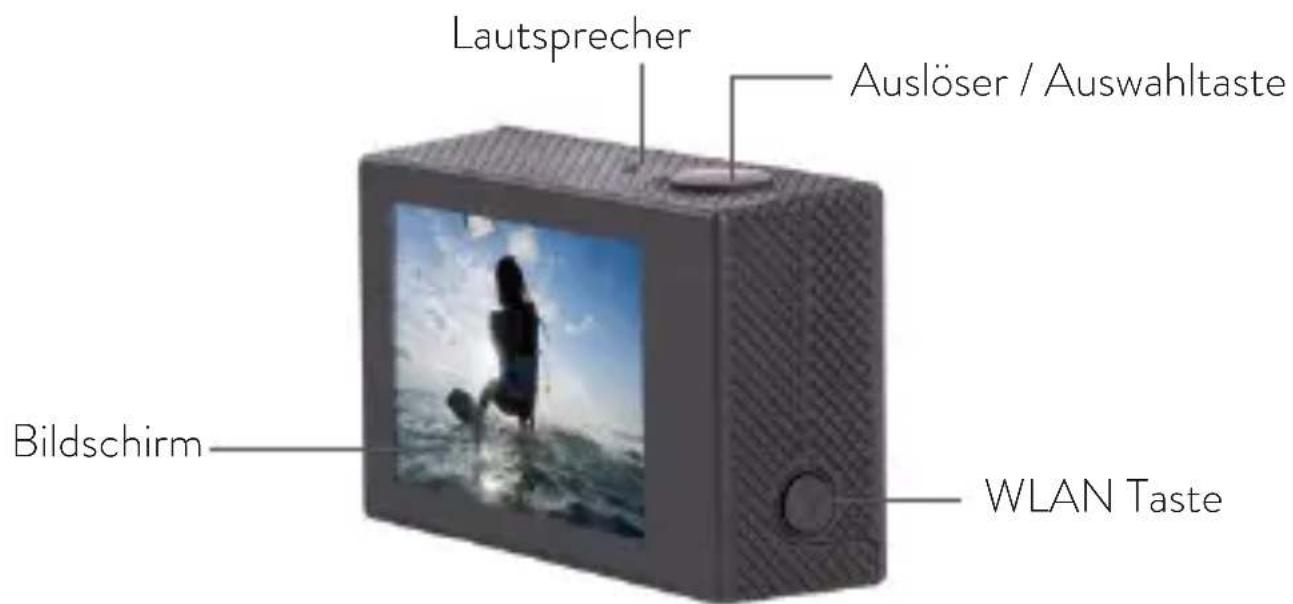

Lautsprecher Auslöser / Auswahltaste Bildschirm WLAN Taste

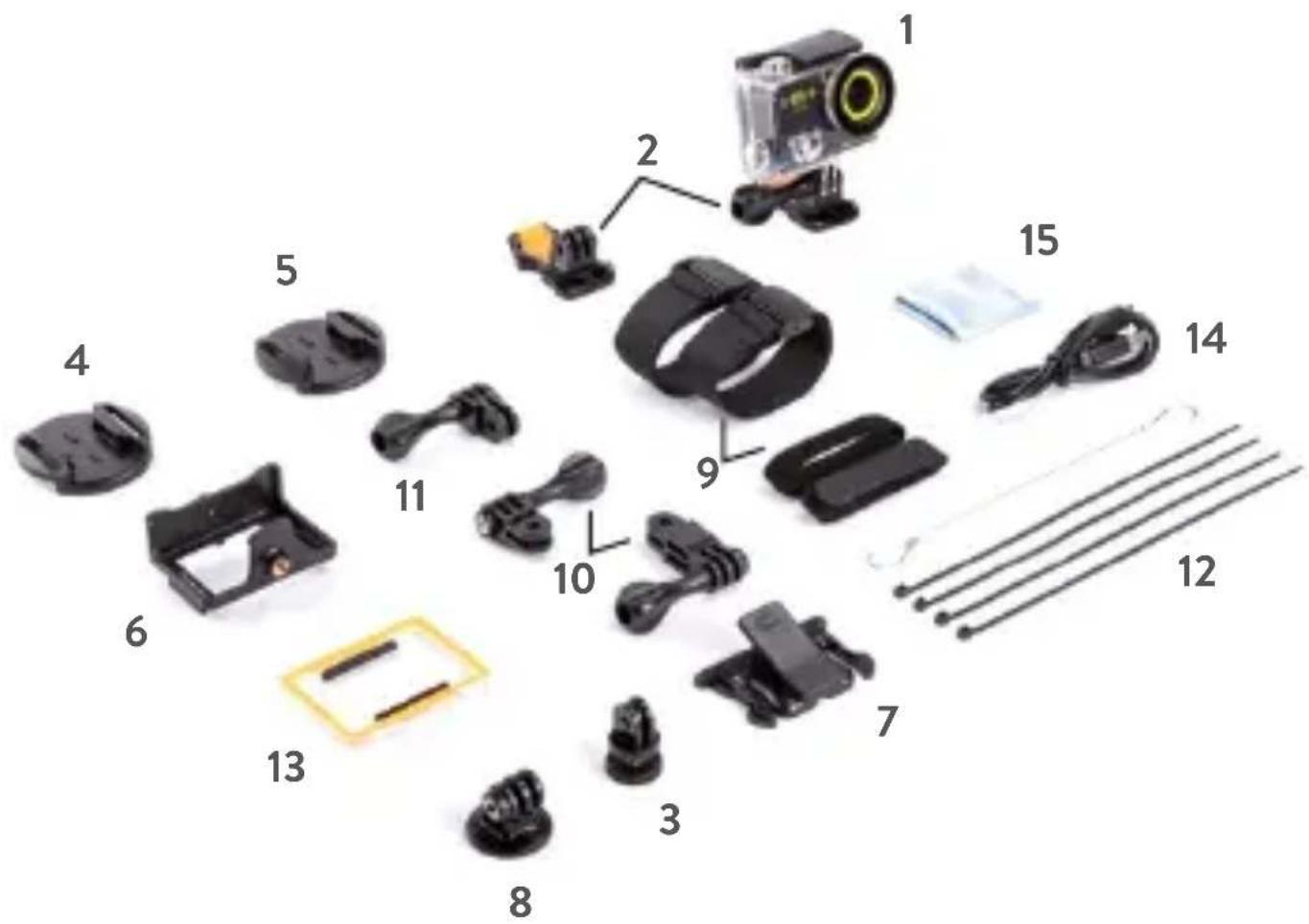

ZUBEHÖR

1. Unterwassergehäuse 30m
2. Schnellverschluss-Halterung (2x)
3. Standard Halterung
4. gebogene Klebehalterung
5. flache Klebehalterung
6. Rahmen

7. Klemmhalterung

8. Stativgewinde-Halterung

9. Helmgurt
10. 90° Halterung
11. 180° (Überkopf-) Halterung
12. Kabelbinder
13. Gehäusedeckel
14. USB Kabel
15. Reinigungstuch

Achtung: Bitte reinigen und trocknen Sie das Gehäuse, nachdem Sie es im Wasser verwendet haben. Hierfür keinerlei Reinigungsprodukte verwenden.

ERSTE SCHRITTE

Herzlichen Glückwunsch zu Ihrer neuen Kamera! Diese Bedienungsanleitung unterstützt Sie dabei, die Grundlagen für das Einfangen der unglaublichsten Momente Ihres Lebens zu erlernen.

EINSCHALTEN: Drücken Sie die Einschalt-/Modus-Taste.

AUSSCHALTEN: Halten Sie die Einschalt-/Modus-Taste gedrückt.

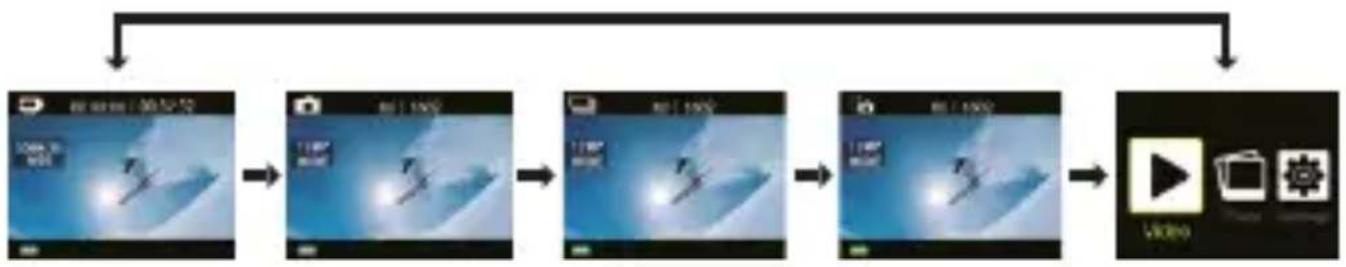

ÜBERSICHT

Schalten Sie die Kamera EIN und drücken Sie wiederholt die Einschalt-/Modus-Taste, um durch die Kameramodi und die Einstellungen zu blättern. Die Modi werden in der folgenden Reihenfolge angezeigt:

Video Foto Serienfoto Zeitraffer Einstellungen

	Video Videoaufzeichnung
	Foto Einzelbildaufnahme
	Serienfoto Serienbildaufnahme
	Zeitraffer	Serienbildaufnahme in festgelegten Zeitintervallen
	Einstellungen	Zum Ändern der Einstellungen, Auflösung, etc.
	Wiedergabe Video & Foto Wiedergabe

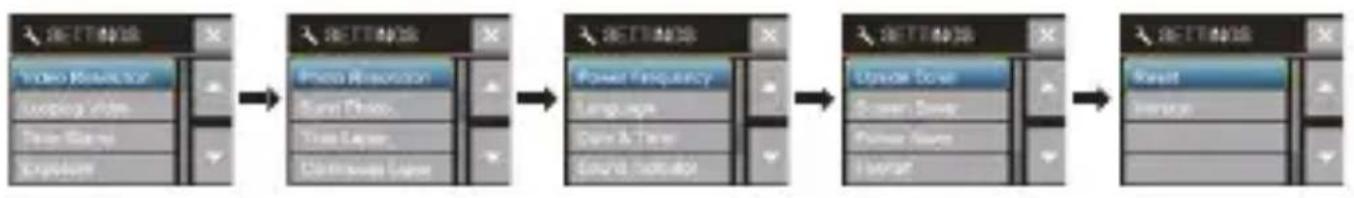

EINSTELLUNGEN

Drücken Sie die Auslöser-/Auswahl-Taste, um das Menü für Einstellungen aufzurufen. Drücken Sie mehrmals Mode-Taste, um durch die Optionen zu scrollen. Bestätigen Sie die gewünschte Funktion mit der Auswahl-Taste.

Video Auflösung: 4K mit 25fps / 1080p mit 60fps oder 30fps

Aufnahmelänge:

MicroSD Karte 4K mit 25fps 1080p

mit 60fps

1080p

mit 30fps

32 GB 60 min 180 min 300 min

16 GB 30 min 90 min 150 min

Videoschleife: Ein/Aus

Zeitstempel: Aus/Datum/Datum & Zeit

Belichtung: +-2,0/+-1,7/+-1,3/+-1,0/+-0,7/+-0,30/0

Fotoauflösung: 12M/8M/5M/4M

Serienfoto: 3 Fotos

Kontinuierlicher Zeitraffer: Aus/An

Stromfrequenz: 50 Hz/60 Hz/Auto

Sprache: Englisch/Französisch/Spanisch/Italienisch/Deutsch/Portugiesisch/Niederländisch/Polnisch/Tschechisch/Türkisch/Russisch/Japanisch

Datum und Uhrzeit: MM/TT/JJ, JJ/MM/TT oder TT/MM/JJ

Signalton: Auslöser An/Aus, Start 1/2/3 Kein, Signalton An/Aus,

Lautstärke 0/1/2/3

Überkopfmodus: Ja/Nein

Bildschirmschoner: Aus/1 Min./3 Min./5 Min.

Stromsparen: Aus/1 Min./3 Min./5 Min.

Formatieren: Nein/Ja

Zurücksetzen: Nein/Ja

Version

VIDEOMODUS

Video

Stellen Sie sicher, dass die Kamera sich im Video-Modus befindet, um ein Video aufzeichnen zu können. Wenn das Video-Symbol nicht auf dem LCD-Bildschirm der Kamera angezeigt wird, drücken Sie wiederholt die

Einschalt-/Modus-Taste, bis es angezeigt wird.

Aufnahme starten:

Drücken Sie die Auslöser-/Auswahl-Taste. Die Kamera gibt einen Signalton aus und die Kamerastatusanzeige (rote LED) blinkt für die Dauer der Aufnahme.

Aufnahme beenden:

Drücken Sie die Auslöser-/Auswahl-Taste. Die Kamerastatusanzeige hört auf zu blinken und die Kamera gibt einen Signalton aus, um anzuzeigen, dass die Aufnahme angehalten wurde.

Die Kamera beendet die Aufnahme automatisch, wenn der Ladestand der Batterie zu niedrig ist. Ihr Video wird gespeichert, bevor sich die Kamera abschaltet.

FOTOMODUS


Stellen Sie sicher, dass sich die Kamera im Fotomodus befindet, bevor Sie ein Foto aufnehmen. Wenn das Foto-Symbol Einschalt-/Modus-Symbol nicht auf dem LCD-Bildschirm der Kamera angezeigt wird, drücken Sie wiederholt die Einschalt-/Modus-Taste, bis es angezeigt wird.

Foto aufnehmen:

Drücken Sie die Auslöser-/Auswahl-Taste. Die Kamera gibt einen Signalton für den Auslöser der Kamera aus.

SERIENFOTO-MODUS

Serienfoto

Um eine Reihe von Serienfotos aufzunehmen, stellen Sie bitte sicher, dass die Kamera sich im Serienfoto-Modus befindet. Wenn das Serienfoto-Symbol nicht auf dem LCD-Bildschirm der Kamera angezeigt wird, drücken Sie wiederholt die Einschalt-/Modus-Taste, bis es angezeigt wird. Im Serienfoto-Modus nimmt die Kamera innerhalb von 1,5 Sekunden 3 Bilder auf.

Aufnahme von Serienfotos:

Drücken Sie die Auslöser-/Auswahl-Taste. Die Kamera gibt einen Signalton für den Auslöser der Kamera aus.

ZEITRAFFER-MODUS

Zeitraffer

Stellen Sie für die Aufnahme im Zeitraffer sicher, dass bei der Kamera Kontinuierlicher Zeitraffer AN ist und die Kamera sich im Zeitraffer-Modus befindet. Wenn das Zeitraffer-Symbol nicht auf dem LCD-Bildschirm der Kamera angezeigt wird, drücken Sie wiederholt die Einschalt-/Modus-Taste, bis es angezeigt wird. Im Zeit-Intervall-Modus nimmt die Kamera automatisch mehrere Fotos im Abstand von 2, 3, 5, 10, 20, 30 oder 60 Sekunden auf.

Zeitrafferaufnahme:

Drücken Sie die Auslöser-/Auswahl-Taste. Die Kamera beginnt einen Countdown und der Auslöserton wird bei jeder Fotoaufnahme ausgegeben.

PLAYBACK

Wiedergabe von Videos und Fotos

1. Drücken Sie die Mode-Taste und wählen Sie Video oder Foto aus
2. Drücken Sie die Auswahl-Taste, um ins Wiedergabe-Menü zu gelangen
3. Drücken Sie die Mode-Taste, um eine gewünschte Datei auszu-

wählen

1. Drücken Sie die Auswahl-Taste zum Starten oder Pause
2. Um in das Wiedergabe-Menü zurück zu gelangen, drücken Sie die Auswahl-Taste zum Pausieren und dann die Mode-Taste

SPEICHER/MICRO-SD-KARTEN

Die Kamera ist kompatibel mit Speicherkapazitäten von 16 GB und 32 GB und Speicherkarten des Typs Micro-SD, Micro-SDHC und Micro-SDXC.

Sie müssen eine Micro-SD Karte mit einem Klasse 10 Geschwindigkeit-sindex verwenden. Wir empfehlen die Verwendung von Markenspeicherkarten, um eine maximale Zuverlässigkeit auch bei hohen Vibrationen zu erzielen.

AKKU

Aufladen des Akkus:

Schließen Sie die Kamera an einen PC oder ein USB-Netzteil an.

Die Ladestatusanzeige (Blaue LED) bleibt AN während der Akku aufgeladen wird.

Die Ladestatusanzeige schaltet sich AUS, wenn der Akku vollständig geladen ist.

Ladezeit: 3-5 Stunden.

CAMERA APP

Mit der Ez iCam APP können Sie Ihre Kamera über ein Smartphone oder Tablet fernbedienen. Die Funktionen umfassen die vollständige Kamera-steuerung, Livevorschau, Fotowiedergabe, die Freigabe von ausgewählten Inhalten und vieles mehr.

1. Laden Sie die Ez iCam APP für Ihr Smartphone oder Tablet von dem Apple Store oder Google Play herunter.
2. Drücken Sie die Einschalt-/Modus-Taste, um die Kamera EINZU-SCHALTEN.
3. Stellen Sie sicher, dass die Kamera sich im Kameramodus befindet. Drücken Sie die Auslöser-/Auswahl-Taste für 3 sek., um WiFi EINZU-

SCHALTEN.

Öffnen Sie die WiFi-Einstellungen Ihres Smartphones oder Tablets und verbinden Sie sich mit dem Netzwerk mit dem Namen „iCam-Midland H5+“, gefolgt von einer Reihe von Zahlen.

Geben Sie folgendes Passwort ein: „1234567890“

Öffnen Sie auf Ihrem Smartphone oder Tablet die Ez iCam APP.

Halten Sie die Auslöser-/Auswahl-Taste für drei Sekunden gedrückt, um Wi-Fi AUSZUSCHALTEN.

Die Ez iCam App ist mit den nachfolgend aufgeführten Smartphones und Tablets kompatibel:

Für Apple iOS:

- iPhone 5,5S,6,6S,7(Plus) (iOS 10)

- iPad Air & Mini (iOS 10)

Für Android:

• *Android 4x Quad-core devices

KOMPATIBILITÄT

Die Kompatibilität ist vom Gerät abhängig. Bei einigen Geräten stehen die Wiedergabe von Inhalten und die Freigabe und der Zugriff auf die Speicherkarte der Kamera möglicherweise nicht zur Verfügung.

GEWÄHRLEISTUNG

Für Informationen über die Garantie der Artikel, besuchen Sie bitte unsere Website www.midlandeurope.com

Video: 1080P bei 30fps und 720P bei 60/30fps MOV-Format

Foto: 12/8/5/4 MP JPEG-Format

Aufnahmewinkel: 140°

Sensor: 4MP

WiFi: b/g/n

Wasserdichte: Mit Gehäuse bis zu 30 m

Display-LCD Farbe 2"

Lautsprecher und Mikrofon eingebaut

Betriebsmodi: Video/Foto/Zeitraffer/Player

Konfigurierbare Funktionen: Auflösung Video/Foto, Datum, Belichtung, Serienaufnahme, Zeitraffer, Sprache, Datum & Uhrzeit, Bildschirmdrehung, Automatische Abschaltung.

Mehrsprachiges Menü: EN/IT/ES/PT/DE/DU/FR/RU/PL/TR/CZ/JP

Anschlüsse: Micro USB 2.0 & HDMI

Autonomie bis zu 90' in 1080P@30fps mit deaktiviertem WiFi

Speicher: Klasse 10 Micro-SD-Karteneinschub bis zu 32 GB

Akku: Li-Ion 1050 mAh

Abmessungen: 59,3 x 30 x 41 mm

Gewicht: 58 g mit Akku

Technische Änderungen vorbehalten.

ESPAÑOL

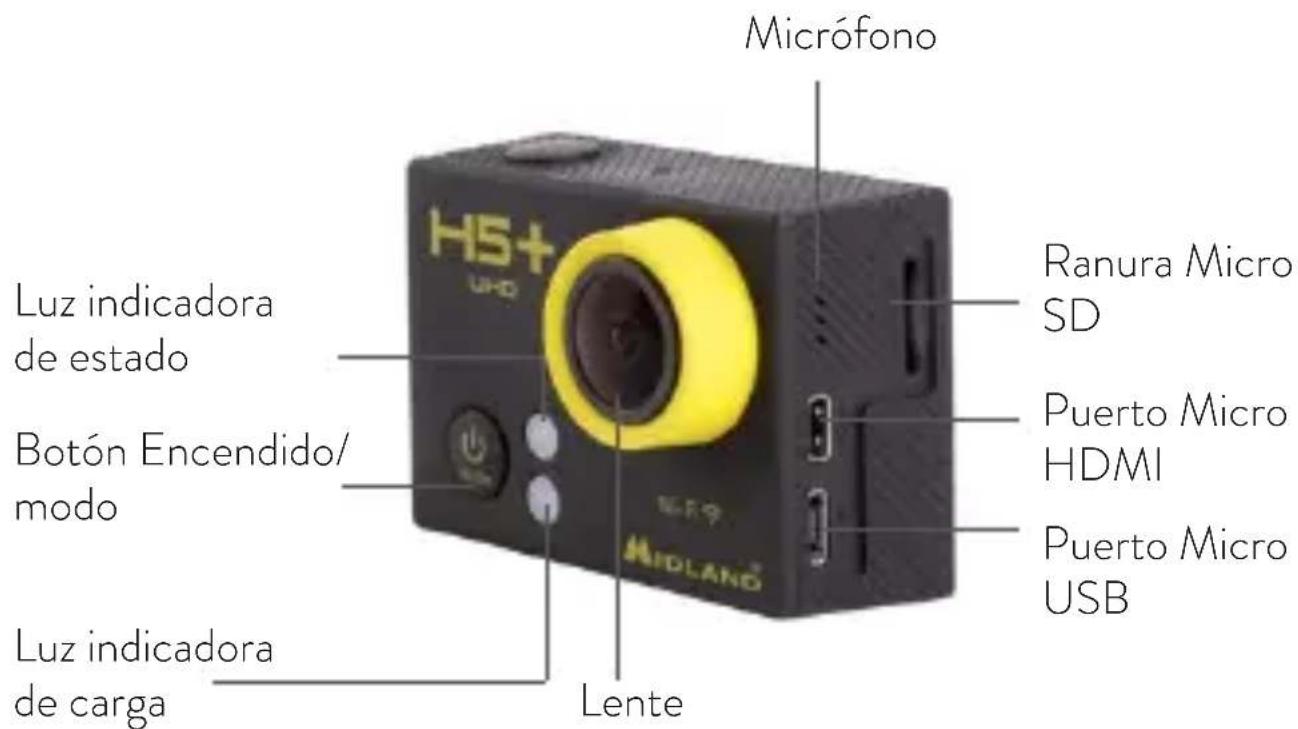

CONTROLES Y CONEXIONES

STOCKAGE ET CARTE MICRO SD

- Alle Artikel, die auf der Verpackung oder der Gebrauchanweisung dieses Symbol tragen, dürfen nicht in den normalen Mülltonnen entsorgt werden, sondern müssen an gesonderten Sammelstellen abgegeben werden. Dort werden die Materialien entsprechend ihrer Eigenschaften getrennt und, um einen Beitrag zum Umweltschutz zu liefern, wiederverwertet.

Hiermit erklärt Cte International Srl, dass das Produkt die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/UE. Die Konformitätserklärung ist unter folgendem Link verfügbar: http://www.midlandeurope.com/it/pagina/10090-certificationsES

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Vor Benutzung Bedienungsanleitung beachten.
