Produkttyp	Hochdruckreiniger
Marke	Kärcher
Modell	HD 8/18-4 M (HD 8184 M Plus)
Betriebsdruck	18 MPa (180 bar)
Wasserdurchfluss	12,5 l/min
Anschlussleistung	4,6 kW
Netzspannung	400 V / 3 Phasen / 50 Hz
Hauptsicherung	16 A (träge)
Schutzart	IPX5
Betriebsgewicht	41 kg
Abmessungen (L × B × H)	455 × 400 × 700 mm (niedriger Griff)
Höhe mit hohem Griff	970 mm
max. Zulauftemperatur	60 °C
max. Zulaufdruck	1 MPa
min. Zulaufmenge	12 l/min
max. Saugförderhöhe	0,5 m
Pumpenöltyp	15W40
Ölmenge	0,35 l
Schalldruckpegel	75 dB(A)
garantierter Schallleistungspegel	91 dB(A)
Hand-Arm-Vibrationen	2,3 m/s² (Unsicherheit K=0,7)
Anschlusssystem	EASY!Lock
Hauptfunktionen	Hochdruck, Reinigungsmittel, Rotationsdüse inkl. (Modell Plus), Druck-/Durchflussregelung, Druckschalter
Wartung	Wöchentliche Wasserfilterreinigung, Ölwechsel alle 500 h oder 1 Jahr
Sicherheit	Umlaufventil, Sicherheitsventil, Abzugssperre, Sicherheitsbügel
Wasserversorgung	Netzanschluss oder Tankabsaugung (mit Kit)

Häufig gestellte Fragen - HD 8184 M Plus Kärcher

Warum startet mein Gerät nicht?

Überprüfen Sie zuerst, ob das Netzkabel beschädigt ist und die Netzspannung (400V/3 Phasen) stimmt. Falls das Gerät überhitzt ist, stellen Sie den Schalter auf 0 und lassen Sie es 15 Minuten abkühlen, bevor Sie es neu starten. Bei anhaltendem elektrischen Fehler wenden Sie sich an den Kundendienst.

Wie entlüfte ich das Gerät vor dem Gebrauch?

Schrauben Sie die Düse der Lanze ab, öffnen Sie die Wasserzufuhr und betätigen Sie die Pistole, bis keine Luftblasen mehr vorhanden sind. Lassen Sie gegebenenfalls 10 Sekunden laufen, schalten Sie ab und wiederholen Sie den Vorgang. Schrauben Sie dann die Düse wieder auf.

Was tun, wenn der Druck zu niedrig ist?

Überprüfen Sie die Düsengröße (Kaliber 042 für dieses Modell), reinigen Sie den Filter im Wasserzulaufanschluss, stellen Sie einen ausreichenden Zulaufdurchfluss (min. 12 l/min) sicher und entlüften Sie das Gerät. Falls das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie füge ich Reinigungsmittel richtig hinzu?

Verwenden Sie eine Schaumlanze (optional) mit dem Behälter. Wählen Sie den passenden Verschluss (3 = hohe Durchfluss, 2 = mittel, 1 = niedrig). Füllen Sie den Behälter mit Kärcher Reinigungsmittel, schrauben Sie ihn fest und setzen Sie die Lanze auf die Pistole. Sprühen Sie auf die trockene Oberfläche und lassen Sie es einwirken, ohne auszutrocknen.

Warum kommt zu wenig Reinigungsmittel heraus?

Füllen Sie den Behälter der Schaumlanze. Bei geringem Durchfluss installieren Sie einen größeren Verschluss. Reinigen Sie den Saugschlauch und die Schaumdüse von Reinigungsmittelablagerungen mit warmem Wasser.

Wie schütze ich das Gerät vor Frost?

Lagern Sie das Gerät an einem frostfreien Ort. Falls nicht möglich, entleeren Sie das Wasser und pumpen Sie ein Glykol-basiertes Frostschutzmittel für Automobile in das Gerät, indem Sie es max. 1 Minute laufen lassen, bis Pumpe und Leitungen leer sind.

Wie wechsle ich das Pumpenöl?

Schalten Sie die Stromversorgung aus. Entfernen Sie die Abdeckung (4 Schrauben), klappen Sie den Ölablassschlauch nach unten, ziehen Sie den Stopfen heraus und lassen Sie das Öl in einen Behälter ablaufen. Setzen Sie den Stopfen wieder ein, klappen Sie den Schlauch zurück, füllen Sie 0,35 l Öl 15W40 ein, setzen Sie den Deckel und die Abdeckung wieder auf.

Wie oft ist die empfohlene Wartung?

Vor jedem Gebrauch: Überprüfen Sie Kabel und Hochdruckschlauch (keine Beschädigungen) und die Dichtheit (max. 3 Tropfen/min). Jede Woche: Reinigen Sie den Wasserzulauffilter. Alle 500 Betriebsstunden oder mindestens einmal jährlich: Lassen Sie eine Wartung durch den Kundendienst durchführen (inkl. Ölwechsel).

Kann ich recyceltes Wasser verwenden?

Ja, aber recyceltes Wasser muss Grenzwerte einhalten: pH 6,5-9,5, Leitfähigkeit max. 2000 µS/cm, keine abrasiven Stoffe, Kohlenwasserstoffe <20 mg/l, Chloride <300 mg/l usw. Verschmutztes Wasser schädigt das Gerät.

Wie verstaut man das Gerät nach Gebrauch?

Schließen Sie die Wasserzufuhr, öffnen Sie die Pistole, um den Druck abzulassen, sichern Sie den Sicherheitsbügel. Wickeln Sie den Hochdruckschlauch auf die Aufrollvorrichtung (Modell MX) oder hängen Sie ihn mit dem Gummiband an der Halterung auf (Modell M). Wickeln Sie das Netzkabel um die Kabelhalterung. Senken Sie den Griff und verstauen Sie das Gerät im Innenbereich.

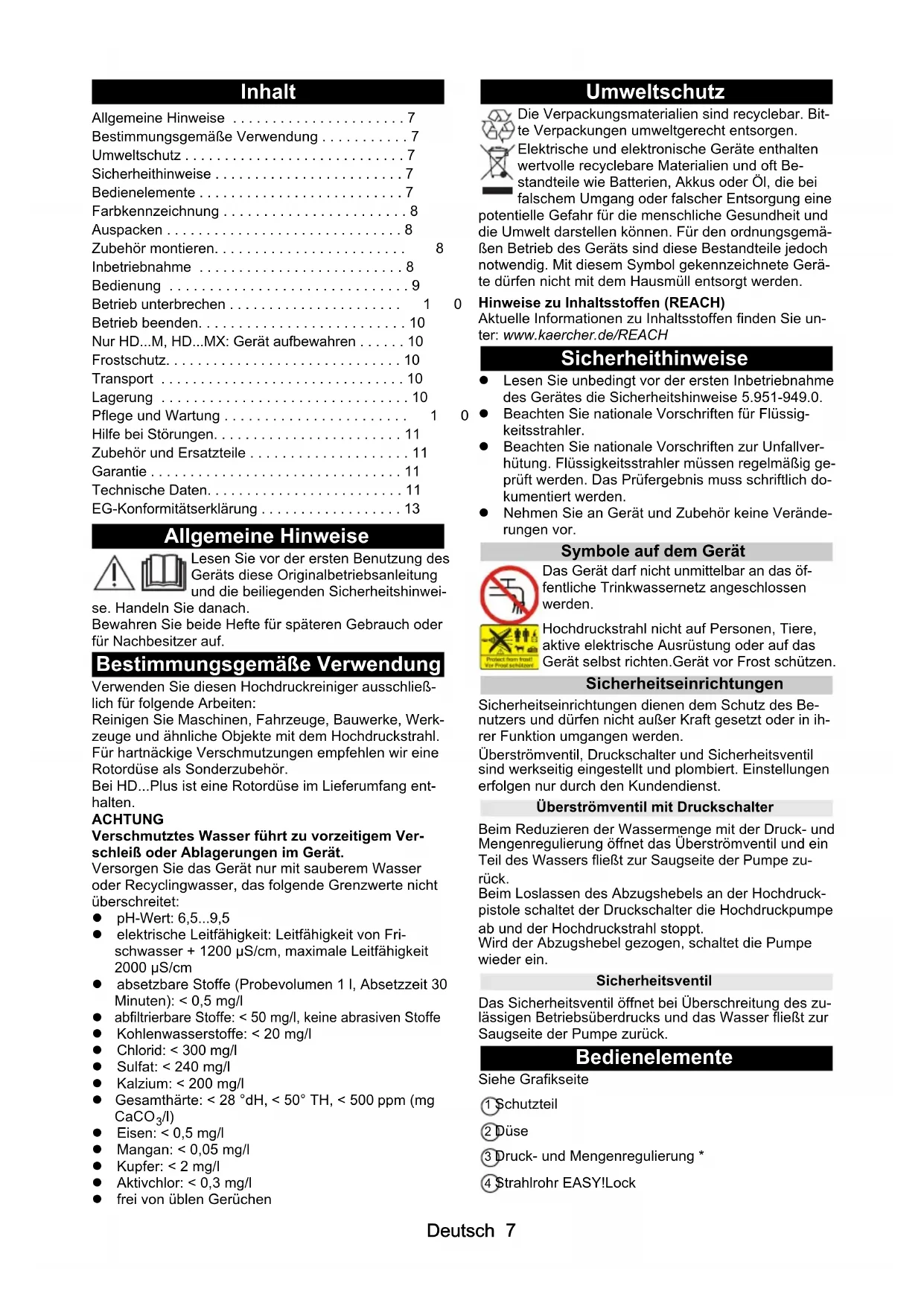

BEDIENUNGSANLEITUNG HD 8184 M Plus Kärcher

Allgemeine Hinweise 7

Bestimmungsgemäß Verwendung 7

Umweltschutz 7

Sicherheitsweise 7

Bedienelemente 7

Farbkennzeichnung 8

Auspacken 8

Zubehor montieren. 8

Inbetriebnahme 8

Bedienung 9

Betrieb unterbrechen 1

Betrieb beenden. 10

Nur HD...M, HD...MX: Gerat aufbewahrenen . . . . . . 10

Frostschutz 10

Transport 10

Lagerung 10

1. Pflege und Wartung 1

Hilfe bei Störungen. 11

Zubehör und Ersatzteile 11

Garantie 11

Technische Daten. 11

EG-Konformitätserklarung 13

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitschinwei

se. Handeln Sie danach.

Bewahren Sie beiden Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäß Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für folgende Arbeitsen:

Reinigen Sie Maschinen, Fahrzeuge, Bauwerke, Werkzeuge und ähnliche Objekte mit dem Hochdruckstrahl.

Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse als Sonderzubehor.

Bei HD...Plus ist eine Rotordüse im Lieferumfang enthalten.

ACHTUNG

Verschmutztes Wasser führt zu vorzeitigem Verschleib oder Ablagerungen im Gerät.

Versorgen Sie das Gerät nur mit sauberem Wasser oder Recyclingwasser, das folgende Grenzwerte nicht überschreitet:

pH-Wert: 6,5...9,5
- elektrische Leitfähigkeit: Leitfähigkeit von Fri-schwasser +1200~ S / cm , maximale Leitfähigkeit 2000~ S / cm
- absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0.5 mg / l
- abfiltrierbare Stoffe: < 50 mg/l , keine abrasiven Stoffe
Kohlenwasserstoffe: < 20mg / l
Chlorid: < 300~mg / l
- Sulfat: < 240 mg/l
- Kalzium: < 200 mg/l
Gesamthärte: < 28^, < 50^, < 500ppm (mg CaCO₃/l)
Eisen: < 0.5mg / l
- Mangan: < 0.05mg/l
Kupfer: < 2mg / l
Aktivchlor: < 0.3mg / l
- frei von üblen Gerüchen

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäß Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit thisem Symbol gekennzeichne Geräte)dürfen nicht mit dem Hausmull entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Sicherheitsweise

• Lesen Sie unbedingt vor der ersten Inbetriebnahme des Gerätes die Sicherheitshinweise 5.951-949.0.
• Beachten Sie nationale Vorschriften für Flüssigkeitsstrahler.
• Beachten Sie nationale Vorschriften zur Unfallverhütung. Flüssigkeitsstrahler mussen regelmäßig geprüft werden. Das Prüfergebnis muss schriftlich dokumentiert werden.
• Nehmen Sie an Gerät und Zubehör keine Veränderungen vor.

Symbole auf dem Gerät

Das Geratarfndnicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.Gerät vor Frost schützen.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

Überströmventil, Druckschalter und Sicherheitsventils sind werkseitig eingestellt und plombiert. Einstellungen erfolgen nur durch den Kundendienst.

Uberströmventil mit Druckschalter

Beim Reduzieren der Wassermenge mit der Druck- und Mengenregulierung öffnet das Überströmventil und ein Teil des Wassers fließt zur Saugseite der Pumpe zurück.

Beim Loslassen des Abzugshebels an der Hochdruck-pistole schaltet der Druckschalter die Hochdruckpumper ab und der Hochdruckstrahl stoppt.

Wird der Abzugshebel gezogen, schaltet die Pumpe wieder ein.

Sicherheitsventil

Das Sicherheitsventil öffnet bei Überschreitung des zulässigen Betriebsüberdrucks und das Wasser fließt zur Saugseite der Pumpe darüber.

Bedienelemente

Siehe Grafikseite

① Schutzteil
2Duse
③ Druck- und Mengenregulierung *
4Strahlrohr EASY!Lock

⑤ Hochdruckpistole EASY!Force
6 Sicherungsraste
7Abzugshebel
(8)Entriebelungshebel
9 Hochdruckschlauch EASY!Lock
10 Schubbugel,aben(ausgezogen)
① Schlauchtrommel
12 Schubbugel, unten (eingeschoben)
Gummiband
14Kabelhalter,bei HD...M auch Schlauchhalter
15Strahrhohrhalter
16Dusenablage fur Rotorduse
⑰ Geräteschalter
18Kocher fur Strahlrohr
19 Hochdruckanschluss EASY!Lock
20 Sieb
(2) Schlauchstutzen
② Überwurfmutter
23 Wasseranschluss
24Gleitkufe, Standkufe
(25) Halter für Schaumdüse
⑥ Transporthalter fur Flachenreiniger*
⑦ Entriebelung Schubbugel
28Kurbel

• nicht bei allen Gerätevarianten im Lieferumfang

Farbkennzeichnung

• Bedienelemente für den Reinigungsprocess sind gelb.
• Bedienelemente für die Wartung und den Service sind hellgrau.

Auspacken

1. Packungsinhalt beim Auspacken prüfen.
2. Bei Transportschäden sofort Handler informieren.
3. Nur bei HD...M PU: Bohrschablone auf der Verpackung zur Wandmontage des Gerätes aufbewahren.

Zubehör montieren

Hinweis

Bei HD...M PU ist kein Zubehör im Lieferumfang enthalten.

Hinweis

Das EASY!Lock-System verbindet Komponenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und)sicher.

Abbildung A

1. Hochdruckduse auf das Strahlrohr stecken.
2. Überwurfmutter montieren und handfest anziehen (EASY!Lock).
3. Strahlrohr mit Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).
4. Entriegelung Schubbügel offen.
5. Schubbügel auf Endstellung herausziehen.

Bei Geräten ohne Schlauchtrommel:

1. Hochdruckschlauch mit Hochdruckpistole und Hochdruckanschluss des Gerats verbinden und handfest anziehen (EASY!Lock).

Bei Geräten mit Schlauchtrommel:

1. Kabelbinder an vormontiertem Hochdruckschlauch entfernen und Schlauch vorsichtig von der Trommel abrollen.
2. Hochdruckschlauch gestrekt auf dem Boden aus- legen.
3. Kurbel im Uhrzeitigersinn drehen und damit den Hochdruckschlauch in gleichmäßigen Lagen auf die Schlauchtrommel aufwickeln. Darauf achten, dass der Schlauch nicht geknickt wird.
4. Hochdruckschlauch mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

Inbetriebnahme

Montage HD...M PU

△GEFAHR

Verletzungsgefahr, Gefahr durch elektrischen Schlag

Lassen Sie die Installation der Wasserversorgung, des elektrischen Anschlusses und eines Hochdrucknetzes nur von autorisierten Fachleuten durchführren.

Umgebungsbedingungen

• Trockene, frostfreie Umgebung.
  Keine Explosionsgefahr.
  Fester, ebener Untergrund oder tragfahige Wand.
• Nicht in der Höhe von Wohnräumen oder Büros installmenten (Gerauschemission).
• Zugänglich für Wartungsarbeiten.
• Wasserablauf am Installationsort.

Gerät befestigen

Hinweis

Schrauben und Dübel zur Befestigung der Halter sind nicht im Lieferumfang enthalten. Sie müssen zusätzlich beschäft werden und auf die Anforderungen des Anbringungsorts abgestimmmt sein. Erforderlicher Schraubendurchmesser 6...8 mm.

△GEFAHR

Verletzungsgefahr durch herunterfallendes Gerät

Berücksichtigten Sie bei der Auswahl der Befestigungselemente das Gewicht des Gerätes und die Tragfähigkeit des Anbringungsorts.

Abbildung B

① Wandmontage
② Bodenmontage
3Montageöffnung
4 Halter

1. Bohrungen in Wand oder Boden mit der Bohrschab-lone anziehnen.
2. Bohrungen anbringen.
3. Halter anbringen, Schrauben nur leicht anziehen.
4. Abstand der Halter durch Verdrehen mit einem Gabelschiesser einstehen.
5. Schrauben festziehen.
6. Gerat anbringen.

Elektrischer Anschluss

△GEFAHR

Verletzungsgefahr durch elektrischen Schlag

Verbinden Sie das Gerät mit einem Stecker mit dem elektrischen Netz. Eine nicht trennbare Verbindung mit

dem Stromnetz ist verboten. Der Stecker dient zur Netztrennung.

HD...M PU: Die für den Betrieb des Geräts notwendige Stromversorgung muss für den Dauerbetrieb ausgelegt sein.

HD...M PU: Stromfuhrende Teile, Kabel und Geräte im Arbeitsbereich müssen strahlwassergeschützt sein.

1. Netzstecker in die Steckdose stecken.

Wasseranschluss

Anschluss an eine Wasserleitung

WARNUNG

Gesundheitsgefahr durch Rückfluss verschmutzten Wassers in das Trinkwassernetz.

Beachten Sie die Vorschriften des Wasserversorgers. Gemäß gultiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Verwenden Sie einen Systemtrenner von KÄRCHER oder alternatively einen Systemtrenner gemäß EN 12729 Typ BA. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft. Schließen Sie den Systemtrenner immer an der Wasserversorgung, niemals direkt am Wasseranschluss des Geräts an.

1. Wasserversorgung auf Zulaufdruck, Zulauftemperatur und Zulaufmenge prufen. Anforderungen siehe Abschnitt "Technische Daten".
2. Systemtrenner und Wasseranschluss des Gerätes mit einem Schlauch verbinden (Mindestlänge 7,5 m, Mindestdurchmesser 1").

Der Zulaufschlauch ist nicht im Lieferumfang enthalten.

1. Wasserzulauf öffnen.

Wasser aus Behälter ansaugen

1. Saugschlauch (Bestellnummer 4.440-207.0) und Filter (Bestellnummer 4.730-012.0) am Wasseranschluss anschrauben.
2. Gerät entlöften.

Gerä entlufen

1. Düse vom Strahlrohr abschrauben.
2. Gerät laufen setzen, bis das Wasser blasenfrei austritt.
3. Bei Entlüftungsproblemen Gerät 10 Sekunden lau-fen halten, dann ausschalten. Vorgang mehrmals wiederholen.
4. Gerät ausschalten.
5. Düse wieder aufschauben.

Nur HD...M PU: Hochdruckinstallation

Bei der Installation müssen die national gültigen Vorschriften für festinstallierte Hochdruck-Reinigungssysteme beachtet werden..

1. Gerät mit einer Hochdruck-Schlauchleitung an das fest installierte Rohrnetz anschließen.
2. Fest installiertes Rohrnetz so verlegen, dass weniger Richtungsänderungen notwendig sind.
3. Rohernetz zum Ausgleich von Druck- und Wärme-dehnung mit gedämpften Los- und Festschellen ver-legen.
4. Mindest-Leitungsquerschnitte: a Rohrleitungen: Nennweite DN 15 (1/2"). b Schlauchleitungen: Nennweite DN 6.

Bedienung

△GEFAHR

Verletzungsgefahr durch den Hochdruck-Wasserstrahl

Fixieren Sie Abzugshebel und Sicherungshebel nimials in betätigter Position.

Benutzen Sie die Hochdruckpistole nicht, wenn der Sicherungshebel beschadigt ist.

Schieben Sie vor allen Arbeiten am Gerät die Sicherungsraste der Hochdruckpistole nach vorne.

Hochdruckpistole öffnen/schlieben

1. Hochdruckpistole öffnen: Sicherungshebel und Abzugshebel betätigten.
2. Hochdruckpistole schließen: Sicherungshebel und Abzugshebel loslassen.

Betrieb mit Hochdruck

Das Gerät kann stehend oder liegend betrieben werden. Hinweis

Das Gerät ist mit einem Druckschalter ausgestattet. Der Motor lauft nur an, wenn die Hochdruckpistole geöffnet ist.

1. Gerät mit Schlauchtrommel: Hochdruckschaunganz von der Schlauchtrommel abrollen.
2. Geräteschalter auf "I" stellen.
3. Hochdruckpistole entsichern, davon Sicherungsraste der Hochdruckpistole nach hinten schiben.
4. Hochdruckpistole öffnen.
5. Bei Gerät mit Druck- und Mengenregulierung: Arbeitsdruck durch Verdrehen der Druck- und Mengenregulierung einstehen.

Betrieb mit Reinigungsmittel

Hinweis

Zum Betrieb mit Reinigungsmittel wird eine Becherschaumlanze (Option) besteht.

WARNUNG

Gesundheitsgefahr durch falschen Umgang mit Reinigungsmitteln

Sicherheitshinweise auf dem Reinigungsmittel beachten.

ACHTUNG

Ungeeignete Reinigungsmittel konnen das Gerät und das zu reinigende Objekt beschädigen.

Verwenden Sie nur von KÄRCHER freiigegebene Reinigungsmittel.

Beachten Sie dem Reinigungsmittel beigegebene Dosisierempfehlungen und Hinweise.

Gehen Sie um Schutz der Umwelt sparsam mit Reinigungsmitteln um.

KÄRCHER-Reinigungsmittel garantieren ein störungsfreies Arbeit.itte lessen Sie sich beraten oder fordern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

Abbildung C

Schaumduse
2 Behalter
3 Blendensatz

Reinigungsmittelzumischung: 3=hoch, 2=mittel, 1=niedrig

4 Saugschlauch
5Strahlrohr

1. Behälter abschrauben.
2. Gewünschte Blende in den Saugschlauch einstecken.
3. Reinigungsmittel in den Behälter fällen.
4. Behälter an die Schaumdüse schrauben.
5. Düse am Strahlrohr entfern.
6. Schaumdüse an der Hochdruckpistole anbringen und handfest anziehen.
7. Hochdruckreiniger in Betriebnehmen.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprehen und einwirken (nicht trocknen) halten.
2. Den gelösten Schmutz mit dem Hochdruckstrahl abspulen.

Schaumlanze spulen

Die Schaumlanze muss nach der Benutzung gesplt werden, um Reinigungsmittelablagerungen zu vermeiden.

1. Behälter abschrauben.
2. Reinigungsmittelrest in die Lieferverpackung darüber gießen.
3. Behalter mit klarem Wasser fullen.
4. Behälter an die Schaumdüse schrauben.
5. Schaumduse ca. 1 Minute lang betreiben um Reinigungsmittelreste auszuspulen.
6. Behälter leeren.

Betrieb unterbrechen

1. Hochdruckpistole schlieben, das Gerät schaltet aus.
2. Hochdruckpistole sichern, dazu Sicherungsraste nach vorne schieben.

Hinweis

Beim Ausschalten des Gerätes wird der Wasserdruck um ca. 70% abgesenkt. Dadurch sinkt die Betätigungs- kraft der Hochdruckpistole und die Lebensdauer des Gerätes steigt.

Betrieb fortsetzen

1. Hochdruckpistole entsichern, dazu Sicherungsraste nach halten schiben.
2. Hochdruckpistole offen, das Gerät schaltet wieder ein.

Betrieb beenden

1. Wasserzulauf schlieben.
2. Hochdruckpistole öffnen.
3. Geräteschalter auf "I" drehen und Gerät 5 bis 10 Sekunden laufen halten.
4. Hochdruckpistole schlieben.
5. Geräteschalter auf "0/OFF" drehen.
6. Netzstecker nur mit trockenen händen aus der Steckdoseziehen.
7. Wasserzulauf entfernen.
8. Hochdruckpistole offen, bis das Gerät drucklos ist.
9. Hochdruckpistole sichern, dazu Sicherungsraste nach vorne schieben.

Nur HD...M, HD...MX: Gerät aufbewahren

1. Strahlrohr mit Hochdruckpistole in den Köcher Strahlrohr stellen und im Strahlrohrhalter einrasten.
2. Netzkabel um den Kabelhalter wickeln.
3. HD...M: Hochdruckschlauch aufwickeln, über die Schlauchablage hangen und mit dem Gummiband sichern. HD...MX: Hochdruckschlauch auf die Schlauchtrommel wickeln und den Griff der Kurbel umklappen.
4. Entriegelung Schubbügel drücken und Schubbügel einschieben.

Frostschutz

ACHTUNG

Frost zerstört das nicht vollständig von Wasser entleerte Gerät.

Bewahren Sie das Gerät an einem frostfreien Ort auf.

Ist keine frostfreie Lagerung möglich:

1. Wasser ablassen.
2. Handelsübliches Frostschutzmittel durch das Gerät pumpen.
3. Gerat maximal 1 Minute laufen setzen, bis Pumpe und Leitungen leer sind.

Hinweis

Handelsübliches Frostschutzmittel für Kraftfahrzeuge auf Glykolbasis verwenden. Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

Transport

△VORSICHT

Verletzungsgefahr, Beschädigungsgefahr

Beachten Sie beim Transport das Gewicht des Gerätes.

ACHTUNG

Beschädigungsgefahr

Schützen Sie den Abzugshebel der Hochdruckpistole vor Beschädigungen.

1. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.
2. Zum Transport über langere Strecken Gerät am Schubbügel hinter sich herziehen (nicht bei HD...M PU).
3. Zum Treppensteigen Gerat Stufe um Stufe hochziehen. Die Gleitkufen schützen das Gehäuse vor Beschädigung (nicht bei HD...M PU).

Nur HD...M, HD...MX: Transporthalter für Flächenreiniger

1. Anschlussstutzen des Flächenreinigers auf den Transporthalter am Hochdruckreiniger stecken.
2. Überwurfmutter ungebär 1 Umdrehung aufschrauben.

Lagerung

△VORSICHT

Verletzungsgefahr, Beschädigungsgefahr.

Beachten Sie bei der Lagerung das Gewicht des Gerätes.

1. Gerat nur in Innenraumen lagern.

Pflege und Wartung

△GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag.

Schalten Sie vor allen Arbeiten das Gerät aus und ziehen Sie den Netzstecker.

Sicherheitsinspektion/Wartungsvertrag

Mit Ihr hem Handler konnen Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschieden.itte lessen Sie sich beraten.

Vor jedem Betrieb

1. Anschlusskabel auf Schäden prufen, beschädigtes Kabel unverzüglich durch den autorisierten Kunden oder eine Elektrofachkraft austauschen lasen.
2. Hochdruckschlauch auf Beschädigung prüfen, beschädigten Hochdruckschlauch unverzüglich austauschen.
3. Gerät auf Dichtheit prufen. 3 Tropfen Wasser pro Minute sind zulässig. Bei stärkerer Undichtigkeit Kundendienst aufsuchen.

Wöchentlich

1. Sieb im Wasseranschluss reinigen.

Sieb im Wasseranschluss reinigen

1. Überwurfmutter abschrauben.
2. Schlauchstutzen mit Sieb herausziehen.
3. Sieb außerlich reinigen und abspulen.
   Hinweis: Sechskant des Schlauchstutzens zum Anschluss im Gerat ausrichten.
4. Schlauchstutzen mit Sieb einsetzen.
5. Überwurfmutter festziehen.

Alle 500 Betriebsstunden, mindestens jährlich

1. Wartung des Geräts durch den Kundendienst durchfuhren halten.
2. Öl wechseln.

Ol wechseln

Hinweis

Ölmenge und -sorte siehe Abschnitt "Technische Daten"

1.4 Schrauben herausdrehen.
2. Gerätehaube abnehmen.

Abbildung D

1. Ölablassschlauch nach unten schwenken und über einen Öl-Auffangbehälter halten.
2. Stopfen aus dem Olablassschlauchziehen.
3. Deckel abnehmer.
4. Schaumstoff aus dem Ölbehälter herausnehmer.
5. Warten bis das Öl vollständig abgelaufen ist.

Abbildung E

1. Stopfen in den Ölablassschlauch stecken.

2. Olablassschlauch nach oben schwenken und einrasten.

3. Abgemessene Ölmerge einfullen.

4. Schaumstoff in den Ölbehälter einsetzen.
5. Deckel anbringen und festdrücken.

Abbildung F

Hilfe bei Störungen

△GEFAHR

Verletzungsgefahr durch unabsichtlich anlaufendes Gerät und elektrischen Schlag.

Schalten Sie vor allen Arbeiten das Gerät aus und ziehen Sie den Netzstecker.

Lassen Sie elektrische Bauteile nur vom autorisierten Kundendienst prufen und reparieren.

Suchen Sie bei Störungen, die in thisem Kapitel nicht genannot sind, im Zweifelsfall und bei ausdrücklichen Hinweis einen autorisierten Kundendienst auf.

Gerätlässt sich nicht starten

Anschlusskabel auf Schaden prufen.

• Netzspannung prüfen.
• Ist das Gerät überhitzt:

a Geräteschalter auf "0" stellen.
b Gerät mindestens 15 Minuten lang abkühlen las-
sen.
c Geräteschalter auf "1" stellen.

• Bei elektrischem Defekt Kundendienst aufsuchen.

Gerät kommt nicht auf Druck

• Größe der Düse kontrollieren, erforderliche Grüsseiehe Kapitel "Technische Daten".
  Gerat entluften, siehe Kapitel "Gerat entluften".
• Sieb im Wasseranschluss reinigen.
• Wasserzulaufmenge prüfen, erforderliche Mengesiehe Kapitel "Technische Daten".
  Duse reinigen.
• Bei Bedarf Kundendienst aufsuchen.

Pumpe undicht

Bis zu 3 Tropfen Wasseraustritt pro Minute sind zulassig.
- Bei stärkerer Undichtigkeit Gerät durch den Kundendienst prufen halten.

Pumpe klopft

• Wasserzuleitung auf Dichtheit prüfen.
  Gerat entluften, siehe Kapitel "Gerat entluften".
• Bei Bedarf Kundendienst aufsuchen.

Reinigungsmittel-Beimischung zu gering

• Becher der Schaumdüse nachfüllen.
  Gröbere Blende auf den Saugschlauch stecken.
• Saugschlauch und Schaumdüse auf Reinigungsmittel-Ablagerungen prüfen. Ablagerungen mit lauwarmem Wasser entfern.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigewir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handlcr oder die nachste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

Technische Daten
HD 6/15		M	HD 6/15MX	HD 6/15M PU	HD 7/17M	HD 7/17MX	HD 7/17M PU	HD 7/14-4 M
Elektrischer Anschluss
Netzspannung V 230 230 230 400 400 400 230
P h a s e				~	1	1	1	3
Netzfrequency	Hz	50	50	50	50	50	50	50
Anschlussleistung	kW	3,1	3,1	3,1	4,2	4,2	4,2	3,4
Schutzart		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Netzabsicherung (träge)	A	16	16	16	16	16	16	16
Verländerungskabel 30m	mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Wasseranschluss
Zulaufdruck (max.)	MPa	1	1		1	1	1	1

HD 6/15 M

HD 6/15 MX

HD 6/15 M PU

HD 6/15 M

7/17 MX

HD 7/17 MX

HD 7/17 M PU

HD 7/14-4 M

Z

u

I

a

u

f

t

e

m

p

e

r

a

t

u

Z

u

I

a

u

f

m

e

n

g

e

(

m

i

Leistungsdaten Gerät

Dusengrösse der Standarddüse -- 033 033 033 038 038 038 043
Betriebsdruck	MPa	15	15	15	17	17	17	14
Betriebsüberdruck (max.)	MPa	22,5	22,5	22,5	25,5	25,5	25,5	21
Fördermenge, Wasser	l/min	9,3	9,3	9,3	11,5	11,6	11,6	11,5
Rückstoßkraft der Hochdruckpistole	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3

Mae und Gewichte

T y p i s c h e s B e t r i
Länge mm	455 455 290 455 455 290 455
Breite mm	400 400 300 400 400 300 400
Höhe, Schubbügel unter, {(oben) mm	700 (970) 890 (970) 565 700 (970) 890 (970) 565 700 (970)
Ölmenge l	0,25 0,25 0,25 0,20 0,20 0,20 0,35
Ölsorte Typ	15W40 15W40 15W40 15W40 15W40 15W40 0W40

Ermittelte Werte gemäß EN 60335-2-xx

Hand-Arm-Vibrationswert	m/s2	2,4	2,8	2,4	3,0	2,9	3,0	2,7
Unsicherheit K	m/s2	0,7	0,8	0,7	0,8	0,8	0,8	0,8
Schalldruckpegel	dB(A)	74		74		76		79	78		79		68
Unsicherheit KpA	dB(A)	3		3		3		3	3		3		3
Schalleistungspegel LWA+Unsicherheit KWA	d	B		(		A		9	0		9		9

		HD 7/14-4 MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Elektrischer Anschluss
Netzspannung	V	230	400	400	400	400	400
Phase	~	1	3	3	3	3	3
Netzfrequenz	Hz	50	50	50	50	50	50
Anschlussleistung	kW	3,4	4,2	4,2	4,6	4,6	4,6
Schutzart		IPX5 IPX5		IPX5 IPX5	IPX5 IPX5
Netzabsicherung (träge)	A	16	16	16	16	16	16
Verlängerungskabel 30m	mm²	2,5	2,5	2,5	2,5	2,5	2,5
Wasseranschluss
Zulaufdruck (max.)	MPa	1	1	1	1	1	1
Zulauftemperatur (max.)	°C	60	60	60	60	60	60
Zulaufmenge (min.)	l/min	12	12	12	12	12	12
Ansaughöhe (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Leistungsdaten Gerät
Dusengröbe der Standarddüse	--	043	042	042	042	042	042
Betriebsdruck	MPa	14	16	16	18	18	18
Betriebsüberdruck (max.)	MPa	21	24	24	27	27	27
Fördermenge, Wasser	l/min	11,5	11,6	11,6	12,5	12,5	12,5
Rückstoßkraft der Hochdruckpistole	N	21,3	21,3	21,3	21,3	21,3	21,3
Maße und Gewichte
Typisches Betriebsgewicht	kg	42	40	43	41	44	36
Länge	mm	455	455	455	455	455	290

	HD 7/14-4 MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Breite mm 400 400 400 400 300
Höhe, Schubbügel unter, (oben) mm 890 (970) 700 (970) 890 (970) 700 (970) 890 (970) 565
Ölmenge I 0,35 0,35 0,35 0,35 0,35
Ölsorte Typ 0W40 15W40 15W40 15W40 15W40
Ermittelte Werte gemäß EN 60335-2-xx
Hand-Arm-Vibrationswert	m/s²	2,7	2,4	2,5	2,3	2,3
Unsicherheit K	m/s²	0,8	0,7	0,7	0,7	0,7
Schalldruckpegel	dB(A)	69	70	72	75	73
Unsicherheit KpA	dB(A)	3	3	3	3	3
Schalleistungspegel LWA + Unsicherheit KWA	dB(A)	85	86	88	91	89

Technische Änderungen vorbehalten.

EG-Konformitätserklarung

Hiermit erklaren wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlädigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Hochdruckreiniger Typ: 1.150-xxx

Einschlagige EG-Richtlinien

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Angewandte harmonisierte Normen

EN60335-1

EN 60335-2-79

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD x/xx

EN 61000-3-3:2013

HD x/xx

EN 61000-3-11: 2000

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schalleistungspegel dB(A)

	gemessen	garantiert
HD 6/15 M	87	90
HD 6/15 MX	87	90
HD 6/15 M PU	90	92
HD 7/17 M	92	95
HD 7/17 MX	91	94
HD 7/17 M PU	92	95
HD 7/14-4 M	81	84
HD 7/14-4 MX	82	85
HD 7/16-4 M	83	86
HD 7/16-4 MX	86	88
HD 8/18-4 M	88	91

	gemessen	garantiert
HD 8/18-4 MX	37	39
HD 8/18-4 M PU	90	92

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Technische gegevens. 39

Als vorstvrij opbergen nicht möglichk is:

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Aktuelle oplysninger om indholdsstoffer vindes pa: www.kaercher.de/REACH

Relevante EF-direktiver

2000/14/EF

Dokumentationsbefuldmægtiget: S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

5 Spolhandtag EASY!Force

6 Sakerhetssparr

7 Avdragsspak

8 Frigöringsppak

(9) Hogtrycksslang EASY!Lock

Gallande EU-direktiv

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Tillampade harmoniserade standarder

EN 60335-1

EN 60335-2-79

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD x/xx

EN 61000-3-3: 2013

HD x/xx

EN 61000-3-11:2000

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

www.kaercher.de/REACH

Turvaohjeet

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Dokumentácios meghatalmazott: S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Dokumentatsionivolinik: S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str.28-40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

www.kaercher.de/REACH

安全注意事项

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

www.kaercher.de/REACH

aLwU|d|

-5.951 a olllalowj olc j 0

.0JyJgJgJgJg949.0

aJyJll aJzJgJgJgJ JI JI JI JI JI JI

Jilgswll

aaggl aolal alaballgllglll ooljcr

pJlglwllawLjg

aLs a

.

j4 = 11,j5 = 20 > 20

y

.

y

aill jlllgl alalll aillrll lajllg

a2011 1jg21 ala

Xuill 1jgjao

aJy 20 yg poimoll aIg Jao ao xll,1j

laagj ggl

abogao aoxllo plaoag ablaiaiy jolalg jaiol plao

aoss Jns no y! puy y bainll uas. gannl no aos20g

.5xas

Iaio 2000 2900 jiljll plao

aAsIg Ibsiall pssll pllbipu cclla aas Jalai sic

aJl l>clll s> g jg jg jg jg

aannn

zaii jn jn jnnn nnnn nn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn nnnn

baaii jw gjll baiia aao o blaa y

J

sJooaiaa Jaaqg cww gjz wic

loollp

y 2gawall Jell Jzill bdo jgl zic uol plao gia

a2aall bawll a>Jl|sla jg

JlaeswI Jolic

jaiia 2000

ai a j ai^2 + bi^2 = 1 ai a .

2

*LusIg laal pKulp ③

JrJooEASY!Lock

EASY!Force all wss

J 6

wllgj ⑦

j#

EASY!Lock jlll gbsj ⑨

（g>） 16U.

J

199

199 1

199 aill a

199

199 Jiasuiyjolic

200 1

200

200

200

201 Jiai

201 Juaill aac gla

201

202 ...JJIb>HD...MXgHD...M

202 1

202

202

202 aIaIg aIiJI

202 1J> aJ>

203

203

203

204 1

aolc|d|

JgI Jd Ia JfJxwll JdyocJr
