Radical Arc X13 - Heimtrainer Fahrrad Capital Sports - Kostenlose Bedienungsanleitung

Produkttyp	Heimtrainer
Marke	Capital Sports
Modell	Radical Arc X13
Maximales Benutzergewicht	120 kg
Abmessungen (L x B x H)	110 x 56 x 125 cm (ca.)
Gerätegewicht	28 kg (ca.)
Stromversorgung	Keine (manuelles Gerät, ohne Strom)
Widerstandstyp	Manuell einstellbarer Widerstand durch Reibung oder Magnetismus (nicht spezifiziert)
Bremssystem	Not-Aus-Knopf integriert in den Widerstandseinsteller
Freilauf	Ja, ermöglicht sofortigen Stopp der Pedale
Pedale	Linkes und rechtes Pedal mit Standardgewinde (links: gegen Uhrzeigersinn, rechts: im Uhrzeigersinn)
Sattel	Höhen- und horizontal verstellbar (mit STOP-Markierung)
Lenker	Höhenverstellbar
Stabilisatoren	Vorne und hinten; vorderer Stabilisator mit Transportrollen
Verwendung	Nur für den Hausgebrauch (nicht gewerblich oder therapeutisch)
Montage	Montage erforderlich (Anleitung enthalten)
Wartung	Regelmäßiges Schmieren beweglicher Teile; Reinigung mit einem feuchten Tuch (keine Reinigungsmittel)
Sicherheit	Nicht in feuchten Räumen verwenden; Freiraum von 0,5 m rundherum; vor jeder Benutzung die Festigkeit prüfen
Enthaltene Ersatzteile	Schrauben, Muttern, Unterlegscheiben, Einstellknöpfe, Inbusschlüssel, Kombischlüssel
Hersteller	Chal-Tec GmbH, Berlin, Deutschland

Häufig gestellte Fragen - Radical Arc X13 Capital Sports

Wie montiere ich den Radical Arc X13 richtig?

Befolgen Sie die Montageschritte in der Anleitung: Befestigen Sie die Stabilisatoren, setzen Sie die Sattelstütze und die Lenksäule ein, dann befestigen Sie Sattel und Lenker. Ziehen Sie alle Schrauben fest und verwenden Sie die mitgelieferten Werkzeuge (Inbusschlüssel und Kombischlüssel). Achten Sie auf die STOP-Markierung an der Sattelstütze.

Was ist das maximale Benutzergewicht?

Das maximale Benutzergewicht beträgt 120 kg. Überschreiten Sie dieses Limit nicht, um die Sicherheit und Haltbarkeit des Geräts zu gewährleisten.

Wie stelle ich den Widerstand während des Trainings ein?

Drehen Sie den Widerstandseinstellknopf am Rahmen. Beim Drehen in eine Richtung erhöht sich der Widerstand, in die andere Richtung verringert er sich. Der Knopf dient auch als Not-Aus-Knopf bei Bedarf.

Was tun, wenn das Gerät Geräusche macht?

Überprüfen Sie zuerst, ob alle Schrauben und Muttern fest angezogen sind. Schmieren Sie die beweglichen Teile (Pedale, Lenksäule) regelmäßig. Wenn das Geräusch anhält, stellen Sie die Benutzung ein und inspizieren Sie die Teile. Verwenden Sie das Gerät nicht, wenn ein Defekt festgestellt wird.

Kann das Gerät auf einer Bodenmatte verwendet werden?

Ja, es wird empfohlen, eine dünne Matte unter das Gerät zu legen, um den Boden zu schützen und die Stabilität zu verbessern. Stellen Sie sicher, dass die Oberfläche waagerecht und fest ist.

Wie pflege ich das Heimtrainer?

Reinigen Sie das Gerät nach jedem Gebrauch mit einem feuchten Tuch (ohne chemische Reinigungsmittel). Schmieren Sie alle beweglichen Teile einmal pro Woche. Überprüfen Sie regelmäßig die Festigkeit der Schrauben und den Zustand der Pedale.

Sind die Pedale Standard?

Ja, die Pedale haben ein Standardgewinde. Das linke Pedal wird gegen den Uhrzeigersinn und das rechte Pedal im Uhrzeigersinn eingeschraubt. Verwenden Sie den mitgelieferten Kombischlüssel.

Kann ich dieses Gerät bei Rückenproblemen verwenden?

Vor dem Training konsultieren Sie Ihren Arzt. Wenn Sie Schmerzen verspüren, brechen Sie sofort ab. Halten Sie den Rücken während der Übung gerade und stellen Sie Sattel und Lenker auf die richtige Höhe ein.

Ist das Gerät klappbar oder einfach zu verstauen?

Der Radical Arc X13 ist nicht klappbar, kann aber mit den Transportrollen am vorderen Stabilisator bewegt werden. Lagern Sie ihn an einem trockenen Ort, außerhalb der Reichweite von Kindern.

Wie ist die Garantie?

Die Garantie wird in der Anleitung nicht explizit erwähnt. Kontaktieren Sie den Hersteller Chal-Tec GmbH für weitere Informationen. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG Radical Arc X13 Capital Sports

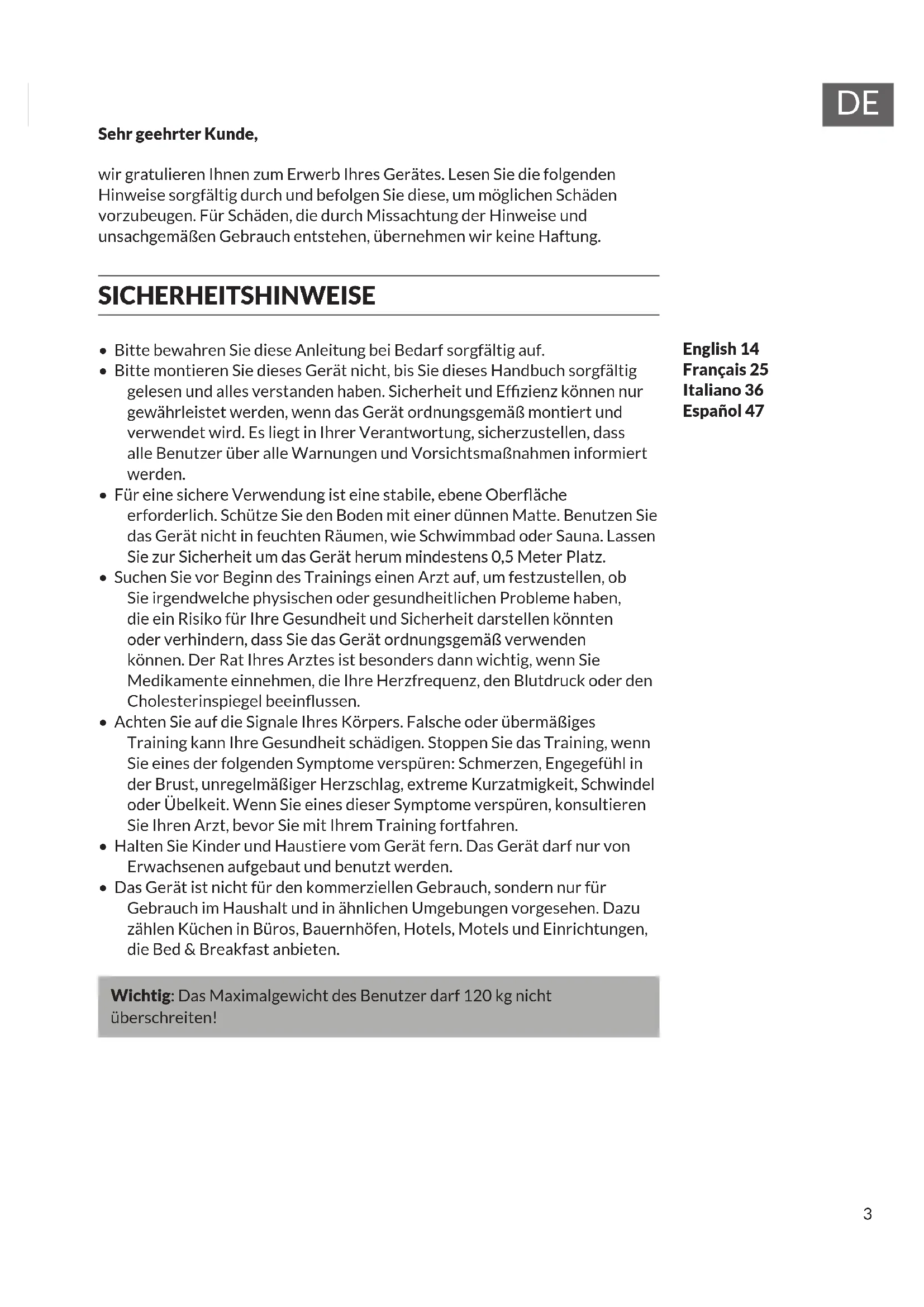

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung.

SICHERHEITSHINWEISE

-itte bewahren Sie diese Anleitung bei Bedarf sorgfaltig auf.
- Bitte montieren Sie theses Gerät nicht, bis Sie theses Handbuch sorgfältig gelesen und alles verstanden haben. Sicherheit und Effizienz können nur gewährleistet werden, wenn das Gerät ordnungsgemäß montiert und verwendet wird. Es liegt in Ihrer Verantwortung, sicherzustellen, dass alle Benutzer über alle Warnungen und Vorsichtsmaßnahmen informiert werden.
- Für eine sichere Verwendung ist eine stabile, ebene Oberfläche erforderlich. Schütze Sie den Boden mit einer dünnen Matte. Benutzen Sie das Gerät nicht in feuchten Räumen, wie Schwimmbad oder Sauna. Lassen Sie zur Sicherheit um das Gerät herum mindestens 0,5 Meter Platz.
- Suchen Sie vor Beginn des Trainings einen Arzt auf, um festzustellen, ob Sie irgendwelche physischen oder gesundheitlichen Probleme haben, die ein Risiko für ihre Gesundheit und Sicherheit darstellen konnten oder verhindern, dass Sie das Gerät ordnungsgemäß verwenden können. Der Rat Ihres Arztes ist entsprechend dann wichtig, wenn Sie Medikamente einnehmer, die ihre Herzfrequenz, den Blutdruck oder den Cholesterinspiegel beeinflussen.
- Achten Sie auf die Signale Ihres Körpers. Falsche oder übermäßiges Training kann ihre Gesundheit schädigen. Stoppen Sie das Training, wenn Sie eines der folgenden Symptome versprüren: Schmerzen, Engegebung in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmitigkeit, Schwindel oder Übelkeit. Wenn Sie eines dieser Symptome versprüren, konsultieren Sie ihren Arzt, bevor Sie mit ihrem Training fortfahren.
- Halten Sie Kinder und Haustiere vom Gerät fern. Das Gerätarf nur von Erwachsenen aufgebaut und benutzt werden.
- Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen. Dazu zahlen Kuchen in Büros, Bauernhöfen, Hotels, Motels und Einrichtungen, die Bed & Breakfast anbieten.

Wichtig: Das Maximalgewicht des Benutzer darf 120kg nicht überschreiben!

English 14
Français 25
Italiano 36
Espanol 47

• Das Gerä eignet sich nicht für Therapien.
• Tragen Sie geeignete Kleidung, die eng anliegt, damit dich die Kleidung nicht in den beweglichen Teilen verfüngt.
• Halten Sie ihren Rücken während dem Training gerade.
• Bevor Sie das Gerät benutzen, versichern Sie sich, dass die Griffe, der Sattel und alle Schrauben und Mattern fest sitzen.
• Beachten Sie bei allen verstellbaren Elementen die MAX-Markierung. Ziehen Sie die Elemente nicht weiter hinaus, andernfalls gefährden Sie ihre Sicherheit.
• Benutzen Sie das Gerät nur wie angegeben. Wenn Sie beim Zusammenbau oder der Wartung des Gerätes defekte Teile entdecken oder wenn Sie während des Gebrauchs ungewöhnliche Gerausche auftreten, stoppen Sie das Training sofort. Benutzen Sie das Gerät erst, wenn das Problem behoben ist.
• Passen Sie beim Bewegen des Geräts auf, dass Sie ihren Rücken nicht verletzen. Verwenden Sie immer eine geeignete Hebetechnik oder suchen Sie bei Bedarf Hilfe.
• Die beweglichen Teile (Pedal, Lenker, Sattel, etc.) erfordern wochentliche Wartung und Pflege. Überprüfen Sie sie das Gerät vor jedem Gebrauch. Wenn irgendetwas gebrochen oder lose ist, ersetzen sie das Teil oderziehen Sie es fest an. Benutzen Sie das Gerät nur in tadellosem zustand.

Hinweis: Das Gerät verfügbar nicht über einen Freilauf. Falls Sie spontan anhalten müssen, drücken Sie im Notfall den Bremsknopf. Der Widerstand und der Bremskopf können durch Drehen des Widersandsreglers eingestellt werden.

• Wenn Sie fertig sind, verstauen Sie das Gerät an einem Ort, zu dem Kinder keinen Zutritt haben.

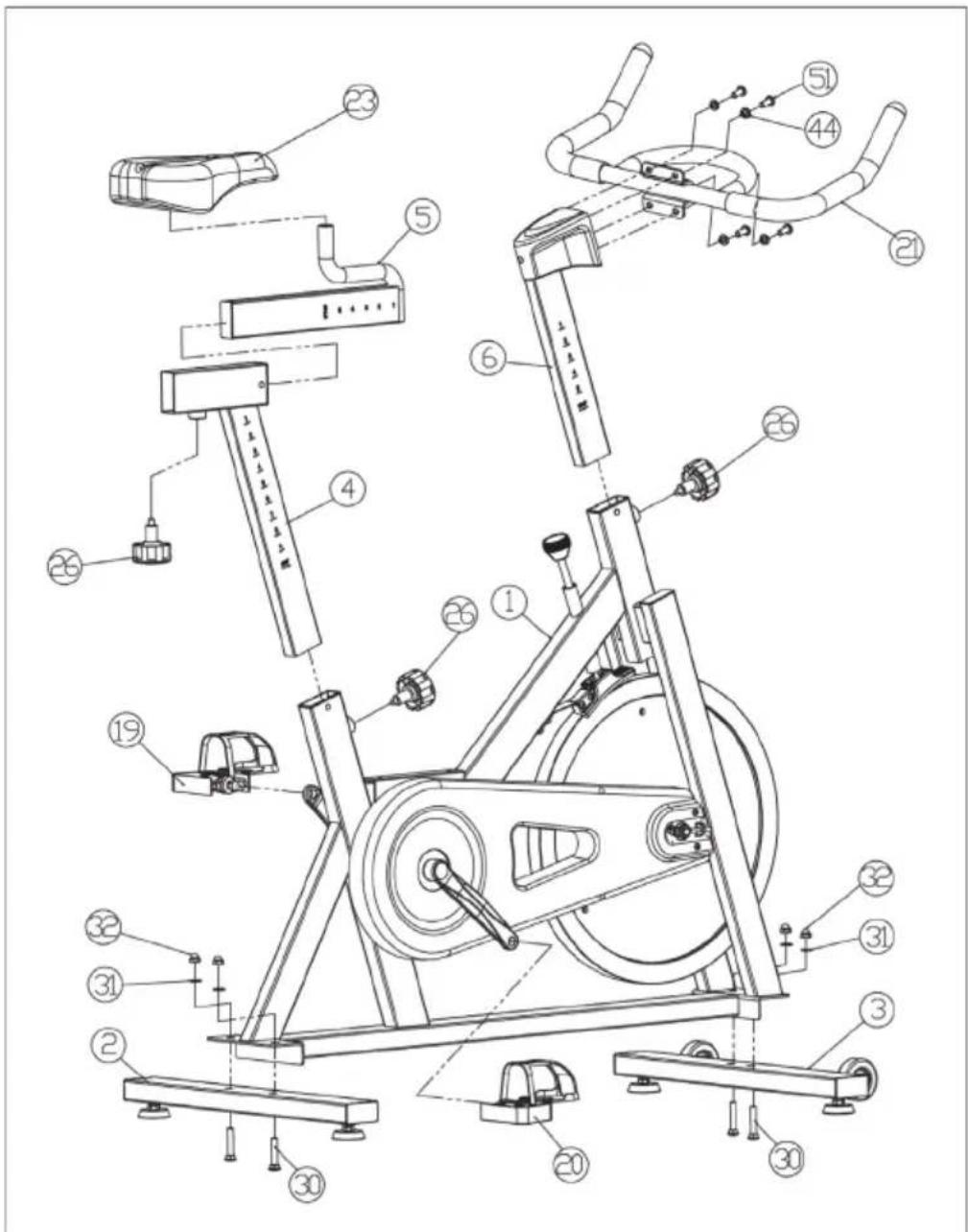

Einzelteile

Unterlegscheibe
X4

Hutmutter
X4

Federscheibe
X4

Schraube
X4

Schraube
X4

Einstellknopf
X3

X1

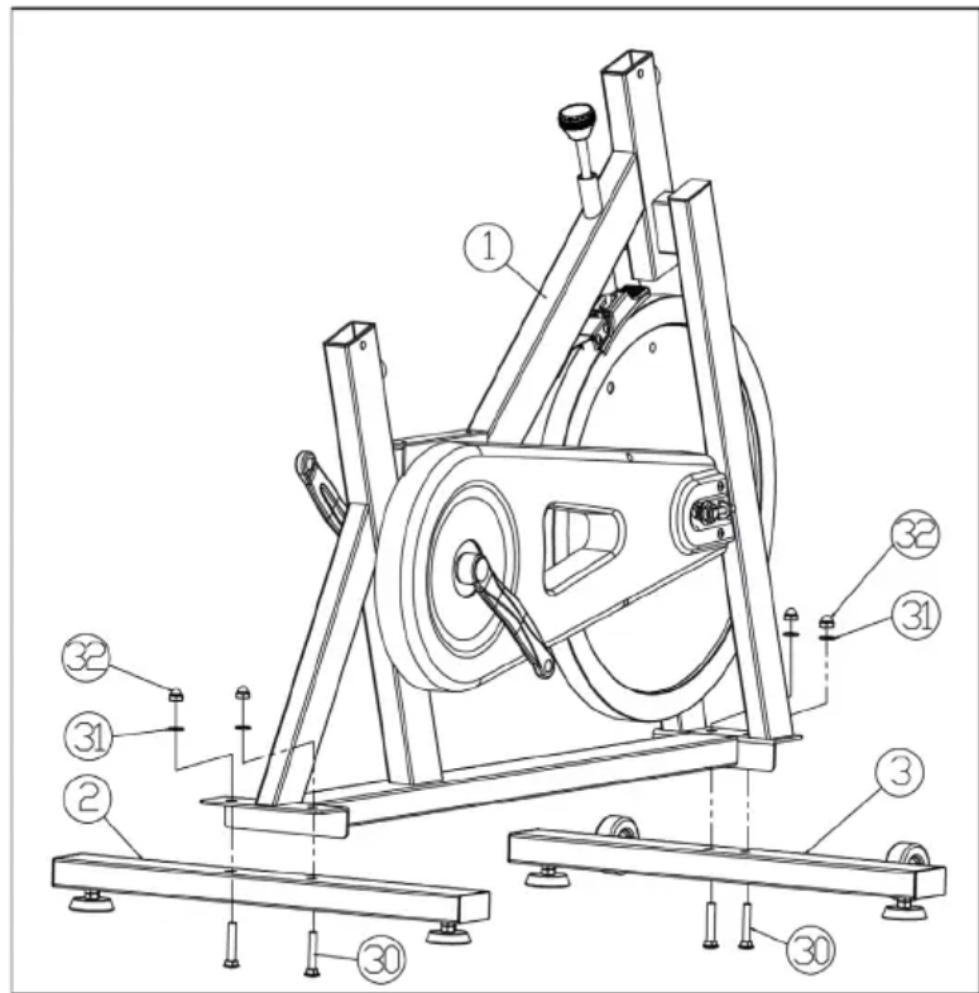

Schritt 1

Befestigen Sie den hinteren Stabilisator (2) am Hauptnahmen (1). Benutzen Sie dazu Hutmutmattern (32), Unterlegscheiben (31) und die langen Schrauben (30). befestigen Sie dann den vorderen Stabilisator (3) am Rahmen. Benutzen Sie dazu Hutmutmattern (32), Unterlegscheiben (31) und Schrauben (30). Hinweis: Der vordere Stabilisator verfügbar über Transportrollen.

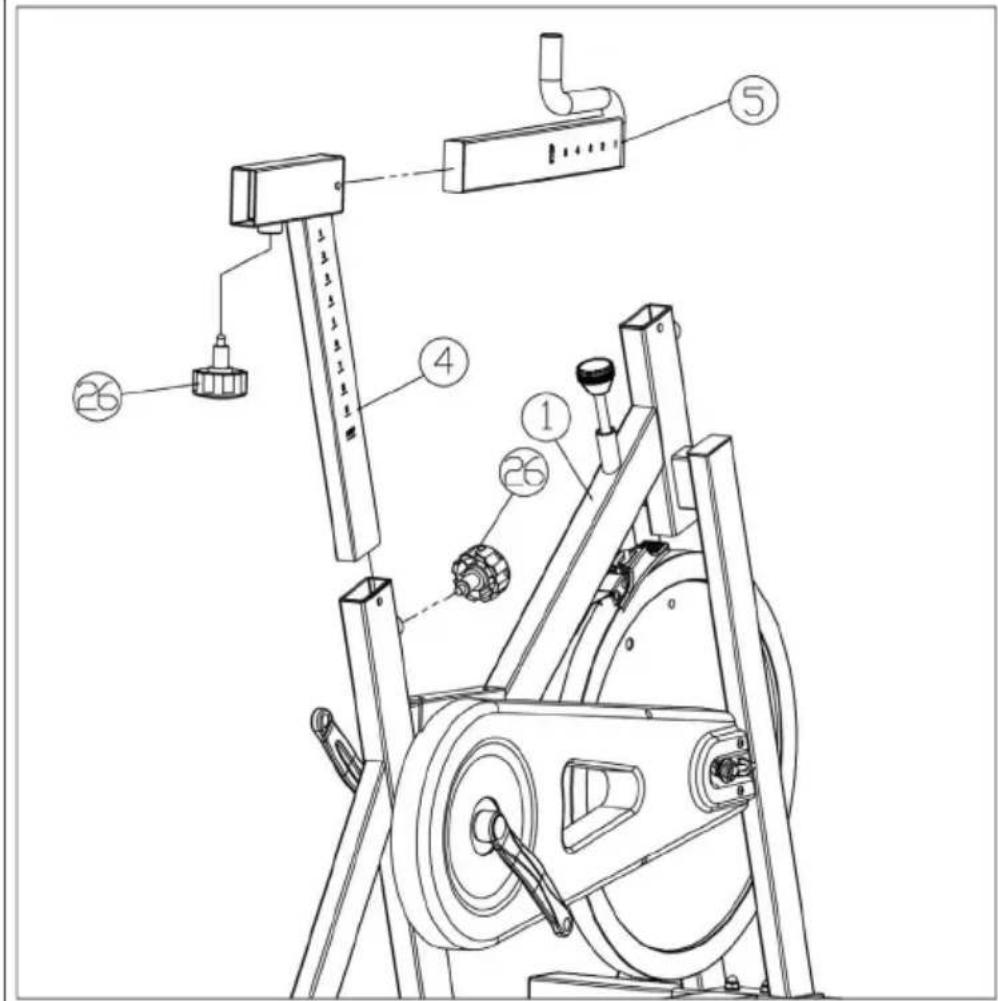

Schritt 2

Schieben Sie die Sattelstütze (4) in Schacht am Hauptnahmen (1) undrichten Sie die LÖcher an der Stütze an dem Loch im Schacht aus. Wenn Sie die gewünschte Höhe eingestellt haben, fixieren Sie die Sattelstütze mit dem Knopf (26). Schiebern Sie dann die Sattelhalterung (5) auf die Sattelstütze (4) undrichten Sie das Loch in der Halterung am Loch in der Sattelstütze aus. Wenn Sie die gewünschte Position eingestellt haben, fixieren Sie die Halterung mit dem Knopf (26). Hinweis: Achten Sie auf die STOP-Markierung auf Halterung und Sattelstütze!

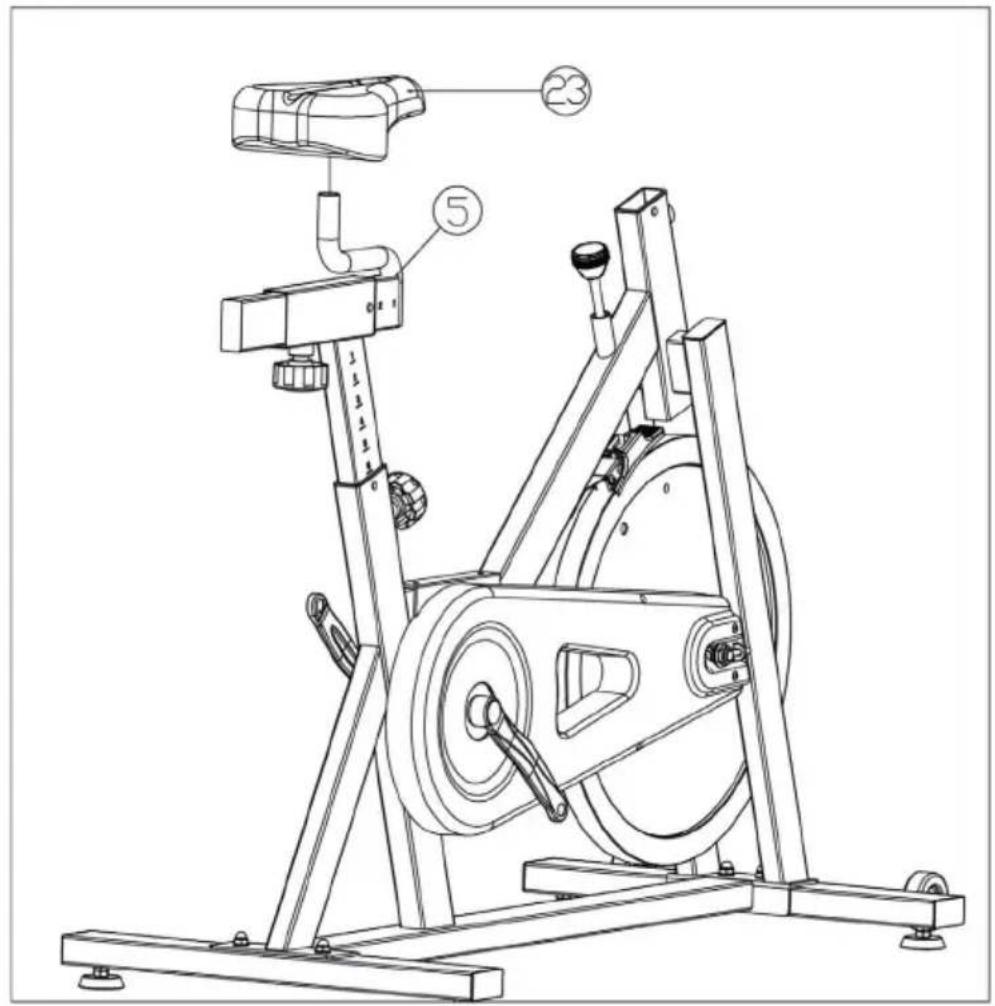

Schritt 3

Befestigen Sie den Sattel (23) mit dem Spanner auf der Sattelhalterung (5).

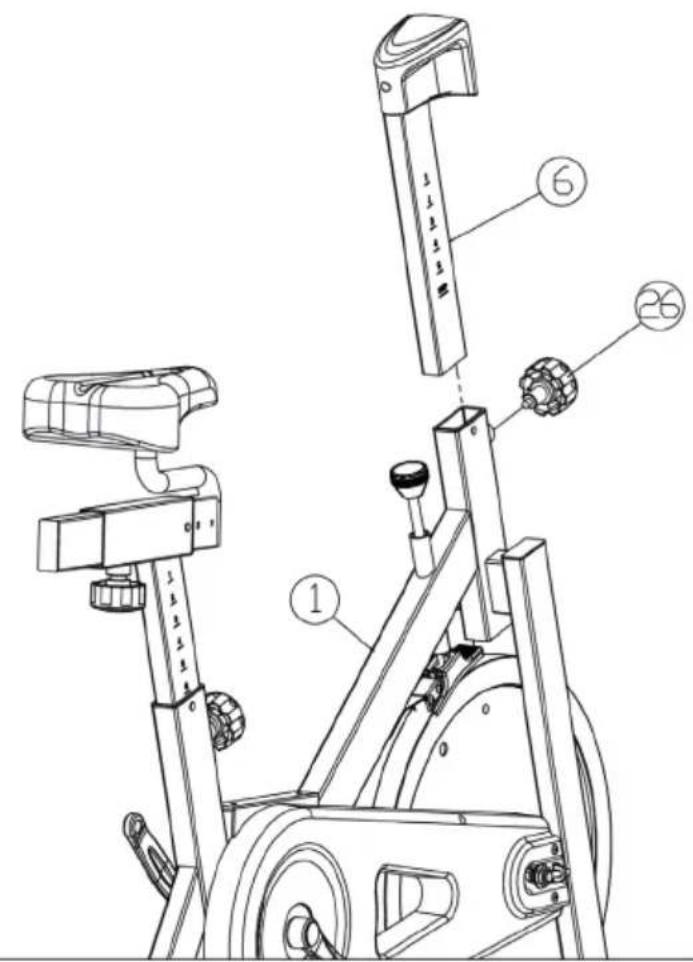

Schritt 4

Schieben Sie die Lenkerstütze (6) in Schacht am Hauptnahmen (1) und richten Sie die Löcher an der Stütze an dem Loch im Schacht aus. Wenn Sie die gewünschte Höhe eingestellt haben, fixieren Sie die Lenkerstütze mit dem Knopf (26).

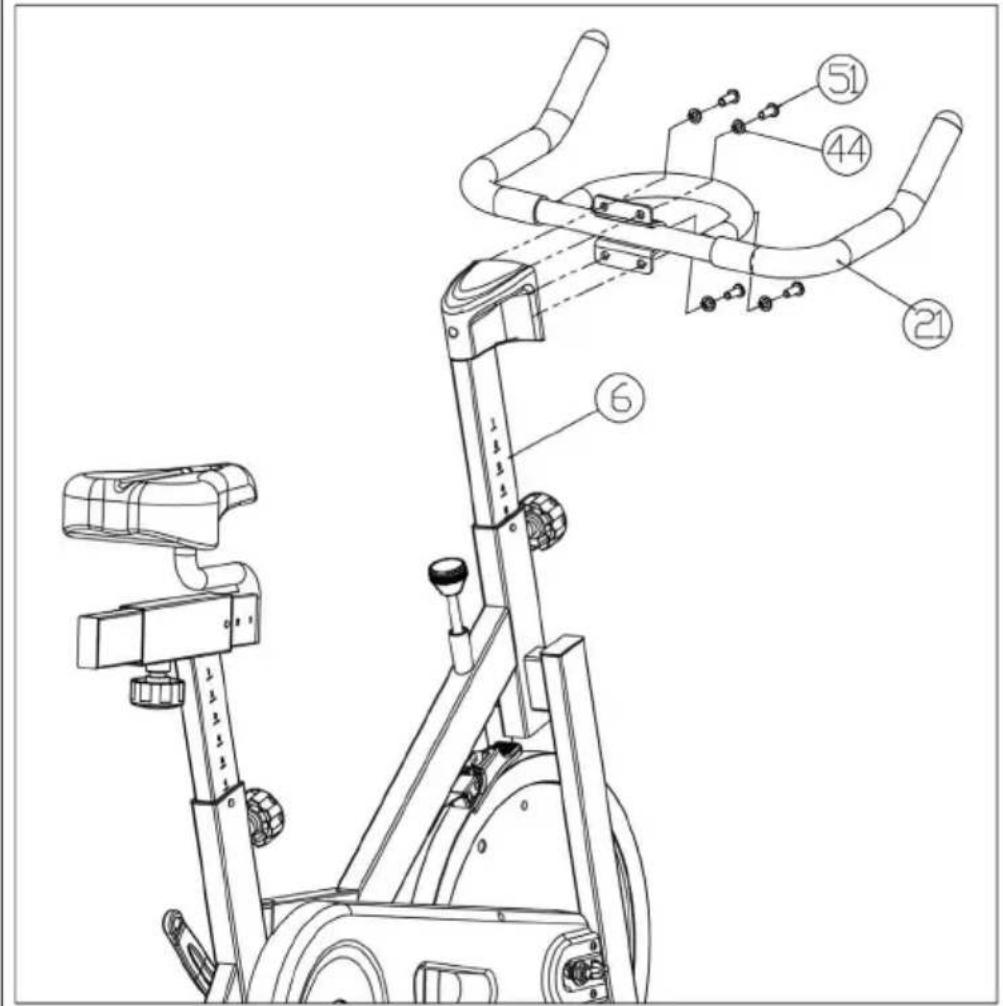

Schritt 5

Befestigen Sie den Lenker (21) an der Lenkerstütze (6). Befestigen Sie dazu die kurzen Schrauben (51) und die Federscheiben (44) mit dem Sechskantschluss.

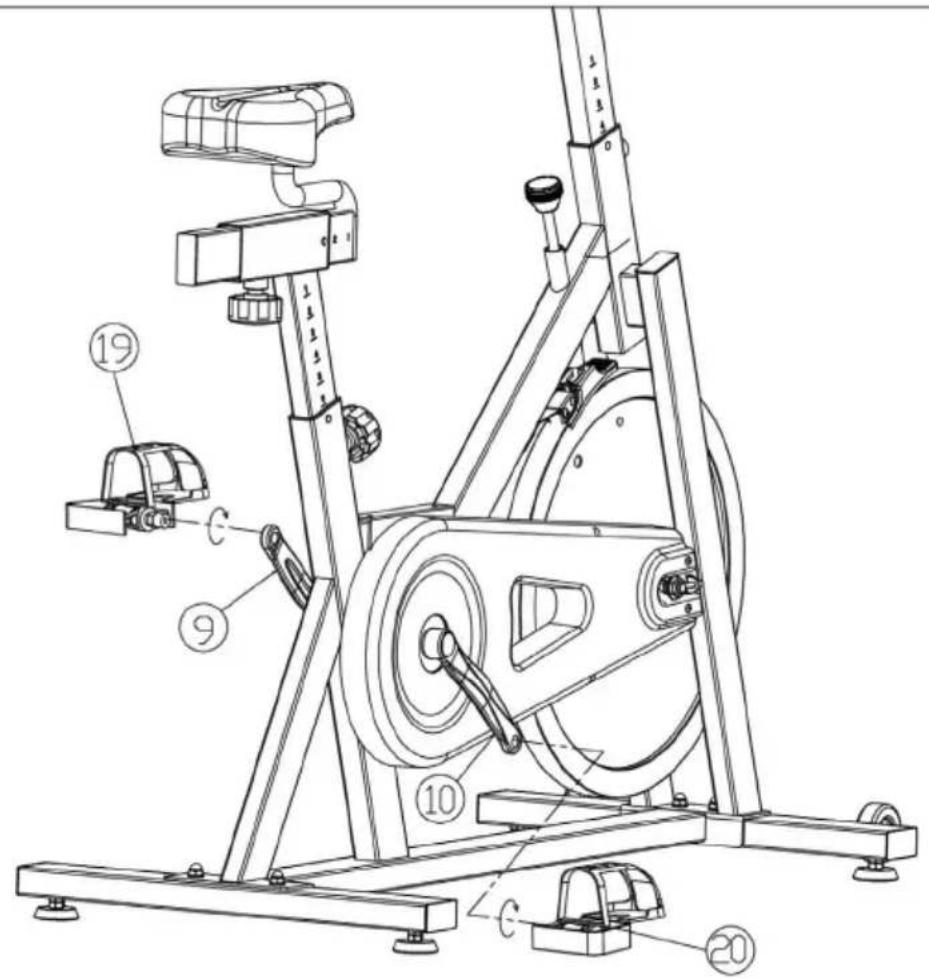

Schritt 6

Schrauben Sie das linke Pedal (19) auf die Kurbel (9) undziehen Sie es mit dem Spanner gegen den Uhrzeigersinn fest an. Schrauben Sie das rechte Pedal (20) auf die Kurbel (10) undziehen Sie es mit dem Spanner im Uhrzeigersinn fest an.

PFLEGE UND WARTUNG

• Die Sicherheit kann nur gewährleistet werden wenn Sie das Gerät und alle Teile regelmäß auf Schäden oder lose Teile untersuchen. Falls Sie Schäden entdecken, benutzen Sie das Rad nicht, bevor alle Schäden behoben wurden.
• Überprüfen regelmäßig Sie alle Teile, die mit Schrauben befestigt wurden. Sollten Schrauben lose sein, ziehen Sie sie nach.
• Fetten Sie die beweglichen Teile regelmäßig ein.
• Untersuchen Sie Teile, die zur Kontrolle des Gerät nötig sind (Bremsen, Pedale) weitere sorgfältig.
• Da das Gerät leicht rostet, achten Sie daraufuf, dass Schweiß und Wasser nicht mit Geräteilen in Verbindung kommt. Das betrifft vor allem die verchromten Teile. Die emaillierten Teile konnen mit einem feuchten Lappen gereinigt werden. Benutzen Sie keine Reinigungsmittel!
• Verstauen Sie das Gerät nach dem Gebrauch an einem trockenen Ort, zu dem Kinder keinen Zutritt haben.

HERSTELLER

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
