BEDIENUNGSANLEITUNG Aquaklar Waldbeck

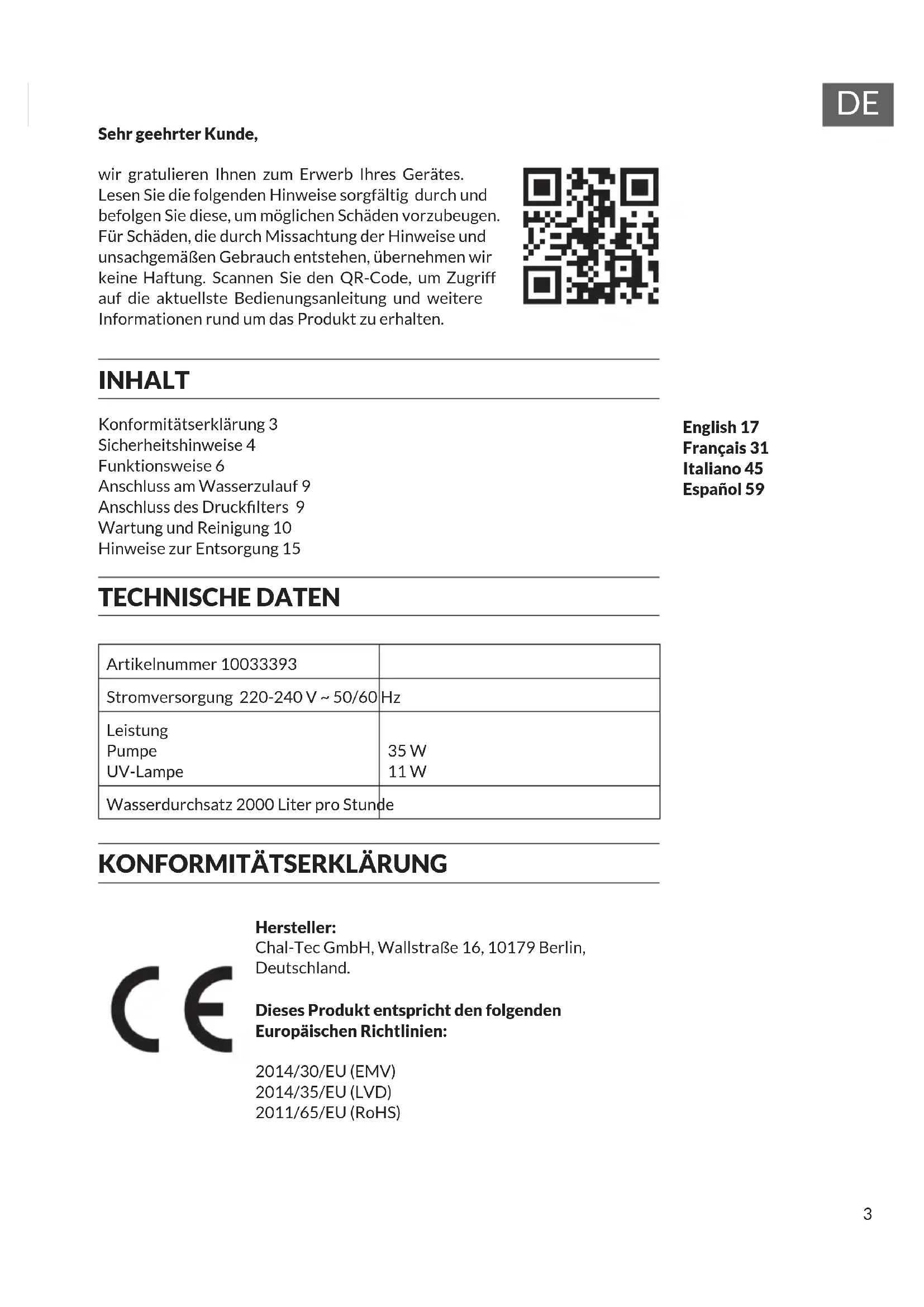

English 17 Français 31 Italiano 45 Español 59 Konformitätserklärung 3 Sicherheitshinweise 4 Funktionsweise 6 Anschluss am Wasserzulauf 9 Anschluss des Drucklters 9 Wartung und Reinigung 10 Hinweise zur Entsorgung 15 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. TECHNISCHE DATEN Artikelnummer 10033393 Stromversorgung 220-240 V ~ 50/60 Hz Leistung Pumpe UV-Lampe 35 W 11 W Wasserdurchsatz 2000 Liter pro Stunde

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/EU (RoHS) INHALT4

SICHERHEITSHINWEISE Der Drucklter mit integrierter UVC Lampe ist ein abgeschlossenes System für biologisches und mechanisches Filtern von Teichwasser mit einer Temperatur zwischen +4 ° und +35 ° C. Er wurde ausschließlich für den Haushaltsgebrauch konzipiert, um Teiche mit und ohne Fische zu reinigen.

• Gefährliche ultraviolette Strahlung. Die Strahlen der UVC-Lampe sind schädlich für Augen und Haut. Niemals die Lampe außerhalb des Gehäuses nutzen!

• Der Teichdrucklter sollte mindestens zwei Meter entfernt vom Teich aufgebaut werden, um zu verhindern, dass er hineinfallen kann.

• Der Filter sollte vor der UVC-Lampe eingeschaltet werden und die Lampe sollte niemals ohne durchießendes Wasser aktiv sein.

• Das Gerät nicht in Gebrauch nehmen, falls das Anschlusskabel, die UVC- Lampe oder das Gehäuse beschädigt zu sein scheinen.

• Das Gerät ebenfalls nicht in Gebrauch nehmen, solange sich Personen im Wasser aufhalten.

• Der eingebaute Temperaturfühler schaltet die UV-Lampe automatisch ab, sollte eine Überhitzung eintreten. Sie wird auch wieder angeschaltet nachdem die Temperatur wieder ein normales Level erreicht hat.

• Niemals das Gehäuse oder die Lampe öffnen, außer dies wird explizit in dieser Anleitung angegeben!

• Stellen Sie sicher, dass in Ihrer Leitung auch eine Sicherung mit max. 30mA eingebaut ist, die über einen Sicherheitsschalter verfügt (FI oder RCDI).

• Immer alle Stecker ziehen, bevor Sie Arbeiten an dem Filter ausführen.

• Zu Ihrer eigenen Sicherheit sollten Sie einen Elektriker zu Rate ziehen, wenn Sie sich bei dem Anschluss der elektrischen Teile nicht sicher sind.

• Niemals das Gerät in Wasser versenken.

• Niemals Anschlüsse, Adapter, Verlängerungen oder Verbindungskabel ohne Sicherung verwenden.

• Verbindungsteile trocken halten.

• Niemals das Gerät am Stromkabel ziehen oder tragen. Lassen Sie das Stromkabel nicht mit scharfen Gegenständen oder Hitze in Kontakt kommen.

• Platzieren Sie die Kabel so, dass sie nicht hinderlich im Weg liegen oder beschädigt werden können.

• Der Wasserdruck im Filter darf 0,2 bar nicht übersteigen.

• Den Filter ausschließlich mit Schläuchen betreiben, die für einen Druck von mind. 0,2 bar ausgelegt sind.

• Kontrollieren und reinigen Sie den Ablauf zum Teich hin in regelmäßigen Abständen.

• Er sollte immer frei von Ablagerungen sein, da es sonst zu einem Druckanstieg kommen könnte, was zu einem Leck und zu Leerlaufen des Teiches führen kann.

• Solange der Filter im „Filtermodus“ betrieben wird, müssen alle5

Verbindungen der Schläuche mit einer Verschlusskappe abgedichtet werden.

• Bevor Sie den Filter anschalten, müssen Sie sicherstellen, dass alle Verbindungen korrekt vorgenommen wurden und alle Anschlüsse dicht sind.

• Filtern Sie niemals andere Flüssigkeiten als Wasser.

• Sollte es zu Frost kommen, müssen Sie den Filter entfernen.

• Platzieren Sie den Filter so, dass er nicht direkter Sonneneinstrahlung ausgesetzt ist.6

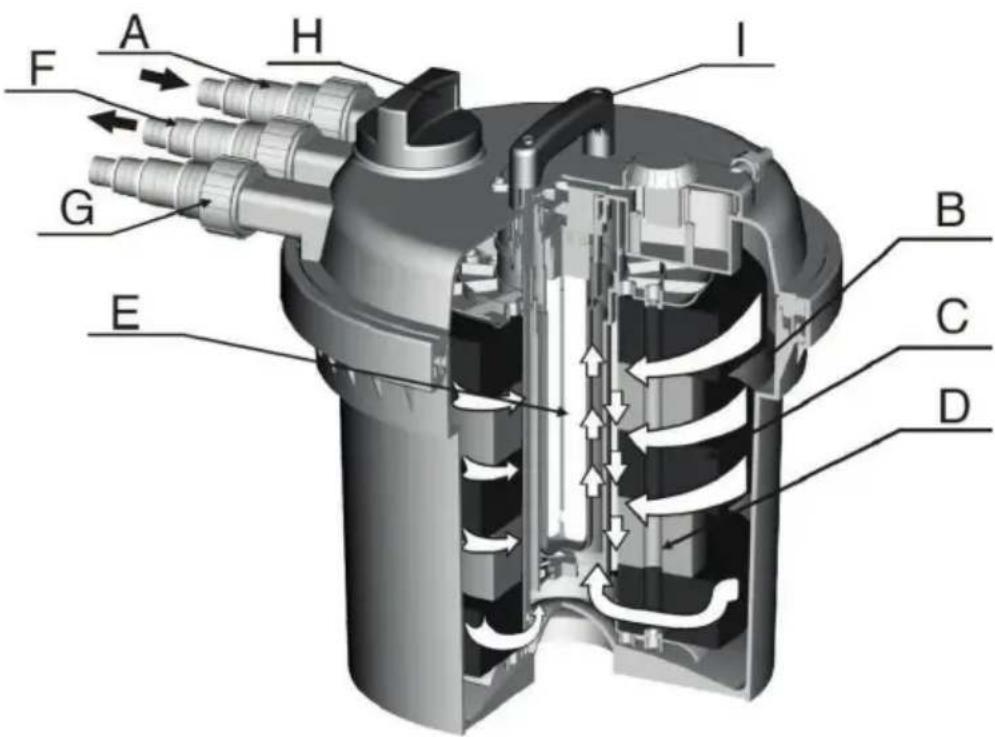

FUNKTIONSWEISE A Wassereinlauf Die Pumpe wird mit dem Wassereinlauf über einen Druckschlauch verbunden. B Verwirbelungssystem Biomasse wird durch Zentrifugalkräfte ausgefällt. C Mechanischer Filter Schmutzpartikel werden auf der Außenseite des Schwammes aufgenommen, bevor das Wasser die innere Kammer des Filters erreicht. D Biologische Wasserklärung Die Poren des Wasserschwammes haben eine große innere Oberäche, welche von Mikroorganismen besiedelt werden kann. Die beiden Schwämme variieren in Größe und Dichte. Dies erschafft Zonen in welchen das Wasser mit unterschiedlichen Geschwindigkeiten ießt. Zonen mit höherer Geschwindigkeit werden eher von Mikroorganismen besiedelt, welche Amonium in Nitrat umwandeln. Bereiche langsamerer Fließgeschwindigkeit unterstützen besonders das Wachstum von anaeroben Mikroorganismen, welche Nitrat zu Stickstoff reduzieren. E Vorklärung des Teichwassers Während das Wasser durchießt, wird es für einen Augenblick dem ultravioletten Licht der UV-C Lampe ausgesetzt. Dies vernichtet schädliche Bakterien, Keime und reduziert gleichzeitig das Algenwachstum.7

F Wasser Abgang mit Durchuss-Anzeige Am Abgang wird das geklärte Wasser zurück in den Teich geführt. G Reinigungsanschluss Hier kann zur Reinigung des Filters selbst ein Schlauch angeschlossen werden, über den der angesammelte Schmutz abgelassen werden kann, um damit z. B. ein Blumenbeet zu düngen oder ihn einfach zu entsorgen. H Funktionsschalter Der Funktionsschalter wird zum Umschalten zwischen dem normalen Wasserabgang und dem Reinigungsausgang verwendet. I Reinigung der Filterschwämme mit der Grifffunktion Die Filterschwämme können gereinigt werden, während der Filter durch hartes "Pumpen" durch Drücken des Reinigungsgriffs betrieben wird.Die folgenden Installationshinweise sind zu beachten. Druckabfall durch den Höhenunterschied Der Auswahltabelle liegt ein maximaler Höhenunterschied von Wasseroberäche zum höchsten Punkt des Filters von 1 m zu Grunde. Übersteigt der Höhenunterschied 1 Meter, müssen Sie eine entsprechend größere Pumpe in Ihrem System zum Einsatz bringen. Um Druckverlust zu vermeiden, stutzen Sie den Adapter auf die passende Größe. Vermeiden Sie unnötige Ecken und Druckstellen, die auch zu Druckverlust führen. Bei Schläuchen über 4 m verwenden Sie den Typ mit den oberen Werten der Scala. Um Druckabfall zu vermeiden, beschneiden Sie den den stufenförmigen Adapter bei jedem Schlauch an den richtigen Punkten. Schnitt Schnitt8

Zusammenbau und Anschluss des Drucklters Wählen Sie einen geeigneten Standort für den Drucklter. Bitte beachten Sie die folgenden Hinweise. Installieren Sie den Filter so, dass er vor Überutung geschützt ist. Sichern Sie Ihren Filter so, dass er nicht in den Teich fällt. Er sollte mindestens 2 m von der Kante des Teiches aufgestellt werden. Stellen Sie den Filter auf einen festen und ebenen Untergrund, z. B. auf eine Platte. Der Filter kann auch bis zur Stufe mit dem Filterkasten eingegraben werden. Achten Sie auf den ungehinderten Zugang zum Deckel, um Arbeiten am Filter, wie z. B. die Reinigung der Filterschwämme, durchführen zu können. Verbindungsschläuche. Entscheiden Sie anhand der Auswahltabelle, welchen Schlauchdurchmesser Sie benötigen. Betreiben Sie den Filter nur mit Druckschläuchen, die für einen Druck von 0,2 bar zugelassen sind, d. h. dem maximalen Druck der Pumpe. Wir empfehlen, den Schlauch mit heißem Wasser zu erwärmen, ihn auf den spiralig abgestuften Schlauchadapter zu schieben und mit einer Schlauchschelle zu sichern. Dadurch wird die Verbindung wasserdichter. Um Druckverluste zu vermeiden, schneiden Sie den spiralig abgestuften Schlauchadapter an der entsprechenden Stelle passend für jeden Schlauch ab.9

ANSCHLUSS AM WASSERZULAUF

Schieben Sie die Überwurfmutter auf den schwarzen spiralförmig abgestuften Schlauchadapter. Stecken Sie die Flachdichtung in die Überwurfmutter und schrauben Sie sie fest auf die Wasserzulaufdüse. Wir empfehlen, das gereinigte Wasser z. B. über einen kleinen Bachlauf umzuleiten, anstatt es direkt wieder in den Teich zurückzuführen. Dadurch wird das Wasser mit zusätzlichem Sauerstoff angereichert.

ANSCHLUSS DES DRUCKFILTERS

Bevor Sie Ihren neuen Teichlter in Betrieb nehmen, stellen Sie sicher, dass alle Kabel- und Schlauchverbindungen korrekt sitzen, sowie die Dichtungsringe nicht verkanten. Der Schalter muss auf „Filterfunktion“ geschaltet sein und Sie sollten unbedingt die nachfolgenden Anweisungen beachten. Pumpe einschalten.

1. Pumpe einschalten.

Achtung: Die UV-C Lampe darf nicht in Betrieb genommen werden, bevor die Pumpe Wasser fördert.

2. Prüfen, dass alle Verbindungen wasserdicht sind.

3. Schließen Sie den Filter an. Die Kontrollleuchte schimmert nun bläulich.

Bei der Erst- oder Neueinrichtung wird sich die volle Reinigungsleistung sich erst nach wenigen Wochen entfalten, nachdem sich die nötigen Mikroorganismen gebildet haben. Besonders schnell geht dies bei Umgebungstemperaturen über 10 °C. Wählen Sie einen geeigneten Standort für den Drucklter. Bitte beachten Sie die Installationsrichtlinien bezüglich der Klarwassergarantie sowie der die folgenden Richtlinien. Installieren Sie den Filter so, dass er vor Überutung geschützt ist. Sichern Sie Ihren Filter so, dass nicht in den Teich fällt. Es sollte mindestens 2 m vom Teich entfernt aufgestellt werden.10

WARTUNG UND REINIGUNG

Der Drucklter ist weitgehend wartungsfrei. Die Filterschwämme sollten jedoch regelmäßig gereinigt werden. Schwebstoffe und Schmutz lagern sich mit der Zeit in den Filterschwämmen ab. Diese Ablagerungen mindern die Wirksamkeit des Filters, daher sollten die Filterschwämme regelmäßig, etwa alle zwei Wochen, gereinigt werden. Die Filterschwämme müssen gereinigt werden, wenn trübes oder gar verschmutztes Wasser aus dem Wasserauslass zurück in den Teich ießt.

1. Drehen Sie die Verschlusskappe am Reinigungsanschluss oder am

Ablaufschlauch, der mit dem Reinigungsanschluss verbunden ist, ab. Es gibt einen kleinen Wasserdurchuss.

2. Den Funktionsschalter leicht nach oben ziehen und im Uhrzeigersinn

drehen, bis er in die Position "clean" einrastet.

3. Ziehen Sie den Reinigungsgriff fest und "pumpen" Sie mehrmals. Dadurch

werden die Filterschwämme zusammengedrückt und mechanisch gereinigt.

4. Drücken Sie den Reinigungsgriff nach unten bis zum Deckel.

5. Sobald nur sauberes Wasser durch den transparenten spiralförmig

abgestuften Schlauchadapter am Reinigungsanschluss zu sehen war, ziehen Sie den Funktionsschalter leicht nach oben und drehen Sie ihn gegen den Uhrzeigersinn, bis er in die Position "Filter" einrastet.

6. Schrauben Sie die Verschlusskappe mit der eingesetzten Flachdichtung

fest auf den Reinigungsanschluss oder den Ablaufschlauch, der an den Reinigungsanschluss angeschlossen ist.

7. Der Filter läuft nun wieder. Überprüfen Sie den Wasserdurchuss in den

Teich. Reinigung der Filterschwämme Wenn der Wasserdurchuss durch verschmutzte Filterschwämme zu gering ist und durch die Reinigung mit der Grifffunktion nicht verbessert werden kann, müssen die Filterschwämme gewaschen oder ausgetauscht werden. Bitte verwenden Sie keine chemischen Reinigungsmittel, um die Mikroorganismen in den Filterschwämmen nicht abzutöten.

1. Ziehen Sie den Netzstecker des Filters.

2. Schalten Sie die Pumpe aus und stellen Sie sicher, dass sie nicht

unbeabsichtigt eingeschaltet werden kann.

3. Entfernen Sie alle Schläuche, indem Sie die Überwurfmuttern

4. Entfernen Sie den Spannring. Öffnen Sie dazu den Spannring.

5. Heben Sie den Deckel mit dem Filterschwamm ab. Legen Sie den Deckel

umgedreht auf eine andere Oberseite. Die Filterschwämme liegen mit dem Filter auf. Die Platte zeigt nach oben.11

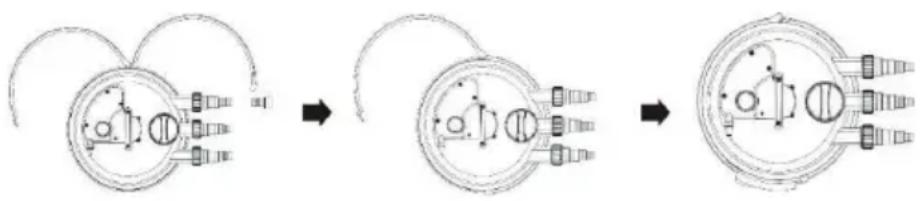

Verschleißmarkierung Die Filterschwämme sind vorgespannt. Die Filterschwämme können durch die mechanische Belastung und durch normale Alterung auseinander fallen. Dies kann zu einem Kurzschluss im Filter führen. Zur Überprüfung der Filterschwämme müssen diese übereinander auf der unteren Filterplatte ohne "Luftspalte" liegen, der Abstand zwischen Filterschwämmen und der Filterplatte muss kleiner als 1 cm sein.

6. Entfernen Sie die obere Filterplatte, indem Sie die beiden Schrauben

7. Ziehen Sie die Filterschwämme ab und reinigen Sie sie unter ießendem

Wasser. Wringen Sie die Filterschwämmen kräftig aus.

8. Ziehen Sie an der unteren Filterplatte.

9. Reinigen Sie den Filterkasten, den Deckel mit Gitterrohr, die beiden

Filterplatten und den Spannring durch Besprühen mit einem Wasserschlauch.

10. Heben Sie das Bypassventil leicht an und reinigen Sie den Einlasskamm

des Filters (siehe Abbildung!).

11. Reinigen Sie den Deckeldichtring und den Rand des Filterkastens.

12. Schieben Sie eine Filterplatte mit dem Bund nach oben auf das

Gitterrohr und die Reinigungsstäbe.

13. Die Filterschwämme werden vom Gehäusedeckel aufgedrückt,

beginnend mit einem großer Blaulterschwamm und immer im Wechsel mit einem kleinen Gelb. Filterschwamm. Die Reinigungsstäbe liegen in den beiden Öffnungen des großen Kammer der Filterschwämme.

14. Setzen Sie die Filterplatte mit dem Kragen nach unten, befestigen Sie die

Reinigungsstäbe bündig mit den beiden Schrauben an der Filterplatte.

15. Legen Sie die Deckeldichtung auf die Oberkante des Filterkastens und

lassen Sie den Dichtring nass werden, um eine einfache Montage zu ermöglichen.

16. Drücken Sie den Deckel mit der Filterschwämmeinheit auf den

17. Legen Sie den Spannring auf den Rand von Filterkasten und Deckel,

drücken Sie den Deckel nach unten und klicken Sie die Befestigung an. Drücken Sie die Sicherheitsverriegelung ein.

18. Befestigen Sie alle Schläuche mit Flachdichtungen oder

Strömungsschaufeln an dem entsprechenden Anschluss, indem Sie die Überwurfmuttern fest anziehen.12

19. Drucklter wieder einschalten

Das Quarzrohr reinigen

1. Den Netzstecker des Filters ausstecken.

2. Öffnen Sie den Deckel des Filters.

3. Obere Filterplatte und Filterschwämme entfernen.

4. Entfernen Sie den Behälter oben.

5. Reinigen Sie das Quarzrohr mit einem feuchten Tuch.

6. Stellen Sie alle Teile des Filters wie folgt auf.

7. Den Drucklter wieder in Betrieb nehmen.

UVC-Lampe ersetzen Die UV-Lampe muss nach 8.000 Betriebsstunden ausgewechselt werden, um sicherzustellen, dass der Filter weiterhin mit optimalem Wirkungsgrad arbeitet.

1. Die 8 Schrauben der Filterabdeckung und des Griffs lösen. Ziehen Sie die

Lampe aus dem Filterdeckel.

2. Ziehen Sie die UVC-Lampe heraus und ersetzen Sie die Lampe.

3. Setzen sie den UVC-Filter in den Deckel des Filters ein und befestigen sie

4. Starten Sie den Filter wieder.Fehler Mögliche Ursache Maßnahmen

Das Wasser wird nicht klar. Das Gerät wurde lange nicht verwendet. Die vollständige Wirksamkeit der biologische Reinigung wird erst nach einigen Wochen erreicht. Die Pumpenkapazität reicht nicht. Das Wasser ist sehr schmutzig. Passen Sie Sie die Pumpenkapazität neu an. Entfernen Sie die Algen und Blätter und machen Sie einen Wasserwechsel. Die Fische und deren Anzahl ist zu groß. Richtlinie: ca. 1 kg Fische pro 1000m

Wasser. Der Filterschwamm oder das Quarzrohr sind schmutzig. Nehmen Sie den UVC-Filter heraus. Reinigen Sie das Quarzrohr. UVC-Lampenanzeige brennt nicht. Der Netzstecker und der UVC- Filter sind nicht angeschlossen. Schließen den Netzstecker und den UVC-Filter an. Defekte UVC-Lampe. Tauschen Sie die UVC-Lampe aus. Fehlerhafte elektrische Verbindung. Überprüfen Sie die elektrischen Anschlüsse. Die UV-Glühlampe ist defekt. Wechseln Sie die UV-Lampe aus. Das Schutzrohr ist nicht eingesetzt. Tauschen Sie die UV-Lampe aus. Der UVC-Filter ist überhitzt. Nach einer Abkühlung setzt der UV-Filter wieder ein. Aus dem Teicheinlass kommt kein Wasser. Der Funktionsschalter steht auf „clean“. Stellen Sie den Funktinosschalter auf „lter“. Der Netzstecker der Pumpe ist nicht eingesteckt. Schließen Sie den Netzstecker an eine Stromversorgung an. Der Teicheinlass ist blockiert. Reinigen Sie den Teicheinlass.14
