BEDIENUNGSANLEITUNG TT92W Auna

English 19 Français 31 Español 43 Italiano 55 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: INHALTSVERZEICHNIS Technische Daten 4 Sicherheitshinweise 4 Geräteübersicht 6 Fernbedienung 8 Inbetriebnahme und Bedienung 9 Radio wiedergeben 9 Schallplatte 10 AUX-IN-Anschluss 10 Wiedergabe von MP3-Dateien von USB/SD-Anschluss 11 Wiedergabe 12 Line-Ausgang 13 Aufnahme 13 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 15 Hinweise zur Entsorgung 17 Konformitätserklärung 174

TECHNISCHE DATEN Artikelnummer 10008989 Stromversorgung 220-240 V ~ 50/60 Hz Hinweis: Zu diesem PLattenspieler können Sie unter der Artikelnummer 10008988 zusätzlich eine Ersatz-Nadel erwerben. Besuchen Sie dafür unsere Webseite: www.elektronik-star.de SICHERHEITSHINWEISE Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose oder trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.

• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.

• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Önungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen können, die zu einem Brand oder einem elektrischen Schlag führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.

• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie sich durch das Önen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal.

• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualizierten Fachbetrieb, wenn eine der folgenden Situationen eintritt: a) Wenn das Netzkabel oder der Stecker beschädigt ist. b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind. c) Wenn das Produkt Regen oder Wasser ausgesetzt war. d) Wenn das Produkt heruntergefallen oder beschädigt ist. e) Wenn das Produkt eine deutlich verringerte Leistung aufweist.5

• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.

• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verstärkern) auf. Besondere Hinweise

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Achten Sie darauf, dass Kinder und Babys nicht mit Plastiktüten oder anderen Verpackungsmaterialien spielen.

• Achten Sie darauf, dass der Netzstecker / Netzadapter immer leicht zugänglich bleibt, damit das Gerät im Notfall schnell von Stromnetz getrennt werden kann.

• Wenn Sie das Gerät nicht mehr benutzen, schalten Sie es aus und ziehen Sie den Stecker aus der Steckdose.6

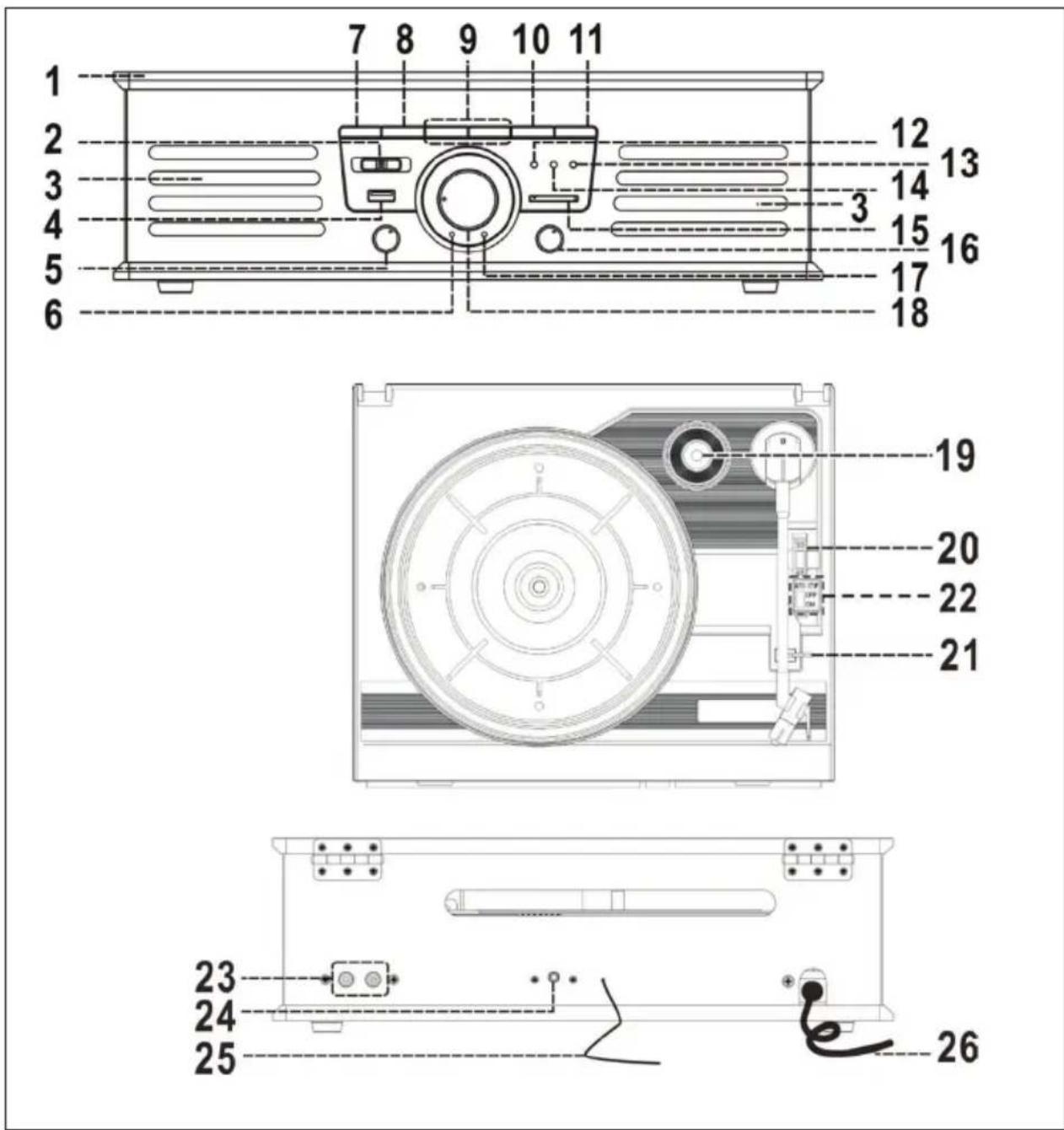

1 Staubschutz 14 Wiederhol-/Zufallsfunktion (LED Indikator) 2 Band/FM- Wahlschalter 15 SD/MMC-Anschluss 3 Lautsprecher 16 Ein/Standby/Lautstärke 4 USB-Anschluss 17 Ein/Aus (LED Indikator) 5 Funktionstaste 18 Frequenzregler 6 FM-Stereo (LED Indikator) 19 45 RPM Adapter 7 Wiederhol-/Zufallsfunktion 20 Geschwindigkeitsregler 8 Aufnahmetaste 21 Tonarm Sicherung 9 Titel vor/zurück 22 Auto Stop Schalter 10 Wiedergabe/Pause/Stop 23 Cinch-Audio-Ausgang 11 +10 Taste 24 3.5 mm AUX-IN-Anschluss 12 Aufnahme LED Indikator 25 FM-Antenne 13 Wiedergabe LED Indikator 26 Netzkabel8

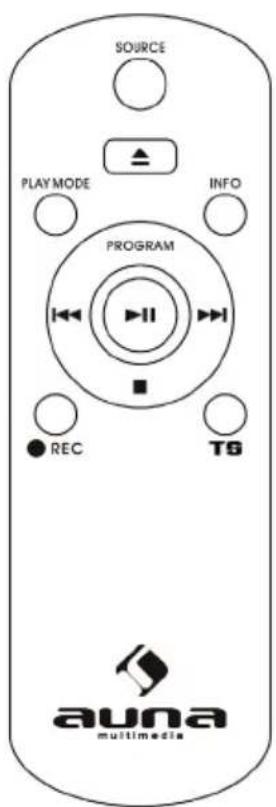

FERNBEDIENUNG Für den Betrieb benötigt die Fernbedienung 2 AAA-Batterien (nicht im Lieferumfang enthalten) Skip/Serch forward Skip/Search backward Titel vor Titel zurück Play/Pause Wiedergabe/Pause +10/-10 MP3: 10 Titel vor oder zurück Stop Anhalten REP/RAN Wiederholen/ Zufallswiedergabe Track Separation Titeltrennung REC Aufnahme DELETE Löschen9

INBETRIEBNAHME UND BEDIENUNG

• Packen Sie alle Teile aus und entfernen Sie die Verpackung.

• Schließen Sie das Gerät nicht an, bevor die Spannungsversorgung geprüft und sämtliche Kabel angeschlossen haben.

• Decken Sie keine Belüftungsönungen ab und vergewissern Sie sich, dass rund um das Gerät mehrere Zentimeter Platz zur Belüftung sind. Anschluss

• Stecken Sie den Stromstecker in eine geeignete Steckdose.

• Drehen Sie den Lautstärkeregler(26) auf bis die Betriebs-LED aueuchtet. RADIO WIEDERGEBEN 1 Schalten Sie das Gerät ein und wählen Sie mit Hilfe der Funktionstaste(5) die Position „Tuner“ aus. 2 Stellen Sie mithilfe des Frequenzreglers (18) den gewünschten Radiosender ein. 3 Mit Lautstärkeregler (16) können Sie die Lautstärke entsprechend Ihren Hörgewohnheiten anpassen. FM und FM-Stereo Empfang

• Stellen Sie den Band/FM-Wahlschalter (2) auf „FM“, um den Sender in Mono zu empfangen. Bei schwachen Sendersignalen wird der Mono- Modus empfohlen.

• Stellen Sie den Schalter(21) auf „FM ST“, um den Sender in Stereo empfangen.

• Wird ein Sender als Stereosignal empfangen, leuchtet der Indikator (6) auf. Hinweise für einen besseren Empfang: Im Gerät ist eine FM- Wurfantenne (19) integriert. Durch eine Positionsänderung der Antenne sowie des Geräts selbst kann der Empfang verbessert werden.10

SCHALLPLATTE Vor Gebrauch:

• Entfernen Sie alle Verpackungen und Klebebänder

• Klappen Sie die durchsichtige Kunststoabdeckung der Ton-Nadel nach oben und klappen Sie sie nach Gebrauch wieder nach unten.

• Entfernen Sie den schwarzen Kabelbinder und drücken Sie vorsichtig die Halteschelle, die den Tonarm sichert, nach oben und nach rechts. 1 Wählen Sie „Phono“ mit dem Schalter(5). 2 Stellen Sie die richtige Geschwindigkeit ein. 3 Legen Sie eine Schallplatte auf, verwenden Sie ggf. den 45 RPM Spindel - Adapter. 4 Heben Sie den Tonarm von der Tonarmablage und führen Sie ihn zum Schallplattenrand. 5 Die Schallplatte beginnt sich zu drehen. 6 Platzieren Sie den Tonarm auf der gewünschten Stelle auf der Schallplatte. 7 Regulieren Sie die Lautstärke. 8 Die Wiedergabe stoppt automatisch am Ende der Schallplatte. 9 Heben Sie den Tonarm vorsichtig von der Schallplatte und sichern Sie diesen auf der Tonarmablage. 10 Um die Wiedergabe manuell zu stoppen, heben Sie den Tonarm von der Schallplatte und legen Sie ihn auf der Tonarmablage ab. Auto-Stop Funktion Es gibt Schallplatten, bei denen die Wiedergabe gestoppt wird, bevor das letzte Lied abgespielt. Das liegt daran, dass die Auto-Stop-Zone außerhalb der voreingestellten Auto-Stop-Zone liegt. Falls die der Fall ist, schieben Sie den Auto-Stop-Regler auf der Rückseite des Gerätes auf „o“, der Tonarm gibt nun auch den Rest der Schallplatte wieder. Die Wiedergabe stoppt nun nicht mehr automatisch. Sie müssen nun zum Anhalten der Schallplatte den Tonarm von der Schallplatte nehmen. Nadel austauschen: Falls die Nadel ausgetauscht werden muss, können Sie eine Universal-Nadel für 45/33/78 RPM Schallplatten verwenden. AUX-IN-ANSCHLUSS Zum Anschluss von analogen Wiedergabegeräten. Über diese Buchse können Sie auch den Ton anderer Wiedergabegeräte wie MP3-Player, CD- Player usw. über die Lautsprecher hören. Wählen Sie mithilfe der (5) den “ PHONO/AUX ” Position aus und verbinden Sie die beiden Geräte mit einem entsprechenden Kabel. Hinweis: Stellen Sie die Lautstärke des externen Gerätes auf eine hörgerechte Lautstärke.11

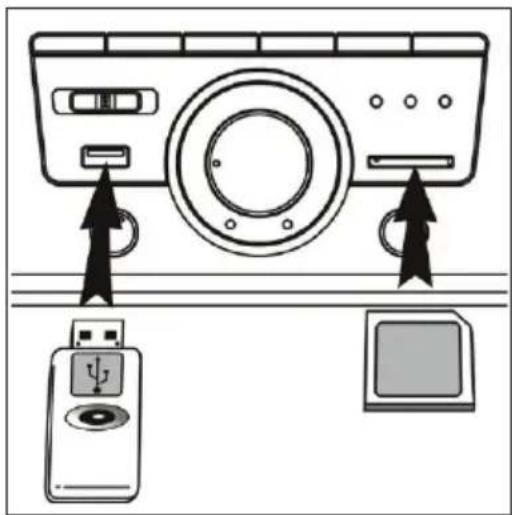

WIEDERGABE VON MP3-DATEIEN VON USB/SD- ANSCHLUSS 1 Stellen Sie den Wahlschalter(5) auf „USB“ oder „SD“. 2 Schließen einen USB/SD-Speichermedium an. Falls Sie versuchen das Speicher- medium falsch herum einzulegen, kann es zu Schäden am Gerät kommen. Prüfen Sie die richtige Ausrichtung vor dem Einsetzen. 3 Das Gerät beginnt automatisch mit dem Laden und zeigt die Anzahl den MP3-Dateien an. Hinweise

• Das Gerät kann über USB nur MP3-Dateien lesen.

• Sollten Sie einen MP3-Player mittels USB an das Gerät anschließen, wird er unter Umständen nicht als USB-Speicher erkannt. Dies ist keine Fehlfunktion.

• Der USB-Anschluss ist nicht für USB-Verlängerungen oder den direkten Anschluss an einen PC ausgelegt. Entfernen von USB / Speicherkarte Vor dem Entfernen müssen Sie da Gerät abschalten bzw. den Modus zu „PHONO“, oder „TUNER“ wechseln. Nun können Sie das Speichermedium entnehmen.12

• Damit die Wiedergabe unterbrochen wird drücken Sie die Taste (10) einmal, um mit der Wiedergabe fortzufahren drücken Sie die Taste erneut.

• Halten Sie die Taste länger gedrückt (2 Sek.) stoppen Sie die Wiedergabe, um die Wiedergabe zu starten müssen Sie die Taste einmal drücken. Überspringen/Suchmodus (Überspringen/Suche vor/Suche zurück)

• Drücken Sie während der Wiedergabe wechselt das Gerät zum nächsten Titel.

• Drücken Sie während der Wiedergabe wechselt das Gerät zum Anfang des Titels.

• Drücken Sie während der Wiedergabe die oben erwähnten Tasten zwei Mal wechselt das Gerät zum nächsten oder vorherigen Titel. Anforderungen an MP3-Titel:

• MP3-Bitrate: 32kbps ~ 256kbps. Sampling-Rate: 32kHz, 44.1kHz und 48 Hz dekodierbar

• Die Wiedergabeleistung variiert je nach Aufnahmequalität. Das Einlesen der MP3-CDs kann länger dauern als bei normalen CDs. Wiederholung/Intro/Zufallswiedergabe Drücken Sie „Repeat/Random“-Taste (7) vor oder während der Wiedergabe, um einen Titel, einen Ordner oder alle Titel in verschiedenen Modi wiederzugeben: (1) Wiederholung 1 > (2) Wiederholung 1 Ordner > (3) Wiederholung alle > (4) Zufallswiedergabe > (5) Aus. Wiedergabemodus LCD-Anzeige Wiederholung Titel rot blinkend Wiederholung alle rot leuchtend Zufallswiedergabe grün leuchtend Aus ------------------- Wiederholung: Sie können ununterbrochen einen Titel oder Ordner hören. Zufallswiedergabe: Sie können sich alle Titel in zufälliger Reihenfolge anhören.13

LINE-AUSGANG Sie können das Gerät über den Line-Ausgang (23) mit einer Stereoanlage verbinden. Verbinden Sie den Line- Ausgang mit dem AUX-Eingang der Stereoanlage: Verwenden Sie hierzu ein Cinchkabel (nicht im Lieferumfang enthalten. Hinweise:

• Die Tonwiedergabe über die integrierten Lautsprecher wird nicht unterbrochen, selbst dann nicht, wenn das Gerät mit einer HiFi-Anlage verbunden ist. Drehen Sie die Lautstärke auf ein Minimum.

• Das Gerät wechselt automatisch in den Standby-Modus, wenn länger als 15 min keine Musik wiedergegeben wird. AUFNAHME Das Gerät ist in der Lage Aufnahmen von der Schallplatte/AUX/Line-IN machen und im MP3 Format auf USB/SD abzuspeichern. Aufnahme von der Schallplatte 1 Stellen Sie den Schalter(5) auf „Phono/Aux“ und drücken Sie „REC“ (8). 2 Der Indikator (8) leuchtet auf. Das System ist bereit für die Aufnahme. 3 Starten Sie die Wiedergabe. 4 Um die Aufnahme zu stoppen, drücken Sie die Taste (8) erneut. Hinweis: Die Aufnahmegeschwindigkeit ist 1:1 zur Wiedergabegeschwindigkeit. Um die Aufnahme zu unterbrechen. Drücken Sie “REC”-Taste (8) und die Aufnahme pausiert. Um die Aufnahme fortzusetzen, drücken Sie erneut die Taste (8). AUX-IN Aufnahme 1 Verbinden Sie ein externes Gerät über AUX-IN-Anschluss (24). 2 Stellen Sie den Schalter(5) auf „Phono/Aux“ und drücken Sie „REC“ (8). 3 Der Indikator (8) leuchtet auf. Das System ist bereit für die Aufnahme. 4 Starten Sie die Wiedergabe. 5 Um die Aufnahme zu stoppen, drücken Sie die Taste (8) erneut. Titeltrennung (Fernbedienung) Während der Aufnahme können Sie die Titel durch Drücken der Taste „TS“ trennen. Es wird ein neuer Titel angelegt, der Indikator (12) leuchtet bei Erfolg einmal auf und die die Aufnahme wird fortgesetzt.14

Titel löschen Sie können den aktuell aktuellen Titel durch langes Drücken der „Delete“- Taste auf der Fernbedienung während der Wiedergabe löschen. Der LED Indikator (13) leuchtet einmal auf.15

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet, 1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und 2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.16

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take- e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen eizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.17

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp TT-92W der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/1000898919
