FN110013 - Ventilator Emerio - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Emerio
Modell	FN110013
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	44 W
Betriebsverbrauch	36,32 W
Standby-Verbrauch	0,00 W
Maximaler Luftstrom	40,19 m³/min
Servicewert	1,11 (m³/min)/W
Schallleistungspegel	50,30 dB(A)
Maximale Luftgeschwindigkeit	2,09 m/s
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Oszillation	Ja, Oszillationsknopf
Verstellbare Höhe	Ja, Teleskoprohr mit Klemme
Schutzgitter	Vorne und hinten, Clips und Schrauben
Kindersicherheit	Nutzung durch Kinder ab 8 Jahren unter Aufsicht
Reinigung	Netzstecker ziehen, mit einem feuchten Tuch reinigen, nicht eintauchen
Recycling	Entspricht WEEE, nicht im Hausmüll entsorgen
Ersatzteile	Gitter, Propeller, Muttern, Schrauben: zur Reinigung entfernbar
Garantie	Herstellergarantie, Kundendienst kontaktieren

Häufig gestellte Fragen - FN110013 Emerio

Wie baue ich den Ventilator zusammen?

Befolgen Sie die Schritte: Montieren Sie den Fuß, indem Sie die horizontale Welle auf die Basis schrauben, führen Sie das Höhenverstellrohr ein und ziehen Sie die Klemme fest, befestigen Sie das Hauptgehäuse, dann das hintere Schutzgitter, den Propeller (schrauben Sie die Mutter gegen den Uhrzeigersinn fest) und schließlich das vordere Gitter, indem Sie es einclipsen und festschrauben.

Wie schwenke ich den Ventilatorkopf?

Drücken Sie den Oszillationsknopf, um die Oszillation zu starten. Um sie zu stoppen, ziehen Sie den Knopf nach oben.

Wie reinige ich den Ventilator?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie ein feuchtes Tuch, um die Außenflächen zu reinigen. Für die Gitter und den Propeller können Sie diese demontieren und mit einer trockenen Bürste oder einem Staubsauger reinigen. Tauchen Sie das Gerät niemals ins Wasser.

Welche Geschwindigkeitsstufen sind verfügbar?

Das Gerät verfügt über 3 Stufen: niedrig (1), mittel (2) und hoch (3). Verwenden Sie die Drucktasten auf dem Bedienfeld. Drücken Sie jeweils nur eine Taste.

Ist der Ventilator laut?

Der Schallleistungspegel beträgt 50,30 dB(A), was einer moderaten Lautstärke entspricht, vergleichbar mit einem normalen Gespräch.

Wie hoch ist der Stromverbrauch im Standby?

Der Standby-Verbrauch beträgt 0,00 W, was bedeutet, dass er fast nichts verbraucht, wenn er ausgeschaltet, aber noch eingesteckt ist.

Kann ich den Ventilator ohne Schutzgitter verwenden?

Nein, die Verwendung ohne Gitter ist gefährlich und kann zu schweren Verletzungen führen. Stellen Sie sicher, dass die Gitter immer angebracht sind, bevor Sie das Gerät einschalten.

Ist dieser Ventilator für Kinder geeignet?

Das Gerät kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Kinder sollten nicht mit dem Gerät spielen, und die Reinigung sollte nicht von Kindern ohne Aufsicht durchgeführt werden.

Wie stelle ich die Höhe des Ventilators ein?

Ziehen Sie das Höhenverstellrohr nach oben oder unten und ziehen Sie dann die Klemme fest, um die gewünschte Höhe zu fixieren.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie, ob das Gerät richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Schalter auf einer Geschwindigkeitsstufe (1, 2 oder 3) steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG FN110013 Emerio

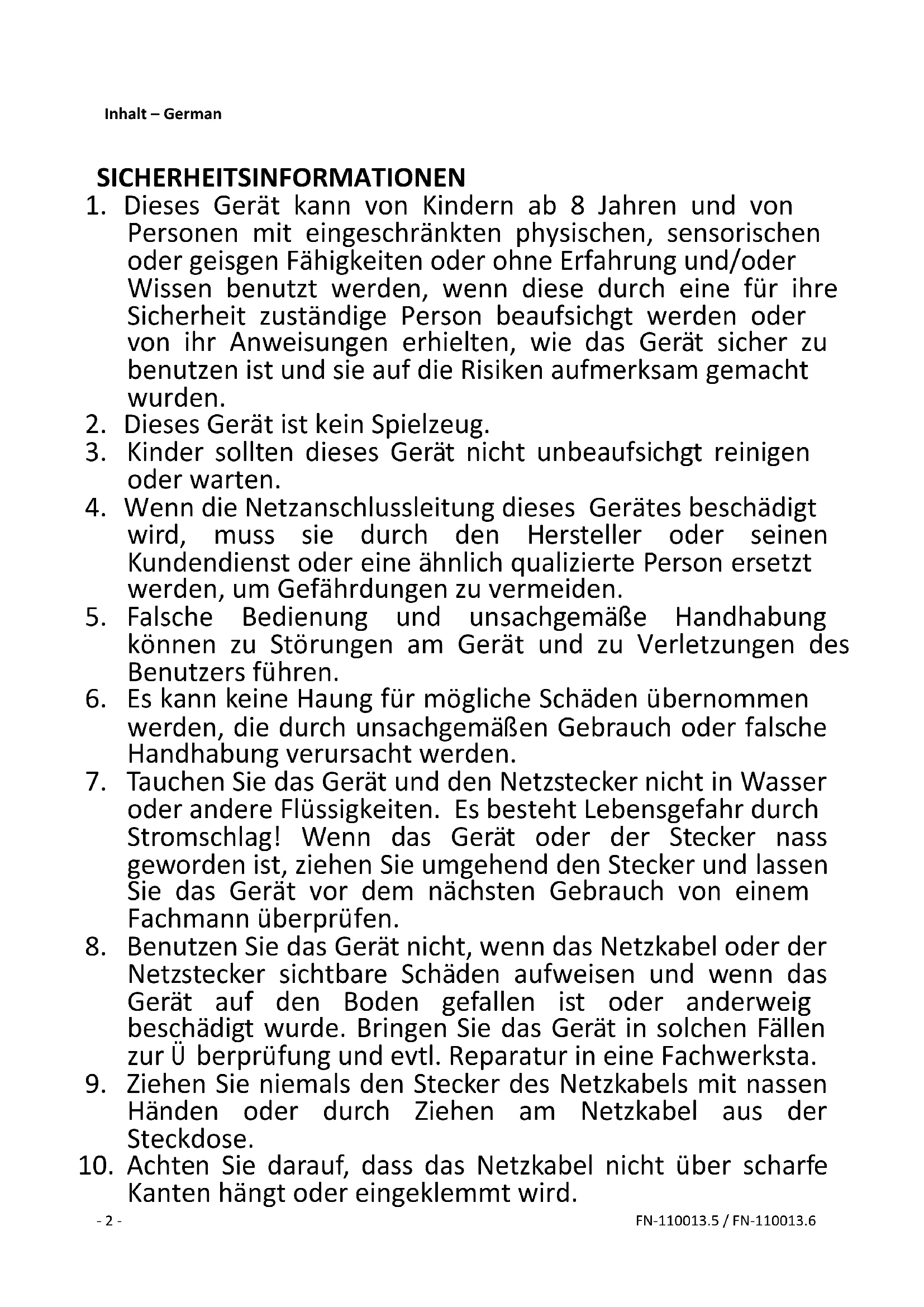

SICHERHEITSINFORMATIONEN

1. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geisgen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsicht werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden.
2. Dieses Gerät ist kein Spielzeug.
3. Kinder sollten dieses Gerät nicht unbeaufsicht reinigen oder warten.
4. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
5. Falsche Bedienung und unsachgemäße Handhabung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.
6. Es kann keine Haung für mögliche Schäden übernommen werden, die durch unsachgemäßen Gebrauch oder falsche Handhabung verursacht werden.
7. Tauchen Sie das Gerät und den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag! Wenn das Gerät oder der Stecker nass geworden ist, ziehen Sie umgehend den Stecker und lassen Sie das Gerät vor dem nächsten Gebrauch von einem Fachmann überprüfen.
8. Benutzen Sie das Gerät nicht, wenn das Netzkabel oder der Netzstecker sichtbare Schäden aufweisen und wenn das Gerät auf den Boden gefallen ist oder anderweig beschädigt wurde. Bringen Sie das Gerät in solchen Fällen zur Ü berprüfung und evtl. Reparatur in eine Fachwerksta.
9. Ziehen Sie niemals den Stecker des Netzkabels mit nassen Händen oder durch Ziehen am Netzkabel aus der Steckdose.

10. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt oder eingeklemmt wird.

11. Halten Sie das Gerät von Feuchgheit fern und schützen Sie es vor Spritzern.

12. Halten Sie das Gerät von heißen Objekten (z. B. Herdplaen) und oenen Flammen fern.
13. Bewahren Sie das Gerät und sein Netzkabel außerhalb des Zugris von Kindern unter 8 Jahren auf.
14. Stellen Sie das Gerät auf einen geraden, trockenen und hitzebeständigen Untergrund.
15. Lassen Sie das Gerät niemals unbeaufsicht, während es sich im Betrieb bendet.
16. Lagern oder verwenden Sie das Gerät nicht im Freien.
17. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern (in seiner Verpackung) auf.
18. Führen Sie niemals Finger oder andere Objekte durch die Schutzgier des Venlators während dieser sich im Betrieb bendet.
19. Benutzen Sie das Gerät niemals solange die Schutzgitter des Venlators nicht angebracht sind - dies kann zu schweren Verletzungen führen.
20. Das Gerät muss vor Gebrauch vollständig zusammengebaut sein.
21. Achten Sie auf lange Haare! Diese können sich aufgrund der Luturbulenzen im Venlator verfangen.
22. Richten Sie den Lustrom nicht für längere Zeit auf Personen.
23. Vergewissern Sie sich, dass der Venlator vom Stromnetz getrennt ist, bevor Sie das Schutzgier abnehmen!

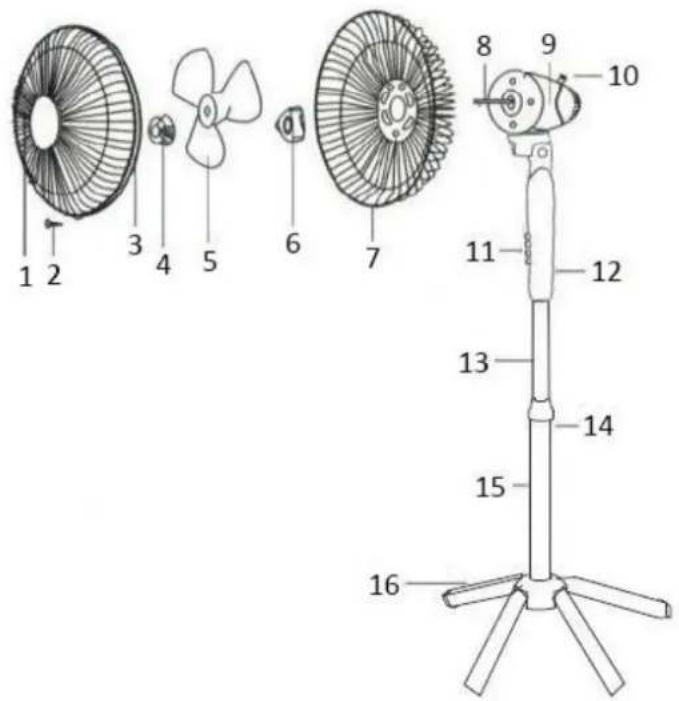

BEZEICHNUNG DER TEILE

1. Vorderes Schutzgier
2. Schutzgier-Klemmschraube
3. Schutzgierklemmen
4. Befesgungsschraube für Venlatorbla
5. Venlatorbla
6. Schutzgier-Befesgunsschraube
7. Hinteres Schutzgier
8. Motorscha
9. Hintere Schale
10. Knopf für Schwenkfunkon
11. Geschwindigkeitsschalter
12. Befesgungsschraube
13. Rohr zur Höheneinstellung
14. Befesgungsschraube
15. Standscha
16. Standsockel

** Bie moneren Sie das Gerät vor der Benutzung ordnungsgemäß in der folgenden Reihenfolge.

1. Montage des Sockels

• Stecken Sie die Stange in den Standfuß

• Verschrauben Sie den Standscha (15) mit dem Sockel (16).

1. Weitere Montage:

• Ziehen Sie das Rohr zur Höheneinstellung (13) aus und befesgen Sie es mit der Befesgungsschraube (14).
- Verbinden Sie den Venlatorkörper mit dem Rohr für die Höheneinstellung und befasgen Sie die Verbindung mit der Befesgungsschraube (12).

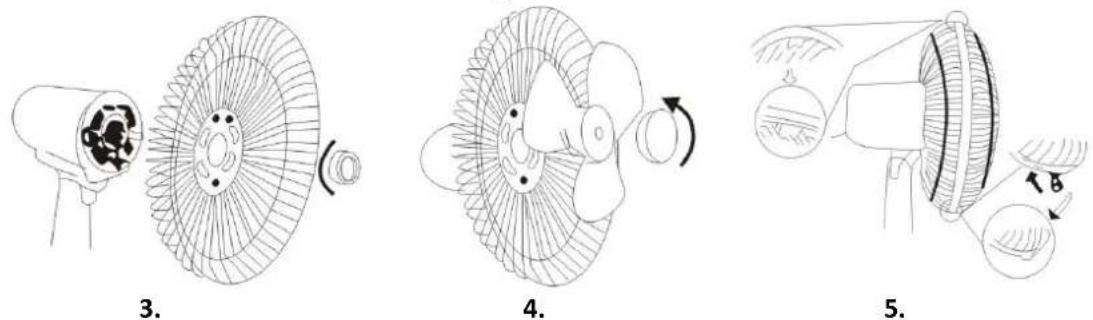

1. Montage des hinteren Schutzgiers

• Schrauben Sie die Schraube der Schutzabdeckung (6) gegen den Uhrzeigersinn fest.
• Befesgen Sie die hintere Schutzabdeckung (7) an den beiden Sen des vorderen Motorgehäuses.
• Schrauben Sie die Schraube der Schutzabdeckung im Uhrzeigersinn fest.

1. Anbringen des Venlatorblas

2. Stecken Sie den Lüerpropeller auf die Welle und stellen sicher, dass der Propeller richg auf den Clip an dem Scha passt.

3. Ziehen Sie die am Scha angebrachte Schraube fest. Bie beachten: Die Schraube für das Venlatorblatt muss gegen den Uhrzeigersinn gedreht werden.

4. Montage des vorderen Schutzgiers

5. Führen Sie den Haken des vorderen Schutzgiers in der Oberseite des hinteren Schutzgiers.

6. Setzen Sie das vordere Venlatorschutzgier auf das hintere Schutzgitter. Schließen Sie dann die Klemmen und schrauben Sie die Gier mit den dafür vorgesehenen Schrauben zusammen.

BETRIEBSANLEITUNG

1. Stecken Sie das Netzkabel in eine hierfür vorgesehene Steckdose.
2. Schwenkfunkon: Drücken Sie den Knopf für die Schwenkfunkon nach unten, wenn Sie möchten, dass der Venlatorkopf hin- und herschwenkt. Ziehen Sie den Knopf für die Schwenkfunkon nach oben, wenn Sie möchten, dass der Venlatorkopf stehen bleibt.
3. Der Venlator wird durch Drücken der Knöpfe auf dem Bedienfeld eingeschaltet: 0 = Aus; 1 = niedrige Geschwindigkeit; 2 = milere Geschwindigkeit; 3 = hohe Geschwindigkeit.

ACHTUNG: Drücken Sie immer nur einen Knopf für die Geschwindigkeitskontrolle auf einmal. Falls zwei oder mehr der Knöpfe gleichzeitig gedrückt werden, kann dies zu einer dauerhaen Beschädigung des Schaltgehäuses führen!

REINIGEN

1. Schalten Sie das Gerät vor der Pege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfälg. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Lueinlass- und Luauslassgier keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 2 2 0-240V \~ 50Hz

Leistungsaufnahme: 44W

Ö ko Konstrukonsanforderungen
Produknformaonsanforderungen
Maximaler Volumenstrom (F)	40.19 m^3/min
Lüeraufnahmeleistung(P)	36.32 W
Servicewert (SV)	1.11( m^3/min )/W
Bewertungsvorschri für Servicewert	IEC 60879: 1986EN 50564: 2011EN 60704-2-7: 1998EN 60704-1: 2010
Standby-Stromverbrauch ( P_SB )	0.00 W
Venlator Schallleistungspegel (LWA)	50.30 dB(A)
Maximale Lugeschwindigkeit (c)	2.09 Meter/Sek
Kontaktdetails für weitere Informaonen	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Wiederverwertung

Dieses Symbol zeigt an, dass das Produkt in der gesamten 2012/19/EU nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhalge Wiederverwertung von Ressourcen zu fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bie die

Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.
