KASUTUSJUHEND FN110013 Emerio

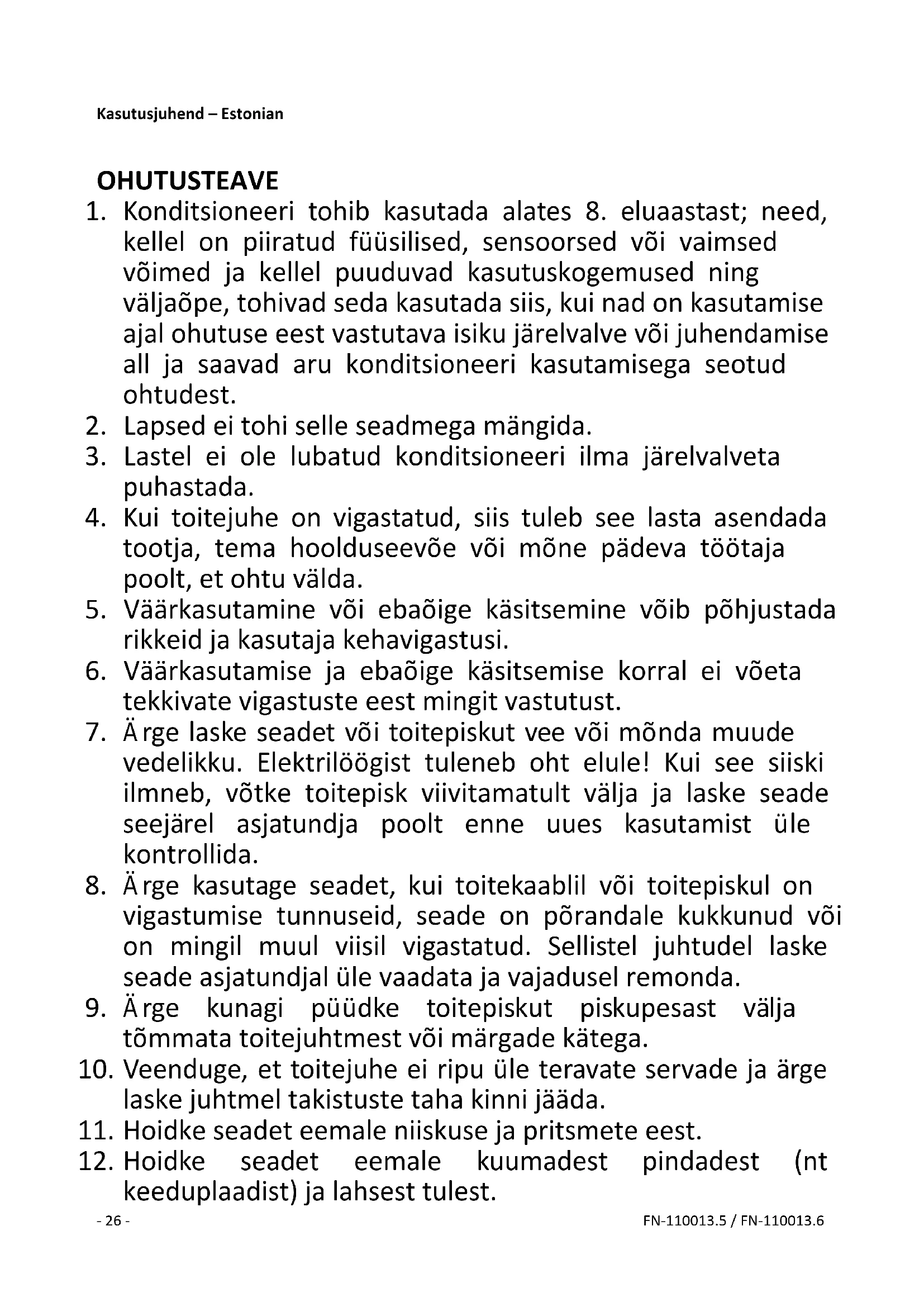

1. Konditsioneeri tohib kasutada alates 8. eluaastast; need, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed ja kellel puuduvad kasutuskogemused ning väljaõpe, tohivad seda kasutada siis, kui nad on kasutamise ajal ohutuse eest vastutava isiku järelvalve või juhendamise all ja saavad aru konditsioneeri kasutamisega seotud ohtudest.
2. Lapsed ei tohi selle seadmega mängida.
3. Lastel ei ole lubatud konditsioneeri ilma järelvalveta puhastada.
4. Kui toitejuhe on vigastatud, siis tuleb see lasta asendada tootja, tema hoolduseevõe või mõne pädeva töötaja poolt, et ohtu välda.
5. Väärkasutamine või ebaõige käsitsemine võib põhjustada rikkeid ja kasutaja kehavigastusi.
6. Väärkasutamise ja ebaõige käsitsemise korral ei võeta tekkivate vigastuste eest mingit vastutust.
7. Ärge laske seadet või toitepiskut vee või mõnda muude vedelikku. Elektrilöögist tuleneb oht elule! Kui see siiski ilmneb, võtke toitepisk viivitamatult välja ja laske seade seejärel asjatundja poolt enne uues kasutamist üle kontrollida.
8. Ärge kasutage seadet, kui toitekaablil või toitepiskul on vigastumise tunnuseid, seade on põrandale kukkunud või on mingil muul viisil vigastatud. Sellistel juhtudel laske seade asjatundjal üle vaadata ja vajadusel remonda.
9. Ärge kunagi püüdke toitepiskut piskupesast välja tömmata toitejuhtmest või märgade kätega.
10. Veenduge, et toitejuhe ei ripu üle teravate servade ja ärge laske juhtmel takistuste taha kinni jääda.
11. Hoidke seadet eemale niiskuse ja pritsmete eest.

12. Hoidke seadet eemale kuumadest pindadest (nt keeduplaadist) ja lahsest tulest.

13. Hoidke konditsioneer ja toitejuhe käesaamatuna alla 8-aastaste laste eest.

14. Kasutage seadet tasasel, kuival ja kuumuskindlal pinnal.
15. Ärge jätke töötavat seadet kunagi järelvalveta.
16. Ärge hoidke ega kasutage seadet vabas öhus.
17. Hoidke seadet kuivas ja lastele käesaamatus kohas (pakendis).
18. Ärge pange oma sörmi ega muid esemeid läbi vöre (läbi venlaatori kaitsekae) siis, kui venlaator töötab.
19. Ärge kasutage seadet ilma, et võre (venlaatori kaitsekate) on omal kohal, sest see võib põhjustada raske kehavigastuse.
20. Enne kasutama hakkamist peab seade olema täielikult kokku pandud.
21. Olge eevaatlik oma pikkade juustega! Venlaator võib need õhukeerisega sisse tõmmata.
22. Ärge suunake öhuvoogu inimestele pika aja jooksul.
23. Enne kaitse eemaldamist veenduge, et venlaator on välja lülitatud.

OSADE KIRJELDUS

1. Eesmine kaitsekate

2. Kaitsekae klõpsude kruvi

3. Kaitsekae klöpsud

4. Tiiviku kinnitusmuer

5. Tiivik

6. Võre kinnitusmuer

7. Tagumine kaitsekate

8. Mootorivöll

9. Tagakorpus

10. Võnkumisnupp

11. Kiiruse reguleernupp

12. Kinnituskruvi

13. Kõrguse reguleertoru

14. Kinnitusmuhv

15. Tugitoru

16. Tugialus

KOOSTAMISJUHISED

** Tehke koostamine täpselt allpool esitatud järjekorras.

1. Tugialuse kokkupanek

• Paigaldage tugitoru tugialusele.

• Kruvige tugitoru (15) tugialusele (16).

1. Toe löplik koostamine

- Tõmmake kõrguse reguleertoru (13) välja ja pingutage kinnitusmuhv (14).

- Ü hendage venlaatori korpus ja reguleertoru kokku kinnituskruviga (12) ja keerake see kinni.

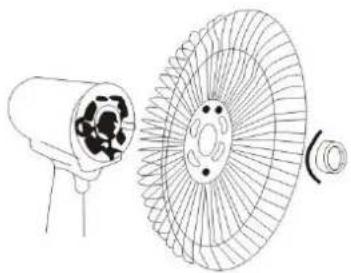

1. Tagumise kaitsekae kokkupanek

- Keerake võre kinnitusmuer (6) lah vastupäeva pöörates.

- Pange tagumine kaitsekate (7) mootori esikorpuse kahele hyle.

- Keerake võre kinnitusmuer tugevas kinni päripäeva pöörates.

1. Venlaatori iviku kokkupanek

- Pange venlaatori ivik völlile, jälgige sealjuures, et ivik öiges völli ksaatorile asetuks.

- Keerake iviku muer völlile kinni. Märkus. Tiiviku mutrit tuleb kinnitamiseks keerata vastupäeva.

1. Eesmise võre kokkupanek

- Seadke esivõre konks tagavõre ülaossa.

- Kinnitage esivõre tagavõrele ja sulgege klõpsud ja kinnitage kasutades kompleks olevaid kruvisid.

1. Pange toitejuhtme pisk sobivasse piskupessa.
2. Võnkumine: venlaatoripea kallutamiseks suruge alla kallutusnupp. Venlaatoripea võnkumise lõpetamiseks suruge võnkumisnupp alla.
3. Venlaatori saab sisse lülitada juhtpaneeli surunuppudega, st. 0 = Väljas, 1 = Madal kiirus, 2 = Keskmine kiirus, 3 = Suur kiirus.

ETTEVAATUST! Samaaegselt võib sisse vajutada vaid ühe kiirusenupu. Kui kaks või rohkem nuppu samaaegselt sisse vajutada, siis võib lüli korpus parandamatult vigastada saada.

PUHASTAMINE

1. Enne venlaatori hooldamist ja pärast kasutushooaja löpetamist lülitage seade välja ja tömmake toitejuhe piskupesast välja.
2. Ärge laske seadet vee (lühiühenduse oht). Seadme puhastamiseks tolmust pühkige see niiske lapiga puhtaks ja kuivatage seejärel hoolikalt. Esmalt võtke pisk piskupesast välja.
3. Hoolitsege selle eest, et tolm ei ladestu õhu sissepääsu ja väljapääsu võredele ja puhastage neid periodiliselt kuiva harja või tolmuimejaga.

TEHNILISED ANDMED

Tööpinge : 220-240V \~ 50Hz

Võimsustarve: 44W

Keskkonnahoidliku tootearenduse nõuded
Toote teabenõuded
Maksimaalne venlaatori õhuhulk (F)	40.19 m^3/min
Venlaatori väljundvõimsus (P)	36.32 W
Tõhususväärtus (SV)	1.11( m^3/min )/W
Tõhususväärtuse möõtmise standard	IEC 60879: 1986EN 50564: 2011EN 60704-2-7: 1998EN 60704-1: 2010
Võimsustarbimine ooterežiimil ( P_SB )	0.00 W
Venlaatori helivõimsuse tase ( L_WA )	50.30 dB(A)
Maksimaalne õhukiirus (c)	2.09 m/s
Kontaktandmed lisateabe hankimiseks	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Taaskasutus

Kõrvalolev markeering osutab, et seda seadet ei tohi vastavalt EL direkivile 2012/19/EU pärast kasutusest kõrvaldamist käidelda koos olmeprügiga. Hoolimatust jäätmekäitlusest ngitud võimaliku kahju välmiseks loodusele või inimeste tervisele peab jäätmekäitlus edendama jätkusuutlikku materiaalsete ressursside taaskasutust. Palun andke oma kasutusest kõrvaldatud

seade üle kohalikule jäätmete tagastuse ja kogumise süsteemi ettevõele või edasimüüjale, kellelt seadme ostsite. Nad võtavad selle vastu keskkonnale ohutuks ümbertöötlemiseks.
