FN110013 - вентилятор Emerio - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FN110013 Emerio

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

ИНСТРУКЦИИ ЗА МОНТАЖ

ИНСТРУКЦИИ ЗА УПОТРЕБА

Работно напрежение: 220-240V \~ 50Hz

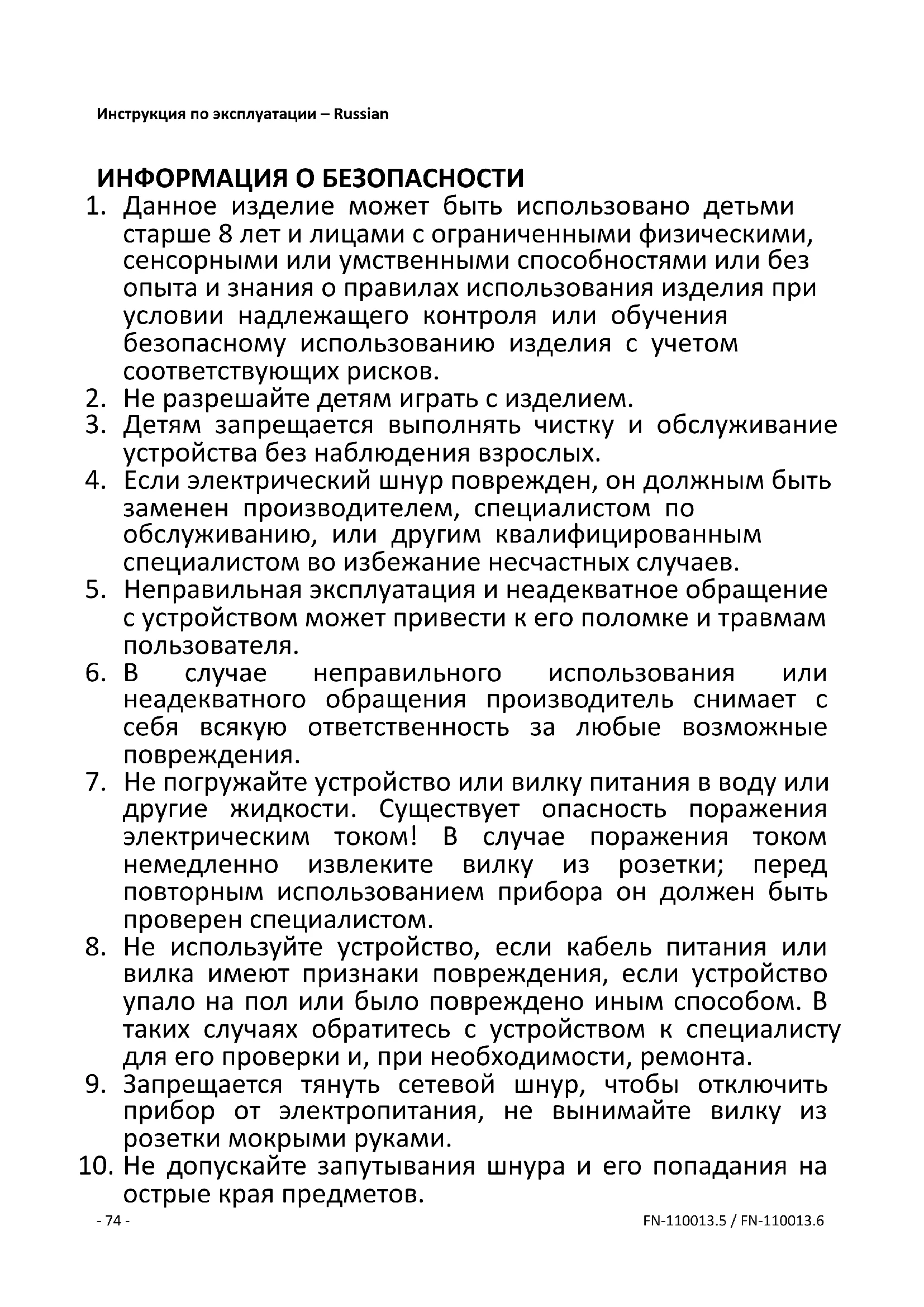

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

1. Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков.
2. Не разрешайте детям играть с изделием.
3. Детям запрещается выполнять чистку и обслуживание устройства без наблюдения взрослых.
4. Если электрический шнур поврежден, он должным быть заменен производителем, специалистом по обслуживанию, или другим квалифицированным специалистом во избежание несчастных случаев.
5. Неправильная эксплуатация и неадекватное обращение с устройством может привести к его поломке и травмам пользователя.
6. В случае неправильного использования или неадекватного обращения производитель снимает с себя всякую ответственность за любые возможные повреждения.
7. Не погружайте устройство или вилку питания в воду или другие жидкости. Существует опасность поражения электрическим током! В случае поражения током немедленно извлеките вилку из розетки; перед повторным использованием прибора он должен быть проверен специалистом.
8. Не используйте устройство, если кабель питания или вилка имеют признаки повреждения, если устройство упало на пол или было повреждено иным способом. В таких случаях обратитесь с устройством к специалисту для его проверки и, при необходимости, ремонта.
9. Запрещается тянуть сетевой шнур, чтобы отключить прибор от электропитания, не вынимайте вилку из розетки мокрыми руками.

10. Не допускайте запутывания шнура и его попадания на острые края предметов.

11. Не пользуйтесь прибором при высокой влажности, не допускайте попадания на него жидкости.

12. Держите прибор вдали от источников тепла (например, обогревателей) и открытого огня.
13. Держите устройство и его шнур питания вдали от детей младше 8 лет.
14. Используйте устройство на плоской, сухой и жаропрочной поверхности.
15. Не оставляйте работающий прибор без присмотра.
16. Прибор должен храниться и использоваться только в помещении.
17. Храните прибор в сухом и недоступном для детей месте (в упаковке).
18. Избегайте контакта с движущимися частями устройства. Следите за тем, чтобы посторонние предметы не попадали за защитную решетку работающего вентилятора.
19. Запрещается пользоваться прибором без установленных защитных решеток, так как это может привести к серьезной травме.
20. Прибор должен быть полностью собран перед началом эксплуатации.
21. Будьте осторожны, если у вас длинные волосы! Они могут оказаться затянутыми внутрь вентилятора.
22. Не рекомендуется направлять поток воздуха на людей в течение долгого времени.
23. Перед снятием защитных решеток убедитесь в том, что вентилятор отключен от сети электропитания.

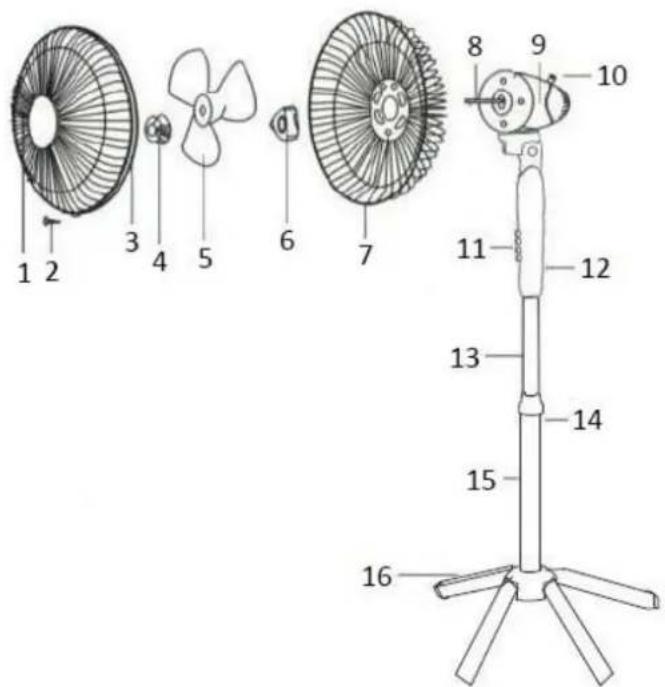

ОПИСАНИЕ ДЕТАЛЕЙ

1. Передняя решетка
2. Винт для замыкающих защелок
3. Рамка решетки
4. Гайка крепления крыльчатки
5. Крыльчатка
6. Обойма крепления решетки
7. Задняя решетка
8. Вал мотора
9. Кожух мотора
10. Кнопка управления поворотом
11. Переключатель скоростей
12. Обойма крепления
13. Трубка регулировки высоты
14. Крепление
15. Стержень стойки
16. Основание стойки

ИНСТРУКЦИЯ ПО СБОРКЕ

Перед использованием вентилятор необходимо собрать, в точности следуя нижеследующим инструкциям.

1. Сборка стойки

2. Поставьте стойку на основание.
   • Вкрутите стержень стойки (15) в основание конструкции (16).

3. Сборка основной конструкции

4. Вытяните трубку регулировки высоты (13) и затяните крепление (14).

5. Соедините основную часть конструкции вентилятора и трубку регулировки высоты при помощи обоймы крепления (12) и затем закрепите их.

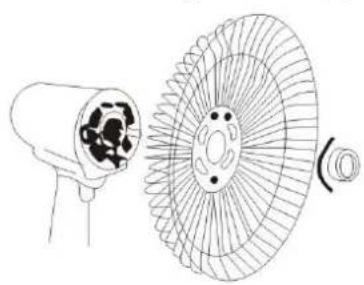

6. Сборка задней решетки

7. Отвинтите предохранительный крепежный винт (6) против часовой стрелки.

8. Закрепите заднюю защитную решетку (7) на двух опорах передней части корпуса мотора.

9. Крепко привинтите предохранительный крепежный винт по часовой стрелке.

10. Сборка крыльчатки вентилятора

11. Вставьте лопасть вентилятора в приводной шток, убедившись, что она правильно вошла в зажимы привода.

12. Затяните гайку крепления крыльчатки на вале. Примечание: гайка крепления крыльчатки затягивается против часовой стрелки.

13. Сборка передней решетки

14. Поместите крючок передней решетки на верхнюю часть задней решетки.

15. Установите переднюю решетку, затем закройте замыкающие защелки и, используя подходящий винт, обеспечьте надежное соединение решеток.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. Включите шнур питания в розетку.
2. Управление поворотом: для функционирования с поворотом нажмите кнопку управления поворотом. Для отключения функции поворота повторно нажмите данную кнопку.
3. Управление вентилятором осуществляется с помощью кнопок на панели управления, т.е. 0 – Выкл, 1 – низкая скорость, 2 – средняя скорость 3 – высокая скорость.

ВНИМАНИЕ: Не допускайте одновременного нажатия нескольких кнопок выбора скорости. Если нажать одновременно две или более кнопок, может произойти необратимое повреждение переключателя.

ОЧИСТКА

1. Перед проведением обслуживания вентилятора и после каждого использования выключите прибор и отключите его от сети электропитания.
2. Никогда не погружайте прибор в воду (возможно короткое замыкание). Для очистки прибора просто протрите его влажной тряпкой и затем тщательно высушите. Предварительно всегда вытаскивайте вилку шнура питания из розетки.
3. Следите за тем, чтобы не накапливалась пыль на входной и выходной решетках, регулярно очищайте их с помощью сухой щетки или пылесоса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочее напряжение: 220-240V \~ 50Hz

Потребляемая мощность: 44W

Требования экодизайна
Требования к информации об изделии
Максимальный расход потока воздуха в вентиляторе (F)	40.19 m^3/min
Входная мощность вентилятора (P)	36.32 W
Эксплуатационная значимость (SV)	1.11( m^3/min )/W
змерительный эталон для эксплуатационной значимости	IEC 60879: 1986EN 50564: 2011EN 60704-2-7: 1998EN 60704-1: 2010
Потребление мощности в ждущем режиме(PSB)	0.00 W
Уровень звуковой мощности вентилятора (LWA)	50.30 dB(A)
Максимальная скорость воздушного потока (с)	2.09 метр/сек.
Контактные данные для получения более подробной информации	BAHAG AGGutenbergstr. 2168167 MannheimGermany

Повторная переработка

Данная маркировка указывает на то, что изделие не должно утилизироваться вместе с остальными бытовыми отходами согласно положениям 2012/19/EU. Для предотвращения возможного причинения вреда окружающей среде или здоровью человека от неконтролируемой утилизации отходов подвергните его обязательной рециркуляции для

поддержания рационального повторного использования материальных ресурсов. Для утилизации вашего использованного устройства используйте системы рециркуляции и сбора или обратитесь в розничный магазин, в котором было приобретено данное изделие. Там могут принять данное изделие для проведения безопасной для окружающей среды рециркуляции и утилизации.

SIGURNOSNE INFORMACIJE

1. Ovaj uređaj smeju da koriste i deca od 8 godina i starija, kao i lica sa umanjenim zičkim, čulnim ili mentalnim sposobnosma, odnosno sa nedovoljno iskustva i znanja, ako su pod nadzorom, odnosno ako se upute u bezbedne načine korišćenja uređaja i ako su svesni opasnos koje postoje.
2. Deca se ne smeju igra ovim uređajem.
3. Čišćenje i korisničko održavanje ne treba da vrše deca bez nadzora.
4. Ako je napojni kabl oštećen, mora bi zamenjen od strane proizvođača, njegovog servisnog agenta ili sličnog kvalikovanog lica da bi se izbegla opasnost.
5. Nepravilan rad i nepravilno rukovanje može da dovede do grešaka na uređaju i povreda korisnika.
6. U slučaju nepravilnog korišćenja ili nepravilnog rukovanja, ne može se pruži garancija za bilo koju štetu koja nastane.
7. Ne stavljajte uređaj ili ukač u vodu ili druge tekućine. Postoji opasnost za život zbog električnog udara! U slučaju da se to desi, odmah izvucite ukač i onda dozvolite da se pregleda od strane stručnjaka prije ponovnog korišćenja.
8. Ne radite sa uređajem ako kabal ili ukač pokaže znakove štete, ako je uređaj ispao na pod ili je na neki drugi način oštećen. U takvim slučajevima dajte uređaj stručnjaku na pregled i popravku, ako je potrebno.
9. Nikada ne vucite za kabl da biste iskopčali uređaj iz učnice ni to radite mokrim rukama.
10. Obezbedite da strujni kabel ne prelazi preko oštrih ivica niti da se može zape na njega.
11. Uređaj treba čuva od vlage i zaš ga od prskanja tekućinom.
12. Čuvajte uređaj dalje od vrućih predmeta (na primer ringli) i otvorenog plamena.
13. Čuvajte uređaj i njegov kabl izvan dohvata dece ispod 8

godina.

1. Uređaj koriste na površini koja je ravna, suva i otporna na toplotu.

2. Nikada ne ostavljajte uređaj da radi bez nečijeg prisustva.

3. Ne čuvajte ni koriste uređaj na otvorenom prostoru.

4. Čuvajte uređaj u suvom prostoru, bez pristupa dece (u originalnom pakovanju).

5. Nikada ne proturajte prste ni bilo kakve druge predmete kroz rešetke (štnike venlatora) kada venlator radi.

6. Nikada ne koriste uređaj bez zaštnih rešetki (štnika venlatora), jer može doći do ozbiljnih telesnih povreda.

7. Uređaj se mora u celos sastavi pre upotrebe.

8. Pazite na dugu kosu! Nju može zahva venlator zbog turbulencije.

9. Ne usmeravajte zračnu struju prema ljudima za duže vreme.

10. Proverite da li je venlator isključen iz struje prije skidanja štnika.

OPIS DELOVA
