BEDIENUNGSANLEITUNG Oakland DAB Auna

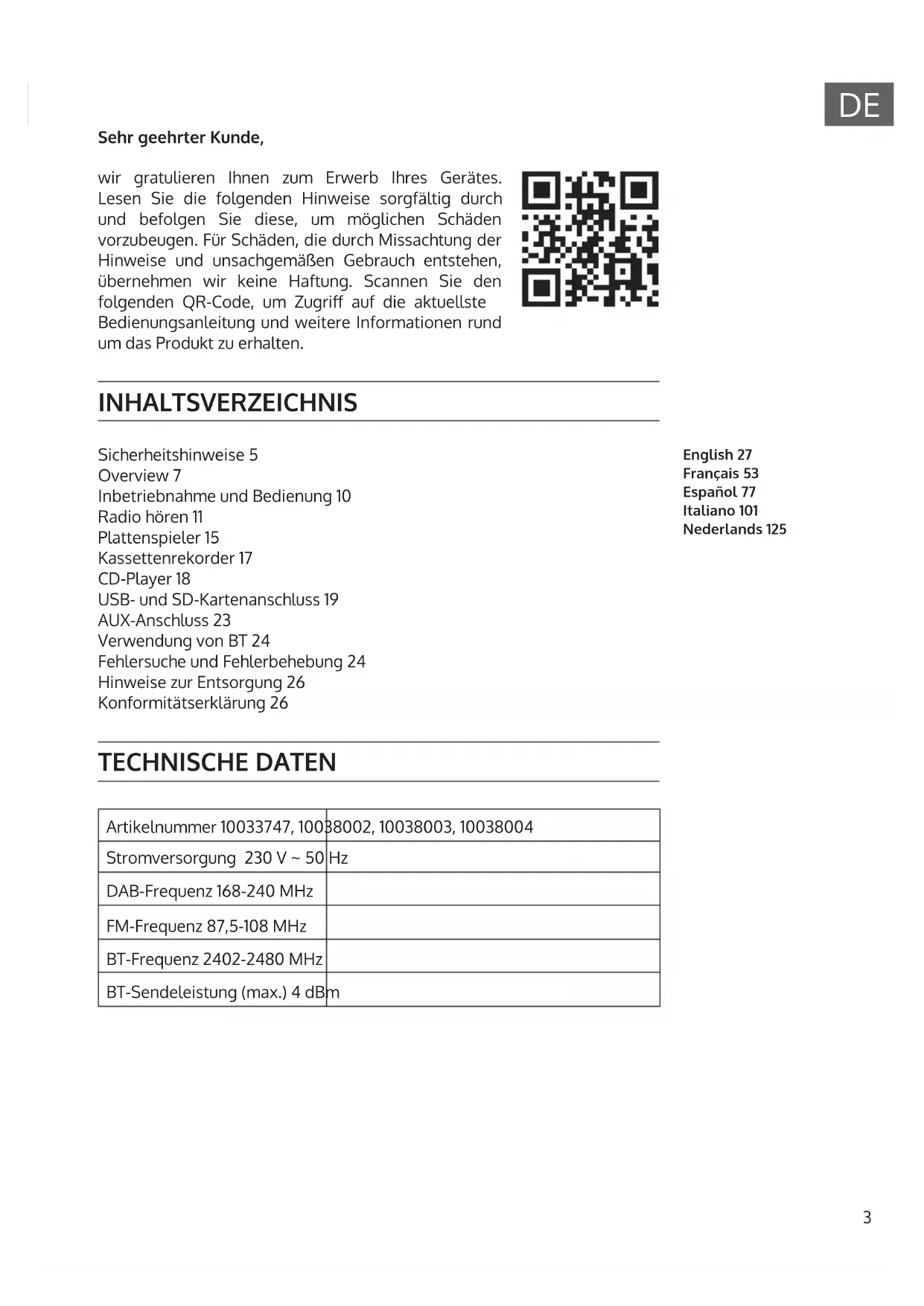

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Sicherheitshinweise 5 Overview 7 Inbetriebnahme und Bedienung 10 Radio hören 11 Plattenspieler 15 Kassettenrekorder 17 CD-Player 18 USB- und SD-Kartenanschluss 19 AUX-Anschluss 23 Verwendung von BT 24 Fehlersuche und Fehlerbehebung 24 Hinweise zur Entsorgung 26 Konformitätserklärung 26 TECHNISCHE DATEN Artikelnummer 10033747, 10038002, 10038003, 10038004 Stromversorgung 230 V ~ 50 Hz DAB-Frequenz 168-240 MHz FM-Frequenz 87,5-108 MHz BT-Frequenz 2402-2480 MHz BT-Sendeleistung (max.) 4 dBm English 27 Français 53 Español 77 Italiano 101 Nederlands 1254

WARNUNG VORSICHT: DAS GEHÄUSE NICHT ÖFFNEN, UM EINEN STROMSCHLAG UND ERNSTE PERSONENVERLETZUNGEN ZU VERMEIDEN. IM INNEREN KEINE VOM KUNDEN ZU WARTENDEN KOMPONENTEN. WENDEN SIE SICH AUSSCHLIESSLICH AN QUALIFIZIERTE FACHLEUTE. WARNUNG. UM DIE GEFAHR EINES BRANDS ODER EINES STROMSCHLAGS ZU VERRINGERN, DAS GERÄT NICHT IN WASSER, REGEN ODER FEUCHTIGKEIT AUSZUSETZEN. Das Dreick mit den Blitz mit folgendem Hinweis: GEFÄHRLICHE SPANNUNG: Das Blitzsymbol mit Pfeilspitze im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein einer nicht isolierten gefährlichen Spannung im Gehäuse des Produkts aufmerksam machen, die von ausreichender Größe sein kann, um eine Gefahr eines Stromschlags für Personen darzustellen. Das Dreieck mit dem Ausrufezeichen und folgendem Hinweis: ACHTUNG: Das Ausrufezeichen innerhalb des gleichseitigen Dreiecks soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanweisungen in der diesem Produkt beiliegenden Literatur hinweisen.5

• Lesen Sie die Anleitung. Alle Anwendungshinweise müssen vor der Verwendung des Geräts gelesen werden.

• Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf.

• Die Richtlinien für Aufmerksamkeit, Verwendung und Sicherheit müssen eingehalten werden.

• Das Gerät darf nicht in der Nähe von Wasser verwendet oder mit Feuchtigkeit in Berührung gebracht werden.

• Stellen Sie sicher, dass keine Flüssigkeit über die Geräte- und Geräteönungen gelangt.

• Bewegen Sie das Gerät vorsichtig, vermeiden Sie Stöße.

• Blockieren Sie nicht den Ausfall der Geräteausgänge.

• Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle (z. B. Heizkörper) auf. Setzen Sie es nicht der Sonne aus.

• Schließen Sie das Gerät wie in dieser Bedienungsanleitung angegeben an.

• Dieses Gerät hat eine Verbindung mit einem Überlastschutz. Der Austausch sollte nur von einem erfahrenen Techniker oder dem Gerätehersteller durchgeführt werden.

• Zur Reinigung des Gerätes beachten Sie bitte die Empfehlungen des Hinweises.

• Das Netzkabel sollte abgezogen werden, wenn Sie es über einen längeren Zeitraum nicht benutzen.

• Das Gerät ist von einer qualizierten Person zu reparieren, wenn: a. das Netzkabel beschädigt ist. b. Gegenstände in das Gerät gefallen sind oder eine Flüssigkeit in das Gerät eingedrungen ist,. c. Das Gerät war dem Regen ausgesetzt. d. Das Gerät funktioniert nicht korrekt ohne nennenswerte äußere Veränderungen. e. Das Gerät ist defekt.

• Der Benutzer darf nicht versuchen, das Gerät über das hinaus zu warten, was in dieser Informationsform beschrieben ist.

• Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt sein und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät gestellt werden.

• Um die Stromzufuhr vollständig zu trennen, muss der Netzstecker des Gerätes vom Netz getrennt werden, da die Trennvorrichtungen der Netzstecker des Gerätes sind.6

• Der Netzstecker des Geräts darf nicht verdeckt werden ODER sollte bestimmungsgemäßer Verwendung leicht zugänglich sein.

• Die Batterie darf keiner übermäßigen Hitze wie Sonne, Feuer oder dergleichen ausgesetzt werden.

• Übermäßiger Schalldruck von Ohrhörern und Kopfhörern kann zu Hörverlust führen.

• Halten Sie Mindestabstand (8 cm) um das Gerät herum für ausreichende Belüftung ein.

• Die Belüftung darf nicht dadurch behindert werden, dass die Belüftungsönung mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abgedeckt wird.

• Es dürfen keine oenen Flammen wie z. B. brennende Kerzen auf das Gerät gestellt werden;

• Auf die Umweltaspekte der Batterieentsorgung ist zu achten.

• Das Gerät muss in in gemäßigten Klimazonen eingesetzt werden.

• Explosionsgefahr durch unsachgemäßen Batteriewechsel.

• Batterien nur durch den gleichen oder gleichwertigen Typ ersetzen.

• Der Hauptstecker muss leicht zugänglich bleiben.

• Die Belüftung darf nicht dadurch behindert werden, dass die Belüftungsönung mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abgedeckt wird.

• Es dürfen keine oenen Flammen wie z. B. brennende Kerzen auf das Gerät gestellt werden.

• Auf die Umweltaspekte der Batterieentsorgung ist zu achten.

• Das Gerät eignet sich für den Einsatz in gemäßigten Klimazonen.

• Explosionsgefahr durch unsachgemäßen Batteriewechsel. Nur durch den gleichen oder gleichwertigen Typ ersetzen.

• Der Netzstecker muss leicht zugänglich bleiben.7

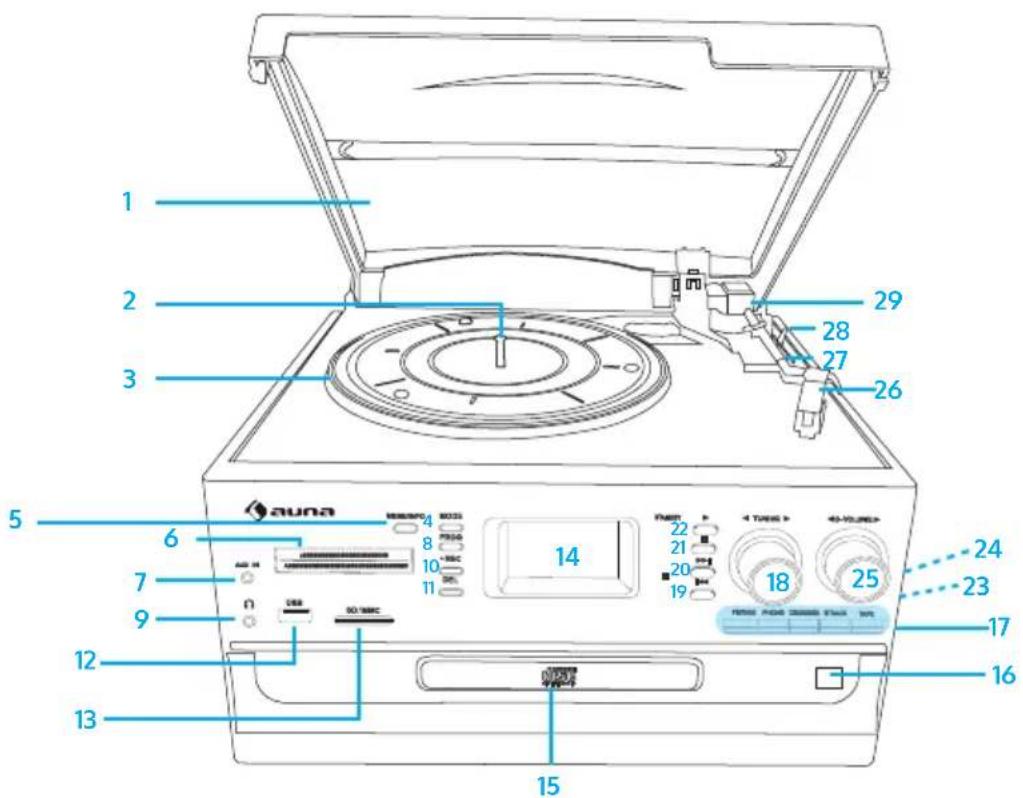

ÜBERSICHT 1 Abdeckhaube 2 Rotierende Welle 3 Plattenteller 4 Modus (USB/ SD) 5 Menü/Info 6 Radioband 7 AUX-Eingang 8 Programmtaste 9 3,5 mm Kopfhöreranschluss 10 Aufnahmetaste 11 Löschtaste 12 USB-Anschluss 13 SD/ MMC Kartenanschluss 14 LCD-Bildschirm 15 CD-Lade 16 CD-Fach ö nen/schließen 17 Funktionswahltasten 18 Einstellknopf 19 Titel zurück 20 Titel vor 21 Stopptaste 22 Wiedergabe-/Pausetaste 23 Lautsprecher 24 Kassettenfach 25 Lautstärkeregler 26 Tonkopf mit Nadel 27 Tonarm 28 Tonarmhebel 29 Tonarmgewicht

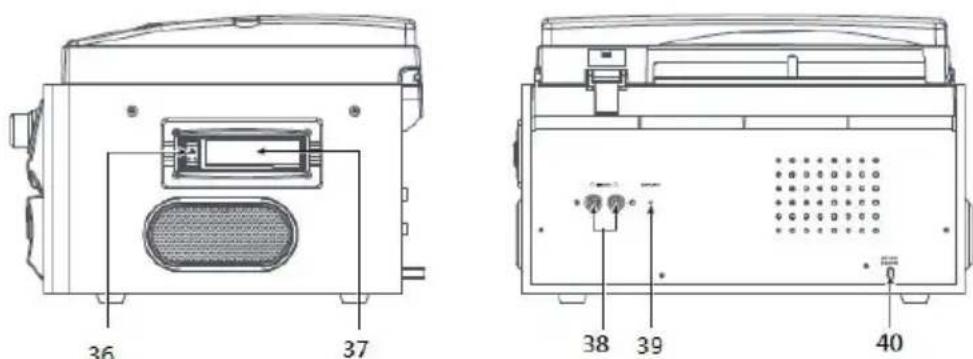

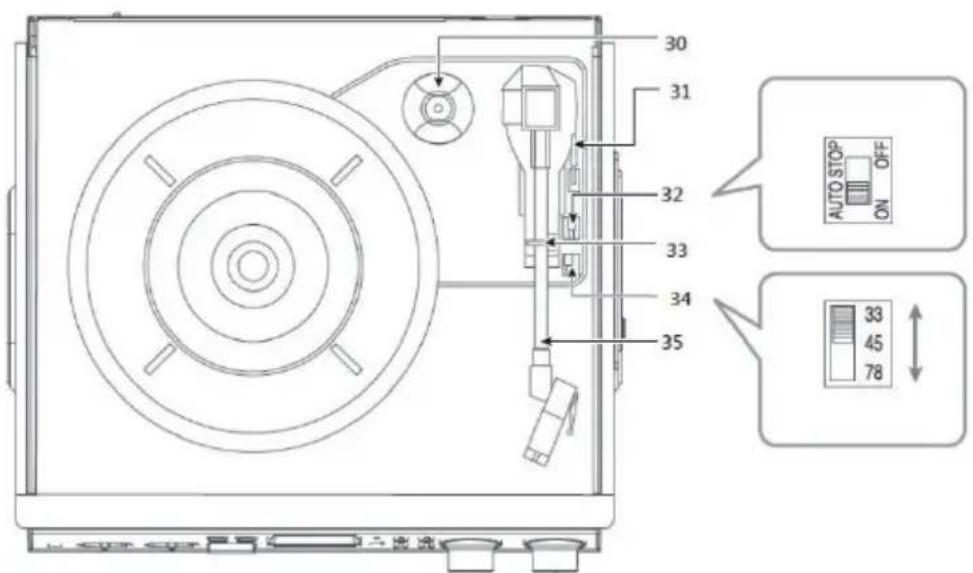

30 45er-Puk 31 Tonarmhebel 32 Auto-Stop-Bedienung 33 Tonarmstütze 34 Drehzahlwähler (33/45/78 U/min 35 Tonarm Plattenspieler Seite und Rückseite 36 Kassettenausgabe/ Schnell vorspulen 37 Kassettenfach 38 RCA LINE OUT Ausgang 39 FM-Antenne 40 Netzkabel9

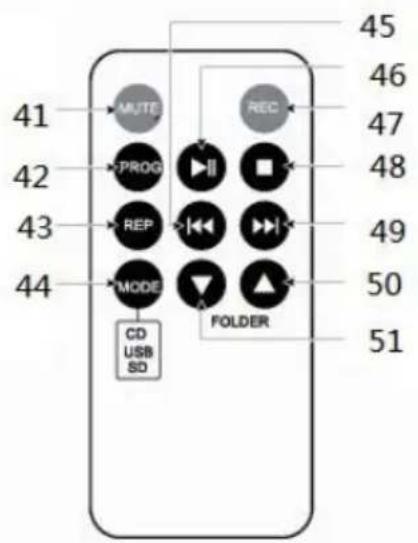

Fernbedienung 41 Stummschalten 42 Programmtaste 43 Wiederholungstaste 44 Modustaste 45 Titel vor 46 Wiedergabe/ Pause 47 Aufnahmetaste 48 Stopptaste 49 Titel vor 50 Ordner nach oben 51 Ordner nach unten10

INBETRIEBNAHME UND BEDIENUNG

Entpacken und Inbetriebnahme

• Entnehmen Sie das Gerät aus dem Karton und entfernen Sie alle Verpackungsmaterialien vom Gerät.

• Wickeln Sie das Netzkabel auf seine volle Länge ab.

• Fahren Sie die FM-Antenne vollständig aus.

• Stellen Sie das Gerät auf eine stabile, ebene Fläche, welche sich in der Nähe einer Steckdose bendet und sich außerhalb direkter Sonneneinstrahlung und in ausreichendem Abstand zu Wärmequellen, Staub, Feuchtigkeit, Dampf oder starken Magnetfeldern bendet.

• Entfernen Sie die weiße Plastikverpackung von der Nadeln in dem Sie diese nach vorne herunter schieben.

• Entfernen Sie die Klammer, welche während des Versands den Tonarm xiert hat.

• Lösen Sie den Tonarmverriegelungshebel.

• Stecken Sie den Netzstecker des Geräts in die Steckdose Stromquelle Dieses Produkt ist ausschließlich für den Betrieb an 230V 50Hz AC-Netzen ausgelegt. Der Versuch, dieses Gerät von einer anderen Stromquelle aus zu betreiben, kann dieses beschädigen und Schäden dieser Art fallen nicht unter Ihre Garantie.11

1. Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um das Gerät

2. Wählen Sie mit der Funktionstaste den Radiomodus aus.

3. Stellen Sie den gewünschten Modus ein (AM, FM oder FM-Stereo).

4. Drehen und halten Sie den Einstellknopf für einige Sekunden, um einen

Radiosender auszuwählen. Das Gerät startet die Suche automatisch und stoppt, sobald ein Radiosender gefunden wurde. Lassen Sie den Einstellknopf los, sobald ein Sender gefunden wurde.

5. Wiederholen Sie Schritt 4 so lange, bis Sie den gewünschten

Radiosender gefunden haben.

6. Passen Sie die Lautstärke am Lautstärkeregler an.

7. AM-Empfang: Der Receiver verfügt über eine eingebaute AM-

Stabantenne. Falls der Empfang schwach ist, drehen Sie das Gerät leicht oder stellen Sie dieses an einen anderen Ort, um den AM-Empfang zu verbessern.

8. FM-Empfang: Der Receiver verfügt über eine eingebaute FM-

Kabelantenne, die an der Rückseite des Geräts herunterhängt. Wickeln Sie diese Antenne vollständig ab, um den bestmöglichen FM-Empfang zu haben. FM und FM-Stereo-Modus

• FM-Modus: Verwenden Sie die Radioauswahltaste, um „FM“ auszuwählen. Die Programme werden im Monomodus empfangen. Verwenden Sie diesen Modus, wenn der Stereoempfang schwach ist.

• FM-Stereo-Modus: Verwenden Sie die Radioauswahltaste, um „FM- ST“ auszuwählen, um Stereoprogramme zu empfangen. Sobald ein Stereosignal empfangen wird, leuchtet das Symbol „ST“ auf dem Bildschirm auf. AM/FM Senderspeicherung

1. Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um das Gerät

2. Wählen Sie mit der Funktionstaste den Radiomodus aus.

3. Stellen Sie mit der Radioauswahltaste den gewünschten Modus ein (AM,

4. Drehen und halten Sie die Radioauswahltaste für einige Sekunden

gedrückt, um den Radiosender, welchen Sie speichern möchten, auszuwählen. Drücken Sie anschließend die Taste PROG. Drücken Sie die Tasten oder um die Speichernummer einzustellen (beispielsweise P01, P02).

5. Wiederholen Sie Schritt 4, um weitere Sender zu speichern.12

DAB Radio Wenn das Gerät das erste Mal eingeschaltet wurde, wird automatisch der DAB-Modus eingestellt und der automatische Sendersuchlauf startet. Während der automatischen Sendersuche wird auf dem Bildschirm „Scanning…“, gemeinsam mit einem Balken, welcher den Suchfortschritt und die bisher gefundenen Sender darstellt, angezeigt. Sobald die Sendersuche beendet ist, wählt das Radio automatisch den ersten alphanummerisch gefundenen Sender aus. Mit den Tasten oder können Sie die gefundenen Sender durchgehen und den ausgewählten Sender mit der Taste abspielen lassen. DAB – vollständige Sendersuche Bei der vollständigen Sendersuche werden alle DAB BAND III Sender gesucht. Nach dem Beenden der Sendersuche wird der erste gefundene alphanummerische Sender ausgewählt.

1. Drücken und halten Sie zum Aktivieren der vollständigen Sendersuche

die Taste Info/Menu, um in das Menü zu gelangen, und wählen Sie mit den Tasten oder „Full Scan“ aus und bestätigen Sie Ihre Auswahl durch Drücken der Taste

2. Alle gefundenen Sender werden automatisch gespeichert. Um die

gefundenen Sender zu erkunden, drücken Sie die Taste oder . Wenn Sie einen Sender gefunden haben, den Sie hören möchten, drücken Sie die Taste

DAB – manuelle Sendersuche

1. Um die manuelle Sendersuche zu aktivieren, halten Sie die Info/Menu-

Taste gedrückt, um in das Menü zu gelangen, und wählen Sie mit den Tasten oder „Manual tune“ aus und bestätigen Sie Ihre Auswahl durch Drücken der Taste

2. Auf dem Display werden "5A" bis "13F" und die zugehörigen Frequenzen

angezeigt. Um die gefundenen Sender zu erkunden, drücken Sie die Taste oder . Wenn Sie einen Sender gefunden haben, den Sie hören möchten, drücken Sie die Taste . Der Name des Senders und der Sendergruppe (Ensemble/Multiplex) werden angezeigt.

3. Um den gewählten Sender zu hören, drücken Sie erneut die Taste

DAB – Nebendienstleistungen Manchmal wird neben dem Sendernamen das Symbol „>“ angezeigt. Dies bedeutet, dass für den ausgewählten Sender Nebendienstleistungen vorhanden sind. Diese Nebendienstleistungen enthalten zusätzliche Dienstleistungen, welche sich auf den Hauptsender beziehen. Beispielsweise ein Sportsender, welcher zusätzliche Kommentare zur Verfügung stellt.13

Die Nebendienstleistungen sind direkt an den Hauptsender angegliedert. Drücken Sie zur Auswahl eines Nebensenders einmalig die Taste . DRC DRC steht für Dynamic Range Control (Dynamikbereichsregelung). Der dynamische Bereich für jeden Radiosender wird vom Rundfunkveranstalter eingestellt und kann von Sender zu Sender variieren (wie beispielsweise Pop- oder klassische Musik oder eine Gesprächsrunde). Das Dynamik- Steuersignal wird parallel zum Audiosignal für jedes Programm übertragen. Mit diesem Steuersignal können Sie bei Ihrem Radio den Dynamikbereich (die Dierenz zwischen dem lautesten und dem leisesten Ton) des wiedergegebenen Audiosignals erweitern oder komprimieren. Eine Änderung des Dynamikbereichs kann die Lautstärke und/oder die Klangqualität des Programms, das Sie hören, beeinussen, so dass es besser zu Ihren Hörbedingungen und Ihren persönlichen Höranforderungen passt. In einer lauten Umgebung, in der leise Geräusche überlagert werden können, wird die Kompression auf Maximum gesetzt, um die leisen Geräusche zu verstärken und gleichzeitig die lautesten Geräusche auf ihrem ursprünglichen Pegel zu halten. Es gibt 3 Stufen der Kompression: DRC o keine Komprimierung, dies ist die Standardeinstellung. DRC low mittlere Komprimierung DRC high maximale Komprimierung

1. Zum Anpassen von DRC im DAB-Modus, drücken und halten Sie die

Taste Info/Menu, um in das Menü zu gelangen. Drücken Sie mehrfach die Tasten oder und bestätigen Sie die Auswahl von „DRC“ durch Drücken der Taste

2. Wählen Sie die DRC-Komprimierung mit den Tasten oder button

followed by pressing the aus und bestätigen Sie Ihre Auswahl mit der Taste. DAB – Sender ohne Empfang löschen Sie haben die Möglichkeit, die DAB-Sender, welche Sie in Ihrer Gegend nicht empfangen können, zu löschen.

1. Um im DAB-Modus die Sender ohne Empfang zu löschen, drücken und

halten Sie zunächst die Taste Info/Menu, um in das Menü zu gelangen und drücken Sie zur Auswahl von „Prune“ die Tasten oder und bestätigen Sie die Auswahl mit der Taste

2. Drücken Sie erneut die Tasten oder und bestätigen Sie die

Auswahl von „Yes“ mit der Taste

DAB Anzeigemodi Jedes Mal, wenn Sie während des DAB-Modus due Taste Info/Menu drücken, zeigt der Bildschirm die folgenden Modi in dieser Reihenfolge an: DLS > Signalstärke > Programmart > Ensemble/ Multiplex (Gruppenname) > Frequenz > Signalfehler > Audio Bit Rate > Zeit > Datum > DLS … DLS steht für „Dynamic Label Segment“ was bedeutet, dass ein Rolltext des Senders in der Übertragung enthalten ist. Die Nachrichten enthalten für gewöhnlich Informationen wie Senderdetails etc. Signalstärke Der Bildschirm zeigt einen Balken an, welcher die Signalstärke anzeigt. Je stärker das Signal, desto länger ist der Balken von links nach rechts. Programmart Zeigt die Art des ausgestrahlten Programms an. Falls diese Information nicht verfügbar ist, zeigt der Bildschirm „Programme Type“ an Ensemble/ Multiplex (Gruppenname) Bei Ensemble/ Multiplex handelt es sich um eine Sammlung von Radiosendern, die in einer einzigen Frequenz gebündelt und übertragen werden. Es gibt nationale und lokale Multiplexen. Lokale Multiplexen enthalten Sender, die spezisch für bestimmte Gegenden sind. Frequenz Die Frequenz eines eingestellten Senders wird eingestellt. Signalfehler Wird als Nummer zwischen 0 – 99 angezeigt. Bei einer Fehlerquote von 30 oder höher wäre es nicht ratsam, diesen Sender zu hören. Versuchen Sie die Antenne anzupassen oder das Gerät an einen anderen Ort zu stellen. Audio Bit Rate Der Bildschirm zeigt die digitale Audiobitrate, welche empfangen wird, an.15

1. Önen Sie den Staubschutz und drehen Sie den Lautstärkeregler im

Uhrzeigersinn, um das Gerät einzuschalten.

2. Verwenden Sie zur Auswahl von „Phono“ die Funktionsauswahltaste.

3. Stellen Sie den Drehzahlwahlschalter in die gewünschte Position: 33, 45

oder 78, abhängig von der Schallplatte, die abgespielt werden soll.

4. Aktivieren Sie die automatische Stoppkontrolle, wenn Sie möchten, dass

die Schallplatte sich, wenn das Ende der Aufnahme erreicht ist, aufhört zu drehen. Wenn Sie die automatische Stoppkontrolle deaktivieren, dreht die Schallplatte sich nach dem Erreichen der Aufnahme weiter.

5. Legen Sie die Schallplatte auf den Drehteller (verwenden Sie den 45er-

Adapter, falls notwendig).

6. Bewegen Sie den Toarmhebel nach hinten, um den Tonarm von der

Tnoarmauage zu heben. Bewegen Sie die den Tonarm.

7. Wenn Sie den Lifthebel in Richtung der Vorderseite bewegen, setzt der

Tonarm sanft auf der Schallplatte auf und die Wiedergabe startet.

8. Wenn Sie den Lifthebel in Richtung der Rückseite bewegen, wird der

Tonarm von der Schallplatte herunter gehoben. Der Drehteller wird sich weiter drehen aber die Wiedergabe der Schallplatte wird unterbrochen. Bewegen Sie den Lifthebel zum Fortsetzen der Wiedergabe wieder in Richtung der Vorderseite.

9. Um einen anderen Teil der Schallplatte wiederzugeben, bewegen

Sie den Lifthebel in Richtung der Rückseite und bewegen Sie den tangehobenen Tonarm zu der Stelle, von der aus Sie die Wiedergabe starten möchten. Bewegen Sie den Lifthebel zum Absenken des Tonarms und zum Fortsetzen der Wiedergabe wieder nach vorne.

10. Drehen Sie den Lautstärkeregler zum Anpassen der Lautstärke nach

11. Bewegen Sie den Lifthebel nach dem Ende der Wiedergabe nach hinten,

um den Tonarm anzuheben und bewegen Sie diesen in Richtung der Tonarmhalterung. Bewegen Sie den Lifthebel, sobald sich der Tonarm oberhalb der Tonarmhalterung bendet, nach vorne, um diesen auf die Halterung abzusenken.

12. Heben Sie den Tonarm alternativ manuell von der Schallplatte und

bewegen Sie diesen in Richtung der Tonarmhalterung.

13. Aktivieren Sie nach dem Beenden der Wiedergabe die

Tonarmsicherung, um ein versehentliches Bewegen zu vermeiden. Drehen Sie den Lautstärkeregler gegen den Uhrzeigersinn, um das Gerät auszuschalten. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden werden. Hinweis: Sollte die Wiedergabe vor dem Beenden des letzten Titels stoppen, sollten Sie die automatische Stoppkontrolle deaktivieren. Die16

Schallplatte wird dann bis zum Ende wiedergegeben, aber Sie müssen das Drehen des Drehtellers manuell beenden. (Bewegen Sie den Tonarm manuell zur Tonarmhalterung. Sollte sich der Drehteller noch immer drehen, schalten Sie das Gerät über den Lautstärkeregler ab. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden.) Phonodigitalisierung

1. Stellen Sie mit der Funktionstaste den Phonomodus ein und stecken Sie

ein Speichermedium in den entsprechenden Anschluss des Geräts (USB- Stick, SD- oder MMC-Karte).

2. Legen Sie die Schallplatte auf den Drehteller und bereiten Sie die

3. Drücken Sie die Aufnahmetaste . Es dauert ungefähr 3-4 Sekunden,

bis das Speichermedium gelesen wird. Anschließend blinkt das entsprechende Symbol auf dem LCD-Bildschirm auf.

4. Drücken Sie die Tasten oder , um den gewünschten Modus

auszuwählen (USB oder SD) und drücken Sie anschließend erneut die Aufnahmetaste zum Bestätigen (Sie können diesen Schritt überspringen, wenn lediglich ein Speichermedium an das Gerät angeschlossen wurde).

5. Das Gerät aktiviert nach einigen Sekunden den Aufnahmemodus.

6. Senken Sie den Tonarm zum Starten der Wiedergabe auf die Schallplatte

ab. Während des Aufnahmemodus, blinkt das USB- oder SD-Symbol auf dem Bildschirm auf.

7. Drücken Sie zum Stoppen der Aufnahme die Taste . Der Bildschirm

zeigt dann „END“ an und das Gerät wechselt automatisch in den Phonomodus. Hinweis: Die Aufnahmegeschwindigkeit ist 1:1. Die Aufnahme dauert genauso lange wie die wiedergegebene Schallplatte. Das Aufnahmeformat ist auf MP3 mit Bitfrequenz 128 kbps eingestellt.17

1. Drehen Sie den Lautstärkeregler zum Einschalten des Geräts im

2. Verwenden Sie zur Auswahl von „TAPE/AUX“ die Funktionsauswahltaste.

3. Stecken Sie eine Kassette, wie in der Abbildung dargestellt, in das

Kassettenfach hinein. Die Taste Kassettenausgabe/ Schnell vorspulen wird vollständig nach oben gedrückt und das Gerät beginnt automatisch mit der Widergabe.

4. Passen Sie die Laustärke mit dem Lautstärkeregler an.

5. Drücken Sie zum Vorspulen die Taste Kassettenausgabe/Schnell

vorspulen halb nach unten, während die Kassette abgespielt wird. Die Kassette wird dann schnell vorgespult.

6. Drücken Sie die Taste zum Fortsetzen der Wiedergabe erneut und diese

wird dann wieder vollständig nach oben gedrückt.

7. Drücken Sie die Taste Kassettenausgabe/Schnell vorspulen zum

Stoppen der Wiedergabe vollständig nach unten. Die Wiedergabe wird dann unterbrochen und die Kassette wird ausgegeben. Wichtige Hinweise zur Verwendung von Kassetten

• Stellen Sie sicher, dass Sie die Kassette richtig herum in das Kassettenfach stecken.

• Um zu vermeiden, dass die Kassette beschädigt wird, nehmen Sie diese nach dem Beenden der Wiedergabe aus dem Gerät. Aufnahme von Musik auf Kassetten

1. Stellen Sie mit der Funktionstaste den Kassetten-/AUX-Modus ein und

stecken Sie anschließend ein Speichermedium in den entsprechenden Geräteanschluss (USB-Stick, SD- oder MMC-Karte.

2. Wenn Sie die Aufnahmetaste gedrückt haben, dauert es

3-4Sekunden, bis das entsprechende Speichermedium gelesen wird. Das entsprechende Symbol blinkt auf dem LCD-Bildschirm aus.

3. Drücken Sie die Tasten oder um den gewünschten Modus

auszuwählen (USB oder SD) und drücken Sie anschließend erneut die Aufnahmetaste zum Bestätigen (Sie können diesen Schritt überspringen, wenn lediglich ein Speichermedium an das Gerät angeschlossen wurde).

4. Das Gerät aktiviert nach einigen Sekunden den Aufnahmemodus.

Stecken Sie die Kassette in das Kassettenfach hinein. Während des Aufnahmemodus blinkt das USB- oder SD-Karten-Symbol auf dem Bildschirm auf.

5. Drücken Sie zum Beenden der Aufnahme die Stopptaste. Der

Bildschirm zeigt „END“ an und wechselt in den Kassetten-/AUX-Modus.18

• Die Aufnahmegeschwindigkeit ist 1:1. Die Aufnahme dauert genauso lange wie die wiedergegebene Schallplatte.

• Das Aufnahmeformat ist auf MP3 mit Bitfrequenz 128 kbps eingestellt: CD-PLAYER

1. Stellen Sie mit der Funktionstaste den CD/USB/SD-Modus ein und

stecken Sie anschließend ein Speichermedium in den entsprechenden Geräteanschluss (USB-Stick, SD- oder MMC-Karte).

2. Wenn Sie die Aufnahmetaste gedrückt haben, dauert es

3-4Sekunden, bis das entsprechende Speichermedium gelesen wird. Das entsprechende Symbol blinkt auf dem LCD-Bildschirm aus.

3. Drücken Sie die Tasten oder , um den gewünschten Modus

auszuwählen (USB oder SD) und drücken Sie anschließend erneut die Aufnahmetaste zum Bestätigen (Sie können diesen Schritt überspringen, wenn lediglich ein Speichermedium an das Gerät angeschlossen wurde).

4. Das Gerät aktiviert nach einigen Sekunden den Aufnahmemodus. Legen

Sie die CD in das CD-Fach ein. Während des Aufnahmemodus blinkt das USB- oder SD-Karten-Symbol auf dem Bildschirm auf.

5. Drücken Sie zum Beenden der Aufnahme die Stopptaste . Der

Bildschirm zeigt „END“ an und wechselt wieder in den CD-/USB-/SD- Modus. CD Encoding

1. Stellen Sie mit der Funktionstaste den CD/USB/SD-Modus ein und

stecken Sie anschließend ein Speichermedium in den entsprechenden Geräteanschluss (USB-Stick, SD- oder MMC-Karte).

2. Wenn Sie die Aufnahmetaste gedrückt haben, dauert es 3-4Sekunden,

bis das entsprechende Speichermedium gelesen wird. Das entsprechende Symbol blinkt auf dem LCD-Bildschirm aus.

3. Drücken Sie die Tasten oder , um den gewünschten Modus

auszuwählen (USB oder SD) und drücken Sie anschließend erneut die Aufnahmetaste zum Bestätigen (Sie können diesen Schritt überspringen, wenn lediglich ein Speichermedium an das Gerät angeschlossen wurde).

4. Das Gerät aktiviert nach einigen Sekunden den Aufnahmemodus. Legen

Sie die CD in das CD-Fach ein. Während des Aufnahmemodus blinkt das USB- oder SD-Karten-Symbol auf dem Bildschirm auf.

5. Drücken Sie zum Beenden der Aufnahme die Stopptaste . Der

Bildschirm zeigt „END“ an und wechselt wieder in den CD-/USB-/SD- Modus.19

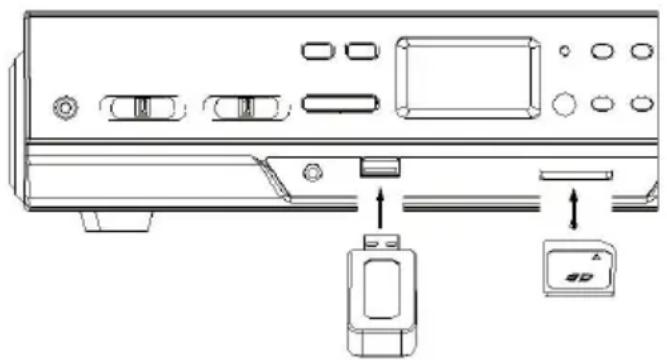

USB- UND SD-KARTENANSCHLUSS

Das Gerät kann alle MP3-/WMA-Dateien, welche sich auf Speichermedien benden, dekodieren.

1. Drehen Sie zum Einschalten des Geräts den Lautstärkeregler im

2. Befolgen Sie die in der Abbildung unten dargestellten Hinweise, zum

Einstecken von USB-Sticks in den USB-Anschluss. Stellen Sie sicher, dass dieser richtig eingesteckt wurde. Stecken Sie alternativ eine Speicherkarte in Pfeilrichtung in den entsprechenden Anschluss und stellen Sie sicher, dass Sie diese gerade einstecken und sie dabei nicht verbiegen oder abknicken. Wichtig: Achten Sie darauf, dass der USB-Stick oder die Speicherkarte nicht falsch herum in das Gerät gesteckt wird. Überprüfen Sie vor dem Einstecken die richtige Richtung.

3. Wählen Sie mit der Funktionsauswahltaste den USB-/SD-Modus aus.

Falls sowohl ein USB-Stick als auch eine Speicherkarte eingesteckt wurde, wechseln Sie durch Drücken der Modustaste zwischen dem USB- und dem SD-Modus). Nach der Modusauswahl wird das ausgewählte Speichermedium automatisch gelesen und die gesamte Anzahl von Ordnern und MP3/WMA-Dateien wird auf dem Bildschirm angezeigt.

4. Die Audiowiedergabe der Dateien auf dem Speichermedium wird

automatisch gestartet. PLAY/PAUSE Drücken Sie diese Taste einmal, um die Wiedergabe zu stoppen, drücken Sie sie erneut, um fortzufahren. STOP Drücken Sie diese Taste, um die Audiowiedergabe zu stoppen, auf dem Display wird dann die Gesamtzahl der MP3/WMA- Dateien angezeigt. TITEL VOR Drücken Sie diese Taste einmal, um die nächste Datei abzuspielen, halten Sie diese Taste gedrückt, um durch die Dateien/Titel zu blättern.20

TITEL ZURÜCK Drücken Sie diese Taste einmal, um die vorherige Datei abzuspielen, halten Sie diese Taste gedrückt, um schnell durch die Dateien/Spuren zu blättern. TUNING REGLER Drehen Sie diesen Knopf nach rechts/links, um einen Ordner rückwärts oder vorwärts zu suchen. MODE Drücken Sie diese Taste, um zwischen dem USB- und SD- Kartenmodus umzuschalten. Wichtige Hinweise

• Das Gerät kann Dateien im MP3-/ WMA-Format nur via des USB- Anschlusses oder SD-Karten-Anschluss erkennen und lesen.

• Es besteht die Möglichkeit, einen MP3-Player über den USB-Anschluss mit dem Gerät zu verbinden. Es kann jedoch vorkommen, dass manche MP3-Player auf Grund der Varianzen in der MP3-Kodierung nicht erkannt werden können. Dabei handelt es sich nicht um eine Fehlfunktion des Geräts.

• Da es eine Vielzahl von USB-Sticks und Speicherkarten gibt und diese in Auösung und Format variieren, können wir nicht garantieren, dass USB-Sticks und Speicherkarten aller Hersteller unterstützt werden.

• Das Gerät unterstützt SD-Karten bis zu 8 GB.

• Anforderungen an die MP3-/WMA-Spur: MP3-Bitrate: 32 – 256 kbps; WMA-Bitrate: 32 – 320 kbps.

WIEDERGABE VON MP3/WMA-DATEIEN PROGAMMIEREN

Bis zu 64 MP3-/WMA-Dateien können in beliebiger Reihenfolge gespeichert werden. Vor dem Erstellen der Wiedergabeliste sollten Sie sicherstellen, dass sich das Gerät im Stoppmodus bendet.

1. Stellen Sie mit der Funktionsauswahltaste den CD-/USB-/SD-Modus ein

und drücken Sie anschließend die Stopptaste.

2. Wenn Sie die Taste PROG drücken, blinkt „MEM“ auf dem LCD-

Bildschirm auf und die Speichernummern der zu speichernden Dateien werden angezeigt.

3. Drücken Sie zur Auswahl des gewünschten Titels die Tasten oder .

4. Drücken Sie zum Speichern des gewünschten Titels die Taste PROG.

5. Wiederholen Sie die Schritte 3 und 4, um weitere Titel in der

Wiedergabeliste zu speichern.

6. Drücken Sie, sobald Sie alle Titel in der Wiedergabelist gespeichert

haben, die Taste , um die Wiedergabeliste abzuspielen.

7. Drücken Sie zum Abbruch des Speichervorgangs zweimal auf die Taste

Kopieren von MP3-/ WMA-Dateien Fas Gerät ermöglicht das Kopieren von USB auf SD/MMC oder umgekehrt. Sie können eine/n einzige/n Audiodatei/Titel, einen Ordner oder alle auf dem Speichermedium bendlichen Audiodateien kopieren. Eine einzige Audiodatei kopieren

1. Stecken Sie einen USB-Stick oder eine Speicherkarte in den

entsprechenden Anschluss und wählen Sie den USB-/SD-Modus (wie zuvor beschrieben) aus.

2. Drücken Sie während der Wiedergabe des Titels, welchen Sie kopieren

möchten, die Taste . Auf dem Bildschirm blinkt „ONE“ auf. Drücken Sie zum Bestätigen erneut die Taste .

3. Das USB- oder SD-Symbol blinkt auf dem Bildschirm auf, während das

Gerät die Datei kopiert.

4. Sobald die Datei kopiert wurde, stoppt das Gerät automatisch die

Wiedergabe. „END“ wird auf dem Bildschirm angezeigt und das Gerät kehrt zum USB- oder SD-Modus zurück. Einen Ordner kopieren

1. Stecken Sie einen USB-Stick oder eine Speicherkarte in den

entsprechenden Anschluss und wählen Sie den USB-/SD-Modus (wie zuvor beschrieben) aus. Drücken Sie die Stopptaste, sobald das Gerät das Speichermedium erkannt hat.

2. Drehen Sie zur Auswahl des Ordners, welchen Sie kopieren möchten, die

3. Drücken Sie die Taste : Auf dem Bildschirm blinkt „ONE“ auf. Drücken

Sie zur Auswahl von „Fol“ auf dem Bildschirm die Tasten oder . Drücken Sie zum Bestätigen erneut die Taste .

4. Das USB- oder SD-Symbol blinkt auf dem Bildschirm auf, während das

Gerät den Ordner kopiert.

5. Sobald der Ordner kopiert wurde, hört das USB-/ oder SD-Symbol auf,

auf dem Bildschirm zu blinken. Alle Dateien/ Titel kopieren

1. Stecken Sie einen USB-Stick oder eine Speicherkarte in den

entsprechenden Anschluss und wählen Sie den USB-/SD-Modus (wie zuvor beschrieben) aus. Drücken Sie die Stopptaste, sobald das Gerät das Speichermedium erkannt hat.

2. Drücken Sie die Taste : Auf dem Bildschirm blinkt „ONE“ auf. Drücken

Sie zur Auswahl von „ALL“ auf dem Bildschirm die Tasten oder . Drücken Sie zum Bestätigen erneut die Taste .

3. Das USB- oder SD-Symbol blinkt auf dem Bildschirm auf, während das

Gerät alle Dateien kopiert.22

4. Sobald alle Dateien kopiert wurden, hört das USB-/ oder SD-Symbol auf,

auf dem Bildschirm zu blinken. Hinweis: Wenn Sie während des USB- oder SD-Modus die Taste drücken, werden die Dateien von USB auf SD oder umgekehrt kopiert. Dateien von USB-Stick oder Speicherkarte löschen Das Gerät kann auf dem USB-Stick oder der SD-Karte bendliche Audiodateien löschen. Sie können eine einzelne Audiodatei, einen Ordner mit Audiodateien oder alle Audiodateien auf dem Speichermedium löschen. Eine einzige Audiodatei löschen

1. Stecken Sie den USB-Stick oder die SD-Karte in den entsprechenden

Anschluss und wählen Sie dann (wie zuvor beschrieben) den USB-/SD- Modus aus.

2. Drücken Sie während der Wiedergabe des Titels, welchen Sie löschen

möchten, die Taste DEL. „ONE“ blinkt auf dem Bildschirm auf. Drücken Sie zum Bestätigen erneut due Taste DEL.

3. DEL wird, während die Audiodatei gelöscht wird, auf dem Bildschirm

angezeigt. Einen Ordner löschen

1. Stecken Sie den USB-Stick oder die SD-Karte in den entsprechenden

Anschluss und wählen Sie dann (wie zuvor beschrieben) den USB-/SD- Modus aus. Drücken Sie, sobald das Gerät das Speichermedium erkannt wird, die Taste .

2. Drehen Sie zur Auswahl des Ordners, welchen Sie löschen möchten, die

3. Drücken Sie die Taste DEL: Auf dem Bildschirm blinkt „ONE“ auf.

Drücken Sie zur Auswahl von „DIR“ auf dem Bildschirm die Tasten oder . Drücken Sie zum Bestätigen erneut die Taste DEL.

4. „Alle Audiodateien/ Titel löschen.

Alle Audiodateien/ Titel löschen

1. Stecken Sie den USB-Stick oder die SD-Karte in den entsprechenden

Anschluss und wählen Sie dann (wie zuvor beschrieben) den USB-/SD- Modus aus. Drücken Sie, sobald das Gerät das Speichermedium erkannt wird, die Taste.

2. Drücken Sie die Taste DEL: Auf dem Bildschirm blinkt „ONE“ auf.

Drücken Sie zur Auswahl von „ALL“ auf dem Bildschirm die Tasten oder . Drücken Sie zum Bestätigen erneut die Taste DEL.23

3. „DEL“ wird so lange auf dem Bildschirm angezeigt, bis der Ordner

vollständig gelöscht ist. Hinweis: Das Drücken der Taste DEL führt dazu, dass alle auf dem Speichermedium bendlichen Audiodateien gelöscht werden. Auswerfen des USB-Sticks/ der SD-Karte

• Wählen Sie mit der Funktionsauswahltaste einen anderen Modus aus (Radio, Phono, Kassette) und drehen Sie den Lautstärkeregler gegen den Uhrzeigersinn, um das Gerät auszuschalten.

• Ziehen Sie den USB-Stick aus dem USB-Anschluss heraus und/oder drücken Sie die Speicherkarte zunächst nach innen, damit diese ausgegeben wird. Anschließend ragt die Speicherkarte teilweise aus dem Anschluss heraus und kann mit der Hand vollständig herausgezogen werden. AUX-ANSCHLUSS CD-Player-Wiedergabe (oder anderes externes Audiogerät)

1. Drehen Sie den Lautstärkeregler zum Einschalten des Geräts im

2. Wählen Sie mit der Funktionsauswahltaste den Kassetten/AUX-Modus

aus und schließen Sie anschließend ein externes Audiogerät (wie beispielsweise einen CD-Player) an den AUX-IN-Anschluss an der Vorderseite des Geräts an. Das Audiosignal des externen Audiogeräts wird nun über das Gerät wiedergegeben.

3. Wenn ein externes Audio-Gerät an die AUX-IN-Anschluss angeschlossen

wird, hat die Wiedergabe des externen Geräts Priorität gegenüber der Kassettenwiedergabe. Hinweis: Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, entnehmen Sie die CD aus dem CD-Fach.24

1. Drehen Sie den Lautstärkeregler zum Einschalten des Geräts im

2. Wählen Sie mit der Funktionsauswahl den Kassettenmodus aus.

3. Drücken Sie die Modustaste auf der Vorderseite des Geräts, um den BT-

Modus auszuwählen. Sobald der BT-Modus ausgewählt wurde, wird das BT-Symbol permanent auf dem Bildschirm angezeigt.

4. Schalten Sie Ihr externes BT-Gerät ein und suchen Sie das externe Gerät

in der Geräteliste. Verbinden Sie die Geräte miteinander.

5. Spielen Sie die Musik, so wie immer, auf dem BT-Gerät ab und diese wird

dann auf Ihrem Gerät wiedergegeben. Hinweis:

• Stellen Sie sicher, dass sich das externe BT-Gerät weniger als 10 Meter von Ihrem Gerät entfernt bendet.

• Stellen Sie sicher, dass keine anderen BT-Geräte in der Nähe das Signal und die Verbindung stören.

FEHLERSUCHE UND FEHLERBEHEBUNG

Falls Sie Probleme bei der Verwendung des Geräts haben, überprüfen Sie zunächst die unten genannten Hinweise. Falls Sie das Problem nicht selbstständig beheben können, kontaktieren Sie den Kundendienst. Versuchen Sie keinesfalls das Gerät selbst zu reparieren oder zu modizieren. Probleme mit dem Ton

• Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um die Lautstärke zu erhöhen.

• Stellen Sie sicher, dass der Netzstecker des Geräts mit einer geeigneten Steckdose verbunden wurde.

• Stellen Sie sicher, dass die Wandsteckdose eingeschaltet ist.

• Stellen Sie sicher, dass Sie den richtigen Modus (Phono, USB/SD, Radio, Kassette/AUX) ausgewählt wurde.

• Stellen Sie bei der Wiedergabe von Schallplatten sicher, dass Sie die richtige Geschwindigkeit (33, 45, 78 rpm) eingestellt haben.

• Stellen Sie bei der Kassettenwiedergabe sicher, dass diese richtig in das Kassettenfach gesteckt wurde.

• Stellen Sie bei der CD-Wiedergabe sicher, dass die CD mit der beschrifteten Seite nach oben in das CD-Fach gelegt wurde.25

• Wenn Sie eine CD via AUX-IN-Verbindung wiedergeben lassen, stellen Sie sicher, dass das Kabel richtig verbunden wurde, alle Einstellungen des CD-Players richtig vorgenommen wurden, das CD-Fach geschlossen wurde und das die CD sauber und unbeschädigt ist.

• Wenn Sie Musik eines USB-Speichermediums (oder SD-/MMC-Karte) abspielen, stellen Sie sicher, dass der USB-Stick richtig im USB- Anschluss steckt (die SD-Karte richtig in den Anschluss gesteckt wurde) und der richtige Modus ausgewählt wurde. Probleme mit dem Radioempfang

• Stellen Sie sicher, dass Sie sich in einem Bereich benden, in welchem das Signal des ausgewählten Radiosenders empfangen werden kann.

• Falls der AM-Empfang schwach ist, drehen Sie das Gerät oder stellen Sie es an einen anderen Ort, um den Empfang zu verbessern.

• Falls der FM-Empfang schwach ist, versuchen Sie Folgendes: - Wickeln Sie die Kabelantenne an der Rückseite des Geräts vollständig ab. - Bewegen Sie die Kabelantenne leicht, um einen besseren Empfang zu bekommen. - Falls beim Stereoempfang keine Verbesserung erreicht werden kann, versuchen Sie das gleiche mit FM-Mono. - Stellen Sie das Gerät an einen anderen Ort, um zu überprüfen, ob der Empfang besser wird. - Stellen Sie sicher, dass sich keine anderen elektrischen Geräte in der Nähe benden, um Interferenzen zu vermeiden.26

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Chal-Tec UK limited Unit 6 Riverside Business Centre Brighton Road Shoreham-by-Sea BN43 6RE United Kingdom Die vollständige Konformitätserklärung des Herstellers nden Sie unter folgendem Link: https://use.berlin/1003374727

MISE EN MARCHE ET UTILISATION
