Metrobreeze New York Smart 12K - Klimaanlage Klarstein - Kostenlose Bedienungsanleitung

Produkttyp	Monoblock-Klimagerät mobil
Marke	Klarstein
Modell	Metrobreeze New York Smart 12K
Referenzen	10035800, 10035801, 10035802
Kühlleistung	12.000 BTU/h (3,5 kW)
Stromversorgung	220-240 V ~ 50-60 Hz
Abmessungen (H x B x T)	830 mm x 443 mm x 340 mm
Energieeffizienzklasse	A (Kühlen)
Nenn-EER	2,6
Stromverbrauch (Kühlen)	1,4 kWh (für 60 Min.)
Schallleistungspegel (innen)	65 dB(A)
Kältemittel	R290 (Propan)
Wi-Fi	Ja, 802.11 b/g/n, 2,4 GHz
Betriebsmodi	Kühlen, Lüften, Entfeuchten
Einstellbarer Thermostat	16 °C – 30 °C
Timer	1 bis 24 Stunden (programmierbarer Ein- und Ausschalt)
Fernbedienung	Ja, mit 2x AAA Alkaline-Batterien
Nettogewicht (ca.)	Ca. 28 kg
Filtermaterialien	Waschbarer Luftfilter
Empfohlene Wartung	Filter alle 2 Wochen reinigen

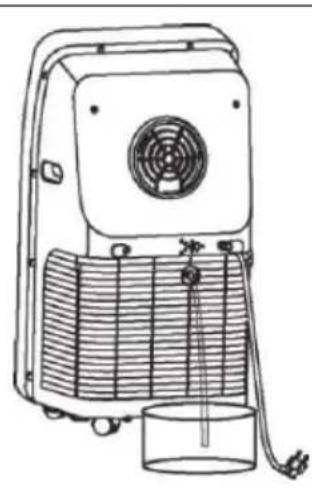

Wassertank entleeren	Manuell über Ablassschraube
Zertifizierungen	Konform mit Richtlinie 2014/53/EU
Minimale Umgebungstemperatur	Entfeuchtung: > 17 °C für den Kompressor
Ersatzteile	Auf Anfrage beim Hersteller erhältlich

Häufig gestellte Fragen - Metrobreeze New York Smart 12K Klarstein

Was tun, wenn auf dem Display "FL" angezeigt wird?

Die Anzeige "FL" zeigt an, dass der Wassertank voll ist. Schalten Sie das Gerät aus, ziehen Sie den Stecker, entfernen Sie den Ablaufstopfen und entleeren Sie den Tank. Schließen Sie das Gerät wieder an und schalten Sie es ein.

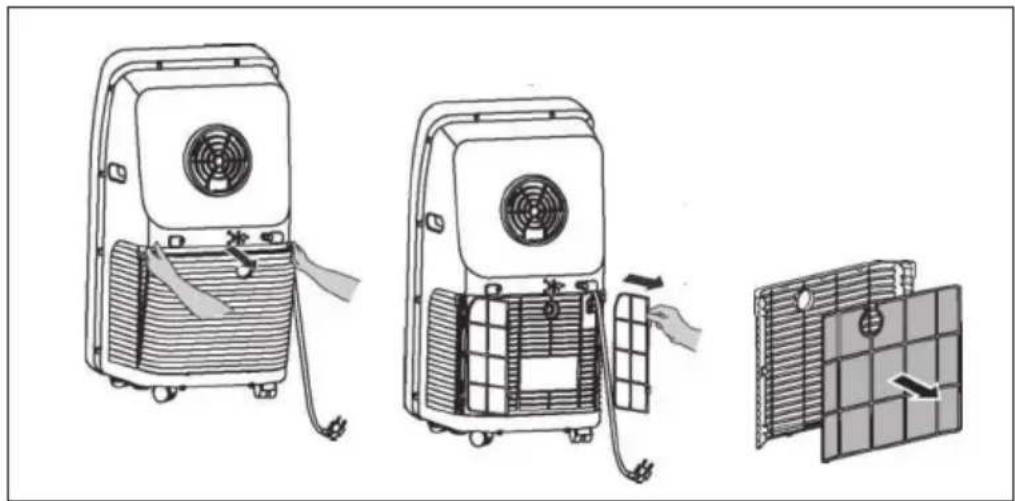

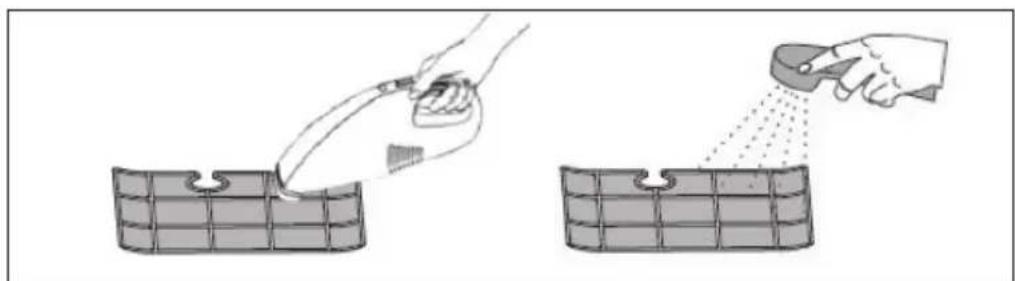

Wie reinige ich den Luftfilter?

Entfernen Sie das Lufteinlassgitter und das Filtersieb. Waschen Sie den Filter mit warmem Wasser (max. 40 °C) und einem milden Reinigungsmittel, spülen Sie ihn ab und lassen Sie ihn an der Luft trocknen (nicht in der Sonne). Setzen Sie den trockenen Filter wieder ein. Reinigen Sie ihn alle zwei Wochen.

Kann ich ein Verlängerungskabel verwenden?

Die Verwendung eines Verlängerungskabels wird nicht empfohlen. Schließen Sie das Gerät direkt an eine geerdete Steckdose an. Falls ein Verlängerungskabel unvermeidbar ist, stellen Sie sicher, dass es einen ausreichenden Querschnitt (mind. 2,5 mm²) hat und vollständig abgerollt ist.

Wie verbinde ich das Gerät mit meinem WLAN?

Laden Sie die Klarstein-App auf Ihr Smartphone herunter (iOS/Android). Stellen Sie sicher, dass das WLAN des Geräts aktiviert ist und Ihr Telefon mit demselben Netzwerk (2,4 GHz) verbunden ist. Folgen Sie den Anweisungen in der App, um das Gerät zu koppeln.

Was bedeutet der Fehlercode E1?

Der Code E1 weist auf einen Defekt des Rohrtemperatursensors hin. Kontaktieren Sie den Kundendienst, um das Gerät von einem Fachmann reparieren zu lassen.

Welche maximale Raumgröße wird für dieses Gerät empfohlen?

Für ein 12.000 BTU/h Modell wird eine Raumgröße von mind. 18 m² empfohlen. Das Gerät ist für geschlossene, gut belüftete Räume ausgelegt.

Wie lagere ich das Gerät nach der Saison?

Entleeren Sie den Wassertank, lassen Sie das Gerät 2 Stunden im Lüftungsmodus laufen, um das Innere zu trocknen, reinigen Sie den Filter, entfernen Sie die Batterien aus der Fernbedienung und lagern Sie das Gerät aufrecht an einem trockenen, kühlen Ort.

Ist das Kältemittel R290 gefährlich?

R290 (Propan) ist entflammbar. Bei einem Leck lüften Sie den Raum und vermeiden Sie Zündquellen. Reparaturen dürfen nur von zertifizierten Fachkräften durchgeführt werden.

Warum startet der Kompressor nicht sofort?

Der Kompressor ist durch eine 3-minütige Verzögerung geschützt. Warten Sie diese Zeit ab, bevor Sie ihn neu starten. Dies verhindert Überlastungen.

Wie verwende ich den Timer?

Im Standby-Modus drücken Sie TIMER und stellen die Anzahl der Stunden (1-24) bis zum Einschalten ein. Im Betrieb drücken Sie TIMER, um die automatische Abschaltung zu programmieren. Die TIMER-LED leuchtet auf.

BEDIENUNGSANLEITUNG Metrobreeze New York Smart 12K Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Hinweise zum Kältemittel R290 4

Sicherheitschinweise 5

Geräteübersicht 7

Bedienfeld und Fernbedienung 8

Installation 9

So bringen Sie die Dichtung an 11

Vor dem ersten Gebrauch 12

Inbetriebnahme und Funktionen 12

Gerätesteuerung per Smartphone 14

Reinigung und Pflege 16

Fehlermeldungen 18

Fehlerbehebung 19

Produktdatenblatt 20

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 22

Hinweise zur Entsorgung 24

Konformitätserklarung 24

English 25

Espanol 45

Francais 65

Italiano 85

TECHNISCHE DATEN

Artikelnummer 10035800, 10	035801, 10035802
Stromversorgung 220-240 V ~ 50-60 Hz
Abmessungen 830 mm (H) x 4	43 mm (B) x 340 mm (T)
Kühlleistung 12.000 BTU
WiFi-Standard	802.11 b/g/n
WiFi-Frequency	2,4 GHz
WiFi-Sendeleitung (max.)	20 dBm

HINWEISE ZUM KÄLTEMittel R290

Warnhinweise

Die Klimaanlage muss aufrecht aufbewahrt und transportiert werden. Andernfalls konnen irreparable Kompressorschäden entstehen. Lassen Sie das Gerät im mindestens 24 Stunden stehen, bevor Sie es in Betriebnehmen.
- Schalten Sie den das Gerät vor der Reinigung aus und trennen Sie es von der Stromversorgung.
- Stellen sie sicher, dass das Produkt einen ständigen Luftstrom erzeugt! Stellen Sie sichere, dass die Luftelnässe und -auslässe nicht blockiert sind.
- Betreiben Sie diese Gerät zur Vermeidung von Lecks auf einem horizontalen Untergrund.
- Jede Person, die an Arbeiten an einen Kätemittelkreislauf vornimmt, sollte über ein aktuell gültiges Zertifikat einer von der Industrie akkredtierten Bewertungsstelle verfügen. Damit wird die Kompetenz zum sicheren Umgang mit Kätemitteln gemäß einer branchweit anerkannten Bewertungsspezifikation sichergestellt.
- Wenn das Gerät nicht mehr Funktioniert, entsorgen Sie es fachgerecht.
Bewahren Sie das Gerät bei Nichtgebrauch an einem gut belufteten Ort auf.
Bewahren Sie das Gerät so auf, dass es nicht beschädigt wird.
- Reparaturen dürfen nur vom Hersteller oder einem autorisierten Fachbetrieb durchgeführt werden.
Die an das Gerät angeschlossenen Leitungen)dürfen potenzielle Zündquelle enthalten.
- Beschädigen Sie keine der Komponenten des Kältemittelkreislaufs. Ausströmendes Kältemittel wird unter Umständen nicht wahrgenommen, da es geruchlos ist.
- Wartung und Reparaturen müssen unter der Aufsicht von Spezialisten für den Einsatz von brennbaren Kälemitteln durchgeführt werden.

Informationen für Räume mit Kältemittelleitungen

• Beschranken Sie die Rohrleitungen auf ein Minimum.
• Achten Sie darauf die Rohrleitungen nicht zu beschädigen.
• Geräte mit brennbaren Kältemitteln)dürfen nur in gut belüfften Raum installiert werden.
• Halten Sie die nationalen Gasvorschriften ein.
• Alle mechanischen Verbindungen müssen für Wartungszwecke frei zugänglich sein.

VORSICHT

Brandgefahr! Dieses Gerät enthalt das brennbares Kältemittel R290. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr.

SICHERHEITSHINWEISE

Spezielle Hinweise

• Verwenden Sie zum Entfrosten oder zum Reinigen ausschließlich vom Hersteller empfohlene Mittel.
• Lagern Sie das Gerät keinesfalls in einem Raum, in welchem sich permanent Zündquellen befinden (beispielsweise: offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschaltetes elektrisches Heizgerät).
• Durchstechen oder verbrennen Sie das Gerät keinesfalls.
• Beachten Sie, dass Kühlmittel geruchlos sein konnen.

Hinweis: Verwenden Sie das Gerät ausschließlich in Räumen, welche größere sind als Xm^2 (siehe Tabelle):

Modell X (m2)
5000 BTU/h, 7000 BTU/h, 8000 BTU/h 10 m2
9000 BTU/h, 10000 BTU/h, 10500 BTU/h 13 m2
12000 BTU/h, 14000 BTU/h, 16000 BTU/h, 18000 BTU/h 18 m2

Allgemeine Sicherheitsinweise

Das Gerät ist ausschließlich für die Verwendung im Innenbereich geeignet.
- Verwenden Sie das Gerät nicht, wenn es repariert werden muss oder nicht richtig installiert wurde.
- Verwenden Sie das Gerät nicht in den folgenden Bereichen:

• in der Höhe von Wärmequellen,
• in Bereichen, in welchen Öl spritzen kann,
• in Bereichen, welche direktem Sonnenlicht ausgesetzt sind,
• in Bereichen, in welchen Spritzwasser auftreten kann,

• in der Nähe von Badewannen, in Waschräumen, in der Nähe von Duschen oder Swimmingpools.

• Stecken Sie ihre Finger oder sonstige Objekte niemals in die Belüftungsöffnungen. Warnen Sie insbesondere Kinder vor der davon ausgehenden Gefahr.

• Achten Sie darauf, dass das Gerät während des Transports und der Lagerung senkrecht gehalten wird, damit der Kompressor richtig positioniert wird.
• Schalten Sie das Gerät vor der Reinigung immer aus undziehen Sie den Netzstecker aus der Steckdose.

• Schalten Sie das Gerät, bevor Sie es an einen anderen Ort stellen, aus undziehen Sie den Netzstecker aus der Steckdose. Bewegen Sie das Gerät langsam und vorsichtig.

• Decken Sie das Gerät, zur Vermeidung von Brandgefahr, nicht ab.

• Alle Anschlüsse des Lufters müssen den lokalen Vorschriften für elektrische Sicherheit entsprechen. Falls notwendig, informieren Sie sich über diese Vorschriften.
  Beaufsichtigen Sie Kinder, damit diese nicht mit dem Gerät speilen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise qualifi zierten Person ersetzt werden, um Gefahren zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen (Kinder eingeschlossen) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten und/oder mangelnder Erfahrung und Wissen verwendet werden, insofern diese von einer für ihre Sicherheit verantwortlichen Person in das Gerät eingewiesen wurden und die mit der Verwendung des Geräts einhergehenden Gefahren begreifen. Die Reinigung und Wartung des Geräts darf von Kindern nur unter Aufsicht durchgeführt werden.
• Das Gerät muss gemäß der nationalen Verkabelungsvorschriften installiert werden.
  Art und Spannung der Sicherungen: T, 250 V AC, 2 A oder hoher.
• Kontaktieren Sie für die Reinigung und Wartung des Geräts den Kundendienst.
• Ziehen Sie nicht am Netzkabel und deformieren oder modifi zieren Sie diese nicht und tauschen Sie es keinesfalls in Wasser ein. Ein falscher Umgang mit dem Netzkabel kann zu Schäden am Gerät und/oder Stromschlagen führen.
  Die nationalen Gasvorschriften müssen eingehalten werden.
• Blockieren Sie keinesfalls die Belüftungsöffnungen.
  Bedienen Sie das Gerät nicht ausschließlich durch hineinstecken oder hersausziehen des Netzsteckers, da es dadurch zu Stromschlagen oder zu Bränden durch Hitzeentwicklung kommt kann.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn seltsame Gerausche, ein seltsamer Geruch oder Rauch aus dem Gerät austreten.

Hinweise zum Umgang mit Schaden

• Kontaktieren Sie bei Schäden am Gerät den Hersteller, den Kundendienst oder eine in ähnlicher Weise qualifierte Person.
• Schalten Sie beim Aufreten von Schäden das Gerät aus undziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie den Hersteller, den Kundendienst oder eine inähnlicher Weise qualifierte Person.
  Das Netzkabel muss unbedingt sicher geerdet werden.
• Wenn das Netzkabel beschädigt ist muss das Gerät zur Gefahrenvermeidung ausgeschaltet werden und der Netzstecker aus der Steckdose gezogen werden. Das Netzkabel muss vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise qualifi zierten Person ersetzt werden.

WARNING

Verletzungsgefahr! Reparaturen am Kühmittelkreislauf)dürfen nur von geschulten Fachpersonal ausgeführten werden. Versuchen Sie niemals das Gerät selbst zu reparieren!

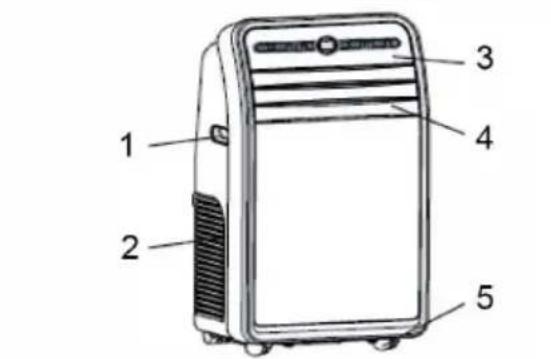

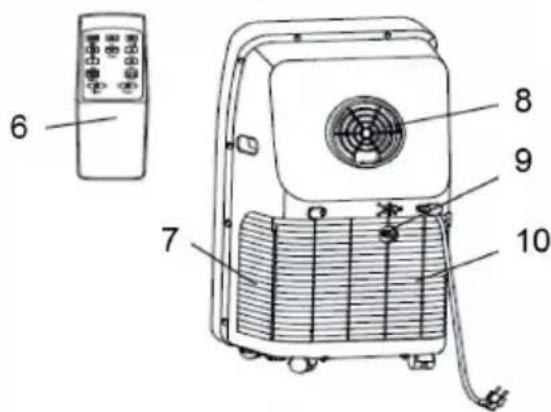

GERÄTEÜBERSICHT

1 Griff
2 Lufteinlass (links)
3 Bedienfeld
4 Luftleitlamelle
5 RollfuB
6 Fernbedienung
7 Lufteinlass (rechts)
8 Luftauslass
9 Wasserauslass
10 Lufteintrittsgitter
11 Abluftschlauch
12 Dichtungsrahmen

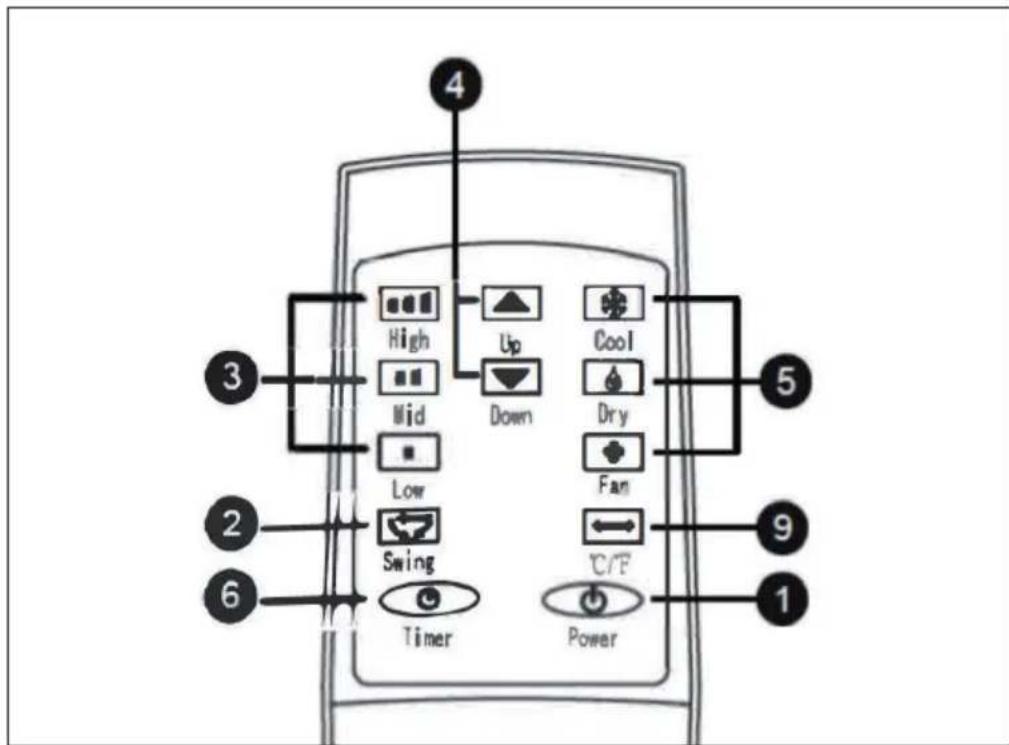

BEDIENFELD UNDFERNBEDIENUNG

8		7
TIMER MODE		C F SPEED SWING
6	5	4
1	Power Gerät ein- und	ausschalten.
2	Schwingen In dieserem	Modus schwingt die Luftleitlamelle automatisch.
3	Geschwindigkeit Wählten Sie zwischen hoher/mittlerer/niedriger Luftgeschwindigkeit.
4	Hoch/Runter Stellen sie mit den Pfeiltasten Zeit und Temperatur ein.
5	Modus Wählten Sie zwischen Kühlung/Luftung/Entfeuchtung.
6	Timer Gerät nach einer bestimmten Zeit automatisch ein-/auschalten.
7	Display Temperatur- und Zeitanzeige.
8	Empfänger Empfängt die Signale der Fernbedienung.
9	Celsius/Fahrenheit Wählten Sie mit dieser Taste (Fernbedienung) zwischen °C und °F.

INSTALLATION

• Stellen Sie das Gerät auf einen ebenen Untergrund in der Nähe des Fensters auf.
• Lassen Sie um das Geräth erum mindestens 50 cm Platz, um ausreichende Luftzirkulation zu gewährleisten.

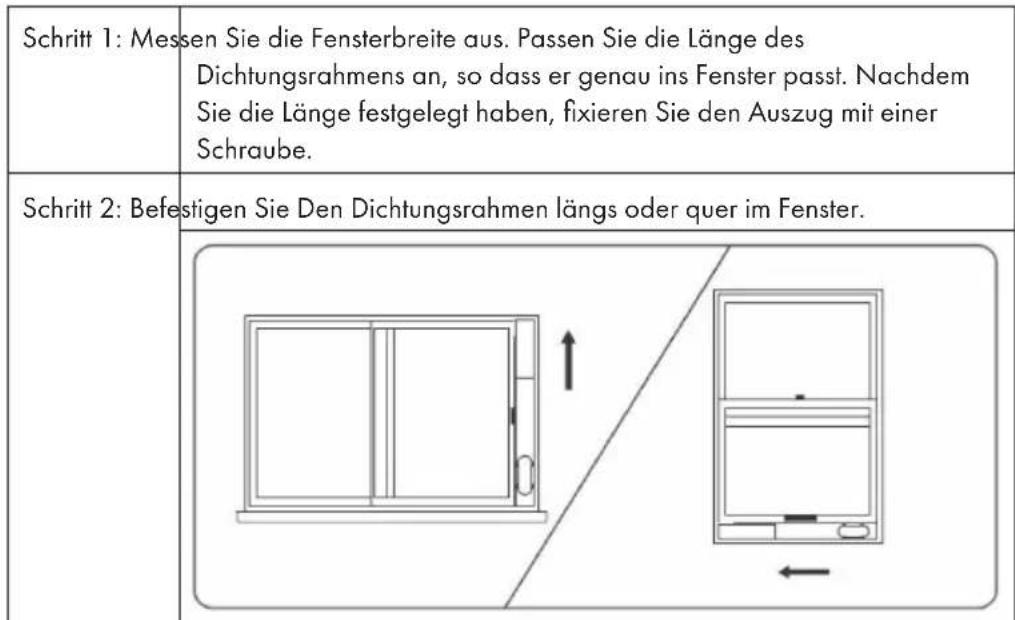

Dichtungsrahmen montieren

Schritt 3: Drehen Sie das Ende des Abluftschlauchs im Uhrzeigersinn an die Abluftöffnung an der Rückseite des Geräts.

Schritt 4: Stecken Sie das schmale Ende des Abluftschlauchs in die Öffnung des Dichtungsrahmens und schrauben Sie es fest.

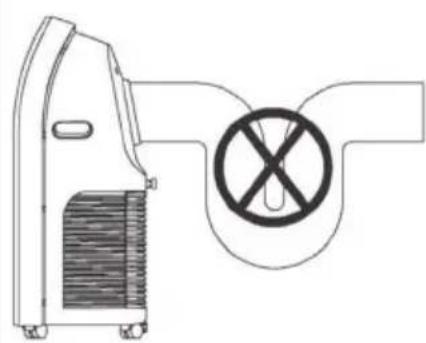

Wichtige Hinweise zur Installation

Die Flexibilität des Ablaufschlauchs ist sehr wichtig. Falsche Installation kann einen negativen Einfluss auf die Funktionen der Klimaanlage haben.
- Stellen Sie das Gerät so auf, dass der Schlauch nicht abgeknicht oder verdrecht wird.
Versichertn Sie sich, dass der Luftfluss im Abluftschlauch nicht befindert wird.
Die Länge des Abluftschlauchs ist genau auf diesen Geräte typ abgestimmt. Verlangern Sieihn nicht und ersetzen Sieihn auch nicht durch einen anderen Schlauch, andernfalls konnten Sie das Gerät beschädigen.
- Der Ablufschlauch lassst sich auf maximal 1,5 m verlangern. Bei der Benutzung sollte er so kurz wie möglich sein.

SO BRINGEN SIE DIE DICHTUNG AN

Die Montage der Fensterdichtung ist einfach. Sie konnen die Dichtung an ein gekipptes Fenster, ein seitlich geöffnetes Fenster oder ein Dachfenster anbringen. Wir haben hier zur Demonstration ein seitlich geöffnetes Fenster gewählt. Es eignet sich besonderss gut, weil sich der Abluftschlauch seitlich welt nach unter anbringen lasst.

Das Klettband wird an den drei offenen Seiten angebracht. Die Seite, an der das Fenster am Rahmen anliegt, wird ausgelassen. Den Fensterrehmen vorher reinigen und trocknen, damit das Band haftet.

123
Kleben Sie das Klettband links, oben und unter am Fensterrahmen an. Am besten schneiden Sie für jeder Seite einen Streifen zu.	Kleben Sie das Klettband nun auch an die Innenseite des Fensters.	Kletten Sie die Fensterdichtung an das Klettband im Fensterrahmen (oben beginnen) und anschließend an das Klettband im Fenster. Führten Sie den Abluft-schlauch des Klimagerätes durch das Loch, welche Sie durch die ReiBverschlüsse in der Höhe und große anpassen können.

VOR DEM ERSTEN GEBRAUCH

FernbedienungVBorbereiten

1 Schieben Sie die Abdeckung des Batteriefachs darüber, um es zu öffnen.
2 Stecken Sie zwei neue Alkaline-Batterien ins Batteriefach und achten Sie darauf, dass Sie die Batterien richtig herum einsetzen.
3 Schiebern Sie die Abdeckung wieder auf das Batteriefach.

Wichtige Hinweise zum Umgang mit Batterien

• Verwenden Sie für die Fernbedienung nur Alkaline-Batterien. Benutzen Sie keine Akkus oder andere Batterietypen.
• Wechseln Sie immer bereits Batterien aus. Mischen Sie keine alten und neuen Batterien.
• Falls Sie die Klimaanlage länger nicht benutzen, entfernen Sie die Batterien aus der Fernbedienung.
• Falls die Batterien auslaufen, verwenden Sie sie nicht weiter.
• Die Chemikalien in der Batterie können Brände oder Gesundheitsschäden verursachen. Falls Sie oder ihre Kleidung mit Batterieflüssigkeit in Berührung kommt, waschen Sie die betroffenen Stellen umgehend mit Leitungswasser ab. Falls die Batterie verschlükt wurde gurgeln Sie mit Wasser und suchen Sie umgehend einen Arzt auf.

INBETRIEBNAHME UND FUNKTIONEN

Kuhl-Modus

• Nachdem Sie das Gerät eingeschaltet haben befindet es sich im Kuhl-Modus. Alternatively konnen Sie auf die Mode-Taste auf der Fernbedienung drücken und den Kuhl-Modus manuell einstehen. Sobald der Modus aktiv ist leuchtet die Kontrollleuchte für den Kuhlmodus auf.
• Drücken Sie auf die Hoch/Runter-Taste, um die gewünschte Temperatur einzustellen (16-30°C).
• Drücken Sie auf die Taste für die Windgeschwindigkeit und wahlen Sie zwischen hoch, mittel oder langsam.

Luftverteilungs-Modus

• Drücken Sie auf die Mode-Taste an Gerät oder Fernbedienung und wahlen Sie den Luftverteilungs-Modus aus. Sobald der Modus aktiv ist, leuchtet die Kontrolleuchte für den Luftverteilungs-Modus.
• Drücken Sie auf die Taste für die Windgeschwindigkeit und wahren Sie zwischen hoch, mittel oder langsam. Die Temperaturlässt sich in thism Modus nicht anpassen.

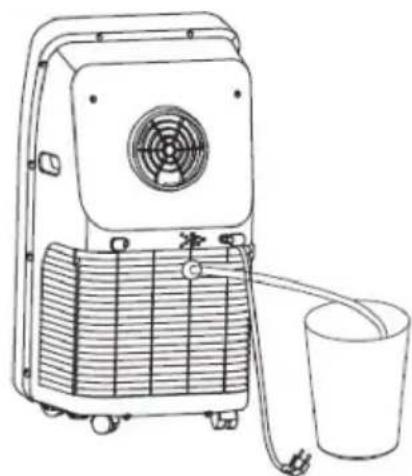

Entfeuchtungs-Modus

• Drücken Sie auf die Mode-Taste an Gerät oder Fernbedienung und wahlen Sie den Entfeuchtungs-Modus aus. Sobald der Modus aktiv ist leichtet die Kontrollleuche für den Entfeuchtungs-Modus auf.
• Entfernen Sie den Stopfen aus dem Wasserablauf und bringen Sie einen Wasserablaufschlauch an (siehe Bild). Stecken Sie das Andere Ende des Schlauchs in ein Auffanggefas oder einen Abfluss.

Falls die Raumtemperatur hoher als 17^ ist, startet der Kompressor. Falls die Raumtemperatur unter 15^ fällt, stoppt der Kompressor. Steigt die Raumtemperatur wieder über 17^ startet der Kompressor automatisch nach einer 3-minütigen Pause. Im Entfeuchtungs-Modus lauft die Lüfter mit niedriger Geschwindigkeit. Windgeschwindigkeit und Temperatur passen sich in thisem Modus nicht anpassen.

Hinweis: Wir empfehlen Ihnen den Abluftschlauch im Entfeuchtungs-Modus zu entfernen. Andernfalls Funktioniert die Entfeuchtung möglicherweise nicht richtig oder der Alarm für den vollen Wassertank wird angezeigt.

Timer-Modus

• Drücken Sie im Standby-Modus auf die Timer-Taste und stellen Sie eine Startzeit ein. Benutzen Sie die Hoch/Runter-Taste um die Vorlaufzeit (1-24 Stunden) einzustellen. Die Kontrolleuchte für den Timer leuchtet auf. Sobald die eingebene Zeit abgelaufen ist startet das Gerät automatisch.
• Drücken Sie während des Betriebs auf die Timer-Taste, um eine Endzeit einzustellen. Die Kontrolleuchte für den Timer leuchtet auf. Sobald die eingebene Zeit abgelaufen ist schaltet sich das Gerät automatisch ab.

GERÄTESTEUERUNG PER SMARTPHONE

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedieren. Die App ermöglich es ihren, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet ihren zudem Zugang zu Rezepten und weiterführrenden Informationen.

Gehen Sie folgendermaßen vor, um Ihr Smartphone mit ihrem Klarstein-Gerät zu verstehen:

1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrhem Smartphone den QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store oder bei Google Play herunter.
2 Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3 Öffnen Sie die Klarstein-App.
4 Melden Sie sich mit ihrem Konto an. Wenn Sie noch keinen Account haben, registrierten Sie sich in der Klarstein-App.
5 Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihr dem Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit ihrem Gerät liefert Ohnen die App, sobald Sie sie das ersten Mal öffnen.

Fehlerbehebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

• Ist das Gerät eingesteck?
• Ist die WLAN-Funktion des Smartphones aktiviert?
• Ist die WLAN-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die Anweisungen in der App.)
• Ist das WLAN-Password korrekt eingebehen worden?
• Befinden sich Router, Klarstein-Gerät und Smartphone während des Kopplungsversuches in unmittelbarer Höhe? (Idealerweise nicht mehr als 5 m voneinander entfern.)
• Falls Sie in den Einstellungen ihres WLAN-Routers das 2,4-GHz-Band deaktiviert haben, aktivieren Sie这点es in ihren Routereinstellungen.

Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim Verbindungsaufbau.

REINIGUNG UND PFLEGE

Das Gerät besitz ein automatisches Wasserverdampfungs-System. Durch die Zirkulation des Kondenswassers wird der Kompressor gekühlt. Dadurch verbessert sich nicht nur die Kühlleistung, es wird auch Energie gespart.

Wassertank entleeren

Falls der Wassertank voll ist, leuchtet „FL" auf dem Display auf und ein Alarm ertont. Der Kompressor stoppt automatisch. Entleeren Sie in thisem Fall umgehend den Tank, damit das Gerät fortfahren kann. Befolgen Sie dazu die folgenden Schritte:

1	Ziehen Sie den Stecker aus der Steckdose und entfernen Sie den Ablufschlauch.
2	Bewegen Sie das Gerät zu einem Abfluss oder einem Auffanggeführ.
3	Entfernen Sie den Stopfen aus dem Wasserablauf an der Rückseite des Geräts und halten Sie das Wasser abließen.
4	Stcken Sie den Stopfen wieder in den Wasserablauf.
5	Bringen Sie den Ablufschlauch während am Gerät an und starten Sie das Gerät.

Geräteüberfläche reinigen

• Um Elektroschocks zu vermeiden, schalten Sie das Gerät vor der Reinigung aus undziehen Sie den Stecker aus der Steckdose.
• Wischen Sie die Oberfläche mit einem weichen Tuch ab. Benutzen Sie keine chemischen Lösemittel, wie Benzin oder Alkohol, andernfalls konnten Sie das Gerät oder die Oberfläche beschädigen.
• Achten Sie darauf, dass kein Wasser in das Gerät eindringt.

Filter reinigen

Wir empfehlen Ohnen das Filtersieb alle zwei Wochen zu reinigen. Falls die Luft sehr staubig ist, reinigen Sie den Filter öfter. Wenn sich der Filter mit Staub zusetzt, verringiert sich die Leistung des Geräts. Reinigen Sie den Filter wie folgt:

• Entfernen Sie das Luftintrittsgitter und die Filtersiebe. Reinigen Sie die Filter mit Wasser und etwas Neutralreiniger oder warmem Wasser (nicht warmer als 40^ ). Lassen Sie die Filter anschließend im Schatten trocknen.
• Nach dem die Filter getrocknet sind, schieben Sie sie wieder ins Gerät. Schlieben Sie das Gerät wieder an und starten Sie es und fahren Sie wie gewohnt fort.

Hinweis: Falls der Filter nicht sehr schmutzig ist, konnen Sieihn mit einem Handstaubsauger absaugen oder mit kaltem oder warmem Wasser abbrausen. Benutzen Sie zur Reinigung keinheits Wasser (über 40^ ) und keine chemischen Lösemittel. Um Deformation zu vermieden, halten Sie den Filter fern von Wärmequellen und halten Sieihn an der Luft trocknen. Benutzen Sie das Gerät nicht ohne Filter.

Gerät nach Saisonende einlagern

Falls sie das Gerät länger nicht benutzen oder einlagern möchten, befolgen Sie die folgenden Schritte:

• Ziehen Sie den Stopfen aus dem Wasserauslass und entleeren Sie den Wassertank.
• Lassen Sie die Klimaanlage 2 Stunden lang im Luftverteilungs-Modus laufen, bis das Gerätinnen komplett trocken ist.
• Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose.
• Reinigen Sie den Filter, lassen Sie ihn trocknen und schieben Sie ihn wieder ins Gerät.
• Entfernen Sie den Abluftschlauch und das Zubehor und verstauen Sie ihn sorgfältig.
• Entfernen Sie die Batterien aus der Fernbedienung.
• Packen Sie das Gerät in einen Plastikbeutel und bewahren Sieihn an einem kühlen, trockenen Ort auf.

Gerät zum Saisonstart wieder anschließen

• Versichert Sie sich, dass sich der Stopfen im Wasserablauf befindet und die Filter eingesetzt sind.
• Untersuchen Sie das Netzkabel auf Schäden. Sollte es beschädigt sein, benutzen Sie das Gerät nicht und halten Sie es von einem Fachbetrieb ersetzen.
• Legen Sie die Batterien in die Fernbedienung ein.
• Installieren Sie das restliche Zubehör gemäß der Anleitung im Kapitel „Installation".

FEHLERMELDUNGEN

E1	Der Sensor für die Leitungstemperatur funktioniert nicht.
E2	Der Sensor für die Raumtemperatur funktioniert nicht.
E4	Die Frostschutzfunktion ist aktiv: Wenn die Leitungstemperatur unter 0°C fällt, hält die Klimaanlage automatisch an. Sobald die Leitungstemperatur über 8°C steigt, erlischt die Schutzfungtion und das Gerät führt normal fort.

FEHLERBEHEBUNG

Fehler Mögliche Ursache	Lösung
Das Gerät faktioniert nicht.	Das Gerät ist aus. Schalten	Sie das Gerät ein.
	Das Display zeigt „FL". Schalte	alten Sie das Gerät aus, entleeren Sie den Tank und schalten Sie das Gerät wieder ein.
	Der Ausschalt-Timer ist aktiv.	Starten Sie das Gerät nach einer 3-minütigen Pause.
Die Kühlfunktion faktinoriert nicht richtig.	Türen/Fenster sind offen oder der Raum ist voller Menschen.	Schreiben Sie alle Türen/ Fenster und öffener Sie alle Wärmequellen.
	Der Filter ist verschmutzt. Rechnigen Sie den Filter.
	Luftsein- oder -auslass ist blockiert.	Entfernen Sie alle Objekte, die den Luftfluss behindern.
Das Gerät macht laute Gerasche.	Das Gerät stehen uneben oder wackelig.	Stellen Sie das Gerät auf einen festen, ebenen Untergrund.
Der Kompressor faktioniert nicht.	Die Kompressor-Schutzfunktion ist aktiv.	Warten Sie 3 Minuten und starten sie das Gerät nachdem es abgekühlt ist erneut.

Angaben nach Verordnung (EU) Nr. 626/2011

Warenzeichen des Lieferanten:

Klarstein

Modellkennung des Lieferanten:

10035800, 10035801, 10035802

Schalleistungspegel in Innenräumen bei Norm-Nennbedingungen im Kuhlbetrieb in dB:

65dB

Der Austritt von Kältemittel (R290)tragt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärung bei als solche mit higherem Treibhauspotenzial. Dieses Gerät enthalt Kältemittel mit einem Treibhauspotenzial von 3. Somit hatte ein Austreten von 1 kg theseis Kältemittels 3 Mal große Auswirkungen auf die Erderwärung als 1 kg CO_2 , bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen - stets Fachpersonal hinzuziehen.

Leistungszahl im Kuhlbetrieb (EER rated): 2,6

Energieeffizienzklasse:

A

Energieverbrauch 1,4 kWh je 60 Minuten, auf der Grundlage von Ergebnissen der Normprüfung. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

Kühleistung P rated in kW:

3,5 kW

Angaben nach Verordnung (EU) Nr. 206/2012

Modellkennung(en) 10035800, 1003	5801, 10035802
Bezeichnung Symbol Wert Einheit
Nenn-Leistung im Kühlbetrieb P	rated im Kühlbetrieb	3,5 kW
Nenn-Leistung im Heizbetrieb P	rated im Heizbetrieb	-kW
Nenn-Leistungsaufnahme im Kühlbetrieb	PEER	1,4 kW
Nenn-Leistungsaufnahme im Heizbetrieb	PCOP	-kW
Nenn-Leistungszahl im Kühlbetrieb EERd	2,6	-
Nenn-Leistungszahl im Heizbetrieb	COPd	--
Leistungsaufnahme im Betriebszustand „Temperaturregler aus“	PTO	-	W
Leistungsaufnahme im Bereitschaftszustand	PSB	0,44	W
Stromverbrauch von Einkanal-/Zweikanal-Raumklägeräten (getrennte Angabe für Kühlbetrieb und Heizbetrieb)	Zweikanal: QDD	-SD: 1,303 (Kühlbetrieb)SD: 1,187 (Heizbetrieb)	Zweikanal:kWh/aEinkanal:kWh/h
Schallleistungspegel	LWA	65	dB(A)
Treibhauspotenzial	GWP	3	kg CO2 Åq.
Kontaktadresse für weitere Informationen	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei ztrennen.
- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampenitte über den Hausmull, sofern Si nicht das WEEE Symbol/TRagen.
- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronik gerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrals im Kalenderjahr oder dauerhaft Elektround Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen und

2 auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro-oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, damit „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in ihrer Höhe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwahlen.
• Batterien können überall dORT Kostenfrei zurückgegeben werden, wo sie verkauf werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghofenahmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte konnen Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung darauf auf hin, dass diese Produkte nicht im Hausmüll entsorgt werden davon. Stättdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihr Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, * dürfen die Batterien nicht im Hausmull entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgungschützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

CE UK CA

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Hiermit erklart Chal-Tec GmbH, dass der Funkanlagenotyp Metrobreeze New York der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar: use. Berlin/10035800

Dear Customer,

MISE EN ROUTE ET FONCTIONS

Mode climatisation
