BEDIENUNGSANLEITUNG Iceblock Ecosmart Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Hinweise zum Kältemittel R290 5

Sicherheitshinweise 6

Geräteübersicht und Funktionstasten 8

Bedienfeld 9

Fernbedienung 10

So bringen Sie die Dichtung an 11

Installation des Geräts 12

Inbetriebnahme und Bedienung 12

Gerätesteuerung per Smartphone 16

Reinigung und Pflege 18

Fehlerbehebung 18

Produktdatenblatt 20

Produktdatenblatt 22

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 24

Hinweise zur Entsorgung 26

Konformitätserklärung 26

English 27

Español 49

Français 71

Italiano 93

TECHNISCHE DATEN

Artikelnummer 10034656	10034658
Stromversorgung 220-240	V ~ 50/60 Hz
Kühlleistung 7000 BTU/h ~	2050 W 9000 BTU/h ~ 26	00 W
Nennleistung (Kühlung) 78	5 W 1000 W
WiFi-Standard	802.11 b/g/n
WiFi-Frequenz	2,4 GHz
WiFi-Sendeleistung (max.)	20 dBm

HINWEISE ZUM KÄLTEMITTEL R290

Warnhinweise

• Die Klimaanlage muss aufrecht aufbewahrt und transportiert werden. Andernfalls können irreparable Kompressorschäden entstehen. Lassen Sie das Gerät im mindestens 24 Stunden stehen, bevor Sie es in Betrieb nehmen.
• Schalten Sie den das Gerät vor der Reinigung aus und trennen Sie es von der Stromversorgung.
• Stellen sie sicher, dass das Produkt einen ständigen Luftstrom erzeugt! Stellen Sie sicher, dass die Lufteinlässe und -auslässe nicht blockiert sind.
• Betreiben Sie dieses Gerät zur Vermeidung von Lecks auf einem horizontalen Untergrund.
• Jede Person, die Arbeiten an einen Kältemittelkreislauf vornimmt, sollte über ein aktuell gültiges Zertifikat einer von der Industrie akkreditierten Bewertungsstelle verfügen. Damit wird die Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer branchenweit anerkannten Bewertungsspezifikation sichergestellt.
• Wenn das Gerät nicht mehr funktioniert, entsorgen Sie es fachgerecht.
• Bewahren Sie das Gerät bei Nichtgebrauch an einem gut belüfteten Ort auf.
• Bewahren Sie das Gerät so auf, dass es nicht beschädigt wird.
• Reparaturen dürfen nur vom Hersteller oder einem autorisierten Fachbetrieb durchgeführt werden.
• Beschädigen Sie keine der Komponenten des Kältemittelkreislaufs. Ausströmendes Kältemittel wird unter Umständen nicht wahrgenommen, da es geruchlos ist.
• Wartung und Reparaturen müssen unter der Aufsicht von Spezialisten für den Einsatz von brennbaren Kältemitteln durchgeführt werden.

Informationen für Räume mit Kältemittelleitungen

• Beschränken Sie die Rohrleitungen auf ein Minimum.
• Achten Sie darauf die Rohrleitungen nicht zu beschädigen.
• Geräte mit brennbaren Kältemitteln dürfen nur in gut belüfteten Raum installiert werden.
• Halten Sie die nationalen Gasvorschriften ein.
• Alle mechanischen Verbindungen müssen für Wartungszwecke frei zugänglich sein.

VORSICHT

Brandgefahr! Dieses Gerät enthält das brennbares Kältemittel R290.

Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr.

SICHERHEITSHINWEISE

Spezielle Hinweise

• Verwenden Sie zum Entfrosten oder zum Reinigen ausschließlich vom Hersteller empfohlene Mittel.
• Lagern Sie das Gerät keinesfalls in einem Raum, in welchem sich permanent Zündquellen befinden (beispielsweise: offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschaltetes elektrisches Heizgerät).
• Durchstechen oder verbrennen Sie das Gerät keinesfalls.
• Beachten Sie, dass Kühlmittel geruchlos sein können.

Hinweis: Verwenden Sie das Gerät ausschließlich in Räumen, welche größer sind als X m² (siehe Tabelle):

Modell X ( m^2 )
5000 BTU/h, 7000 BTU/h, 8000 BTU/h 4 m^2
9000 BTU/h, 10000 BTU/h, 10500 BTU/h 12 m^2
12000 BTU/h, 14000 BTU/h, 16000 BTU/h, 18000 BTU/h 15 m^2

Allgemeine Sicherheitshinweise

• Das Gerät ist ausschließlich für die Verwendung im Innenbereich geeignet.
• Verwenden Sie das Gerät nicht, wenn es repariert werden muss oder nicht richtig installiert wurde.

• Verwenden Sie das Gerät nicht in den folgenden Bereichen:

• in der Nähe von Wärmequellen,

• in Bereichen, in welchen Öl spritzen kann,
• in Bereichen, welche direktem Sonnenlicht ausgesetzt sind,
• in Bereichen, in welchen Spritzwasser auftreten kann,
• in der Nähe von Badewannen, in Waschräumen, in der Nähe von Duschen oder Swimmingpools.

- Stecken Sie Ihre Finger oder sonstige Objekte niemals in die Belüftungsöffnungen. Warnen Sie insbesondere Kinder vor der davon ausgehenden Gefahr.

- Achten Sie darauf, dass das Gerät während des Transports und der Lagerung senkrecht gehalten wird, damit der Kompressor richtig positioniert wird.

- Schalten Sie das Gerät vor der Reinigung immer aus und ziehen Sie den Netzstecker aus der Steckdose.

- Schalten Sie das Gerät, bevor Sie es an einen anderen Ort stellen, aus und ziehen Sie den Netzstecker aus der Steckdose. Bewegen Sie das Gerät langsam und vorsichtig.

• Decken Sie das Gerät, zur Vermeidung von Brandgefahr, nicht ab.
• Alle Anschlüsse des Lüfters müssen den lokalen Vorschriften für elektrische Sicherheit entsprechen. Falls notwendig, informieren Sie sich über diese Vorschriften.
• Beaufsichtigen Sie Kinder, damit diese nicht mit dem Gerät spielen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen (Kinder eingeschlossen) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten und/oder mangelnder Erfahrung und Wissen verwendet werden, insofern diese von einer für ihre Sicherheit verantwortlichen Person in das Gerät eingewiesen wurden und die mit der Verwendung des Geräts einhergehenden Gefahren begreifen. Die Reinigung und Wartung des Geräts darf von Kindern nur unter Aufsicht durchgeführt werden.
• Das Gerät muss gemäß der nationalen Verkabelungsvorschriften installiert werden.
• Art und Spannung der Sicherungen: T, 250 V AC, 2 A oder höher.
• Kontaktieren Sie für die Reinigung und Wartung des Geräts den Kundendienst.
• Ziehen Sie nicht am Netzkabel und deformieren oder modifizieren Sie dieses nicht und tauschen Sie es keinesfalls in Wasser ein. Ein falscher Umgang mit dem Netzkabel kann zu Schäden am Gerät und/oder Stromschlägen führen.
  • Die nationalen Gasvorschriften müssen eingehalten werden.
  • Blockieren Sie keinesfalls die Belüftungsöffnungen.
• Bedienen Sie das Gerät nicht ausschließlich durch hineinstecken oder herausziehen des Netzsteckers, da es dadurch zu Stromschlägen oder zu Bränden durch Hitzeentwicklung kommen kann.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn seltsame Geräusche, ein seltsamer Geruch oder Rauch aus dem Gerät austreten.

Hinweise zum Umgang mit Schäden

• Kontaktieren Sie bei Schäden am Gerät den Hersteller, den Kundendienst oder eine in ähnlicher Weise qualifizierte Person.
• Schalten Sie beim Auftreten von Schäden das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose und kontaktieren Sie den Hersteller, den Kundendienst oder eine in ähnlicher Weise qualifizierte Person.
  • Das Netzkabel muss unbedingt sicher geerdet werden.
• Wenn das Netzkabel beschädigt ist muss das Gerät zur Gefahrenvermeidung ausgeschaltet werden und der Netzstecker aus der Steckdose gezogen werden. Das Netzkabel muss vom Hersteller, dem Kundendienst oder einer in ähnlicher Weise qualifizierten Person ersetzt werden.

WARNUNG

Verletzungsgefahr! Reparaturen am Kühlmittelkreislauf dürfen nur von geschulten Fachpersonal ausgeführt werden. Versuchen Sie niemals das Gerät selbst zu reparieren!

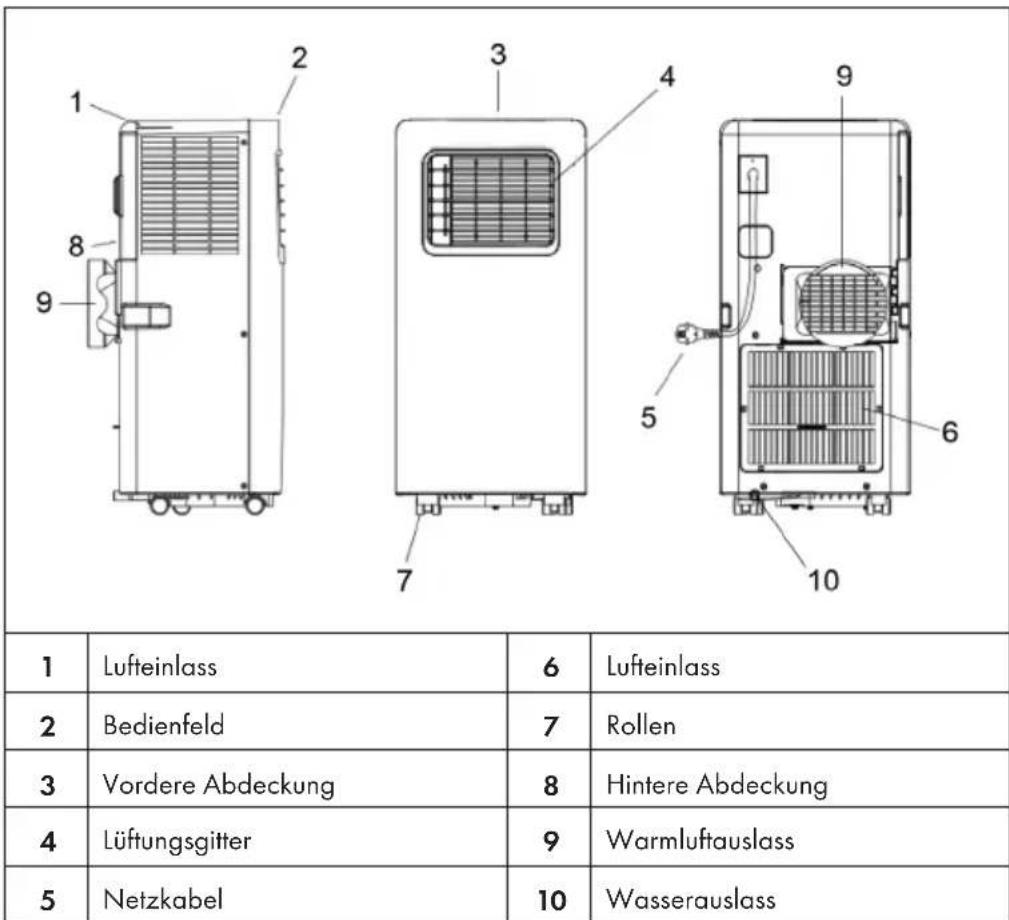

GERÄTEÜBERSICHT UND FUNKTIONSTASTEN

1	Lufteinlass	6	Lufteinlass
2	Bedienfeld	7	Rollen
3	Vordere Abdeckung	8	Hintere Abdeckung
4	Lüftungsgitter	9	Warmluftauslass
5	Netzkabel	10	Wasserauslass

Zubehör

Bezeichnung Menge
Lüfter 1
Abluftschlauch Heißluft 1
Schlauchverbinder (Fensterseite) 1
Schlauchverbinder (Lüfterseite) 1
Fensterdichtungs-Set 1
Fernbedienung 1

BEDIENFELD

A	Gerät ein-/ausschalten	1	WIFI-Anzeige
B	Temperatur erhöhen	2	Anzeige „Wasser voll“
C	Temperatur verringern	3	Hohe Lüftergeschwindigkeit
D	Modus	4	Niedrige Lüftergeschwindigkeit
E	Lüftergeschwindigkeit	5	Timer ein/aus
F	Timer ein/aus	6	Kühlung
		7	Entfeuchtung
		8	Ventilator

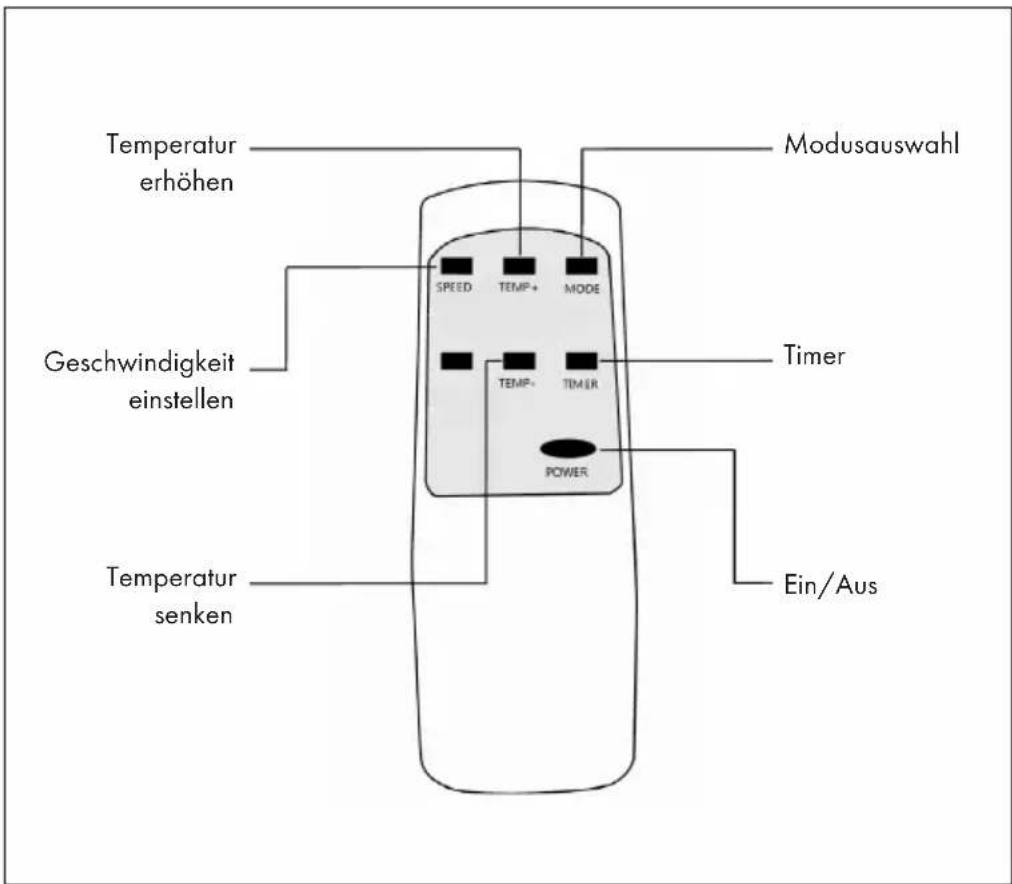

FERNBEDIENUNG

Temperatur erhöhen Modusauswahl Geschwindigkeit einstellen SPEED TEMP+ MODE Timer TEMP+ TIMER POWER Temperatur senken Ein/Aus

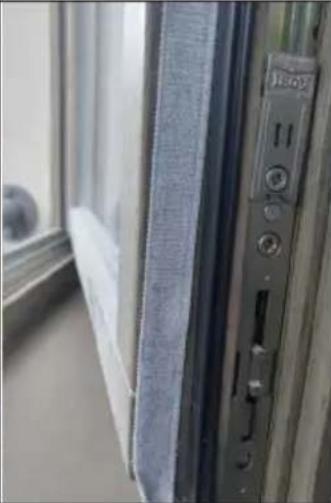

SO BRINGEN SIE DIE DICHTUNG AN

Die Montage der Fensterdichtung ist einfach. Sie können die Dichtung an ein gekipptes Fenster, ein seitlich geöffnetes Fenster oder ein Dachfenster anbringen. Wir haben hier zur Demonstration ein seitlich geöffnetes Fenster gewählt. Es eignet sich besonders gut, weil sich der Abluftschlauch seitlich weit nach unten anbringen lässt.

Das Klettband wird an den drei offenen Seiten angebracht. Die Seite, an der das Fenster am Rahmen anliegt, wird ausgelassen. Den Fensterrahmen vorher reinigen und trocknen, damit das Band haftet.

123

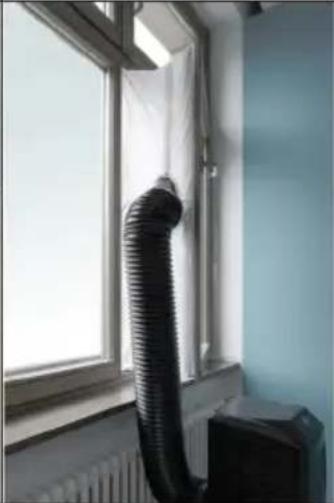

Kleben Sie das Klettband links, oben und unten am Fensterrahmen an.Am besten schneiden Sie für jede Seite einen Streifen zu.	Kleben Sie das Klettband nun auch an die Innenseite des Fensters.	Kletten Sie die Fensterdichtung an das Klettband im Fensterrahmen (oben beginnen) und anschließend an das Klettband im Fenster.Führen Sie den Abluft- schlauch des Klimagerätes durch das Loch, welches Sie durch die Reißverschlüsse in der Höhe und Größe anpassen können.

INSTALLATION DES GERÄTS

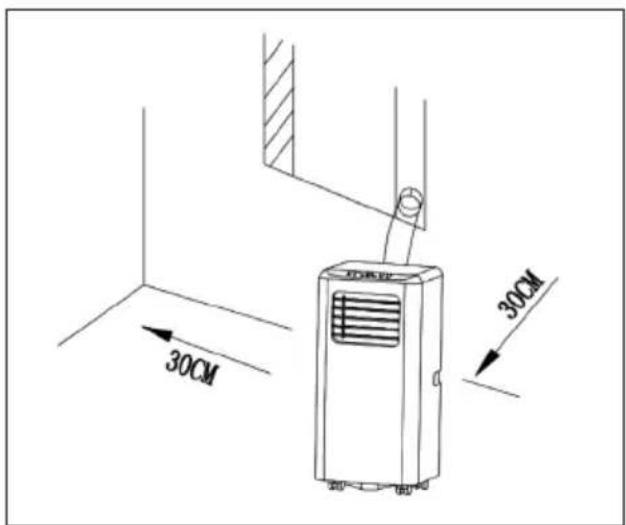

- Stellen Sie das Gerät auf eine flache Oberfläche mit einem Mindestabstand von 30 cm zu allen Geräteseiten. Blockieren Sie keinesfalls die Belüftungsöffnungen.

- Verwenden Sie das Gerät nicht primär als Luftentfeuchter.

• Die Verkabelung muss den lokalen Bestimmungen für elektrische Sicherheit entsprechen.

30CM 30CM

INBETRIEBNAHME UND BEDIENUNG

1. Wählen Sie einen Ort aus, an welchem sich eine Stromverbindung in der Nähe befindet

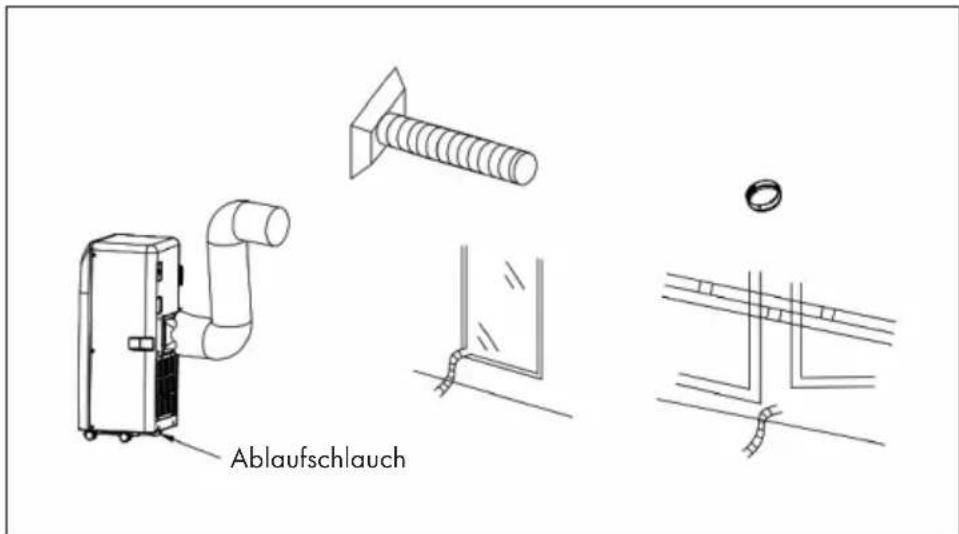

2. Installieren Sie, wie in den beiden Abbildungen unten dargestellt, den Abluftschlauch und passen Sie die Position des Fensters an.

Ablaufschlauch

1. Verbinden Sie, wie in der Abbildung mit dem Abluftschlauch (siehe Abschnitt „Reinigung und Pflege“) dargestellt, den Abluftschlauch (nur bei Modellen mit integrierter Heizung).
2. Stecken Sie den Netzstecker in eine geerdete AC 220 \~ 240 V Steckdose.
3. Drücken Sie zum Einschalten des Geräts die Taste EIN/AUS.

Vor der Verwendung

Stellen Sie sicher, dass der Abluftschlauch richtig montiert wurde.

Sicherheitshinweise für Kühlung und Luftentfeuchtung

• Wenn Sie Kühlungs- und Luftentfeuchtungsfunktionen nutzen, warten Sie nach dem Ausschalten des Geräts mindestens 3 Minuten, bevor Sie das Gerät erneut einschalten.
• Stellen Sie sicher, dass die Stromversorgung den Anforderungen entspricht.
  • Verwenden Sie einen AC-Anschluss.
• Verwenden Sie die Steckdose ausschließlich für dieses Gerät und achten Sie darauf, dass in diesen Stromkreislauf keine weiteren Geräte angeschlossen werden.

Kühlung

• Drücken Sie so lange die Modustaste, bis das Kühlsymbol auf dem Bildschirm angezeigt wird.
• Drücken Sie zur Auswahl der gewünschten Temperatur (16-31 °C) die Tasten TEMP+/TEMP-.
• Drücken Sie zur Auswahl der Ventilatorgeschwindigkeit die Taste SPEED.

Luftentfeuchtung

• Drücken Sie so lange die Modustaste, bis das Luftentfeuchtungssymbol auf dem Bildschirm angezeigt wird.
• Die Temperatur wird automatisch auf 2 °C weniger als die Raumtemperatur eingestellt.
  • Die Geschwindigkeit des Ventilatormotors wird automatisch auf niedrig eingestellt.

Ventilator

• Drücken Sie so lange die Modustaste, bis das Ventilatorsymbol auf dem Bildschirm angezeigt wird.
• Drücken Sie zur Auswahl der Ventilatorgeschwindigkeit die Taste SPEED.

Heizfunktion

Hinweis: Diese Funktion ist nicht verfügbar für Modelle, die nur über eine Kühleinheit verfügen

• Drücken Sie so lange die Modustaste, bis das Heizsymbol auf dem Bildschirm angezeigt wird.
• Drücken Sie zur Auswahl der gewünschten Raumtemperatur (16-31 °C) die Tasten TEMP+/TEMP-.
• Drücken Sie zur Auswahl der Ventilatorgeschwindigkeit die Taste SPEED.

Automatische Einschaltzeit (Timer)

• Drücken Sie, wenn das Gerät ausgeschaltet ist, die Taste TIMER und wählen Sie die gewünschte Einschaltzeit aus.
• Auf dem Bildschirm wird „Preset ON Time“ angezeigt.
  • Die Einschaltzeit kann beliebig (00:00 Uhr – 24:00 Uhr) gewählt werden.

Automatische Ausschaltzeit (Timer)

• Drücken Sie, wenn das Gerät eingeschaltet ist, die Taste TIMER und wählen Sie die gewünschte Ausschaltzeit aus.
• Auf dem Bildschirm wird „Preset OFF Time“ angezeigt.
  • Die Ausschaltzeit kann beliebig (00:00 Uhr – 24:00 Uhr) gewählt werden.

Sicherheitsfunktion des inneren Wassertanks

Der innere Wassertank verfügt über eine Sicherheitsfunktion, die den Wasserstand kontrolliert. Wenn der Wasserstand eine bestimmte Höhe erreicht, leuchtet die Wasserstandsanzeigeleuchte auf und signalisiert, dass der Wassertank voll ist (Sollte der Wasserpumpenmotor beschädigt und der Wassertank voll sein, entfernen Sie den Gummistopfen an der Unterseite des Geräts, um das gesamte Wasser abzulassen.

Hinweis: Wenn Sie planen, dieses Gerät längere Zeit nicht zu benutzen, entfernen Sie den Gummistopfen aus dem Ablaufloch am Boden des Geräts und lassen Sie das gesamte Wasser nach außen ab.

Kontinuierliche Entwässerung

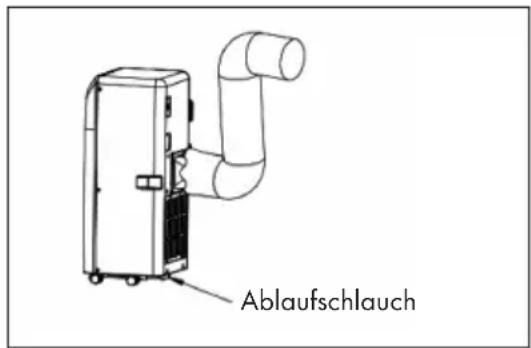

Sie können zur kontinuierliche Entwässerung einen Ablaufschlauch verwenden, der an die untere Ablauföffnung angeschlossen wird. Das ist nur aber nur erforderlich, wenn das Gerät im Heizmodus verwendet.

Ablaufschlauch

Die kontinuierliche Entwässerung muss nicht angewendet werden, wenn das Gerät im Kühl- oder Entfeuchtungsmodus betrieben wird. Das Gerät kann das Kondenswassers automatisch durch den Wasserpumpenmotor verdunsten.

Bei Beschädigung des Wasserpumpenmotors muss ein Ablaufschlauch zur Entwässerung verwendet werden. Schließen Sie den Ablaufschlauch an die untere Ablauföffnung an.

Bei Beschädigung des Wasserpumpenmotor können Sie das angesammelte Kondenswasser auch manuell entsorgen. Wenn die Wasserstandsanzeigeleuchte leuchtet, schließen Sie bitte einen Ablaufschlauch an die untere Ablauföffnung an, um das gesamte Wasser im Wassertank nach außen abzulassen.

GERÄTESTEUERUNG PER SMARTPHONE

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführenden Informationen.

Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu verbinden:

1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store oder bei Google Play herunter.
2 Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3 Öffnen Sie die Klarstein-App.
4 Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben, registrieren Sie sich in der Klarstein-App.
5 Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihrem Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das erste Mal öffnen.

iOS Android

So starten Sie die WLAN-Funktion am Gerät

Drücken Sie lang auf die Taste SPEED, um den WIFI-Modus zu starten. Die WIFI-Anzeige am Bedienfeld geht an. Während das Gerät nach anderen Geräten sucht, blinkt die Anzeige. Sobald das Gerät verbunden ist, leuchtet die Anzeige durchgehend. Solange das Gerät via WLAN mit Ihrem Smartphone verbunden ist, können Sie alle Gerätefunktionen über die App steuern.

Fehlerbehebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

• Ist das Gerät eingesteckt?
• Ist die WLAN-Funktion des Smartphones aktiviert?
• Ist die WLAN-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die Anweisungen in der App.)
• Ist das WLAN-Passwort korrekt eingegeben worden?
• Befinden sich Router, Klarstein-Gerät und Smartphone während des Kopplungsversuches in unmittelbarer Nähe? (Idealerweise nicht mehr als 5 m voneinander entfernt.)
• Falls Sie in den Einstellungen ihres WLAN-Routers das 2,4-GHz-Band deaktiviert haben, aktivieren Sie dieses in Ihren Routereinstellungen.

Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim Verbindungsaufbau.

REINIGUNG UND PFLEGE

• Schalten Sie das Gerät vor der Reinigung aus und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie zur Reinigung des Geräts kein Benzin oder andere Chemikalien.
  • Waschen Sie das Gerät nicht direkt ab.
• Kontaktieren Sie, wenn das Gerät beschädigt sein sollte, den Kundendienst.

Reinigung des Luftfilters

• Der Luftfilter kann durch Staub/Schutz blockiert werden und sollte einmal alle zwei Wochen gereinigt werden.
• Öffnen Sie das Belüftungsgitter und nehmen Sie den Luftfilter heraus.
• Reinigen Sie den Luftfilter mit einem neutralen Reinigungsmittel und lauwarmem Wasser. Trocknen Sie den Filter anschließend im Schatten.
• Setzen Sie den Luftfilter und alle anderen Komponenten wieder ein.

Reinigung der Geräteoberfläche

Reinigen Sie die Geräteoberfläche mit einem neutralen Reinigungsmittel und einem feuchten Tuch. Reiben Sie die Geräteoberfläche anschließend mit einem trockenen Tuch trocken.

FEHLERBEHEBUNG

Problem Mögliche Ursache Lösungsansatz
Das Gerät startet nicht beim Drücken der Taste Ein/Aus.	Die Wasserstandsanzeige-leuchte blinkt auf, weil der Wassertank voll ist.	Entleeren Sie das Wasser aus dem Wassertank.
	Die Raumtemperatur ist höher als die eingestellte Temperatur (elektrischer Heizmodus).	Setzen Sie die Temperatureinstellung zurück.
	Die Raumtemperatur ist niedriger als die eingestellte Temperatur (Kühlmodus).	Setzen Sie die Temperatureinstellung zurück.

Problem Mögliche Ursache Lösungsansatz
Das Gerät kühlt nicht richtig.	Die Türen oder Fenster wurden nicht richtig geschlossen.	Stellen Sie sicher, dass alle Türen und Fenster geschlossen sind.
	Im Raum befinden sich Wärmequellen.	Entfernen Sie, falls möglich, die Wärmequellen.
	Der Abluftschlauch wurde nicht angeschlossen oder ist blockiert.	Schließen Sie den Schlauch an oder reinigen Sie diesen.
	Die Temperatureinstellung ist zu hoch.	Setzen Sie die Temperatureinstellung zurück.
	Der Lufteinlass ist blockiert.	Reinigen Sie den Lufteinlass.
Das Gerät ist sehr laut. Der Boden des Standorts ist nicht eben oder nicht flach genug.		Stellen Sie das Gerät, wenn möglich, auf eine ebene und flache Oberfläche.
		Das Geräusch entsteht durch das im Inneren des Lüfters zirkulierende Kältemittel.

Fehlermeldungen

E1 D	Der Temperatursensor des Kondensators ist defekt.	Ersetzen Sie den Temperatursensor des Kondensators.
E2	Beim Kühlen ist der Wassertank voll.	Entnehmen Sie den Gummistopfen und leeren Sie das Wasser aus.
E3 D	Der Temperatursensor des Verdampfers ist defekt.	Ersetzen Sie den Temperatursensor des Verdampfers.
E4 B	Beim Heizen ist der Wassertank voll. Entleeren Sie den Wassertank.

PRODUKTDATENBLATT

Angaben nach Verordnung (EU) Nr. 626/2011

Warenzeichen des Lieferanten: Klarstein

Modellkennung des Lieferanten: 10034656

Schallleistungspegel in Innenräumen bei Norm-Nennbedingungen im Kühlbetrieb in dB: 65 dB

Der Austritt von Kältemittel (R290) trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotenzial. Dieses Gerät enthält Kältemittel mit einem Treibhauspotenzial von 3. Somit hätte ein Austreten von 1 kg dieses Kältemittels 3 Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO _2 , bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.

Leistungszahl im Kühlbetrieb (EER _rated ): 2,6

Energieeffizienzklasse: A

Energieverbrauch 0,8 kWh je 60 Minuten, auf der Grundlage von Ergebnissen der Normprüfung. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

Kühlleistung P_rated in kW: 2,1 kW

Angaben nach Verordnung (EU) Nr. 206/2012

Modellkennung(en) 10034656
Bezeichnung Symbol Wert Einheit
Nenn-Leistung im Kühlbetrieb P	ratedim Kühlbetrieb 2,1 kW
Nenn-Leistung im Heizbetrieb P	ratedim Heizbetrieb - kW
Nenn-Leistungsaufnahme im Kühlbetrieb	P_EER	0,8 kW
Nenn-Leistungsaufnahme im Heizbetrieb	P_COP	-kW
Nenn-Leistungszahl im Kühlbetrieb EERd	2,6 -
Nenn-Leistungszahl im Heizbetrieb	COPd	--
Leistungsaufnahme im Betriebszustand „Temperaturregler aus"	P_TO	-W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,5 W
Stromverbrauch von Einkanal-/ Zweikanal- Raumklimageräten (getrennte Angabe für Kühlbetrieb und Heizbetrieb)	Zweikanal: Q_DD Einkanal: Q_SD	0,8 Zweikanal: kWh/aEinkanal: kWh/h
Schallleistungspegel	L_WA	65	dB(A)
Treibhauspotenzial	GWP	3	kg CO2Äq.
Kontaktadresse für weitere Informationen	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

PRODUKTDATENBLATT

Angaben nach Verordnung (EU) Nr. 626/2011

Warenzeichen des Lieferanten: Klarstein

Modellkennung des Lieferanten: 10034658

Schallleistungspegel in Innenräumen bei Norm-Nennbedingungen im Kühlbetrieb in dB: 65 dB

Der Austritt von Kältemittel (R290) trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotenzial. Dieses Gerät enthält Kältemittel mit einem Treibhauspotenzial von 3. Somit hätte ein Austreten von 1 kg dieses Kältemittels 3 Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO _2 , bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.

Leistungszahl im Kühlbetrieb (EER _rated ): 2,6

Energieeffizienzklasse: A

Energieverbrauch 1,0 kWh je 60 Minuten, auf der Grundlage von Ergebnissen der Normprüfung. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

Kühlleistung P_rated in kW: 2,6 kW

Angaben nach Verordnung (EU) Nr. 206/2012

Modellkennung(en) 10034658
Bezeichnung Symbol Wert Einheit
Nenn-Leistung im Kühlbetrieb P	ratedim Kühlbetrieb	2,6 kW
Nenn-Leistung im Heizbetrieb P	ratedim Heizbetrieb	kW
Nenn-Leistungsaufnahme im Kühlbetrieb	P_EER	1,0 kW
Nenn-Leistungsaufnahme im Heizbetrieb	P_COP	-kW
Nenn-Leistungszahl im Kühlbetrieb EERd	2,6 -
Nenn-Leistungszahl im Heizbetrieb	COPd	--
Leistungsaufnahme im Betriebszustand „Temperaturregler aus"	P_TO	-W
Leistungsaufnahme im Bereitschaftszustand	P_SB	0,5 W
Stromverbrauch von Einkanal-/ Zweikanal- Raumklimageräten (getrennte Angabe für Kühlbetrieb und Heizbetrieb)	Zweikanal: Q_DD Einkanal: Q_SD	1,0 Zweikanal:kWh/aEinkanal:kWh/h
Schallleistungspegel	L_WA	65	dB(A)
Treibhauspotenzial	GWP	3	kg CO2Äq.
Kontaktadresse für weitere Informationen	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

CE UK CA

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp Iceblock Ecosmart der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/10034656

Dear Customer,

MISE EN MARCHE ET UTILISATION
