Produkttyp	Monoblock-Mobilklimaanlage
Modell	Windwaker B 12
Marke	Klarstein
Abmessungen (B x H x T)	Ca. 45 x 70 x 35 cm
Gewicht	Ca. 25 kg
Stromversorgung	220-240 V ~ 50 Hz
Kühlleistung	12000 BTU/h (3,5 kW)
Stromverbrauch	Ca. 1,2 kW
Geräuschpegel	Ca. 65 dB (max)
Wassertankkapazität	1,5 L (kontinuierlicher Ablauf möglich)
Luftdurchsatz	400 m³/h
Energieeffizienzklasse	A (Kühlen)
Hauptfunktionen	Kühlen, Lüften, Entfeuchten
Einstellbarer Thermostat	Ja, 16-30 °C
Fernbedienung	Ja (im Lieferumfang enthalten)
Timer	Ja, 24h programmierbar
Luftfilter	Waschbar (Schaumstoff)
Pflege und Reinigung	Filter alle 2 Wochen reinigen, Kondensator jährlich reinigen
Sicherheit	Frostschutz, automatische Absperrung bei vollem Tank, Überhitzungsschutz
Ersatzteile und Reparierbarkeit	Filter, Fernbedienung, Abluftset als Ersatzteile erhältlich
Allgemeine Informationen	2 Jahre Garantie, Kundenservice Klarstein

Häufig gestellte Fragen - Windwaker B 12 Klarstein

Wie installiere ich das Abluftset?

Befestigen Sie den Abluftschlauch an der Rückseite des Geräts und setzen Sie den Fensteradapter in eine Öffnung ein. Achten Sie darauf, dass der Schlauch nicht geknickt ist, um eine optimale Leistung zu erzielen.

Muss das Wasser regelmäßig abgelassen werden?

Im Kühlmodus wird das Wasser teilweise verdunstet. Wenn der interne Tank voll ist, schaltet das Gerät ab. Verwenden Sie einen kontinuierlichen Ablaufschlauch, um manuelles Ablassen zu vermeiden.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien (AAA). Richten Sie die Fernbedienung auf den Empfänger am Gerät. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück, indem Sie es 10 Minuten lang vom Strom trennen.

Wie groß ist die maximale kühlbare Fläche?

Der Windwaker B 12 ist für Räume bis ca. 30 m² ausgelegt (abhängig von Isolierung und Sonneneinstrahlung).

Wie reinige ich den Luftfilter?

Entfernen Sie den Filter auf der Rückseite, waschen Sie ihn mit lauwarmem Seifenwasser, spülen Sie ihn ab und trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Keine chemischen Reinigungsmittel verwenden.

Kann ich das Gerät ohne Abluftschlauch verwenden?

Nein, der Abluftschlauch für warme Luft ist unerlässlich. Ohne ihn bleibt die warme Luft im Raum, was die Effizienz verringert und zu einer Überhitzung des Geräts führen kann.

Was bedeutet der Fehlercode E2?

Der Code E2 weist auf ein Problem mit dem Temperatursensor hin. Überprüfen Sie, ob die Lufteinlässe nicht blockiert sind, und starten Sie das Gerät neu. Wenn der Code weiterhin angezeigt wird, kontaktieren Sie den Kundendienst.

Das Gerät ist laut, ist das normal?

Ein Geräuschpegel von bis zu 65 dB ist für eine mobile Klimaanlage normal. Stellen Sie sicher, dass sie auf einer ebenen Fläche steht und die Füße aus Gummi sind, um Vibrationen zu reduzieren.

Kann man ein Verlängerungskabel verwenden?

Es wird davon abgeraten, ein Verlängerungskabel zu verwenden. Schließen Sie das Gerät direkt an eine geerdete Wandsteckdose an. Falls erforderlich, verwenden Sie ein Verlängerungskabel mit einem Mindestquerschnitt von 1,5 mm² und nicht länger als 3 Meter.

Wie schalte ich in den reinen Lüftungsmodus?

Drücken Sie die Taste Mode, bis der Ventilator ausgewählt ist. Sie können dann die Geschwindigkeit ohne Kühlung einstellen.

BEDIENUNGSANLEITUNG Windwaker B 12 Klarstein

Klimaanlage Innengerät

10029708 10029709

KLARSTEIN

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhalt

Technische Daten 2

Sicherheitshinweise 3

Geräteübersicht. 5

Fernbedienung 6

Pflege und Wartung 12

Fehlerbehebung 13

Montageanleitung (nur für den Installateur) 17

Hinweise zur Entsorgung 29

Konformitätserklärung 29

Technische Daten

Artikelnummer 10029708 10029709
Stromversorgung 220-240 V~, 50 Hz 220-240 V~, 50 Hz
Abmessungen (B x H x T) 770 x 283 x 201 mm 770 x 283 x 201 mm
Gewicht (netto) 8 kg 9 kg
Kühlleistung 2600 W 3500 W
Heizleistung 2800 W 3800 W
Entfeuchtungsleistung 0,8 l/h 1,4 l/h
Luftstromvolumen	280 - 600 m^3/h	300 - 680 m^3/h
Schalldruckpegel	24 - 41 dB (A)	25 - 42 dB (A)
Kältemittel	R 410A	R 410A
Kältemittelfüllmenge	0,7 kg	0,85 kg

Sicherheitshinweise

Gerätesicherheit

• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen.
• Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an. Dies stellt eine Brandgefahr dar.
• Ziehen Sie vor der Reinigung des Gerätes den Netzstecker. Es kann sonst zu einem Stromschlag kommen.
• Falls das Netzkabel beschädigt ist, muss es vom Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden.
• Waschen Sie die Klimaanlage nicht mit Wasser. Es besteht die Gefahr eines Stromschlags.
• Spritzen Sie auf das Innengerät kein Wasser. Dies birgt die Gefahr eines Stromschlags.
• Berühren Sie nach der Entfernung des Filters nicht die Rippen. Dabei besteht die Gefahr eines Stromschlags.
• Verwenden Sie keine Flammen oder einen Haartrockner, um den Filter zu trocknen. Es besteht die Gefahr einer Verformung oder Brandgefahr.
  • Die Wartung muss von Fachleuten (Mechatroniker der Kältetechnik) ausgeführt werden.
• Wenn eines der unten aufgeführten Phänomene auftritt, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Wenden Sie sich in dem Fall an den Kundendienst.

• Das Netzkabel ist überhitzt oder beschädigt.
- Es gibt während des Betriebs ein ungewöhnliches Geräusch.
- Das Klimgerät gibt einen ungewöhnlichen Geruch von sich.
• Das Innengerät leckt.

• Wenn das Gerät in einem kritischen Zustand betrieben wird, kann es zu einer Fehlfunktion, einem Stromschlag oder einen Brand führen.
• Wenn Sie das Gerät durch den Notschalter ein- oder ausschalten, drücken Sie diesen Schalter mit einem isolierten (nicht leitungsfähigen) Gegenstand.
• Treten Sie nicht auf das Gerät. Stellen Sie keine schweren Lasten darauf. Es kann zu einem Sach- oder Personenschaden führen.
• Reparieren Sie das Gerät nicht selbst. Es kann zu einem Stromschlag oder einem Geräteschaden führen. Treten Sie mit dem Kundendienst in Kontakt, wenn Sie das Gerät reparieren müssen.
• Die Montage und Wartung muss von qualifizierten Fachleuten ausgeführt werden. Wenn Sie das Gerät an einem anderen Ort montieren wollen, darf das nur ein Fachmann (Mechatroniker der Kältetechnik usw.) ausgeführt werden.

Besondere Sicherheitshinweise

• Stellen Sie die Raumtemperatur nicht zu niedrig ein. Dies ist nicht gut für die Gesundheit und verbraucht unnötig Strom. Räume mit Kindern, älteren Menschen und kranken Menschen sollten bei einer angemessenen Temperatur gehalten werden.
• Halten Sie Jalousien und Vorhänge geschlossen. Lassen Sie während des Betriebs keine Sonneneinstrahlung in den Raum.
• Halten Sie die Raumtemperatur gleichmäßig verteilt. Stellen Sie den senkrechten und waagerechten Luftstrom so ein, dass sich die Temperatur gleichmäßig im Raum verteilt. Die Luft kann nicht in Richtung des Lufteinlasses ausgestoßen werden.
• Achten Sie darauf, dass die Türen und Fenster fest geschlossen bleiben. Vermeiden Sie das Öffnen der Türen und Fenster so weit wie möglich, um den Raum klimatisiert zu halten.
• Reinigen Sie den Luftfilter regelmäßig. Verstopfungen des Luftfilters vermindern die Entfeuchtungswirkung. Reinigen Sie den Luftfilter mindestens alle zwei Wochen.
• Lüften Sie den Raum gelegentlich. Da die Fenster geschlossen bleiben, ist es gut, gelegentlich zu stoßlüften. Wenn Sie das Gerät einschalten, sollten Gardinen und Fenster geschlossen bleiben, um ein Hitze- bzw. Kälteleck zu vermeiden.
• Warten Sie nach dem Abschalten mindestens 3 Minuten, bevor Sie das Gerät wieder einschalten.

Geräteübersicht

Innengerät

Anzeige Fernbedienung

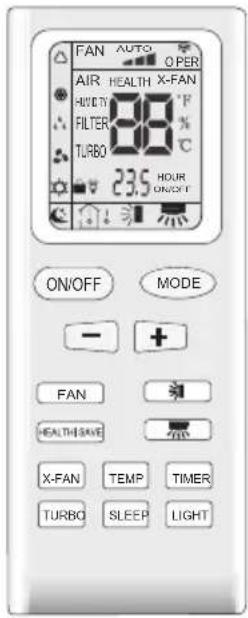

Fernbedienung

1 Ein/Aus-Schalter
2 Modus
3 +/-
4 Ventilator
5 Schwenkbewegung (hoch/runter)
6 Schwenkbewegung (links/rechts)
7 Gesundheitsmodus / Speichern
8 Lüftungsbetrieb

9 Temperatur
10 Timer (automatisches Einschalten bzw. Abschalten)
11 Turbo
12 Schlafmodus
13 Licht

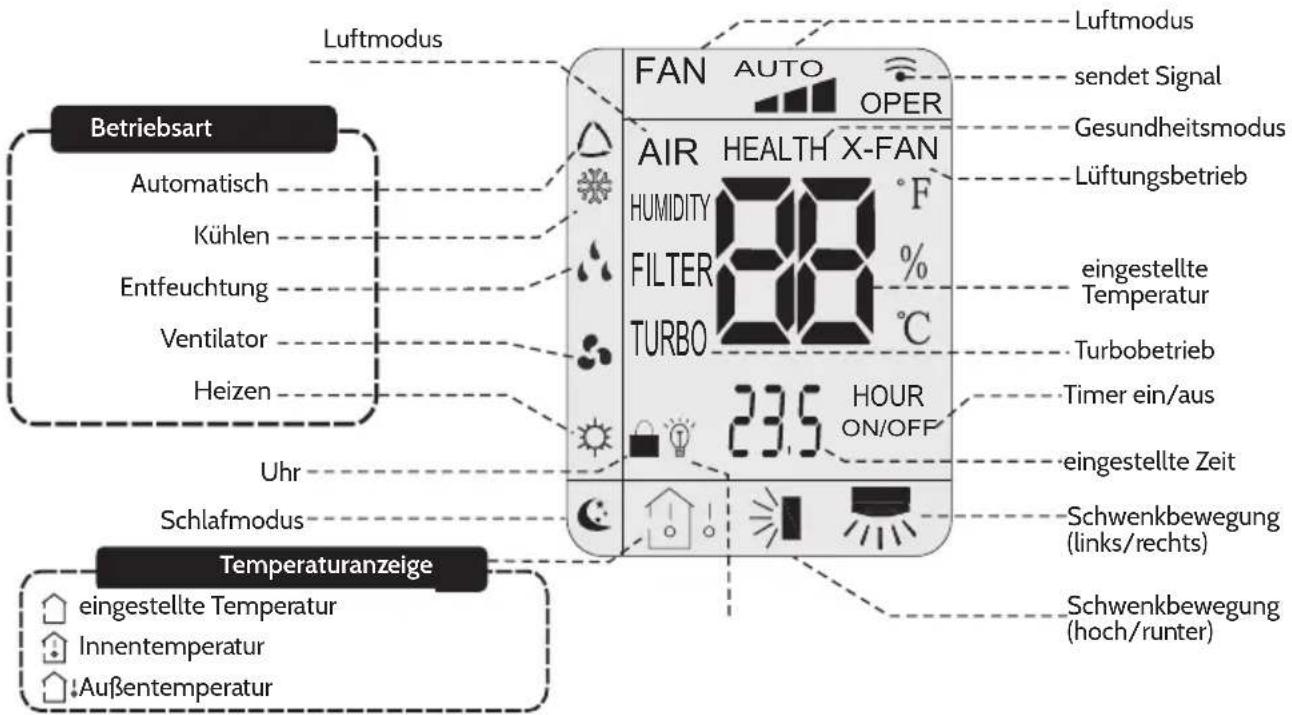

Anzeige der Fernbedienung

Hinweise:

• Hier handelt es sich um eine Universalfernbedienung für Klimaanlagen mit vielfachen Funktionen. Bei Tasten mit Funktionen, über die das Gerät nicht verfügt, bleibt das Gerät im gleichen Zustand, wenn Sie die Taste drücken.
• Nach dem Anschluss des Gerätes, gibt das Klimagerät einen Ton von sich und die Betriebsleuchte leuchtet rot. Sie können jetzt das Gerät über die Fernbedienung bedienen.
• Wenn das Gerät eingeschaltet ist, blinkt nach jedem Tastendruck das Sendesymbol 📋 auf der Fernbedienung einmal auf.
• Wenn das Gerät ausgeschaltet ist, erscheint auf der Fernbedienung die eingestellte Temperatur. Im eingschalteten Zustand zeigt das Display der Fernbedienung das Symbol fürs Hochfahren an.

1 Ein/Aus-Schalter (ON/OFF)

• Drücken, um das Gerät ein- oder auszuschalten.
• Nach dem Start leuchtet ⏻ grün auf. (Die Farbe der Anzeige unterscheidet sich von Modell zu Modell).

2 Modus (Mode)

- Drücken, um die Betriebsarten durchzugehen und zu wählen.

• AUTO: Im Automatikmodus läuft das Klimagerät je nach Umgebungstemperatur automatisch. Die eingestellte Temperatur kann nicht verändert werden und wird auch nicht angezeigt. Mit dem Drücken der Taste FAN stellen Sie die Ventilatorstufe ein. und drücken, um die Schwenkbewegung einzustellen.
• COOL: Wenn Sie den Kühlmodus wählen, läuft das Klimagerät im Kühlmodus. Das Symbol ✝ erscheint in der Anzeige. Sie können die Tasten „+“ und „,-“ drücken, um die Temperatur einzustellen. Mit dem Drücken der Taste FAN stellen Sie die Ventilatorstufe ein ✝ und ✝drücken, um die Schwenkbewegung einzustellen.
• DRY: Der Ventilator läuft im Entfeuchtungsmodus auf niedriger Stufe. Im Entfeuchtungsmodus können Sie die Ventilatorstufe nicht ändern. Das Symbol, erscheint in der Anzeige. Und krücken, um die Schwenkbewegung einzustellen.
• FAN: Das Gerät läuft ausschließlich im Ventilationsmodus. Alle Funktionssymbole in der Anzeige sind erloschen. Die Betriebsanzeige leuchtet auf. Mit der Taten FAN können Sie die Ventilatorstufe einstellen. ✦ und □drücken, um die Schwenkbewegung einzustellen.
• HEAT: In diesem Modus heizt das Gerät. Das Symbol 🚙 erscheint in der Anzeige. Mit den Tasten "+" und "-" stellen Sie die Temperatur ein. 🚗 und 🚣️rücken, um die Schwenkbewegung einzustellen. (Das Gerät mit ausschließlicher Kühlung empfängt beim Druck auf HEAT kein Signal.)

Hinweis: Um nach dem Start einen kalten Wind zu vermeiden, beginnt der Innenventilator mit einer Verzögerung von 1-5 Minuten zu blasen. Die genaue Zeit wird durch die Raumtemperatur bestimmt. Der Bereich der einstellbaren Temperatur ist zwischen 16 °C und 30 °C.

Mögliche Ventilatorstufen: Auto, niedrig, mittel, hoch.

3 + / -

• Temperatureinstellung: Wenn Sie „+“ oder „-“ drücken, wird die eingestellte Temperatur um 1 °C (oder 1 °F) erhöht oder gesenkt. Halten Sie die Taste gedrückt. Nach 2 Sekunden ändert sich die eingestellte Zeit auf der Fernbedienung. Lassen Sie die Taste nach dem Erreichen des gewünschten Zeitwerts los. Die Anzeige auf dem Innengerät ändert sich ebenso entsprechend. Im Automode kann die Temperatur nicht eingestellt werden.
• Timer ein/aus oder Einstellung der Uhrzeit: Drücken Sie +/-, um die Zeit einzustellen (siehe TIMER).

4 FAN

Drücken, um die Ventilatorstufe im Kreis einzustellen: Automatik, niedrig, mittel, hoch.

Hinweise: Im automatischen Modus, passt der Ventilator die Stufe automatisch, je nach Umgebungstemperatur, an. Im Entfeuchtungsmodus läuft der Ventilator auf niedriger Temperatur.

5 Schwenkbewegung hoch/runter

Schwenkbewegung nach oben/unten. Die Einstellungen erscheinen in folgender Reihenfolge:

Wenn Sie auf der Fernbedienung des drücken, wird die Schwenkbewegung automatisch eingestellt. Die horizontalen Lamellen der Klimaanlage bewegen sich im größtmöglichen Winkel automatisch auf und ab.

Wenn Sie auf der Fernbedienung -1 wählen, stellen Sie eine feste Schwenkposition ein. Die waagerechten Lamellen halten in der Position an wie in dem Symbol angedeutet.

6 Schwenkbewegung links/rechts

Schwenkbewegung nach oben/unten. Die Einstellungen erscheinen in folgender Reihenfolge:

Wenn Sie auf der Fernbedienung 🚙️ drücken, wird die Schwenkbewegung automatisch eingestellt. Die vertikalen Lamellen der Klimaanlage bewegen sich im größtmöglichen Winkel automatisch auf und ab.

Wenn Sie auf der Fernbedienung ☐ drücken, wird die Schwenkbewegung automatisch eingestellt. Die horizontalen Lamellen der Klimaanlage bewegen sich im größtmöglichen Winkel automatisch auf und ab.

Wenn Sie auf der Fernbedienung erwählen, stellen Sie eine feste Schwenkposition ein. Die waagerechten Lamellen halten in der Position an wie in dem Symbol angedeutet.

7 HEALTH/SAVE

Gesundheitsfunktion: Nach dem Drücken der Taste HEALTH, wechselt die Einstellung der Fernbedienung in dieser Reihenfolge: HEALTH→AIR→AIR HEALTH→keine Anzeige

- Bei der Wahl des jweiligen Symbols mit der Fernbedienung wird der der entsprechende Modus gestartet.

SAVE-Funktion: Wenn Sie im Kühlbetrieb die Save-Taste drücken, läuft das Gerät im SAVE-Modus. Auf der Anzeige der Fernbedienung erscheint „SE“. Das Gerät läuft im automatischen Betrieb, die Temperatur kann nicht eingestellt werden. Mit einem erneuten Druck auf SAVE verlassen Sie diesen Modus wieder und das Gerät kehrt zu seiner ursprünglich eingestellten Stufe und Temperatur zurück.

Diese Funktion ist nur bei einigen Modellen verfügbar.

8 Lüftungsbetrieb / X-Fan

Nach dem Drücken dieser Taste im Kühlbetrieb und im Entfeuchtungsbetrieb, erscheint in der Anzeige ^5 und der Ventilator läuft für 2 Minuten nach, um das Innengerät zu trocknen.

Nach dem Einschalten des Gerätes ist der Lüftungsbetrieb automatisch aktiviert. Die Funktion ist im automa-

tischen Modus, im Ventilationsmodus und im Heizbetrieb nicht verfügbar.

Wenn Sie das Gerät nach Aktivierung dieser Funktion wieder ausschalten, läuft der Ventilator des Innengerätes auf niedriger Stufe nach, um Kondenswasser im Gerät zu trocknen.

9 TEMP / Einstellung der Temperatur

Drücken Sie diese Taste, um die eingestellte Temperatur, die Innentemperatur oder die Außentemperatur auf dem Display des Innengerätes anzuzeigen.

• Anwahl von auf der Fernbedienung: Anzeige der eingestellten Temperatur.
• Anwahl von auf der Fernbedienung: Anzeige der Innentemperatur.
• Anwahl von ⚠️ auf der Fernbedienung: Anzeige der Außentemperatur.

Hinweise: Bei einigen Modellen kann die Außentemperatur nicht angezeigt werden. Anzeige nur bei Modellen mit einem zweistelligen Display.

10 TIMER / Zeitautomatik

• Abschaltautomatik: Bei eingeschaltetem Gerät: Drücken Sie diese Taste, um die Abschaltautomatik einzustellen. Auf der Anzeige blinken „HOUR“ und „OFF“. Drücken Sie innerhalb von 5 Sekunden die Tasten „+“ und „,-“. um die Zeit für die Abschaltung einzustellen. Durch Drücken von „+“ und „,-“ erhöhen oder vermindern Sie die Zeit um 1/2 Stunde. Halten Sie „+“ und „,-“ 2 Sekunden gedrückt, ändert sich der Zeitwert schnell. Drücken Sie zur Bestätigung anschließend TIMER. „T-OFF“ und „H“ blinken nicht länger.
• Einschaltautomatik: Bei ausgeschaltetem Gerät: Drücken Sie diese Taste, um die Einschaltautomatik einzustellen.
• Auf der Anzeige blinken „T-OFF“ und „H“. Drücken Sie innerhalb von 5 Sekunden die Tasten „+“ und „-“. um die Zeit für die Einschaltung einzustellen. Durch Drücken von „+“ und „-“ erhöhen oder verringern Sie die Zeit um 1/2 Stunde. Halten Sie „+“ oder „-“ 2 Sekunden gedrückt, ändert der Zeitwert sich schnell. Drücken Sie zur Bestätigung anschließend TIMER.

Die Einstellungsbereich ist 0,5-24 Stunden. Der Zeitabstand zwischen zwei Eingaben darf 5 Sekunden nicht überschreiten. Sonst verlässt die Fernbedienung den Eingabemodus.

11 TURBO

Beim Druck auf diese Taste im Kühl- oder Heizbetrieb, geht das Klimagerät in den Schnell-Kühlbetrieb bzw. den Schnell-Heizbetrieb. In der Anzeige der Fernbedienung erscheint „TURBO“. Taste erneut drücken, um den Turbomodus zu verlassen. Die Anzeige „TURBO“ erlischt.

12 SLEEP (Schlafmodus)

Beim Druck auf diese Taste im Kühl- oder Heizbetrieb geht das Klimagerät in den Schlafmodus. Das Symbol erscheint in der Anzeige der Fernbedienung. Taste erneut drücken, um den Schlafmodus zu verlassen. Die Anzeige des Schlafsymbols erlischt.

13 Licht

Mit dieser Taste können Sie das Licht der Anzeige der Fernbedienung ausschalten. Das Symbol wird ausgeblendet. Drücken Sie die Taste erneut, um das Licht wieder einzuschalten. Das Symbol erscheint wieder.

Tastenkombinationen

Kindersicherung

Drücken Sie „+“ und „-“ gleichzeitig, um die Kindersicherung einzuschalten. Wenn die Kindersicherung eingeschaltet ist, erscheint auf der Fernbedienung die Anzeige ■ . Wenn Sie nun Tasten drücken, blinkt dreimal und die Fernbedienung sendet kein Signal.

Bedienung

1. Nach dem Anschluss an die Stromversorgung drücken Sie die Taste ON/OFF auf der Fernbedienung, um das Gerät einzuschalten.

2. Drücken Sie MODE, um den gewünschte Betriebsart zu wählen: AUTO, COOL, DRY, FAN, HEAT.

3. „+“ und „-“ drücken, um die gewünschte Temperatur einzustellen. Die Temperatur kann im AUTO-Modus nicht eingestellt werden.

4. Drücken Sie FAN, um die gewünschte Ventilatorstufe einzustellen: AUTO, LOW (niedrig), MEDIUM (mittel) und HIGH (hoch).

5. Drücken Sie ✦ und ☑, um die Schwenkbewegung auszuwählen

Austausch der Batterien der Fernbedienung

1. Drücken Sie die Halteklammer des Batteriefachs der Fernbedienung und schieben Sie die Abdeckung in Pfeilrichtung ab.

2. Ersetzen Sie die alten Batterien durch zwei Batterien des Typs LRO3. Achten Sie darauf, dass die Polung korrekt ist.

3. Setzen Sie die Batterieabdeckung wieder rauf.

Hinweise

• Die Entfernung zwischen dem Signalgeber und dem Signalempfänger darf nicht mehr als 8 Meter betragen.

• Wenn das Signal im Raum durch Leuchtstoffröhren, Neonlampen oder Mobiltelefone gestört wird, gehen Sie mit der Fernbedienung näher an das Gerät heran.
• Tauschen Sie die Batterien durch denselben Typ aus.
• Nehmen Sie die Batterien heraus, wenn Sie die Fernbedienung lange nicht benutzen.
• Wenn die Anzeige der Fernbedienung unscharf wird oder nichts anzeigt, ersetzen Sie die Batterien.

Notbetrieb

Falls die Fernbedienung verloren gegangen oder beschädigt ist, benutzen Sie bitte die Hilfstaste, um das Gerät ein- oder auszuschalten. Der Betrieb erfolgt wie unten angezeigt:

Pflege und Wartung

Reinigung des Filters

• Der Filter sollte alle 3 Monate gereinigt werden. Wenn es in der Umgebung zu viel Staub gibt, muss die Häufigkeit der Reinigung erhöht werden.
• Berühren Sie nach der Entfernung des Filters nicht die Lamellen.
• Verwenden Sie zum Trocknen des Filters kein Feuer und keinen Haartrockner, um die Gefahr einer Verformung und einen Brand zu vermeiden.

Überprüfung vor der Saison.

Überprüfen Sie, ob der Lufteinlass und -auslass blockiert sind, ob das Luftumschaltventil, der Stecker und die Steckdose in einem guten Zustand sind, ob der Filter sauber ist und ob die Abflussleitung beschädigt ist.

Überprüfung nach der Saison

• Ziehen Sie den Stecker.
- Reinigen Sie den Filter und das Bedienfeld des Innengerätes.

Öffnen der Klappe
Ziehen Sie die Klappe bis zu einem bestimmten Winkel heraus.

Verwenden Sie einen Staubfänger oder Wasser, um den Filter zu reinigen. Wenn der Filter sehr verschmutzt ist, benutzen Sie Wasser (unter 45 °C)

4
Filter einsetzen
Setzen Sie den Filter wieder ein und setzen

Phänomen Überprüfen Lösung
Das Innengerät reagiert nicht auf die Fernbedienung.	Gibt eine schwere Interferenz? (elektrostatische Aufladungen, Spannungsfelder) ?	Ziehen Sie den Netzstecker. Schließen Sie den Stecker nach 3 Minuten wieder an und schalten Sie das Gerät wieder ein.
	Ist die Fernbedienung innerhalb der Empfangsreichweite?	Die Reichweite beträgt 8 Meter.
	Gibt es Hindernisse? Entfernen Sie die Hindernisse.
	Ist die Fernbedienung in zum Signalempfänger gerichtet?	Wählen Sie einen guten Winkel und richten Sie die FB in Richtung des Signalempfängers.
	Ist der Empfang der FB schlecht und das Display unscharf oder ganz ohne Anzeige?	Überprüfen Sie die Batterien. Wenn der Ladestand der Batterien niedrig ist, tauschen Sie die Batterien aus.
	Keine Anzeige während der eingaben auf der FB.	Überprüfen Sie, ob die FB beschädigt ist. Falls ja, ersetzen Sie die FB.
Phänomen Überprüfen Lösung
Das Innengerät reagiert nicht auf die Fernbedienung.	Leuchtstoffröhren im Raum?	Halten Sie die FB näher an das Innengerät.Schalten Sie die Leuchtstoffröhre aus.
Die Klimaanlage funktioniert nicht.	Stromausfall?	Warten Sie, bis die Stromversorgung wiederhergestellt ist.
	Loser Netzstecker?	Drücken Sie den Netzstecker fest hinein.
	Der Luftschutzschalter wurde ausgelöst oder die Sicherung ist durchgebrannt.	Lassen Sie die Sicherung durch einen Fachmann austauschen.
	Das Gerät startet gleich wieder, nachdem es ausgegangen ist.	Warten Sie 3 Minuten und schalten Sie das Gerät wieder ein.
	Ist die Funktionseinstellung auf der Fernbedienung korrekt?	Setzen Sie die Funktion zurück.
Nebel tritt aus dem Luftauslass des Innengerätes.	Sind die Innentemperatur und die Feuchtigkeit sehr hoch?	Die Luft im Raum kühlt sich schnell ab. Nach einer Zeit verringern die Temperatur und die Feuchtigkeit sich und der Nebel wird weniger.
Aus dem Innengerät kommt keine Luft.	Sind der Luftein- und auslass des Innengerätes blockiert?	Entfernen Sie Hindernisse.
	Ist im Heizbetrieb die eingestellte Temperatur erreicht worden?	Nachdem die eingestellte Temperatur erreicht wurde, hört das Gerät auf Luft herauszublasen.
	Wurde der Heizbetrieb gerade eingeschaltet?	Um das Herausblasen kalter Luft zu verhindern, startet das Innengerät nach einer Verzögerung von mehreren Minuten, was normal ist.
Die eingestellte Temperatur kann nicht verändert werden.	Läuft das Gerät im automatischen Modus?	Die Temperatur kann im automatischen Modus nicht verändert werden. Wechseln Sie die Betriebsart, wenn Sie die Temperatureinstellung ändern wollen.
	Übersteigt die gewünschte Temperatur den Temperaturbereich?	Der einstellbare Temperaturbereich ist 16-30 °C.
Phänomen Überprüfen Lösung
Die Kühlwirkung (bzw. Heizwirkung ist nicht gut)	Gibt es einen Spannungsabfall?	Warten Sie, bis die Spannung wieder normal ist.
	Ist der Filter schmutzig? Reinigen Sie den Filter.
	Befindet die eingestellte Temperatur sich in einem normalen Bereich?	Stellen Sie die eingestellte Temperatur in einem normalen Bereich ein.
	Sind Türen und Fenster offen? Schließen Sie Fenster und Türen.
Ausströmen von Gerüchen.	Gibt es eine Geruchsquelle wie Möbel, Zigaretten usw.?	Entfernen Sie die Geruchsquelle. Reinigen Sie den Filter.
Das Gerät funktioniert plötzlich nicht mehr normal.	Gibt es Störfaktoren wie Gewitter, drahtlose Geräte usw.	Trennen Sie das Gerät von der Stromversorgung und schließen Sie es dann wieder an.
Das Außengerät gibt Dampf von sich.	Ist der Heizbetrieb eingeschaltet?	Wenn das Gerät im Heizbetrieb abtaut, kann es zur Bildung von Dampf kommen. Das ist ein nor-males Phänomen.
Geräsuch von Wasserrauschen.	Ist das Klimagerät ein- oder ausgeschaltet?	Es handelt sich hier um das Geräusch des Kältemittels im Gerät und ist normal.
Knackendes Geräusch.	Wurde das Gerät gerade eingeschaltet?	Dies ist das Reibungsgeräusch, das durch Ausdehnen und Zusammenziehen der Verkleidung oder anderen Teilen entsteht, wenn die Temperatur sich ändert.

Fehlercodes

Wenn das Klimagerät nicht normal funktioniert, gibt die Temperaturanzeigen auf dem Innengerät einen Fehlercode aus. Schlagen Sie in der Liste unten nach, um den Fehlercode zu identifizieren.

Fehlercode Fehlerbehebung
Heizanzeige 10 s auf ON und 0,5 s auf OFF	Entfrostungsstatus. Dies ist normal.
C5: Fehlfunktion der Steckerverbindung	Überprüfen, ob die Steckerverbindung richtigen Kontakt hat. Falls die Leiterplatte ersetzt werden muss, schließen Sie die neue Leiterplatte an.
F1 : Fehlfunktion des Umgebungstemperatur-Sensors	Überprüfen, ob der Sensor für die Umgebungstemperatur richtig angeschlossen ist.
F2: Fehlfunktion des Verdampfer-Temperatursensors	Überprüfen, ob der Verdampfer-Temperatursensor richtig angeschlossen ist.
H6: Innenventilator-Motorblock	Überprüfen, ob der Block des Innenventilators richtig angeschlossen ist.
E5 Bitte wenden Sie sich an den Kundendienst.
E8 Bitte wenden Sie sich an den Kundendienst.
U8 Bitte wenden Sie sich an den Kundendienst.
Entfrostungs- oder Ölrücklaufmodus	Dies ist normal. Die Anzeigelampe blitzt im Heizbetrieb 0,5 Sekunden auf und leuchtet für 10 Sekunden.

Falls sich weitere Fehlermeldungen ergeben, wenden Sie sich an den Kundendienst.

Falls folgende Ereignisse auftreten, schalten Sie das Gerät aus, trennen Sie den Netzstecker und wenden Sie sich an den Kundendienst oder eine Fachwerkstatt:

Das Netzkabel wird heiß oder ist beschädigt.
Es gibt während des Betriebes ein ungewöhnliches Geräusch.
Der Luftschutzschalter wird häufig ausgelöst.
• Das Innengerät hat ein Leck.

• Reparieren Sie das Gerät nicht selbst und montieren Sie es nicht selbst um.
• Wenn das Gerät nicht normal läuft, kann es zu einer Fehlfunktion kommen oder zu einem Stromschlag oder einer Brandgefahr führen.

Montageanleitung (nur für den Installateur)

Montagezeichnung

Benötigte Werkzeuge

• Füllstandsmessgerät
• Schraubendreher
• Schlagbohrmaschine
  • Bohrkopf
  • Rohrleitungserweiterung
  • Drehmomentschlüssel
• Maulschlüssel

• Rohrabschneider

• Lecksuchgerät
  • Vakkumpumpe

• Druckmessgerät
• Universalmessgerät
  • Innensechskantschlüssel
• Maßband

Hinweise: Lassen Sie die Montage durch Fachleute ausführen. Es darf kein ungeeignetes Stromkabel verwendet werden.

Wahl des Aufstellungsortes

Grundlegende Anforderungen

Die Montage des Gerätes an den folgenden Orten kann zu einer Fehlfunktion führen:

• Orte in der Nähe von Wärmequellen, Dämpfen, entflammbaren und explosiven Gasen, oder andere entzündliche Gegenstände.
• Orte mit Hochfrequenzgeräten (wie Schweißgeräte, medizinischen Geräte).
• Küstennähe
• Orte mit Ölen oder Dämpfen in der Luft.
• Orte mit Schwefelgasen.
• andere Orte mit besonderen Bedingungen.
• Leuchtstofffröhren

Innengerät

• Vermeiden Sie die Montage des Innengerätes an einem Ort, an dem entzündliche Gase hergestellt werden oder ausströmen.
• Vermeiden Sie die Montage des Innengerätes an feuchten Orten oder Orten, wo Öl auf das Gerät spritzt.
• Wählen Sie einen Ort,

• an dem die Luft aus dem Luftauslass jede Ecke des Raumes erreicht.
- an dem der Lufteinlass und Luftauslass nicht blockiert werden.
• mit der geringsten Einwirkung der Außenluft.
• mit einem festen und ebenen Untergrund.

- Lassen Sie ausreichend Platz für die Wartung und Montage.

• Achten Sie darauf, dass die Montage den Anforderungen der Montagezeichnung entspricht.
• Verwenden Sie das Gerät nicht in der unmittelbaren Umgebung einer Waschküche, einer Dusche oder eines Schwimmbeckens.

Sicherheitshinweise

• Folgen Sie bei der Montage den Sicherheitsbestimmungen für elektrische Geräte.
• Wenn das Netzkabel beschädigt ist, muss es vom Kundendienst oder einer Fachwerkstatt ersetzt werden, um Gefahren abzuwenden.
• Verwenden Sie einen Luftschutzschalter und einen geeigneten Stromkreis.
• Der Luftschutzschalter muss einen Kontaktabstand von mindestens 3 mm an allen Polen in einer festen Verdrahtung haben.
• Das Gerät muss gemäß den nationalen Bestimmungen zur Auslegung von Stromleitungen angeschlossen werden.
• Achten Sie darauf, dass der Stromanschluss mit den Anforderungen des Gerätes übereinstimmt. Eine instabile Stromversorgung kann zu einem Stromschlag, einem Brand oder einer Fehlfunktion führen. Schließen Sie die geeigneten Netzkabel an, bevor Sie das Gerät benutzen.
• Schließen Sie die Phase, Masse und Erdung ordnungsgemäß an.
• Schalten Sie das Gerät aus, bevor Sie Arbeiten an der Elektronik vornehmen.
• Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie das Gerät montiert haben.

Anforderungen an die Erdung

• Das Klimagerät ist ein elektrisches Gerät der Klasse 1. Es muss ordnungsgemäß mit einem Erdungsüberwachungsgerät geerdet werden. Gewährleisten Sie, dass das Gerät wirksam geerdet ist. Es kann sonst zu einem Stromschlag kommen.
• Der gelbgrüne Draht im Gerät ist die Erdung. Dieser Draht kann nicht für andere Zwecke gebraucht werden.
• Der Erdungswiderstand muss mit den Sicherheitsbestimmungen des Landes übereinstimmen.
• Bei einer Festverdrahtung ist eine allpolige Trennung vom Netz mit einer Kontaktöffnung von mindestens 3 mm pro Pol vorzusehen.

Montage des Innengerätes

Schritt 1: Empfehlen Sie dem Kunden einen Montage- und Aufstellungsort und einigen Sie sich darauf.

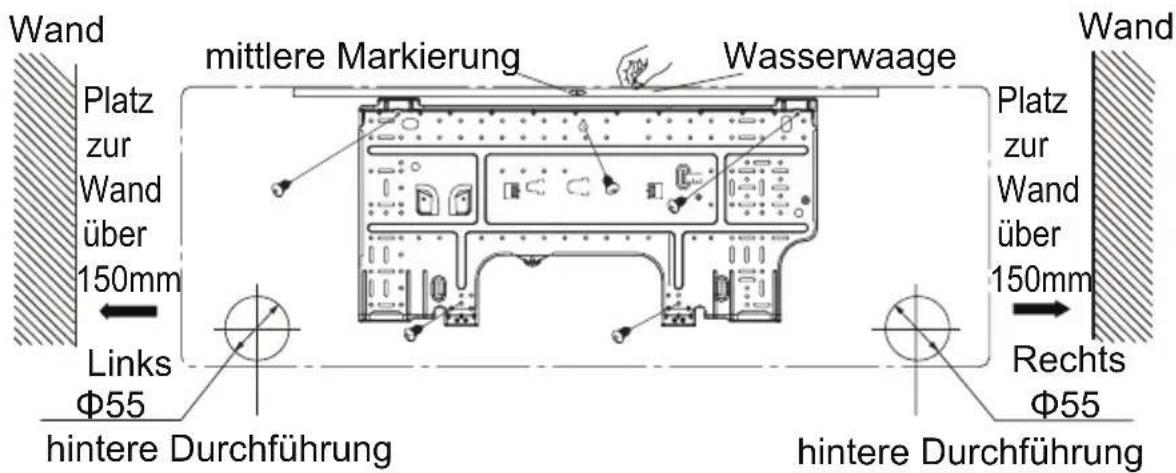

Schritt 2: Montage der Wandhalterung

1. Halten Sie die Wandhaltung an die Wand. Richten Sie Wandhalterung mit einer Wasserwaage aus und zeichnen Sie die Bohrlöcher an.

2. Bohren Sie mit einer Schlagbohrmaschine die Löcher für die Montageschrauben. Der Bohrer sollte dieselben Maße wie die Spreizdübel haben. Bestücken Sie die Löcher mit den Spreizdübeln.

3. Befestigen Sie die Wandhalterung mit den Blechschrauben (ST.2X25 TA). Überprüfen Sie die Festigkeit der Montage durch Ziehen an der Halterung. Wenn der Spreizdübel lose ist, bohren in der Nähe ein neues Loch.

Schritt 3: Loch für Leitungsdurchführung

1. Legen Sie die Position der Leitungsdurchführung nach dem Verlauf der Ausgangsleitung fest. Die Position der Leitungsdurchführung sollte etwas tiefer liegen als die Wandhalterung.

1. Öffnen Sie an der gewählten Stelle eine Durchführung mit einem Durchmesser von 55 mm. Um den Ablauf von Flüssigkeit reibungslos zu gestalten, neigen Sie die Durchführung von der Innenseite leicht von oben nach unten zur Außenseite hin mit einem Winkel von 5-10°.

Hinweis: Vermeiden Sie Staub und treffen Sie entsprechende Sicherheitsvorkehrungen, wenn Sie das Loch bohren.

Die Spreizdübel sind nicht im Lieferumfang enthalten. Sie sind im Handel erhältlich.

Schritt 4: Leitungsdurchführung nach außen

1. Die Leitung kann rechts, hinten rechts und hinten links nach außen geführt werden.

1. Wenn Sie die Leitung von links oder rechts verlegen wollen, schneiden Sie das dazugehörige Loche an der Seite aus.

Schritt 5: Verbindung der Leitung mit dem Innengerät

1. Die Leitungsverbindung zur Einströmdüse führen.

2. Die Überwurfmutter mit der Hand leicht anziehen.

3. Stellen Sie den Drehmoment nach der Tabelle unten ein. Den Maulschlüssel an die Leitungsverbindung und den Drehmomentschlüssel an die Überwurfmutter anlegen. Die Überwurfmutter mit dem Drehmomentschlüssel festziehen.

	Tig Dtelming torque (N·m)
Φ 6.35 (1/4")	15.7 (1.6kg.m)
Φ 9.52 (3/8")	29.4 (3.0kg.m)
Φ 12.70 (1/2")	49.0 (5.0kg.m)
Φ 15.88 (5/8")	73.6 (7.5kg.m)

1. Stülpen Sie über die Innenleitung und das Glied der Verbindungsleitung einen Isolierschlauch und umwickeln Sie es mit Isolierband.

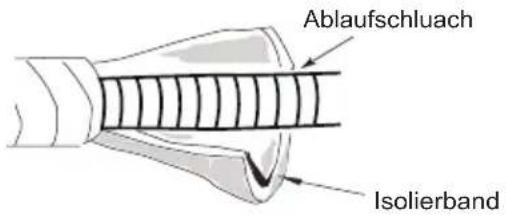

Schritt 6: Montage der Ablaufleitung

1. Den Ablaufschlauch mit der Ablaufleitung verbinden.
2. Das Gelenk mit Isolierband umwickeln.
3. Das Gelenk mit Isolierband umwickeln.

- Verwenden Sie für den Innenablauf- schlauch einen Mantel.

• Die Spreizdübel sind nicht im Lieferumfang enthalten.

Schritt 7: Verbindung der Leitungen mit den Innengerät

1. Öffnen Sie die Klappe. Entfernen Sie die Schraube des Schaltfachdeckels und nehmen Sie den Deckel ab.
2. Das Netzkabel durch den Kabelquerschnitt des Innengerätes führen und herausziehen.

1. Entfernen Sie die Drahtklemme. Schließen Sie die Stromzuleitung den Farben entsprechend an die Federklemme an.
2. Setzen Sie den Schaltfachdeckel wieder auf und ziehen Sie die Schraube fest.
3. Schließen Sie die Klappe.

Hinweise

Alle Verdrahtungen des Innen- und Außengerätes müssen durch einen Fachmann verbunden werden.

• Falls die Länge der Stromzuleitungen nicht ausreichen, bestellen Sie beim Kundendienst ein neues. Verlängern Sie die Netzkabel nicht selbst.
• Bei Klimageräten mit einem Netzstecker sollte dieser nach der Montage erreichbar sein.
• Bei Klimageräten ohne Netzstecker muss ein Luftschutzschalter im Stromkreis installiert sein. Der Luftschutzschalter muss einen Kontaktabstand von mindestens 3 mm an allen Polen haben.

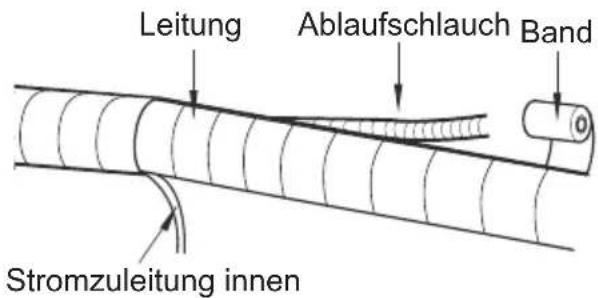

Schritt 8: Umwickeln der Leitungen mit Isolierband

1. Umwickeln Sie die Anschlussleitung, das Netzkabel und die Ablaufleitung mit Isolierband.

1. Behalten Sie beim Umwickeln eine gewisse Länge des Ablaufschlauchs und der Stromzuleitung über. Führen Sie beim Umwickeln ab einer bestimmten Stelle die innere Stromzuleitung ab und dann den Ablaufschlauch.
2. Wickeln Sie gleichmäßig.
3. Die Flüssigkeitsleitung und die Gasleitung müssen am Ende getrennt umwickelt werden.

Hinweise:

• Die Stromzuleitung und der Steuerdraht dürfen nicht überkreuzt oder miteinander verwunden werden.
- Der Ablaufschlauch sollte beim Umwickeln unten liegen.

Schritt 9: Montage des Innengerätes

1. Stecken Sie die den Strang der zusammengebundenen Rohre durch das Mauerrohr und führen Sie den Strang durch das Maucherloch.
2. Hängen Sie das Innengerät in die Wandhalterung.
3. Dichten Sie die Lücke zwischen den Rohren und dem Mauerloch mit Dichtgummi.
4. Befestigen Sie das Mauerrohr.
5. Überprüfen Sie, ob das Gerät fest und dicht zur Wand hin montiert wurde.

Biegen Sie die Leitung nicht zu stark. Vermeiden Sie so Verstopfungen.

Überprüfung nach der Montage

Überprüfen Mögliche Fehlfunktion
Wurde das Gerät stabil montiert? Das Gerät könnte herunterfallen, vibrieren oder Lärm von sich geben.
Wurde eine Dichtigkeitsprüfung durchgeführt? Mögliche unzureichende Kühl-/Wärmeleistung
Ist die Wärmeisolierung der Leitungen ausreichend? Mögliche Kondensation und Tropfen von Wasser
Wird das Wasser gut abgeleitet? Mögliche Kondensation und Tropfen von Wasser
Stimmt die Spannung der Stromversorgung mit den Angaben auf dem Typenschild überein?	Mögliche Fehlfunktion oder Beschädigung der Komponenten
Sind die elektrische Verdrahtung und die Leitungen korrekt montiert?	Mögliche Fehlfunktion oder Beschädigung der Komponenten
Ist das Gerät ordnungsgemäß geerdet? Möglicher Kriedstrom.
Ist das Netzkabel entsprechend den technischen Angaben geeignet?	Mögliche Fehlfunktion oder Beschädigung der Komponenten
Gibt es blockierende Gegenstände am Lufteinlass oder Luftauslass?	Mögliche unzureichende Kühl-/Wärmeleistung
Wurden nach der Montage Staub und Montagematerial entfernt?	Mögliche Fehlfunktion oder Beschädigung der Komponenten
Sind das Gas- und das Flüssigkeitsventil vollständig geöffnet?	Mögliche unzureichende Kühl-/Wärmeleistung

Testbetrieb

1. Vorbereitung des Testbetriebs

2. Der Kunde stimmt der Montage der Klimaanlage zu.

3. Legen Sie für den Kunden wichtige Hinweise zum Gerät dar.

4. Methode des Testbetriebs

5. Schließen Sie die Stromversorgung an. Drücken Sie auf der Fernbedienung ON/OFF, um den Betrieb zu starten.

6. Drücken Sie MODE. Anschließend AUTO, COOL, DRY, FAN und HEAT wählen, um zu überprüfen, ob das Gerät normal läuft.
7. Wenn die Umgebungstemperatur unter 16 °C Grad liegt, kann das Klimagerät nicht kühlen.

Konfiguration der Anschlussleitung

1. Standardlängen der Leitung: 5 m, 7,5 m, 8 m.
2. Die Mindestlänge des Leitung ist 3 m.
3. Maximale Längen in den Tabellen unten.

Kühlleistung Max.	Länge der Leitung	Max. Höhen-unterschied
5000 Btu/h (1465 W)	15 m 5
7000 Btu/h (2051 W)	15 m 5
9000 Btu/h (2637 W)	15 m 5
12000 Btu/h (3516 W)	20 m 10
180 Btu/h (5274 W)	25 m 10

Kühlleistung Max.	Länge der Leitung	Max. Höhen-unterschied
Btu/h (1465 W)	15 m 5
7000 Btu/h (2051 W)	15 m 5
9000 Btu/h (2637 W)	15 m 5
12000 Btu/h (3516 W)	20 m 10
180 Btu/h (5274 W)	25 m 10

1. Nach der Verlängerung der Leitungen ist zusätzliches Kältemittel und Kältemittelöl erforderlich.

2. Nachdem die Leitung um 10 Meter (von der Basis der Standardlänge ausgehend) verlängert wurde, sollten Sie für jede 5 m zusätzliche Leitungslänge 5 ml Kältemittelöl hinzugeben.

3. Die Berechnungsmethode für eine zusätzliche Menge Kältemittel (basierend auf der Flüssigkeitsleitung) ist:

Zusätzliche Menge an Kältemittel = Verlängerte Leitung in Meter x zusätzliche Menge an Kältemittel pro Meter

- Basierend auf der Länge der Standleitung, fügen Sie entsprechend der Tabelle Kältemittel hinzu. Die Menge an zusätzlichem Kältemittel (R410A) ist je nach Leitungsdurchmesser unterschiedlich. Beachten Sie die folgende Tabelle:

Durchmesser der Anschlussleitung Drosselventil der Außenleitung
Flüssigkeitsleitung(mm)	Gasleitung (mm) Kühlgerät	(mm) Kühl&Heizgerät (mm)
6 9,52 oder 12 15 20
6 oder 9,52 16 oder 19 15 50
12 19 oder 22,2 30	120
16 25,4 oder 31,8	60	120
19	-	250	250
22,2	-	350	350

Leitungsverlängerung

Eine falsch vorgenommene Verlängerung ist die Hauptursache für Lecks. Verlängern Sie die Leitung nach folgenden Schritten:

1. Schneiden Sie die Leitung zu.

- Schneiden Sie die benötigte Leitung mit einem Rohrabschneider zurecht.

1. Den Grat entfernen

- Entfernen Sie den Grat mit einem Former. Vermeiden Sie, dass Gratrückstände in die Leitung gelangen.

1. Ziehen Sie den passenden Isoliermantel darüber.

2. Schrauben Sie die Überwurfmutter darüber.

- Entfernen Sie die Überwurfmutter zur Anschlussleitung nach innen und von dem Außenventil.

1. Dehnen Sie Öffnung

- Dehnen Sie die Öffnung mit einer Rohrdehner.

Schritt 1 weicht je nach Durchmesser ab. Siehe Tabelle:

Außendurch-messer (mm)	A (mm)
	Max. Min.
6 - 6,35 (1/4") 1,30,7
9,52 (3/8") 1,61,0
12 - 12,7 (1/2") 1,81,0
15,8 - 16 (5/8") 2,42,2

6. Inspektion

- Überprüfen Sie die Qualität des erweiterten Anschlusses. Falls es eine Fehlerstelle gibt, dehnen Sie den Anschluss erneut nach den obigen Schritten.

glatte Oberfläche

Die Länge ist gleich

falsches Dehnen

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

Konformitätserklärung

CE

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2004/108/EG (EMV)

2006/95/EG (LVD)

2011/65/EU (RoHS)

2012/206/EU (EVPG)

Dear Customer,

• This is a general use remote controller, it could be used for the air conditioners with multifunction; For some function, which the model doesn't have, if press the corresponding button on the remote controller that the unit will keep the original running status..
• After putting through power, air conditioner will give out a sound and operation indicator ⏻ is ON (red indicator). You can operate the air conditioner through the remote controller.
• Wenn das Gerät eingeschaltet ist, blinkt nach jedem Tastendruck das Sendesymbol 📷 auf der Fernbedienung einmal auf.
• Wenn das Gerät ausgeschaltet ist, erscheint auf der Fernbedienung die eingestellte Temperatur. Im eingeschalteten Zustand zeigt das Display der Fernbedienung das Symbol fürs Hochfahren an.

1 ON/OFF button

6 Schwenkbewegung links/rechts
