BEDIENUNGSANLEITUNG PWS 125 F6 PARKSIDE

4. Verwendung und Behandlung desElektrowerkzeugs .....................................21

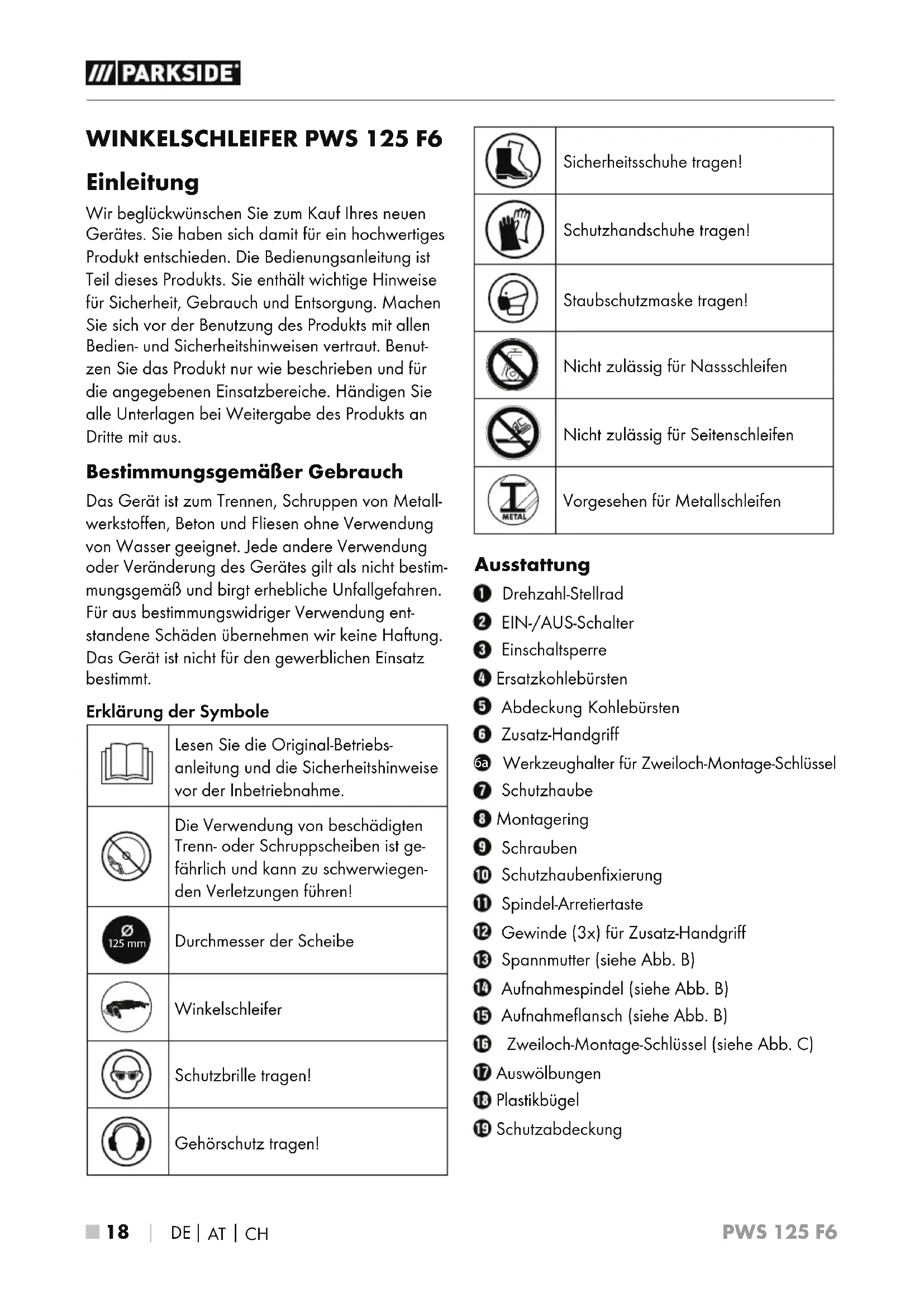

Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benut- zen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Das Gerät ist zum Trennen, Schruppen von Metall- werkstoffen, Beton und Fliesen ohne Verwendung von Wasser geeignet. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestim- mungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung ent- standene Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Erklärung der Symbole Lesen Sie die Original-Betriebs- anleitung und die Sicherheitshinweise vor der Inbetriebnahme. Die Verwendung von beschädigten Trenn- oder Schruppscheiben ist ge- fährlich und kann zu schwerwiegen- den Verletzungen führen!

Durchmesser der Scheibe Winkelschleifer Schutzbrille tragen! Gehörschutz tragen! Sicherheitsschuhe tragen! Schutzhandschuhe tragen! Staubschutzmaske tragen! Nicht zulässig für Nassschleifen Nicht zulässig für Seitenschleifen Vorgesehen für Metallschleifen Ausstattung Drehzahl-Stellrad EIN-/AUS-Schalter Einschaltsperre Ersatzkohlebürsten Abdeckung Kohlebürsten Zusatz-Handgriff

Werkzeughalter für Zweiloch-Montage-Schlüssel Schutzhaube Montagering Schrauben Schutzhaubenfixierung Spindel-Arretiertaste Gewinde (3x) für Zusatz-Handgriff Spannmutter (siehe Abb. B) Aufnahmespindel (siehe Abb. B) Aufnahmeflansch (siehe Abb. B) Zweiloch-Montage-Schlüssel (siehe Abb. C) Auswölbungen Plastikbügel SchutzabdeckungPWS 125 F6

 19 ■ Lieferumfang 1 Winkelschleifer 1 Zusatz-Handgriff 1 Schutzhaube 1 Zweiloch-Montage-Schlüssel 1 Trennscheibe 2 Ersatzkohlebürsten 1 Betriebsanleitung Technische Daten Bemessungsspannung 230 V ∼ 50 Hz (Wechselstrom) Bemessungsaufnahme 1200 W Bemessungsdrehzahl n 3000 – 12000 min

Scheibenmaß Ø 125 mm Gewindemaß M14 Schutzklasse II / (Doppelisolierung) Geräusch- und Vibrationsinformationen Messwert für Geräusch ermittelt entsprechend EN60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Geräuschemissionswert Schalldruckpegel L

= 87,5 dB (A) Unsicherheit K = 3 dB Schallleistungspegel L

= 98,5 dB (A) Unsicherheit K = 3 dB Gehörschutz tragen! Schwingungsgesamtwert Oberflächenschleifen a h, AG = 3,086 m/s

Unsicherheit K = 1,5 m/s

HINWEIS ► Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissions- werte sind nach einem genormten Prüfver- fahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. ► Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissions- werte können auch zu einer vorläufigen Ein- schätzung der Belastung verwendet werden. WARNUNG! ► Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück be- arbeitet wird. ► Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Ge

brauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispiels- weise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! ► Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.PWS 125 F6 ■ 20 

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akku- betriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe ent- zünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerk- zeugs fern. Bei Ablenkung können Sie die Kont- rolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steck- dosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

Wenn Sie mit einem Elektrowerkzeug im Frei- en arbeiten, verwenden Sie nur Verlänge- rungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb - nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektro- werkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräte- teil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.PWS 125 F6

 21 ■ f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und Auffang-Einrich- tungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung

desElektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elek- trowerkzeug. Mit dem passenden Elektrowerk- zeug arbeiten Sie besser und sicherer im ange- gebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehör- teile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benut- zen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile ein- wandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges be- einträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für an- dere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qua- lifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kunden- dienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs er- halten bleibt.PWS 125 F6 ■ 22 

Sicherheitshinweise füralleAnwendungen Gemeinsame Sicherheitshinweise zum Schleifen und Trennschleifen a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden An- weisungen nicht beachten, kann es zu elek- trischem Schlag, Feuer und/oder schweren Verletzungen kommen. b) Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Draht- bürsten und Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen ver- ursachen. c) Verwenden Sie kein Zubehör, das vom Her- steller nicht speziell für dieses Elektrowerk- zeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. d) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchst- drehzahl. Zubehör, das sich schneller als zu- lässig dreht, kann zerbrechen und umherfliegen. e) Außendurchmesser und Dicke des Einsatz- werkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch be- messene Einsatzwerkzeuge können nicht aus- reichend abgeschirmt oder kontrolliert werden. f) Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Loch- durchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektro- werkzeug befestigt werden, drehen sich un- gleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. g) Verwenden Sie keine beschädigten Einsatz- werkzeuge. Kontrollieren Sie vor jeder Ver- wendung Einsatzwerkzeuge wie Schleif- scheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder ge- brochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, über- prüfen Sie, ob es beschädigt ist, oder ver- wenden Sie ein unbeschädigtes Einsatz- werkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Ein- satzwerkzeuges auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in der Testzeit. h) Tragen Sie persönliche Schutzausrüstung. Ver- wenden Sie je nach Anwendung Vollgesichts- schutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehör- schutz, Schutzhandschuhe oder Spezialschür- ze, die kleine Schleif- und Materialartikel von Ihnen fernhalten. Die Augen sollen vor herum- fliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf siche-

ren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persön- liche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochene Einsatzwerkzeuge können wegfliegen und Ver- letzungen auch außerhalb des direkten Arbeits- bereichs verursachen. j) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten aus- führen, bei denen das Einsatzwerkzeug ver- borgene Stromleitungen oder das Netzkabel treffen kann. Der Kontakt mit einer spannungs- führenden Leitung kann auch me tallene Geräte- teile unter Spannung setzen und zu einem elek- trischen Schlag führen.PWS 125 F6

 23 ■ k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kon- trolle über das Gerät verlieren, kann das Netz- kabel durchtrennt oder erfasst werden und Ihre Hand oder Arm in das sich drehende Einsatz- werkzeug geraten. l) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Still- stand gekommen ist. Das sich drehende Ein- satzwerkzeug kann in Kontakt mit der Ablage- fläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehen- den Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden. p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen. Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerk- zeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem ab- rupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z.B.eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifschei- be, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe be- wegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größt- mögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reak- tionskräfte beherrschen. b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatz- werkzeug kann sich beim Rückschlag über Ihre Hand bewegen. c) Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rück- schlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegenge- setzt zur Bewegung der Schleifscheibe an der Blockierstelle. d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu ver- klemmen. Dies verursacht einen Kontroll verlust oder Rückschlag. e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursa- chen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.PWS 125 F6 ■ 24 

Besondere Sicherheitshinweise zumSchleifen und Trennschleifen

Verwenden Sie ausschließlich die für Ihr Elektro- werkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutz- haube. Schleifkörper, die nicht für das Elektro- werkzeug vorgesehen sind, können nicht aus- reichend abgeschirmt werden und sind unsicher.

Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinaus- ragt, kann nicht ausreichend abgeschirmt werden. c) Die Schutzhaube muss sicher am Elektrowerk- zeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinst- mögliche Teil des Schleifkörpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnten, zu schützen. d) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seiten- fläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen. e) Verwenden Sie immer unbeschädigte Spann- flansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Ge- eignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheiben- bruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden. f) Verwenden Sie keine abgenutzten Schleif- scheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und kön- nen brechen. Weitere besondere Sicherheits- hinweise zum Trennschleifen a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie kei- ne übermäßig tiefen Schnitte aus. Eine Über- lastung der Trennscheibe erhöht deren Bean- spruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit ei- nes Rückschlags oder Schleifkörperbruchs. b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trenn- scheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektro- werkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden. c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursa- che für das Verklemmen. d) Schalten Sie das Elektrowerkzeug nicht wie- der ein, solange es sich im Werkstück befin- det. Lassen Sie die Trennscheibe erst ihre vol- le Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen. e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermin- dern. Große Werkstücke können sich unter ih- rem eigenen Gewicht durchbiegen. Das Werk- stück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe der Trennscheibe als auch an der Kante.

Seien Sie besonders vorsichtig bei „Tauch- schnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder an- dere Objekte einen Rückschlag verursachen.PWS 125 F6

 25 ■ Zulässiges Zubehör Max. Durchmesser Ø (mm) Max. Dicke (mm) Gewindemaß (mm) Drehzahl (min

Umfangsgeschwindig- keit (m/s) Werkzeug Schutzabdeckung Trennscheiben 125 3 M14 12200 80 Zweiloch-Montage- Schlüssel

Schrupp scheiben 125 6 M14 12200 80 Zweiloch-Montage- Schlüssel Nein Aufbewahrung und Handhabung derempfohlenen Einsatzwerkzeuge ■ Schleifwerkzeuge sind mit Vorsicht zu be- handeln und zu transportieren. ■ Schleifwerkzeuge sind so zu lagern, dass sie keinen mechanischen Beschädigungen oder Umwelt einflüssen (z.B.Feuchtigkeit) ausgesetzt sind. Arbeitshinweise HINWEIS ► Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. An- dernfalls könnten sie zerbrechen, beschädigt werden und Verletzungen verursachen. Schruppschleifen Verwenden Sie niemals Trennscheiben zum Schruppen! ■ Bewegen Sie den Winkelschleifer mit mäßigem Druck über das Werkstück hin und her. ■ Führen Sie bei weichem Material die Schruppscheibe in einem flachen Winkel über das Werkstück, bei hartem Material in einem etwas steileren Winkel. Trennschleifen Verwenden Sie niemals Schruppscheiben zum Trennen! ■ Verwenden Sie nur geprüfte faserstoffver- stärkte Trenn- oder Schleifscheiben, die für eine Umfangsgeschwindigkeit von nicht weniger als 80 m/s zugelassen sind.PWS 125 F6 ■ 26 

VORSICHT! ► Das Schleifwerkzeug läuft nach dem Aus- schalten nach. Bremsen Sie es nicht durch seitliches Gegendrücken ab. ■ Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen/Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand. ■ Schalten Sie das Gerät vor dem Ablegen immer aus und warten Sie, bis das Gerät zum Stillstand gekommen ist. ■ Entriegeln Sie bei einem Stromausfall oder wenn der Netzstecker gezogen wird, sofort den EIN-/AUS-Schalter. Bringen Sie ihn in AUS-Position. Dies verhindert einen unkontrol- lierten Wiederanlauf. ■ Verwenden Sie das Gerät nur für Trocken- schnitt bzw. Trockenschliff. ■ Der Zusatz-Handgriff6 muss bei allen Arbeiten mit dem Gerät montiert sein. ■ Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend. Tipp! So verhalten Sie sich richtig. GEFAHR! FÜHREN SIE DAS GERÄT

IMMER IM GEGENLAUF DURCH DAS

WERKSTÜCK. ► Bei entgegengesetzter Richtung besteht die Gefahr eines Rückschlags. Das Gerät kann aus dem Schnitt gedrückt werden. ■ Führen Sie das Gerät immer eingeschaltet gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus. ■ Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen. Sorgen Sie für einen sicheren Stand. ■ Für die beste Schleifwirkung bewegen Sie das Gerät gleichmäßig in einem Winkel von 15° bis 30° (zwischen Schleifscheibe und Werk- stück) auf dem Werkstück hin und her. ■ Beim Bearbeiten von schrägen Flächen darf das Gerät nicht mit großer Kraft auf das Werkstück gedrückt werden. Wenn die Dreh- zahl stark abfällt, müssen Sie die Andruckkraft reduzieren, um sicheres und effektives Arbeiten zu ermöglichen. Sollte das Gerät plötzlich voll- kommen gebremst oder blockiert sein, muss der Netzstrom sofort ausgeschaltet werden. ■ Trennen: Arbeiten Sie mit mäßigem Vorschub und verkanten Sie die Trennscheibe nicht. ■ Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß – lassen Sie sie vor dem Berühren vollständig abkühlen. ■ Verwenden Sie das Gerät niemals zweck- entfremdet. ■ Achten Sie immer darauf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken. ■ Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose. Sorgen Sie dafür, dass das Gerät und der Netzstecker leicht zugänglich und im Notfall problemlos erreichbar sind. ■ Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. ■ Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. WARNUNG! Tragen Sie immer eine Schutzbrille. WARNUNG! Tragen Sie immer eine Staubschutz- maske.PWS 125 F6

 27 ■ Bedienung Schutzabdeckung zum Trennen montieren Verwenden Sie beim Trennen mit gebundenen Schleifmitteln immer die Schutzabdeckung zum Trennen. ♦ Schieben Sie die Schutzabdeckung auf die Schutzhaube (siehe Abb. F), bis diese am Ende mit dem Plastikbügel einrastet. ♦ Beim demontieren der Schutzabdeckung müssen Sie den Plastikbügel leicht nach vorne ziehen, um die Schutzabdeckung

lösen. Schutzhaube montieren/verstellen WARNUNG! VERLETZUNGSGEFAHR! ► Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose! VERLETZUNGSGEFAHR! ► Verwenden Sie den Winkelschleifer immer mit der Schutzhaube7. Die Schutzhaube muss sicher am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die Schutz- haube7 soll die Bedienperson vor Bruch- stücken und zufälligem Kontakt mit dem Schleifkörper schützen. VERLETZUNGSGEFAHR! ► Achten Sie darauf, dass die Schutzhaube7 mindestens im gleichen Winkel wie der Zusatz-Handgriff6 montiert wird (siehe Abb.A). Andernfalls können Sie sich an der Schrupp- bzw. Trennscheibe verletzen. ♦ Drehen Sie die Schutzhaube7 in die erforder- liche Stellung (Arbeitsposition). Achten Sie dabei darauf, dass die Schutzhaube7 so platziert wird, dass die Schutzhaubenfixierung0 über einer der 5 Auswölbungenu der Schutz- haube7 liegt (s. Abb. E Ausklappseite). ♦ Achten Sie darauf, dass die Schutzhauben- fixierung0 fest in der jeweiligen Auswöl- bungu sitzt. Zusatz-Handgriff montieren VORSICHT! ► Aus Sicherheitsgründen darf dieses Gerät nur mit dem Zusatz-Handgriff6 verwendet werden. Andernfalls können Verletzungen die Folge sein. Der Zusatz-Handgriff6 kann je nach Arbeitsweise links, rechts oder oben am Gerätekopf eingeschraubt werden. HINWEIS ► Sie können den im Zusatz-Handgriff6 ein- gestecken Werkzeughalter

dort belassen oder nach Belieben entfernen. Schrupp-/Trennscheibe montieren/wechseln Tragen Sie beim Wechseln von Trenn-/Schrupp- scheiben immer Schutzhandschuhe. Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß. Fassen Sie diese nicht an, bevor sie abgekühlt sind. Die Abmessungen der Schrupp- oder Trenn- scheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch passen. Keine Reduzierstücke oder Adapter verwenden. ■ Überprüfen Sie die Schrupp- oder Trenn- scheibe. Sie darf weder beschädigt noch feucht sein oder Risse aufzeigen. Andernfalls könnten sie beim Gebrauch zerbrechen und Verletzungen verursachen. HINWEIS ► Verwenden Sie unbedingt nur schmutzfreie Scheiben. ■ Verwenden Sie nur Schleifwerkzeuge, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes. ■ VERLETZUNGSGEFAHR! Betätigen Sie die Spindel-Arretiertasteq nur bei stillstehender Aufnahmespindelr. ♦ Drücken Sie die Spindel-Arretiertasteq zum Blockieren des Getriebes.PWS 125 F6 ■ 28 

♦ Lösen Sie die Spannmutter e mit Hilfe des Zweiloch-Montage-Schlüsselsz (sieheAbb.C). ♦ Setzen Sie die Schrupp- oder Trennscheibe, mit der beschrifteten Seite zum Gerät, auf den Auf- nahmeflanscht. ♦ Setzen Sie anschließend die Spannmutter e, mit der erhobenen Seite nach oben, wieder auf die Aufnahmespindelr. Bei dünnen Schleifscheiben (siehe Abbildung1) ♦ Der Bund der Spannmutter e zeigt nach oben, damit eine dünne Schleifscheibe sicher ge- spannt werden kann.

≤ 3,2 mm Abb. 1 ♦ Drücken Sie die Spindel-Arretiertasteq zum Blockieren des Getriebes. ♦ Ziehen Sie die Spannmutter e mit dem Zweiloch-Montage-Schlüsselz wieder fest. Bei dicken Schleifscheiben (siehe Abbildung 2) > 3,2 mm Abb. 2 Der Bund der Spannmutter e zeigt nach unten, damit die dicke Schleifscheibe sicher auf der Auf- nahmespindelr angebracht werden kann. ♦ Aufnahmespindelr arretieren. ♦ Die Spannmutter e mit dem Zweiloch-Montage- Schlüsselz im Uhrzeigersinn festziehen. HINWEIS ► Wenn die Scheibe nach dem Wechsel un- ruhig läuft oder schwingt, muss diese Scheibe sofort wieder ausgewechselt werden. ♦ Lassen Sie das Gerät nach einem Scheiben- wechsel sicherheitshalber 60 Sekunden auf Höchstdrehzahl laufen. Achten Sie auf unge- wöhnliche Geräusche und Funkenentwicklung. ♦ Überprüfen Sie, ob alle Befestigungsteile korrekt angebracht sind. ♦ Achten Sie darauf, dass der Drehrichtungspfeil (falls vorhanden) auf den Trenn-, oder Schrupp- scheiben (auch Diamant-Trennscheiben) und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Gerätekopf) übereinstimmen. Ein- und ausschalten Überprüfen Sie das eingesetzte Werkzeug vor Gebrauch. Es muss einwandfrei montiert sein, darf weder beschädigt noch feucht sein oder Risse aufweisen und sich frei drehen. Führen Sie einen 60Sekunden dauernden Probelauf durch. Ver- wenden Sie keine unrunden oder vibrierenden Werkzeuge. Achten Sie auf ungewöhnliche Ge- räusche und Funkenentwicklung. Überprüfen Sie danach, ob alle Befestigungsteile korrekt ange- bracht sind. HINWEIS ► Schalten Sie den Winkelschleifer immer vor Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück. Einschalten ♦ Betätigen Sie die Einschaltsperre3 (siehe Abb. D). ♦ Drücken Sie anschließend den EIN-/ AUS-Schalter2. Ausschalten ♦ Drücken Sie erneut den EIN-/AUS-Schalter2.PWS 125 F6

 29 ■ Drehzahl einstellen ♦ Stellen Sie das Drehzahl-Stellrad1 auf eine Position zwischen 1 und 6. Wartung und Reinigung WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker. ■ Verwenden Sie keine scharfen Gegenstände zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes ge- langen. Andernfalls kann das Gerät beschädigt werden. ■ Lassen Sie den Austausch der Ersatzkohle- bürsten4 über die Abdeckungen der Kohle- bürsten5 ausschließlich durch die Servicestelle oder eine anerkannte Fachwerkstatt durchführen. ■ Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit. ■ Reinigen Sie das Gehäuse mit einem trockenen Tuch – verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff an- greifen. ■ Zur gründlichen Reinigung des Gerätes wird ein Staubsauger benötigt. ■ Lüftungsöffnungen müssen immer frei sein. ■ Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel. HINWEIS ► Nicht aufgeführte Ersatzteile (wie z. B. Kohle- bürsten, Schalter) können Sie über unsere Service - Hotline bestellen. Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien. Sie kann in den örtlichen Recyclebehältern entsorgt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie die Verpackung umwelt- gerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungs- materialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind ge- kennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwor- tung und wird getrennt gesammelt.PWS 125 F6 ■ 30 

Garantie der KompernaßHandelsGmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfeh- ler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt vo- raus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhan- dene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kos- tenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewis- senhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen wer- den können oder für Beschädigungen an zerbrechli- chen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschä- digt, nicht sachgemäß benutzt oder gewartet wur- de. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Bedie- nungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss- bräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorge- nommen wurden, erlischt die Garantie.PWS 125 F6

 31 ■ Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN)364873_2101 als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Ty- penschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfol- gend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoft- ware herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 364873_2101 Ihre Bedienungsanleitung öffnen. HINWEIS ► Bei Parkside und Florabest Werkzeugen senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewah- rungskoffer, Montagewerkzeuge, etc) ein. Service Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 364873_2101 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Original-Konformitätserklärung Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006/42/EG) Elektromagnetische Verträglichkeit (2014/30/EU) RoHS Richtlinie (2011/65/EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben be- schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Angewandte harmonisierte Normen EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015 EN 55014-1:2017/A11:2020 EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018 Typbezeichnung der Maschine: Winkelschleifer PWS 125 F6 Herstellungsjahr: 06–2021 Seriennummer: IAN 364873_2101 Bochum, 26.05.2021 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.PWS 125 F6
