BEDIENUNGSANLEITUNG PTBMOD 710 B2 PARKSIDE

CHAT TISCHBOHRMASCHINE Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

Detail_Verschraubung_Fuß Status Änderungen Datum Name Gezeichn. Kontroll. Norm Datum Name

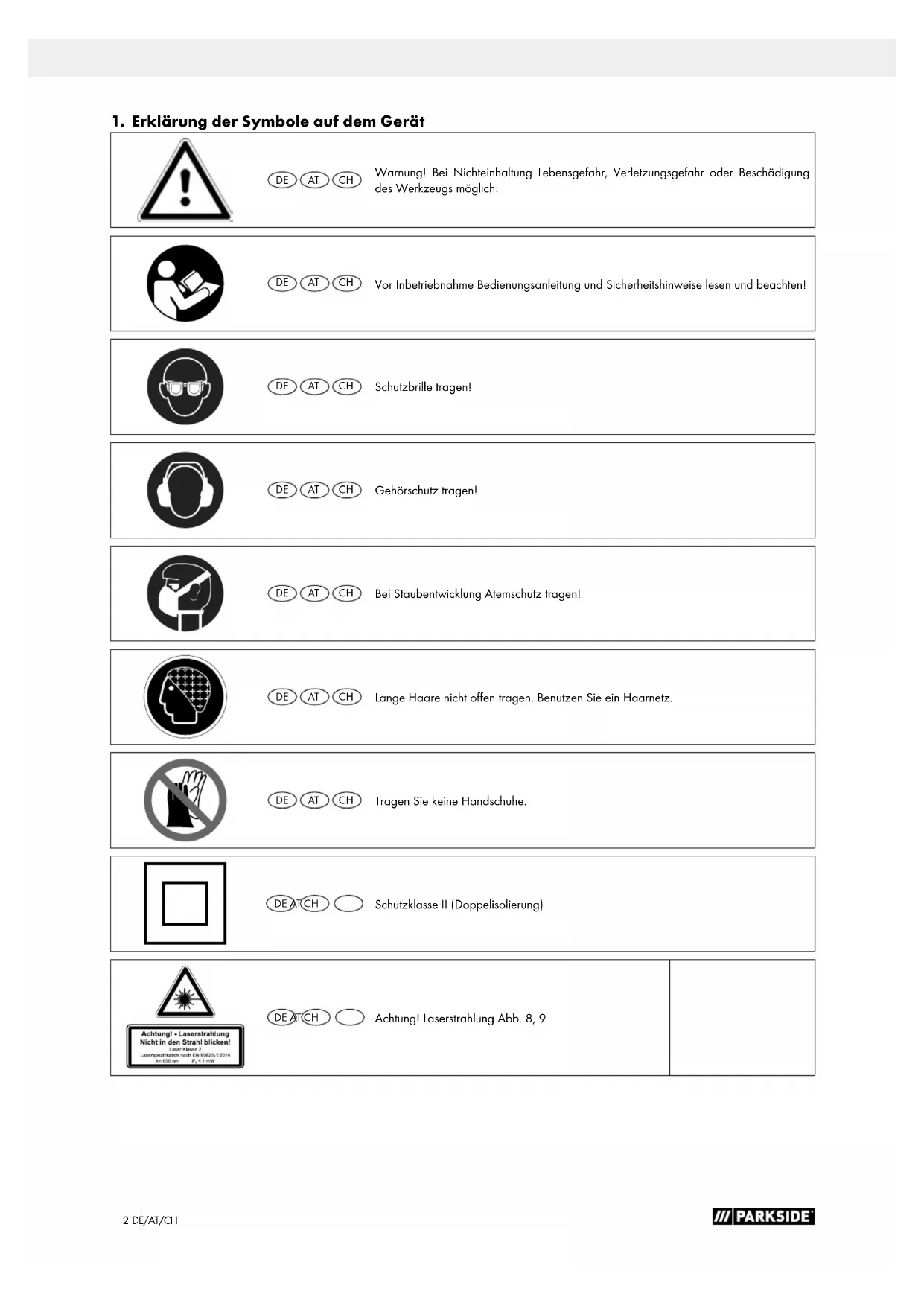

1. Erklärung der Symbole auf dem Gerät

Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich!

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!

Schutzbrille tragen!

Bei Staubentwicklung Atemschutz tragen!

Lange Haare nicht offen tragen. Benutzen Sie ein Haarnetz.

Tragen Sie keine Handschuhe. DE AT CH Schutzklasse II (Doppelisolierung) DE AT CH Achtung! Laserstrahlung Abb. 8, 93DE/AT/CH

HERSTELLER: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen VEREHRTER KUNDE, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät. HINWEIS: Der Hersteller dieses Gerätes haftet nach dem geltenden Pro- dukthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,

• Einbau und Austausch von nicht originalen Ersatz teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge- samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatz- möglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfall- zeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungs- anleitung müssen Sie unbedingt die für den Betrieb des Gerä- tes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Ge- fahren unterrichtet sind. Das geforderte Mindestalter ist einzu- halten. Neben den in dieser Bedienungsanleitung enthaltenen Sicher- heitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshin- weisen entstehen.

3. Gerätebeschreibung (Abb. 1-11)

4. Zahnstange Höhenverstellung

5. Klemmhebel Höhenverstellung

6. Klemmhebel Tiefenanschlag

9. Zeiger Tiefenanschlag

15. Flügelschrauben für den Parallelanschlag

16. Parallelanschlag

17. Schnellspannschraube

18. Ein-/Ausschalter Laser

19. Kreuzschlitzschraube (Zeiger)

21. Innensechskantschlüssel, 4 mm

• 1 Schnellspanner (2)

• 1 Abstandhalter (13)

• 1 Tiefenanschlag (7)

• 1 Bedienungsanleitung

5. Bestimmungsgemäße Verwendung

Die Tischbohrmaschine ist zum Bohren in Metall, Holz, Kunst- stoff und Fliesen bestimmt. Bohrfutterspannbereich: 1,5 - 13mm. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist nicht zum Gebrauch durch Personen unter 16 Jahren bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schä- den, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleis- tung, wenn das Gerät in Gewerbe-, Handwerks- oder Industrie- betrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.4 DE/AT/CH

6. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG! Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug verse- hen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in ex- plosionsgefährdeter Umgebung, in der sich brenn- bare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektro- werkzeug verlieren. Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutz- geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektri- schen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, schar- fen Kanten oder sich bewegenden Geräteteilen. Beschä- digte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungs- kabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektri- schen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmas- ke, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehör- schutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfäl- len führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen bes- ser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie kei- ne weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und rich- tig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.5DE/AT/CH h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektro- werkzeug vertraut sind. Achtloses Handeln kann bin- nen Sekundenbruchteilen zu schweren Verletzungen führen. Verwendung und Behandlung des Elektrowerk- zeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro- werkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Ein- satzwerkzeugteile wechseln oder das Elektro- werkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtig- ten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funk- tionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Ein- satz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Ein- satzwerkzeuge usw. entsprechend diesen An- weisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerk- zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sau- ber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrol- le des Elektrowerkzeugs in unvorhergesehenen Situationen. Service a) Lassen Sie Ihr Elektrowerkzeug nur von quali- fiziertem Fachpersonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohrmaschinen a) Die Bohrmaschine muss gesichert werden. Eine nicht richtig befestigte Bohrmaschine kann sich bewegen oder kippen und dies kann zu Verletzungen führen. b) Das Werkstück muss an der Werkstückauflage eingespannt oder befestigt werden. Bohren Sie nicht in Werkstücke, die zu klein sind zum siche- ren Einspannen. Festhalten des Werkstücks von Hand kann zu Verletzungen führen. c) Tragen Sie keine Handschuhe. Handschuhe können von sich drehenden Teilen oder Bohrspänen erfasst werden und so zu Verletzungen führen. d) Halten Sie Ihre Hände vom Bohrbereich fern, während das Elektrowerkzeug läuft. Der Kontakt mit sich drehenden Teilen oder Bohrspänen kann zu Verlet- zungen führen. e) Das Bohrwerkzeug muss sich drehen, bevor Sie es an das Werkstück führen. Sonst kann sich das Bohrwerkzeug im Werkstück verhaken und so eine unerwartete Bewegung des Werkstücks und Verletzungen verursachen. f) Sollte das Bohrwerkzeug blockieren, drücken Sie nicht weiter nach unten und schalten Sie das Elektrowerkzeug aus. Untersuchen und beseiti- gen Sie die Ursache für das Blockieren. Blockie- ren kann zu einer unerwarteten Bewegung des Werkstücks und zu Verletzungen führen. g) Vermeiden Sie lange Bohrspäne, indem Sie den Druck nach unten regelmäßig unterbrechen. Scharfe Metallspäne können sich verfangen und zu Ver- letzungen führen. h) Entfernen Sie niemals Bohrspäne aus dem Bohr- bereich, während das Elektrowerkzeug läuft. Zum Entfernen von Spänen bewegen Sie das Bohrwerkzeug vom Werkstück weg, schalten Sie das Elektrowerkzeug aus und warten Sie den Stillstand des Bohrwerkzeugs ab. Verwen- den Sie Hilfsmittel wie eine Bürste oder einen Haken, um die Späne zu entfernen. Der Kontakt mit sich drehenden Teilen oder Bohrspänen kann zu Ver- letzungen führen.

i) Die zulässige Drehzahl von Einsatzwerkzeugen

mit Bemessungsdrehzahl muss mindestens so hoch sein wie die auf dem Elektrowerkzeug an- gegebene Höchstdrehzahl. Zubehör, das sich schnel- ler als zulässig dreht, kann zerbrechen und umherfliegen. Achtung: Laserstrahlung Nicht in den Strahl blicken Laserklasse 2 Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren!

• Nicht direkt mit ungeschütztem Auge in den Laserstrahl bli- cken.

• Niemals direkt in den Strahlengang blicken.6 DE/AT/CH

• Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.

• Vorsicht - wenn andere als die hier angegebenen Verfahrens- weisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen.

• Lasermodul niemals öffnen. Es könnte unerwartet zu einer Strahlenexposition kommen.

• Der Laser darf nicht gegen einen Laser anderen Typs ausge- tauscht werden.

• Reparaturen am Laser dürfen nur vom Hersteller des Lasers oder einem autorisierten Vertreter vorgenommen werden.

• Kennzeichnung und Anbringort der Warnaufkleber siehe Abb. 8 und 9 m WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter be- stimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizini- schen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschrifts- mäßig bedienen, bleiben immer Restrisiken beste- hen. Folgende Gefahren können im Zusammen- hang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutzmaske ge- tragen wird.

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

• Auf die ununterbrochene Betriebsdauer von 5 Minuten er- folgt eine Ruhepause, bis die Gerätetemperatur weniger als 2 K (2°C) von der Raumtemperatur abweicht. Das Werkstück muss mindestens eine Höhe von 3mm und eine Breite von 45mm haben. Achten Sie darauf, dass das Werkstück immer mit der Spannvorrichtung gesichert wird. Überhängende Werkstücke müssen ggf. durch zu- sätzliche Stützen seitlich abgestützt werden. Geräusch Die Geräuschwerte wurden entsprechend EN 62841 ermittelt. Schalldruckpegel L

....................................................................3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Die angegebenen Geräuschemissionswerte sind nach einem ge- normten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Die angegebenen Geräuschemissionswerte können auch zu ei- ner vorläufigen Einschätzung der Belastung verwendet werden. Warnung:

• Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

• Versuchen Sie, die Belastung so gering wie möglich zu hal- ten. Beispielhafte Maßnahme: die Begrenzung der Arbeits- zeit. Dabei sind alle Anteile des Betriebszyklus zu berücksich- tigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vor- sichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Trans- portschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ab- lauf der Garantiezeit auf. ACHTUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststoff- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem das Elektrowerkzeug angeliefert wurde.

• Lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.

• Das Elektrowerkzeug nicht in feuchtem oder nassem Raum betreiben.

• Das Elektrowerkzeug darf nur in geeigneten Räumen (gut belüftet) betrieben werden.7DE/AT/CH

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett mon- tieren! m Bevor Sie das Gerät an das Stromnetz anschließen, verge- wissern Sie sich, dass die Daten auf dem Typenschild mit den Netzdaten des Anschlusses übereinstimmen. m Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

9.1 Montage Grundplatte und Säule (Abb. 2)

1. Schieben Sie den Schnellspanner (2) über die Säule (3).

2. Setzen Sie die Säule (3) so in die Grundplatte (1) ein,

dass sich der Führungszapfen am unteren Ende der Säule (3) in die Nut der Aufnahme der Grundplatte (1) einfügt.

3. Ziehen Sie die vormontierten Befestigungsschrauben (A)

auf der Rückseite der Grundplatte (1) mit dem Innen- sechskantschlüssel (21) an.

9.2 Montage Parallelanschlag (Abb. 4)

1. Schieben Sie den Parallelanschlag (16) in die Nuten der

2. Achten Sie darauf, dass die Nutensteine unterhalb der

Flügelschrauben für den Parallelanschlag (15) in den Nuten fluchten.

3. Bringen Sie den Parallelanschlag (16) in die gewünschte

Position und ziehen Sie die Flügelschrauben für den Par- allelanschlag (15) fest.

9.3 Montage Handgriff (Abb. 2)

1. Entfernen Sie die vormontierte Befestigungsschraube (B).

2. Achten Sie auf den richtigen Sitz des Abstandshalters (13).

3. Schieben Sie den Handgriff (8) auf die Aufnahme (G),

wie in Abb. 2 dargestellt.

4. Legen Sie die Mutter (C) in die Aussparung im Handgriff

(8) ein und ziehen Sie die Befestigungsschraube (B) an.

9.4 Montage Tiefenanschlag (Abb. 2)

1. Setzen Sie den Tiefenanschlag (7) von oben in die Aus-

sparung am Gehäuse ein.

2. Montieren Sie den Klemmhebel Tiefenanschlag (6), wie

in Abb. 2 dargestellt.

9.5 Montage auf einer Arbeitsfläche (Abb. 4)

Befestigen Sie das Gerät auf der Arbeitsfläche, indem Sie die Grundplatte (1) auf der Arbeitsfläche verschrauben.

10.1 Höhenverstellung (Abb. 2, 3)

Die Position des Maschinenkopfes kann abhängig von der Werkstückhöhe bzw. Werkzeuglänge eingestellt werden.

1. Halten Sie den Handgriff (8) fest.

2. Öffnen Sie den Klemmhebel Höhenverstellung (5).

3. Bestimmen Sie die Position des Maschinenkopfes über

4. Sichern Sie die Position des Maschinenkopfes mit dem

Klemmhebel Höhenverstellung (5). Achtung! In der untersten Position des Maschinenkopfes ist darauf zu achten, dass dieser nicht über die Markierung (23) hinaus verfahren wird. Sichern Sie den Maschinenkopf in dieser Position mit dem Klemmhebel Höhenverstellung (5). Andernfalls könnte es zu Schäden an der Führung kommen.

10.2 Bohrtiefe einstellen (Abb. 1, 11)

Mit dem Tiefenanschlag (7) kann die Bohrtiefe festgelegt wer- den.

1. Lösen Sie den Klemmhebel am Tiefenanschlag (6).

2. Führen Sie eine Probebohrung durch. Sobald die ge-

wünschte Tiefe erreicht ist, ziehen Sie den Klemmhebel Tiefenanschlag (6) wieder fest.

3. Der Tiefenanschlag (7) ist nun in der gewünschten Bohr-

4. Überprüfen Sie abschließend die Position des Tiefenan-

schlages. Falls das angezeigte Maß nicht mit der tat- sächlichen Bohrtiefe übereinstimmt, kann der Zeiger (9) nachjustiert werden.

• Lösen sie die Kreuzschlitzschraube (19) des Zeigers (9).

• Stellen Sie den Zeiger (9) auf die korrekte Position zur Skala (20) ein.

• Ziehen Sie die Kreuzschlitzschraube (19) wieder fest.

10.3 Werkzeug einspannen/ausspannen (Abb. 5, 6)

Vorsicht! Lassen Sie den Bohrfutterschlüssel nicht stecken. Verletzungsgefahr durch Wegschleudern des Bohrfutterschlüssels.

1. Setzen Sie den Bohrfutterschlüssel (22) ein.

2. Drehen Sie den Bohrfutterschlüssel (22) gegen den Uhr-

zeigersinn, um die Spannhülse (D) zu öffnen.

3. Setzen Sie das Einsatzwerkzeug (E) ein.

4. Halten Sie das Einsatzwerkzeug (E) fest.

5. Drehen Sie den Bohrfutterschlüssel (22) im Uhrzeiger-

sinn, um die Spannhülse (D) zu schließen und das Ein- satzwerkzeug zu sichern.

6. Prüfen Sie das Einsatzwerkzeug (E) auf festen Sitz.

7. Ziehen Sie den Bohrfutterschlüssel (22) wieder ab.

1. Setzen Sie den Bohrfutterschlüssel (22) ein.

2. Drehen Sie den Bohrfutterschlüssel (22) gegen den Uhr-

zeigersinn, bis das Einsatzwerkzeug (E) entnommen wer- den kann.

3. Ziehen Sie den Bohrfutterschlüssel (22) wieder ab.

10.4 Werkstück ausrichten (Abb. 1)

1. Schalten Sie den Kreuzlinienlaser über den Ein-/Aus-

2. Der Schnittpunkt der beiden Laserlinien zeigt Ihnen exakt

den Bohrermittelpunkt an.

3. Richten Sie Ihre Markierung auf dem Werkstück am La-

serkreuz aus.8 DE/AT/CH

10.5 Werkstück spannen (Abb. 7)

Das zu bearbeitende Werkstück muss sicher gespannt werden können. Bearbeiten Sie keine Werkstücke, die nicht gespannt werden können. Die Aussparung des Schnellspanners muss mittig zur Bohrung ausgerichtet sein. Andernfalls kann Bohrer oder Bohrfutter durch den Schnellspanner blockiert werden.

1. Positionieren Sie das Werkstück mit Hilfe des Kreuzlini-

2. Lösen Sie die Schnellspannschraube (17).

3. Lassen Sie den Schnellspanner (2) auf dem Werkstück

4. Drehen Sie die Schnellspannschraube (17) im Uhrzeiger-

sinn, um das Werkstück zu spannen.

5. Zum Lösen des Schnellspanners (2) drehen Sie die

Schnellspannschraube (17) gegen den Uhrzeigersinn.

10.6 Spannen größerer Werkstücke (Abb. 7)

Verwenden Sie für größere Werkstücke den Parallelanschlag (16):

1. Lösen Sie die Flügelschrauben für den Parallelanschlag

(15) und setzen Sie den Parallelanschlag (16) in die Nu- ten der Grundplatte ein.

2. Ziehen Sie die Flügelschrauben für den Parallelanschlag

3. Richten Sie Ihr Werkstück am Parallelanschlag (16) aus

und spannen Sie es mit dem Schnellspanner (2). Warnung! Sorgen Sie bei Werkstücken, die breiter oder län- ger als die Tischoberseite sind, für eine angemessene Abstüt- zung, z. B. durch Untergestelle oder Sägeböcke. Werkstücke, die länger oder breiter als die Grundplatte der Tischbohrmaschine sind, können kippen, wenn sie nicht fest ab- gestützt sind. Wenn das Werkstück kippt, kann es den Bohrfut- terschutz oder das Schneidwerkzeug beschädigen.

10.7 Drehzahl einstellen (Abb. 1)

Die richtige Drehzahl muss abhängig vom zu bearbeitenden Werk- stück sein und nach dem Werkzeugdurchmesser eingestellt werden.

10.7.1 Elektronische Drehzahlregelung

Mit der elektronischen Drehzahlregelung können Sie die Dreh- zahl stufenlos einstellen: Stellen Sie mit Hilfe des Drehzahlreglers (12) die Drehzahl ein. Die aktuelle Drehzahl kann anhand der Markierung auf dem Drehzahlregler (12) abgelesen werden.

10.8 Ein- / Ausschalten (Abb. 1)

Einschalten: Betätigen Sie den Einschalter (11), um das Ge- rät einzuschalten. Ausschalten: Betätigen Sie den Ausschalter (10), um das Gerät auszuschalten.

10.9 Bohrvorgang (Abb. 1, 7)

1. Richten Sie das Werkstück aus und spannen Sie dieses.

2. Starten Sie das Gerät und stellen Sie die Drehzahl ein.

3. Zum Bohren bewegen Sie den Handgriff (8) mit gleich-

mäßigem Vorschub, bis die gewünschte Bohrtiefe erreicht ist. Beim Bohren von Metallen unterbrechen Sie den Vor- schub kurz, um den Span zu brechen.

4. Nach dem Erreichen der Bohrtiefe, führen Sie den Hand-

griff(8) wieder in die Ausgangsposition zurück.

5. Schalten Sie das Gerät aus.

m Warnung! Vor dem Transport Netzstecker ziehen!

• Halten Sie zum Transportieren das Elektrowerkzeug an der Grundplatte (1).

12. Reinigung und Wartung

m Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen!

12. 1 Allgemeine Wartungsmaßnahmen

m Lassen Sie Arbeiten, die nicht in dieser Betriebs- anleitung beschrieben sind, von einer Fachwerk- statt durchführen. Verwenden Sie nur Originaltei- le. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten abkühlen. m Es besteht Verbrennungsgefahr! Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensicht- liche Mängel wie lose, abgenutzte oder beschädigte Teile, kor- rekten Sitz von Schrauben oder anderen Teilen. Tauschen Sie beschädigte Teile aus.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Chemi- sche Substanzen können die Kunststoffteile des Gerätes angrei- fen. Reinigen Sie das Gerät niemals unter fließendem Wasser.

• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.

• Reinigen Sie die Lüftungsöffnungen und die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.

• Entfernen Sie Späne, Staub und Schmutz ggf. mit einem Staubsauger.

• Schmieren Sie bewegliche Teile regelmäßig.

Im Gerät befinden sich keine zu wartenden Teile.

12.4 Austausch des Bohrfutters (Abb. 1, 5, 10)

m Warnung! Netzstecker ziehen! Benötigtes Werkzeug (nicht im Lieferumfang enthalten): 1x Gabelschlüssel 27mm

• Entnehmen Sie das Einsatzwerkzeug, wie unter 10.3.2 be- schrieben.

• Ziehen Sie die Spannhülse (D) fest an, indem Sie den Bohr- futterschlüssel (22) im Uhrzeigersinn drehen.

• Halten Sie das Bohrfutter (14) mit einer Hand fest, während Sie mit dem Gabelschlüssel (27mm) die Mutter (F) im Uhr- zeigersinn nach unten bewegen.9DE/AT/CH

• Sobald das Bohrfutter (14) vom Sitz der Welle gelockert ist, kann dieses abgenommen werden.

• Das neue Bohrfutter fixieren Sie in umgekehrter Reihenfolge. Für einen Tausch des Bohrfutters sind nur vom Hersteller zuge- lassene Bohrfutter zu verwenden. Bestellnummer: 390 6814 001

12.5 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unter- liegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Bohrer

• nicht zwingend im Lieferumfang enthalten!

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30°C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elektrowerk- zeug auf.

14. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kun- denseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

14.1 Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

14.2 Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolations- schäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteck- dose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht ver- wendet werden und sind aufgrund der Isolationsschäden le- bensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden über- prüfen. Achten Sie darauf, dass beim Überprüfen die An- schlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur An- schlussleitungen mit Kennzeichnung „H05VV-F“. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

14.3 Wechselstrommotor

Die Netzspannung muss 220 - 240 V

• Verlängerungsleitungen bis 25 m Länge müssen einen Quer- schnitt von 1,5 Quadratmillimeter aufweisen. Anschlüsse und Reparaturen der elektrischen Ausrüstung dür- fen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Motor-Typenschildes

15. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung, um Transport- schäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zu- rückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachge- schäft oder in der Gemeindeverwaltung nach! Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadt verwaltung. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt ge- mäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Pro- dukts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte ge- schehen. Der unsachgemäße Umgang mit Altgeräten kann auf- grund potentiell gefährlicher Stoffe, die häufig in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informa- tionen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadt- verwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik- Altgeräten oder Ihrer Müllabfuhr.10 DE/AT/CH

Störung Mögliche Ursache Abhilfe Gerät startet nicht Motor, Kabel oder Stecker defekt, Haussicherung spricht an Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann. Haussi- cherung prüfen Ein-/Ausschalter (11/10) defekt Reparatur durch Kundendienst Motor defekt Reparatur durch Kundendienst Starke Vibrationen Grundplatte (1) nicht fixiert Maschine auf Werkbank o.ä. sichern Werkzeug nicht zentriert eingespannt Werkzeug im Bohrfutter (14) überprüfen Motor überhitzt leicht Überlastung des Motors, ungenügende Kühlung des Motors. Überlastung des Motors beim Bohren verhindern, Staub vom Motor entfernen, damit eine optimale Küh- lung des Motors gewährleistet ist. Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt. Kontrolle durch Kundendienst11DE/AT/CH

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedau- ern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt Folgendes:

• Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

• Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zu- stande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netz- spannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

• Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprü- chen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlänge- rung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Ichenhausen, den 03.01.2022 __________________________ Unterschrift / Andreas Pecher / Head of Project Management First CE: 2019 Subject to change without notice Documents registrar: Thomas Schuster Günzburger Str. 69, D-89335 Ichenhausen 2000/14/EC_2005/88/ECAnnex VAnnex VINoise: measured L = xx dB(A); guaranteed L = xx dB(A)P = xx KW; L/Ø = cmNotified Body: Notified Body No.: 2010/26/ECEmission. No: X 2006/42/EC Annex IVNotified Body: Notified Body No.: Certificate No.: Standard references: EN 62841-1:2015; EN 62841-3-13:2017; EN 55014-1:2017/A11:2020; EN 55014-2:2015; EN 60825-1:2014; EN IEC 61000-3-2:2019; EN 61000-3-3:2013/A1:2019 Marke / Brand: Parkside Art.-Bezeichnung / Article name: TISCHBOHRMASCHINE PTBMOD 710 B2 Art.-Nr. / Art. no.: 3906818975 - 3906818981; 39068189915 - 39068189916 Ident.-Nr. / Ident. no.: 01001 - 51055 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. EG - Konformitätserklärung Originalkonformitätserklärung

18. Konformitätserklärung
