BEDIENUNGSANLEITUNG PDBS 2200 A2 PARKSIDE

IAN 275685 DRUCKLUFT-BOHRSCHRAUBER Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung PNEUMATIC DRILL Operation and Safety Notes Translation of the original instructions

DIN EN ISO 11148-3:2012

DIN EN ISO 11148-3:2012

DIN EN ISO 11148-3:2012

DIN EN ISO 11148-3:2012

St. Ingbert, 31.03.2016 i.o. Daniel Havener Inhaltsverzeichnis51 DE/AT/CH Opmerkingen ... / Milieu- en verwijderingsinformatie / EG-conformiteitsverklaring Einleitung ......................................................................................................................................... Seite 52 Bestimmungsgemäße Verwendung ....................................................................................................Seite 52 Ausstattung ..........................................................................................................................................Seite 52 Technische Daten ................................................................................................................................Seite 53 Sicherheitshinweise für Druckluftwerkzeuge ..................................................Seite 53 Gefährdungen durch herausgeschleuderte Teile .............................................................................. Seite 55 Gefährdungen durch Erfassen / Aufwickeln ...................................................................................... Seite 55 Gefährdungen im Betrieb ................................................................................................................... Seite 56 Gefährdungen durch wiederholte Bewegungen ..............................................................................Seite 56 Gefährdungen durch Zubehörteile ....................................................................................................Seite 56 Gefährdungen am Arbeitsplatz .........................................................................................................Seite 57 Gefährdungen durch Staub und Dämpfe ..........................................................................................Seite 57 Gefährdungen durch Lärm .................................................................................................................Seite 57 Gefährdungen durch Schwingungen.................................................................................................Seite 58 Zusätzliche Sicherheitsan weisungen für pneumatische Maschinen .................................................Seite 58 Inbetriebnahme ......................................................................................................................... Seite 59 Bit oder Bohrer einsetzen ...................................................................................................................Seite 59 Anschlüsse vornehmen ........................................................................................................................Seite 59 Druckluft einstellen ..............................................................................................................................Seite 59 In Betrieb nehmen ...............................................................................................................................Seite 59 Drehrichtung ändern ...........................................................................................................................Seite 59 Nach der Inbetriebnahme ................................................................................................Seite 59 Wartung ...........................................................................................................................................Seite 60 Reinigung und Pflege ............................................................................................................Seite 60 Hinweise zu Garantie und Serviceabwicklung ..............................................Seite 60 Garantiebedingungen ........................................................................................................................Seite 60 Garantieumfang .................................................................................................................................. Seite 61 Abwicklung im Garantiefall ................................................................................................................Seite 61 Umwelthinweise und Entsorgungsangaben ..................................................... Seite 62 EG-Konformitätserklärung ............................................................................................... Seite 62 Inhaltsverzeichnis52 DE/AT/CH Einleitung / Sicherheitshinweise für DruckluftwerkzeugeEinleitung Druckluft-Bohrschrauber PDBS 2200 A2 Einleitung Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Gerät aus unserem Haus entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfol- gende Bedienungsanleitung und die Sicherheitshin- weise. Die Inbetriebnahme dieses Werkzeuges darf nur durch unterwiesene Personen erfolgen. NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN! Bestimmungsgemäße Verwendung Diese druckluftbetriebene Bohrmaschine eignet sich zum Bohren in Kunststoff, Holz, Metall und ähnli- chen Materialien. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatz- bereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jegliche Anwendung, die von der bestimmungsgemäßen Verwendung abweicht ist untersagt und potentiell gefährlich. Schäden durch Nichtbeachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Gerät wurde für den Hausge- brauch konzipiert und darf nicht kommerziell oder industriell genutzt werden. Ausstattung Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. Benutzen Sie das Gerät nicht, wenn dieses defekt ist.

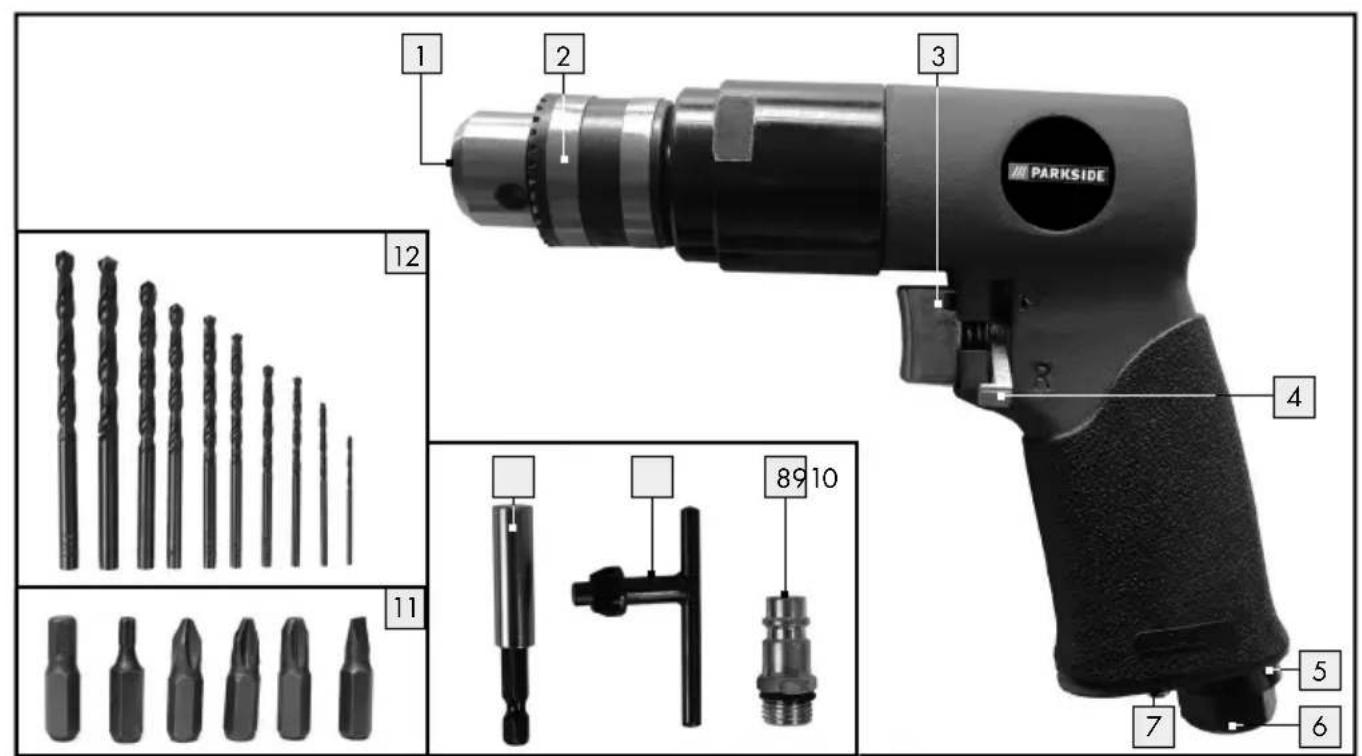

Drehrichtungsumschalter

Bitverlängerung in Bitdose

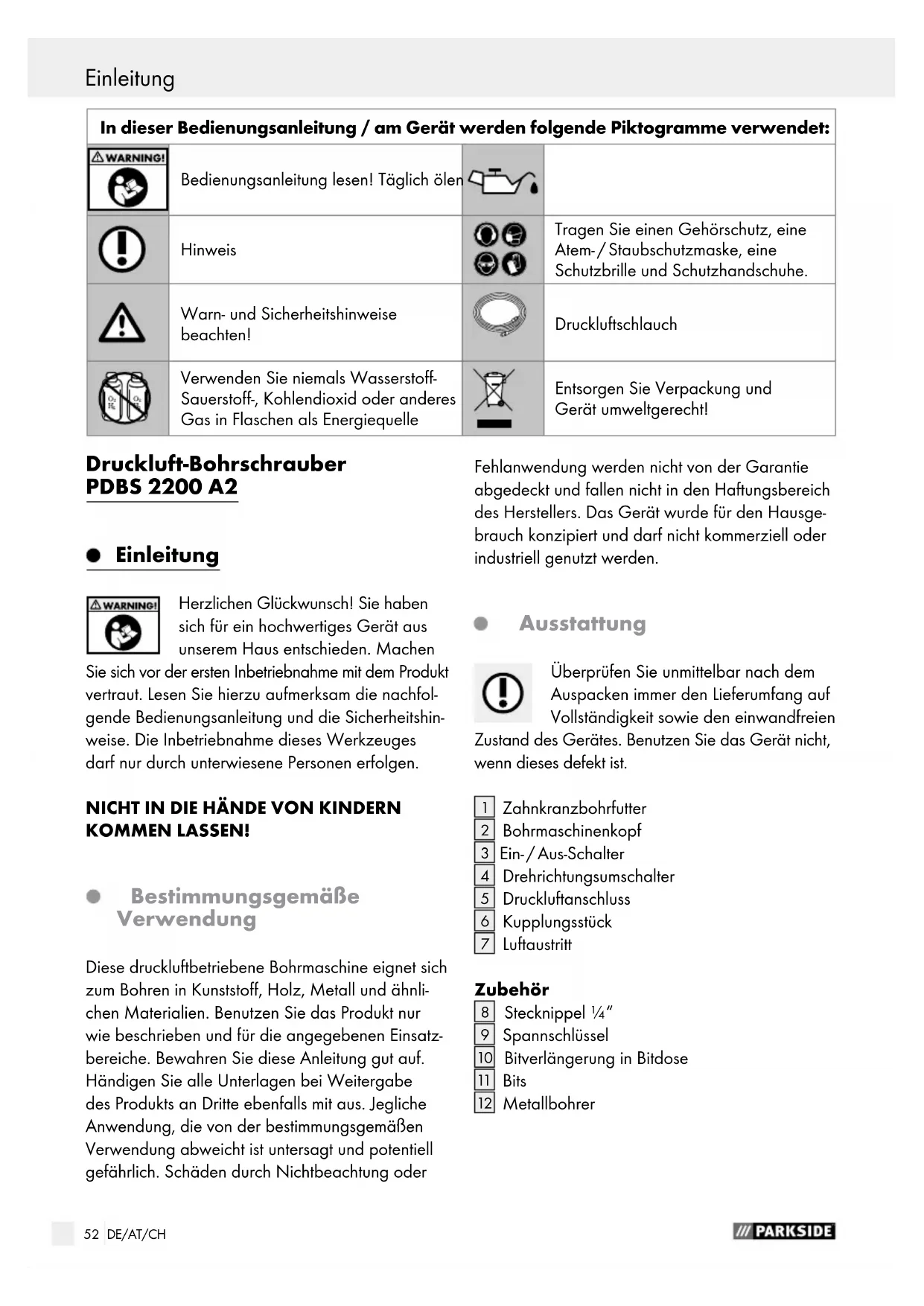

Metallbohrer In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Täglich ölen Hinweis Tragen Sie einen Gehörschutz, eine Atem- / Staubschutzmaske, eine Schutzbrille und Schutzhandschuhe. Warn- und Sicherheitshinweise beachten! Druckluftschlauch Verwenden Sie niemals Wasserstoff- Sauerstoff-, Kohlendioxid oder anderes Gas in Flaschen als Energiequelle Entsorgen Sie Verpackung und Gerät umweltgerecht!53 DE/AT/CH Technische Daten Betriebsdruck: max. 6,8 bar Drehzahl max.: 2200 min

Aufnahme: 1–10 mm geeignet für: Holz- und Metallbohrer sowie handelsübliche Bits Luftversorgung: über Wartungseinheit mit Filterdruckminderer und Ölnebler Benötigte Luftqualität: gereinigt, kondensatfrei und ölvernebelt Kompressoren: mit mind. 50 l Kesselvolu- men Lärmkennwerte (gemäß EN ISO 15744): ca. L

: 3 dB(A) Unsicherheit K: 3 dB Vibration (gemäß EN 28927-2): 360 m / s² Unsicherheit K: 3 m / s² Sicherheitshinweise für Druckluftwerkzeuge Wenn Druckluftwerkzeuge ein- gesetzt werden, müssen grundlegende Sicherheits- vorkehrungen befolgt werden, um die Risiken von Feuer, eines Stromschlags und Verletzungen von Personen auszuschließen. Bitte lesen und beachten Sie unbedingt vor der ersten Inbetriebnahme die Hinweise dieser Betriebsanleitung und bewahren Sie diese gut auf. Für Schäden oder Körperverletzungen, die entstehen, weil diese Betriebsanleitung nicht be- achtet wurde, übernimmt der Hersteller keine Haftung. Die angegebenen Gefährdungen sind für den all- gemeinen Gebrauch von handgehaltenen Druck- luftschlagschraubern vorhersehbar. Jedoch muss darüber hinaus der Benutzer spezifische Risiken be- werten, die aufgrund jeder Verwendung auftreten können. GEFAHR! Halten Sie Ihre Hände oder andere Gliedmaßen von den sich drehenden Teilen fern. Ansons ten besteht Verletzungsgefahr. QUETSCHGEFAHR! Halten Sie Ihre Hände während des Betriebs vom Gegenlager (z. B. Ringschlüssel) fern. Dies gilt besonders beim Lösen von Schrauben bei beengten Arbeitsverhältnissen. VERLETZUNGSGEFA HR! Unterbrechen Sie vor Werkzeugwechseln, Ein- stellung und Wartungsarbeiten die Druckluftzu- fuhr. EXPLOSIONSGEFAHR! Verwenden Sie zur Reinigung des Druckluftge- rätes niemals Benzin oder andere entflammbare Flüssigkeiten! Im Druckluftgerät verbliebene Dämpfe können durch Funken entzündet werden und zur Explosion des Druckluftgerätes führen. Arbeiten Sie mit dem Gerät nicht in explosions- gefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Be- arbeiten Sie keine Materialien, die potentiell leicht entflammbar oder explosiv sind oder sein könnten. Zu mehrfachen Gefährdungen müssen die Sicherheitshinweise vor dem Einbau, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe der Bohrmaschine gelesen und verstan- den werden. Andernfalls kann dies zu schweren körperlichen Verletzungen führen. Die Bohrmaschine sollte ausschließlich von qualifizierten und geschulten Bedienern einge- richtet, eingestellt oder verwendet werden. Die Bohrmaschine darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für den Bediener erhöhen. Die Sicherheitsanweisungen dürfen nicht verloren gehen – geben Sie sie der Bedienperson. Verwenden Sie niemals eine beschädigte Bohrmaschine. Die Maschinen sind regelmäßig zu warten, um zu überprüfen, dass alle erforderten Bemes- sungswerte und Kennzeichnungen wie bspw. Bemessungsdrehzahl oder Nennluftdruck lesbar Einleitung / Sicherheitshinweise für DruckluftwerkzeugeEinleitung54 DE/AT/CH Sicherheitshinweise für Druckluftwerkzeuge auf der Maschine gekennzeichnet sind. Der Be- nutzer muss den Hersteller kontaktieren, um Ersat- zetiketten zur Kennzeichnung zu erhalten, wenn dies notwendig ist. Verwenden Sie das Gerät nur in den Anwen- dungsgebieten, für die es konzipiert wurde! Überlasten Sie das Gerät nicht. Verwenden Sie niemals Wasserstoff-, Sauerstoff-, Kohlendioxid oder ander

Gas in Flaschen als Energiequelle dieses Werkzeuges, da dies zu einer Explosion und somit zu schweren Verletzungen führen kann. Warten und reinigen Sie das Gerät regelmäßig wie vorgeschrieben (s. Kapitel „Wartung“ sowie „Reinigung und Pflege“). Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige Beschädigungen. Stellen Sie vor jedem Gebrauch sicher, dass sich das Gerät in einem einwandfreien Zustand befindet. Seien Sie stets aufmerksam! Unerwartete Bewe- gungen der Maschine infolge von Reaktionskräf ten oder Bruch des eingesetzten Maschinenwerk- zeuges oder des Gegenlagers können zu Ver- letzungen führen. Eine nicht erwartete Bewegung von Einsatz- Werkzeug kann eine gefährliche Situation verursachen. Es besteht das Risiko der Quetschgefahr durch das Drehmoment zwischen Gegenlager und Werkstück. Halten Sie Ihre Hände vom eingesetzten Werk- zeug fern, ansonsten besteht das Risiko von Verletzungen. Verwenden Sie nur Fassungen und Adapter, die in gutem Zustand und für den Gebrauch mit den hier beschriebenen Maschinen geeignet sind. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch könne

Sie das Elektrowerkzeug in unerwarteten Situa- tionen besser kontrollieren. Schalten Sie das Gerät aus, wenn Sie es nicht mehr benutzen. Tragen Sie persönliche Schutzausrü- stung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehör- schutz, je nach Art und Einsatz des Druckluft- werkzeugs, verringert das Risiko von Verletzungen. Schützen Sie die Schläuche vor Knicken, Veren- gungen, Lösungsmitteln und scharfen Kanten. Halten Sie die Schläuche fern von Hitze, Öl und rotierenden Teilen. Ersetzen Sie einen beschädigten Schlauch unver- züglich. Eine schadhafte Versorgungsleitung kann zu einem herumschlagenden Druckluftschlauch führen und kann Verletzungen verursachen. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Atmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu bekommen. Die Abluft des Druckluftgerätes kann Wasser, Öl, Metallpartikel oder Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesund- heitsschäden verursachen.

SEIEN SIE VORSICHTIG

BEIM ABLEGEN DES GERÄTES! Legen Sie das Gerät immer so ab, dass es nicht auf dem Abzug zum Liegen kommt. Unter Umständen könnte dies ein versehentliches Aktivieren des Gerätes nach sich ziehen, was wiederum zu Gefahren führen könnte. Es darf nur geeignetes Zubehör verwendet werden. Dieses können Sie beim Hersteller er- werben. Anderes als Originalzubehör kann zu Gefahren führen. Verwenden Sie nur gefilterte und regulierte Druckluft. Staub, ätzende Dämpfe und / oder Feuchtigkeit können den Motor eines Druckluft- werkzeuges beschädigen. Der Schlauch muss für einen Druck von mind. 6,8 bar oder 125 psi ausgelegt sein, mindestens jedoch auf 150 % des im System erzeugten Maximaldruckes. Sicherheitshinweise für Druckluftwerkzeuge55 DE/AT/CH Das Werkzeug und der Druckluft- schlauch müssen mit einer Schlauch- kupplung versehen sein, so dass der Druck beim Trennen des Kupplungsschlauches vollständig abgebaut ist. GEFAHR! Vermeiden Sie den Kontakt mit einer spannungsführenden Leitung. Dieses Gerät ist nicht gegen einen elektrischen Schlag isoliert. Ohne Zustimmung des Herstellers darf das Werk- zeug in keiner Weise abgeändert werden. Das Werkzeug nur mit dem vorgeschriebenen Druck (6,8 bar) verwenden. Das Werkzeug muss nach der Anwendung und bei Nichtbenutzung stets von der Luftzufuhr ge- trennt werden. Wenn das Werkzeug nicht luftdicht ist oder es repariert werden muss, darf es nicht verwendet werden. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Ar beits- bereiche können zu Unfällen führen. Dadurch können Sie das Gerät insbesondere in unerwar- teten Situationen besser kontrollieren. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlier en. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe- genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Abzug und Gerät weglegen im Falle eines un- erwarteten Ausfalls des Kompressors. Benutzen oder bewahren Sie das Werkzeug niemals an feuchten, staubigen Orten auf oder in der Nähe von Wasser, anderen Flüssigkeiten oder gefährlichen Gasen. Verwenden Sie möglichst einen Kondensatab- schneider oder entleeren Sie die Schläuche und Rohrleitungen regelmäßig vor und während der Benutzung der Druckluftgeräte von Kondensat (Wasser). Sichern Sie Ihre Werkstücke. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Wenn Sie das Werkstück mit der Hand festhalten oder an den Körper drücken, können Sie das Gerät nicht sicher bedienen. ACHTUNG! Ein unterdimensio niertes Druckluftsystem kann die Effizienz Ihres Gerätes vermindern. Gefährdungen durch herausgeschleuderte Teile Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Maschinenwerkzeugs selbst können Teile mit hoher Geschwindigkeit herausgeschleudert werden. Beim Betrieb der Bohrmaschine ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jeden ein- zelnen Einsatz gesondert bewertet werden. Der Spannschlüssel muss vor Beginn des Boh- rens abgezogen werden. Es ist sicherzustellen, dass das Werkstück sicher befestigt ist. Gefährdungen durch Erfassen / Aufwickeln Gefährdungen durch Erfassen / Aufwickeln können zu Erstickung, Skalpierung und / oder Schnittverletzungen führen, wenn weite Beklei- dung, persönlicher Schmuck, Halsketten, Haare oder Handschuhe von der Maschine und ihren Zubehörteilen nicht ferngehalten werden. Beim Betrieb sowie bei Reparatur- oder Wartungsarbeiten und beim Austausch von Zubehörteilen an der Bohrmaschine oder dem Gewindeschneider ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erfor- derlichen Schutzes sollte für jeden einzelnen Einsatz gesondert bewertet werden. Sicherheitshinweise für DruckluftwerkzeugeSicherheitshinweise für Druckluftwerkzeuge56 DE/AT/CH Sicherheitshinweise für Druckluftwerkzeuge Bei drehenden Antriebsfassungen und -verlänge- rungen kann es leicht zum Erfassen / Aufwickeln von gummierten oder metallverstärkten Hand- schuhen kommen. Tragen Sie keine lose sitzenden Handschuhe oder Handschuhe mit abgeschnittenen oder verschlissenen Handschuhfingern. Halten Sie niemals den Antrieb, die Fassung oder die Antriebsverlängerung fest. Halten Sie Ihre Hände vom drehenden Antrieb fern. Gefährdungen im Betrieb Beim Einsatz der Maschine können die Hände der Bediener Gefährdungen wie z. B. Schnitten, Abschürfungen und Wärme ausgesetzt sein. Tragen Sie geeignete Handschuhe zum Schutz der Hände. Die Bediener und das Wartungspersonal müssen physisch in der Lage sein, die Größe, das Ge wicht und die Leistung der Maschine zu handhaben. Halten Sie die Maschine richtig: Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken – halten Sie beide Hände bereit. Achten Sie darauf, dass Ihr Körper im Gleich- gewicht ist und dass Sie einen sicheren Stand haben. Hohe Reaktionsdrehmomente können im Fall von Blockieren auftreten, das durch zu hohe auf den Bohrer wirkende Lasten, durch Verkan- ten des Bohrers im zu bearbeitenden Werkstoff oder beim Durchgang des Bohrers durch das zu bearbeitende Material hervorgerufen werden kann. In Fällen, in denen Hilfsmittel zum Aufnehmen des Reaktionsdrehmoments erforderlich sind, wird empfohlen, wann immer möglich eine Aufhän- gungsvorrichtung zu verwenden. Falls dies nicht möglich ist, werden Seitengriffe für Maschinen mit geradem Griff und Maschinen mit Pistolen- griff empfohlen. In jedem Fall wird empfohlen, Hilfsmittel zur Aufnahme des Reaktionsdrehmo- ments zu verwenden, wenn es größer ist als 4 Nm bei Maschinen mit geraden Griffen, größer als 10 Nm bei Maschinen mit Pistolengriff. Halten Sie die Hände fern vom rotierenden Spannfutter und vom sich drehenden Bohrer. Geben Sie die Befehlseinrichtung zum In-Gang- oder Stillsetzen im Fall einer Unterbrechung der Energieversorgung frei. Verwenden Sie nur die vom Hersteller empfoh- lenen Schmiermittel. Es muss eine Schutzbrille getragen werden. Das Tragen von Schutzhandschuhen und Schutzkleidung wird empfohlen. Gefährdungen durch wiederholte Bewegungen Bei der Verwendung einer Bohrmaschine kann der Bediener bei der Aus führung arbeitsbezo- gener Tätigkeiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen erfahren. Nehmen Sie für die Arbeit mit dieser Maschine eine bequeme Stellung ein, achten Sie auf sic heren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener sollte während lang andauernder Arbeiten die Kör- perhaltung verändern, was helfen kann, Unan- nehmlichkeiten und Ermüdung zu vermeiden. Falls der Bediener Symptome wie z. B. andau- erndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit an sich wahrnimmt, sollten diese war- nenden Anzeichen nicht ignoriert werden. Der Bediener sollte einen qualifizierten Mediziner konsultieren. Gefährdungen durch Zubehörteile Trennen Sie die Maschine von der Energiever- sorgung, bevor das Maschinenwerkzeug oder Zubehörteil gewechselt wird. Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller der Sicherheitshinweise für Druckluftwerkzeuge57 DE/AT/CH Sicherheitshinweise für Druckluftwerkzeuge Bohrmaschinen und Gewindeschneider emp- fohlenen Größen und Typen; verwenden Sie keine anderen Typen oder Größen der Zube- hörteile und Verbrauchsmaterialien. Vermeiden Sie den direkten Kontakt mit dem Maschinenwerkzeug während und nach der Benutzung, weil es heiß oder scharfkantig sein kann. Gefährdungen am Arbeitsplatz Ausrutschen, Stolpern und Stürzen sind Haupt- gründe für Verletzungen am Arbeitsplatz. Ach- ten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein können, und auf durch den Luft- oder den Hydraulikschlauch bedingte Gefährdungen durch Stolpern. Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es können versteckte Gefährdungen durch Stromkabel oder sonstige Versorgungs- leitungen gegeben sein. Die Bohrmaschine ist nicht zum Einsatz in explo- sionsgefährdeten Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Strom- quellen isoliert. Stellen Sie sicher, dass keine elektrischen Lei- tungen, Gasrohrleitungen usw. vorhanden sind, die im Fall der Beschädigung durch die Ver- wendung der Maschine zu einer Gefährdung führen könnten. Gefährdungen durch Staub und Dämpfe Die beim Einsatz der Bohrmaschine entstehen- den Stäube und Dämpfe können gesundheit- liche Schäden (wie z.B. Krebs, Geburtsfehler, Asthma und / oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen. In die Risikobewertung sollten der bei der Ver- wendung der Maschine entstehende Staub und der dabei möglicherweise aufwirbelnde vorhandene Staub einbezogen werden. Die Bohrmaschine oder der Gewindeschneider ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um die Freisetzung von Staub und Dämpfen auf ein Mindestmaß zu reduzieren. Die Abluft ist so abzuführen, dass die Aufwirbe- lung von Staub in einer staubgefüllten Umgebung auf ein Mindestmaß reduziert wird. Falls Staub oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freiset- zung zu kontrollieren. Alle zum Auffangen, Absaugen oder zur Unter- drückung von Flugstaub oder Dämpfen vorgese- henen Einbau- oder Zubehörteile der Maschine sollten den Anweisungen des Herstellers ent- sprechend ordnungsgemäß eingesetzt und gewartet werden. Die Verbrauchsmaterialien und das Maschinen- werkzeug sind den Empfehlungen dieser Anlei- tung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Intensivie- rung der Staub- oder Dampfentwicklung zu vermeiden. Verwenden Sie Atemschutzausrüstungen wie nach den Arbeits- und Gesundheitsschutzvor- schriften gefordert. Gefährdungen durch Lärm Die Einwirkung hoher Lärmpegel kann bei ungenügendem Gehörschutz zu dauerhaften Gehörschäden, Gehörverlust und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen. Es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzu- setzen. Zu den für die Risikominderung geeigneten Re- gelungsmechanismen gehören Maßnahmen wie die Verwendung von Dämmstoffen, um an den Werkstücken auftretende Klingelgeräusche zu vermeiden. Sicherheitshinweise für Druckluftwerkzeuge58 DE/AT/CH Inbetriebnahme / Nach der Inbetriebnahme Verwenden Sie Gehörschutzausrüstungen wie nach den Arbeits- und Gesundheitsschutzvor- schriften gefordert. Die Bohrmaschine ist nach den in dieser Anlei- tung enthaltenen Empfeh lungen zu betreiben und zu warten, um eine unnötige Erhöhung der Lärmpegel zu vermeiden. Verfügt die Bohrmaschine über einen Schall- dämpfer, ist stets sicherzustellen, dass dieser beim Betrieb der Bohrmaschine vor Ort ist und sich in einem guten Arbeitszustand befindet. Die Verbrauchsmaterialien und das Maschinen- werkzeug sind den Empfehlungen dieser Anlei- tung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Erhöhung des Lärmpegels zu vermeiden. Gefährdungen durch Schwingungen Die Einwirkung von Schwingungen kann Schä- digungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursache

Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken. Falls Sie feststellen, dass die Haut an Ihren Fin- gern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie einen Arzt. Die Bohrmaschine ist nach den in dieser Anlei- tung enthaltenen Empfehlun gen zu betreiben und zu warten, um eine unnötige Verstärkung der Schwingungen zu vermeiden. Lassen Sie den Bohrer nicht auf dem Werkstück rattern, da dies mit hoher Wahrscheinlichkeit zu einer erheblichen Verstärkung der Schwin- gungen führt. Verwenden Sie keine verschlissenen oder schlecht passenden Fassungen und Verlängerungen, da dies mit hoher Wahrscheinlichkeit zu einer er- heblichen Verstärkung der Schwingungen führt. Die Verbrauchsmaterialien und das Maschinen- werkzeug sind den Empfehlungen dieser Anlei- tung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Verstärkung der Schwingungen zu vermeiden. Nutzen Sie zum Halten des Gewichts der Maschine, wann immer möglich, einen Ständer, einen Spanner oder eine Ausgleichseinrichtung. Halten Sie die Maschine mit nicht allzu festem, aber sicherem Griff unter Einhaltung der erfor- derlichen Hand-Reaktionskräfte, denn das Schwingungsrisiko wird in der Regel mit zuneh- mender Griffkraft größer. Zusätzliche Sicherheitsan- weisungen für pneumatische Maschinen Druckluft kann ernsthafte Verletzungen verursachen. - Wenn die Maschine nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei der Ausführung von Reparaturarbeiten ist stets die Luftzufuhr abzusperren, der Luftschlauch drucklos zu machen und die Maschine von der Druckluftzufuhr zu trennen. - Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen. Umherschlagende Schläuche können ernsthafte Verletzungen verursachen. Überprüfen Sie daher immer, ob die Schläuche und ihre Befestigungs- mittel unbeschädigt sind und sich nicht gelöst haben. Kalte Luft ist von den Händen fortzuleiten. Falls Universal-Drehkupplungen (Klauenkupp- lungen) verwendet werden, müssen Arretierstifte eingesetzt werden und verwenden Sie Whip- check-Schlauchsicherungen, um Schutz für den

all eines Versagens der Verbindung des Schlauch

mit der Maschine oder von Schläuchen unterei- nander zu bieten. Sorgen Sie dafür, dass der auf der Maschine angegebene Höchstdruck nicht überschritten wird. Tragen Sie mit Luft arbeitende Maschinen nie mals am Schlauch. Sicherheitshinweise für Druckluftwerkzeuge59 DE/AT/CH Inbetriebnahme Hinweis: Im Auslieferzustand ist das Gerät be- reits vollständig funktionstüchtig. Bit oder Bohrer einsetzen Öffnen Sie das Zahnkranzbohrfutter

mit Hilfe des Spannschlüssels

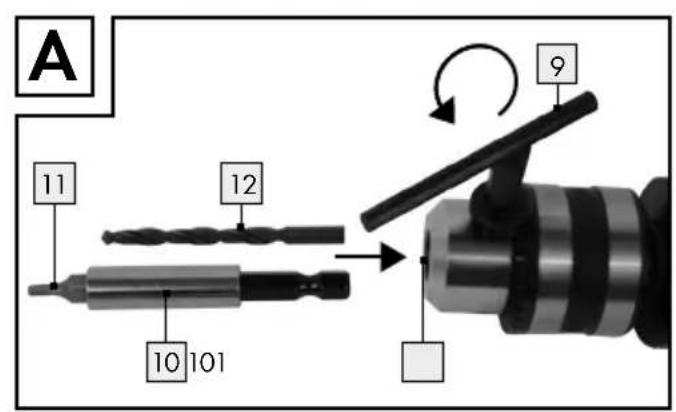

(s. Abb. A). Setzen Sie nun die Bitverlängerung

so tief wie möglich in das Zahnkranzbohrfutter

ein und stecken Sie den Bit

auf (s. Abb. A). Um die Bitverlängerung

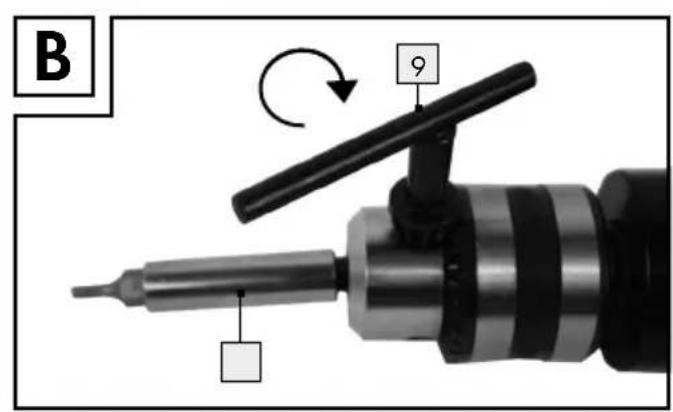

festzuspannen, ver- schließen Sie nun Zahnkranzbohrfutter

mit Hilfe des Spannschlüssels

(s. Abb. B). Ach- ten Sie auf sicheren Sitz der Bitverlängerung

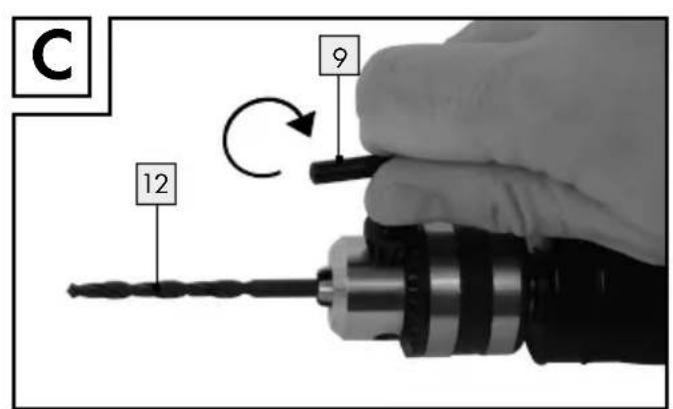

. Setzen Sie die Bohrer ana- log zu diesen Schritten ein (s. Abb. A und C). Anschlüsse vornehmen Hinweis: Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von mindestens 9 mm. Wickeln Sie Teflonband (nicht im Lieferumfang enthalten) um den Stecknippel

herum, be- vor Sie diesen in das Druckluftgerät einschrau- ben. Wickeln Sie das Band möglichst stramm um das Gewinde. So wird die Wahrscheinlich- keit, dass Luft austritt, minimiert und der Arbeits- vorgang optimiert. Drehen Sie den Stecknippel

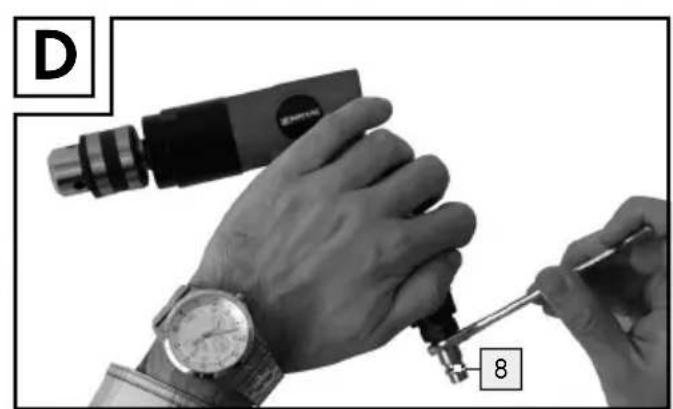

in das An- schlussgewinde der Bohrmaschine (s. Abb. D). Ziehen Sie die Verbindung mit Hilfe einer Zange nach. Drücken Sie nun den Druckluftschlauch mit ein wenig Krafteinsatz auf den Stecknippel

, bis der Schlauch einrastet. ACHTUNG! Achten Sie unbedingt auf den festen Sitz des Druckluft- schlauches. Ein gelöster und unkont- rolliert umherschlagender Schlauch birgt große Gefahr. Achten Sie ebenso auf den festen Sitz der beiden Schraubverbindungen zwischen Kupplungsstück und Gerät. Druckluft einstellen Hinweis: Das Gerät ist für einen Betriebsdruck von bis zu 6,8 bar und einen Kompressor mit einem Luftvolumen von mindestens dem in den techni- schen Daten angegebenen Wert ausgelegt. Beden- ken Sie bitte beim Einstellen des Luftdrucks, dass der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser von 9 mm um ca. 0,6 bar absinkt. Verwenden Sie nur gefilterte, geschmierte und regulierte Druckluft. In Betrieb nehmen Betätigen Sie den Ein- / Aus-Schalter

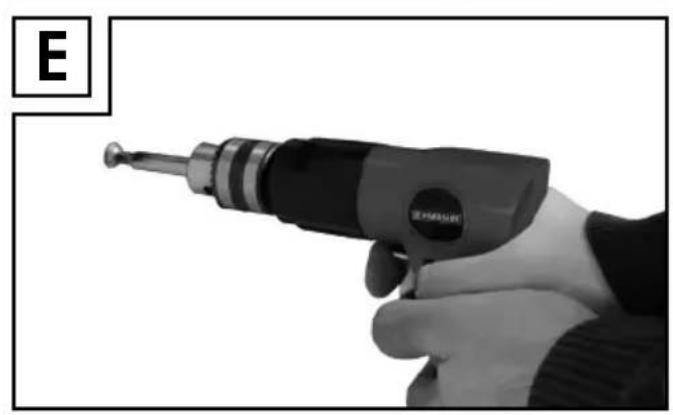

, um das Gerät in Betrieb zu nehmen. Lassen Sie den Ein- / Aus-Schalter

los, um das Gerät auszuschalten. Drehrichtung ändern ACHTUNG! Das Gerät muss vollständig zum Stillstand gekommen sein, bevor Sie die Dreh- richtung ändern. ACHTUNG! Eine in die andere als die erwarte

Richtung drehende Maschine kann gefährlich sein. Achten Sie darauf, was Sie tun und seien Sie stets vorsichtig. Hinweis: Die Bohrmaschine ist für Rechts- / Links-Lauf ausgelegt. Mit Hilfe des Drehrichtungsumschalters

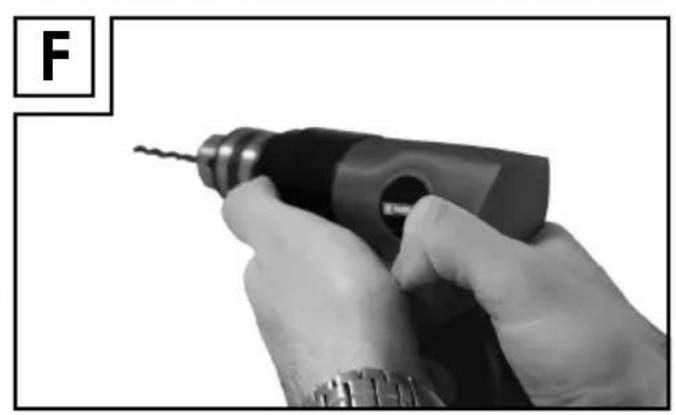

können Sie die Drehrichtung der Bohrmaschine ändern. Stellen Sie den Drehrichtungsumschalter

auf Position F um den Rechtslaufmodus einzu- stellen. Stellen Sie den Drehrichtungsumschalter

auf Position R um den Linkslaufmodus einzustellen. Nach der Inbetriebnahme Nach Abschluss der Arbeit muss das Gerät vom Druckluftanschluss

getrennt werden. Inbetriebnahme / Nach der InbetriebnahmeSicherheitshinweise für Druckluftwerkzeuge60 DE/AT/CH Hinweise zu Garantie und Serviceabwicklung... / Wartung / Reinigung und Pflege / Hinweise zu Garantie und ... Um eventuell vorhandene Reste von Druckluft abzubauen, ist der Ein- / Aus-Schalter

des Gerätes kurz zu betätigen. Ziehen Sie nun die Sicherung der Anschlusskupp- lung an Ihrem Druckluftschlauch nach hinten. Lösen Sie nun den Schlauch vom Stecknippel

Seien Sie vorsichtig beim Ablegen des Gerätes. Legen Sie das Gerät im- mer so ab, dass es nicht auf dem Abzug zum Liegen kommt. Unter Umständen könnte dies ein versehentliches Aktivieren des Gerätes nach sich ziehen, was wiederum zu Gefahren führen kön nte. Wartung ACHTUNG! Die Wartung darf nur von unter- wiesenen Personen durchgeführt werden. Eine lange Lebensdauer und einen störungsfreien Betrieb dieses Qualitätsproduktes wird durch die Einhaltung der hier angegebenen Wartungshinweise garantiert. Das Gerät bei Wartungs- und Pflegearbeiten von der Druckluftquelle trennen. Prüfen Sie bei jeder Wartung den Zustand Ihres Verbrauchsmaterials und Zubehörs. Hinweis: Für eine reibungslose Funktion Ihres Gerätes sind eine tägliche Reinigung und eine regelmäßige Schmierung dringend erforderlich. Hierfür bitte nur spezielles Werkzeugöl mit hoher Viskosität (dünnflüssig) verwenden. Geeignet sind Druckluftgeräteöle oder Motorenöl SAE10-20. ACHTUNG! Verwenden Sie keine anderen (insb. zähflüssigere) Schmiermittel. Ansonsten besteht die Gefahr von Funktionsstörungen oder dauerhaften Schäden. Um die Schmierung vorzunehmen bieten wir Ihnen folgende Möglichkeiten: a) über einen Nebelöler Schrauben Sie zur Verwendung des Nebelö- lers den Stecknippel

direkt ins Gerät und verbinden diesen mit Ihrem Druckluftschlauch. b) von Hand Alternativ können Sie Ihr Gerät auch von Hand ölen (nicht empfohlen). Lösen Sie dazu die Verschlussschraube der Öl-Einfüllöffnung. Geben Sie vor jeder Inbetriebnahme des Druck- luft-Werkzeuges 3–5 Tropfen Öl in den Druck- luftanschluss. War das Druckluft-Werkzeug mehrere Tage nicht in Betrieb, müssen Sie vor dem Einschalten 5–10 Tropfen Öl in den Druckluftanschluss

Hinweis: Für eine möglichst lange Lebensdauer ist es für Druckluftge- räte unumgänglich, sie regelmäßig zu ölen. Lagern Sie Ihre Druckluftwerkzeuge / -geräte nur in trockenen Räumen. Neben den zuvor beschriebenen Ölungs- und Reinigungsarbeiten sind keine weiteren War- tungsarbeiten erforderlich. Reinigung und Pflege Verwenden Sie zur Reinigung keinesfalls Flüssig- keiten wie Benzin, Lösungsmittel oder Wasser. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Reinigen Sie das Werkzeug nur mit einem trockenen Tuch. Hinweise zu Garantie und Serviceabwicklung Garantie der Creative Marketing Consulting GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.61 DE/AT/CH Hinweise zu Garantie und Serviceabwicklung Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrie- ben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissen- haft geprüft. Die Garantieleistung gilt für Material- oder Fabrika- tionsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anwei sungen genau einzuhalten. Verwendungszwecke und Hand- lungen, von denen in der Bedienungsanleitung ab- geraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss bräuch- licher und unsachgemäßer Behandlung, Gewaltan- wendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hin- weisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typen- schild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück-oder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftreten

kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mit- geteilte Service Anschrift übersenden. Hinweis: Auf www.lidl-service.com können Sie d iese und viele weitere Handbücher, Produktvi- deos und Software herunterladen. So erreichen Sie uns: DE, AT, CH Name: C. M. C. GmbH Internetadresse: www.cmc-creative.de E-Mail: service.de@cmc-creative.de service.at@cmc-creative.de service.ch@cmc-creative.de Telefon: +49 (0) 6894 9989751 (Normal-Tarif dt. Festnetz) Fax: +49 (0) 6894 9989729 Sitz: Deutschland IAN 275685 Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle. ... / Wartung / Reinigung und Pflege / Hinweise zu Garantie und ...62 DE/AT/CH ... / Umwelthinweise und Entsorgungsangaben / EG-Konformitätserklärung Adresse: C. M. C. GmbH Katharina-Loth-Str. 15 66386 St. Ingbert Deutschland Umwelthinweise und Entsorgungsangaben Rohstoffrückgewinnung statt Müllentsorgung!

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwer- tung zugeführt werden. Werfen Sie das Druckluftwerkzeug nicht in den Haus- müll, ins Feuer oder ins Wasser. Wenn möglich, sollten nicht mehr funktionstüchtige Geräte recycelt werden. Fragen Sie Ihren lokalen Händler um Hilfe. EG-Konformitätserklärung Wir, die C. M. C. GmbH Dokumentenverantwortlicher: Daniel Havener Katharina-Loth-Str. 15 66386 St. Ingbert erklären in alleiniger Verantwortung, dass das Produkt Druckluft-Bohrschrauber Artikelnummer: 1944 Herstellungsjahr: 2016 / 34 IAN: 275685 Modell: PARKSIDE DRUCKLUFT-

BOHRSCHRAUBER PDBS 2200 A2

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Maschinen Richtlinie EG-Richtlinie 2006 / 42 / EG und deren Änderungen festgelegt sind. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:

DIN EN ISO 11148-3:2012

St. Ingbert, 31.03.2016
