BEDIENUNGSANLEITUNG GPR 822 PRO Güde

GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland GPR 822 PRO

Originalbetriebsanleitung

TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |

SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG ______________________________ 13

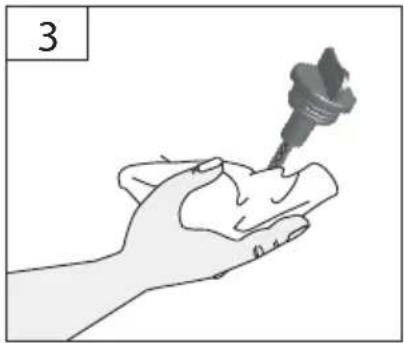

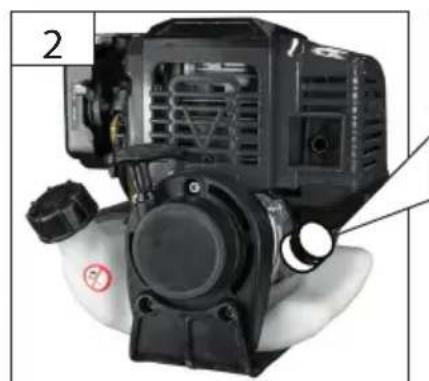

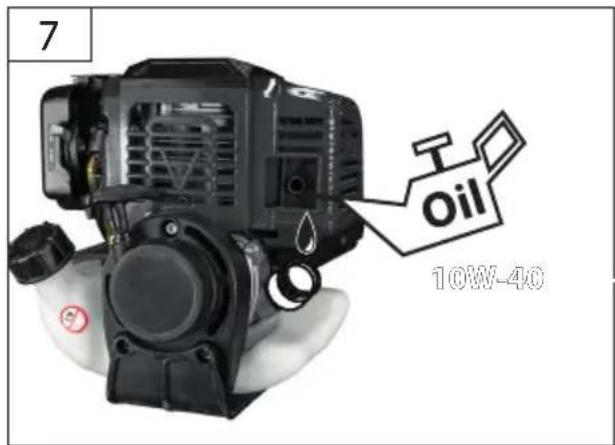

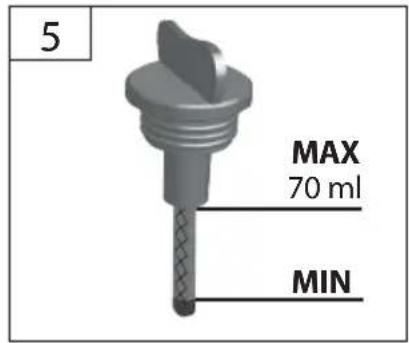

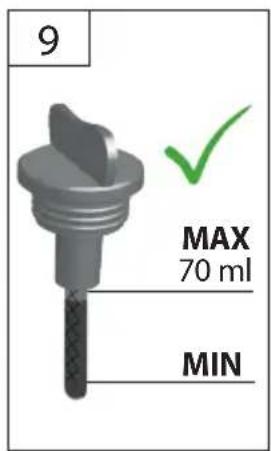

Aus Gründen der Qualitätssicherung wird jedes Gerät einem Probelauf unterzogen und mit Motorenöl befüllt. Vor dem Transport wird das Öl wieder abgelassen, es können sich jedoch Rückstände von Motorenöl am Messstab benden. Bitte trotzdem Ölstand gewissenhaft über- prüfen und Motorenöl nachfüllen.

DMontage DBetrieb START CHOKE

!!13 Technische Daten Pfahlramme GPR 822 PRO Artikel-Nr.

Motorleistung 0,8 kW / 1,0 PS min Motordrehzahl 7.500 min

Tankinhalt 0,6 l Gewicht 24,8 kg

räuschangaben Schalldruckpegel L

93 dB (A) Gemessener Schallleistungspegel L

100 dB (A) Garantierter Schallleistungspegel L

105 dB (A) Gemessen nach

2000/14/ EG; Unsicherheit K = 3 dB (A) Gehörschutz tragen! Vibrationsangaben Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN ISO 11806 Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

WARNUNG: Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert unterscheiden. Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläuge Einschätzung der Schwingungsbelastung. Für eine genaue Abschätzung derSchwingungsbelastung sollten auch die Zeitenberücksichtigt werden, in denen das Gerätabgeschaltet ist oder zwar läuft, aber nichttatsächlich im Einsatz ist. Dies kann dieSchwin

gungsbelastung über den gesamtenArbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmenzum Schutz der Bedienperson vor der Wirkung vonSchwin

gungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,Warmhalten der Hände, Organisation derArbeitsabläufe. DEUTSCH Benutzen Sie das Gerät erst nachdem Sie die Betriebsanleitung aufmerk- sam gelesen und verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwor- tungsvoll gegenüber anderen Personen. Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst. Benutzen Sie das Gerät nur im Außenbe- reichund niemals in geschlossenen oder schlechtbelüfteten Räumen. Bestimmungsgemäße Verwendung Benzinmotorbetriebene Pfahlramme ausschließlich zum Eintreiben von Pfählen aus Holz, Kunststo und nicht gehärteten Metallen sowie Metalllegierungen. Dieses Gerät darf nur wie angegeben bestimmungs

gemäß verwendet werden. Bei Nichtbeachtung derBestimmungen, aus den allgemein gültigen Vorschriftensowie den Bestimmungen aus dieser D14

DEUTSCH Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden. Es sind jeweils die im Einsatzland gültigen Vorschrif

ten zu beachten. Anforderungen an den Bediener Das Gerät darf nur von Personen bedient und gewar- tet werden, die damit vertraut und über die Gefahren unterrichtet sind. Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsge

mäße Einweisung mit dem Gerät arbeiten. Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Betriebsanleitung gelesen und verstanden haben. Qualikation: Außer einer ausführlichen Einweisung durch eine sachkundige Per

son ist keine spezielle Qualikation: für den Gebrauch des Gerätes notwendig. Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollen

det haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Örtliche Bestimmungen können das Min

destalter des Benutzers festlegen. Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Betriebsanlei

tung. Eine spezielle Schulung ist nicht notwendig. Restrisiken Verletzungsgefahr! Niemals bei laufendem Gerät unter das Gehäuse fassen. Schutzschuhe tragen. Während der Arbeit eine Schutzbrille tragen. Verbrennungsgefahr! Einige Maschinenteile werden beim Betrieb sehr heiß. Das Berühren heißer Maschinenteile kann zu Ver- brennungen führen. Gerät nach dem Betrieb erst abkühlen lassen. Vergiftungsgefahr! Abgase, Kraftstoe und Schmierstoe sind giftig. Das Einatmen von Abgasen kann tödlich sein! Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxyd

gase sammeln können. Explosionsgefahr / Feuergefahr! Benzin und Benzindämpfe sind leicht entzündlich bzw. explosiv. Arbeiten Sie mit dem Gerät nicht in explosions

gefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Betreiben Sie das Gerät nicht in Umgebung von leicht entammbaren Materialien. Auch bei richtiger Verwendung und Einhaltung aller Sicherheitsbestimmungen, können noch Restrisiken bestehen.

• Gehörschädigungen Längerer Aufenthalt in unmittelbarer Nähe des lau- fenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen!

• Gesundheitsschäden, die aus Hand-Arm-Schwin

gungen resultieren, falls das Gerät über längeren Zeitraum verwendet wird oder nicht ordnungsge- mäß geführt und gewertet wird. Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen Weißnger-Krankheit oder Karpaltun

nelsyndrom. Daher ist bei regelmäßigem Dauerein- satz des Geräts der Zustand von Fingern und Hand- wurzel gründlich zu überwachen. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen. Um das Risiko der „Weißngerkrank- heit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und machen in regelmäßigen Abständen Pausen. Trotz dem Beachten der Betriebsanleitung können auch nicht oensichtliche Restrisiken bestehen. Verhalten im Notfall Leiten Sie die der Verletzung entsprechend not- wendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädi-D

gungen und stellen Sie diesen ruhig. Für einen even- tuell eintretenden Unfall sollte immer ein Verbands- kasten nach DIN 13164 am Arbeitsplatz gribereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben

3. Zahl der Verletzten

4. Art der Verletzungen

Symbole Warnung/Achtung! Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. Schutzbrille tragen! Gehörschutz tragen! Schutzhelm tragen! Sicherheitsschuhe mit Schnittschutz, griger Sohle und Stahlkappe tragen! Schutzhandschuhe tragen! Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Warnung vor heißen Oberächen! Verbrennungsgefahr! Warnung vor gefährlicher elektrischer Spannung Warnung vor feuergefährlichen Stoen Warnung vor Handverletzungen / Quet- schungen Halten Sie andere Personen fern. Sie könnten durch weggeschleuderte Fremd- körper verletzt werden. Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbe- reichund niemals in geschlossenen oder schlechtbelüfteten Räumen. Rauchen und oenes Feuer verboten. Vor allen Arbeiten am Gerät Motor aus- schalten. Motor nur im ausgeschalteten Zustand betanken. Halten Sie Kinder von der Maschine fern. Vor Nässe schützen. Die Maschine nicht dem Regen aussetzen. CE Konformitätszeichen Vor Nässe schützen Packungsorientierung oben Sicherheitshinweise Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Geräts fern. Der Mindest- Sicherheitsabstand beträgt 15 m. Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine Schutzbrille und Gehörschutz! Tragen Sie keine weite Kleidung oder Schmuck. Halten SieHaare, Kleidung und Handschuhe fern von sich bewegenden Teilen, da diese von sich bewe

genden Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder oene Sandalen tragen. Benutzen Sie das Gerät nicht, wenn Sie müde oderkrank sind oder unter dem Einuss von Drogen, Alkoholoder Medikamenten stehen. Starten Sie die Maschine nur wenn sie sich in der normalen Arbeitsposition bendet. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und haltenSie jederzeit das Gleichgewicht. D16 Mangelhafte Beleuchtung/ Lichtverhält- nisse stellen ein hohes Sicherheitsrisiko dar. Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtverhält- nisse. Halten Sie beim Arbeiten das Gerät mit beiden Hän

den und mit Abstand vom eigenen Körper gut fest. Achtung beim Rückwärtsgehen, Stolpergefahr! Der Ein-/ Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resul

tierende Schäden haftet der Hersteller nicht. Lagern Sie das Gerät an einem trockenen Ort. Überprüfen Sie vor jeder Inbetriebnahme sämtliche Schraub- und Steckverbindungen sowie Schutzeinrichtungen auf Festigkeit und richtigen Sitz und ob alle Beweglichen Teile leichtgängig sind. Es ist strengstens untersagt, die an der Maschine bendlichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen. Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus. Feuergefahr! Kraftsto ist leicht entammbar. Rauchen und oenes Feuer verboten. Lagern Sie keinen Kraftsto in der Nähe der Maschine. Bewahren Sie Kraftsto nur in dafür zugelassenen Behältern auf. Maschine nur im Freien und nicht in der Nähe von oenen Flammen bzw. brennenden Zigaretten tanken. Tanken Sie vor dem Starten der Maschine. Während der Motor läuft oder noch heiß ist, darf nicht nachgetankt werden oder der Tankdeckel geönet werden. Lassen Sie die Maschine nach dem Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie Kraftsto nachfüllen. Achten Sie darauf, dass kein Kraftsto verschüttet wird. Falls Kraftsto übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstodämp

fe verüchtigt haben. Alle Deckel wieder fest auf Kraftstotanks und Kraftstobehältern anbringen. Kraftstotank ausschließlich im Freien entleeren. Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem mögli

cherweise Benzindämpfe mit oenem Feuer oder Funken in Berührung kommen können. Wartung Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Reparaturen und Arbeiten, die nicht in dieser Anlei- tung beschrieben wurden, nur von qualiziertem Fachpersonal durchführen lassen. Nur Originalzubehör und Originalersatzteile verwen

den. Maschine, insbesondere Lüftungsschlitze, stets sauber halten. Gerätekörper niemals mit Wasser abspritzen! Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichenoder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuchbenut

zen. Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorher

sehbaren Unfällen und Verletzungen führen. Bei Bedarf nden Sie die Ersatzteilliste im Internet unter www.guede.com. DEUTSCH D17 Entsorgung Die Entsorgungshinweise ergeben sich aus den Pik- togrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden. Entsorgung der Transportverpackung Die Verpackung schützt das Gerät vor Transportschä- den. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstech- nischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich. Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei ge- werblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitungund normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen. Wichtige Kundeninformation Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert. Service Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklama- tionsfall identizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten nden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein. Seriennummer: Artikelnummer: Baujahr: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com DEUTSCH

D18 Inspektions- und Wartungsplan Regelmäßige Wartungsperiode Vor jeder Inbe- triebnahme Nach jeder Außer- betriebnahme Nach 1 Monat Nach 12 Monaten Nach 24 Monaten Luftlter Kontrollieren

Fehlerbehebung Störung Ursache Abhilfe Der Motor startet nicht Tank leer/Kraftstomangel Kraftsto nachfüllen

Choke nicht betätigt Choke betätigen

schlechter Kraftsto, Lagerung ohne Entleerung des Benzintanks, falsche Benzinsorte Kraftstotank und Vergaser entleeren. Frisches Benzin einfüllen. Zündkerze verschmutzt, (Kohlerückstan- deauf den Elektroden),Elektrodenab- stand zu groß. Kerze reinigen, Wärmewert der Kerzekon- trollieren evtl. Zündkerze erneuern,0,6- 0,8 mm einstellen

Die Zündkerze ist nass vom Benzin (abgesoener Motor). Zündkerze trocknen und erneut einsetzen. Der Motor gibt keine Höchstleistung Zündkerze verschmutzt, (Kohlerückstan- deauf den Elektroden),Elektrodenab- stand zu groß. Kerze reinigen, Wärmewert der Kerzekon- trollieren evtl. Zündkerze erneuern,0,6- 0,8 mm einstellen

Luftlter verschmutzt Luftlter reinigen oder austauschen

Falsches Kraftstogemisch (zuviel Öl) Kraftsto nachfüllen
