BEDIENUNGSANLEITUNG LT10 Amprobe

• Figure 12: Replacing batteryDeutsch LT-10 LT-10-EUR Leuchtmittelprüfer Bedienungsanleitung 6/2018, 6000765 B ©2018 Amprobe Sämtliche Rechte vorbehalten. In China gedruckt.Eingeschränkte Garantie und Haftungseinschränkungen Innerhalb eines Jahres ab Kaufdatum oder innerhalb des gesetzlich vorgeschriebenen Mindestzeitraums garantieren wir, dass Ihr Amprobe/Beha-Amprobe-Produkt keinerlei Material- und Herstellungsfehler aufweist. Sicherungen, Trockenbatterien sowie Schäden durch Unfall, Fahrlässigkeit, Missbrauch, Manipulation, Kontamination sowie anomale Nutzung und Einsatzbedingungen werden nicht durch die Garantie abgedeckt. Händler sind nicht berechtigt, jegliche Erweiterungen der Garantie im Namen von Amprobe/Beha-Amprobe in Aussicht zu stellen. Um Serviceleistungen während der Garantiezeit in Anspruch zu nehmen, übergeben Sie das Produkt mitsamt Kaufbeleg einem autorisierten Amprobe-/ Beha-Amprobe-Servicecenter oder einem Amprobe-/Beha-Amprobe-Händler oder -Distributor. Details dazu finden Sie im Reparatur-Abschnitt. Sämtliche Ansprüche Ihrerseits ergeben sich aus dieser Garantie. Sämtliche sonstigen Gewährleistungen oder Garantien, ob ausdrücklich, implizit oder satzungsgemäß, sowie Gewährleistungen der Eignung für einen bestimmten Zweck oder Handelstauglichkeit werden hiermit abgelehnt. Der Hersteller haftet nicht für spezielle, indirekte, beiläufige oder Folgeschäden sowie für Verluste, die auf andere Weise eintreten. In bestimmten Staaten oder Ländern sind Ausschlüsse oder Einschränkungen impliziter Gewährleistungen, beiläufiger oder Folgeschäden nicht zulässig; daher müssen diese Haftungseinschränkungen nicht zwingend auf Sie zutreffen. Reparatur Sämtliche innerhalb oder außerhalb der Garantiezeit zur Reparatur oder Kalibrierung eingereichten Geräte (Amprobe/Beha-Amprobe) sollten mit folgenden Angaben begleitet werden:Ihr Name, Name Ihres Unternehmens, Anschrift, Telefonnummer und Kaufbeleg. Zusätzlich fügen Sie bitte eine Kurzbeschreibung des Problems oder der gewünschten Dienstleistung bei, vergessen Sie auch die Messleitungen des Gerätes nicht. Gebühren für Reparaturen oder Austausch außerhalb der Garantiezeit sollten per Scheck, Überweisung, Kreditkarte (mit Angabe des Ablaufdatums) oder per Auftrag zugunsten Amprobe/Beha-Amprobe beglichen werden. Reparatur und Austausch innerhalb der Garantiezeit – Alle Länder Bitte lesen Sie die Garantiebedingungen, prüfen Sie den Zustand der Batterie, bevor Sie Reparaturleistungen in Anspruch nehmen. Innerhalb der Garantiezeit können sämtliche defekten Prüfwerkzeuge zum Austausch gegen ein gleiches oder gleichartiges Produkt an Ihren Amprobe-/ Beha-Amprobe-Distributor zurückgegeben werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bereich Vertriebspartner unter amprobe.com oder beha-amprobe.com. In den USA und in Kanada können Geräte zum Austausch oder zur Reparatur auch an das Amprobe/Beha-Amprobe-Servicecenter (Anschrift weiter unten) eingesandt werden. Reparatur und Austausch außerhalb der Garantiezeit – USA und Kanada Außerhalb der Garantiezeit sollten Geräte in den USA und in Kanada zur Reparatur an ein Amprobe-Servicecenter gesandt werden. Informationen zu aktuellen Reparatur- und Austauschgebühren erhalten Sie von Ihrem Händler oder telefonisch von Amprobe. USA: Kanada: Amprobe Amprobe Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel.: 877-AMPROBE (267-7623) Tel.: 905-890-7600 Reparatur und Austausch außerhalb der Garantiezeit – Europa In Europa können Geräte außerhalb der Garantiezeit gegen eine geringe Gebühr von Ihrem Beha- Amprobe-Distributor ausgetauscht werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bereich Vertriebspartner unter beha-amprobe.com. Beha-Amprobe Bereich und registrierte Marke von Fluke Corp. (USA) Deutschland* Vereinigtes Königreich Niederlande – Hauptsitz** In den Engematten 14 52 Hurricane Way Science Park Eindhoven 5110 79286 Glottertal Norwich, Norfolk 5692 EC Son Deutschland NR6 6JB United Kingdom The Netherlands Tel.: +49 (0) 7684 8009 - 0 Tel.: +44 (0) 1603 25 6662 Tel.: +31 (0) 40 267 51 00 beha-amprobe.de beha-amprobe.com beha-amprobe.com *(Nur Korrespondenz – weder Reparatur noch Austausch über diese Adresse. Europäische Kunden wenden sich bitte an ihren Distributor.) **Einzelne Kontaktadresse in EEA Fluke Europe BV1 LT-10 / LT-10-EUR-Leuchtmittelprüfer Inhalt Symbole p. 3
• Sicherheitshinweise p. 3
• Auspacken und prüfen p. 4
• Merkmale p. 4
• Leuchtmittelprüfer bedienen p. 5
• Antenne anschließen und trennen p. 6

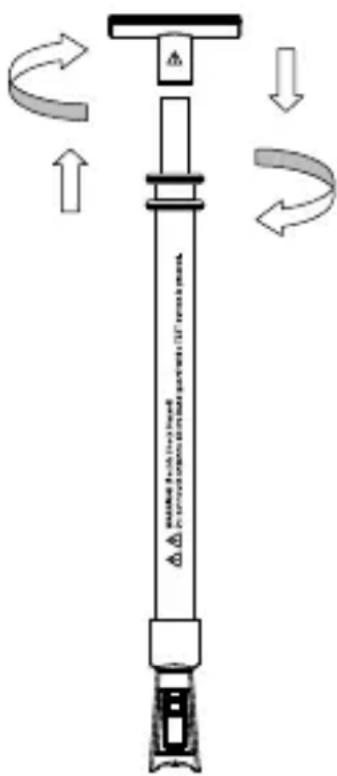

• Adapter anbringen und trennen p. 6
• Leuchtmittelprüfung p. 7
• Fluoreszenzleuchten prüfen p. 8
• Natriumlampen-Antenne verwenden p. 9
• Berührungslose VolTect™-Spannungsprüfung p. 10
• Spannungsprüfung mit der Antenne p. 11
• Spannungsprüfung mit der Sonde p. 12
• Kontaktprüfung p. 13
• Detaillierte Spezifikationen p. 14
• Instandhaltung p. 15
• Problemlösung p. 16
• Batteriewechsel p. 172

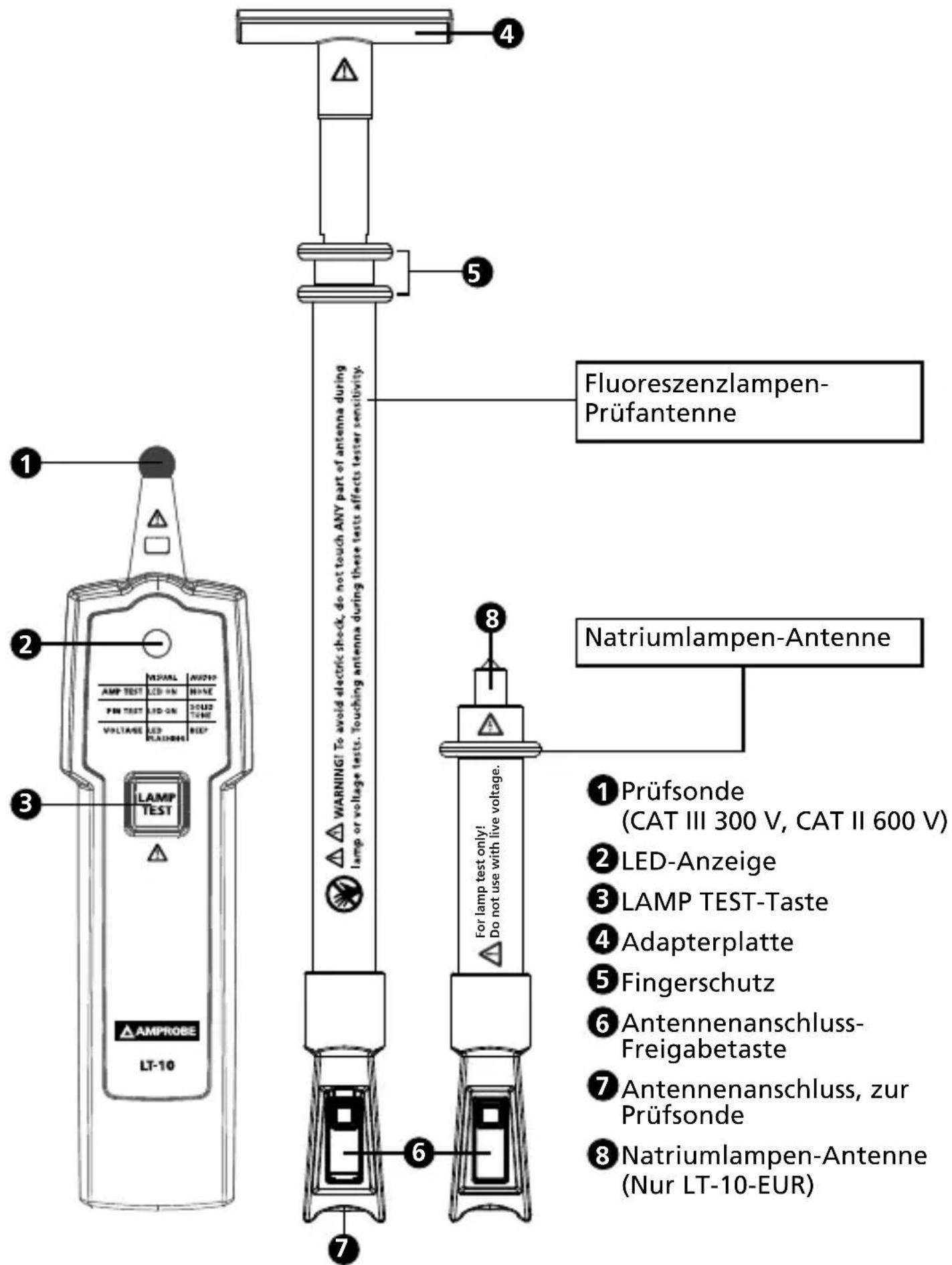

Fluoreszenzlampen- Prüfantenne Natriumlampen-Antenne

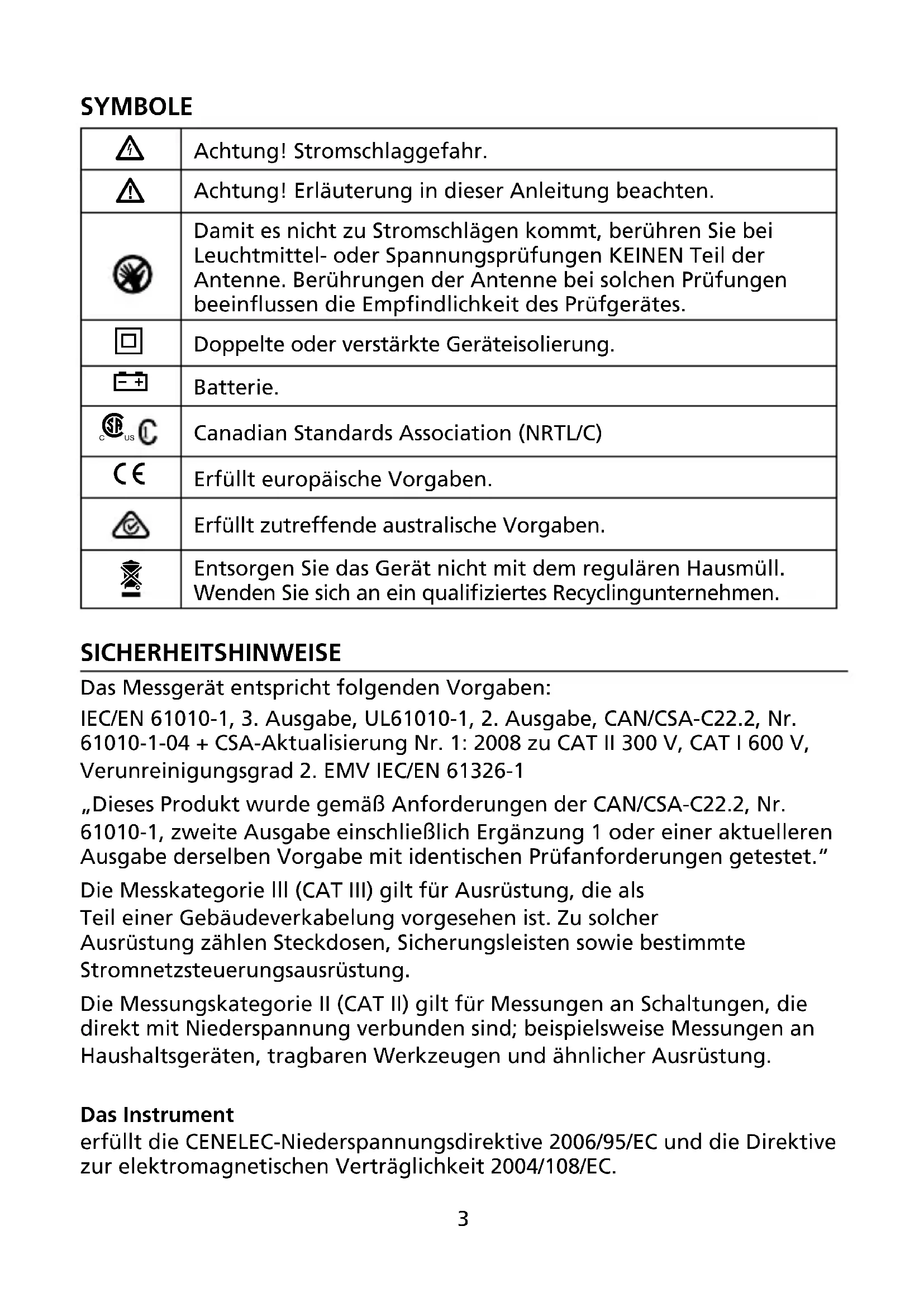

Achtung! Stromschlaggefahr.

Achtung! Erläuterung in dieser Anleitung beachten. Damit es nicht zu Stromschlägen kommt, berühren Sie bei Leuchtmittel- oder Spannungsprüfungen KEINEN Teil der Antenne. Berührungen der Antenne bei solchen Prüfungen beeinussen die Empndlichkeit des Prüfgerätes.

Doppelte oder verstärkte Geräteisolierung.

Erfüllt europäische Vorgaben. Erfüllt zutreffende australische Vorgaben.

Entsorgen Sie das Gerät nicht mit dem regulären Hausmüll. Wenden Sie sich an ein qualiziertes Recyclingunternehmen. SICHERHEITSHINWEISE Das Messgerät entspricht folgenden Vorgaben: IEC/EN 61010-1, 3. Ausgabe, UL61010-1, 2. Ausgabe, CAN/CSA-C22.2, Nr. 61010-1-04 + CSA-Aktualisierung Nr. 1: 2008 zu CAT II 300 V, CAT I 600 V, Verunreinigungsgrad 2. EMV IEC/EN 61326-1 „Dieses Produkt wurde gemäß Anforderungen der CAN/CSA-C22.2, Nr. 61010-1, zweite Ausgabe einschließlich Ergänzung 1 oder einer aktuelleren Ausgabe derselben Vorgabe mit identischen Prüfanforderungen getestet.“ Die Messkategorie lll (CAT III) gilt für Ausrüstung, die als Teil einer Gebäudeverkabelung vorgesehen ist. Zu solcher Ausrüstung zählen Steckdosen, Sicherungsleisten sowie bestimmte Stromnetzsteuerungsausrüstung. Die Messungskategorie II (CAT II) gilt für Messungen an Schaltungen, die direkt mit Niederspannung verbunden sind; beispielsweise Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlicher Ausrüstung. Das Instrument erfüllt die CENELEC-Niederspannungsdirektive 2006/95/EC und die Direktive zur elektromagnetischen Verträglichkeit 2004/108/EC.4 Zur Verwendung durch sachkundige Personen Dieses Instrument sollte von sachkundigen Personen genutzt werden, die hinsichtlich der mit Beleuchtungskörpern und elektrischen Verbindungen verbundenen Risiken geschult wurden und die mit der Wichtigkeit der Einhaltung von Sicherheitsvorkehrungen sowie der Prüfung des Instrumentes vor und nach dem Einsatz zur Gewährleistung seines einwandfreien Zustands vertraut gemacht wurden. W Warnung: Vor Gebrauch lesen Damit es nicht zu Stromschlägen und Verletzungen kommt:

• Falls das Prüfgerät auf eine nicht vom Hersteller vorgegebene Weise eingesetzt wird, können die Schutzmechanismen des Prüfgerätes beeinträchtigt werden.

• Nur zum Einsatz in Innenräumen. Benutzen Sie das Prüfgerät nicht im Regen, nicht im Schnee, nicht an feuchten oder nassen Stellen. Nutzen Sie das Prüfgerät nicht in der Nähe von explosiven Gasen, Dämpfen und Stäuben. Wechseln Sie die Batterie nicht in explosions- oder brandgefährdeter Umgebung.

• Halten Sie örtliche und landesweite Sicherheitsvorgaben ein.

• Verwenden Sie die von örtlichen oder landesweiten Behörden vorgegebene Schutzausrüstung.

AUSPACKEN UND PRÜFEN

Folgendes sollte im Lieferumfang enthalten sein: 1 LT-10-Leuchtmittelprüfer 1 Fluoreszenzlampen-Antenne 1 Natriumlampen-Antenne (Nur LT-10-EUR) 1 Adapterplatte 1 Transporttasche 1 Alkalibatterie 9 V 1 Bedienungsanleitung Falls etwas fehlen oder beschädigt sein sollte, lassen Sie bitte das komplette Paket von Ihrem Händler gegen ein einwandfreies austauschen. MERKMALE Der Amprobe-Leuchtmittelprüfer LT-10 ist ein handliches Werkzeug zur Fehlerbehebung bei Fluoreszenzleuchten vor Installation und Deinstallation, zusätzlich eignet er sich zum Nachweis von Spannungen in elektrischen Systemen. Die Prüfung von Leuchtmitteln erfolgt mit drei einfachen Schritten:

1. Per Leuchtmittel- (LAMP TEST) und Kontaktprüfung (PIN TEST) auf

Beschädigungen von Fluoreszenz-/Elektrolumineszenzleuchtmitteln prüfen.5

2. Prüfung auf anliegende Spannung am Vorschaltgerät per

berührungsloser VolTect™-Spannungsprüfung.

3. Austausch des Vorschaltgerätes, sofern das Leuchtmittel bei Schritt 1

erfolgreich geprüft, bei Schritt 2 eine Spannung anlag, das Leuchtmittel jedoch nicht funktioniert. Merkmale:

• Prüfung von Fluoreszenz-/Elektrolumineszenzleuchtmitteln

• Integrierte berührungslose VolTect™-Spannungsprüfung

• Leuchten- und Filamenttest zur Überprüfung von Fluoreszenz- und Natriumleuchtmitteln

• Einfache Einhandbedienung mit nur einer Taste

• Ultrakompakte, portable Ausführung

• 120 cm lange, abnehmbare, vollständig einziehbare Antenne zum Prüfen von Leuchtmitteln und Spannungen ohne Leiter

• Kompatibel mit folgenden Leuchtmitteln: - T2-, T4-, T5-, T8-, T9-, T10-, T12-Fluoreszenzleuchtmittel - Fluoreszenz-Energiesparleuchten - Niederdruck-Natriumdampampen - Hochdruck -Natriumdampampen - Glimmlampen - Quecksilberdampampen - Halogen-Metalldampampen

• Isolierte Antennenummantelung und -spitze zum sicheren Ein- und Ausfahren bei der Anwendung

• Kann nicht zur Prüfung von LED- und Glühfadenleuchtmitteln (herkömmliche Glühbirnen) eingesetzt werden

• Ersatzteile: Antenne LT-10-ANT (Artikelnummer 4357839)

Prüfsonde und Antenne geben zur Fehlerdiagnose eine Hochspannung (etwa 3 kV) zur Ionisierung der Leuchtmittel ab. W Sicherheitsvorkehrungen:

• Damit es nicht zu Stromschlägen kommt, berühren Sie bei Leuchtmittel- oder Spannungsprüfungen KEINEN Teil der Antenne. Berührungen der Antenne bei solchen Prüfungen beeinussen die Empndlichkeit des Prüfgerätes.

• Lassen Sie höchste Aufmerksamkeit walten, wenn die LAMP TEST-Taste gedrückt wird. Prüfsonde oder Antenne nicht berühren. Elektrische Entladung kann Stromschläge und Verletzungen verursachen.

• Nicht die Balance verlieren. Stets auf gute Balance und einen sicheren Stand achten.6

• Unter Spannung stehende Leiter nicht mit Prüfsonde oder Antenne berühren.

• Damit es nicht zu Beschädigungen der Antenne und zu Verletzungen kommt, Antenne niemals verbiegen oder als Hebel missbrauchen.

• Benutzen Sie das Messgerät nicht mit geöffnetem Gehäuse oder geöffnetem Batteriefach.

• Instrument nicht benutzen, falls sichtbare Beschädigungen oder Fehlfunktionen vorliegen. Instrument im Zweifelsfall überprüfen und reparieren lassen.

• Die berührungslose Spannungsprüfungsfunktion ist grundsätzlich aktiv. Prüfen Sie das Instrument vor und nach dem Einsatz mit einer bekannten Spannungsquelle innerhalb des angegebenen Wechselspannungsbereiches des Produktes auf einwandfreie Funktion. Prüffunktionen und Anzeigen: Optisch Akustisch Leuchtmittelprüfung LED ein – Kontaktprüfung LED ein Dauerton Berührungslose Spannungsprüfung LED blinkt Moduliertes Tonsignal Antenne anbringen Vergewissern Sie sich vor dem Einsatz, dass die Freigabetaste richtig an der Sonde einrastet ist. Taste Abbildung 1: Antenne anbringen Antenne abnehmen

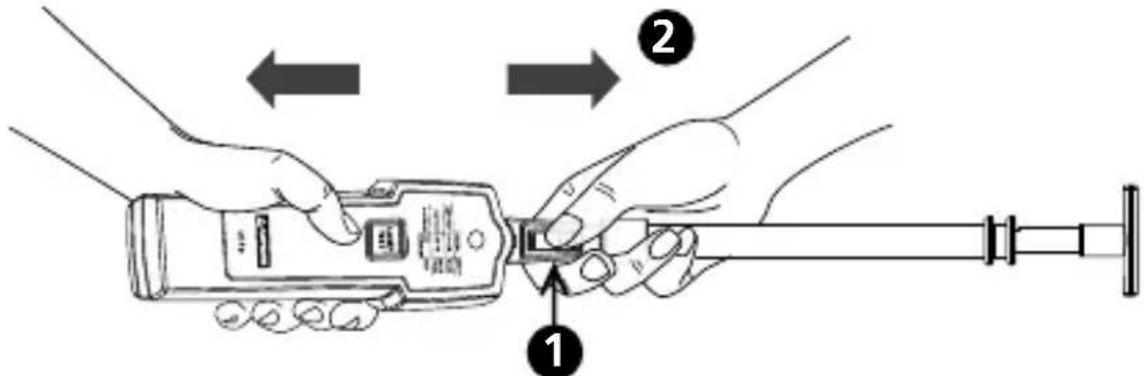

Abbildung 2: Antenne abnehmen Signalisierung Prüfung7

Halten Sie die Taste zum Lösen der Verbindung gedrückt.

Trennen Sie die Antenne von der Sonde. Falls die Antenne nicht wie in dieser Anleitung beschrieben abgenommen wird, kann das Instrument beschädigt werden, es kann zu Beeinträchtigungen der Schutzmechanismen kommen. Adapter anbringen und abnehmen Abbildung 3: Adapterplatte anbringen und abnehmen Adapterplatte anbringen (im Uhrzeigersinn) Adapterplatte abnehmen (gegen den Uhrzeigersinn) Leuchtmittelprüfung Die berührungslose Spannungsprüfung ist grundsätzlich aktiv. Die LED blinkt und ein Tonsignal erklingt, wenn Sonde oder Antenne in die Nähe von spannungsführenden Leitern gebracht werden. Die berührungslose Spannungsprüfung wird beim Drücken der LAMP TEST-Taste abgeschaltet.

• Testen Sie die Leuchtmittelprüfungsfunktion vor und nach dem Einsatz mit einer nachweislich funktionierenden Leuchte und/oder einem identischen Leuchtenmodell; vergewissern Sie sich so, dass das Messgerät einwandfrei funktioniert.

• Einige wenige lineare Fluoreszenzleuchtmitteltypen reagieren eventuell nicht bei Prüfungen an der Glasfläche. Eine Prüfung am Leuchtmittelsockelkontakt mit der Sonde des Messgerätes (Direktkontakt Metall zu Metall) sollte bei einem einwandfreien Leuchtmittel zu einer eindeutigen Reaktion führen. Beste Resultate erzielen Sie auf folgende Weise:

• Halten Sie die LAMP TEST-Taste eine Sekunde lang gedrückt, lassen Sie sie anschließend eine Sekunde lang los.8

• Betriebsdauer: Eine Sekunde EIN, eine Sekunde AUS, maximal fünf aufeinanderfolgende Zyklen. Warten Sie vor weiteren Messungen eine Minute ab. Fluoreszenzleuchten prüfen Leuchtenprüfung mit der Antenne

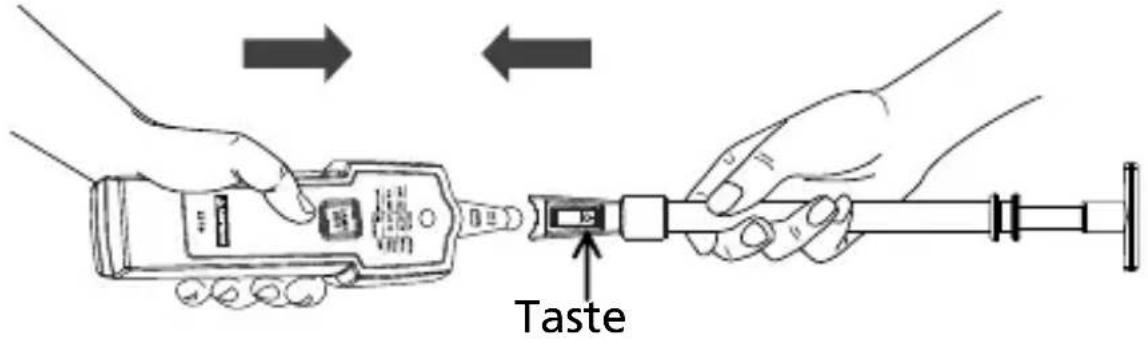

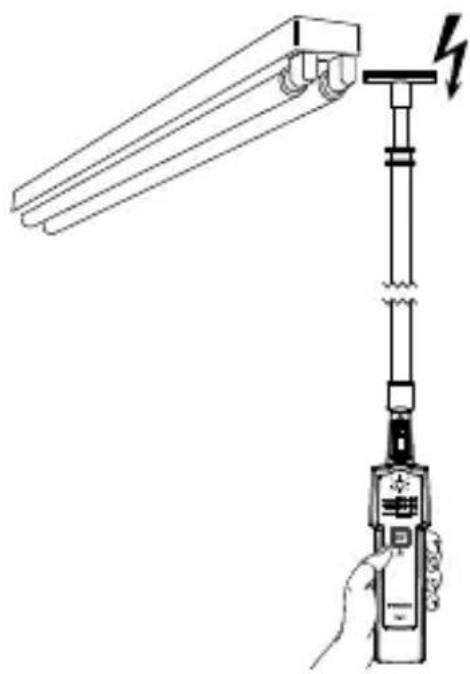

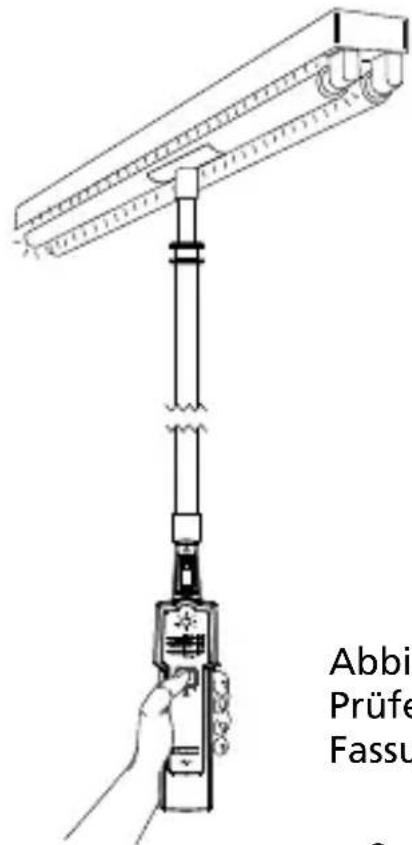

1. Bringen Sie die Antenne an der Prüfsonde an, vergewissern Sie sich,

dass die Freigabetaste richtig einrastet ist.

2. Ziehen Sie die Antenne auf die gewünschte Länge aus, maximal 120 cm.

3. Berühren Sie das Leuchtmittel mit der Antennenspitze.

• Zur Verstärkung des Prüfsignals installieren Sie die Adapterplatte.

Berühren Sie keine Teile mit der Antenne, die unter Spannung stehen.

4. Halten Sie die LAMP TEST-Taste gedrückt.

• Die Fluoreszenzleuchte ist in Ordnung, wenn sie während der Prüfung aueuchtet.

• Die Fluoreszenzleuchte ist fehlerhaft, wenn sie während der Prüfung nicht aueuchtet.

• Falls die Fluoreszenzleuchte während der Prüfung aueuchtet, jedoch nicht leuchtet, wenn sie in der Fassung sitzt, können Heizwendel, Starter oder Vorschaltgerät defekt sein. Damit es nicht zu Stromschlägen kommt, berühren Sie bei Leuchtmittel- oder Spannungsprüfungen KEINEN Teil der Antenne. Berührungen der Antenne bei solchen Prüfungen beeinflussen die Empfindlichkeit des Prüfgerätes. Abbildung 4: Antenne zum Prüfen des Leuchtmittels in der Fassung an das Glas anlegen9 Leuchtmittelprüfung mit der Sonde

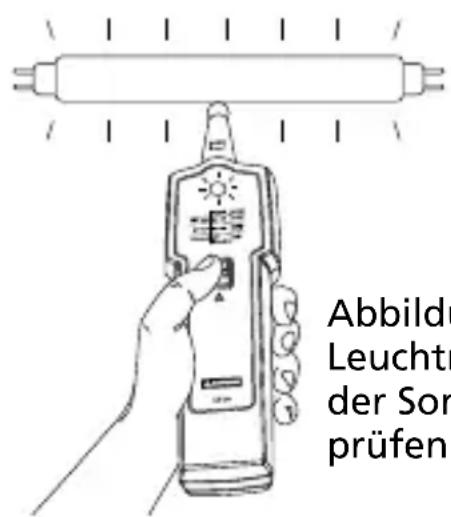

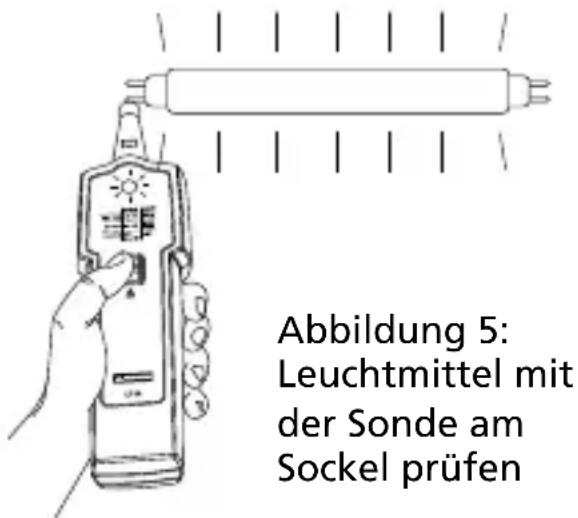

1. Berühren Sie das Leuchtmittel oder die Leuchtmittelfassung mit der Sonde.

Berühren Sie keine spannungsführenden Teile mit der Sonde. Leuchtmittelfassung während der Prüfung nicht berühren. Andernfalls kann es zu Verfälschungen der Prüfergebnisse und Stromschlägen kommen.

2. Halten Sie die LAMP TEST-Taste gedrückt.

• Die Fluoreszenzleuchte ist in Ordnung, wenn sie während der Prüfung aueuchtet.

• Die Fluoreszenzleuchte ist fehlerhaft, wenn sie während der Prüfung nicht aueuchtet.

• Falls die Fluoreszenzleuchte während der Prüfung aueuchtet, jedoch nicht leuchtet, wenn sie in der Fassung sitzt, können Heizwendel, Starter oder Vorschaltgerät defekt sein. Berühren Sie keine spannungsführenden Teile mit der Sonde. Abbildung 6: Leuchtmittel mit der Sonde am Glas prüfen Abbildung 5: Leuchtmittel mit der Sonde am Sockel prüfen Natriumlampen-Antenne verwenden (Nur LT-10-EUR) Installieren Sie die Natriumlampen-Antenne am Leuchtmittelprüfer, achten Sie darauf, dass die Arretierung einrastet und die Antenne sicher sitzt. Testen Sie die Leuchtmittelprüfungsfunktion vor und nach dem Einsatz mit einer nachweislich funktionierenden Leuchte und/oder einem identischen Leuchtenmodell; vergewissern Sie sich so, dass das Messgerät einwandfrei funktioniert. Hinweis: Die Reaktion/Leuchtstärke beim Prüfen kann je nach Leuchtentyp und Marke variieren. Berühren Sie keine spannungsführenden Teile mit der Leuchtenprüfsonde. Behalten Sie die Finger hinter dem Handschutz, wenn Sie die TEST-Taste drücken. Natriumlampen-Prüfungen mit Antenne:

• Niederdruck-Natriumdampampen

• Hochdruck -Natriumdampampen

• Quecksilberdampampen

• Halogen-Metalldampampen10

1. Berühren Sie einen Fassungskontaktstift mit der Spitze der

Natriumlampen-Prüfantenne.

2. Halten Sie die LAMP TEST-Taste gedrückt.

• Die Leuchte ist in Ordnung, wenn sie bei der Prüfung aueuchtet.

• Sollte das Leuchtmittel nicht aueuchten, wiederholen Sie die Leuchtmittelprüfung durch Berühren des anderen Fassungskontaktstiftes. Hinweis: Das Leuchtmittel ist in Ordnung, wenn sie beim Berühren des einen oder anderen Fassungskontaktstiftes aueuchtet. In manchen Fällen leuchtet nur ein Teil des Leuchtmittels; der andere Teil sollte beim Prüfen des zweiten Kontaktstiftes aueuchten. Berührungslose VolTech™-Spannungsprüfung Die Sondenspitze des Amprobe-Leuchtmittelprüfers LT-10 ist NICHT zum Einführen in Steckdosenkontaktöffnungen vorgesehen. Ergebnisse einer auf solche Weise durchgeführten Spannungsprüfung dürfen nicht als verlässlich betrachtet werden. Der LT-10 kann nur bei freiliegenden Adern zur Erkennung der stromführenden Ader einer Steckdose eingesetzt werden. Bei bestimmten Kabeln, beispielsweise bei Verlängerungskabeln, sind stromführende Ader und Nullleiter eventuell miteinander verdrillt. Zur zuverlässigen Spannungsprüfung führen Sie das Prüfgerät etwas am Kabel entlang (gewöhnlich einige Zentimeter). Das Prüfgerät zeigt nur an solchen Stellen Spannung an, an denen die stromführende Ader des verdrillten Kabels nahe am Prüfgerät liegt. An anderen Stellen des Kabels wird KEINE Spannung angezeigt. W WARNUNG!

• Damit es nicht zu Stromschlägen kommt, berühren Sie bei Leuchtmittel- oder Spannungsprüfungen KEINEN Teil der Antenne. Berührungen der Antenne bei solchen Prüfungen beeinussen die Empndlichkeit des Prüfgerätes.

• Falls das Instrument auf eine nicht vom Hersteller vorgegebene Weise eingesetzt wird, können die Schutzmechanismen des Prüfgerätes beeinträchtigt werden.

• Prüfen Sie das Instrument vor und nach dem Einsatz mit einer bekannten Spannungsquelle innerhalb des angegebenen Wechselspannungsbereiches des Produktes auf einwandfreie Funktion.

• Die berührungslose Spannungsprüfungsfunktion ist grundsätzlich aktiv. Die LED blinkt und ein Tonsignal erklingt, wenn Sonde oder Antenne in die Nähe von spannungsführenden Leitern gebracht werden. Die berührungslose Spannungsprüfung wird beim Drücken der LAMP TEST- Taste abgeschaltet.11

• Auch wenn die LED des Instruments nicht aueuchten sollte und kein Tonsignal ausgegeben wird, kann dennoch eine Spannung anlegen. Das Instrument zeigt eine aktive Spannung bei Vorhandensein eines von der Spannungsquelle erzeugten elektrostatischen Feldes genügender Stärke an. Bei geringer Feldstärke zeigt das Instrument eventuell keine anliegende Spannung an. Es wird keine Spannung angezeigt, falls diese nicht vom Instrument erkannt wird; dies kann unter anderem an folgenden Faktoren liegen oder von diesen begünstigt werden: - Geschirmte Leiter - Art und Stärke der Isolierung - Entfernung von der Spannungsquelle

Vollständige Isolierung des Anwenders, die eine effektive Erdung verhindert

Anschlüsse in vertieften Fassungen oder unterschiedliche Fassungsausführungen - Zustand von Instrument und Batterien

• Benutzen Sie das Instrument nicht, falls sichtbare Beschädigungen oder Fehlfunktionen vorliegen. Überprüfen Sie die Spitze der Sonde vor dem Einsatz sorgfältig auf Risse und andere Beschädigungen. Instrument im Zweifelsfall überprüfen und reparieren lassen.

• Verwenden Sie das Instrument nicht zum Prüfen von Spannungen, welche die am Instrument angegebenen Höchstspannungen überschreiten.

• Gehen Sie bei der Prüfung von Spannungen über 30 V mit besonderer Vorsicht vor, da Stromschlaggefahr bestehen kann.

• Halten Sie örtliche und landesweite Sicherheitsvorgaben ein.

• Verwenden Sie die von örtlichen oder landesweiten Behörden vorgegebene Schutzausrüstung. Die berührungslose Spannungsprüfung kann zur Funktionsprüfung des Vorschaltgerätes eingesetzt werden. Dabei wird das Vorhandensein von Wechselspannungen an Eingang und Ausgang des Vorschaltgerätes oder an spannungsführenden Teilen der Leuchtmittelfassung geprüft. Das Leuchtmittel muss vor der Prüfung auf Anliegen von Wechselspannung eingeschaltet werden. Spannungsprüfung mit der Antenne Berühren Sie keine spannungsführenden Teile mit der Antenne. Prüfen Sie nur an isolierten Komponenten oder isolierten Kabeln/Adern.

1. Schalten Sie das Leuchtmittel ein.

2. Setzen Sie die Antenne zur Schnellprüfung des Vorhandenseins von

Wechselspannung an der Leuchtenfassung ein.

• Wenn die LED rot blinkt und ein moduliertes Tonsignal zu hören ist, liegt Wechselspannung an.12 Abbildung 7: Spannungsprüfung mit der Antenne Spannungsprüfung mit der Sonde Berühren Sie keine offenen, spannungsführenden Teile mit der Sonde. Prüfen Sie nur an isolierten Komponenten oder isolierten Kabeln/ Adern. Damit es nicht zu Stromschlägen kommt, berühren Sie bei Leuchtmittel- oder Spannungsprüfungen KEINEN Teil der Antenne. Berührungen der Antenne bei solchen Prüfungen beeinflussen die Empfindlichkeit des Prüfgerätes.

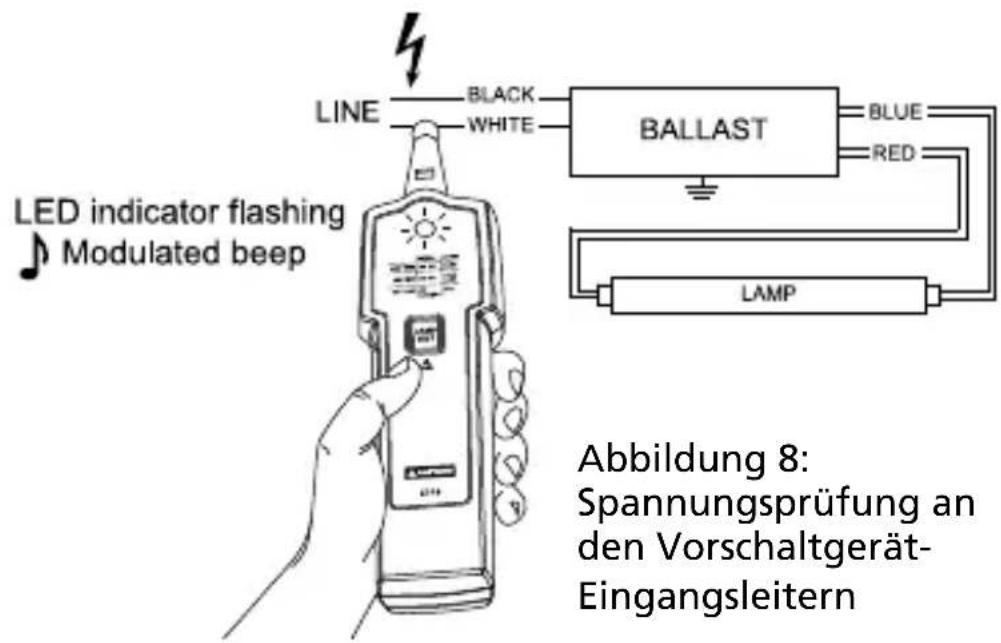

1. Schalten Sie das Leuchtmittel ein.

2. Verwenden Sie die Sonde zur Erkennung von Wechselspannung in den

Leitern am Eingang des Vorschaltgerätes.

• Wenn die LED des Prüfgerätes rot blinkt und ein Tonsignal zu hören ist, liegt Wechselspannung an.

3. Verwenden Sie die Sonde zur Erkennung von Wechselspannung in den

Leitern am Ausgang des Vorschaltgerätes.

• Wenn die LED des Prüfgerätes rot blinkt und ein Tonsignal zu hören ist, liegt Wechselspannung an. Eventuell ist das Leuchtmittel selbst defekt.

• Falls die LED bei der Prüfung des Vorschaltgerätausgangs nicht aueuchtet und kein Tonsignal zu hören ist, liegt eventuell ein Defekt des Vorschaltgerätes vor.13 Abbildung 8: Spannungsprüfung an den Vorschaltgerät- Eingangsleitern Abbildung 9: Spannungsprüfung an den Vorschaltgerät-Ausgangsleitern Kontaktprüfung Die Kontaktprüfung (Heizdrahtprüfung) kann bei zweipoligen Fluoreszenzleuchten mit Heizdraht unter der Metallkappe angewandt werden. Der Heizdraht regt das Gas im Inneren der Röhre an und lässt es aueuchten. Bei defektem Heizdraht funktioniert das Leuchtmittel nicht richtig. Schalten Sie die Stromversorgung der Leuchtmittelfassung ab, bevor Sie das Leuchtmittel aus der Fassung nehmen.

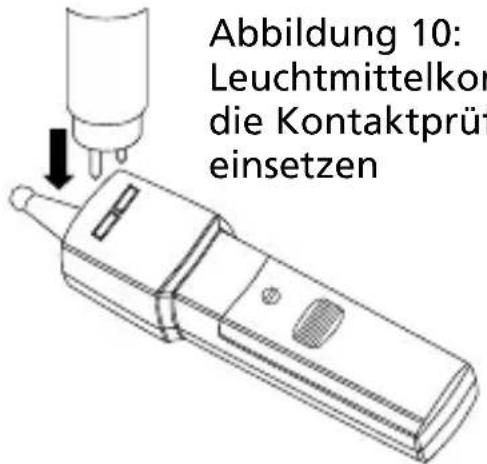

1. Die Kontaktprüfung ist grundsätzlich aktiv. Setzen Sie die

Leuchtmittelkontakte in die Kontaktprüfschlitze an der Rückseite des Prüfgerätes ein.

• Falls kein Signalton erklingt und die LED nicht aueuchtet, ist der Heizdraht defekt. Tauschen Sie das Leuchtmittel aus.

• Wenn ein Tonsignal erklingt und die LED aueuchtet, ist der Heizdraht intakt. Die Kontakte sind in Ordnung.14

2. Wiederholen Sie Schritt 1 am anderen Ende des Leuchtmittels.

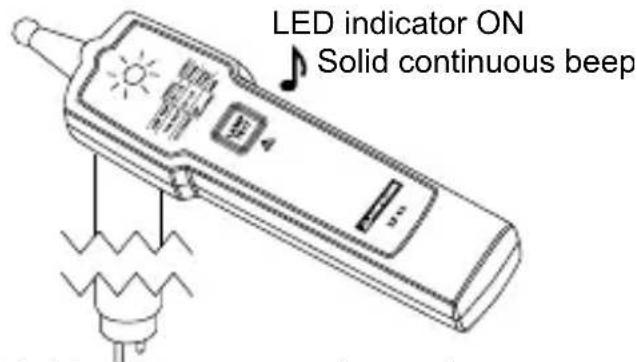

Abbildung 10: Leuchtmittelkontakte in die Kontaktprüfschlitze einsetzen LED indicator ON Solid continuous beep Abbildung 11: Kontaktprüfung- Signalisierung DETAILLIERTE SPEZIFIKATIONEN Prüfspannung (mit neuwertiger Batterie etwa 3 kV/280 kHz Feldstärke etwa 100 µV/m bei 260 – 300 kHz Maximale Antennenlänge 121,92 cm Heizdrahtprüfung T2, T4, T5, T8, T9, T10, T12 Berührungslose Spannungsprüfung 90 – 600 V Wechselspannung, 50/60 Hz

CAT III 300 V, CAT II 600 V

Berührungslose Spannungsprüfung, Empfindlichkeit (mit Sonde) LED- und Tonsignalisierung bei etwa 3 mm Abstand zu einem Leiter, an dem 120 V Wechselspannung anliegen LED- und Tonsignalisierung bei etwa 5 mm Abstand zu einem Leiter, an dem 230 V Wechselspannung anliegen Sturzfestigkeit 1 m Betriebsdauer Eine Sekunde EIN, eine Sekunde AUS, maximal fünf aufeinanderfolgende Zyklen. Warten Sie vor weiteren Messungen eine Minute ab. Betriebstemperatur -10 bis +50 °C, ≤ 85% RH Lagerungstemperatur -10 bis +50 °C, ≤ 85% RH Einsatzhöhe Bis 2000 m15 Batterie Eine 9-V-Batterie (nur Lithium- oder Alkalibatterien), 6LR61/6LF22/MN1604 oder gleichwertig Batterielaufzeit 500 Prüfungen (typisch, bei Alkalibatterien) Abmessungen (L x B x H) etwa 170 × 40 × 24 mm (6,69 x 1,57 x 0,94 Zoll) Gewicht etwa 80 g (mit Batterie) Einhaltung von Sicherheitsvorgaben

IEC 61010-1, UL 61010-1

CAN/CSA-C22.2 Nr. 61010-1-2004 Einhaltung von EMV- Vorgaben IEC 61326-1 Zertifizierung CSA und CE

WARTUNG UND REPARATUR

Falls das Instrument nicht arbeiten sollte, prüfen Sie zuerst die Batterie und wechseln diese bei Bedarf aus. Unternehmen Sie Folgendes:

1. Wechseln Sie die Batterie aus, falls das Prüfgerät nicht funktionieren

2. Sollte die Antenne nicht funktionieren, prüfen Sie den

Antennenanschluss. Vergewissern Sie sich, dass die Antenne richtig einrastet ist.

3. Lesen Sie in der Bedienungsanleitung nach, machen Sie sich gründlich

mit der Funktionsweise des Prüfgerätes vertraut. Mit Ausnahme des Batteriewechsels sollten sämtliche Reparaturen des Gerätes ausschließlich durch autorisierte Servicecenter oder durch gleichwertig qualiziertes Fachpersonal ausgeführt werden. Frontblende und Transporttasche können Sie mit Wasser und etwas mildem Reinigungsmittel säubern. Sparsam mit einem weichen Tuch anwenden, vor dem nächsten Einsatz gründlich trocknen lassen. Keine aromatischen Kohlenwasserstoffe, Benzin oder chlorhaltige Lösungsmittel zur Reinigung verwenden.16 PROBLEMLÖSUNG Der Leuchtmittelprüfer funktioniert nicht: Problem: Batterie eventuell schwach oder komplett entladen Abhilfe: Batterie prüfen, gegebenenfalls auswechseln Leuchtmittelprüfer reagiert träge: Problem:

1. Batterie eventuell schwach

2. Schlechter Kontakt zwischen Sonde/Antenne und Prüfgerät

1. Batterie prüfen, gegebenenfalls auswechseln

2. Stelle am Leuchtmittel ermitteln, an der sich mit Sonde/Antenne ein

guter Kontakt zum Glas oder zur Fassung des Leuchtmittels herstellen lässt Antenne funktioniert nicht: Problem:

1. Batterie eventuell schwach

2. Schlechter Kontakt zwischen Antenne und Leuchtmittel bei der Prüfung

3. Schlechte Verbindung von Sonde und Antenne

1. Batterie prüfen, gegebenenfalls auswechseln

2. Stelle am Leuchtmittel ermitteln, an der sich mit der Antenne ein guter

Kontakt zum Glas oder zur Fassung des Leuchtmittels herstellen lässt

3. Antenne prüfen und erneut anbringen. Vergewissern Sie sich vor

dem Einsatz, dass die Antenne richtig an der Sonde einrastet ist. Sollte die Antenne nach wie vor nicht funktionieren, ist die Antenne möglicherweise beschädigt. Lassen Sie die Antenne von einem Servicecenter reparieren oder austauschen. Die Natriumlampen-Antenne funktioniert nicht: Problem:

1. Batterie eventuell schwach

2. Schlechter Kontakt zwischen Sonde und Leuchtmittelfassung

HINWEIS: An der Fassung von Energiesparlampen funktioniert die isolierte Sonde eventuell nicht. Abhilfe:

1. Batterie prüfen, gegebenenfalls auswechseln

2. Legen Sie die Sonde an das Glas des Leuchtmittels an.17

BATTERIEWECHSEL Tauschen Sie die Batterie mit folgenden Schritten aus:

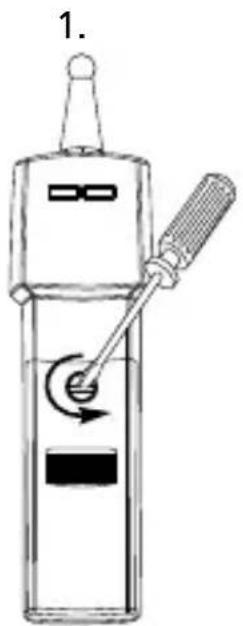

1. Drehen Sie die Schraube am Batteriefachdeckel mit einem

Schlitzschraubendreher in die „Offen“-Position. Öffnen Sie dann das Batteriefach.

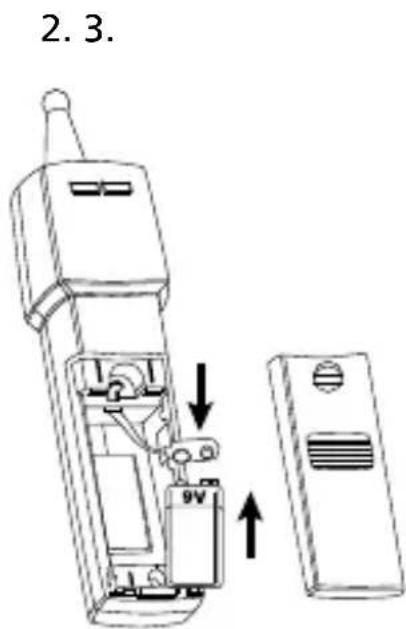

2. Nehmen Sie die Batterie heraus, legen Sie eine frische 9-V-Batterie ein

(nur Lithium- oder Alkalibatterien, Typ 6LF22, 6LR61, MN1604 oder gleichwertig). Achten Sie auf die Kennzeichnungen zur Polarität.

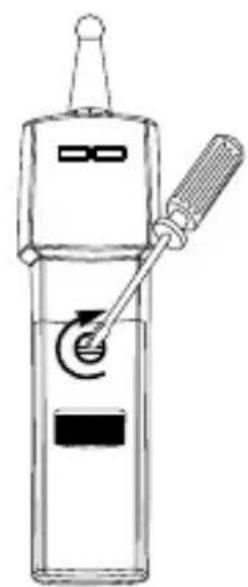

3. Setzen Sie den Batteriefachdeckel wieder auf, ziehen Sie die Schraube
