XCEL Hunt - Camcorder Spypoint - Kostenlose Bedienungsanleitung

Produkttyp	Camcorder
Marke	Spypoint
Modell	XCEL Hunt (X-CEL)
Videoauflösung	640 x 480 (hohe Auflösung) / 320 x 240 (niedrige Auflösung)
Videoformat	AVI
Externer Speicher	Micro-SD/SDHC bis 8 GB (Klasse 6 oder höher empfohlen)
Sichtfeld	40° Sichtfeld (Jagdmodell)
Belichtung	Automatisch
TV-Ausgang	PAL / NTSC
Stromversorgung	2 AA-Batterien (Lithium empfohlen)
Betriebstemperatur	-20°C bis +50°C
Lagertemperatur	-30°C bis +75°C
Kompatible Betriebssysteme	Windows 2000/XP/Vista, Mac OS X
LCD-Bildschirm	Zeigt die Anzahl der Videos, Auflösung und verbleibende Aufnahmezeit an
Tonaufnahme	Ja, aktivierbar/deaktivierbar über die Taste H/L/SOUND
Wasserdichtigkeit	Bis zu 10 Meter (mit geeignetem Aufsatz)
Lieferumfang	Kamera, USB-Kabel, Audio-/Videokabel, 4 Befestigungen (Teleskop, Bogen, Helm, Stirnhalterung), Handbuch
Garantie	1 Jahr Teile und Arbeit
Reparaturservice	Kontakt [e-mail]
Ersatzteile und Zubehör	Teleskopadapter 24mm (SC-24), Adapter 30mm (SC-30mm), Micro-SD-Karte 4 GB, Kartenleser RD25-1, PV-9-Lesegerät

Häufig gestellte Fragen - XCEL Hunt Spypoint

Wie lege ich die Batterien ein?

Schrauben Sie die 4 Schrauben auf der Rückseite der Kamera heraus, legen Sie 2 AA-Batterien gemäß der angegebenen Polarität in das Fach ein, und schrauben Sie sie wieder zu. Verwenden Sie vorzugsweise AA-Lithiumbatterien für eine längere Lebensdauer und Kältebeständigkeit.

Wie lege ich die Speicherkarte ein?

Schalten Sie das Gerät zuerst auf OFF. Schrauben Sie die 4 Schrauben auf der Rückseite heraus, legen Sie eine Micro-SD-Karte (bis 8 GB, Klasse 6 oder höher) in den unteren Steckplatz ein und schrauben Sie wieder zu. Die Karte niemals bei eingeschaltetem Gerät einlegen oder entfernen.

Wie starte ich die Videoaufnahme?

Schalten Sie die Kamera ein, indem Sie die ON/OFF-Taste 2 Sekunden lang gedrückt halten. Drücken Sie START/STOP, um die Aufnahme zu starten, und erneut, um sie zu stoppen. Das Display zeigt die Dauer des aktuellen Videos an.

Wie wechsle ich von hoher zu niedriger Auflösung?

Drücken Sie einmal die Taste H/L/SOUND, um H (640x480) auszuwählen, oder zweimal für L (320x240). Die gewählte Auflösung wird auf dem Bildschirm angezeigt. Die hohe Auflösung bietet eine bessere Qualität, benötigt aber mehr Speicherplatz.

Wie aktiviere oder deaktiviere ich den Ton?

Halten Sie die Taste H/L/SOUND 3 Sekunden lang gedrückt. Das Display zeigt ON (Ton aktiviert) oder OFF (Ton deaktiviert) an. Diese Funktion ist für die Jagd nützlich.

Wie übertrage ich Videos auf einen Computer?

Schalten Sie die Kamera auf OFF, verbinden Sie sie über das mitgelieferte USB-Kabel mit dem Computer. Der Computer erkennt einen Wechseldatenträger. Gehen Sie zu DCIM > 100DSCIM, um die Videos zu finden. Sie können auch die Karte entfernen und einen Kartenleser verwenden.

Wie kann ich Videos auf einem Fernseher ansehen?

Schließen Sie das mitgelieferte Audio-/Videokabel an den TV OUT-Anschluss der Kamera und an den AUDIO/VIDEO IN-Eingang des Fernsehers an. Schalten Sie die Kamera ein und verwenden Sie die Fernbedienung (Tasten ON/OFF=Menü, H/L/SOUND=Weiter, START/STOP=Wiedergabe/Pause/OK) zur Navigation.

Was ist die maximale Wassertiefe für den Einsatz?

Das Gehäuse ist bis zu 10 Meter wasserdicht, sofern die unter der Schraube mitgelieferte Kappe 'Wasser- oder Windbedingungen' verwendet wird. Bei normalem Gebrauch die Standardkappe verwenden.

Welche Speicherkarte wird empfohlen?

Verwenden Sie eine Micro-SD- oder Micro-SDHC-Karte der Klasse 6 oder höher, bis zu 8 GB. Karten der Klasse 2 oder 4 unterstützen möglicherweise nicht die Videobitrate und können Aufnahmeprobleme verursachen.

Was tun, wenn das Display FULL anzeigt?

Das bedeutet, dass die Speicherkarte voll ist. Übertragen Sie die Videos auf einen Computer und löschen Sie dann die Dateien auf der Karte oder ersetzen Sie sie durch eine leere Karte. Sie können ein Video oder alle Videos über das TV-Menü löschen.

BEDIENUNGSANLEITUNG XCEL Hunt Spypoint

Vielen Dank, dass Sie sich für den Kauf dieses SPYPOINT Produktes entschieden haben. Profitieren Sie nun von den zahlreichen Vorteilen der Videokamera zweiter Generation. Die X-CEL wurde von unseren hochqualifizierten Ingenieuren entwickelt und ermöglicht es Ihnen, hochaufgelöste Videos aufzunchmen, während Sie gleichzeitig Ihren Sportarten und Hobbies nachgehen.

KENNDATEN

• Videoauflösung 640 x 480
• Videodatei AVI
- Externer Speicher Micro-SD/SDHC-Card Karte bis zu 8 GB
- Erfassungsbereich 70° (X-CEL SPORT) 40° (X-CEL JAGD)
- Belichtung Auto
• Wiedergabemodus Computer/TV
• TV-Out PAL/NTSC
• Passiv-Infrarot-Distanz von 1,5 bis 15 m einstellbar
• Stromquelle 2 x AA Batterien
- Betriebstemperatur (-20 °C bis +50 °C)
• Lagerungstemperatur (-30 °C bis +75 °C)
• Computer-Betriebssystem WIN2000/XP/VISTA/Mac OS X

DAS SET ENTHÄLT

• SPYPOINT X-CEL
- USB-Kabel
• Audio-/Videokabel
• 4 Halterungen: Rahmen, Bügel, Helm, Stirnbefestigung
• Bedienungsanleitung

AUSSTATTUNG

• Der LCD-Bildschirm ermöglicht Ihnen eine Übersicht über die Anzahl der aufgezeichneten Videos, die Videoauflösung sowie die noch verbleibende Zeit auf der Speicherkarte.
  • Tonaufzeichnung.
  • Wasserfest bis zu 9 m Tiefe.

BETRI EB

AA-Batterien

Die Kamera benötigt 2 Batterien vom Typ "AA". Das verwenden von AA Lithium Batterien wird empfohlen, weil diese maßgeblich die Aufnahme Zeit verbessern und widerstandsfähiger gegen kalte Temperaturen sind. Das Verwenden von AA Alkaline Batterien wird weiterhin empfohlen. Es ist zu beachten, dass die Spannung einer wiederaufladbaren AA Batterie (1,2V) nicht ausreichend ist um Ihre SPYPOINT Video Kamera zu betreiben.

Schrauben Sie zum Einsetzen der Batterien zuerst die 4 Schrauben auf der Rückseite der Kamera ab (siehe Abbildung unten). Setzen Sie die Batterien entsprechend der Anleitung in das Kameragehäuse ein. Achten Sie dabei auf die korrekte Polung.

Ist der Batteriestatus niedrig, blinkt "H" oder "L" (je nach Benutzereinstellung) auf dem Bildschirm und weist Sie darauf hin, die Batterien in Kürze auszutauschen.

BEFESTIGUNG

Stirnbefestigung

Rahmen

Bügel

Helm

HELM

Verwenden Sie zur Befestigung der Kamera auf einem Helm die "Helm" Halterung. Verwenden Sie je nach Befestigung entweder den kurzen oder den langen Riemen.

RAHMEN

Der Durchmesser der Rahmenhalterung beträgt 2,4 cm. Sie können die Kamera an nahezu jedem Rahmen befestigen. Einige Rahmen sind jedoch möglicherweise nicht mit dieser Halterung kompatibel. Optional ist ein 30 mm Anschlussstück erhältlich. (Auf den Abschnitt «Optionen»)

BÜGEL

Das Set enthält eine Boxenhalterung und die dazugehörige Schraube. Damit können Sie die Kamera vor der Box fixieren, wo in der Regel der Stabilisator befestigt ist.

STIRNBEFESTIGUNG

Diese Befestigung ist äußerst handlich und kann bei allen Sportarten und Aktivitäten verwendet werden, da die Kamera direkt an der Stirn befestigt wird.

SPEI CHERKARTE

Diese Videokamera zeichnet Videos auf einer Micro-SD-Card auf (siehe Abschnitt "Optionen" für weitere Informationen). Die Kamera ist mit Micro-SD Speicherkarten von bis zu 8 GB kompatibel. Schrauben Sie zum Einsetzen der Karte das Unterteil der Kamera ab, so wie Sie es bereits zum Einsetzen der Batterien getan haben. Der Micro-SD Kartenschlitz befindet sich auf der Seite der Batteriehalterung (siehe Abbildung unten). Vor dem Einsetzen oder Entnehmen der Speicherkarte muss die Kamera ausgeschaltet sein. Andernfalls kann es zum Verlust von Videos oder zur Beschädigung der Speicherkarte kommen.

Ist die Speicherkarte voll, erscheint die Anzeige "FULL" auf dem Bildschirm. Die folgende Grafik zeigt die geschätzte, noch zur Verfügung stehende Zeit zur Aufzeichnung von Videos in Abhängigkeit von der Speicherkartenkapazität.

Achtung: Die Verwendung einer class 6 Speicherkarte oder höher wird empfohlen. Die Übertragungsrate einer A class 2 oder 4 möglicherweise nicht ausreichend für Video Aufnahmen einer Spypoint X-CEL Kamera.

Drücken Sie zum Ein-/Ausschalten der Kamera die "ON/OFF" Taste und halten Sie diese 2 Sekunden lang gedrückt. Dasselbe Verfahren gilt für die Abschaltung.

Diese Videokamera ist einfach zu bedienen. Sie müssen lediglich die Auflösung "H" für hohe Auflösung oder "L" für niedrige Auflösung auswählen. Drücken Sie dazu einmal die "H / L / SOUND" Taste, um "H" auszuwählen. Drücken Sie die Taste zweimal, um "L" auszuwählen. In der Einstellung "H" wird die Videoqualität besser, verbraucht jedoch auch mehr Speicher auf der Speicherkarte. Unter dem Abschnitt SPEICHERKARTE oben erfahren Sie, wie viel Zeit in Abhängigkeit von der Einstellung auf der Speicherkarte verfügbar ist.

Drücken Sie zum Starten der Aufnahme die "START/STOP" Taste. Drücken Sie die Taste erneut, um die Aufnahme zu beenden.

AKTIVIERUNG ODER DEAKTIVIERUNG DES TONS DURCH DRÜCKEN VON TASTEN

Diese Funktion ist nützlich bei Sportarten wie z.B. der Jagd, da der Bediener den Ton durch Drücken von Tasten deaktivieren kann. Drücken und halten Sie die "H / L / SOUND" Taste 3 Sekunden lang, um diese Funktion zu aktivieren oder zu deaktivieren. Ist der Ton aktiviert, erscheint "ON" auf dem Bildschirm. Ist der Ton deaktiviert, erscheint "OFF" auf dem Bildschirm.

AUF DEM BILDSCHIRM ANGEZEIGTE ZAHLEN

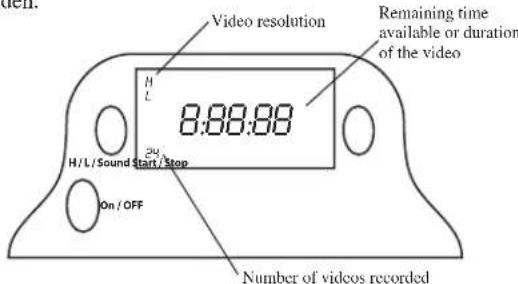

Der LCD-Bildschirm zeigt in der unteren linken Ecke die Anzahl der auf der Speicherkarte gespeicherten Videos an. Die Zahlen in der Mitte des Bildschirms beziehen sich auf die noch auf der Speicherkarte verfügbare Zeit. Während der Aufzeichnung eines Videos stellen diese Zahlen die Videodauer dar.

TONAUFZEICHNUNG

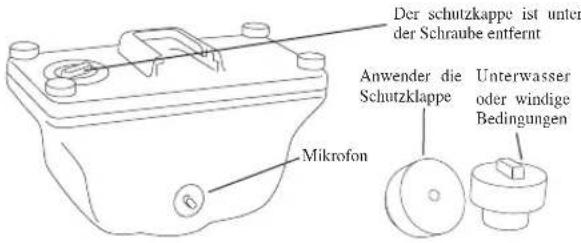

Die X-CEL Kamera verfügt über ein integriertes Mikrofon, mit dem der Bediener während des Filmens auch Ton aufnehmen kann. Unter normalen Bedingungen muss der Anwender die Schutzklappe "normal conditions" unter der Kamera installieren, um Töne aufnehmen zu können (siehe Abbildung unten). Soll die Kamera unter Wasser verwendet werden, muss diese Schutzklappe gegen eine Unterwasserklappe ("underwater conditions") ausgetauscht werden. Es ist auch empfehlenswert die Unterwasserklappe bei windigen Bedingungen zu verwenden.

DOWNLOAD AUF DEN COMPUTER

Zur Übertragung oder zum Betrachten des Filmmaterials auf einem PC müssen Sie zuerst die Kamera ausschalten und sie dann anhand des mitgelieferten USB-Kabels an Ihren PC anschließen. Der Computer erkennt die Kamera als Wechsellaufwerk. Warten Sie bis zum Abschluss der Installation der Computer-Software (wenige Sekunden), bevor Sie den Desktop anklicken. Klicken Sie dann das Wechsellaufwerk an und suchen Sie den Ordner DCIM. Klicken Sie diesen Ordner an. Alle Fotos und Videos erscheinen im Ordner 100DSCIM. Die Videos können anhand Ihrer PC-Software betrachtet, bearbeitet oder gelöscht werden.

Dieselben Ergebnisse erzielen Sie, wenn Sie die Micro SD-Card aus der Kamera entnehmen und in den Computer-Port stecken. Verfügt der PC nicht über einen Micro-SD-Slot, muss ein Mehrfachkartenlesegerät RD25-1 (nicht inklusive) verwendet werden.

BETRACHTEN DES FILMMATERIALS AUF EINEM TV-BILDSCHIRM

Verwenden Sie zur Übertragung/Projizierung von Videos auf einen TV-Bildschirm das mitgelieferte Audio-/Videokabel und stecken Sie den "TV/Out" Anschluss der Kamera in den "Audio/Video In" Anschluss des TV-Sets (siehe Abbildung unten).

Das Bildschirmmenü wird auf dem TV-Bildschirm angezeigt und die Bedienelemente sind Folgende:

"ON/OFF" = MENU

“H/L/SOUND” = NEXT

Wählen Sie zum Abspielen eines Videos "PLAY/PAUSE/OK". Dieselbe Taste ermöglicht das Anhalten des Videos.

Zum Betrachten des nächsten Videos wählen Sie bitte "NEXT". Zum Betrachten der verschiedenen verfügbaren Optionen nutzen Sie das "MENU".

Zum Bestätigen Ihrer Wahl im Menü wählen Sie bitte "PLAY/PAUSE/OK".

Delete: Löschen eines Video auf dem Bildschirm (ONE) oder aller Videos auf der Speicherkarte (ALL).

Language: Sprachauswahl, Englisch oder Französisch.

Exit: Rückkehr zum Betrachtungsbildschirm.

OPTIONEN

Kontaktieren Sie Ihren Händler vor Ort oder besuchen Sie unsere Webseite unter www.spypoint.com. Dort finden Sie eine Übersicht über unsere Produkte. Die folgenden Produkte können Sie optional zur Ihrer X-CEL erwerben.

(Erhältlich in schwarz oder camo)

(Erhältlich in camo nur)

Anhand dieses Adapters kann die Kamera an einem 30 mm/24mm Rahmen befestigt werden.

Micro-SD Card, Micro-SD-4GB

Das Set enthält eine Micro-SD 4GB sowie einen Anschluss für Mini-SD und SD-Karten. Dieses Paket eignet sich ebenfalls für viele andere Verwendungszwecke und erhöht die Anzahl der zu speichernden Videos.

Mehrfachkartenlesegerät, RD25-1

Ermöglicht den Download von Videos direkt auf den PC, ohne die Verwendung der SPYPOINT Kamera. Dieses Lescgerät akzeptiert 25 verschiedene Arten von Speicherkarten und ist mit einer Mini-SD-Card kompatibel.

Foto- und Videobetrachter, PV-9

Foto- und Videobetrachter, 2,5"

Betrachtungsbildschirm.

GARANTIEBEDINGUNGEN

Für SPYPOINT X-CEL von GG Telecom gilt eine Herstellergarantie von einem (1) Jahr ab Kaufdatum auf Material- und Herstellungsfehler. Der Kaufbeleg ist zugleich Kaufnachweis und ist bei der Inanspruchnahme von Garantieleistungen vorzulegen.

Es gilt keine Garantie für GG Telecom-Produkte, die missbräuchlich oder nachlässig verwendet wurden, einen Unfall erlitten haben oder unsachgemäß eingesetzt oder behandelt wurden. Eingriffe oder Änderungen am Gerät führen zu eingeschränkter Funktionstüchtigkeit und Lebensdauer, in diesen Fällen erlischt die Garantie.

REPARATURSERVICE

Sollten Sie Hilfe benötigen, kontaktieren Sie bitte zuerst Ihren Händler. Adressen von Reparaturwerkstätten finden Sie unter www.spypoint.com.

Die Reparatur von Schäden, die von der Garantie nicht abgedeckt werden, unterliegt einer angemessenen Gebühr. Benötigen Sie technische Unterstützung, schreiben Sie bitte eine E-Mail an [e-mail]. Beschreiben Sie uns kurz das Problem und geben Sie eine Telefonnummer an, unter der wir Sie erreichen können.

Bitte senden Sie uns nur für uns Portofreie Sendungen - Unfreie Rücksendungen werden nicht angenommen.

Imported by :

EUROHUNT GmbH

Kurze Str. 2

Hinweis: Für das neueste Update von der Bedienungsanleitung. Sie auf unserer Website
