XCEL Sport - Camcorder Spypoint - Kostenlose Bedienungsanleitung

Produkttyp	Sport-Camcorder
Marke	Spypoint
Modell	XCEL Sport
Videoauflösung	640 x 480 (hohe Auflösung) / 320 x 240 (niedrige Auflösung)
Videoformat	AVI
Externer Speicher	Micro-SD/SDHC bis 8 GB (Klasse 6 empfohlen)
Sichtfeld	70°
Belichtung	Automatisch
TV-Ausgang	PAL/NTSC
Stromversorgung	2 AA-Batterien (Lithium empfohlen, Alkali möglich, nicht wiederaufladbar)
Wasserbeständigkeit	Bis zu 10 Meter
Betriebstemperatur	-20 °C bis +50 °C
Lagertemperatur	-30 °C bis +75 °C
Kompatible Betriebssysteme	Windows 2000/XP/Vista, Mac OS X
LCD-Bildschirm	Zeigt Videoanzahl, Auflösung, verbleibende Zeit an
Tonaufnahme	Ja, mit abnehmbarer Kappe für Wasser-/Windbedingungen
Enthaltene Halterungen	Für Teleskop (1 Zoll), Bogen, Helm (zwei Bänder), Stirnhalterung
Enthaltene Kabel	USB, Audio/Video
Garantie	1 Jahr Teile und Arbeit

Häufig gestellte Fragen - XCEL Sport Spypoint

Wie lege ich die Batterien und die Speicherkarte ein?

Die 4 Schrauben auf der Rückseite der Kamera lösen. Legen Sie 2 AA-Batterien polrichtig in das Fach ein. Der Micro-SD-Kartenschlitz befindet sich im unteren Teil. Schalten Sie das Gerät immer auf OFF, bevor Sie die Speicherkarte einlegen oder entfernen.

Wie wähle ich zwischen hoher und niedriger Auflösung?

Drücken Sie einmal die Taste H/L/SOUND, um die hohe Auflösung (H) zu wählen, oder zweimal für die niedrige Auflösung (L). Die hohe Auflösung bietet eine bessere Qualität, benötigt aber mehr Speicherplatz auf der Karte.

Wie starte und stoppe ich die Aufnahme?

Drücken Sie die Taste START/STOP, um die Aufnahme zu starten. Drücken Sie erneut, um zu stoppen. Der Bildschirm zeigt die Dauer des laufenden Videos an.

Wie aktiviere oder deaktiviere ich die Tonaufnahme?

Halten Sie die Taste H/L/SOUND 3 Sekunden lang gedrückt. Der Bildschirm zeigt ON (Ton ein) oder OFF (Ton aus) an. Für die Verwendung unter Wasser oder bei starkem Wind ersetzen Sie die Mikrofonabdeckung durch die mitgelieferte Kappe.

Wie übertrage ich Videos auf einen Computer?

Schalten Sie die Kamera auf OFF. Verbinden Sie das USB-Kabel mit der Kamera und dem Computer. Der Computer erkennt die Kamera als Wechseldatenträger. Öffnen Sie den Ordner DCIM > 100DSCIM, um auf die Videos zuzugreifen. Sie können auch die Speicherkarte entfernen und einen Kartenleser verwenden.

Wie kann ich Videos auf einem Fernseher ansehen?

Schließen Sie das Audio-/Videokabel an den TV OUT-Anschluss der Kamera und an die AUDIO/VIDEO IN-Eingänge des Fernsehers an. Verwenden Sie die Tasten ON/OFF (Menü), H/L/SOUND (weiter) und START/STOP (Wiedergabe/Pause) zur Navigation.

Welchen Speicherkartentyp soll ich verwenden?

Verwenden Sie eine Micro-SD- oder Micro-SDHC-Karte bis 8 GB. Eine Karte der Klasse 6 oder höher wird für eine gute Datenübertragung empfohlen. Karten der Klasse 2 oder 4 funktionieren möglicherweise nicht richtig.

Wie lange Aufnahmezeit mit einer 8-GB-Karte?

In hoher Auflösung (640x480): etwa 200 Minuten. In niedriger Auflösung (320x240): etwa 480 Minuten. Die Zeiten sind ungefähre Angaben.

Ist die Kamera wasserdicht? Bis zu welcher Tiefe?

Ja, das Gehäuse ist bis zu 10 Meter wasserbeständig. Achten Sie darauf, die geeignete Mikrofonabdeckung für Wasser- oder Windbedingungen zu verwenden.

Welche Halterungen sind verfügbar und wie verwende ich sie?

Vier Halterungen sind enthalten: für Teleskop (Durchmesser 1 Zoll / 24 mm), für Bogen (wird vorne angeschraubt), für Helm (mit kurzem oder langem Riemen) und Stirnhalterung für den Kopf. Jede Halterung ermöglicht die Montage der Kamera je nach Aktivität.

BEDIENUNGSANLEITUNG XCEL Sport Spypoint

Vielen Dank, dass Sie sich für den Kauf dieser SPYPOINT Produktes entschieden haben. Profitieren Sie nun von den zahlreichen Vorteilen der Videokamera zweiter Generation. Die X-CEL wurde von unseren hochqualifizierten Ingenieuren entwickelt und ermöglicht es ihren, hochaufgelöse Videos aufzunchmen, während Sie gleichzeitig ihren Sportarten und Hobbies nachgeben.

KENNDATEN

• Videoauflösung 640 x 480
• Videodatei AVI
• Externer Speicher Micro-SD/SDHC-Card
  Karte bis zu 8 GB
  Erfassungsbereich 70^ (X-CEL SPORT) 40^ (X-CEL JAGD)
• Belichtung Auto
  Wiedergabemodus Computer/TV
• TV-Out PAL/NTSC
  Passiv-Infrarot-Distanz von 1,5 bis 15 m einstellbar
• Stromquelle 2 x AA Batterien
• Betriebstemperatur (-20^ bis +50^)
  Lagerungsttemperatur (-30^ bis +75^)
• Computer-Betriebssystem WIN2000/XP/VISTA/Mac OS X

DAS SET ENTHÄLT

SPYPOINT X-CEL
- USB-Kabel
Audio-/Videokabel
4 Halterungen: Rahmen, Bugel, Helm, Stirnbefestigung
Bedienungsanleitung

AUSSTATTUNG

• Der LCD-Bildschirm ermöglicht Ohnen eine Übersicht über die Anzahl der aufgezeichneten Videos, die Videoauflösung sowie die noch verbleibende Zeit auf der Speicherkarte.
  Tonaufzechnung.
  Wasserfest bis zu 9 m Tiefe.

BETRIEB

AA-Batterien

Die Kamera besteht 2 Batterien vom Typ "AA". Das verwenden von AA Lithium Batterien wird empfohlen, weil diese maßgeblich die Aufnahme Zeit verbessern und wichtstandsfähiger gegen kalte Temperaturen sind. Das Verwenden von AA Alkaline Batterien wird weiterhin empfohlen. Es ist zu beachten, dass die Spannung einer wiederaufladbaren AA Battcric (1,2V) nicht ausreichend ist um ihre SPYPOINT Video Kamera zu betreiben.

Schrauben Sie zum Einsetzen der Batterien zuerst die 4 Schrauben auf der Rückseite der Kamera ab (siehe Abbildung unten). Setzen Sie die Batterien entsprechend der Anleitung in das Kameragehäuse ein. Achten Sie damit auf die korrekte Polung.

Niedriger Batteriestatus

Ist der Batteriestatus niedrig, blinkt "H" oder "L" (je nach Benutzereinstellung) auf dem Bildschirm und weist Sie daraufhin, die Batterien in Kürze auszutauschen.

BEFESTIGUNG

Stirnbefestigung

Rahmen

Bügel

Helm

HELM

Verwenden Sie zur Befestigung der Kamera auf einem Helm die "Helm" Halterung. Verwenden Sie je nach Befestigung entweder den kurzen oder den langen Riemen.

RAHMEN

Der Durchmesser der Rahmenhalterung beträgt 2,4cm . Sie können die Kamera an nahezu jedem Rahmen befestigen. Einige Rahmen sind jedoch möglicherweise nicht mit dieser Halterung kompatibel. Optional ist ein 30~mm Anschlussstück erhältlich. (Auf den Abschnitt «Optionen»)

BUGEL

STIRNBEFESTIGUNG

Das Set enthalt eine Boxenhalterung und die dazugehörige Schraube. Damit konnen Sie die Kamera vor der Box fixieren, wo in der Regel der Stabilisator befestigt ist.

These Befestigung ist außer handlich und kann bei allen Sportarten und Aktivitäten verwendet werden, da die Kamera direkt an der Stirn befestigt wird.

SPEICHERKARTE

Diese Videokamera zeichnet Videos auf einer Micro-SD-Card auf (siehe Abschnitt "Optionen" für weitere Informationen). Die Kamera ist mit Micro-SD Speicherkarten von bis zu 8 GB kompatibel. Schrauben Sie zum Einsatz der Karte das Unterverteil der Kamera ab, so wie Sie es bereits zum Einsatz der Batterien getan haben. Der Micro-SD Kartenschlitz befindet sich auf der Seite der Batteriehalterung (siehe Abbildung unter). Vor dem Einsatz oder Entnahmen der Speicherkarte muss die Kamera ausgeschelt sein. Andernfalls kann es zum Verlust von Videos oder zur Beschädigung der Speicherkarte kommt. Micro-SD Kartenschlitz

Ist die Speicherkarte voll, erscheint die Anzeige “FULL” auf dem Bildschirm. Die folgende Grafik zeigt die geschätzte, noch zur Verfugung stehende Zeit zur Aufzeichnung von Videos in Abhängigkeit von der Speicherkartenkapazität.

Achtung: Die Verwendung einer class 6 Speicherkarte oder hoher wird empfohlen. Die Übertragungsrate einer A class 2 oder 4 möglicherweise nicht ausreichend für Video Aufnahmen einer Spypoint X-CEL Kamera.

EINSTELLUNGEN

Drücken Sie zum Ein-/Ausschalten der Kamera die "ON/OFF" Taste und halten Sie diese 2 Sekunden lang gedrückt. Dasselbe Verfahren gilt für die Abschaltung.

These Videokamera ist einfach zu bedieren. Sie müssen lediglich die Auflösung "H" für hohe Auflösung oder "L" für niedrige Auflösung auswahlen. Drücken Sie dazu einmal die "H / L / SOUND" Taste, um "H" auszuwahlen. Drücken Sie die Taste zweimal, um "L" auszuwahlen. In der Einstellung "H" wird die Videoqualität better, verbraucht jedoch auch mehr Speicher auf der Speicherkarte. Unter dem Abschnitt SPEICHERKARTE oben erfahren Sie, wie viel Zeit in Abhängigkeit von der Einstellung auf der Speicherkarte verfügbar ist.

Drücken SiC zum Starten der Aufnahme die "START/STOP" Taste. Drucken Sie die Taste erneut, um die Aufnahme zu beenden.

AKTIVIERUNG ODER DEAKTIVIERUNG DES TONS DURCH DRUCKEN VONTASTEN

Diese Funktion ist nutzlich bei Sportarten wie z.B. der Jagd, da der Bediener den Ton durch Drücken von Tasten deaktivieren kann. Druppen und halten Sie die "H / L / SOUND" Taste 3 Sekunden lang, um diese Funktion zu aktivivieren oder zu deaktivieren. Ist der Ton aktiviert, erscheint "ON" auf dem Bildschirm. Ist der Ton deaktiviert, erscheint "OFF" auf dem Bildschirm.

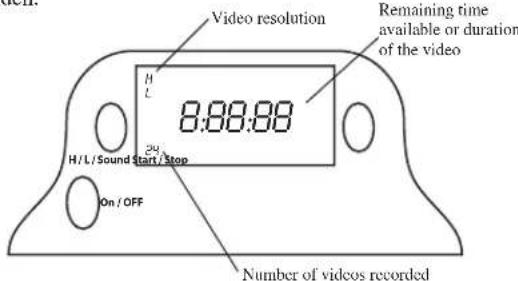

AUF DEM BILDSCHIRM ANGEZEIGTE ZAHLEN

Der LCD-Bildschirm zeigt in der unteren linken Ecke die Anzahl der auf der Speicherkarte gespeicherten Videos an. Die Zahlen in der Mitte des Bildschirms beziehen sich auf die noch auf der Speicherkarte verfügbarbare Zeit. Wahrend der Aufzeichnung eines Videos stellen diese Zahlen die Videodauer dar.

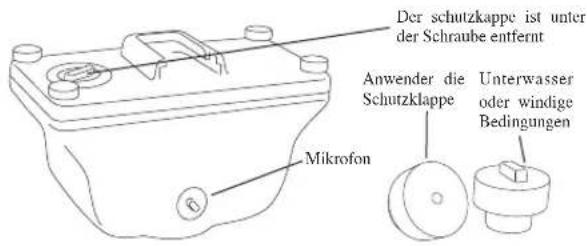

TONAUFZEICHNUNG

Die X-CEL Kamera verfügt über ein integriertes Mikrofon, mit dem der Bediener während des Films auch Ton aufnahmen kann. Unter normalen Bedingungen muss der Anwender die Schutzklappe "normal conditions" unter der Kamera installieren, um Töne aufnahmen zu konnen (siehe Abbildung unten). Soll die Kamera unter Wasser verwendet werden, muss diese Schutzklappe gegen eine Unterwasserklappe ("underwater conditions") ausgetauscht werden. Es ist auch empfehlenswert die Unterwasserklappe bei windigen Bedingungen zu verwenden.

DOWNLOAD AUF DEN COMPUTER

Zur Übertragung oder zum Betrachten des Filmmaterials auf einem PC mussen Sie zuerst die Kamera ausschalten und sie dann anhand des mitgelieferten USB-Kabels an ihren PC anschließen. Der Computer erkennt die Kamera als Wechsellaufwerk. Warten Sie bis zum Abschluss der Installation der Computer-Software (wenige Sekunden), bevor Sie den Desktop anklicken. Klichen Sie dann das Wechsellaufwerk an und suchen Sie den Ordner DCIM. Klichen Sie diesen Ordner an. Alle Fotos und Videos erscheinen im Ordner 100DSCIM. Die Videos konnen anhand ihrer PC-Software betrachtet, barbeitet oder gelöscht werden.

Dieselben Ergebnisse erzielen Sie, wenn Sie die Micro SD-Card aus der Kamera entnahmen und in den Computer-Port stecken. Verfügt der PC nicht über einen Micro-SD-Slot, muss ein Mehrfachkartenlesegerät RD25-1 (nicht inklusive) verwendet werden.

BETRachtEN DES FILMMATERIALS AUF EINEM TV-BILDSCHIRM

Verwenden Sie zur Übertragung/Projizierung von Videos auf einen TV-Bildschirm das mitgelieferte Audio-/Videokabel und stecken Sie den "TV/Out" Anschluss der Kamera in den "Audio/Video In" Anschluss des TV-Sets (siche Abbildung unter).

Das Bildschirmnenu wird auf dem TV-Bildschirm angezeigt und die Bedienelemente sind Folgende:

Wahlen Sie zum Abspielen eines Videos "PLAY/PAUSE/OK". Dieselbe Taste ermöglicht das Anhalten des Videos.

Zum Betrachten des nachsten Videos wahren Sieitte "NEXT". Zum Betrachten der verschiedenen verfügbaren Optionen nutzen Sie das "MENU".

Zum Bestätigten Ihrer Wahl im Menu wahlen Sieitte "PLAY/ PAUSE/OK".

Delete: Löschen eines Video auf dem Bildschirm (ONE) oder aller Videos auf der Speicherkarte (ALL).

Language: Sprachauswahl, Englisch oder Französisch.

Exit: Rückkehr zum Betrachtungsbildschirm.

OPTIONEN

Kontaktieren Sie ihren Handler vor Ort oder besuchen Sie unsere Websites unter www.spypoint.com. Dort finden Sie eine Übersicht über unsere Produkte. Die folgenden Produkte können Sie optional zur ihrer X-CEL erwerben.

(Erhältlich in schwarz oder camo)

(Erhaltlich in cmo nur)

Anhand these Adapters kann die Kamera an cincm 30mm / 24mm Rahmen befestigt werden.

Micro-SD Card, Micro-SD-4GB

Das Set enthalt eine Micro-SD 4GB sowie einen Anschluss für Mini-SD und SD-Karten. Dieses Paket eignet sich ebenfalls für weitere andere Verwendungszwecke und erhöht die Anzahl der zu speichernden Videos.

Mehrfachkartenlesegerät, RD25-1

Ermoglicht den Download von Videos direkt auf den PC, ohne die Verwendung der SPYPOINT Kamera. Dices Lescegrät akzeptiert 25 verschiedene Arten von Speicherkarten und ist mit einer Mini-SDCard kompatibel.

Foto- und Videobetrachter, PV-9

Foto- und Videobetrachter, 2,5"

Betrachtungsbildschirm.

GARANTIEBEDINGUNGEN

Für SPYPOINT X-CEL von GG Telecom gilt eine Herstellergarantie von einem (1) Jahr ab Kaufdatum auf Material- und Herstellungsfehler. Der Kaufbeleg ist zugleich Kaufnachweis und ist bei der Inanspruchnahme von Garantieleistungen vorzulegen.

Es gilt keine Garantie für GG Telecom-Produkte, die missbrauchlich oder nachlüssig verwendet wurden, einen Unfall erlitten haben oder unsachgemäß eingesetzt oder behandelt wurden. Eingriffe oder Änderungen am Gerät führen zu eingeschrankter Funktionstüchtigkeit und Lebensdauer, in diesen Fälle erlischt die Garantie.

REPARATURSERVICE

Sollten Sie Hilfe benötigen, kontaktieren Sieitte zuerst ihren Handler. Adressen von Reparaturwerkstättenfinden Sie unter www.spypoint.com.

Die Reparatur von Schäden, die von der Garantie nicht abgedeckt werden, unterliegt einer angemessenen Gebühr. Benötigen Sie technische Unterstützung, schreiben Sieitte eine E-Mail an [e-mail]. Beschreiben Sie uns kurz das Problem und geben Sie eine Telefonnummer an, unter der wir Sie erreichen können.

Bitte senden Sie uns nur für uns Portofreie Sendungen - Unfreie Rücksendungen werden nicht angenommen.

Imported by:

EUROHUNT GmbH

Kurze Str. 2

Hinweis: Für das neueste Update von der Bedienungsanleitung. Sie auf unserer Website
