XCEL Sport - Caméscope Spypoint - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope sportif
Marque	Spypoint
Modèle	XCEL Sport
Résolution vidéo	640 x 480 (haute résolution) / 320 x 240 (basse résolution)
Format vidéo	AVI
Mémoire externe	Micro-SD/SDHC jusqu'à 8 Go (classe 6 recommandée)
Champ de vision	70°
Exposition	Automatique
Sortie TV	PAL/NTSC
Alimentation	2 piles AA (lithium recommandée, alcaline possible, pas rechargeables)
Résistance à l'eau	Jusqu'à 10 mètres
Température de fonctionnement	-20 °C à +50 °C
Température de stockage	-30 °C à +75 °C
Systèmes d'exploitation compatibles	Windows 2000/XP/Vista, Mac OS X
Écran LCD	Affiche nombre de vidéos, résolution, temps restant
Enregistrement sonore	Oui, avec capuchon amovible pour conditions aquatiques/venteuses
Fixations incluses	Pour télescope (1 pouce), arc, casque (deux courroies), support frontal
Câbles inclus	USB, audio/vidéo
Garantie	1 an pièces et main-d'œuvre

FOIRE AUX QUESTIONS - XCEL Sport Spypoint

Comment insérer les piles et la carte mémoire ?

Dévisser les 4 vis situées derrière la caméra. Insérer 2 piles AA dans le compartiment en respectant les polarités. La fente pour la carte Micro-SD se trouve dans la partie inférieure. Toujours mettre l'appareil sur OFF avant d'insérer ou de retirer la carte mémoire.

Comment choisir entre haute et basse résolution ?

Appuyer une fois sur le bouton H/L/SOUND pour sélectionner la haute résolution (H) ou deux fois pour la basse résolution (L). La haute résolution offre une meilleure qualité mais prend plus d'espace sur la carte mémoire.

Comment démarrer et arrêter l'enregistrement ?

Appuyer sur le bouton START/STOP pour commencer l'enregistrement. Appuyer à nouveau pour arrêter. L'écran affiche la durée de la vidéo en cours.

Comment activer ou désactiver l'enregistrement du son ?

Maintenir enfoncé le bouton H/L/SOUND pendant 3 secondes. L'écran affiche ON (son activé) ou OFF (son désactivé). Pour l'utilisation sous l'eau ou par vent fort, remplacer le capuchon du microphone par celui fourni dans la caméra.

Comment transférer les vidéos vers un ordinateur ?

Mettre la caméra sur OFF. Connecter le câble USB à la caméra et à l'ordinateur. L'ordinateur reconnaît la caméra comme un disque amovible. Ouvrir le dossier DCIM > 100DSCIM pour accéder aux vidéos. On peut aussi retirer la carte mémoire et utiliser un lecteur de carte.

Comment visionner les vidéos sur un téléviseur ?

Brancher le câble audio/vidéo à la prise TV OUT de la caméra et aux entrées AUDIO/VIDEO IN du téléviseur. Utiliser les boutons ON/OFF (menu), H/L/SOUND (suivant), START/STOP (lecture/pause) pour naviguer.

Quel type de carte mémoire utiliser ?

Utiliser une carte Micro-SD ou Micro-SDHC jusqu'à 8 Go. Une carte de classe 6 ou supérieure est recommandée pour un bon transfert de données. Les cartes de classe 2 ou 4 peuvent ne pas fonctionner correctement.

Combien de temps d'enregistrement avec une carte de 8 Go ?

En haute résolution (640x480) : environ 200 minutes. En basse résolution (320x240) : environ 480 minutes. Les durées sont approximatives.

La caméra est-elle étanche ? Jusqu'à quelle profondeur ?

Oui, le boîtier est résistant à l'eau jusqu'à 10 mètres. Assurez-vous d'utiliser le capuchon approprié pour le micro en conditions aquatiques ou venteuses.

Quelles sont les fixations disponibles et comment les utiliser ?

Quatre fixations sont incluses : pour télescope (diamètre 1 pouce / 24 mm), pour arc (se visse à l'avant), pour casque (avec courroies courte ou longue), et support frontal pour la tête. Chaque fixation permet de monter la caméra selon l'activité.

MODE D'EMPLOI XCEL Sport Spypoint

Caméra video
Video Camera
Videokamera

Modèle X-CEL / X-CEL model / Modell X-CEL

SPORT

Manuel de l'utilisateur

User manual

Bedienungsanleitung

www.spypoint.com

English

Merci d'avoir besoin un excellent produit SPYPOINT. Vous pouvez maintainer bénéficier d'uneamera videocomplete et facile d'utilisation. Cet apparéil a été concu et développé par notre équipe d'ingenieurs hautement qualifiés et permet la prise de videos durant vos activités sportives.

SPECIFICATIONS

• Résolution video 640 x 480
• Format AVI
• Mémoire externe Micro-SD/SDHC extensible jusqu'à 8 Go
• Champ de visionnement 70^ FOV (X-CEL SPORT)
  40° FOV (X-CEL CHASSE)
• Exposition Automatique
• Visionnement Ordinateur / Television
  Sortie Television PAL/NTSC
• Alimentation 2 piles de type AA
• Température (-20°C à +50 °C) de fonctionnement (-4°F à +122°F)
• Température de remisage (-30 °C à +75 °C) (-22 °F à +167 °F)
• OS WIN 2000 / XP / VISTA/ Mac OS X

CONTENU DE L'EMBALLAGE

• SPYPOINT Modèle X-CEL
  Cable USB
  Cable audio/video
• 4 fixations: Telescope, arc, casque, support frontal
• Manuel de l'utilisateur

CHARACTERISTQUESPRINCIPALES

• Écran LCD permettant de visualiser le nombre de videos enregistrées, la résolution des videos et le temps d'enregistrement disponible sur la carte mémoire.
  Enregistrement du son.
  Boitier résistant à l'eau jusqu'à 10 metres.

ALIMENTATION

Piles AA

Le système requiert l'utilisation de 2 piles AA. Nous recommendons l'utilisation de piles AA au lithium car elles améliorent significativement la durée d'enregistrement et résistant moyen au froid. L'emploi de piles AA alcalines est aussi recommandé. À noter que la tension des piles AA rechargeables (1.2V) est insuffisante pour alimenter votre camera video SPYPOINT. Pour insérer les piles, dévisser tout d'abord les 4 vis situées derrière laamera (voir figure ci-dessous) et les positionner dans le sens indiqué au fond du compartment.

Piles faibles

Lorsque les piles sont faibles, le témoin « H » ou « L » (selon la résolution可以选择) clignote à l'écran pour avoir l'utilisateur que les piles doivent être replacées sous peu.

La fixation « casque » scrt à installer laamera directement sur un casque. Selon l'installation désirée, l'utilisation de la petite ou de la longue courroie est nécessaire.

TELESCOPE

Le diamètre de la fixation pour le téléscope est de 1 pouce (24mm) et convient à la majorité des téléscopes. Par contre, certains téléscopes peuvent ne pas être compatibles avec cette fixation. Un adaptorateur pour téléscope de 30mm est offert en option (SC-30mm). (Se réferer à la section « Options disponibles »)

ARC

La fixation pour l'arc se positionne à l'aide de la vis (incluse), sur le devant de l'arc, où se situe généralement le stabilisateur.

SUPPORT FRONTAL

Le support frontal permet de fixer laamera directement sur la tete.

CARTE MÉMOIRE

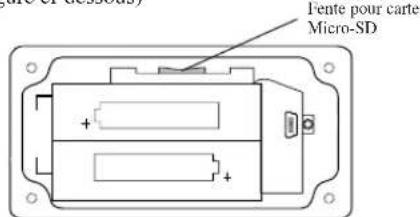

L'utilisation d'une carte mémoire Micro-SD (vendue séparément, se référer à la section « Options disponibles ») est nécessaire au fonctionnement de l'appareil. Pour insérer la carte, dévisser tout d'abord les 4 vis situées derrière laamera (de la même manière que pour insérer les piles). La fente pour insérer la carte se situe dans la partie inférieure de laamera. (Voir figure ci-dessous)

L'appareil accepte des cartes mémoire jusqu'à une capacité de 8 Go. Avant d'insérer une carte, toujoursmettre l'appareil à « OFF » pour éviter que les vidés générées sur la carte soient supprimées ou endommagées. Lorsque la carte mémoire est pleine, l'écran affiche « FULL ». Voici un tableau de la durée approximative des vidés pouvant être enregistrées avec différentes capacités de cartes mémoire.

	512 MB	1 GB	2 GB	4 GB	8 GB
High Res.: 640 x 480	12 min	25 min	50 min	100 min	200 min
Low Res.: 320 x 240	30 min	60 min	120 min	240 min	480 min

Note: L'utilisation d'une carte mémoire de classe 6 ou plus est recommmandée. Une carte mémoire de classe 2 ou 4 pourrait ne pas supporter un taux de transfert de données assez élevé pour l'enregistrement video de laamera X-CEL.

Classe 6

PROGRAMMATION

Pour débuter l'utilisation de l'appareil, appuyer sur « ON/OFF » et tener enforcé durant 2 secondes pourmettre l'appareil en service. La même procédure sert àmettre la camera hors tension.

Laamera video X-CEL est très simple d'utilisation. La seule configuration nécessaire est deCHOISIR le mode haute résolution « H » ou basse resolution « L » Pour ce faire, appuyer une fois sur le bouton « H/L/SOUND » pour selectionner « H » ou appuyer deux fois pour selectionner « L ». En mode « H », laamera enregistr des videos d'une qualite supercure, tout enPNANT un peu plus d'espace sur la carte memoire.Voir la section « CARTE MEMOIRE » precedente pour connaître le temps d'enregistrement possible selon la configuration的选择。

Pour débuter l'enregistrement d'une video, appuyer sur le bouton « START/STOP », Pour terminer l'enregistrement, appuyer à nouveau sur le même bouton.

ENREGISTREMENT DU SON

Pour certaines activités, telles que la chasse, l'enregistrement du son n'est pas désire. Pour activer ou désactiver le son, appuyer sur le bouton « H/L/SOUND » et tener enforcé pendant 3 secondes. Lorsque l'enregistrement du son est activé, l'écran affiche « ON » et lorsqu'il est désactivié, l'écran affiche « OFF »

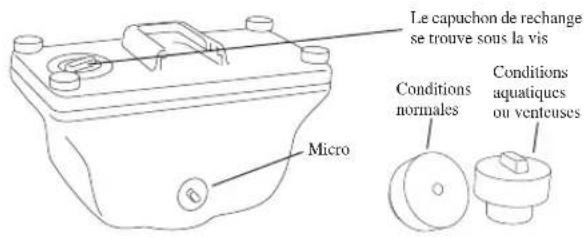

La camera X-CEL possède un micro intégré sous l'appareil pour l'enregistrement du son. Le capuchon «conditions normales» permet l'enregistrement du son en tout temps. Par contre, lorsque laamera est utilisée sous l'eau, ce capuchon doit être remplace par celui « conditions aquatiques ou venteuses » pour éviter l'infiltration d'eau à l'intérieur de laamera. Il est également recommandé d'utiliser ce capuchon dans des conditions venteuses. Ce dernier se trouve à l'intérieur de laamera, sous la vis. (Voir figure ci-dessous)

CHIFFRES APPARAISSANT A L'ECRAN

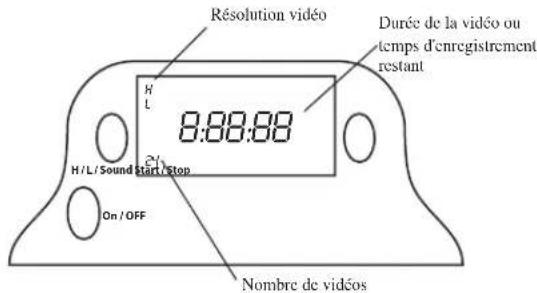

L'écran LCD affiche toujours dans le coin inférieur gauche, le nombre de videos enregistrées sur la carte mémoire. Les chiffres au centre signifient le temps restant pour enregistrer sur la carte mémoire. Lorsque l'utilisateur enregistré une vidée, les chiffres au centre de l'écran signifient la durée du video en court.

TRANSFERT VERS L'ORDINATEUR

Pour transférer ou visionner les videos à un ordinateur,mettre laamera video à « OFF » et connecter le cable USB (fourni) de laamera à l'ordinateur (voir figure ci-dessous). L'ordinateur reconnaître laamera et installer la logiciel de lui-même. Cliquer sur « Poste de travail » et désirir « Disque amovible » Cliquer ensuite sur « DCIM » et « 100DSCIM » pour y retrouver les videos emmagasinées.

Une autre façon de procéder est de retarder la carte mémoire (vendue séparément) de laamera et de l'insérer dans la fente Micro-SD de l'ordinateur. Si aucune fente Micro-SD n'est presente sur l'ordinateur, utiliser un lecteur de cartes mémoire RD25-1 (vendu séparément).

VISIONNERÀ LA TÉLEVISION

Permets de visionner les videos directement sur un téléviseur. Brancher l'extremité du cable à la prise « AUDIO/VIDEO IN » du téléviseur et l'autre extremité à la prise « TV OUT » de laamera. (Voir figure ci-dessous)

Les touches suivantes permettent de naviguer dans le menu affché sur le télévisuer, de la façon suivante:

ON/OFF = MENU

H/L/SOUND NEXT

START/STOP = PLAY/PAUSE/OK

Pour visionner une video, appuyer sur « PLAY/PAUSE/OK ».
Le même bouton sert àmettre la video sur pause.

Pour visionner les videoos suivantes, appuyer sur « NEXT »

Pour connaître les différences options disponibles, appuyer sur « MENU ». Pour confirmer le besoin à l'intérieur du menu, appuyer sur « PLAY/PAUSE/OK »

Effacer: Permets d'effacer seulement la video affichée à l'écran (« UN ») ou d'effacer toutes les videos générées sur la carte mémoire (« TOUS »).

Langue: Permits de modifier la langue d'affichage.

Sortie: Permits de returner au visiennent des videos.

OPTIONS DISPONIBLES

Pour connaître et avoir plus d'informations sur les options disponibles, visitez www.spypoint.com. Voici les principales options disponibles pour la camera SPYPOINT X-CEL.

Adaptatour 24mm SC-24mm

Cet adaptateur permet d'avoir une fixation additionnelle de 24mm pour telescope. Disponible en noir ou cmo.

Adaptateur 30mm SC-30mm

Cet adaptateur permet de fixer laamera aux téléscopés de 30mm. Disponible en camo seulement.

Carte Mémoire Micro-SD, Micro-SD-4GB

Cet ensemble 3 en 1 contient une carte mémoire Micro-SD 4Go ainsi que des adaptateurs pour carte Mini-SD et SD. L'utilisateur peut se servir de cet ensemble pour de multiples utilisations.

Lecteur de cartes portatif, RD25-1

Lecteur permettant le branchement d'une carte memoire directement a l'ordinateur. Compatible avec 25 types de cartes differentes incluant les cartes SD.

Lecteur de photos et videos, PV-9

Lecteur de photos et videos. Écran de visi顾问ement de 2.5".

GARANTIE LIMITEE

Le système SPYPOINT X-CEL, concu par GG Telecom, est couvert d'une garantie d'un (1) an incluant les pieces et la main d'ouvre a compter de la date d'achat. Le coupon de caisse est la preuve d'achat et devra etre presente si la garantie est applicable.

La garantie ne couvre pas les produits de GG Telecom ayant subi des abus, de la négligence, des accidents ou de mauvaises utilisations ou entretiens. Toutes modifications ou utilisations non conformes du produit affecteront son fonctionnement, ses performances, sa durabilité et annuleront la garantie.

SERVICE DE RÉPARATION

Les réparations pour bris ou défectuosités non couverts par la garantie seront facturerés à prix raisonnables. Pour le soutien technique, s.v.p. écrire un courriel à [e-mail]. Décrire le problème rencontres et indiquer un numéro de téléphone pour vous rejoindre.

IMPORTANT: En aucune circonstance, GG Telecom n'acceptera de réparation sans un numéro d'autorisation.

WWW.SPYPOINT.COM

Note: Pour la plus récente mise à jour du manuel d'utilisateur, reférez-vous à notre site Web. Le numéro de version de ce manuel se trouve à la page 2.
