BEDIENUNGSANLEITUNG Myon Klarfit

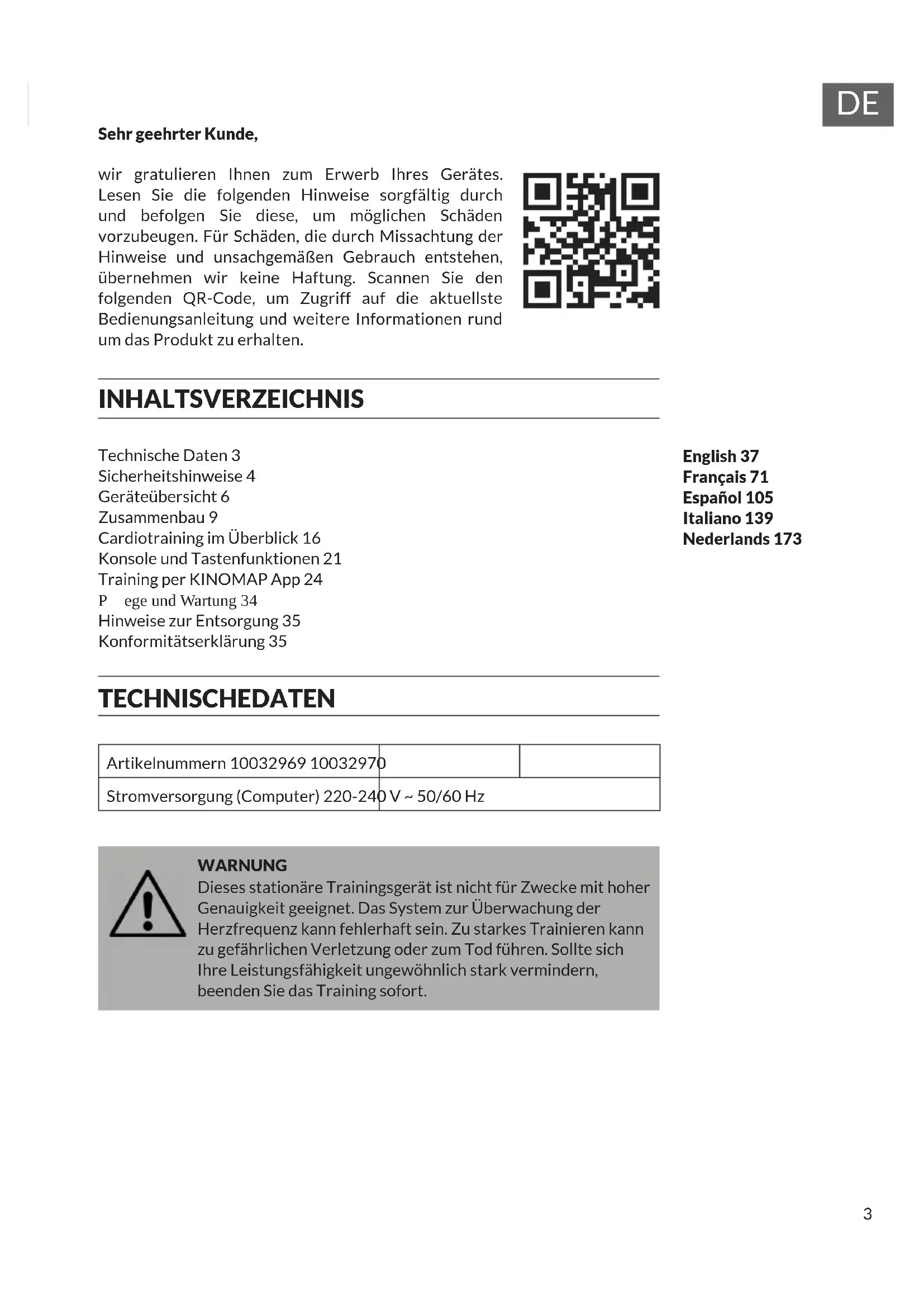

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Technische Daten 3

Sicherheitshinweise 4

Geräteübersicht 6

Zusammenbau 9

Cardiotraining im Überblick 16

Konsole und Tastenfunktionen 21

Training per KINOMAP App 24

P ege und Wartung 34

Hinweise zur Entsorgung 35

Konformitätserklarung 35

English 37

Français 71

Espanol 105

Italiano 139

Nederlands 173

TECHNISCHEDATEN

Artikelnummern 10032969 1003297b

Stromversorgung (Computer) 220-240 V ~ 50/60 Hz

WARNING

Dieses stationäre Trainingsgerät ist nicht für Zwecke mit hoher Genauigkeit geeignet. Das System zur Überwachung der Herzfrequenz kann fehlerhaft sein. Zu starkes Trainieren kann zu gefährlichen Verletzung oder zum Tod führen. Sollte sich ihre Leistungsfähigkeit ungewöhnlich stark vermindern, beenden Sie das Training(sofort.

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung vor der Verwendung des Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch auf. Die Produktmerkmale können leicht von den auf den Abbildungen dargestellen Merkmalen abweichen. Veränderungen können vom Hersteller ohne Benachrichtigung vorgenommen werden.

• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass Sie jederzeit auf diese zugreifen können.
• Bauen Sie das Gerät erst dann zusammen, wenn Sie die Bedienungsanleitung vollständig durchgeleen haben. Die Sicherheit und die Effizienz des Geräts können nur dann gewährleistet werden, wenn das Gerät richtig zusammengebaut wurde und fachgerecht gewartet und verwendet wird. Es liegt in ihrer eigenen Verantwortung sicherzustellen, dass alle Nutzer des Geräts über Warnhinweise und Vorsichtsmaßnahmen informiert werden.
• Das Gerät muss auf einer stabilen und geraden Oberfläche platziert werden, um sicher verwendet werden zu konnen. Schützen Sie den Boden durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung, wie beispelseweise an Pools etc. Der Sicherheitsabstand rund um das Gerät muss mindestens 0,6 Meter betragen.
• Konsultieren Sie vor der Verwendung der Trainingsprogramme zwingend einen Arzt, um feststellen zu halten, ob Sie körperliche oder gesundheitliche Probleme haben, welche durch die Verwendung des Geräts ein Risiko für ihre Gesundheit und Sicherheit darstellen können, oder Sie daranhindern, das Gerät ordnungsgemäß zu verwenden. Der Rat Ihres Arztes ist lebenswichtig, wenn Sie Medikamente einnehmen, welche Einfluss auf Puls, Blutdruck oder den Cholesterinspiegel haben.
• Achten Sie auf die Signale Ihr's Körpers. Ein falsches oder übermäßiges Trainieren kann gesundheitsschädigend sein. Horen Sie mit dem Training auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Sollte bei Ohnen einer dieser Zustände auftreten, müssen Sie zwingend einen Arzt konsultieren, bevor Sie das Training fortsetzen können.
• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.
• Das Gerätarf ausschließlich von Erwachsenen zusammengebaut werden. Halten Sie Kinder und Haustiere vom Gerät fern.
• Das Gerätarfasschlieblich im hääuslichen Bereich verwendet werden.
• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann nur für die in der Anleitung dargestellen Übungen verwendet werden.
• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung und Trainingschuhe. Vermeiden Sie lose Kleidung, da diese sich im Gerät verfangen kann, oder Kleidung, die Sie in ihrer Bewegungsfreiheit einschränken können.

• Halten Sie ihren Rücken während des Trainings gerade.

• Überprüfen Sie vor jeder Verwendung des Geräts, ob die Handgriffe, der Sattel sowie Muttern und Bolzen richtig festgezogen wurden.

• Beachten Sie die maximale Position für anpassbare Geräteile und gehen Sie nicht über die Markierung „Stopp" hinaus, da dadurch ein Risiko entstehen wurde.
• Verwenden Sie das Gerät nur wie dargestellt. Sollten Sie während des Zusammenbaus oder der Überprüfung defekte Teile feststellen oder während der Verwendung seltsame Gerausche horen, die vom Gerät ausgehen, stoppen Sie augenblicklich die Benutzung. Verwenden Sie das Gerät erst dann wieder, wenn das Problem behoben wurde.
• Lassen Sie beim Anheben oder Verschieben des Geräts Vorsicht walten, damit Sie ihren Rücken nicht verletzen. Verwenden Sie immer rückenschonende Hebetechniken unduchen Sie sich gegebenenfalls Hilfe einer weiteren Person.
• Alle beweglichen Gerätele (z. B. Pedale, Handgriffe, Sattel etc.) müssen wochentlich gewartet werden. Überprüfen Sie diese vor jeder Verwendung. Sollte etwas kaputt oder lose sein, reparieren oder fixieren Sie das entsprechende Teil sofort. Fahren Sie erst dann mit der Verwendung des Geräts fort, wenn Sie den eigenen Ausgangszustand wiederhergestellt haben.
• Halten Sie das Netzkabel fern von Wärmequellen.
• Stecken Sie keine Gegenstände in die Geräteöffnungen.
• Schalten Sie das Gerät aus undziehen Sie den Netzstecker,bevor Sie das Gerät bewegen oder reinigen. Reiben Sie die Oberflächen zur Reinigung mit einem milden Reinigungsmittel und einem feuchten Tuch ab. Verwenden Sie keinesfalls Lösungsmittel.
• Verwenden Sie das Gerät nicht an Orten, die nicht temperiert sind, wie beispelssweise Garagen, Verandas, Badezimmern, Carports oder im Freien.
• Verwenden Sie das Gerät ausschließlich wie in der Bedienungsanleitung beschrieben.
• Eine inkorrekte Reparatur und strukturelle Modifikationen (z. B. das Entfernen oder Ersetzen von Originalteilen) kann den Gerätenutzer in Gefahr bringen.
  Die Schwungscheibe wird während der Verwendung sehr heiß.
• Aktivieren Sie die Tastensperre, wenn Sie das Gerät nicht verwenden.
• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sieverantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen undden Sicherheitsvorkehrungen vertraut gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielten.
• Prüfen Sie vor der Benutzung die Spannung auf dem Typenschild. Schließen Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.

Hinweis: Maximalgewicht des Benutzers: 100kg

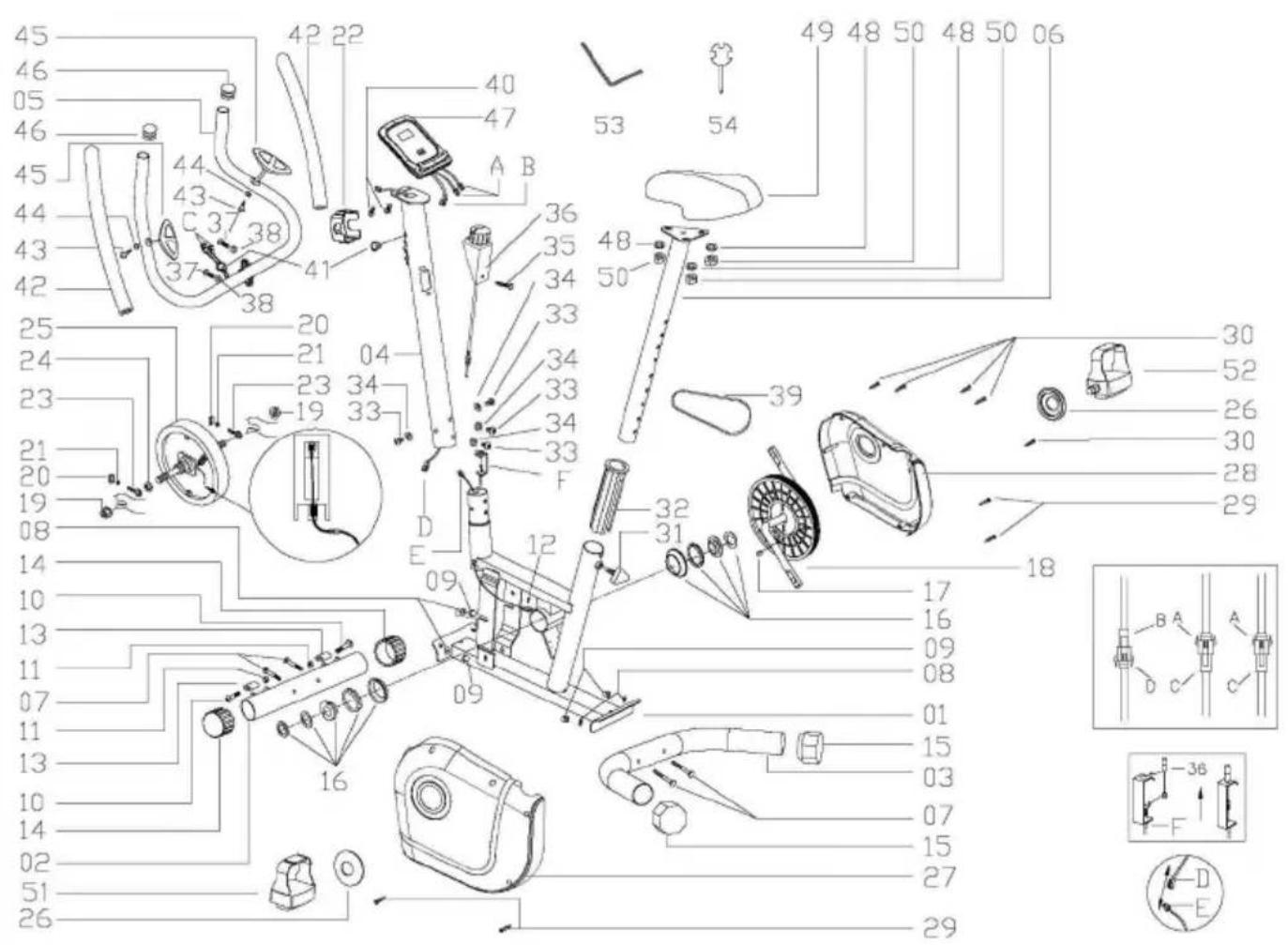

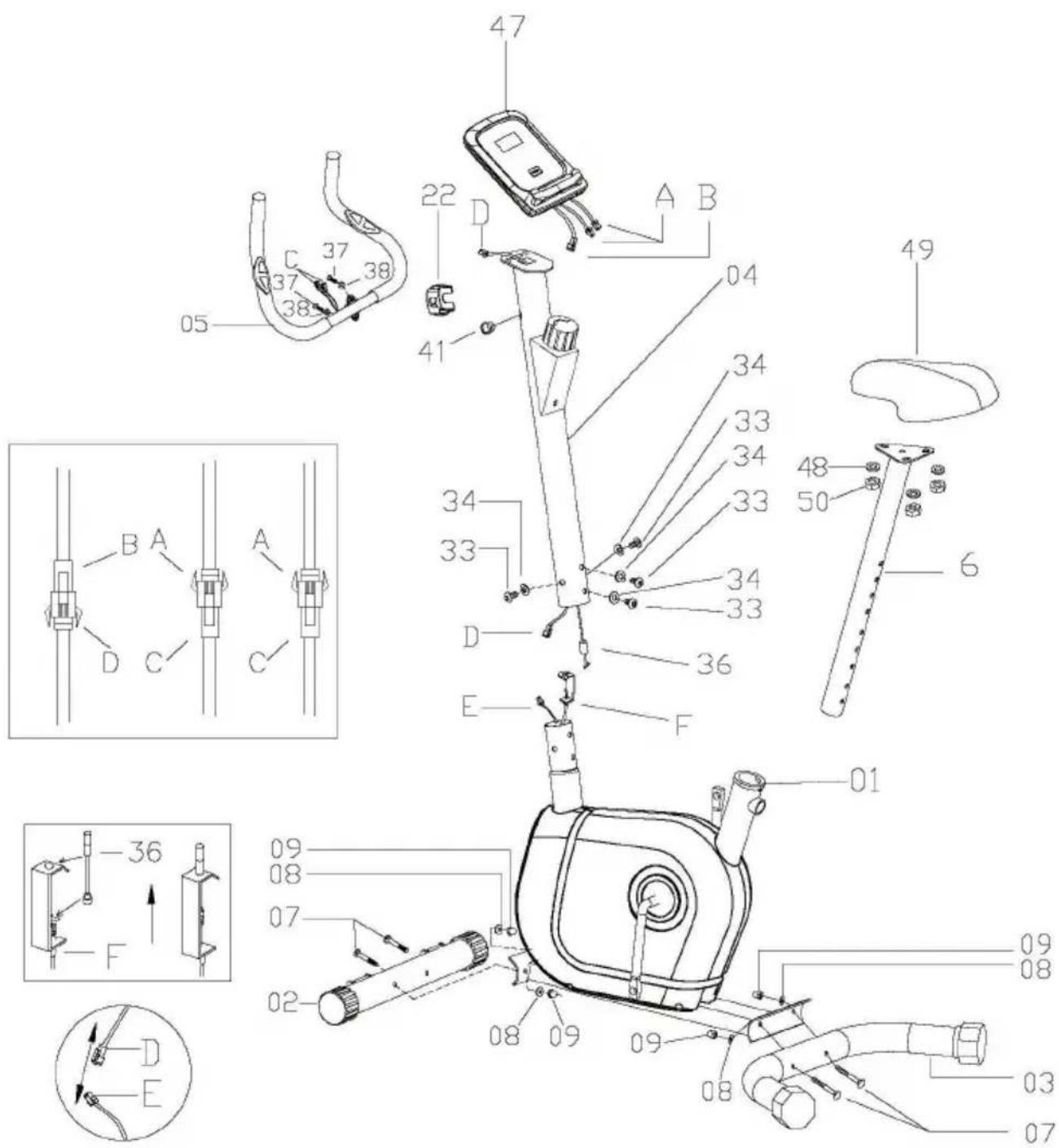

GERÄTEÜBERSICHT

Nr. Beschreibung Anz. Nr. Beschreibung Anz.
1 Haupträhmen 1 19 Mutter M102
2 Vorderer Standfuß 1 20 U-Scheibe
3 Hinterer Standfuß 1 21 Mutter M6			2
4 Vordere Stange	1 22 Abdeckung für den Lenker			1
5 Lenker	1 23 Augenschraube M6 2
6 Sattelstütze	1 24 Mutter M10
7 Schlossschraube M8×60L	4 25 Schwungrad 1
8 Kurvenscheibe Ø8	4 26 Abdeckung für Kürbel			2
9 Hutmutter M8	4 27 Linke			1
10 Innensechskant-Schraube	2 28 Rechte			1
11 Mutter	2 29 Schraube			4
12 Schraube	2 30 Schraube			5
13 Transportrad	2 31 Einstellknoopf 1
14 Abschlusskappe	2 32 Buchse			1
15 Balance Abschlusskappe	2 33 Inbusschraube M8×15			4
16 BB Teile	1 34 Gewölble			4
17 Magnet	1 35 Schraube			1
18 Kürbel mit Riemenantrieb	1 36 Spannknopf + Oberes Spannkabel			1

Nr. Beschreibung Anz. Nr. Beschreibung Anz.

37 Schraube M8×25L 2 A Sensordracht A 2

38 Unterlegscheibe 2 B Obere

39 Riemen J5 1 C Sensordraht B 2

40 Schraube 2 D Mittleres

41 Kabelbuchse 1 E Unteres

42 Schaumstoffgriff 2

43 Schraube 2

44 Unterlegscheibe 2

45 Handpulssensor 2

46 Abschlusskappe für Lenker 2

47 Computer 1

48 Unterlegscheibe 08 3

49 Sattel 1

50 Mutter M8 3

51 Linkes Pedal 1

52 Rechts Pedal 1

53 Inbusschlüssel 1

54 Schraubenschlüssel 1

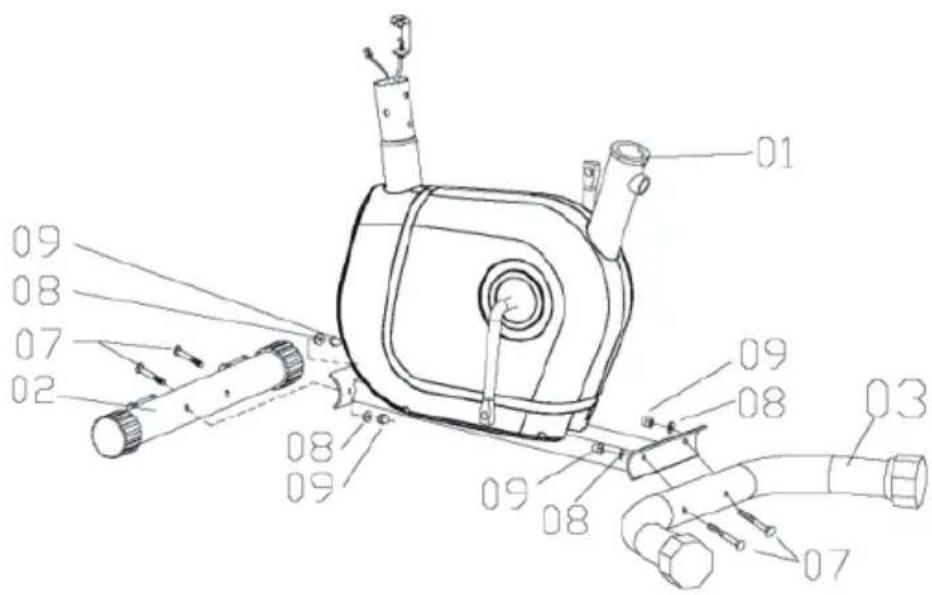

Schnitt 1

A Befestigen Sie den vorderen Standfuß (02) mit 2 Schlossschrauben (07), 2 Kurvenscheiben (08) und 2 Hut muttern (09) am Hauptrahmen (01).

B Befestigen Sie den hinteren Standfuß (03) mit 2 Schlossschrauben (07), 2 Kurvenscheiben (08) und 2 Hut muttern (09) am Hauptrahmen (01).

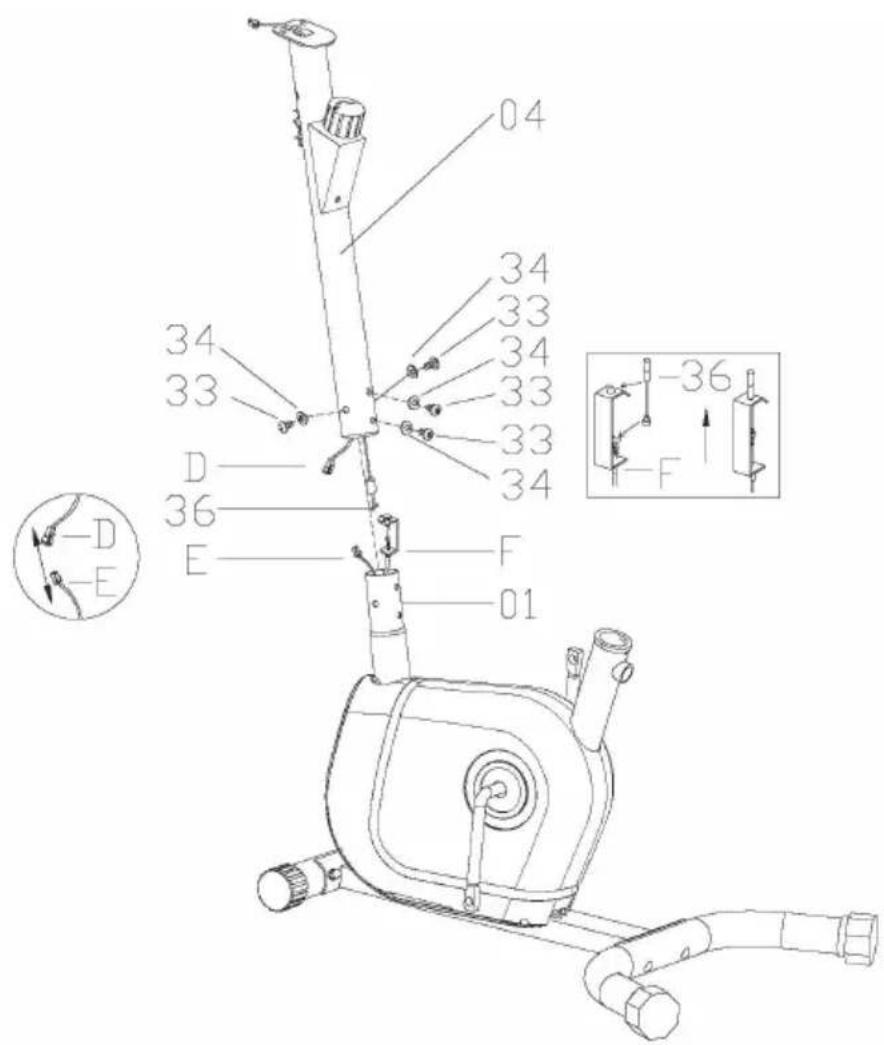

Schritt 2

A Nehmen Sie die vordere Stange (04) und verbinden Sie das mittlere Computer-Kabel (D) mit dem unteren Computer-Kabel (E).
B Losen Sie den Spannknopf und das Spannkabel (36) an der vorderen Stange (04) und verbinden Sie diesen mit dem unteren Spannkabel (F). Stecken Sie die Kabelmutter (36) auf den unteren Halterungsschlitz des Spannkabels (F),ziehen Sie das Spannkabel (36) hereby und schieben Sie es durch den unteren Halter des Kabels (F) in vertikaler Richtung. Die Kabelmutter sitzt nun auf der Kabelhalterung.
C Setzen Sie die vordere Stange (04) in den Hauptrahmen (01) ein undziehen Sieihn mit den Fingern mit 4 Unterlegscheiben (34) und 4 Inbusschrauben (33) fest.

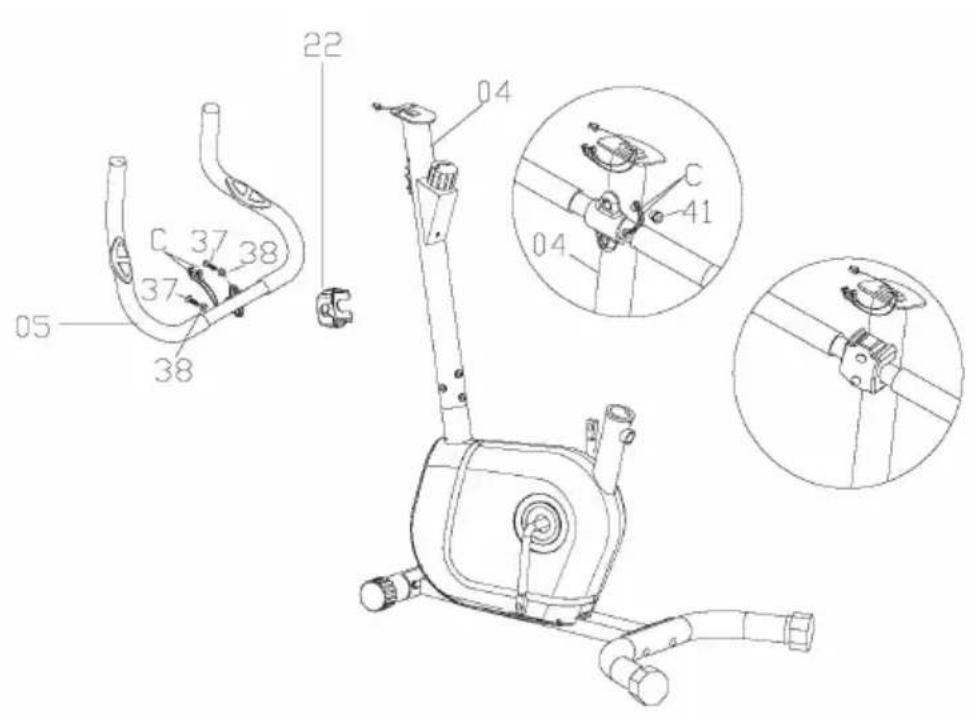

Schritt 3

A Entfernen Sie die Kabelbuchse (41) von der vorderen Stange (04). Führren Sie den Sensordraht B (C) in das Loch der vorderen Stange ein und aus dem oberen Spalt der vorderen Stange (04) Heraus. Setzen Sie nun die Kabelbuchse (41) wieder ein.
B Befestigen Sie den Lenker (05) mit 2 Schrauben M8 × 25L (37), 2 Unterlegscheiben (38) und 1 Abdeckung für den Lenker (22) an der vorderen Stange (04).

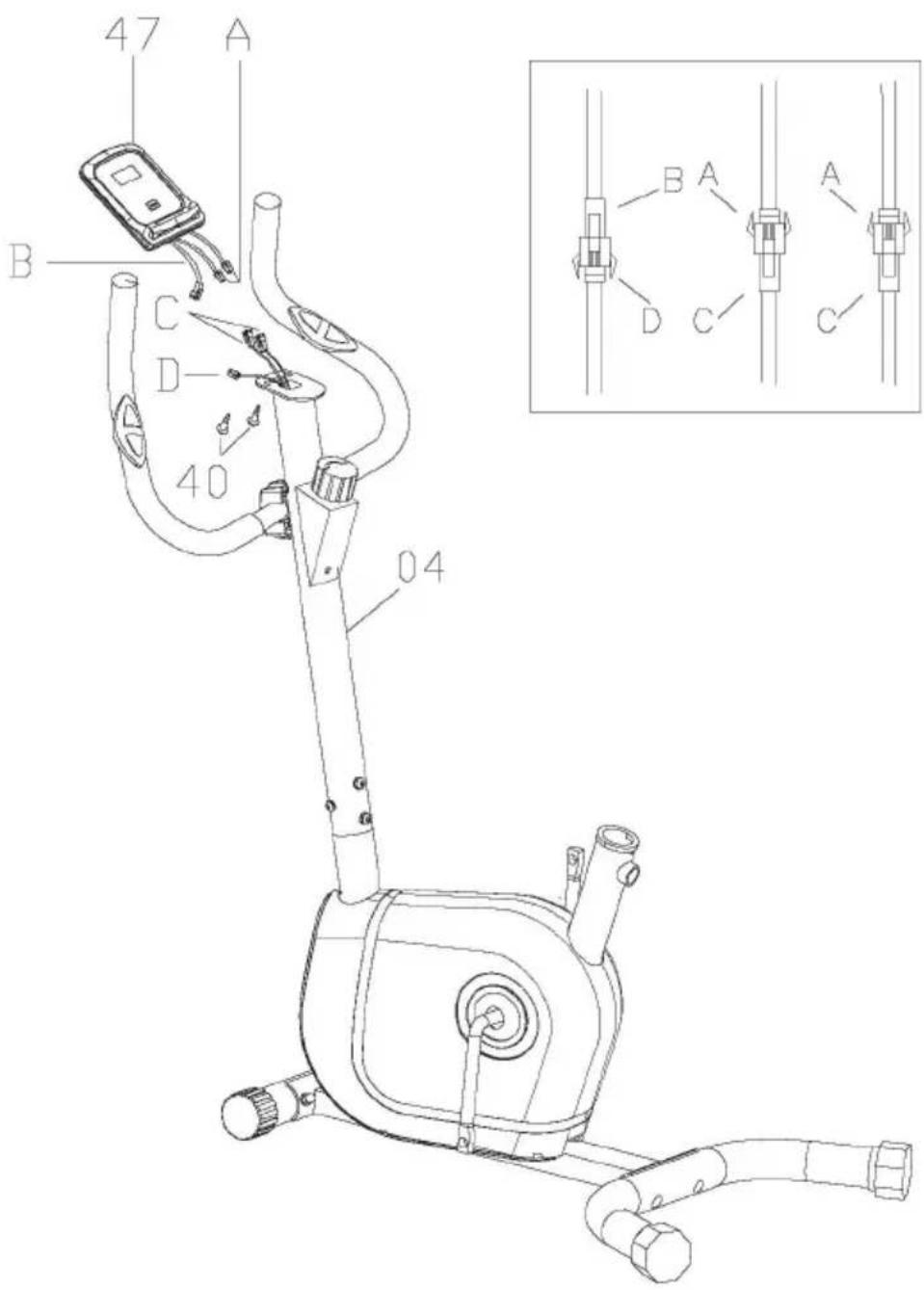

Schritt 4

A Verbinden Sie die Sensorleitung A (A) mit der Sensorleitung B (C) und die obere Computerleitung (B) mit der mittleren Computerleitung (D). Befestigen Sie den Computer (47) mit 2 Schrauben (40) an der vorderen Stange (04).

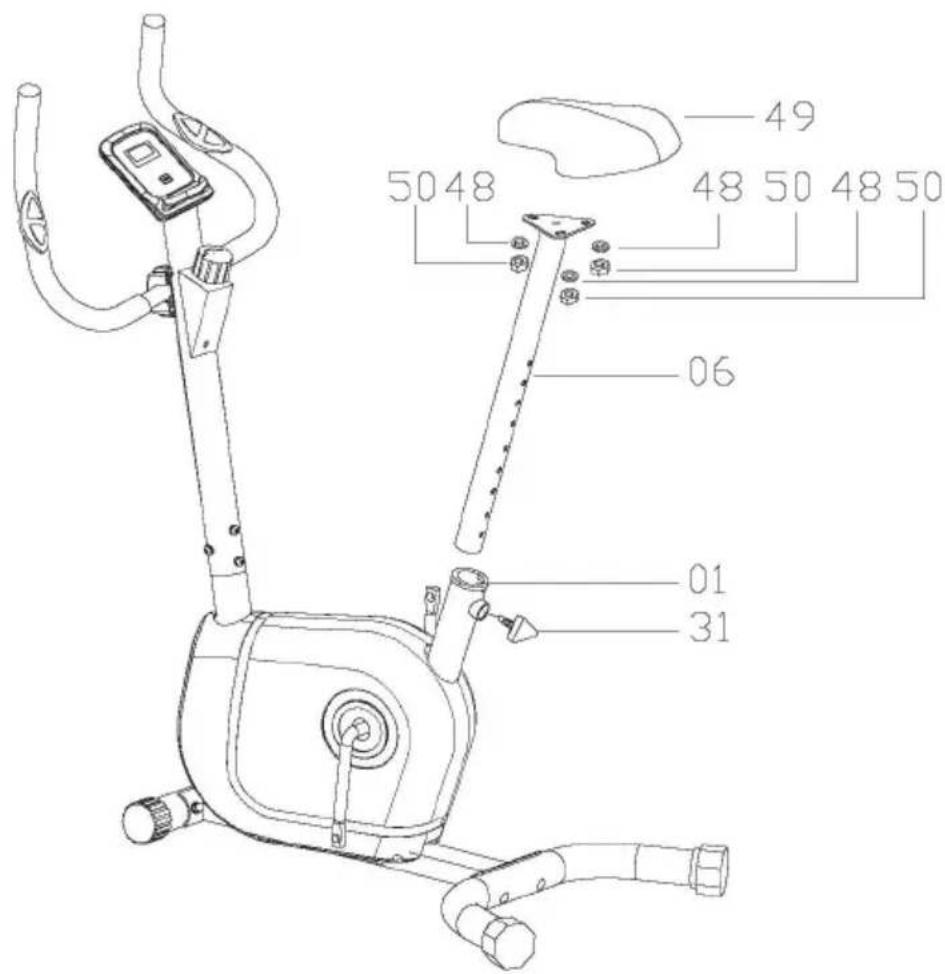

Schritt 5

A Befestigen Sie den Sitz (49) mit 3 Unterlegscheiben (48) und 3 Muttern (50) an der Sattelstütze (06).
B Lösen Sie den Knopf (31) und setzen Sie die Sattelstütze (06) in den Hauptrahmen (01) ein. Richten Sie die Löscher aus und sichern Sie den Sitz mit dem Knopf (31). Die richtige Sitzhöhe kann nach dem Zusammenbau des Fahrrads eingestellt werden.

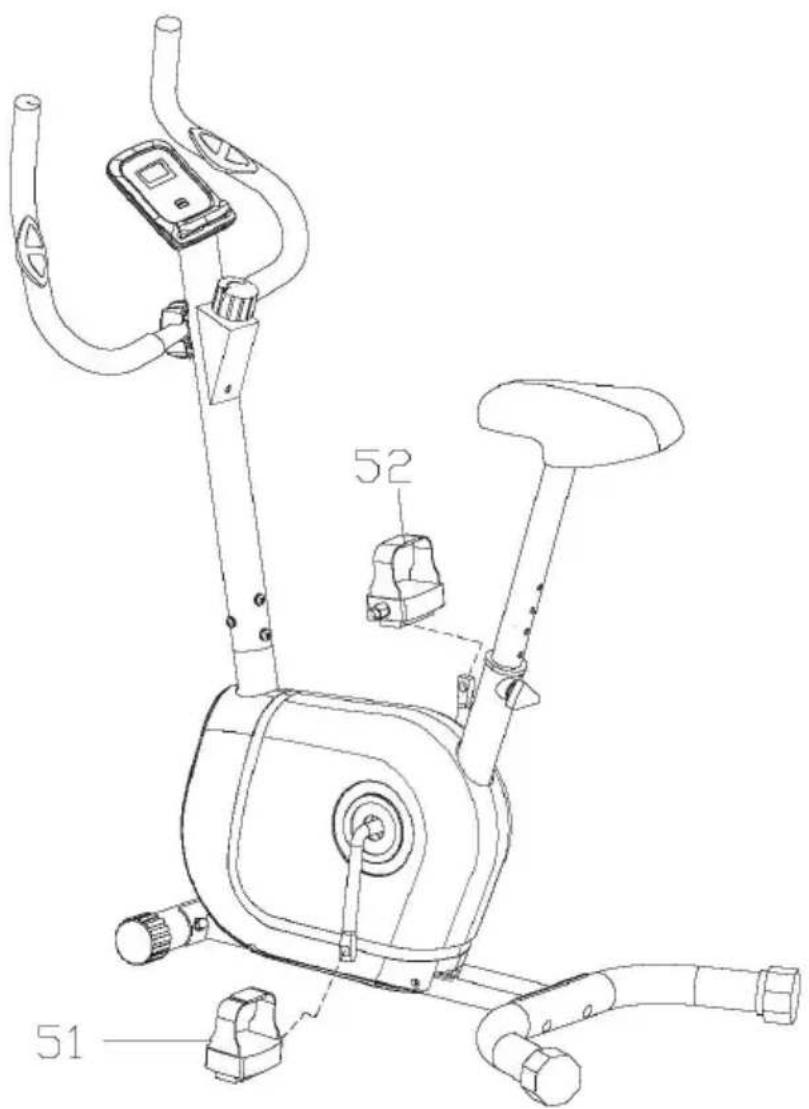

Schritt 6

A Befestigen Sie das linke Pedal (51) und das rechte Pedal (52) am entsprechenden Kurbelarm (18). Das rechte Pedal befindet sich auf der rechten Seite des Rades, während Sie darauf sitzen. Beachten Sie, dass das rechte Pedal im Uhrzeigersinn und das linke Pedal gegen den Uhrzeigersinn gedreht werden sollen.

Hinweis: Überprüfen Sie, ob alle Schrauben und Mattern fest angezogen sind, bevor Sie das Gerät benutzen.

CARDIOTRAINING IMÜBERBLICK

Regelmäßiges Cardiotraining regt das Herz-Kreislauf-System (Herz und Atmung) an. Man verbessert seine Kondition, verliert an Gewicht und verbrennt Fett. Dies ist also das empfohlene Training, wenn man abnehmer möchte. Wahrend des Trainings wird zuerst Glukose verbrannt, anschließend werden durch die Übungen die im Körper eingelagerten Fete verbrannt.

Anspruchsvolles Cardiotraining (z. B. Intervalltraining, Training mit hohem Widenstand und über langere Dauer) erfordert einen hohenen Kraftaufwand und trainiert darüber der Ausdauer ebenfalls die Muskulatur. In der Regel gilt: je regelmäßiger das Training,esto effizienter (auch bei kurzen Einheiten von 20 Minuten).

Während des Trainings

Der Wunderstand während der Cardio-Trainingsphase entscheidet maßgeblich über die Trainingsintensität und die damit in Verbindung stehenden Trainingsergebnisse.

Ein optimales Training beinhaltet eine Aufwärmphase (1), eine intensivere Cardio-Trainingsphase (2) sowie die abschließlich Erholungsphase (3). Wenn Sie Fortschritte machen oder Kalorien verbrennen wollen, sollen den sie diese 3 Phasen durchlaufen und so mindestens 20 - 30 Minuten auf dem Ergometer trainieren.

1. Aufwärmfphase

Beginnen Sie Ihr Training immer mit einem geringen Widerstand. Eine Aufwärmphase von 5-10 Minuten ist wichtig, weil ihre Muskeln aufgewärmt werden müssen. Insbesondere während der Aufwärmphase sollen den Sie Kreislauf und Muskelgruppen Zeit geben, sich auf das anschließende Workout einzustellen. Als Anfänger können Sie die ersten 3 Minuten auf der einfesten Stufe trainieren und sich entsprechend ihrem persönlichen Wohlbefunden stickweise steigern.

Nach ca. 10 Minuten können Sie dann in die Cardio-Trainingsphase wechseln. Sollten Sie Intervalltrainingsprogramme verwenden, steuert der Trainingscomputer den Widerstand je nach Intervallart und simuliert so wechselnde Anforderungen. Die Cardio-Trainingsphase ist je nach Energieaufwand dem aeroben bzw. anaeroben Trainingsbereich zugeordnet. Diese Bereiche definieren sich wie folgt:

Aerober Trainingsbereich

In dieser Zone verbessern Sie Ihr Herz- und Kreislaufsystem und verbrennen Fett.

Trotz der leichten Anstrengung mit erhöhter Herzfrequenz, tieferer Atmung, Warmwerden und leichtem Schwitzen fühlen Sie sich aber nicht sehr angestrengt, die Atmung ist nicht wesentlich beschleunigt, so dass Sie sich noch gut mit jemandem unterhalten konnten ohne außer Atem zu kommt, und Sie haben das Gefühl, dass Sie diese Belastung längerere Zeit durchhalten konnten, ohne dass sie sich vorausgaben * 們 den. Es ist, wie wenn Sie flott leicht bergauf marschieren.

Die Muskeln und das Herz arbeiten intensiver und konnen den Großteil ihres Energiebedarfs unter Verwendung von Sauerstoff aus der aeroben Energieproduktion gewinnen. Die anaerobe Energiegewinnung ist bzw in keinem Umfang auch aktiv, aber nur soweit, als alle dadurch produzierte Milchsäure gleichzeitig wieder abgebaut werden kann. In thisem aeroben Trainingsbereich sollen den Großteil Ihres Trainings absolvieren.

Wenn Sie die Belastung weiter steigern, dann kommt Sie irgendwann eine Grenze, an der die auf Sauerstoff basierte Energiegewinnung nicht mehr in der Lage ist, die Energieproduktion zu steigern, so dass sich die anaerobe Energiegewinnung in verstärktem Ausmaß dazu schalten muss. Sie treten jetzt über in den anaeroben Trainingsbereich.

Anaerober Trainingsbereich

In dieser Zone verbessern Sie ihre Leistung und ihre Geschwindigkeit. Sobald Sie Ihr Training in diese Phase nochmals steigern, wird die Bewegungsarbeit wegen des ansteigenden Laktatspiegels wesentlich anstrengender, man beginnnt stärker zu schwitzen, die Atmung wird Schneller, und nach mehr oder weniger länger Zeit, das hangt vom Trainingszustand ab, ermüden die Muskeln, man fuhlts sich insgesamt erschöft und kann nicht mehr auf diesen Niveau weitermachen.

3. Erholungsphase

Zum Abschluss verbleiben Sie mindestens 5 Minuten in der Erholungsphase und nutzen auch hier wieder geringe Widerstandsstufen ohne hohen Kraftaufwand. Die Erholungs- oder Rekuperationsphase ist außer dem hilfreich, um einen möglichen Muskelkater nach dem Training vorzubeugen. Sehr ratsam ist nach einer intensiven Trainingseinheit ebenfalls eine aktive Regeneration, wie zum Beispiel ein heiliges Bad, ein Gang in die Sauna oder eine Massage.

Trainingsfortschritte

Ihr Training kann auf diese Weise monatlich gesteigert werden, indem Sie vor allem die Cardio-Trainingsphase verlangern bzw. eine höhere Widersstufe (bzw. ein anspruchsvolleres Intervalltraining) durchführren.

Essen und Trinken

• Trinken Sie vor, während und nach dem Training.
• Trinken Sie während des Trainings mindestens 2 Schluck Wasser (10 bis 20 cl) alle 10-15 Minuten.
• Wenn Ihr Training länger als 1 Stunde dauert, sollen den Sportgetränk trinken, um dem Körper vor dem Dehydrieren beim Sport zu schützen.
• Für ein optimales Cardio-Training ist eine angepasste Ernährung sowohl vor als auch nach einer körperlichen Aktivität sehr wichtig.

Vor dem Training sollenn Sie vorzugsweise Kohlenhydrate essen, die beispiselsweise im Reis und in den Nudeln zu finden sind, da sie dem Körper eine wichtige Menge an Energie zur Verfügung stellen.

Nach dem Training mussen Sie «auftanken» mit Proteinen, die Sie in den Eiern, im Joghurt und in getrockneten Früchten finden. Selfest wenn Sie abnehmen wollen, ist es absolut notwendig, nach dem Training zu essen, damit sich Ihr Körper regeneriert.

AUFWÄRMUNG VOR DEM TRAINING

4.

5.

6.

7.

8.

Führer Sie die Aufwärmbewegungen vor jeder Trainingsinheit durch. So mobilisieren Sie ihre Gelenke und aktivieren die Muskulatur.

Sollten Sie sich bei einzelnen Bewegungen unwohl führ den oder Schmerz empfinden, so überspringen Sie diese Übung und stimmen sich über ein spezifisches Aufwärmltraining mit ihrem Arzt bzw. Fitnessstrainer ab.

Jede Bewegung sollte einige Wiederholungenethoden (rechts und links) sodassie entspannt ins Cardiotraining starten konnen.

Nehmen Sie sich für die folgende Klarfit-Trainingsroutine etwa 5 Minuten Zeit:

1. Kopf seitlich neigen, langsam abwechselnd von rechts nach links. Im Anschluss mobilisieren Sie die Schultern (Kreisbewegungen und Schulterzucken).
2. Hüfte drehen während die Arme gestreckt sind. Die Fuße sind damit nicht fest am Boden fixiert (die Fußgelenke begleiten die Körperrehung).
3. Hüfte beugen, ein Arm gestrekt nach oben. Verbleiben Sie in dieser Position jeweils einzelse Sekunden pro Seite.
4. Hüfte beugen, beiden Arme oben geschlossen. Auch hier verbleiben Sie auf jeder Seite, die Übung ist nun etwas intensiver, da der zweite Arm mitzieht.
5. Stellen sie sich auf ein Bein und halten den Spann mit der Hand. Hier mobilisieren Sie ihr Fußgelenk und strecken den Oberschenkelleitung. Stützen Sie sich gegebenenfalls ab, um Ihr Gleichgewicht zu halten. Verbleiben Sie auf einem Bein und drehen das Fußgelenk nun kreisfürmig in beiden Richtungen.
6. Stellen Sie ein Bein nach vorne und stützen sich mit dem Oberkörper auf dem Oberschenkel ab. Hierbei mobilisieren Sie befinden den Knie- und Fußgelenken auch die bereits Wadenmuskulatur.
7. Wiederholen Sie die Übung aus Punkt 6. mit dem Unterschied, dass Sie nun einen großen Ausfallschnitt nach vorne machen. Die Bewegung wird jetzt intensiver.
8. Beugen Sie sich mit gestreckten Beinen nach vorne und berühren Sie abwechselnd mit der Hand den gegenüberliegenden Fuß. Zum Schluss lessen Sie sich entspannt und locker nach unterhängen.

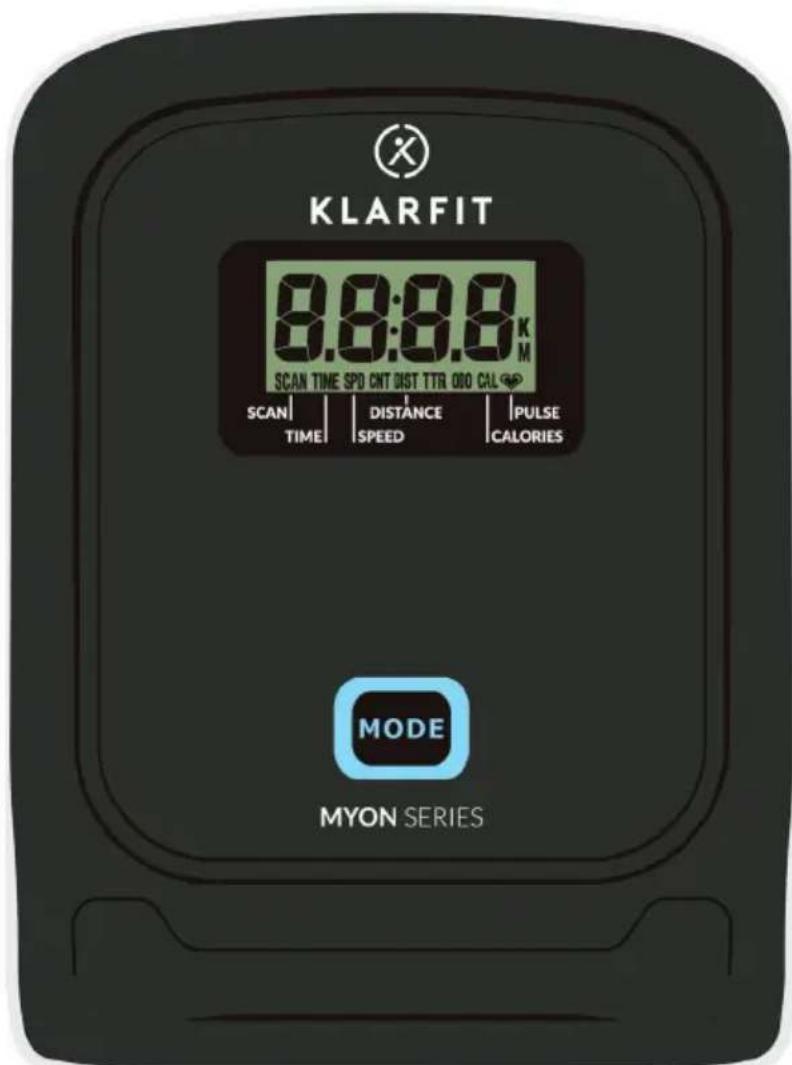

Funktionstaste

Taste Funktion
MODE / RESET (Modus / Zurücksetzen)	Drücken Sie diese Tastes, um Funktionen auszuwahlen. Halten Sie die Tastes für 2 Sekunden gedrückt, um die Funktionen TIME, DISTANCE und CALORIES zurückzusetzen.

Funktionen

Funktion Bedienung
SCAN Drücken Sie die	MODE-Taste bis der Zeiger „▼” auf SCAN steht. Das Display zeigt nacheinander die folgenden Funktionen an: TIME - SPEED - DISTANCE - CALORIES - PULSE. Die Anzeige wechselt alle 6 Sekunden zur{nachsten Funktion.
TIME (Zeit)	Zählt die Gesamtzeit von Trainingsbeginn bis -ende.
SPEED (Geschwindigkeit)	Zeigt die aktuelle Geschwindigkeit an.
DISTANCE (Fahrstrecke)	Zeigt die zusückgelegte Strecke von Trainingsbeginn bis -ende an.
CALORIES (Kalorien)	Zählt die Gesamtkalorien von Trainingsbeginn bis -ende.
PULSE RATE (Pulsfrequenz)	Drücken Sie die MODE-Taste, bis der Zeiger „▼” auf PULSE steht. Bevor Sie ihre Pulsfrequenz messen, legen Sie ihre Handflächen auf die beiden Kontaktflächen. Nach 6-7 Sekunden wird ihre aktuelle Pulsfrequenz in Schlagen pro Minute (BPM) auf dem LCD-Display angezeigt.
	Hinweis: Während des Vorgangs der Pulsmessung kann der Messwert aufgrund einer Kontaktstörung in den ersten 2-3 Sekunden höher sein als die virtuelle Pulsrate und kehrt dann auf das Normal-Niveau darüber. Der Messwert darf nicht als Grundlage für eine medizinische Behandlung betrachtet werden.

Allgemeine Hinweise:

1. Wenn die Anzeige schwächer wird oder keine Zahlen mehr aneigt, tauschen Sie die Batterien aus.
2. Der Monitor schaltet sich automatisch aus, wenn nach 4 Minuten kein Signal empfangen wird.
3. Ist ein Signal-Eingang vorhanden, schaltet sich der Monitor automatisch ein.
4. Der Monitor beginnnt automatisch mit der Berechnung, wenn Sie mit dem Training beginnen, und stoppt die Berechnung, wenn Sie das Training für 4 Sekunden unterbrechen.

Trainingsparameter

Feld / Funktion Anzeigebereich
Auto Scan (Automatischer Scan)	alle 6 Sekunden
Time (Zeit)	0:00 - 99:59 MIN
Current Speed (Aktuelle Geschwindigkeit)	0.00 - 999.9 KM/H (MPH)
Trip Distance (Fahrstrecke)	0.00 - 999.9 KM (ML)
Calories (Kalorien)	0.00 - 999.9 CAL
Pulse Rate (Pulsfrequenz)	40 - 240 BPM

Technische Daten (Konsole)
Batterietyp 2 Stück Grübe AAA	oder UM4)
Betriebstemperatur 0 °C bis + 40 °C
Lagerungstemperatur -10 °C bis + 60 °C

TRAINING PER KINOMAP APP

Mit der KINOMAP-App können Sie mehr als 100.000 km Bewegungsvideos auf der ganzen Welt laufen, fahren oder rudern und tätigch von den Benutzern selbst aktualisiert werden. Versuchen Sie, ihrem Tempo unter den gleichen Bedingungen zu folgen, wie sie aufgenommen wurden. Nutzen Sie das KINOMAP-Portal und wahlen Sie Ihr eigenes Real Life Video. Steigern Sie ihre Kondition, indem Sie Ihr eigenes Interval im Widerstand oder im Power-Modus verwenden.

Schlieben Sie ihre kompatiblen Geräte direkt an. Alternativ können Sie auch die Kamera verwenden, die Ihnen einen optischen Trittfrequenz-, Schritt- oder Ruderschlagsensor bietet. Nehmen Sie an unseren Multiplayer-Sessions teil und versuchen Sie, der Erste im Ziel zu sein.

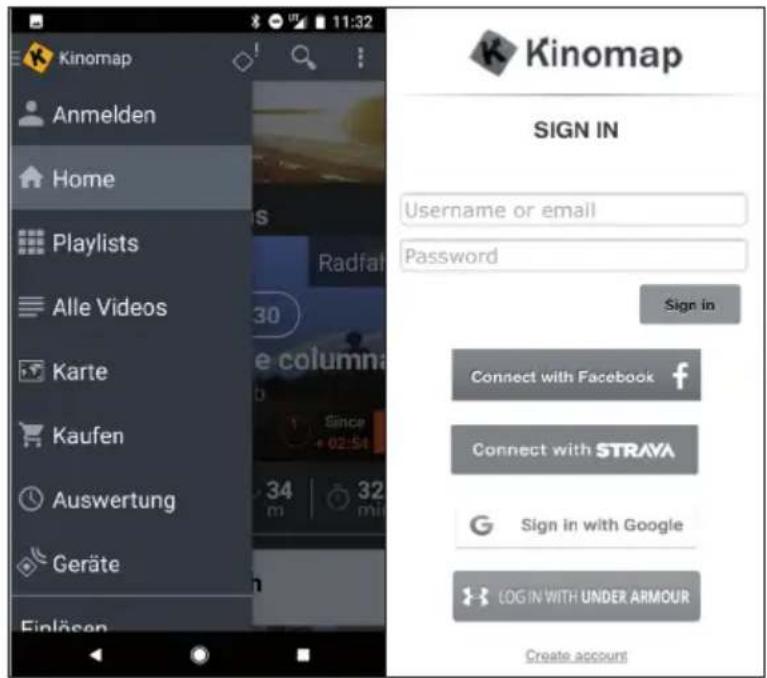

Konto anlegen

Wenn Sie KINOMAP verwenden möchten, müssen Sie sich zuerst mit ihrem KINOMAP-Konto verbinden. Wenn Sie sich erfolgreich angemeldet haben, können Sie mit dem Training beginnen. Wenn Sie sich nicht abmelden, bleiben Sie beim nachsten Start der App angemeldet. Wenn Sie noch kein KINOMAP-Konto haben, melden Sie sichitte an,um ein kostenloses Konto zu erhalten.

Aktivierungscope

• Die Standardversion ist kostenlos und bietet Ohnen Zugriff auf eine Reihe von kostenlosten Videos sowie Intervalltrainings (zur Zeit nicht auf allen Geräten verfügbar).
• Ein Abonnement ist später erforderlich, um Zugriff auf alle berechtigten Inhalte zu erhalten, darunter Tausende von Real-Life-Videos, einen Mehrspieler-Modus und vieles mehr.
• Nach dem ersten Login kann die App Sie nach einem Aktivierungskode Fragen. Wenn Sie eine haben, geben Sie diese in den entsprechenden Einstellungen ein, um Ihr Abonnement für die App zu aktivieren.
• Sie können die Option „Aktivierungscode hinzufugen" zu einem späteren Zeitpunkt aufrufen.

Aktivierungskode eingeben

Hinweis zum Abonnement: Sie konnen den Dienst auch auf der Grundlage eines monatlichen oder jährlichen Abonnements abonnieren, wodurch Sie Zugang zu erweiterten Funktionen erhalten. Gehen Sie zu „Einstellungen abonnieren".

Nach der Aktivierung führen Sie Ihr Abonnement auf „Mein Abo".

Verbindung mit dem Trainingsgerät herstellen

So verbinden Sie das Gerät mit der KINOMAP App:

1 Gehen Sie zum Menu „Ausrüstung".
2 Neue Geräte mit der Taste + hinzufügen
3 Wahlen Sie ihren Gerätotyp aus der Liste aus (Ergometer für das Klarfit Myon Cycle).
4 Wahlen Sie die Marke Klarfit aus.
5 Wahlen Sie das Model Myon Cycle aus.
6 Wenn das Gerät erkannt wurde, mit einer Berührung auf das Feld bestätigten.
7 Nun einfach auf SPEICHERN drücken. Ihr Gerät wurde nun hinzugeführst.

Gesichtskamera

• Ihr Klarfit Myon Produkt nutzt die Gesichtserkennung von KINOMAP, um die Tritt-, Schritt- oder Schlagfrequenz zu ermitteln (die Smartphone- bzw. Tablekamera dient als Sensor).
• Durch die Kopfbewegung während des Trainings wird von KINOMAP die Bewegungsintensität ermittelt und entsprechend bewertet.

Wenn Sie eine Trainingsinheit starten, sehen Sie Ihr Gesicht in der rechten unteren Ecke, um die Position Ihres TAB oder Smartphones anzupassen. Sobald es erkannt wird, verschwindet Ihr Gesicht, um das Armaturenbrett zu sehen.

Die App fordert Sie auf, ihren Widerstand manuell entsprechend der Höhenänderung zuändern.

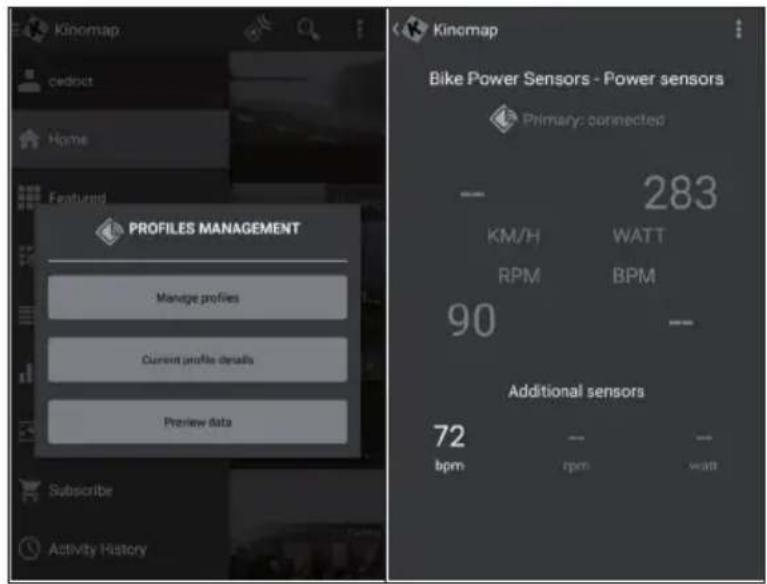

Vorschau der Daten

Mit der Funktion „Vorschau der Daten" konnen Sie die vom Gerät gesendeten Daten sofort sehen. Diese Funktion ist entsprechenden nützlich, wenn Sie Probleme beim Starten einer Aktivität haben. Je nach Ausstattung muss die App davon eineige Werte erhalten.

Training

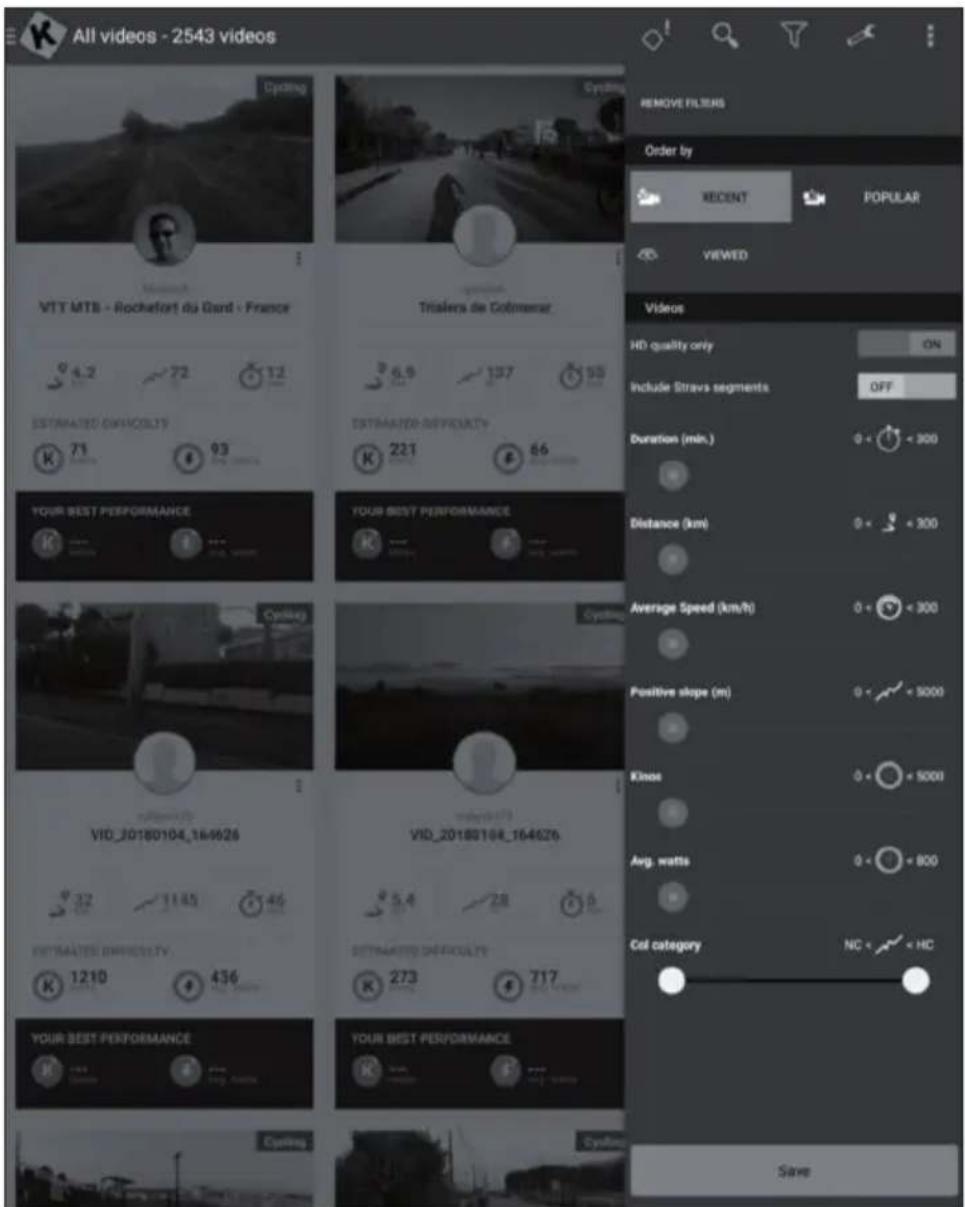

Videoauswahl

• Es stehen mehrere Listen mit Videos zur Verfügung, auf denen Sie das gewünschte Video auswahlen können.
• Um während des Trainings darauf zu trainieren. Es gibt eine Filterfunktion, um sicherzustellen, dass Sie Zugriff auf die gesuchten Videos erhalten (Featured, popular, most viewed, most recent, duration, distance, incline....).
• Für jedem Video konnen Sie relevante Informationen sehen: seinen Name, den Mitwirkenden (der das Video veröffentlich hat), Land, Dauer, Entfernung, Durchschnitt der positiven Steigung, durchschnittliche Geschwindigkeit.

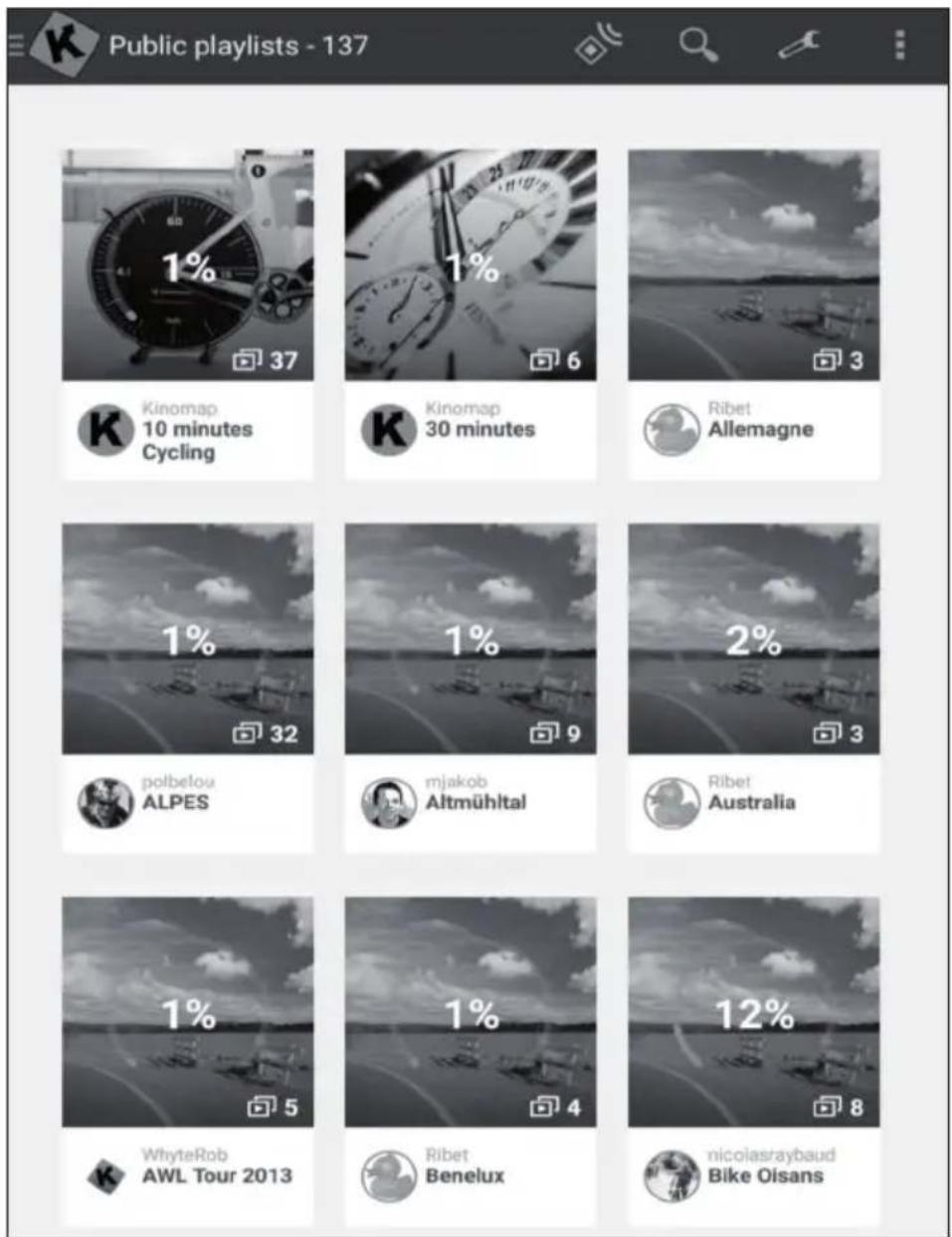

Playlists

• Hier gibt es auch weitere Playlisten, die von KINOMAP oder den Benutzern selbst erstellt wurden.
• Jede Playlist hat ein bestimmtes Thema, um z. B. 30 Minuten zu trainieren oder ein Land zu besuchen.
• Sie können ihren Fortschritt auf jeder Wiedergabeliste und jedem Video, das sie erstellt, verfolgen.
  Momentan können Sie ihre Playlisten nicht direkt aus der App herself verhalten.

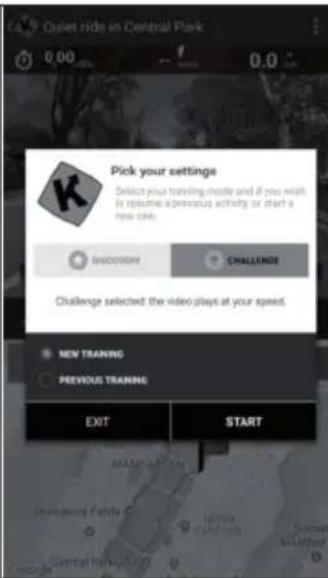

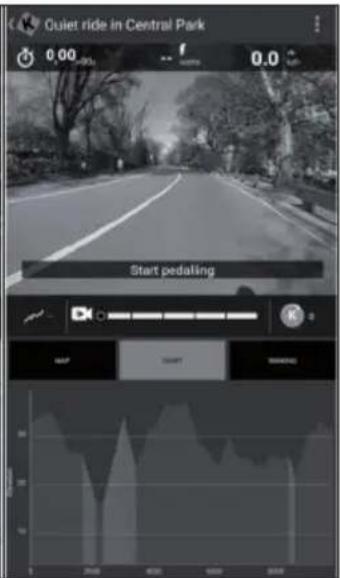

Trainingsbeginn

Wahlen Sie das Video aus, auf dem Sie trainieren möchten.

Wahlen Sie den Modus, in dem Sie trainieren möchten.

Beginnen Sie einfach mit dem Treten, um das Training zu beginnen.

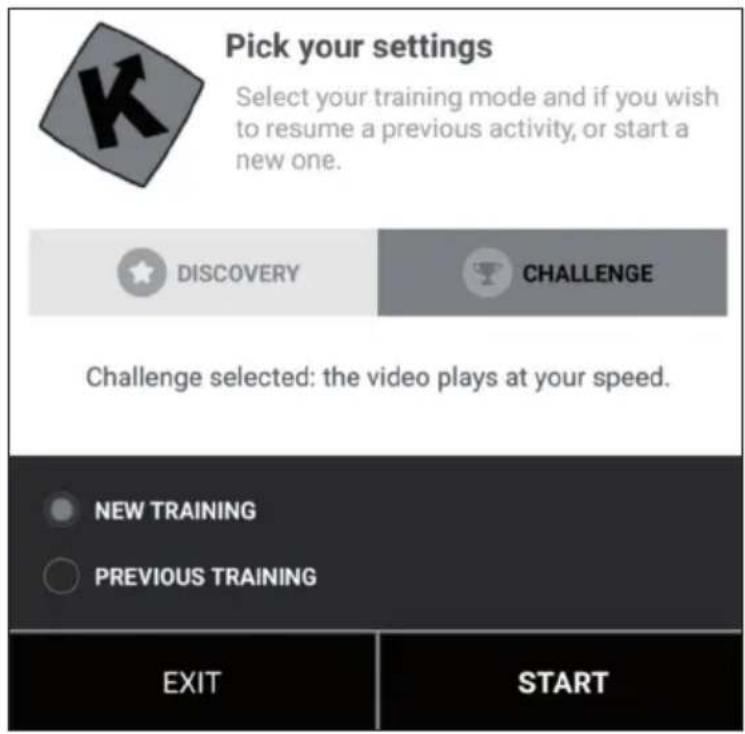

Entdeckungs- und Herausforderungsmodus

Herausforderungsmodus: Das Video wird mit ihrer Geschwindigkeit abgespielt, sodass Sie die gleiche Gesamtleistung wie der Videoproduzent erbringen konnen. Wenn Sie nicht schnell genug sind, verringgert das Video langsam die Framerate. Bei guter Leistung kann die Framerate bis auf das Doppelte der ursprünglichen Geschwindigkeit erhöht werden. Verwenden Sie diesen Modus, um an Herausforderungen wie den Indoor Challenges teilzunehmen und um auf Websites von Drittenietern wie Strava mit vollständigen Koordinaten und einer Karte Ihrer virtuellen Fahrt zu exportieren.

Entdeckungsmodus: Das Video wird mit der Originalgeschwindigkeit abgespielt und pausiert, wenn ihre Geschwindigkeit 0 erreicht. Was auch immer ihre Leistung ist, die Framerate wird nicht verändert. Aber Sie werden immer noch sehen, ob Sie eine gute Leistung erbringen, wenn Sie sich die in Kinos gemessene Energieleistung ansehen. Beachten Sie, dass der Export auf Websites von Drittanbietern wie Strava auf Watt und zusätzliche Daten wie Trittfrequenz, Herzfrequenz beschrankt ist, aber keine Koordinaten oder eine Karte anziegt.

Trainingsanzeige

Am oberen Rand des Bildschirms werden relevante Informationen angezeigt:

Die Dauer
- Der sofort erzeugte Strom
Die sofortige Geschwindigkeit
- Ihr Herzfrequenzschlag (nur wenn Sie einen zusätzlichen Herzsensorgurt hinzufugen oder wenn ihre Ausrüstung einen integrierten hat)
Die sofortige Trittfrequenz
Die Entfernung
- Ihr Kartenposition wird mit dem Video synchronisiert.

Die Registerkarte „Ranglste" ist nur im Mehrspieler-Modus verfügbar.

• Abszisse: Höhe in Metern.
• Ordinate: Entfernung im KM im Challenge-Modus.
• Dauer: in Sekunden im Discovery-Modus.

Wunderstand einstellen / Gange

Auf dem Bildschirm erhalten Sie Anweisungen, wie Sie den Widerstand entsprechend dem Höhenprofil (Höhe) einstellen müssen, wenn Sie einen Geschwindigkeits-/Trittfrequenzsensor oder einen optischen Sensor verwenden.

Training beenden

Wenn Sie das Training pausieren oder stoppen wollen, horen Sie einfach auf zu treten oder benutzen Sie die Pause-Taste in der Ecke des Trainings. Klichen Sie auf die Schaltfläche „Sitzung fortsetzen", um ein unerreichtes Training fortzusetzen. Wenn Sie diese Aktivität beenden möchten, bestätigten Sie einfach durch Tippen auf „Speichern und beenden".

Auswertungen

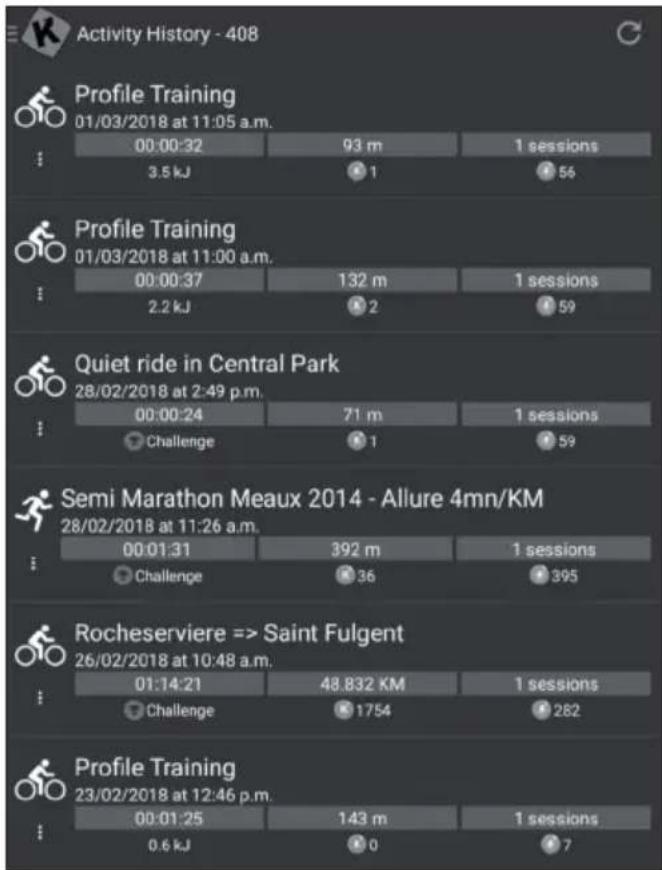

Trainingsprotokoll

• Offnen Sie das Hauptmenu auf der linken Seite, um auf „Trainingsprotokoll" zu klichen.
• Sie können hier die Historie ihrer vergangenen Trainingsinheiten sehen, einschließlich des Namens des Videos, das Sie trainiert haben, des Datum's des Trainings, der Dauer und der Distanz.
• Klichen Sie auf ein bestimmtes Training, um alle Informationen zu erhalten.
• Ihr Trainingsprotokoll enthalt eine Karte, eine Zusammenfassung und eine Reihe detailierter Diagramme, die ihre bisherige Geschwindigkeit, Leistung, Trittfrequenz und Herzfrequenz anzeigen. Beachten Sie, dass das Trainingsprotokoll automatisch auf verschiedene Plattformen wie RunKeeper, Strava oder Under Armour exportiert werden kann.

Suche

Dieser Button ist immer in der oberen rechten Ecke verfügbar, um Videos zu durchsuchen, egal in welchem Menu Sie sich befinden.

Es gibt mehrere Möglichkeit, das passende Video zu finden:

• Sie könnenuchen, indem Sie auf die Schaltfläche Sachen klichen. Sobald Sie mindestens 3 Zeichen eingegeben haben, wird eine automatische Vervollständigungssuche durchgeführt.
• Sie können auch eine geografische Suche durchführten. Wahlen Sie im Hauptmenü „Karte".
• Sie können alle verfügbar baren Videos erkunden, indem Sie auf „Public Playlists" oder „Alle Videos" klichen.

Einstellungen

Benutzer-Einstellungen

• Gehen Sie zum Menu Einstellungen und stellen Sie ihre Benutzerdaten ein, einschließlich Einheiten, große, Gewicht, Geburtstag, Geschlecht und Frontbereich.
• These Informationen beeinflussen die Geschwindigkeitsberechnung.

Externes Display

Folgen Sie die Anweisungen, um die Anzeige über Chromecast oder Apple TV auf Ihr Fremnernher anzuzeigen.

Hinweis: Wie bei allen Trainingsgeräten mit mechanischen, beweglichen Komponenten kann es auch bei thisem Produkt vorkommen, dass sich Schrauben durch hauftigen Gebrauch lockern. Wir empfehlen sie daher regelmäßig zu kontrollieren und ggf. mit einem passenden Schlüssel nachzuziehen. Reinigen Sie Ihr Trainingsgerät regelmäßig mit einem feuchten Tuch, um die Oberflächen von Schweiß und Staub zu säubern.

• Entnahmen Sie die Batterie des Bedienfelds, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.
• Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch, um das saubere Erscheinungsbild aufrecht zu erhalten.
• Die sichere Verwendung des Gerats kann nur dann gewährleistet werden, wenn das Gerät regelmäßig auf Schäden und Abnutzungen überprüft wird (beispelsweise an Handgriffen, Pedalen, Sattel etc.). Es ist essentiell, dass beschädigte Geräte teile ersetzt werden und das Gerät erst nach erfolgter Reparatur wieder verwendet wird.
• Überprüfen Sie regelmäßig, ob Schrauben und Mattern richtig fixiert sind. Fetten Sie bewegliche Geräteile regelmäßig ein.
• Achten Sie insbesondere auf Komponenten, welche besonderss anfällig für Abnutzungen sind, wie beispelsweise das Bremsensystem, Fußauflage etc.
• Da Schweiß sehr aggressiv ist,arf dieser nicht mit den emailierten oder verchromten Teilen des Gerätes,insbesondere dem Computer,in Berührung kommt. Wischen Sie das Gerät nach Gebrauch sofort ab.Die emailierten Teile konnen mit einem feuchten Schwamm gereinigt werden. Alle aggressiven oder korrosiven Produkte müssen bei der Reinigung vermieden werden.
• Lagern Sie das Gerät in einer sauberen und trockenen Umgebung außerhalb der Reichweite von Kindern.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihr Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, * dürfen die Batterien nicht im Hausmull entsorgt werden. Informieren Sie sich über die ortlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Chal-Tec UK limited

Activierungskode invoeren
