BEDIENUNGSANLEITUNG Dr. Jones Duramaxx

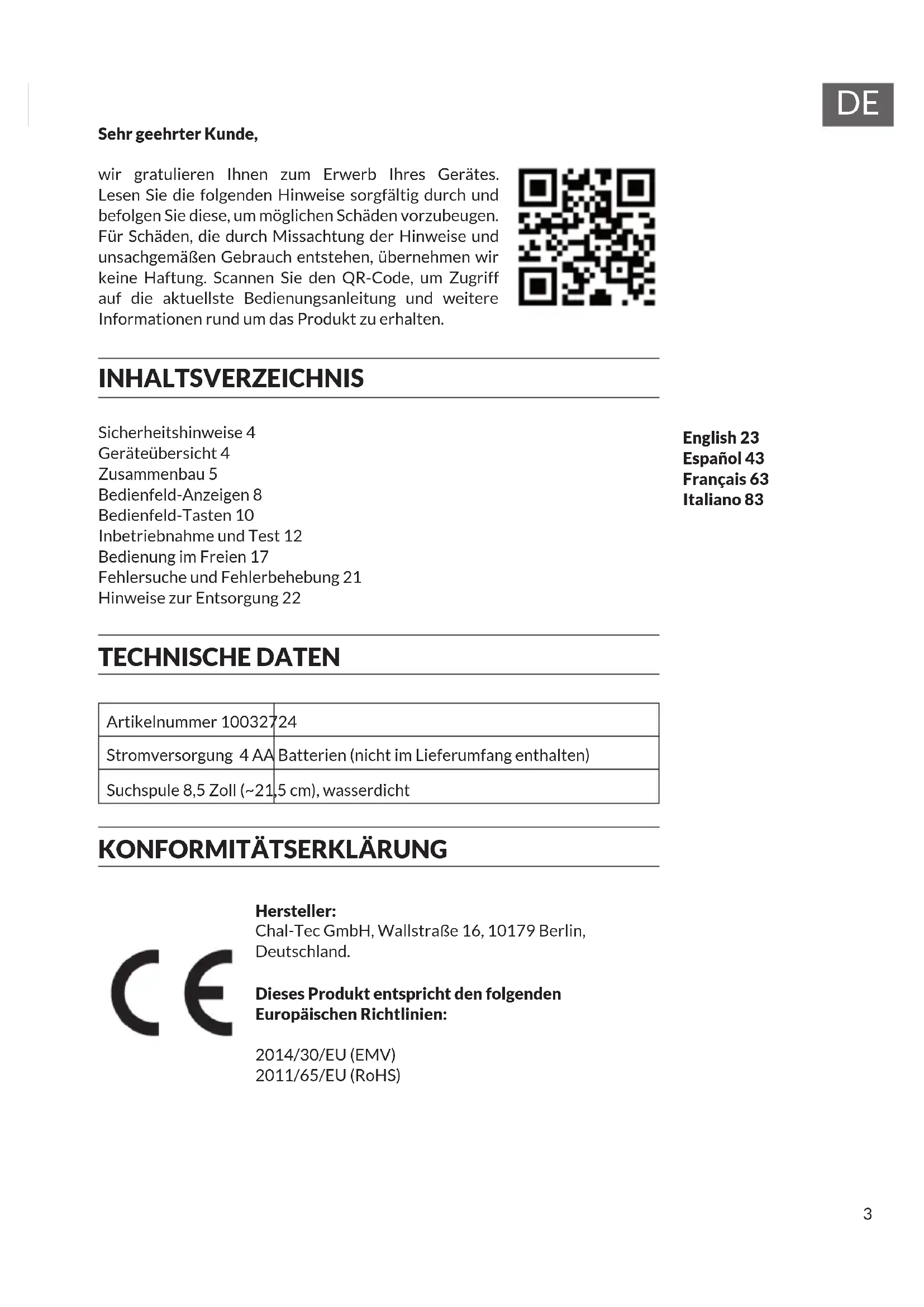

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Geräteübersicht 4

Zusammenbau 5

Bedienfeld-Anzeigen 8

Bedienfeld-Tasten 10

Inbetriebnahme und Test 12

Bedienung im Freien 17

Fehlersuche und Fehlerbehebung 21

Hinweise zur Entsorgung 22

English 23

Español 43

Français 63

Italiano 83

TECHNISCHE DATEN

Artikelnummer 10032724
Stromversorgung 4 AA	Batterien (nicht im Lieferumfang enthalten)
Suchspule 8,5 Zoll (~21,5 cm), wasserdicht

KONFORMITÄTSERKLÄRUNG

C€

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2011/65/EU (RoHS)

SICHERHEITSHINWEISE

• Tragen Sie in stark frequentierten Bereichen keine Kopfhörer.
• Holen Sie immer die Erlaubnis ein, bevor Sie suchen.
• Halten Sie sich fern von unterirdischen Leitungen, Kabeln und Rohrleitungen, insbesondere solchen, die brennbare Gase und Flüssigkeiten transportieren.
• Das Suchen in militärische Gebiete ist nicht erlaubt und stellt eine große Gefahr da.
• Achten Sie bei der Ausgrabung eines Objektes darauf, dass Sie Vegetation oder die Umgebung nicht zerstören. Füllen Sie alle gegrabenen Löcher wieder auf.

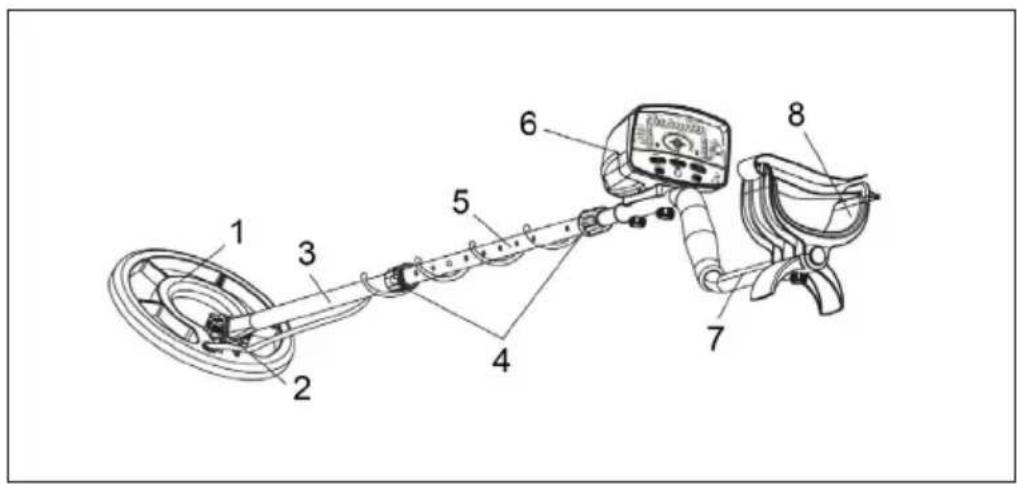

GERÄTEÜBERSICHT

1 Suchspule 5 Mittelrohr
2 Verriegelungsknopf 6 Bedienkonsole
3 Unterrohr 7 Oberrohr
4 Feststellmutter 8 Armstütze

ZUSAMMENBAU

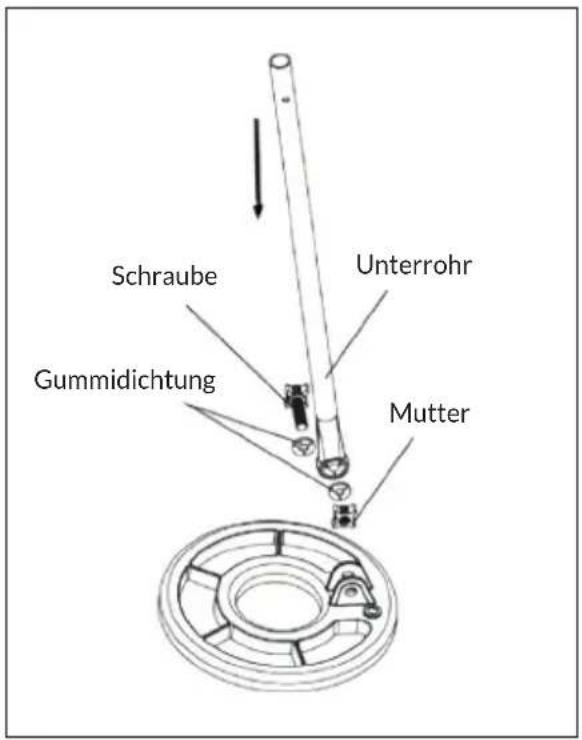

1 Öffnen Sie die Verpackung und entnehmen Sie die Teile. Lösen Sie den Feststellknopf am unteren Schaft und nehmen Sie die Schraube heraus. Befestigen Sie die Suchspule am Unterrohr und verriegeln sie Sie.

Hinweis: Die

Gummidichtung muss korrekt montiert sein (siehe Bild).

Schraube Gummidichtung Unterrohr Mutter

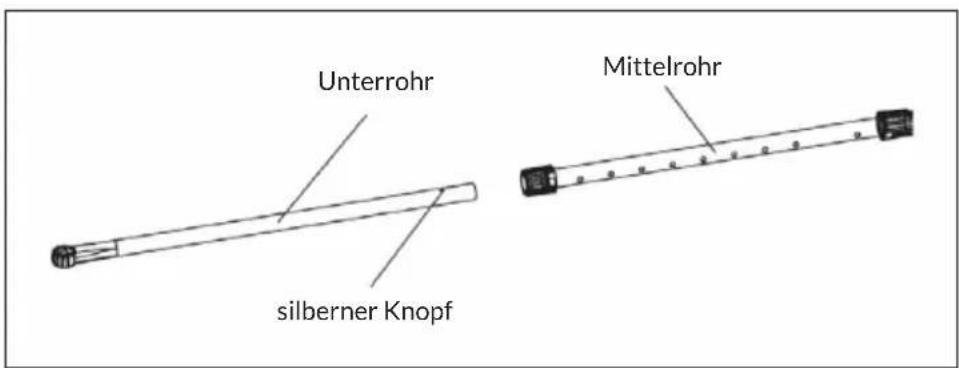

2 Lösen Sie die Feststellmutter am Mittelrohr, drücken Sie dann den silbernen Knopf am Unterrohr und setzen Sie es in das Mittelrohr ein.

Unterrohr silberner Knopf Mittelrohr

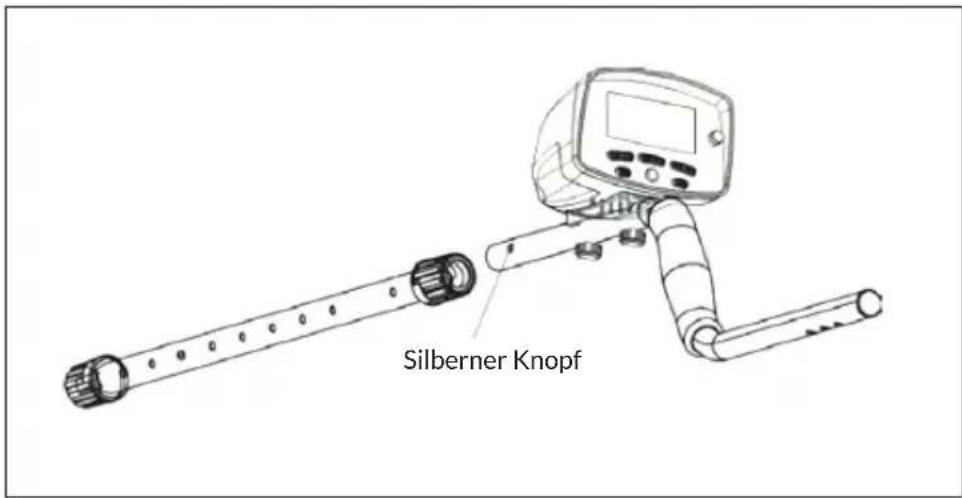

3 Lösen Sie die Feststellmutter am anderen Ende des Mittelrohrs, drücken Sie dann den silbernen Knopf am Oberrohr und setzen Sie es in das Mittelrohr ein. Ziehen Sie dann die Feststellmutter wieder fest.

Silberner Knopf

4 Stellen Sie die volle Länge des Detektors so ein, dass Ihre Arme beim Suchen gerade sind. Sobald die gewünschte Länge bestimmt ist, ziehen Sie die Feststellmuttern an. Dadurch wird die Erkennung einfacher und komfortabler.

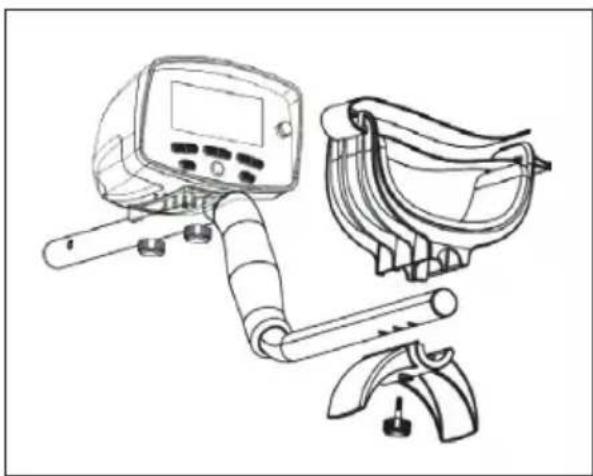

5 Die Armstütze hat drei Positionen. Befestigen Sie die Armstütze mit der dreieckigen Befestigungsschraube in der richtige Position, je nach Länge der Arme.

So setzen Sie die Batterien ein

Hinweis: Sie benötigen 4 AA-Batterien. Die Batterien sind NICHT im Lieferumfang enthalten. Die Batterien sollten ca. 40 Stunden Suchzeit bieten. Wenn der Detektor längere Zeit nicht benutzt wird, entfernen Sie bitte die Batterien, damit sie nicht auslaufen oder rosten.

123
Batteriefach
Drücken Sie die Taste am Batteriefach und schieben Sie es auf.	Entnehmen Sie das Batteriefach und legen Sie 4 AA-Batterien ein. Achten Sie darauf, die Batterien richtig herum einzulegen.	Richten Sie den Deckel am Batteriefach aus und schließen Sie ihn wieder.

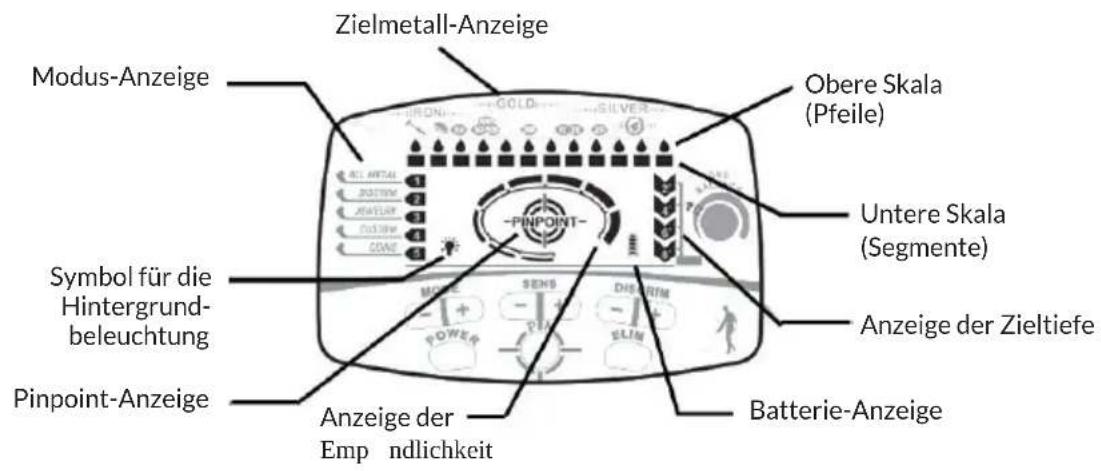

BEDIENFELD-ANZEIGEN

Alle Einstellungen und Suchergebnisse werden übersichtlich auf dem LCD-Bildschirm angezeigt.

Zielmetall-Anzeige Obere Skala (Pfeile) Modus-Anzeige Untere Skala (Segmente) Symbol für die Hintergrund- beleuchtung Anzeige der Zieltiefe Pinpoint-Anzeige Batterie-Anzeige Anzeige der Emp ndlichkeit

1 Modus-Anzeige: Zeigt die ausgewählte Betriebsart der 5 Betriebsarten an. Wählen Sie verschiedene Modi, indem Sie die Taste [+] oder [-] drücken.

2 Zielmetall-Anzeige: Am oberen Rand des Bildschirms werden die drei Metalle angezeigt, abhängig davon, nach welchem Metall Sie suchen.

3 Obere Skala: Besteht aus 12 Pfeilen, die es erlauben das Zielobjekt möglichst genau zu identi zieren und zu unterschieden. Im ALL METAL-Modus leuchten alle 12 Anzeigen auf. Bei der Wahl der Modi leuchten die ausgeschiedenen Metalle nicht auf. Im Pinpoint-Modus zeigt die obere Skala die Signalstärke an.

4 Untere Skala: Besteht aus 12 leuchtenden Segmenten, durch die sich Lage und Zielrichtung noch besser bestimmen lassen.

5 Anzeige der Zieltiefe: Besteht aus 4 Einstellungen: 2" (5 cm), 4" (10 cm), 6" (15 cm) und 8+" (20 cm) und zeigt die ungefähre Tiefe der Münze in Abhängigkeit von Größe, Metall und Bodenbeschaffenheit an. Im Pinpoint-Modus kann der Detektor das Ziel genauer bestimmen.
6 Batterie-Anzeige: 4 leuchtende Segmente zeigen eine starke Leistung an; bei geringer Leistung erlöschen die Lichter.
7 Empfindlichkeit-Aanzeige: Besteht aus 8 Anzeigen. Wenn alle 8 leuchten, ist die Empfindlichkeit am höchsten. Wählen Sie die Empfindlichkeit, indem Sie auf + oder - drücken (im Pinpoint-Modus nicht erforderlich).
8 Pinpoint-Anzeige: Halten Sie die Taste PINPOINT gedrückt, bis die Pin-Point-Anzeige leuchtet. Dadurch wird der Non-Motion-Modus aktiviert und die Genauigkeit beim Auffinden eines Objekts verbessert.
9 Hintergrundbeleuchtungs-Anzeige

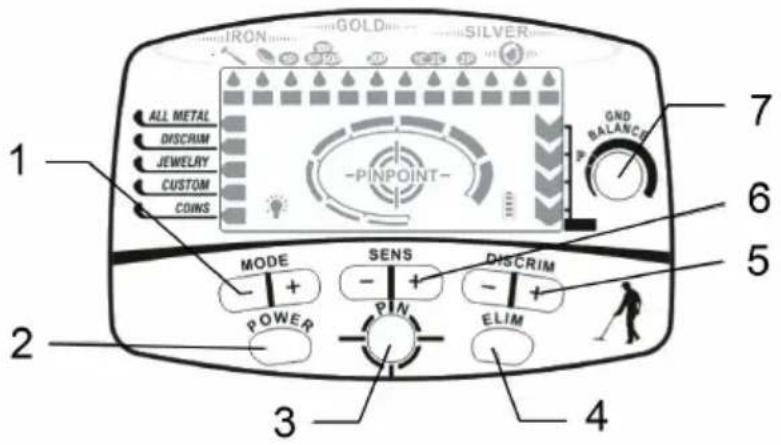

BEDIENFELD-TASTEN

1 ALL METAL DISCRIM JEWELRY CUSTOM COINS 2 MODE SENS DISCRIM POWER PIN ELIM 3 4 5 6 7 GND BALANCE

	Taste Funktion
1 MODE Drücken Sie die		Taste [+] oder [-9, um den gewünschten Modus auszuwählen:ALL METAL:Alle Metallarten werden angezeigt.DISCRIM:Durch Drücken der [+] oder [-] Taste werden bestimmte Metalle entfernt.JEWELRY:Eliminiert Eisen und reagiert schneller auf andere Metalle.CUSTOM:Um bestimmte Metallarten zu eliminieren, drücken Sie die Taste [+] oder [-], bis der Pfeil der oberen Skala unter dieser Metallart leuchtet. Drücken Sie dann die Taste ELIM, um diese Metallgruppe zu löschen und wieder einzusetzen.COINS:Ignoriert die gängigen Abfallmetalle. Münzen, die aus ähnlichen Metallen bestehen, werden aber auch ignoriert.
2 POWER Einmal drücken		um das Gerät einzuschalten.Ein weiteres Mal , drücken, um das Gerät auszuschalten
3 PINPOINT Halten Sie die		PINPOINT-Taste gedrückt, um den exakten Ort eines Ziels zu bestimmen, dass sich versteckt im Boden, hinter einer Mauer oder in einem anderen Objekt befindet. Beim Pinpointen zeigt die PINPOINT-Skala die Signalstärke an. Je näher sich der Detektor am Metallobjekt befindet, desto heller wird die Anzeigeleuchte und desto lauter wird der Signalton.
4 ELIM Diese Taste kann in		Verbindung mit der Schaltfläche DISCRIM zur Eliminierung bestimmter Metalle verwendet werden. Halten Sie die Taste ELIM drei Sekunden lang gedrückt. Eine Anzeige leuchtet auf dem Bildschirm auf und bestätigt die Aktivierung.
5 DISCRIM Entfernen Sie		Metallarten durch Drücken der Tasten DISCRIM [+] oder [-].
6 SENS Wählen Sie zwischen		8 verschiedenen Empfindlichkeitsstufen, indem Sie die Taste [+] oder [-] drücken. Leuchten alle Anzeigen, bedeutet das höchste Empfindlichkeit. Wenn Sie auf Störungen stoßen, sorgt eine Verringerung der Empfindlichkeit für eine bessere Erkennung (nicht relevant für den Pinpoint-Modus).
7 GROUND BALANCE		Wird im PINPOINT-Modus verwendet. Von Werk aus ist der Position [P] eingestellt. Bei stark mineralisierten Böden sollte die Ground Balance (Bodenabgleich) verwendet werden. Bewegen Sie die Spule des Detektors nahe am Boden und drehen Sie am Regler, bis so viele Hintergrundgeräusche wie möglich eliminiert sind.

INBETRIEBNAHME UND TEST

1 Testen Sie das Gerät mit einer Metallprobe, bevor Sie damit draußen auf die Suche gehen, z. B. mit:

• Eisennagel
  • 10/20/50 Eurocent-Münze (Kupfer)
  • 1 bzw. 2-Euro-Münze (Kupfer/Nickel)
• Silbermünze

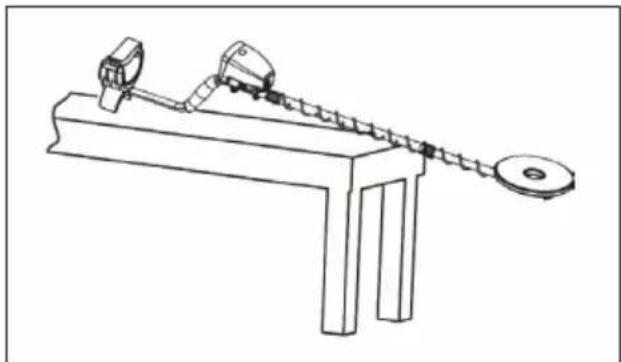

2 Legen Sie den Detektor vorsichtig auf einen Holz- oder Plastiktisch, wobei die Suchspule mindestens 30 cm über das Ende hinausragen sollte. Halten Sie die Testobjekte möglichst mittig über der Suchspule. Wichtig: Halten Sie den Detektor von anderen Stromquellen fern. Bitte entfernen Sie vor dem Test alle persönlichen metallischen Gegenstände, da sie die Erkennung stören können.

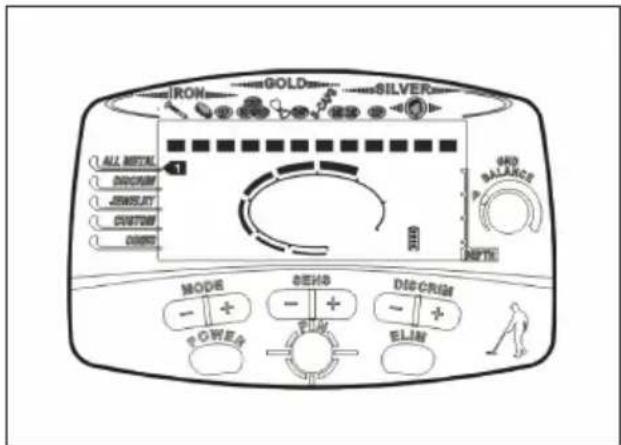

3 Nach dem Drücken der POWER-Taste piept der Detektor zweimal und der Bildschirm leuchtet auf. Sobald der Detektor bereit ist, nimmt er den Modus wieder auf, in dem er sich vor dem letzten Ausschalten befand.

IRON GOLD SILVER 1 ALL METAL 1 DISCUIT 1 JIMSLUT 1 CONTROL 1 COOKS 1 MODE 2 BEND 3 DICRUM 4 POWER 5 ELM 6 ELIM 7 BALLING 8 NETLE

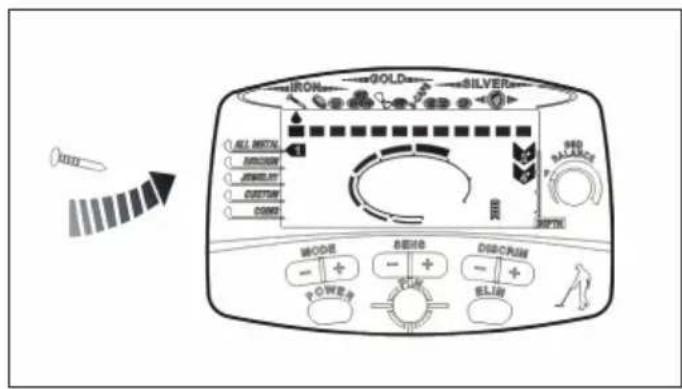

4 Test: ALL METAL-Modus

Führen Sie jede der vier Metallproben 10 cm über die Suchspule. Der Detektor macht für jede Probe einen anderen Ton.

- Der Abstand der Probe wird als 4" angezeigt.

- Der Pfeil in der oberen Skala zeigt an, um welches Metall es sich handelt.

IRON GOLD SILVER ALL BONION SHORT JISSELLIT DURATION CORNY RHO BALANCE MOSO BEEFISH DISCUPLIN POWER ELEGE

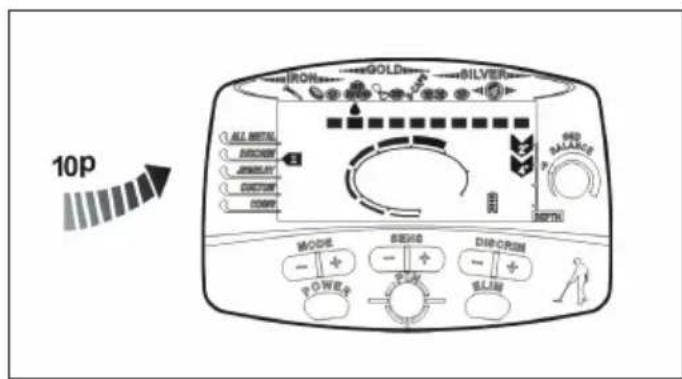

5 Test: DISCRIM-Modus

Drücken Sie die Taste MODE+, bis der Pfeil auf DISCRIM zeigt. Drücken Sie die Taste DISCRIM+, bis der Pfeil der oberen Skala unter dem Metall leuchtet, das ausgeschlossen werden soll. Drücken Sie erneut die Taste DISCRIM+ und das Segment in der unteren Skala erlischt, wodurch der Eisennagel beim Suchen ignoriert wird. Führen Sie jedes der vier Metallobjekte 10 cm über die Spule.

• Der Detektor reagiert nicht auf den Eisennagel.

- Die Reaktion des Detektors auf die anderen drei Metallobjekte ist die gleiche wie im ALL METAL-Modus.

- Durch Wiederholen der oben genannten Schritte können noch weitere unerwünschte Metalle ausgeschlossen werden.

10p GOLD SILVER ALL METAL BRINERY JIMIKLET CUCUM COSCO RED BALANCE DEPTH MODE BEING DIM/DRUM POWER FLAW

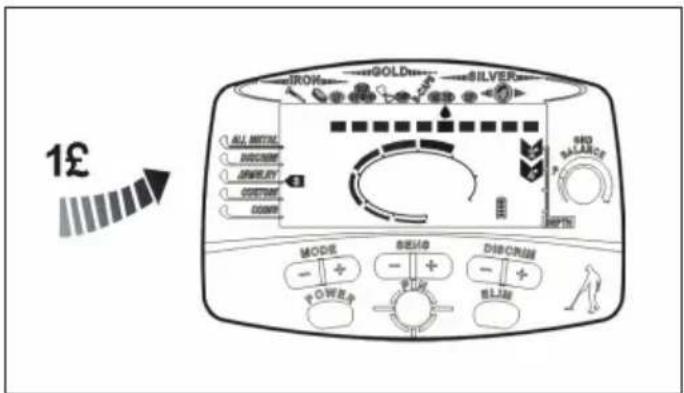

6 Test: JEWELRY-Modus

Drücken Sie die Taste MODE+, bis der Pfeil auf JEWELRY zeigt. Das erste und zweite Segment der unteren Skala gehen aus. Führen Sie jedes der vier Metallobjekte 10 cm über die Spule.

• Der Detektor reagiert nicht auf den Eisennagel.
• Die Reaktion des Detektors auf die anderen drei Metallobjekte ist die gleiche wie im ALL METAL-Modus.

1£ GOLD SILVER ILO ALL MOUNTAL DISCUIT AMOUNT CONDITION COUNTER MODE BEAG DISCRANE POWER ELET BLUE BASLANCE 100%

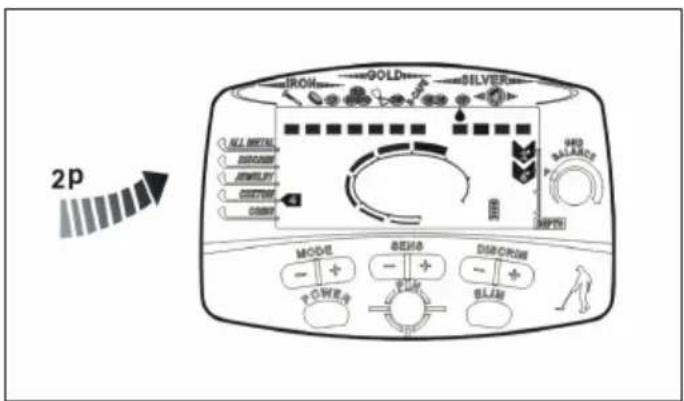

7 Test: CUSTOM-Modus

Drücken Sie die Taste MODE+, bis der Pfeil auf CUSTOM zeigt. Um z. B. die 1-Pfund-Münze zu entfernen, drücken Sie die Taste DISCRIM+ weiter, bis der Pfeil der oberen Skala auf die 1-Pfund-Münze zeigt. Drücken Sie die Taste ELIM und das Segment in der unteren Skala erlischt. Wenn Sie diesen Modus benutzen, merkt sich der Detektor die Einstellung und ruft sie beim nächsten Start wieder auf. Führen Sie jedes der vier Metallobjekte 10 cm über die Spule.

• Der Detektor reagiert nicht auf die 1-Pfund-Münze.
• Die Reaktion des Detektors auf die anderen drei Metallobjekte ist die gleiche wie im ALL METAL-Modus.
• Durch Benutzen der Taste DISCRIM+ können mehrere Metalle bei der Suche ausgeschlossen werden.

2p IRON GOLD SILVER HILL MOUNT BALANCE 100 BALANCE MODE FLOOD DISP CREAM + - + - + + POT WIRE BLAN

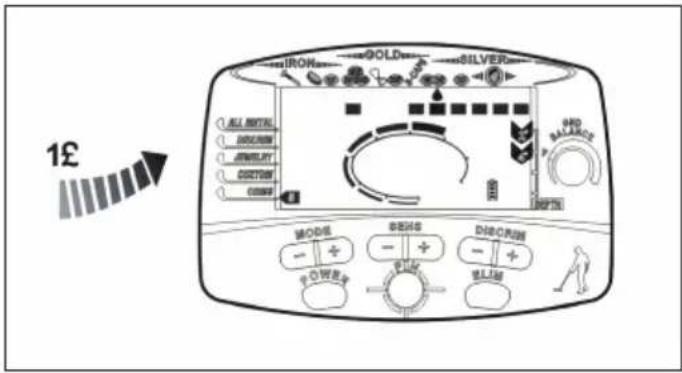

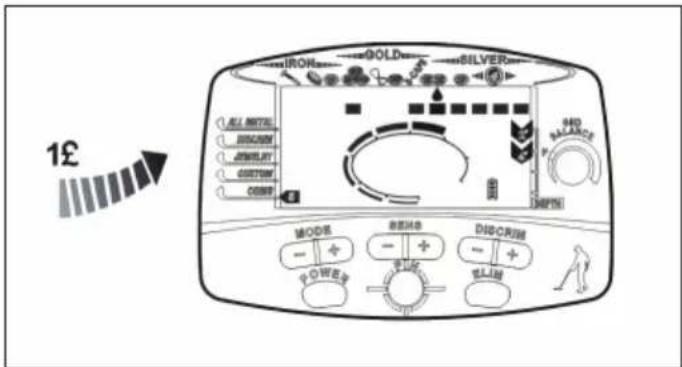

8 Test: COINS-Modus

Drücken Sie die Taste MODE+, bis der Pfeil auf COINS zeigt. Die Segmente unter Eisennägel, Kronkorken und Dosenlasche verschwinden, wodurch die drei häufigsten Abfallmetalle beim Suchen ausgeschlossen werden. Führen Sie jedes der vier Metallobjekte 10 cm über die Spule.

Hinweis: Münzen, die eines der drei Abfallmetalle enthalten, werden ebenfalls eliminiert.

• Der Detektor reagiert nicht auf den Eisennagel.
• Die Reaktion des Detektors auf die anderen drei Metallobjekte ist die gleiche wie im ALL METAL-Modus.

1£ ALL MANUAL BROCCUM JEWELERY COCONUT CABBEG SOLVER GOLD NHD BALANCE MODE + - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - - - + - 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99, 100

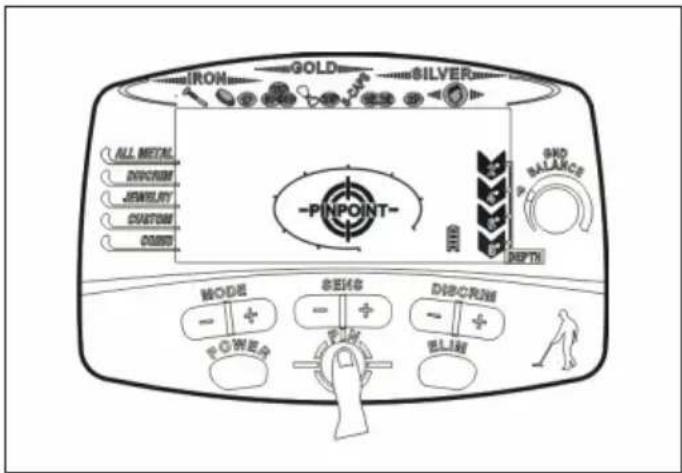

9 Test: PINPOINT-Modus

- Halten Sie die Taste PINPOINT gedrückt und die PINPOINT-Anzeige leuchtet auf. Die Anzeige für die Münztiefe zeigt [8+] an. Die Anzeigen der oberen und unteren Skala gehen alle aus. Der Detektor gibt einen tiefen, Ton ab. Wenn die Anzeigen nicht ausgehen, lassen Sie die PINPOINT-Taste los und wiederholen Sie sie den Vorgang.

IRON GOLD SILVER ALL METAL DIV/ROM JEWBURY CUSTOM COMB -PINPOINT- SIDE DEPTH SIDE BALANCE MODE SENS DIV/ROM POWER FLYW BLAW

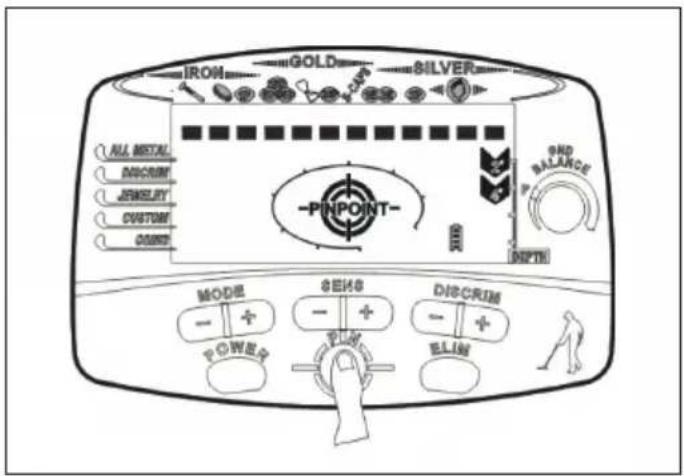

- Sobald die Anzeigen der oberen Skala erloschen sind, bringen Sie die z. B. eine 2-Pence-Münze in Richtung Suchspule. Ab einer Entfernung von 8" beginnen die Segmente zu leuchten und ein Signal ertönt. Je näher die Münze der Suchspule kommt, desto lauter wird der Ton.

IRON GOLD SILVER ALL METAL DISCRIM JEWELERY CUSTOM CORNIS -PINPOINT- MODE + - P O W R SENS + - DISCRIM + - E L I N END BALANCE DEPTH

• Halten Sie die Münze fest und lassen Sie die Taste PINPOINT los. Drücken Sie die Taste nach einigen Sekunden erneut. Der untere Skala erlischt, der Ton wird wieder normal und die Tiefen-Anzeige kehrt zur vollen Skala zurück.
• Bewegen Sie die Münze zurück zur Mitte der Spule und die Segmente kehren, der Ton wird lauter und die Tiefen-Anzeige wird schwächer.
• Wiederholen Sie den Test auch mit anderen Metallen.

BEDIENUNG IM FREIEN

Metalldetektoren sind in erster Linie für den Einsatz im Freien vorgesehen. Verwenden Sie den Detektor nicht in der Nähe von Stromquellen und Orten mit viel Metall. Die Felddetektion kann auch aufgrund von Bodenverhältnissen, Größe, Form und Oxidation von Metallen kompliziert sein. Je mehr Sie üben, desto erfahrener werden Sie und erzielen dadurch bessere und genauere Ergebnisse.

(1) Gerät einschalten

Nach dem Drücken der POWER-Taste piept der Detektor zweimal und alle Bildschirmsymbole leuchten einmal kurz auf. Sobald der Detektor bereit ist, nimmt er den Modus auf, in dem er sich vor dem letzten Ausschalten befand.

(2) Betriebsart einstellen

Starten Sie mit dem Modus ALL METAL. Wenn ein bestimmtes Metall gewünscht wird, stellen Sie den Detektor auf einen der zuvor beschriebenen Modi ein. Da die Bodenbedingungen unterschiedlich sind, ist es manchmal eine gute Idee, Proben von bestimmten Metallen mitzunehmen, sie zu vergraben und dann die Einstellungen des Detektors anzupassen, um möglichst genaue Ergebnisse zu erhalten. Die Verwendung des PINPOINT-Modus kann auch helfen, die Genauigkeit zu erhöhen und die Kontamination des Bodens anzuzeigen.

(3) Empfindlichkeit einstellen

Je geringer die Sensitivität, desto genauer sind die Ergebnisse; in Böden, die viele Mineralien enthalten, führt dies jedoch auch zu unerwünschten Ergebnissen. Stellen Sie die Empfindlichkeit so ein, dass Sie die besten Ergebnisse für diese Art von Boden erhalten. Wenn Sie in der Nähe eines anderen Suchers arbeiten, halten Sie sich mindestens 10 Meter voneinander entfernt auf, um die Ergebnisse des anderen nicht zu stören.

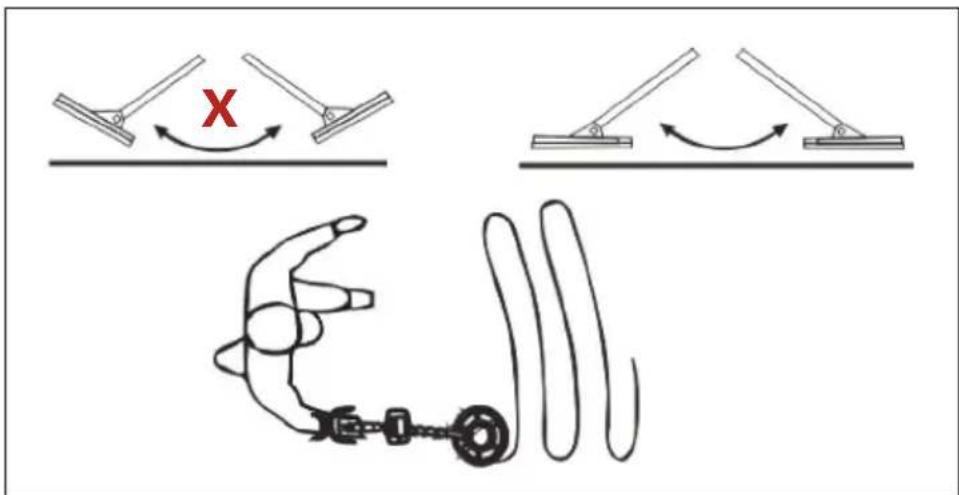

(4) Das richtige Bewegungsmuster

Versuchen Sie ein gleichmäßiges Schwungtempo einzuhalten. Ruckartige Bewegungen können dazu führen, dass der Detektor den Untergrund nicht schnell genug sondieren kann. Halten Sie die Suchspule parallel zum Boden, nicht schräg angewinkelt. Bewegen Sie sich in einer konstanten, langsamen Bewegung.

(5) Metallerkennung durch Tonhöhe

Bei der Erkennung ist der Ton manchmal weitaus hilfreicher als der Blick auf den Bildschirm. Es gibt vier Tonhöhen, die Ihnen helfen zu erkennen, welche Art von Metall entdeckt wurde:

• Niedrige Tonhöhe: Eisenmetalle wie Eisen, Deckel, etc.
  • Mittelniedrige Tonhöhe: Zuglaschen, 10-Pence Nickel-Münzen, etc.
• Mittlere Tonhöhe: Dosenlaschen, 1- und 2-Pfund Münzen
  • Hohe Tonhöhe: Kupfer, Aluminium, Silber, etc.

(6) Pinpointen

Wenn Sie im Bewegungsmodus sind ist es zwar möglich, etwas Metallisches zu lokalisieren, allerdings lässt sich die genaue Position nur schwer finden. Nachdem sich etwas auf dem Detektor registriert hat, wechseln Sie in den PINPOINT-Modus, um den genauen Standort zu ermitteln.

- Halten Sie die Taste PINPOINT gedrückt und die PINPOINT-Anzeige leuchtet auf. Die Anzeige für die Münztiefe zeigt [8+] an. Die Anzeigen der oberen und unteren Skala gehen alle aus. Der Detektor gibt einen tiefen, Ton ab. Wenn die Anzeigen nicht ausgehen, lassen Sie die PINPOINT-Taste los und wiederholen Sie sie den Vorgang.

- Sobald Sie sich im PINPOINT-Modus befinden, bewegen Sie die Suchspule langsam in die Nähe des Objekts, bis eine hohe Signalstärke die genaue Position anzeigt. Sobald die Position bestimmt ist, wird der Ton lauter und die Anzeige für die Zieltiefe heller.

- Halten Sie den Detektor fest in dieser Position und lassen Sie die Taste PINPOINT los. Drücken Sie die Taste nach einigen Sekunden erneut. Die Anzeige erlischt und es ertönt ein einziger niedriger Ton. Bewegen Sie die Suchspule langsam um das Ziel, bis der Ton lauter und die Tiefenanzeige wieder heller wird.

- Wiederholen Sie diesen Vorgang mehrmals, bis die genaue Position und Tiefe bekannt sind.

- Wird eine Tiefe von 2-4" angezeigt, befindet sich das Objekt nah an der Suchspulen-Mitte.

- Hinweis: Im PINPOINT-Modus wird die Tiefen-Anzeige gleichzeitig zur Signalstärke-Anzeige.

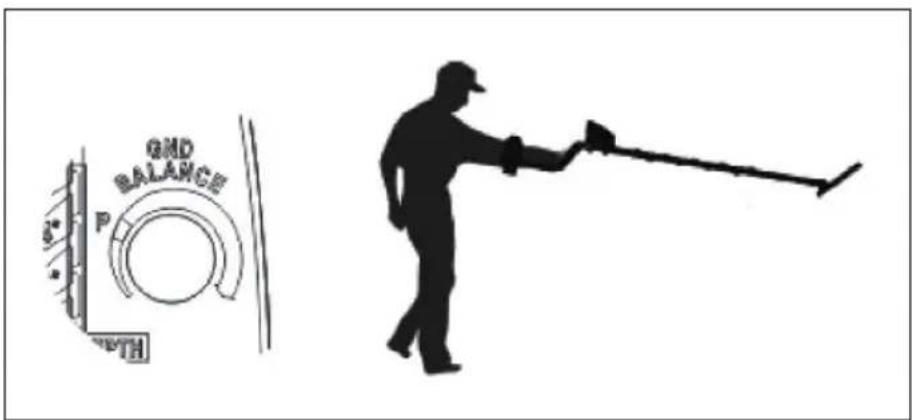

(7) Ground Balance einstellen

Bevor Sie den PINPOINT-Modus verwenden, stellen Sie den Detektor mit der Ground Balance-Taste ein. Dies trägt dazu bei, dass Mineralien in mineralreichen Böden eliminiert werden.

- Finden Sie eine metallfreie Stelle des Bodens. Stellen Sie die Ground Balance-Einstellung auf die Position [P].

- Heben Sie die Suchspule auf mehr als einen Meter über dem Boden an (siehe Bild). Drücken Sie die PINPOINT-Taste und bringen Sie die Spule auf ca. 1,5 cm über dem Boden.

• Wenn sowohl die Signalfrequenz als auch die Signalstärke keine offensichtliche Änderung aufweisen, ist die Ground Balance bereits eingestellt.
• Wenn es eine offensichtliche Veränderung bei der Annäherung an den Boden gibt, dann müssen Sie die Ground Balance anpassen.
• Heben Sie die Suchspule erneut an und drehen Sie den Ground Balance-Knopf um 15 Grad im Uhrzeigersinn.
• Drücken erneut Sie die PINPOINT-Taste und bringen Sie die Spule auf ca. 1,5 cm über dem Boden.
• Sollte sich wieder eine offensichtliche Veränderung ergeben, wiederholen Sie den Vorgang, bis die Ground Balance eingestellt ist und es beim Absenken keine große Veränderung mehr gibt.
• Stellen Sie die Ground Balance langsam ein, um die Empfindlichkeit nicht zu stark einzustellen und damit zu verringern.
• Hinweis: In stark mineralisierten oder magnetischen Böden kann es schwierig sein, die korrekte Ground Balance zu erreichen.

(8) Tiefe und Zielort

• Die fünf Betriebsarten, die mit der Taste MODE ausgewählt werden, sind alle Bewegungsmodi. Sie zeigen eine grobe Metallart, -tiefe und -lage an.
• Wenn die Position und die Art des Metalls des Objekts erkannt wurden, ertönt ein wiederholtes Signal. Sollte das nicht der Fall sein, kann es sich um ein falsches Ziel, ein Abfallmetall oder ein stark oxidiertes Objekt handeln.
• Sobald ein Metallobjekt gefunden wurde, zeigt der Pfeil der oberen Skala die Art des Metalls an. Die Ergebnisse sind bei neutralem Boden genauer als bei stark mineralisiertem Boden.

• Kleinere, dünnere Goldobjekte zeigen ein mit der 10-Pence-Münze vergleichbares Ergebnis, während größere Goldstücke zur Dosenlasche oder der 1-Pfund-Münze zeigen. Der Größte wird nur angezeigt, wenn das Objekt mindestens so groß wie eine 2-Pence-Münze ist.

• Silber wird auf der rechten Seite angezeigt und je größer das Objekt, desto weiter rechts wird es angezeigt.

• Die Tiefenanzeige für münzgroße Objekte ist sehr genau, wobei größere, unregelmäßig geformte Objekte in der Ablesung variieren können. In diesem Fall kann das wiederholte Überfahren desselben Bereichs zu besseren Messergebnissen führen. Wenn die Tiefenanzeige immer noch variiert, kann es sein, dass mehr als ein Objekt erkannt wird.
• Wie bereits erwähnt, zeigt der Detektor in unbekannten Gebieten je nach Bodenart und Zusammensetzung der gefundenen Objekte unterschiedliche Ergebnisse. Bestimmte Arten von Metallen müssen unter Umständen eliminiert werden, um gewünschte Metalle nicht zu verpassen.

(9) Die Verwendung des Non-Motion-Modus

Dies ist die reaktionsschnellste Art der Erkennung. In stark mineralisierten Böden oder an engen Stellen kann der PINPOINT-Modus die beste Wahl für die Erkennung von Objekten sein. Bewegen Sie die Suchspule im PINPOINT-Modus langsam.

FEHLERSUCHE UND FEHLERBEHEBUNG

Problem Mögliche Ursache und Lösungsansatz
Gerät geht nicht an, es ertönt kein Start-Signal oder das Display zeigt nichts an.	Versichern Sie sich, dass die Batterien korrekt eingesetzt wurden.
	Überprüfen Sie, ob der Batteriefach-Deckel richtig sitzt.
	Ersetzen Sie die Batterien.
Das Display zeigt etwas, reagiert aber nicht.	Die Selbstdiagnose hat nicht funktioniert. Schalten Sie das Gerät aus und starten Sie es dann erneut.
Der Ton ist unregelmäßig und die Zielanzeige schwankt.	Benutzen Sie das Gerät nicht in Innenräumen, hier gibt es zu viele Interferenzen.
	Halten Sie das Gerät fern von Stromleitungen, Kabeln und Elektrozäunen oder reduzieren Sie die Empfindlichkeit.
Instabiles Signal oder die Ziel-Erkennung schwankt.	Versuchen Sie in verschiedenen Winkeln zu schwenken.
	Bei tief vergrabenen Objekten versuchen Sie, die Empfindlichkeit zu erhöhen oder das Suchmuster zu ändern.
	Vielleicht wurde mehr als ein Objekt entdeckt. Stellen Sie die Empfindlichkeit neu ein oder eliminieren Sie Metallarten.
	Stark oxidierter Gegenstand oder Boden ist magnetisch. Verringern Sie die Empfindlichkeit.
Das Gerät ertönt, wenn sich die Spule im PINPOINT-Modus dem Boden nähert.	Hochmagnetischer Untergrund. Verringern Sie die Empfindlichkeit durch Drücken der PINPOINT-Taste.
	Es handelt sich um einen großen, vergrabenen Metallgegenstand.
Das Gerät ertönt, wenn sich die Spule vom Boden entfernt.	Die Bodenbalance ist zu empfindlich eingestellt. Drehen Sie den Drehknopf gegen den Uhrzeigersinn.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
