BEDIENUNGSANLEITUNG FAHE 20Li B2 PARKSIDE

Originalbetriebsanleitung

FR BE

ÉLAGUEUSE SUR PERCHE SANS FIL

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

OB IE

DE/AT/CH Originalbetriebsanleitung Seite 1

Bestimmungsgemäß Gebrauch 2
Ausstattung 2
Lieferumfang 2
Technische Daten 3

Allgemeine Sicherheitseinweise fur Elektrowerkzeuge. 4

1. Arbeitsplatz-Sicherheit 4
2. Elektrische Sicherheit 5
3. Sicherheit von Personen 5
4. Verwendung und Behandlung des Elektrowerkzeugs 5
5. Verwendung und Behandlung des Akkuwerkzeugs 6
6. Service 6

Geratespezifische Sicherheitshinweise fur Hochentaster 6
Vorsichtsmaßnahmen gegen Rückschlag 7
Weiterfuhrende Sicherheitschinweise 8
Sicherheitshinweise fur Ladegerate 9
Originalzubehor/-zusatzgerate 9

Vor der Inbetriebnahme 10

Akku-Pack laden (siehe Abb. A) 10
Akku-Pack ins Gerät einsetzen / entnehmer 10
Akkuzustand prufen 10
Schultergurt befestigen / montieren 10
Sagekette und Schwert montieren 10
Sagekette spannen und prufen 10
Kettenschmierung 11
Sagekette scharfen 11

Inbetriebnahme 11

Ein-/ausschalten 11
OI-Automatik prufen 11
Teleskopstiel verstellen 11
Schnittwinkel verstellen 12
Sagetechniken 12
SicheresArbeiten 12

Transport und Lagerung 13

Reinigung und Wartung 13

Fehlersuche Hochentaster 14

Wartungsintervalle Hochentaster 14

Ersatzteilbestellung 14

Entsorgung 15

Garantie der Kompernaß Handels GmbH 15

Service 16

Importeur

Original-Konformitätserklarung 17

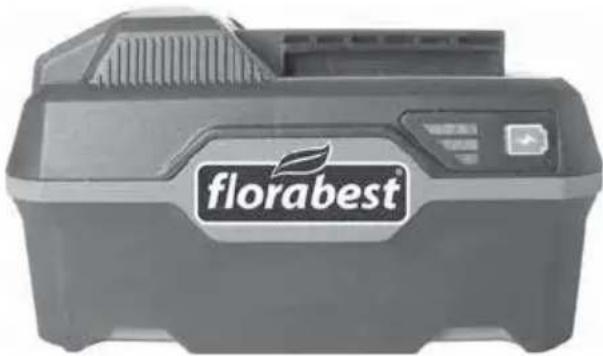

Ersatz-Akku Bestellung 18

Telefonische Bestellung 18

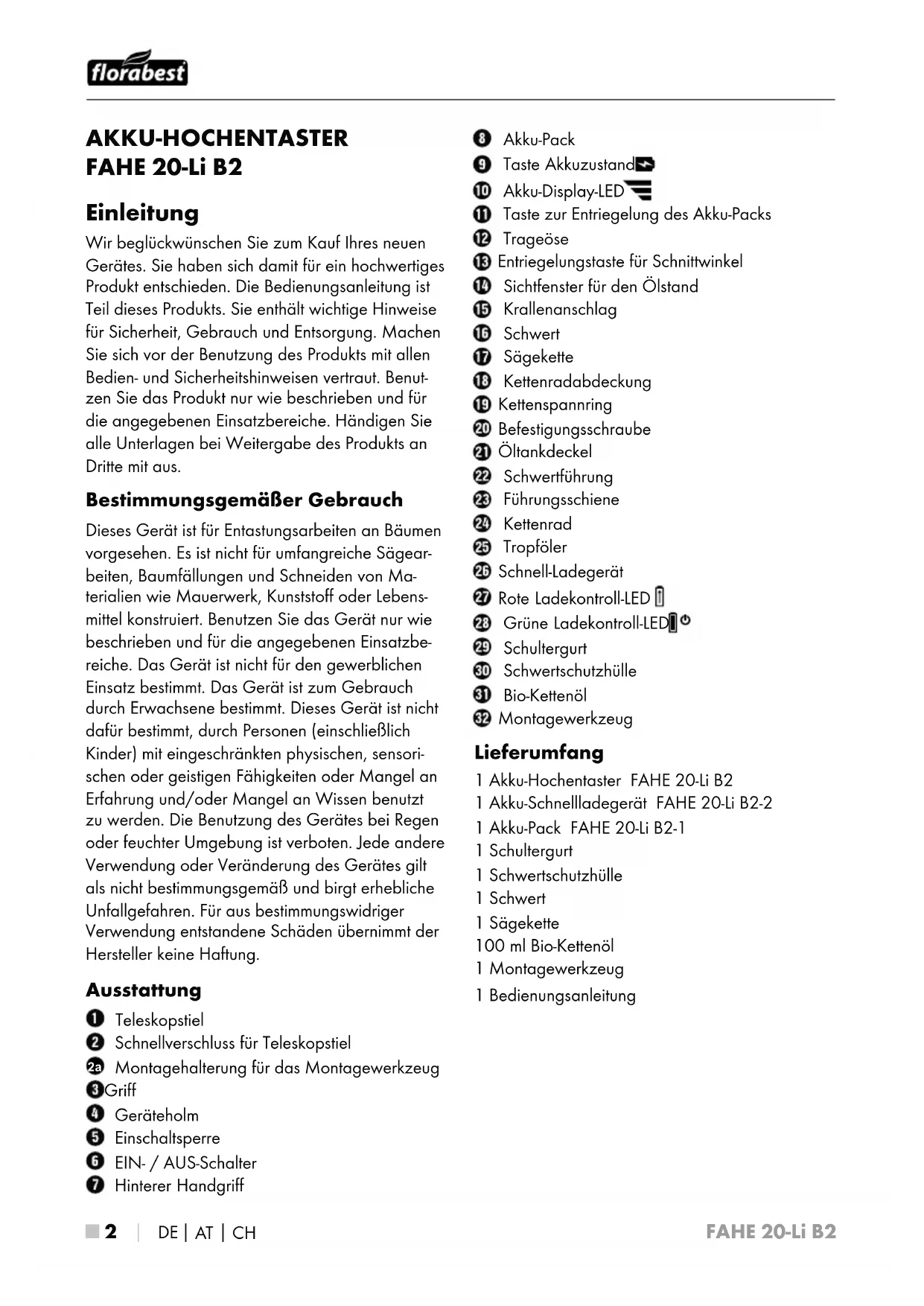

AKKU-HOCHENTASTER FAHE 20-Li B2

Einleitung

Wir geglöwnschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieser Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für Entastungsarbeiten an Bäumen vorgesehen. Es ist nicht für umfangreiche Sägerbeiten, Baumfällungen und Schneiden von Materialien wie Mauerwerk, Kunststoff oder Lebensmittel konstruiert. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Mangel an Wissen benutzt zu werden. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

Teleskopstiel
Schnellverschluss für Teleskopstiel
23 Montagehalterung für das Montagewerkzeug
3Griff
4 Gerateholm
Einschaltspere
EIN-/AUS-Schalter
Hinterer Handgriff

8 Akku-Pack
9 Taste Akkuzustand
10 Akku-Display-LED
10 Taste zur Entriebelung des Akku-Packs
12 Trageose
13 Entriegelungstaste für Schnittwinkel
Sichtfenster fur den Ölstand
15 Krallenanschlag
16 Schwert
17 Sägekette
16 Kettenradabdeckung
19 Kettenspanning
20 Befestigungsschraube
2 Oltankdeckel
Schwertführung
Führungsschiene
24 Kettenrad
Tropfoler
26 Schnell-Ladegerät
27 Rote Ladekontroll-LED
28 Grune Ladekontroll-LED
25 Schultergurt
30 Schwertschutzhülle
Bio-Kettenol
Montagewerkzeug

Lieferumfang

1 Akku-Hochentaster FAHE 20-Li B2
1 Akku-Schnelladegerat FAHE 20-Li B2-2
1 Akku-Pack FAHE 20-Li B2-1
1 Schultergurt
1 Schwertschutzhülle
1 Schwert
1 Sägekette
100 ml Bio-Kettenöl
1 Montagewerkzeug
1 Bedienungsanleitung

Technische Daten

Akku-Hochentaster: FAHE 20-Li B2

Bemessungsspannung: 20 V--- (Gleichstrom)

Max.Drehzahl: 2500 min

Kettengeschwindigkeit: max. 5 m/s

Gewicht (ohne Akku,

Schneidwerkzeug

und Tragegurt): ca. 2,6 kg

Schnittlange: ca. 200 mm

Schwert: 8" Oregon 08ONDEA318

Sägekette: Oregon 91P033XH

Gehorschutzragen!

Schwingungsgesamtwerte (für jeder Handgriff) ermittelt entsprechend EN ISO 22867:

Vibration: < 2,5m / s

Unsicherheit K = 1,5m / s^2

WARNING!

■ Vermindern Sie auch die Schwingungsrisiken z.B. das Risiko einer Weißfingererkrankung durch früige Arbeitspausen in denen Sie z.B. ihre Handflächen aneinander reiben!

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendent werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Akku: FAHE 20-Li B2-1

Typ:

Bemessungsspannung: 20 V--- (Gleichstrom)

Kapazität: 3000 mAh / 60 Wh

Zellen: 10

Akku-Schnellladegerat: FAHE 20-Li B2-2

EINGANG/Input:

Bemessungsspannung: 230 - 240 V ~, 50 Hz (Wechselstrom)

Bemessungsaufnahme: 85 W

Sicherung (inner): 3,15 A

AUSGANG/Output:

Bemessungsspannung: 21,5 V= (Gleichstrom)

Bemessungssstrom: 3,5 A

Ladedauer: ca. 60 min

Schutzklasse: II/回(Doppelisolierung)

Geräuschemissionswerte:

Messwert für Gerausch ermittelt entsprechend EN ISO 22868. Der A-bewertete Gerauschpegel des Elektrowerkzeugs am Ort des Benutzers beträgt typischerweise:

Schalldruckpegel: L_PA = 88 ~dB(A)

Unsicherheit: K_pA = 3 ~dB

Schalleistungspegel: L_WA = 106dB(A)

Unsicherheit: K_WA = 3 dB

WARNING!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es bereits eingeschaltet ist, aber ohne Belastung lauft).

Erläuterungen der Hinweissschilder auf dem Gerät:

Vor Inbetriebnahme Betriebsanleitung und Anweisungen lessen!

Schutzhandschuheragen!

Sicherheitschuheragen!

Gehorschutzragen!

Schutzhelm tragen!

Schutzbrille tragen!

Umstehende Personen von dem Gerät fernhalten!

Verboten! Benutzen Sie die Kettensäge nicht einhändig!

Benutzen Sie die Kettensäge nur mit beiden Handen!

Vorsicht vor Rückschlag!
Vermeiden Sie eine Berührung mit der Schwertspitze!

Gerat vor Regen oder Nasse schützen!

Lebensgefahr durch Stromschlag! Halten Sie sich mindestens 10m von Überlandleitungen fern.

Achtung! Herabfallende Gegenstände, insbesondere beim Schnitt über Kopf/howe.

Achten Sie auf weggeschleuderte Teile!

Achtung! Verletzungsgefahr durch laufende Messer.

Angabe des Schalleistungspe-gels LWA in dB.

Vor Wartungsarbeiten Gerät abstellen und Akku entfern!

Die Tankfüllung reicht für ca. 15 Minuten Dauerbetrieb aus.

Laufrichtung der Sägekette!

Öltankdeckel

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

HINWEIS

• Nationale Vorschriften können den Einsatz des Gerätes einschranken.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugees muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschafter. Der Einsatz eines Fehlerstromschutzschafters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie krank oder mäde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und / oder den Akku anschlieben, es aufnahmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschlieben, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHRI! Laden Sie nicht aufladbare Batterien niemals auf.

zen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Hochentaster

Tragen Sie stets einen Schutzhelm, Gehorschutz und Sicherheitshandchuhe. Tragen Sie auch Augenschutz, um keine Ölspritzer oder Sägestaub in die Augen zu entwickeln. Tragen Sie eine Staubmaske gegen Staub.
■ Verwenden Sie das Gerät niemals auf einer Leiter stehend.
Lehnen Sie sich bei der Verwendung des Gerätes nicht zuweit nach vorne. Achten Sie immer auf einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Verwenden Sie den im Lieferumfang enthaltenen Tragegurt, um das Gewicht gleichmäßig auf den Körper zu vertieren.

Tragen Sie robuste, rutschfeste Stiefel.

■ Verwenden Sie das Gerät nicht bei Regen oder Feuchtigkeit.

■ Verwenden Sie das Gerät nicht in der Nähe von Stromleitungen. Halten Sie einen Mindestabstand von 10 m zu oberirdischen Stromleitungen.

Stellen Sie sich nicht unter die Aste, die sie abschreiben, um Verletzungen durch heruntergefallene Aste zu vermeiden. Achten Sie auch auf zurückspringende Aste, um Verletzungen zu vermeiden. Arbeiten sie unter einem Winkel von ca. 60^ .

Achten Sie darauf, dass es zu einem Geräte rückschlag kommt kann.

■ Beobachten Sie nicht nur zubearbeitende Aste, sondern auch heruntergefallenes Material, um Stolpern zu vermeiden.

■ Legen Sie nach 30 Arbeitsminutes eine Pause von mindestens einer Stunde ein.

Tragen Sie stets Schutzhandschuhe.

• Decken Sie die Führungsschiene und die Kette bei Transport und Lagerung mit der Schwertschutzhülle ab.

■ Benutzen Sie das Gerät nicht in explosionsgefahrdeter Umgebung, wie in der Höhe von entzündlichen Flüssigkeiten, Gasen oder Dampfen. Die von der Maschine produzierten Funken können diese Dampfe oder Gase entzünden.

Die verwendete Steckdose muss für den Stecker geeignet sein. Nehmen Sie niemals Änderungen am Stecker vor, um einen elektrischen Schlag zu vermeiden.

Netzstecker nicht durch Ziehen an der Leitung aus der Steckdoseziehen, sondern am Netzstecker anfassen. Verwenden Sie das Netzkabel nicht, um das Gerät zuziehen oder zu transportieren. Halten Sie das Netzkabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern.

Entfernen Sie den Akkupack nach Beendigung der Arbeit oder bei Reinigungs- und Wartungsarbeiten am Gerät.

■ Vermeiden Sie unbeabsichtigtes Starten des Gerätes.

Geräte mit defektem Schalter müssen unmittelbar repariert werden, um Schäden und Verletzungen zu vermeiden.

Lagern Sie das Gerät außerhalb der Reichweite von Kindern. Nur mit der Bedienungsanleitung und dem Gerät vertraute Personen dürfen these bedieren.

■ Warten Sie Elektrowerkzeuge sorgfällig. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

Lassen Sie das Gerät von dazu qualifiziertem Personal warten. Verwenden Sie nur vom Hersteller empfohlene Original-Ersatzteile.

Vorsichtsmaßnahmen gegen Rückschlag

ACHTUNG RÜCKSCHLAG!

Achten Sie beim Arbeiten auf Rückschlag des Gerätes. Es besteht Verletzungsgefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Sägetechnik.

Eine Berührung mit der Schienenspitze kann in manchen Fälle zu einer unerwarteten nach hintengerichteten Reaction führen, bei der die Führungs-schiene 23 nach oben und in Richtung der Bedienperson geschlagen wird (siehe Abb. A).

Abb. A

Ruckschlag kann auftreten, wenn die Spitze der Führungsschiene 2 Binen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette 1 im Schnitt festklemmt (siehe Abb. B).

Abb. B

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene 20ann die Schiene heftig in Bedienerrichtung zurückstoBen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Ergreifen Sie als Benutzer einer Kettensäge verschiedene Maßnahmen, um unfall- und verletzungsfrei zu arbeiten. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden:

Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschlieben. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

■ Vermeiden Sie eine abnormale Körperhaltung. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen erhöglich.

■ Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten konnen zum ReiBend der Sägekette und/oder zu Rückschlag führen.

Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.

Sagen Sie nicht mit der Schwertspitze. Es besteht Ruckschlagsgefahr.

Sorgen Sie damit, dass keine Gegenstände am Boden liegen, über die Sie stolpern können.

Weiterfuhrende Sicherheitshinweise

VORSICHT! VERLETZUNGSGEFAHR!

Fassen Sie niemals das Gerät im laufenden Betrieb oberhalb des Griffes an, um Verletzungen zu vermeiden!

Während des Betriebs dürfen sich im Umkreis von 15 Metern keine anderen Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.

Halten Sie das Gerät, die Schneidgarnitur und die Schwertschutzhülle in einemGNU Gebrauchszustand, um Verletzungen vorzubeugen.

■ Kinder sollen beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät spielen.

■ Benutzen Sie das Gerät erst, wenn Sie sich mit thisem vertraut fühlen.

Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne Zustimmung des Herstellers geänderten Gerät. Benutzen Sie das Gerät nie mit defekter Schutzausrücktung. Benutzen Sie das Gerät nicht bei defektem Ein-/Ausschalter. Prufen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere das Schwert und die Sägekette. Prufen Sie nach Fallenlassen das Gerät auf signifikante Schäden oder Defekte.

Starten Sie das Gerät nie, bevor Schwert, Sägekette und Kettenradabdeckung korrekt montiert sind.

Vergewissern Sie sich, dass das Gerät beim Starten und während der Arbeit nicht mit dem Erdboden, Steinen, Draht oder anderen Fremdkörpern in Berührung kommt. Schalten Sie das Gerät aus, bevor Sie es absetzen.

Das Gerät ist für einen zweihändigen Betrieb ausgelegt. Arbeiten Sie niemals einhändig.

■ Halten Sie das Gerät nur an den isolierten Grifflächen, da die Sagekette in Berührung mit

verborgen Stromleitungenkommen kann.Der Kontakt der Sagekette mit einer spannungsfuhrenden Leitung kann metallene Gerateteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Achten Sie beim Standortwechsel darauf, dass das Gerät ausgeschaltet ist und der Finger nicht den Ein-/Ausschalter berührt. Tragen Sie das Gerät mit nach hinten gerichteter Sägekette und Schwert. Bringen Sie für den Transport die Schwertschutzhülle an.

Setzen Sie bei jedem Schnitt den Krallenan-schlag 15 fest an und beginnen Sie erst dann mit dem Sagen.

Seien Sie beim Sagen kleiner Buseshe und Aste außerst vorsichtig. Das)dunne Astwerk kann sich in der Sage verfangen und in ihre Richtung schlagen oder Sie aus dem Gleichgewicht bringen.

Schneiden Sie kein am Boden liegenden Holz bzw. versuchen Sie nicht aus dem Boden ragende Wurzeln zu sagen. Vermeiden Sie auf jeder Fall, dass die Sägekette in das Erdreich eintaucht, da die Sägekette andernfalls sofort abstumpf.

Achten Sie beim Sagen eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plottlich nachlässt. Es besteht Verletzungsgefahr.

Versuchen Sie nicht im Falle eines Verkantens oder Einklemmens der Schneidgarnitur im Astwerk das Gerät durch Gewaltanwendung zu befrei. Schalten Sie das Gerät(sofort aus und erst nach Entfernen der Blockade wieder ein. Es besteht Verletzungsgefahr!

Sicherheitshinweise für Ladegeräte

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Ladegerät ist nur für den Betrieb im Innebereich geeignet.

Wenn die Netzanschlussleitung these Gerates beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

RESTRISIKEN!

Auch wenn Sie diese Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung dieseres Elektrowerkzeugs auftreten: a) Schnittverletzungen b) Gehorschaden, falls kein geeigneter Gehorschutz getragen wird. c) Gesundheitsschaden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

WARNING!

Betreiben Sie das Gerät nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedi-nungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Vor der Inbetriebnahme Akku-Pack laden (siehe Abb. A)

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Schnell-Ladegerät 25nehmen bzw. einsetzen.

Laden Sie den Akku-Pac3 nie, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt.
Stecken Sie den Akku-Pac in das Schnell-Ladegerat 26.
Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED 27 leuchtet rot.
Die grüne Kontroll-LED signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack insatzbereit ist.

ACHTUNG!

Sollte die rote Kontroll-LED blinken, dann ist der Akku-Pack berhitzt und kann nicht aufgeladen werden.
Sollte die rote und grune Kontroll-LED27 128 Gemeinsam blinken, dann ist der Akku-Pack 8 defekt.
Schieben Sie den Akku-Pac8 in das Gerat ein.

Akku-Pack ins Gerät einsetzen / entnahme

Akku-Pack einsetzen:

Lassen Sie den Akku-Pac in den hinteren Handgriff einrasten.

Akku-Pack entnehmen:

Drücken Sie die Taste zur Entriegelung und entnahmen Sie den Akku-Pack 8.

Akkuzustand prüfen

Drücken Sie zum Prüfen des Akkuzustands die Taste Akkuzustand. Der Zustand bzw. die Restleistung wird in der Akku-Display-LED wie folgt angezeigt:

ROT/ORANGE/GRUN maximale Ladung/ Leistung ROT/ORANGE mittlere Ladung/Leistung ROT = schwache Ladung-Akku aufladen

Schultergurt befestigen / montieren

Haken Sie den Schultergut in die Trageose 12 ein.
Passen Sie den Schultergut an ihre große an, so dass sich die Trageose n eingehängten Zustand auf Höhe der Hüfte befindet.
Zusätzlich konnen Sie die Trageost am Geräteholm 4 nach Lösener Schraube in der Höhe verstellen.

Sägekette und Schwert montieren

WARNING!

Schutzhandschuhe anziehen! Verletzungsgefahr durch die scharfen Schneidezöhne!
Die Kettenradabdeckung, zusammen mit dem Kettenspannring und der Befestigungsschraube 28 im Auslieferungszustand nicht am Gerät vormontiert.
Das Wenden des Schwerte ist vom Hersteller nicht vorgesehen.
Die Kettenlaufrichtungsangabe auf dem Schwert 1t bei jeder Montage einzuhalten.

Legen Sie die Sägekette in die Schwertnut ein.
Achten Sie auf die Laufrichtigung der Sägekette 17.
Setzen Sie das Schwert mit der Aufschrift nach oben auf und führen Sie die Sägekette 17 um das Kettenrad 24 Dabei liegt die Führungsschiene 3ber der Schwertführung 22
Setzen Sie die Kettenradabdeckung auf.
Ziehen Sie die Befestigungsschraub 10 leicht an.
Spannen Sie jetzt die Sägekette (siehe Kapitel Sägekette spannen und prufen).
AnschlieBend die Befestigungsschraube fest anziehen.

Sägekette spannen und prüfen

WARNING!

Schutzhandschuhe anziehen! Verletzungsgefahr durch die scharfen Schneidezöhne!
Losen Sie die Befestigungsschraub.
Drehen Sie den Kettenspannring im Uhrzeigersinn, um die Spannung zu erhöhen.

Die Sägekette muss an der Schwertunterseite anliegen.

Prufen Sie, ob sich die Sagekette von Hand über das Schwert diehen lasst.

AnschlieBend die Befestigungsschraube20 fest anziehen.

HINWEIS

Eine neue Sagekette I langt sich und muss after nachgespannt werden.

Kettenschmierung

Entfernen Sie den Oltankdecke.
Befüllen Sie den Öltank mit ca. 65ml Bio-Kettenicht

WARNUNG!

Niemals ohne Kettenschmierung arbeiten! Bei trocken laufender Sägekette wird die Schneidgarnitur in kurzer Zeit irreparabel zerstört. Vor der Arbeit immer Kettenschmierung und Ölstand Tank überprüfen.

HINWEIS

• Verwenden Sie nur Sägekettenöl. Vorzugsweise biologisch abbaubar. Verwenden Sie kein Altöl, Motoröl usw.
  Kontrollieren Sie während der Arbeit, ob die automatische Kettenschmierung Funktioniert. Überprüfen Sie vor und während der Arbeit die Funktion der Kettenschmierung.

Sägekette schärfen

HINWEIS

In einem Scharfset, z. B. von Oregon, finden sie detaillierte Informationen zum Scharfvorgang.
Alternative benutzen Sie ein elektrisches Kettenschärfgerät und folgen Sie den Anweisungen des Herstellers.
Im Zweifel über die Durchführung der Arbeit ist ein Austausch der Sagekette vorzunehmen.

Inbetriebnahme

HINWEIS

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z. B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z. B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

Ein-/ausschalten

Einschalten:

Drucken Sie die Einschaltsperr5, halten sie.
these gedruckt und drucken Sie den Ein-/Ausschalter 6
Nach dem Startvorgang, kann die Einschalt sperre 5vieder losgelassen werden.

Ausschalten:

Lassen Sie den EIN-/ AUS-Schalte 6 los.

Öl-Automatik prüfen

Prufen Sie vor Arbeitsbeginn den Ölstand und die Öl-Automatik.

Schalten Sie das Gerät ein und halten Sie es über einen hellen Grund. Das Gerät darf den Boden nicht berühren.
Wenn sich eine Ölspur zeigt, arbeitet das Gerä einwandfrei.
Wenn sich keine Ölspur zeigt, reinigen Sie den Tropfoler oder halten Sie das Gerät von unserem Kundendienst reparieren.
Zum Reinigen wischen Sie Rückstände aus dem Tropf-oler 2 mit Hilfe eines Pinsels oder Lappens aus.

Teleskopstiel verstellen

Der Teleskopstiel 1ann stufenlos uber den Schnellverschluss 2erstellt werden.

Losen Sie den Schnellverschluss und verändern Sie die Stiellänge durch Schiebern und Ziehen.
SchlieBen Sie den Schnellverschlusswieder und fixieren Sie damit die gewünschte Arbeitslange des Teleskopstieles 1
Sollte sich die Schraube des Schnellverschlusses gelost haben,ziehen Sie diese wieder mit einem Innensechkantschluss fest.

Schnittwinkel verstellen

HINWEIS

Der Schnittwinkel lasst sich in 3 Stufen verstellen.
Entfernen Sie den Akku-Pac8 aus dem Gerät.
Drucken Sie die Entriegelungstast.
Neigen Sie die Motoreinheit in die gewünschte Position.
Lassen Sie die Entriegelungstasta3 los und die Motoreinheit rastet ein.
Setzen Sie den Akku-Pac3 wieder in das Gerat ein.

Sagetechniken

WARNING!

Achten Sie grundsatzlich auf das herabfallende Schnittgut.
Beachten Sie grundsatzlich die Gefahr von zurückschlagenden Åsten.

HINWEIS

▶ Legen Sie den Krallenanschlag am Ast an. Dadurch arbeiten Sie sicherer und ruhiger.
Beginnen Sie erst dann mit dem Sagen.

Absagen eines kleinen Astes

Sagen Sie bei einzelnen Asten (0-8 cm) von oben nach unter (siehe Abbildung).

Absagen groBerer Aste

Setzen Sie bei groBeren Asten (0 8-20 cm) zuerst einen Entlastungsschnitt A (siehe Abbildung).
Der Entlastungsschnitt verhindert auch ein Abschl den Rinde am Hauptstamm.
Sagen Sie nun von obeB nach unter A durch.

Absagen in Teilstücken

Lange bzw. dicke Åste sollen den Sie kürzen, bevor Sie den finalen Trennschnitt vornehmen (siehe Abbildung).

Sicheres Arbeiten

Halten Sie das Gerät, die Schneidgarnitur und die Schwertschutzhülle einemGNU Gebrauchs-zustand, um Verletzungen vorzubeugen.
■ Prufen Sie nach Fallenlassen das Gerät auf signifikante Schäden oder Defekte.
■Beachten Sie den vorgeschriebenen Arbeitswinkel 60^± 10^ ,um ein sicheres Arbeiten zu gewährleisten (siehe Abbildung).

■ Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz.

Lassen Sie sich nicht zu einem unüberlegten Schnitt verleiten. Das konnte Sie selbst und andere gefährden.

■ Kinder sollen den beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät speien.

Wechseln Sie regelmäßige ihre Arbeitsposition. Eine langere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Höhe führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlangern. Achten Sie daraufuf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringn.

Transport und Lagerung

■ Benutzen Sie beim Transport die Schwertschutzhülle 30

Achten Sie darauf, das Gerät beim Tragen nicht einzuschalten (siehe Abbildung).

■ Reinigen Sie das Gerät vor der Aufbewährung.

Bewahren Sie das Gerät an einem frostfrei, trockenen Ort außerhalb der Reichweite von Kindern auf.

Lagern Sie das Gerät liegend oder gegen Umfallen gesichert.

Entleeren Sie den Öltank. Bio-Ketten cann verharzen.

Zur besseren Aufbewährung des Montagewerk-zeuges 32 konnen Sie these in die Montagehalterung 2a einsetzen.

Reinigung und Wartung

WARNING! VERLETZUNGSG Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnahme Sie den Akku.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

Es durren keine Flüssigkeiten in das Innere der Geräte gelangen.

■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

Soll ein Lithium-lonen-Akku langere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80% . Das optimale Lagerungsklima ist kuhl und trocken.

Der Hochentaster muss in regelmäßigen Abständen von Sagespänen gesäubert werden.

Eine neue Sägekette langt sich und muss offen nachgespannt werden.

Fehlersuche Hochentaster

Problem Mögliche	Ursache Fehlerbehebung
Sägekette 17 lauft schwer, springt ab oder hat sich verlangert	Kettenspannung ungenügend Kettenspannung überprüfen
Kein Arbeitsfort-schritt	Sägekette 17 trocken bzw. überhitzt oder hangt durch	Öl nachfüllen bzw. Sägekette 17ach-schleifen, austauschen oder spannen

Wartungsintervalle Hochentaster

Die hier aufgeführten Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen, wie z. B. starke Staubentwicklung und längeren tätiglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen.

Geräteil Aktion Vor		Arbeitsbeginn	Wöchentlich	Bei Störung	Bei Beschändigung	Bei Bedarf
Kettenschmierung pri fen		X
Sägekette 17	prüfen und auf Schärfzustand achten	X
	Kettenspannung kontrollieren	X
	scharfen X
Führungsschiene 23	prüfen (Abnutzung, Beschädigung)	X
	reinigen XX
	entgraten X
	ersetzen XX
Kettenrad 24	prüfen		X
	ersetzen					X

Ersatzteilbestellung

Ersatzteile können Sie direkt über das Service-Center bestellen. Geben Sie bei der Bestellung unbedingt den Maschinenotyp und die Artikelnummer an.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Akku, Schalter) können Sie über unsere Callcenter bestellen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

in Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß Europäischer Richtlinie 2012/19/EU mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

n Sie Akkus nicht in den Hausmull!

Defekte oder verbrauchte Akkus mussen gemäß Richtlinie 2006/66/EC recyclelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Packs informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterien und trennen Sie diese gegebenenfalls gesondert.Die Verpackungsmaterien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7:Kunststoffe, 20-22: Papier und Pappe, 80-98:Verbundstoffe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantie Kaufdatum. Im Falle von Mängeln theses Produktstehen他们在 gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellt. Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf.
These Unterlage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen(sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteleile, die normaler Abnutzung ausgesetzt sind und dazu als Verschleibe teile angesehen werden konnen oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen möglich einzuhalten. Verwendungszwecks und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B.IAN 12345) als Nachweis für den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild,einer Gravur,auf dem Titelblatt ihrer Anleitung (unter links) oder als Aufkleber auf der Rück-oder Unterseite.
Sollten Funktionsehler oder sonstige Mängel auftreten, Kontaktieren Sie zunachst die nachfol-gend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, fur Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Auf www.lidl-service.com konnen Sie diese und weitere Handbuchere, Produktvideoe und Software herunterlagen.

Service

WARNING!

• Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
  Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN300034

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklärern hiermit, dass diese Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EC)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS-Richtlinie

(2011/65/EU)*

*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Outdoor-Richtlinie

(2005/88/EC)

(2000/14/EC)

Schalleistungspegel LWA:

Gemessen: 100,6 dB (A)

Garantiert: 106 dB (A)

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010

EN ISO 11680-1:2011

EN 55014-1:2006/A2:2011

EN 55014-2:2015

EN 60335-1:2012/A11:2014

EN 60335-2-29: 2004/A2:2010

EN 62233:2008

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 50581:2012

Typ/Gerätebezeichnung: Akku-Hochentaster FAHE 20-Li B2

Herstellungsjahr: 01-2018

Auftragsnummer: IAN 300034

Bochum, 08.02.2018

CE

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so konnen Sie dies entweder bequem im Internet unter www.kompernass.com oder Telefonisch abwickeln.

Der Preis des Ersatz-Akkus beträgt 25 € inkl. MwSt. und Versand. Diese Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkaufst sein.

HINWEIS

Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in thisem Fallitte die Service-Hotline.

Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten nach dem Aktionszeitaum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.

Telefonische Bestellung

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Um einechnelbe Bearbeitung Ihrer Bestellung zu gewährleisten,halten Sieitte fur alle Anfragen die Artikelnummer (z.B.IAN 300034) des Gerates bereit. Die Artikelnummer entnehmer Sieitte dem Typenschild oder dem Titelblatt dieser Anleitung.

Contents

Introduction 20

Intended use 20
Features 20
Package contents 20
Technical data 21

Kompernass Handels GmbH warranty

Dear Customer,

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 300034

Importateur

Bochum, le 08.02.2018

Semi Uguzlu

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Telefonische bestelling 75

ACCU-HOOGSNOEIER FAHE 20-Li B2

Inleiding

2. Elektrische verilgheit

3. Veiligkeit van Personen

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 300034

Importeur

Telefonische bestelling

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Garantia da Kompernass Handels GmbH

Tel.: [phone] (0,12 EUR/Min.)
E-Mail: [e-mail]

IAN300034

Importador

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

Stand der Informationen - Last Information Update - Version des informations

Stand van de informatie · Stav informaci · Estado de las informaciones

Estado das informacoes: 02/2018 | Ident.-No.: FAHE20-LiB2-022018-1
