BEDIENUNGSANLEITUNG DFA4100 Premium QLIMA

D INHALTSVERZEICHNIS

Gebrauchsanleitung

Montage des Heizgeräts

Aufbau

Auswechseln der Glühbirne

Lagerungsanweisungen

Garantiebedingungen

Umweltschutz

E ÍNDICE

1 BITTE LESEN SIE ZUERST DIE GEBRAUCHSANLEITUNG.
2 BEI FRAGEN, WENDEN SIE SICH AN IHREN HÄNDLER.

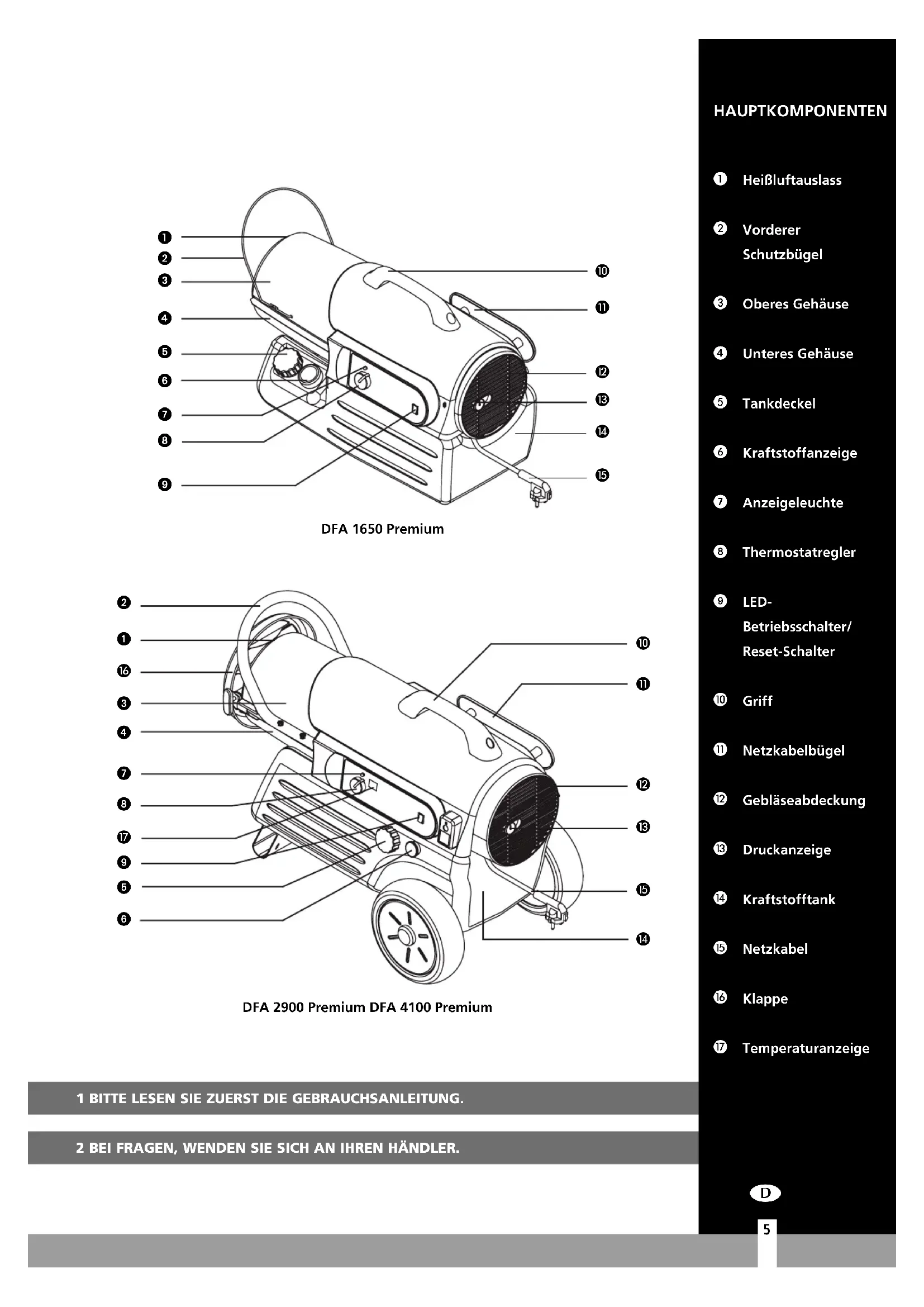

HAUPTKOMPONENTEN

① Heißluftauslass
② Vorderer Schutzbügel
③ Oberes Gehäuse
4 Unteres Gehäuse
⑤ Tankdeckel
6 Kraftstoffanzeige
⑦ Anzeigeleuchte
⑧ Thermostatregler
9 LED- Betriebsschalter/ Reset-Schalter
10 Griff
11 Netzkabelbügel
⑫ Gebläseabdeckung
13 Druckanzeige
14 Kraftstofftank
15 Netzkabel
16 Klappe
17 Temperaturanzeige

GEBRAUCHSANLEITUNG (DE)

• Bitte lesen Sie die Anleitung sorgfältig durch, bevor Sie das Gerät benutzen, und bewahren Sie sie für den zukünftigen Gebrauch auf. Installieren Sie dieses Gerät nur, wenn es lokalen/nationalen Gesetzen, Verordnungen und Standards entspricht.
• Das Heizgerät ist nur für den Gebrauch im Außenbereich vorgesehen. Dieses Produkt ist lediglich für den Gebrauch als Heizgerät in nicht als Wohnung genutzten Bereichen vorgesehen.
• Überprüfen Sie das Gerät nach dem Auspacken auf Schäden. Verwenden Sie das Gerät im Zweifelsfall nicht, sondern wenden Sie sich an den Kundendienst Ihres örtlichen Händlers. Halten Sie das Verpackungsmaterial (Plastiktüten usw.) von Kindern fern, da dies zu gefährlichen Situationen für Kinder führen kann.
• Es sind keine Modifikationen am Sicherheitssystem erlaubt.
• Dieses Heizgerät ist gemäß der Norm LVD/EMC konstruiert, sofern zutreffend.

WARNUNGEN

• Lesen Sie die Gebrauchsanleitung vor dem Gebrauch des Heizgeräts durch. Die Sicherheit dieses Heizgeräts ist nur bei ordnungsgemäßer Nutzung entsprechend diesen Anweisungen gewährleistet. Es wird daher empfohlen, diese für den zukünftigen Gebrauch aufzubewahren.
• Verwenden Sie das Gerät ausschließlich gemäß seiner Zweckbestimmung. Ein anderweitiger Einsatz kann zu Kurzschlüssen, Verbrennungen, Stromschlägen, Lampenexplosionen, Unfällen usw. führen.

• Installieren Sie dieses Heizgerät nur, wenn es lokalen Regelungen, Gesetzen und Standards entspricht.
- Achten Sie darauf, dass die vorhandene Spannung nicht die in den technischen Daten dieses Handbuchs angegebene Spannung übersteigt.
- Prüfen Sie, ob die auf dem Typenschild angegebene Spannung der Spannung des Stromnetzes entspricht, bevor Sie das Gerät anschließen.
- Das Gerät eignet sich für Netzspannungen von \~230 V.
- Achten Sie stets darauf, Blick auf das Gerät zu haben, wenn Sie es einschalten möchten. Verwenden Sie niemals Geräte, wie zum Beispiel eine Zeitschaltuhr, einen Programmierer oder ein anderes Gerät (einschließlich Internet-Apps), über die das Gerät automatisch eingeschaltet wird, da dies zu einem Brand führen kann!
- Benutzen Sie das Heizgerät gemäß den Anweisungen, die im Installationsabschnitt der Gebrauchsanweisung beschrieben sind;
- Dieses Heizgerät wurde gemäß CE-Sicherheitsstandards hergestellt. Nichtsdestotrotz ist wie bei anderen Heizgeräten Vorsicht geboten.
- BRANDGEFAHR Nutzen Sie das Heizgerät niemals an Stellen, an denen entflammbare und/oder gefährliche Gase, Produkte oder Dämpfe (z. B. Auspuffgase, Lackdämpfe, Vorhänge, Papier, Kleidung) vorhanden sein können.
- Wenn sich das Heizgerät zu nahe an brennbaren Materialien befindet, besteht Brandgefahr.
- Verwenden Sie keine Verlängerungskabel oder Mehrfachsteckdosen.
• Aus Sicherheitsgründen ist wie bei jedem

anderen Heizgerät auch darauf zu achten, wenn Kinder oder Tiere sich in der Nähe des Heizgerätes aufhalten, und dass Kinder immer auf das heiße Heizgerät achten;

- Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten, oder mit mangelnder Erfahrung und Wissen geeignet, sofern diese nicht von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Nutzung des Geräts eingewiesen werden.

- Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen Kundenservice, oder durch eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu verhindern.

- Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Um ein Überhitzen zu vermeiden, decken Sie das Gerät nicht ab.

- Das Gerät darf nicht unmittelbar unter einer Steckdose aufgestellt werden.

- Nutzen Sie dieses Heizgerät nicht in der unmittelbaren Umgebung von Badewannen, Duschen oder Schwimmbecken.

- Achten Sie darauf, dass das Netzkabel niemals in Berührung mit dem Heizgerät kommt.

- Die Schutzvorrichtung dieses Heizgerätes soll den direkten Zugang zu den Heizelementen verhindern und muss immer vorhanden sein, wenn das Heizgerät in Gebrauch ist.

- Führen Sie keine Gegenstände in die Öffnungen des Geräts ein.

• Die Schutzvorrichtung bietet keinen vollständigen Schutz für kleine Kinder und

behinderte Personen.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit körperlicher, sensorischer oder geistiger Behinderung oder mangelnder Erfahrung und Wissen bedient werden, wenn sie beaufsichtigt werden, oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen.

• Die Reinigung und die Wartung durch den Benutzer sind von Kindern nicht ohne Aufsicht durchzuführen.

- Kinder unter 3 Jahren sind fernzuhalten, sofern sie nicht durchgehend beaufsichtigt werden.

- Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nur ein-/ausschalten, sofern es in der vorgesehenen, normalen Betriebsposition aufgestellt ist und die Kinder beaufsichtigt werden, oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen.

- Kinder ab 3 Jahren und unter 8 Jahren dürfen das Gerät nicht einstecken, einstellen und reinigen oder eine Benutzerwartung durchführen.

- VORSICHT – Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit ist dort gefragt, wo Kinder und verletzbare Personen anwe- send sind.

- WARNUNG – Verwenden Sie dieses Heizgerät nicht in kleinen Räumen, wenn diese von Personen genutzt werden, die den Raum nicht eigenständig verlassen können, sofern diese nicht durchgehend beaufsichtigt werden.

• Während des Betriebs und kurz nach dem Betrieb ist das Gerät extrem heiß. NIEMALS während des oder kurz nach dem Betrieb berühren. Stellen Sie das Gerät in dieser Zeit NIEMALS um.
• Schalten Sie das Gerät aus, wenn es unbeaufsichtigt ist.
• Decken Sie das Heizgerät während des Betriebs nicht ab und versperren Sie es nicht.
• Trennen Sie das Gerät während des Aufbaus, der Reinigung, der Wartung und/oder des Transports von der Stromversorgung. Stellen Sie sicher, dass es vollständig abgekühlt ist, bevor Sie es bewegen, reinigen oder warten.

Eine unsachgemäße Nutzung dieses Heizgeräts kann zu schweren Verletzungen oder zum Tode durch Verbrennung, Feuer, Explosion, Stromschlag und/oder Kohlenmonoxidvergiftung führen.

• Eine unsachgemäße Nutzung dieses Heizgeräts kann zu schweren Verletzungen oder zum Tode durch Verbrennung, Feuer, Explosion, Stromschlag und/oder Kohlenmonoxidvergiftung führen.
• Nutzen Sie dieses Heizgerät nur in gut belüfteten Bereichen.
• Verwenden Sie hochwertigen Kraftstoff, wie zum Beispiel Qlima Premium Quality Kraftstoffe, um sicherzustellen, dass Ihr Heizgerät ohne Probleme funktioniert.
• Verwenden Sie niemals andere Kraftstoffe als Kerosin oder Diesel.
• Verwenden Sie dieses Heizgerät niemals mit Flüssigkeiten wie Benzin, Waschbenzin, Farbverdünner, Flüssigkeiten auf Alkoholbasis oder sonstigen Ölverbundstoffen.
• Verwenden Sie dieses Heizgerät niemals in der Nähe von entflammbaren Dämpfen.
• Füllen Sie das Heizgerät niemals nach,

sofern es nicht vollständig abgekühlt ist.

- Verwenden Sie lediglich Kerosin ODER Diesel als Kraftstoff, nicht gemischt. Wenn Sie von Kerosin zu Diesel oder umgekehrt wechseln möchten, leeren Sie zuerst vollständig den Kraftstofftank.

- Beachten Sie stets die Mindestabstände bei der Nutzung des Heizgeräts: Lufteinlass und -auslass: 250 cm. Seiten und Oberseite: 125 cm.

- Verwenden Sie niemals Schläuche oder andere Gegenstände, um den Luftfluss zum Lufteinlass oder vom Luftauslass abzuleiten.

- Transportieren Sie das Heizgerät niemals mit gefülltem Kraftstoffstank. Achten Sie darauf, dass dieser leer ist, bevor Sie das Gerät bewegen.

- Achten Sie immer darauf, dass das Heizgerät auf einer ebenen und stabilen Oberfläche steht.

- Achten Sie darauf, dass die Oberfläche, auf der das Heizgerät steht, stabil und schwinigungsfrei ist und sich nicht bewegt.

- Achten Sie darauf, dass es zü keinen (potentiell) gefährlichen Situationen kommt.

- Brennbare Objekte sind gemäß lokalen Vorschriften sicher zu lagern, jedoch niemals so, dass sie durch das Heizgerät erhitzt oder entzündet werden können, oder dass (potentiell) gefährliche Dämpfe entstehen.

- Achten Sie darauf, dass das Heizgerät auf einer Oberfläche steht, die durch den Gebrauch des Geräts nicht beschädigt werden kann.

- Für eine optimale Leistung dieses Heizgeräts, verwenden Sie bitte Qlima Premium Quality Kraftstoffe oder sonstiges Kerosin. Diesel kann verwendet werden,

die Leistung des Heizgeräts wird jedoch beeinträchtigt sein. Die Emissionen können höher und der Brennvorgang etwas volatiler sein (kleine Flammenspitzen sind möglicherweise am Auspuff des Heizgeräts sichtbar).

Sollten Sie die Regeln, Anweisungen und Beschreibungen nicht lesen und/oder befolgen, verfällt die Garantie und haftet der Hersteller nicht mehr für Schäden am Gerät und/oder an Ihrer Umgebung gemäß der Garantie.

MONTAGE DES HEIZGERÄTS

Der Hersteller haftet nicht für Verletzungen oder Schäden, wenn die oben genannten Punkte nicht beachtet worden sind.

Die Verwendung dieses Produkts und der dafür erforderlichen Elemente erfolgt ausschließlich auf eigenes Risiko des Endnutzers.

	DFA 1650 Premium	DFA 2900 Premium	DFA 4100 Premium
Rad	Nein Ja		Ja
Radachse	Nein	Ja	Ja
Radkappe Nein Ja			Ja
Vordergriff Nein Ja			Ja
Griff Ja	Ja		Ja
Netzkabelbügel	Ja	Ja	Ja
Klappe	Nein	Ja	Ja
Montageset Eisenwaren	Ja	Ja	Ja

Ischtle Netzkabel Screws bügel Schrauben

Wäcks Radkappen Cord Wrap Netzkabelbugel Schrauben (A) Screws (B) Unterwescheiben Kurstelkerins

Lower Knappe Vordergriff Wheel Axle Radachse

Vorderer Schutzbügel Heißauf- tauslass Schlitzöf- fnung Gekeilter Bereich Gehäuseab- deckung Schutz Schraube Grindle Boss Tats Seitenabdeckung Netzkabelbügel Nabe Schraube

Vordergriff Schraube (A) Schraube (B) Griff Schraube (B) Netzkabel- bügel Schraube Klappe Rad Unterlegscheibe Radache Korse Rail

AUFBAU

Achten Sie darauf, das Gerät nur auf einer stabilen und robusten Oberfläche zu nutzen. Lassen Sie den Untergrund im Zweifelsfall von einem Experten prüfen.

WARNUNG – Dieses Gerät muss an eine geerdete Steckdose angeschlossen werden.

Das Heizgerät ist mit einem Netzkabel und einem Netzstecker ausgestattet, weshalb die Anschlüsse nicht manipuliert werden müssen. Folgende Punkte sind bei der Aufstellung des Heizgeräts zu beachten

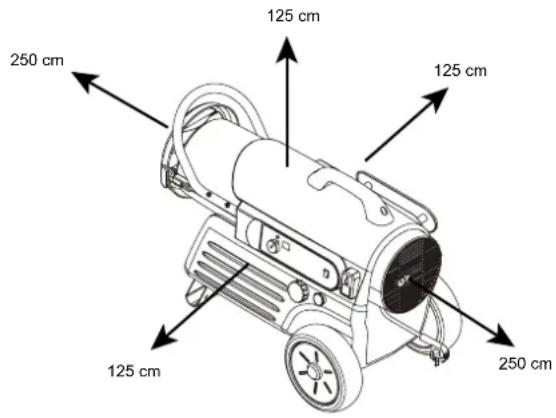

250 cm 125 cm 125 cm 125 cm 250 cm

- Ihr Heizgerät ist für den Einsatz mit hochwertigem, wasserfreiem, reinen Paraffinöl, wie Qlima Premium Quality Kraftstoffe, oder hochwertigem, wasserfreiem reinen Dieselöl (nicht Heizöl) vorgesehen. Wir empfehlen die Verwendung von Paraffin. Lediglich Kraftstoffe dieser Art gewährleisten eine saubere und ordentlichen Verbrennung.

Geringerwertiger Kraftstoff kann folgende Effekte haben:

• Höhere Wahrscheinlichkeit einer Fehlfunktion
• Unvollständige Verbrennung
  • Verringerte Lebensdauer des Heizgeräts
  • Rauch und/oder Dämpfe
• Ablagerungen auf dem Gitter, dem Gehäuse oder anderen Gegenständen
  • Erhöhte Reparaturkosten

Die Verwendung des richtigen Kraftstoffs ist daher maßgeblich für den sicheren, effizienten und angenehmen Gebrauch Ihres Heizgeräts.

Schäden und/oder Fehlfunktionen des Heizgeräts aufgrund der Verwendung von anderen Kraftstoffen als hochwertiges, wasserfreies, reines Paraffinöl oder hochwertiges, wasserfreies, reines Dieselöl (nicht Heizöl) sind nicht von der Garantie abgedeckt.

Wenden Sie sich stets an Ihren Händler vor Ort, um den richtigen Kraftstoff für Ihr Heizgerät zu erhalten.

BETANKEN

Befüllen Sie den Kraftstofftank in einem geeigneten, gut belüfteten Bereich. Bitte vermeiden Sie es, Kraftstoff zu verschütten, und treffen Sie entspre-

chende Vorkehrungen:

• Achten Sie darauf, dass das Heizgerät auf einer ebenen Oberfläche steht
• Achten Sie darauf, dass das Heizgerät ausgeschaltet und vollständig abgekühlt ist
• Nehmen Sie den Tankdeckel ab
• Vergewissern Sie sich, dass Sie den gleichen Kraftstoff hinzugeben, wie der im Tank verbleibende Kraftstoff, sofern der Tank nicht leer ist.
• Befüllen Sie den Tank bis unter den Maximalpegel, um ein Verschütten zu verhindern. Die Anzeige zeigt den Kraftstoffstand an
• Setzen Sie den Tankdeckel wieder auf

ENTZÜNDEN UND BETRIEB DES HEIZGERÄTS

INBETRIEBNAHME DES HEIZGERÄTS

Nachdem Sie Kraftstoff nachgefüllt haben, stecken Sie den Netzstecker in eine geerdete Steckdose. Drehen Sie den Thermostatregler auf die gewünschte Einstellung (5-45 °C) und schalten Sie den Hauptschalter auf ,ON'. Die Betriebsanzeige leuchtet und das Heizgerät schaltet sich ein.

Die Temperaturanzeige (nur DFA 2900 Premium und DFA 4100 Premium) zeigt Folgendes an:

• ,Lo', wenn die erfasste Temperatur unter 5 °C liegt
• Die tatsächliche Temperatur, wenn diese zwischen 5 und 45 °C liegt
• ,Hi', wenn die erfasste Temperatur über 45 °C liegt

Wenn sich das Heizgerät nicht einschaltet, ist die eingestellte Temperatur möglicherweise niedriger als die erfasste Temperatur.

ABSCHALTUNG DES HEIZGERÄTS

Schalten Sie den Hauptschalter auf ,OFF'.

WIEDERINBETRIEBNAHME DES HEIZGERÄTS

Warten Sie mindestens 20 Sekunden, nachdem Sie das Heizgerät abgeschaltet haben, um Schäden am Gerät zu vermeiden.

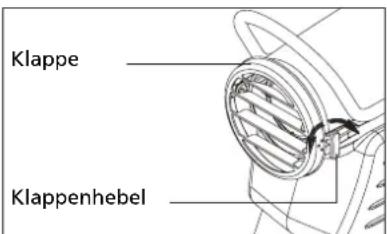

ANPASSUNG DES LUFTFLUSSRICHTUNG MIT DER KLAPPE

Die Luftflussrichtung lässt sich lediglich über die Klappe regeln. Ca. 28 Grad nach oben und 20 Grad nach unten.

Klappe Klappenhebel

FEHLERBEHEBUNG

FEHLER MÖGLICHE URSACHE LÖSUNG
Das Heizgerät zündet, die Hauptplatine schaltet das Heizgerät jedoch nach kurzer Zeit wieder ab (Anzeigeleuchte flackert und Temperaturanzeige zeigt „E1“ an)."	Falscher Pumpendruck	Siehe Pumpendruck-Anpassung
	Schmutziger Luftauslass,Lufteinlass oder Flusenfilter.	Siehe Luftauslass-, Lufteinlass- und Flusenfilter
	Schmutziger Kraftstofffilter	Siehe Kraftstofffilter
	Schmutz in der Düse Siehe Düse
	Schmutzige Fotozellenlinse	Reinigen Sie die Fotozellenlinse
	Die Fotozelleneinheit ist nicht richtig eingebaut(keine Flamme sichtbar)	Vergewissern Sie sich,dass die Fotozelleneinheit richtig in der Klammer sitzt
	Schlechte Stromverbindung zwischen der Fotozelle und der Leiterplatine	Überprüfen Sie die elektrischen Komponenten.Siehe Schaltdiagramm
	Defekte Fotozelle	Tauschen Sie die Fotozelle aus.
Das Heizgerät zündet nicht, der Motor läuft jedoch kurze Zeit (Anzeigeleuchte flackert und Temperaturanzeige zeigt „E1“ an).	Kein Kraftstoff im Tank	Befüllen Sie den Tank mit Kerosin
	Falscher Pumpendruck	Siehe Pumpendruck-Anpassung

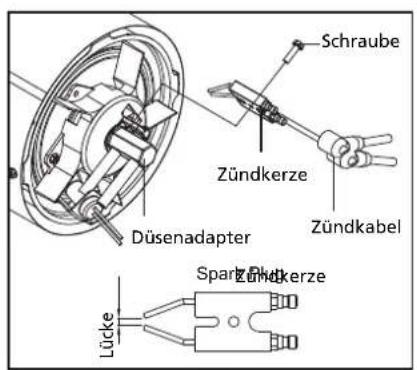

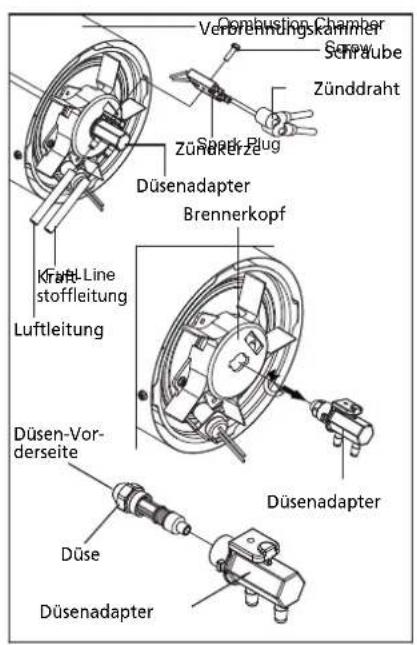

	Kohlenstoffablagerungen auf der Zündkerze und/oder schlechter Abstand	Siehe Zündkerze
	Schmutziger Kraftstofffilter	Siehe Kraftstofffilter
	Schmutz in der Düse Siehe Düse
	Wasser im Kraftstofftank	Spülen Sie den Kraftstofftank mit sauberem Kerosin aus
	Schlechte Stromverbindung zwischen Zündkerze und Leiterplatine	Überprüfen Sie die elektrischen Komponenten.Siehe Schaltdiagramm
	Zünddraht nicht mit Zündkerze verbunden	Verbinden Sie den Zünddraht mit der Zündkerze
Das Gebläse schaltet sich nicht ein,wenn das Heizgerät eingesteckt ist und der Hauptschalter auf ,ON’ steht. (Anzeigeleuchte leuchtet oder flackert)	Thermostateinstellung ist zu gering	Drehen Sie den Thermostatregler auf eine höhere Einstellung
	Schlechte Stromverbindung zwischen Motor und Leiterplatine	Überprüfen Sie die elektrischen Verbindungen.Siehe Schaltdiagramm
Die Anzeigeleuchte flackert und die Temperaturanzeige zeigt „E2“ an	Der Temperatursensor ist nicht angeschlossen	Schließen Sie den Sensor wieder an. Siehe Schaltdiagramm
	Sensorausfall	Tauschen Sie den Sensor aus. Siehe Schaltdiagramm.
Die Anzeigeleuchte flackert und die Temperaturanzeige zeigt „E3“ an	Ausfall Thermostatregler	Tauschen Sie den Regler aus. Siehe Schaltdiagramm
Das Heizgerät schaltet sich nicht ein (Anzeigeleuchte ist aus)	Temperaturschutzschalter ist überhitzt	Schalten Sie den Haupt-schalter auf ,OFF' und lassen Sie das Gerät ab-kühlen (ca. 10 Minuten)
	Kein Strom	Überprüfen Sie, ob das Netzkabel des Heizgeräts und das Verlängerungskabel eingesteckt sind. Überprüfen Sie die Strom-versorgung
	Sicherung durchgebrannt	Tauschen Sie die Sicherung auf der Leiterplatine aus
	Schlechte Stromverbindung zwischen dem Temperaturschutzschalter und der Leiterplatine	Überprüfen Sie die elektrischen Verbindungen. Siehe Schaltdiagramm

WARTUNG (NUR VON BEFUGTEN PERSONEN DURCHZUFÜHREN)

WARNUNG!: WARTEN SIE DAS HEIZGERÄT NIEMALS, SOLANGE ES EINGESTECKT ODER NOCH HEISS IST!

VERWENDEN SIE LEDIGLICH ORIGINAL-ERSATZTEILE. Die Verwendung von Dritt- oder anderen alternativen Komponenten führt zur Verwirkung der Garantie und möglicherweise zu unsicheren Betriebsbedingungen.

KRAFTSTOFFTANK

- Alle 200 Betriebsstunden oder nach Bedarf ausspülen.

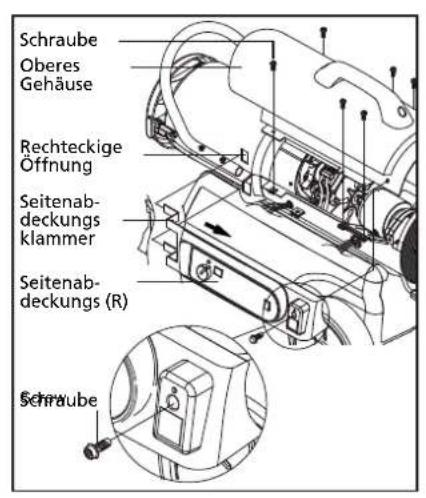

ENTFERNEN DES OBEREN GEHÄUSES

• Entfernen Sie die Schraube zur Sicherung der Seite.
- Schieben Sie das Gehäuse in Pfeilrichtung, ziehen Sie die Klemme der Seitenabdeckung aus der rechteckigen Öffnung und trennen Sie sie von der Seitenabdeckung (R).
- Seitenabdeckung (L) im Gegensatz zu Seitenabdeckung (R). Auf die gleiche Weise trennen.

(DFA 2900 Premium und DFA 4100 Premium)

- Entfernen Sie die 4 Schrauben auf jeder Seite des Heizgeräts mithilfe eines mittelgroßen Kreuzschraubendrehers. Diese Schrauben verbinden das obere, hintere und untere Gehäuse miteinander.

(DFA 1650 Premium).

- Entfernen Sie die Schrauben auf jeder Seite des Heizgeräts mithilfe eines mittelgroßen Kreuzschraubendrehers. Diese Schrauben verbinden das obere und untere Gehäuse miteinander.

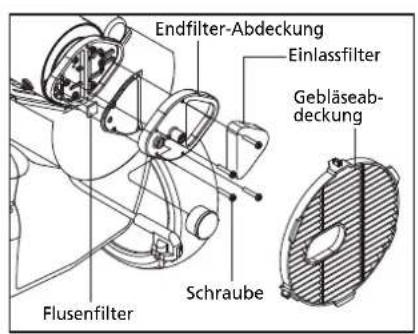

LUFTAUSLASS-, LUFTEINLASS- UND FLUSENFILTER

Mit Seife und Wasser reinigen und trocknen lassen, oder nach 500 Betriebsstunden, oder einmal jährlich austauschen.

• Nehmen Sie das obere Gehäuse ab.
• Nehmen Sie die Gebläseabdeckung ab.
• Entfernen Sie die Schrauben der Endfilterabdeckung mithilfe eines mittelgroßen Schraubendrehers.
• Nehmen Sie die Endfilterabdeckung ab.

• Tauschen Sie den Luftauslass- und den Flusenfilter aus.
- Reinigen oder tauschen Sie den Lufteinlassfilter aus.
- Setzen Sie die Gebläseabdeckung und das obere Gehäuse wieder auf.

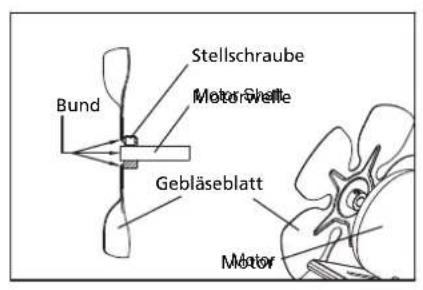

GEBLÄSEBLÄTTER

Jede Saison, oder nach Bedarf reinigen.

• Nehmen Sie das obere Gehäuse ab.
• Verwenden Sie einen 1/8"-Inbusschlüssel, um die Stellschraube zu lösen, welche das Gebläseblatt mit der Motorwelle verbindet.
• Schieben Sie das Gebläseblatt von der Motorwelle.
• Reinigen Sie das Gebläseblatt mit einem weichen Tuch, das mit Kerosin oder einem Lösungsmittel befeuchtet wurde.
• Trocknen Sie das Gebläseblatt gründlich ab.
• Setzen Sie das Gebläseblatt wieder auf die Motorwelle. Setzen Sie die Gebläseblattnabe auf das Ende der Motorwelle.
• Setzen Sie die Stellschraube in die Motorwelle. Ziehen Sie die Stellschraube fest (40-50 Zoll/Pfund; 4,5-5,6 Nm).

KRAFTSTOFFFILTER

Reinigen oder zweimal je Heizsaison, oder nach Bedarf austauschen.

• Nehmen Sie das obere Gehäuse ab.
• Nehmen Sie das Gebläseblatt ab.
• Ziehen Sie die Kraftstoffleitung aus dem Hals des Kraftstofffilters.
  • Entnehmen Sie den Kraftstofffilter.
• Reinigen Sie den Kraftstoff mit sauberem Kerosin und setzen Sie ihn wieder in den Kraftstofftank.
• Bringen Sie die Kraftstoffleitung am Hals des Kraftstofffilters an.
• Setzen Sie das Gebläseblatt und das obere Gehäuse wieder ein.

PUMPENDRUCK-ANPASSUNG

• Nehmen Sie das Heizgerät in Betrieb und warten Sie, bis der Motor die volle Geschwindigkeit erreicht.
  • Passen Sie den Pumpendruck an. (Mithilfe eines Schlitz-Schraubenziehers)
• Drehen Sie das Entlüftungsventil im Uhrzeigersinn, um den Druck zu erhöhen.
• Drehen Sie das Entlüftungsventil im Gegenuhrzeigersinn, um den Druck zu verringern.
• Stellen Sie den Pumpendruck entsprechend der nachstehenden Tabelle an.
  • Schalten Sie das Heizgerät ab.

HINWEIS: Verwenden Sie lediglich Original-Ersatzteile. Die Verwendung von alternativen oder Drittkomponenten führt zur Verwirkung der Garantie und möglicherweise zu unsicheren Betriebsbedingungen.

AUSTAUSCH DER SICHERUNG

HINWEIS: Dieses Heizgerät ist mit einer Sicherung gesichert.

Sollte das Heizgerät nicht zünden, bringen Sie das Gerät zum Laden zurück.

Bitte befolgen Sie die einfache Anweisung unten, um zuerst die Sicherung zu prüfen und auszutauschen.

Um Verletzungen zu vermeiden, ziehen Sie das Netzkabel, bevor Sie die Sicherung austauschen.

• Ziehen Sie den Stecker des Heizgeräts
- Entfernen Sie die Schraube, welche die Seitenabdeckung sichert

• Schieben Sie das Gehäuse in Pfeilrichtung, ziehen Sie die Klemme der Seitenabdeckung aus der rechteckigen Öffnung und trennen Sie sie von der Seitenabdeckung.
• Ziehen Sie die Schalterdrähte vom Hauptschalter.
• Entfernen Sie die beiden Schrauben mithilfe eines mittelgroßen Schraubenziehers. Diese Schrauben sichern die Leiterplatte an der Seitenabdeckung.
• Nehmen Sie die Sicherung aus dem Sicherungshalter und setzen Sie eine neue Sicherung (250 V, 5 A) ein.
  Um einen Brand zu verhindern, verwenden Sie keine Sicherung mit einem höheren oder niedrigeren Nennstrom.
• Stecken Sie die Schalterdrähte wieder auf den Hauptschalter.
• Setzen Sie die Leiterplatte und die Seitenabdeckung wieder ein.

Schraube Oberes Gehäuse Rechteckige Öffnung Seitenabdeckungs klammer Seitenabdeckungs (R) Schraube

Endfilter-Abdeckung Einlassfilter Gebläseab- deckung Flusenfilter Schraube

Stellschraube Motor-Swell Bund Gebläseblatt Motor

Verbreinungs-Chamber Schnäube Zünddraht Zündrahe Sank Plug Düsenadapter Brennerkopf Kraft-Line stoffleitung Luftleitung Düsen-Vor- derseite Düse Düsenadapter

Schanee Seite Gaderung (R) Anschelser Leiterplatte Hauptschalter Sohler Kälbe Fotozellenklemme Fotozellenlinse

Schraube Zündkerze Zündkabel Düsenadapter Lücke Sparen Zündkerze

FOTOZELLE INSTALLIEREN 1) FALSCH 2) RICHTIG

MODELL PUMPENDRUCK
DFA 1650 Premium 3 psi
DFA 2900 Premium 4 psi
DFA 4100 Premium 5 psi

AUFBEWAHRUNGSANWEISUNGEN

Lagern Sie das Heizgerät in der Originalverpackung an einem trockenen Ort über 10 °C. Leeren Sie jeglichen Kraftstoff aus dem Tank, bevor Sie das Heizgerät einlagern.

GARANTIEBEDINGUNGEN

Dieses Produkt umfasst eine Garantie von 24 Monaten ab dem Kaufdatum. Alle Material- und Produktionsfehler werden innerhalb dieses Zeitraums kostenfrei repariert oder ersetzt. Es gelten folgende Regeln:

1. Wir lehnen ausdrücklich jegliche weitere Haftung für Schäden ab, einschließlich Forderungen aufgrund von Begleitschäden und/oder Folgeschäden.
2. Die Reparatur oder der Ersatz von Bauteilen innerhalb des Garantiezeitraums führt nicht zu einer Verlängerung der Garantie.
3. Die Garantie ist verwirkt, wenn Modifikationen vorgenommen, keine Original-Bauteile eingebaut oder Reparaturen durch Dritte vorgenommen wurden.
4. Bauteile, die gewöhnlich verschleiben, wie Filter, Batterien, Lampen und Heizelemente, fallen nicht unter die Garantie.
5. Die Garantie gilt nur, wenn Sie den Original-Kaufbeleg mit Datum vorlegen, vorausgesetzt, dass dieser nicht abgeändert wurde.
6. Die Garantie gilt nicht für Schäden durch Fahrlässigkeit und/oder durch Maßnahmen, die nicht in dieser Gebrauchsanleitung beschrieben sind.
7. Transportkosten und die mit dem Transport des Geräts oder seiner Komponenten verbundenen Risiken gehen stets zu Lasten des Käufers.
8. Schäden durch den Einsatz von nicht geeigneten Ersatzteilen fallen nicht unter die Garantie.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, zuerst sorgfältig die Gebrauchsanleitung durchzulesen. Bringen Sie das Gerät für Reparaturen zu Ihrem Händler, sollten diese Anweisungen keine Lösung liefern.

www.qlima.com

UMWELTSCHUTZ

Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll. Nutzen Sie separate Sammelstellen.

Kontaktieren Sie Ihre örtlichen Behörden für Informationen in Bezug auf die verfügbaren Sammelsysteme.

Wenn Elektrogeräte auf Deponien oder Müllhalden entsorgt werden, können gefährliche Substanzen in das Grundwasser und in die Nahrungskette gelangen, wodurch Gefahr für Ihre Gesundheit und Ihr Wohlbefinden besteht. Wenn Sie alte Geräte durch neue ersetzen, ist der Händler gesetzlich verpflichtet, Ihr altes Gerät kostenfrei zur Entsorgung zurückzunehmen.

SPECIFICATIONS DUAL FUEL FORCED AIR HEATER

Model DFA 1650 Premium

Pin 220-230V / 50hz / 1Ph

Ignition 145 W
