BEDIENUNGSANLEITUNG ISG 32002 Güde

GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland

Originalbetriebsanleitung Inverter Stromerzeuger

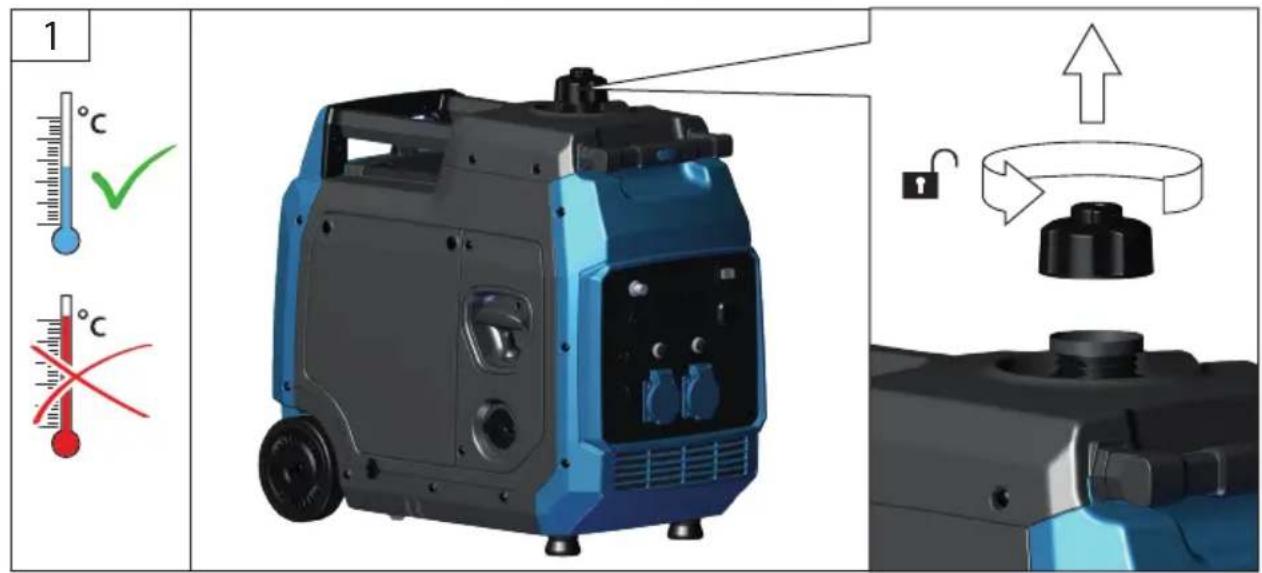

DE Vor Erstinbetriebnahme muss der Motor unbedingt mit Motorenöl befüllt werden. Überprüfen Sie vor jeder Inbetriebnahme den Ölstand und fügen Sie falls erforderlich Motorenöl hinzu.

Aus Gründen der Qualitätssicherung wird jedes Gerät einem Probelauf unterzogen und mit Motorenöl befüllt. Vor dem Transport wird das Öl wieder abgelassen, es können sich jedoch Rückstände von Motorenöl am Messstab benden. Bitte Ölstand gewissenhaft überprüfen und Motorenöl nachfüllen.

Technische Daten Inverter Stromerzeuger ISG 3200-2 Artikel-Nr. 40721 Startsystem Reversierstart Netzfrequenz 50 Hz Maximale Leistung 3,5 kW Dauerleistung 3,2 kW Leistungsfaktor 1,0 Nennspannung 230 V / 12 V Nennstrom 13,9 A / 8,3 A Ausgangsspannung 2x 230 / 1x 12V Bemessungsstrom 13,9 A / 8,3 A Motorleistung 4,5/6,1 (kW / PS) Motortyp 4-Takt-Motor Hubraum 224 cm³ Laufzeit 4 h (bei 100% Belastung) Kraftstoverbrauch 1,5 l/h Nenndrehzahl 3600 min

Tankinhalt Benzin E10/Super/+ 7,8 l Motoröl 5W30 / 10W30 0,6 l Schutzart IP 23 M Umgebungstemperatur max. 40 °C Höhe des Standorts über dem Meeresspiegel 1000 m Abmessungen L x B x H 600 x 310 x 565 mm Gewicht Netto/Brutto 31,8 / 38,4 kg Geräuschangaben Schalldruckpegel L

71 dB (A) Gemessener Schallleistungspegel L

91 dB(A) Garantierter Schallleistungspegel L

92 dB (A) Gemessen nach 2016/1628/EU; 2018/989/EU; Unsicherheit K ≤ 1,5 dB (A) Gehörschutz tragen! Benutzen Sie das Gerät erst, nachdem Sie die Betriebsanleitung aufmerksam gelesen und verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst. Das Gerät darf nur von Personen betrieben werden, die das

16. Lebensjahr vollendet haben. Eine Ausnahme stellt die

Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung/ oder mangels Wissen benutzt zu werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Stromaggregat ist ausschließlich zum Betreiben von elektrischen Geräten konzipiert, deren max. Leistung innerhalb der Leistungsangaben des Generators liegen. Ein höherer Anlaufstrom von induktiven Verbrauchern muss berücksichtigt werden. Der Generator ist für den Betrieb von herkömmlichen ohmschen und induktiven Verbrau- chern wie z.B. Lichterketten, elektrischen Handwerkzeugen (Bohrmaschinen, elektrischen Kettensägen, Kompressoren) bestimmt. DEUTSCH22 23

Beim Anschluss an stationären Anlagen wie Heizung, Hausversorgung, Klimaanlagen oder für die Stromversorgung von Wohnmobilen, ist bezüglich des Anschlusses und der Erdung unbedingt eine Elektrofachkraft sowie der Heizungshersteller zu Rate zu ziehen. Bei Nichtbeachtung derBestimmungen, aus den allgemein gültigen Vorschriftensowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verant- wortlich gemacht werden. Vom Hersteller ist die Schutzmaßnahme „Schutztrennung mit Potentialausgleich“ vorgesehen und eingebaut. Zur Ableitung statischer Auadungen ist eine Erdung des Gehäuses nötig. Bitte beachten Sie, dass unsere Geräte bestimmungsge- mäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzuset- zenden Tätigkeiten eingesetzt wird. Die Maschine darf nur in technisch einwandfreiem Zustand und unter Berücksichtigung aller Sicherheitshinweise benutzt werden. Die Last darf die auf dem Typenschild des Generators angegebene Leistung nicht überschreiten. Überlastung kann zu Schäden oder einer kürzeren Lebensdauer des Gerätes führen. Achtung: Eine Fehlnutzung dieses Generators kann diesen beschädigen oder dessen Lebensdauer verkürzen. Verwenden Sie den Generator nur für den vorgesehenen Zweck. Auf trockenen, ebenen Flächen betreiben. Betrei- ben Sie den Generator nicht in geschlossenen Räumen. Betreiben Sie den Generator nicht unterirdisch. Restrisiken Auch bei richtiger Verwendung und Einhaltung aller Sicher- heitsbestimmungen, können noch Restrisiken bestehen. Feuergefahr! Betreiben Sie das Gerät nicht in Umgebung von leicht entammbaren Materialien. Kraftsto ist leicht entammbar. Bewahren Sie Kraftsto nur in dafür zugelassenen Behältern auf. Maschine nur im Freien und nicht in der Nähe von oenen Flammen bzw. brennenden Zigaretten betanken. Tanken Sie vor dem Starten der Maschine. Während der Motor läuft oder noch heiß ist, darf nicht nachgetankt werden oder der Tankdeckel geönet werden. Schalten Sie den Generator vor dem Tanken immer aus. Lassen Sie den Generator mindestens 10 Minuten lang abkühlen, bevor Sie den Tankdeckel abnehmen. Lösen Sie den Deckel langsam, um den Druck im Tank zu entlasten, bevor Sie Kraftsto nachfüllen. Achten Sie darauf, dass kein Kraftsto verschüttet wird. Falls Kraftsto übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstodämpfe verüchtigt haben. Alle Deckel wieder fest auf Kraftstotanks und Kraftstobehältern anbringen. Kraftstotank ausschließlich im Freien entleeren. Vergiftungsgefahr! Abgase, Kraftstoe und Schmierstoe sind giftig. Das Einatmen von Abgasen kann tödlich sein! Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxydgase sammeln können. Verbrennungsgefahr! Einige Maschinenteile werden beim Betrieb sehr heiß. Heiße Teile, z.B. Motor und Schalldämpfer nicht berühren. Das Berühren heißer Maschinenteile kann zu Verbrennungen führen. Heiße Teile, z.B. Motor und Schalldämpfer nicht berühren. Gerät nach dem Betrieb erst abkühlen lassen. Gefahr durch elektrischen Strom Direkter elektrischer Kontakt kann zu Stromschlägen führen. Niemals mit feuchten Händen berühren. Gehörschädigungen Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen! Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und beruhigen Sie diesen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

3. Zahl der Verletzten

4. Art der Verletzungen

Anschluss, Installation und Betrieb Achtung: Grundsätzlich vor Benutzung prüfen, ob der Verbraucher für den Betrieb mit einem Generator geeignet ist. Technische Daten des Ver- brauchers immer mit den Daten und Sicherheits- anweisungen des Generators abstimmen. Wegen der hohen mechanischen Beanspruchung sollten nur widerstandsfähige gummiummantelte exible Lei- tungen oder gleichwertige verwendet werden. Wenden Sie sich vor der Verwendung der Erdungsklemme an einen qualizierten Elektriker, um die örtlich geltenden Vorschriften zu erfahren. Der Anschluss muss den Generatorstrom vom Netzstrom trennen und allen geltenden Gesetzen und elektrischen Vorschriften entsprechen. Ein Transferschalter, der den Generatorstrom vom Netzstrom trennt, ist über qualizierte Geräte erhältlich, die den örtlichen Gesetzen und Vorschrif- ten entsprechen. Schließen Sie den Verbraucher erst an, wenn der Generator mit voller Drehzahl läuft. Trennen Sie den Verbraucher, bevor Sie den Generator ausschalten. Allgemeine Sicherheitshinweise WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Der Mindest-Sicher- heitsabstand beträgt 5 m. Lassen Sie niemals Kinder mit dem Gerät arbeiten. Lassen Sie niemals Erwachsene ohne ordnungsgemäße Einwei- sung mit dem Gerät arbeiten. Tragen Sie persönliche Schutzausrüstung. An den Motor- und Geräteeinstellungen dürfen keine Veränderungen vorgenommen werden. Es ist strengstens untersagt, die an der Maschine bendlichen Schutzeinrichtungen zu demontieren, abzuändern, Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen. Das Gerät darf nicht benutzt werden, falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus. Kraftsto ist leicht entammbar. Motor nur im ausgeschal- teten Zustand betanken. Maschine nur im Freien und nicht in der Nähe von oenen Flammen bzw. brennenden Zigaretten tanken. Achten Sie darauf, dass kein Kraftsto verschüttet wird. Falls Kraftsto übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstodämpfe verüchtigt haben. Lagern Sie Kraftsto in speziell für diesen Zweck entwickelten und vorgesehenen Behältern. Mineralölprodukte nicht mit Haut, Augen und Kleidung in Berührung bringen. Einige Maschinenteile werden beim Betrieb sehr heiß. Hei- ße Teile, z.B. Motor und Schalldämpfer nicht berühren. Das Berühren heißer Maschinenteile kann zu Verbrennungen führen. Beachten Sie die Warnhinweise auf dem Gerät. Abgase, Kraftstoe und Schmierstoe sind giftig. Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxydgase sammeln können. Wenn der Generator in gut belüfteten Räumen betrieben werden soll, müssen die Abgase über einen Abgasschlauch direkt ins Freie geleitet werden. WARNUNG! Auch beim Betrieb eines Abgasschlauches können giftige Abgase entweichen. Wegen der Brandge- fahr, darf der Abgasschlauch niemals auf brennbare Stoe gerichtet werden. Der Motor darf nicht mit zu hoher Drehzahl betrieben werden. Der Betrieb des Motors mit übermäßiger Drezahl erhöht das Verletzungsrisiko. Teile, welche die Drehzahl beeinussen, dürfen nicht verändert oder ersetzt werden. Elektrische Sicherheit Überprüfen Sie vor Anwendung das Gerät und dessen elektrische Ausrüstung (einschließlich Leitungen und Steckerverbindungen), um sicherzustellen, dass kein Defekt vorliegt. Der Stromerzeuger darf nicht an andere Stromquellen angeschlossen werden, wie etwa an die Stromversorgung von Energieversorgungsunternehmen. In besonderen Fällen, wo eine Reserveverbindung an bestehende elektrische Systeme vorgesehen ist, darf dies nur durch einen qualizierten Elektriker durchgeführt werden, der die Unterschiede zwischen der betriebenen Ausrüstung, die das öentliche Stromnetz nutzt, und dem Betrieb des Stromerzeugungsaggregates berücksichtigt. Verbinden Sie keine anderen Energiequellen mit der Ma- schine. Schließen Sie die Maschine nicht am Hausnetz an. Elektrische Zuleitungen und angeschlossene Geräte müs- sen in einem einwandfreien Zustand sein. Schutz gegen elektrischen Schlag hängt von Sicherungen ab, die speziell auf den Stromerzeuger abgestimmt sind. Ersetzen Sie Sicherungen nur mit solchen, die die gleichen Werte und Leistungsmerkmalen besitzen. Aufgrund der hohen mechanischen Belastungen nur stra- pazierfähige Gummischlauchleitungen (nach IEC 60245-4) oder vergleichbar verwenden. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel (H07RN...). Wenn Verlängerungsleitungen oder mobile Verteilnetze verwendet werden, darf der Widerstandswert 1,5 Ω nicht DEUTSCH DE24 25

überschreiten. Bei Verwendung von Verlängerungsleitungen darf deren Gesamtlänge für 1,5 mm² 50 m, für 2,5 mm² 100 m nicht überschreiten. Vom Hersteller ist die Schutzmaßnahme „Schutztrennung mit Potentialausgleich“ vorgesehen und eingebaut. Zur Ableitung statischer Auadungen ist eine Erdung des Gehäuses nötig WARNUNG! Örtliche Vorschriften zur elektrischen Sicher- heit müssen eingehalten werden WARNUNG! Anforderungen und Vorsichtsmaßnahmen bei der Wiederversorgung einer Anlage in Abhängigkeit von den Schutzmaßnahmen dieser Anlage und den anwendbaren Richtlinien berücksichtigen. Nicht bei Regen oder feuchten Bedingungen verwenden. Berühren Sie keine freiliegenden Drähte oder Steckdosen ( Anschlüsse ). Elektrische Geräte ( einschliesslich Leitungen und Steckverbindungen) dürfen nicht defekt sein. Aufgrund hoher mechanischer Beanspruchungen sollte nur ei n mit Gummi ummanteltes exibles Kabel oder ein gleichwertiges Kabel verwendet werden. Die am Einsatzort des Generators geltenden Bestimmungen zur elektrischen Sicherheit müssene eingehalten werden. Bevor Sie die Erdungsklemme verwenden, wenden Sie sich an einen qualizierten Elektriker oder Elektroinstallateur, um die örtlichen Vorschriften zu erfahren. Der Anschluss muss die Generatorleistung von der Strom- versorgung trennen und allen geltenden Gesetzen und elektrischer Vorschriften entsprechen. Ein Wechselschalter, der die Generatorleistung von der Stromversorgung trennt, ist über qualizierte Geräte gemäß den örtlichen Gesetzen und Vorschriften erhältlich. Vor Inbetriebnahme Ein sicherer Betrieb erfordert ausreichende Benutzerkennt- nisse der Funktionen und Positionen der Bedienelemente und Anzeigen oder Zähler. Beachten Sie die Bildseiten im vorderen Teil der Anleitung. Betreiben Sie das Gerät nur im einwandfreien Zustand. Führen Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitseinrichtungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie gegebenenfalls beschädigte Teile vor dem Betreiben. Das Gerät darf nur in Arbeitsposition (ebener Untergrund) betrieben werden, da sonst Kraftsto oder Öl auslaufen kann bzw. die Schmierung nicht mehr gewährleistet ist. Motor starten Der Stromerzeuger hat eine Ölmangelsicherung. Bei zu niedrigem Ölstand ist es nicht möglich das Gerät zu starten (beim Startversuch leuchtet die Ölkontrolllampe auf). WARNUNG: Beim Starten mit dem Reservierstarter kann es durch plötzlichen Rücksschlag, verursacht durch den anlaufenden Motor, zu Verletzungen an der Hand kommen. Schutzhandschuhe tragen! Betrieb Stromerzeuger dürfen nur bis zu ihrer Nennleistung unter den Nennumgebungsbedingungen betrieben werden. Das Gerät darf keiner Feuchtigkeit oder Staub ausgesetzt werden. Zulässige Umgebungstemperatur -10° bis +40°, Höhe: 1000 m über NN, rel. Luftfeuchtigkeit: 90 % (nicht kondensierend). Falls diese Werte nicht eingehalten wer- den kann es zu Leistungsverlust kommen. Lassen Sie den Generator einige Minuten laufen, bevor Sie elektrische Geräte anschließen. Schalten Sie alle defekten Geräte aus und trennen Sie sie vom Generator. Überlasten Sie den Generator nicht, indem Sie mehr elektrische Geräte anschliessen, als das Gerät verarbeiten kann. Schalten Sie elektrische Geräte erst ein, nachdem sie an den Generator angeschlossen wurden. Schalten Sie alle angeschlossenen elektrische Geräte aus, bevor Sie den Generator stoppen. Betreiben Sie den Generator nicht in einem möglicherwei- se explosiven Umfeld. Motor abstellen

• Ziehen Sie alle angeschlossenen elektrischen Geräte heraus

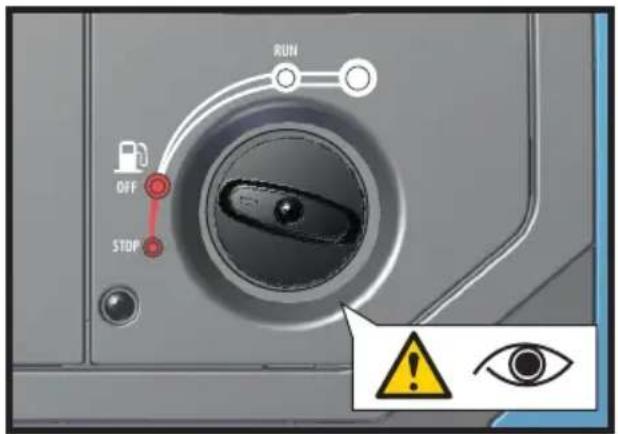

• Schalter in Stoppostition drehen

• Schliessen Sie das Ventil am Tankdeckel Überlastungsschutz Der Stromerzeuger ist mit einem Überlastschutz aus- gestattet. Dieser schaltet die jeweiligen Steckdosen bei Überlastung ab. Achtung! Sollte dieser Fall auftreten so reduzieren Sie die elektrische Leistung, welche Sie dem Stromerzeuger entnehmen oder entfernen Sie defekte angeschlossene Geräte. Stellen Sie das Gerät immer auf einen festen und ebenen Untergrund! Drehen und kippen oder Standortwechsel während des Betriebs sind verboten. Decken Sie den Generator niemals ab. Schalten Sie das Gerät unter folgenden Bedingungen sofort aus,

• bei einem unruhigen oder unrunden Lauf des Motors

• bei einer Abnahme der elektrischen Ausgangsleistung

• bei einer Überhitzung des angeschlossenen Verbrau- chers

• bei übermäßigen Vibrationen des Generators

• beim Auftreten von Rauch oder Feuer

• bei ungewöhnlichen Schwingungen oder Geräuschen

• wenn der Motor überlastet scheint oder Fehlzündungen hat Transport und Lagerung Drehen Sie vor dem Transport den Kraftstohahn auf Zu und ziehen Sie die Zündkerze ab. Während des Transports ist das Gerät gegen Verrutschen und Kippen zu sichern. Achten Sie beim Transport darauf, dass kein Kraftstooder Öl auslaufen kann. Beim Transportieren der Maschine nur die Transportvor- DEUTSCH24 25 richtungen verwenden. Lagern Sie das Gerät an einem trockenen Ort. Maschine nicht unmittelbar nach dem Abschalten in geschlossenen Räumen abstellen, sondern im Freien abkühlen lassen. Betreiben oder lagern Sie das Gerät nicht in nasser oder feuchter Umgebung oder auf gut leitenden Oberächen wie Metallbeschichtungen oder Stahlkonstruktionen. Symbole Achtung! Warnung vor heißen Oberächen! Verbrennungsgefahr! Warnung vor gefährlicher elektrischer Spannung Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. Gehörschutz tragen.! Schutzbrille tragen.! Vor Benutzung erden Halten Sie umstehende Personen vom gefährlichen Bereich fern. ( 5m ) Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Explosionsgefahr! Motor nur im ausgeschalteten Zustand betanken. Vergiftungsgefahr! Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbe- reichund niemals in geschlossenen oder schlechtbelüfteten Räumen. Rauchen und oenes Feuer verboten. Vor Nässe schützen. Die Maschine nicht dem Regen aussetzen. Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten. Langsames laden Schnelles laden Wechselstrom Gleichstrom Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling- Stellen abgegeben werden. Altöl umweltgerecht entsorgen. Achten Sie darauf, dass keine Mineralölpro- dukte ins Erdreich gelangen. CE Konformitätszeichen

TÜV / GS Konformitätszeichen Wartung Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Warten Sie, bis sich das Gerät abgekühlt hat. Führen Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitseinrichtungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Beschädigungen und festen Sitz. Maschine, insbesonders Lüftungsschlitze, stets sauber halten. Gerätekörper niemals mit Wasser abspritzen! Kunststoe nicht mit Lösemittel, entzündlichenoder gifti- gen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuchbenutzen. Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualizier- tem Fachpersonal durchführen lassen. Nur Originalzubehör und Originalersatzteile verwenden. Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen. Bei Bedarf nden Sie die Ersatzteilliste im Internet unter www.guede.com.

Entsorgung Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stel- len abgegeben werden. Benzin, Öl und ähnliche Stoe dürfen nicht in die Umwelt gelangen. Achten Sie darauf, dass keine Mineralölprodukte ins Erdreich gelangen. Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei gewerbli- cher Nutzung, 24 Monate bei privater Nutzung für Verbrau- cher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Män- gel, die auf Material- oder Herstellungsfehler zurückzufüh- ren sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsda- tum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeach- tung der Betriebsanleitungund normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen. Service Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokra- tisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Ge- rät im Reklamationsfall identizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten nden Sie auf dem Typenschild. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com Wichtige Kundeninformation Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und de- ren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert. DEUTSCH26 27

DEUTSCH Inspektions- und Wartungsplan Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualiziertem Fachpersonal durch- führen lassen. Nur Originalzubehör und Originalersatzteile verwenden. Regelmäßige Wartungsperiode Vor jeder Inbetrieb- nahme Nach den ersten 10 Betriebsstun- den Alle 3 Monate, oder nach 50 Betriebsstunden Nach 6 Monaten Motoröl (5W30 / 10W30) Kontrollieren

Benzinschlauch Auspuanlage Choke Seilzugstarter Kontrollieren

Tipp: Um eine zuverlässige Einsatzbereitschaft des Stromerzeugers zu gewährleisten, empfehlen wir grundsätzlich ein Additiv im Kraftsto zu verwenden und bei längeren Standzeiten 2-3 Testläufe im Jahr durchzuführen. Fehlerbehebung Störung Ursache Abhilfe Der Motor startet nicht Kraftstomangel Kraftsto nachfüllen Schlechter Kraftsto,Lagerung ohne vorhe- rige Entleerung des Benzintanks Kraftstotank und Vergaser entleeren. Frisches Benzin einfüllen. Zu wenig Öl im Motor Öl nachfüllen Das Gerät steht nicht eben Ölmangel wird angezeigt Gerät waagerecht stellen. Der Motor läuft unrund. Luft in Kraftstoeitung Stromerzeuger entlüften Falscher Kraftsto Vergewissern Sie sich, dass der richtige Kraftsto verwendet wurde. Der Generator erzeugt keinen Strom. Kurzschluss | Kabel defekt | Kabel lose Es liegt ein Fehler vor, den Sie nicht selbst beheben können. Kontaktieren Sie den GÜDE Service. Motor geht aus. Der Anlaufstrom des Verbrauchs ist zu groß. Verbrauch verringern Kabel zu lang Kabel kürzen28 29
