NÁVOD K OBSLUZE ISG 32002 Güde

Překlad originálního návodu k provozu Generátor střídače

Před prvním spuštěním je nutné naplnit motor motorovým olejem. Před každým spuštěním zkontrolujte hladinu oleje a v případě potřeby motorový olej doplňte.

Z důvodu zajištění kvality je každá jednotka podrobena zkušebnímu provozu a naplněna motorovým olejem. Před přepravou se olej opět vypustí, ale na měrce mohou být zbytky motoro- vého oleje. Důsledně kontrolujte hladinu oleje a doplňujte motorový olej. .

Technická data Generátor střídače ISG 3200-2 Obj. č. 40721 Startovací systém Reverzní start Síťový kmitočet 50 Hz Maximální výkon 3,5 kW Průběžný výstup 3,2 kW Výkonový faktor 1,0 Jmenovité napětí 230 V / 12 V Jmenovitý proud 13,9 A / 8,3 A Výstupní napětí 2x 230 / 1x 12V Domezovací proud 13,9 A / 8,3 A Výkon motoru 4,5/6,1 (kW / PS) Typ motoru 4-taktní motor Obsah 224 cm³ Doba běhu 4 h (pří 100% zatížení) Spotřeba pohonné směsi 1,5 l/h Jmenovité otáčky 3600 min

Obsah nádrže Benzín E10/Super/+ 7,8 l Motorový olej 5W30 / 10W30 0,6 l Stupeň ochrany IP 23 M Okolní teplota max. 40 °C Nadmořská výška stanoviště 1000 m Rozměry d x š x v 600 x 310 x 565 mm Hmotnost netto/brutto 31,8 / 38,4 kg Údaje o hlučnosti Hladina akustického tlaku L

71 dB (A) Naměřená hladina akustického výkonu L

91 dB(A) Zaručená hladina akustického výkonu L

92 dB (A) Změřeno podle 2016/1628/EU; 2018/989/EU; Kolísavost K ≤ 1,5 dB (A) Používejte chrániče sluchu ! Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám. Pokud máte o zapojení a obsluze přístroje pochybnosti, obraťte se na zákaznický servis. Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele Tento přístroj není určen pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnosti, nebo s nedostatkem znalosti či zkušeností. Je třeba dohlížet na děti, aby si nehrály spřístrojem. Oblast Využití Tento proudový agregát je koncipován výhradně k provo- zu elektrických zařízení, jejichž max. výkon leží v rozsahu výkonových údajů generátoru. Je třeba vzít v úvahu vyšší startovací proud indukčních spotřebičů. Generátor je určen pro provoz běžných ohmických a indukčních spotřebičů, jako např. světelné řetězy, elektrické ruční nářadí (vrtačky , elektrické řetězové pily, kompresory). ČEŠTINA60 61

Při připojení ke stacionárnímu zařízení jako je topení, elektrické napájení, klimatizační zařízení nebo pro napájení mobilních domů je, pokud jede o připojení a uzemnění, bezpodmínečně se poradit s odborným elektrikářem a výrobcem topení. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody. Výrobcem je poskytnuto a zabudováno ochranné opatření „Ochranné oddělení s vyrovnáváním potenciálu“. K odvádění statického náboje musí být skříň uzemněna Upozorňujeme, že naše zařízení nebyla svým určením kon- struována pro živnostenské, řemeslné nebo průmyslové použití. Pokud bude zařízení použito v živnostenských, řemeslných nebo průmyslových provozech nebo při ob- dobných činnostech, nemůžeme převzít žádnou záruku. Stroj se smí používat pouze v bezvadném technickém stavu a při zohlednění všech bezpečnostních upozornění. Zatížení nesmí překročit výkon uvedený na výrobním štítku generátoru. Přetížení může způsobit poškození nebo zkrátit životnost přístroje. Upozornění: Nesprávné používání tohoto generátoru může způsobit jeho poškození nebo zkrátit jeho životnost. Generátor používejte pouze k určenému účelu. Pracujte na suchém a rovném povrchu. Nepoužívejte generátor v uzavřených prostorách. Nepoužívejte generátor pod zemí. Zbývající rizika I při správném používání a dodržování všech bezpečnostních předpisů mohou stále ještě existovat zbytková rizika. Nebezpečí požáru! Nikdy neprovozujte přístroj vokolí lehce vznětlivých materiálů. Palivo je vysoce hořlavé. Palivo uschovejte jen ve vhodných nádobách. Stroj se smí tankovat jen venku a ne v blízkosti otevřených plamenů resp. hořících cigaret. Tankujte před spuštěním stroje. Pokud je motor v chodu nebo ještě horký, nesmí se tankovat ani otvírat víko nádrže. Po použití nechte stroj minimálně 10 minut vychladnout, než budete doplňovat pohonnou hmotu. Dbejte na to, aby palivo nepřeteklo. Pokud palivo přeteče, motor se nesmí spouštět. Odstraňte na přístroji znečištěné místo a zabraňte jakémukoliv pokusu o zapalování, dokud se neodpaří výpary paliva.. Upevněte zase všechny kryty a uzávěry na palivové nádrži a na palivových nádržkách. Palivovou nádrž vyprazdňujte výhradně venku. Nebezpečí otravy! Výfukové plyny, pohonné hmoty a mazací prostředky jsou jedovaté. Vdechování výfukových plynů může být smrtelné! Neprovozujte stroj v uzavřeném prostoru, kde se mohou nahromadit nebezpečné plyny oxidu uhelnatého. Nebezpečí popálení! Některé díly stroje se při provozu silně zahřívají. Horkých dílů, např. motor a tlumič hluku, se nedotýkejte. Dotyk horkých částí stroje může způsobit popáleniny Horkých dílů, např. motor a tlumič hluku, se nedotýkejte. Zařízení nechte po ukončení provozu nejprve vychladnout. Nebezpečí elektrickým proudem. Přímý elektrický kontakt může způsobit ránu elektrickým proudem. Nikdy se nedotýkejte vlhkýma rukama. Poškození sluchu Delší pobyt vbezprostřední blízkosti běžícího přístroje může způsobit poškození sluchu. Používejte chrániče sluchu ! Chování v případě nouze Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej. Pokud požadujete pomoc,uveďte tyto údaje:

Připojení, instalace a provoz Pozor: Před použitím je zásadně nutné zkont- rolovat, zda je spotřebič vhodný pro provoz s generátorem. Technické údaje spotřebiče musí vždy souhlasit s údaji a bezpečnostními pokyny generátoru. Spotřebič připojte až tehdy, když generátor poběží s plný- mi otáčkami. Než vypnete generátor, odpojte spotřebič. Obecné bezpečnostní pokyny VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování varovných upozornění a pokynů ČEŠTINA CZ60 61

mohou mít za následek úder elektrickým proudem, požár a ebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Minimální bezpečnostní odstup činí 5 m. Nikdy nenechávejte děti pracovat s přístrojem. Nikdy nenechávejte dospělé bez řádného zaškolení pracovat s přístrojem. Noste osobní ochranné prostředky. Na nastaveních motoru a přístroje se nesmí provádět žádné změny. Je co nejpřísněji zakázáno demontovat, upravovat a účelově odcizovat ochranná zařízení nacházející se na stroji, ne na něm umisťovat cizí ochranná zařízení. Přístroj se nesmí používat, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotřebené a poškozené díly vyměňte. Palivo je vysoce hořlavé. Motor tankujte jen ve vypnutém stavu. Stroj se smí tankovat jen venku a ne v blízkosti otevřených plamenů resp. hořících cigaret. Dbejte na to, aby palivo nepřeteklo. Pokud palivo přeteče, motor se nesmí spouštět. Odstraňte na přístroji znečištěné místo a zabraňte jakémukoliv pokusu o zapalování, dokud se neodpaří výpary paliva.. Ropné produkty nesmí přijít do kontaktu s pokožkou, očima a oděvem. Některé díly stroje se při provozu silně zahřívají. Horkých dílů, např. motor a tlumič hluku, se nedotýkejte. Dotyk horkých částí stroje může způsobit popáleniny Dodržujte výstražná upozornění na přístroji. Výfukové plyny, pohonné hmoty a mazací prostředky jsou jedovaté. Neprovozujte stroj v uzavřeném prostoru, kde se mohou nahromadit nebezpečné plyny oxidu uhelnatého. Pokud má být generátor provozovaný v dobře větraných prostorách, je nutné odvádět výfukové plyny výfukovou hadicí přímo do volného prostředí. VAROVÁNÍ! I při provozu s výfukovou hadicí mohou unikat jedovaté výfukové plyny. Z důvodu nebezpečí požáru nesmí výfuková hadice nikdy směřovat na hořlavé látky. Motor nesmí být provozován při nadměrných otáčkách. Provoz motoru při nadměrných otáčkách zvyšuje riziko zranění. Díly, které ovlivňují rychlost, se nesmí měnit ani vyměňovat. Elektrická bezpečnost Před použitím přístroj a jeho elektrické vybavení (včetně vedení a konektorů) zkontrolujte, abyste zajistili, že nejsou vadné. Generátorové soustrojí nesmí být připojeno k jiným zdrojům energie, například k napájení energetických společností. Ve zvláštních případech, kdy se předpokládá rezervní připojení ke stávajícím elektrickým systémům, to může provést pouze kvalikovaný elektrikář, který vezme v úvahu rozdíly mezi provozovaným zařízením, které používá veřejnou rozvodnou síť, a provozem generátoro- vého soustrojí. Nepřipojujte stroj s žádnými jinými zdroji energie. Nepřipojujte stroj na domovní síť. Elektrické přívodní vedení a připojené přístroje je nutné udržovat v bezvadném stavu. Ochrana proti zásahu elektrickým proudem je závislá na pojistkách, které jsou speciálně vhodné pro daný generá- tor elektrického proudu. Pojistky vyměňujte pouze za takové, které mají shodné hodnoty a výkonové vlastnosti. Vzhledem k vysokému mechanickému zatížení používejte pouze odolné gumové hadice (podle IEC 60245-4) nebo srovnatelné. Používejte venku jen ktomu schválené a příslušně označené prodlužovací kabely (H07RN…). Při použití prodlužovacích kabelů nebo mobilních distribučních sítí nesmí hodnota odporu překročit 1,5 Ω. Při používání prodlužovacích kabelů nesmí jejich celková délka překročit pro 1,5 mm2 50 m, pro 2,5 mm² 100 m. Výrobcem je poskytnuto a zabudováno ochranné opatření „Ochranné oddělení s vyrovnáváním potenciálu“. K odvádění statického náboje musí být skříň uzemněna VAROVÁNÍ! Je nutné dodržovat místní předpisy pro elektrickou bezpečnost VAROVÁNÍ! Při obnově napájení zařízení vezměte v úvahu požadavky a preventivní opatření v závislosti na ochranných opatřeních uvedených v této příloze a použitelných směrnicích. Před uvedením do provozu Bezpečný provoz vyžaduje dostatečné uživatelské znalosti ČEŠTINA62 63

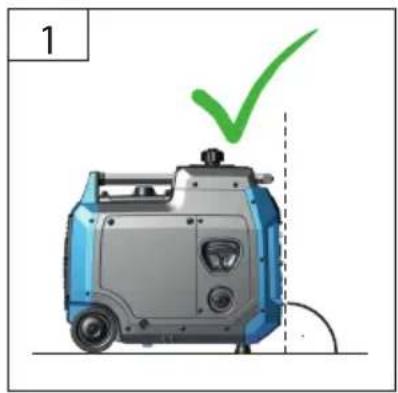

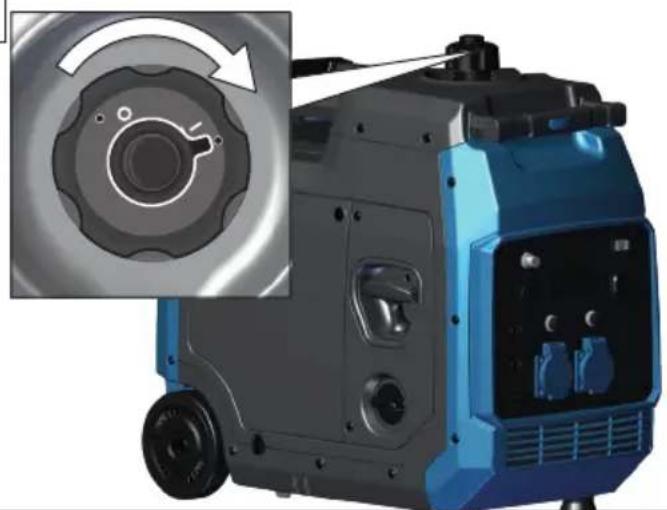

funkcí a pozic ovládacích prvků, ukazatelů nebo čítačů. Věnujte pozornost obrazovým stránkám v úvodní části návodu. Přístroj používejte jen v bezvadném stavu. Před každým provozem proveďte vizuální kontrolu. Především bezpečnostní zařízení, elektrické ovládací prvky, elektrická vedení a šroubení zkontrolujte z hlediska poškození a utažení. Poškozené části před provozem případně vyměňte. Přístroj se smí provozovat jen pracovní pozici (rovný podklad), protože jinak může vytéct palivo nebo olej, resp. nebude už zajištěno mazání Spuštění motoru Generátor má pojistku proti nízkému stavu oleje. Když je hladiny oleje moc nízká, není možné spustit generátor (při pokusu o spuštění se rozsvítí kontrolka oleje). VAROVÁNÍ: Při spouštění rezervním startérem může dojít z důvodu náhlého zpětného rázu spouštěného motoru ke zraněním ruky. Používejte ochranné rukavice! Provoz Generátory elektrického proudu smějí být provozovány pouze do svého jmenovitého výkonu při jmenovitých podmínkách prostředí. Zařízení se nesmí vystavovat vlhkosti nebo prachu. Přípustná teplota prostředí je -10°až +40°, výška: 1000 m nad mořem, relativní vlhkost vzduchu: 90% (nekondenzu- jící) Pokud nebudou tyto hodnoty dodrženy, může dojít ke ztrátě výkonu. Ochrana proti přetížení Generátor elektrického proudu je vybavený ochranou proti přetížení. Pozor! Pokud k takovému případu dojde, snižte elektrický výkon, který z generátoru odebíráte, nebo odeberte vadné připojené přístroje. Postavte přístroj vždy na pevný a rovný podklad! Otáčení a naklánění či přemisťování během provozu je zakázáno. Nikdy neodkrývejte generátor. Za následujících podmínek okamžitě vypněte přístroj:

• když motor běží neklidně nebo nerovnoměrně

• při poklesu elektrického výstupního výkonu

• při přehřátí připojeného spotřebiče

• při nadměrných vibracích generátoru

• při výskytu kouře nebo ohně

• při neobvyklých vibracích nebo hluku

• pokud se motor zdá být přetížen nebo má selhat Přeprava a skladování Během přepravy je nutné přístroj zajistit proti sklouznutí a převržení. Při přepravě dbejte na to, aby nemohlo dojít k úniku paliva nebo oleje. Při přepravě stroje používejte jen přepravní zařízení. Přístroj skladujte na suchém místě. Stroj neodstavujte bezprostředně po vypnutí v uzavřených prostorách, ale nechte ho vychladnout venku. Symboly Pozor! Varování před horkými povrchy! Nebezpečí popálení! Výstraha před nebezpečným elektrickým napětím Ke snížení rizika zranění si přečtěte provozní návod. Používejte chrániče sluchu.! Noste ochranné brýle.! Před použitím uzemněte Vzdálenost držení 5 m Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky. Nebezpečí exploze! Motor tankujte jen ve vypnutém stavu. Nebezpečí otravy! Nebezpečí otravy! Přístroj používejte pouze venku, nikdy ne v uzavřených nebo špatně větraných prostorách. ČEŠTINA CZ62 63

Zákaz kouření a otevřeného ohně. Chraňte před vlhkem. Nevystavujte stroj dešti. Děti a nepovolané osoby držte vždy mimo dosah přístroje. Pomalé nabíjení Rychlé nabíjení Střídavý proud Stejnosměrný proud Vadné a ebo likvidované přístroje musí být odevzdány do příslušných sběren. Starý olej ekologicky zlikvidujte. Dbejte na to, aby se ropné produkty nedo- staly do půdy. CE symbol

Značka TÜV / GS Údržba Před všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky. Počkejte, až se přístroj ochladí. Před každým provozem proveďte vizuální kontrolu. Především bezpečnostní zařízení, elektrické ovládací prvky, elektrická vedení a šroubení zkontrolujte z hlediska poškození a utažení. Udržujte stroj, zejména větrací otvory, vždy v čistém stavu. Těleso stroj nikdy neostřikujte vodou! Plasty nečistěte rozpouštědlem, hořlavými nebo toxickými kapalinami. K čištění používejte jen vlhký hadřík. Opravy a práce, nepopsané vtomto návodu, smí provést jen kvalikovaný autorizovaný personál. Používejte jen originální příslušenství a originální náhradní díly. Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům. V případě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com. Likvidace Vadné a ebo likvidované přístroje musí být odevzdány do příslušných sběren. Benzín, olej a podobné látky se nesmí dostat do životního prostředí. Dbejte na to, aby se ropné produkty nedostaly do půdy. Záruka Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje. Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje. Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky. Důležité informace pro zákazníka Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování. Servis Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com

Plán prohlídek a údržby Opravy a práce, nepopsané vtomto návodu, smí provést jen kvalikovaný autorizovaný personál. Používejte jen originální příslušenství a originální náhradní díly. Pravidelné údržbové období Před každým uve- dením do provozu Po prvních 10 provozních hodinách Každé 3 měsíce nebo po každých 50 provozních hodinách Po 6 měsících Motorový olej (5W30 / 10W30) Kontrola

Benzínová hadice Výfukový systém sytič Lankový startér Kontrola

Vzduchový ltr Vyčistěte

Zapalovací svíčka Kontrola Vyčistěte

Tip: Pro zajištění spolehlivé provozní pohotovosti elektrického generátoru doporučujeme zásadně používat přísadu do paliva, a při delších odstávkách provést 2-3 zkušební chody. Odstranění poruchy Porucha Příčina Odstranění Motor nestartuje Nedostatek paliva Doplňte palivo Špatné palivo,Skladování bez předchozího vyprázdnění benzínové nádrže Palivovou nádrž a karburátor vypusťte. Nalijte čerstvý benzín. Málo oleje v motoru Doplňte olej Přístroj nestojí vodorovně. Je signalizo- ván nedostatek oleje Přístroj postavte vodorovně. Motor běží nepravidelně Vzduch ve vedení paliva Odvzdušnění generátoru Špatné palivo (pohonná hmota) Ujistěte se, že bylo použito správné palivo. Generátor nevyrábí žádný proud. Zkrat Vadný kabel Uvolněný kabel Je to chyba, kterou nemůžete sami odstranit. Kontaktujte servis GÜDE. Motor se zastaví. Rozběhový proud je moc velký. Snižte spotřebič Moc dlouhý kabel Zkraťte kabel ČEŠTINA SK64 65
